技术交底-测量放线

共5页、第1页 工 程 技 术 交 底 记 录

表0.3.2.2

单位工程名称 西气东输三线管道工程第二标段 单位工程编号 XSX-1-07

分部工程名称 测量放线 分部工程编号 XSX-1-07-06

主持单位及主持人 西气东输三线管道工程第二标段

杨俊明 交底地点 营地

参

加

单

位

及

参 加

人

员 西气东输三线管道工程第二标段项目部 土方 机组

参加人员：

交底内容：交桩及测量放线

西气东输三线管道工程第二标段工程全线均处新疆境内，标段全长529km,今年施工任务是完成一期投产段乌苏站至乌鲁木齐压气站段，标段全长318.5km，管线起止桩号为AD001-AK079, 设计管径为Φ1219mm，为保证工程质量，特做如下技术交底：

一、交桩

1、在设计人员进行现场交桩结束后，开始进行现场的测量放线，放线前先通过EPC征地协调部与管线所经区域的地方政府（县及县级以下）联系接洽，对管线所经地段进行介绍，取得施工占地的使用权。

2、测量放线由参加接桩的测量技术人员主持，测量前确保使用的测量仪器经法定计量部门校验合格且在有效期内使用。

3、本工程作业施工作业带宽度一般控制在28m以内，林区或经济作物区段作业带宽度可减小至18m，耕地段作业带宽度是具体情况减至22～26m。

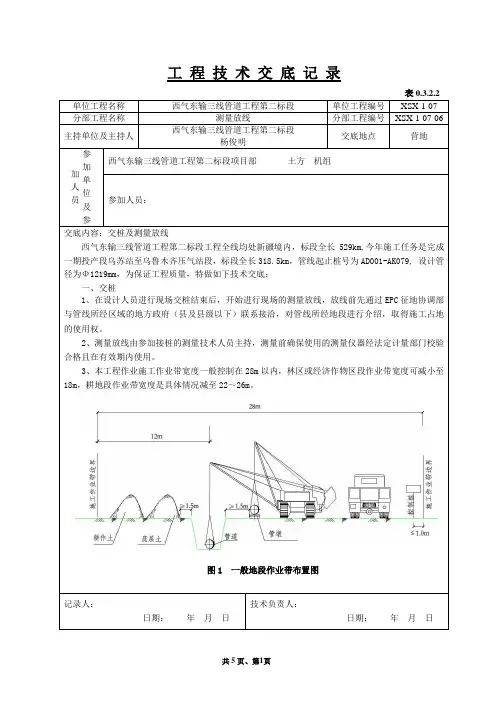

图1 一般地段作业带布置图

记录人：

日期： 年 月 日 技术负责人：

日期： 年 月 日

共5页、第2页 工 程 技 术 交 底 记 录

表0.3.2.2

单位工程名称 西气东输三线管道工程第二标段 单位工程编号 XSX-1-07

技术交底记录 编号：WHBL-003

工程名称 芜湖博凌商业广场 施工单位 中国二十冶集团有限公司

交底部位 1#、2#、3#楼 工序名称 测量放线

交底内容：

一、施工准备

1、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。

2、对所有进场的测量仪器及人员进行初步调配。并对所有进场的测量仪器检查是否经有资质的单位检定，对测量仪器的完好性及有效性进行复核。

3、复印预定测量人员的上岗证书，由测量工程师进行技术交底。

4、根据图纸条件及工程内部结构特征确定轴线控制网形式。

二、现场使用的测量工具准备

序号 仪器名称 数 量 规 格

1 全站仪 1台 2mm+2ppm

2 经纬仪 1台 J2

3 水准仪 1台 DS2

4 塔尺 1把 5m

5 大卷尺 2把 50m

6 钢卷尺 2把 7.5m

1、仪器鉴定

1.1在使用全站仪、经纬仪、水准仪和钢卷尺施工测量前、必须有计量部门的有效检定证明、除按规定周期进行检定外、在每个周期内、经纬仪和水准仪、主要轴线关系、还应每2-3个月定期检校。采用定人保养，定时按期校核，使用时严格遵守操作规定，保证仪器的稳定性和可靠性，提高精度，确保工程质量

（1）全站仪：本工程采用全站仪，其精度测角2秒之内.测距：±（2mm+2ppm*D）

（2）水准仪：按国家三等水准仪测量和工程水准测量用途要求、其精度为±3mm/km．

（3）钢卷尺：按要求钢卷尺应进行标准计量校准、为确保测量结构的正确性、应注意温差尺长精度和倾斜改正。

标准读数=实际读数+温度改正值+钢尺修正值+倾斜校正值 1.2原始坐标点的引用

校核各基准点的高程和平面坐标的准确性，然后根据测量成果，引入坐标点和水准点，并进行复测，确保所移交控制点的高程和平面坐标的准确性，详见附图。

表C1-3 技 术 交 底 记 录

工程名称 唐山市首郡小学综合楼工程 日 期 年 月 日

交底部位 测量放线 页 数 共 页，第 页

技术负责人： 交底人： 接交人：

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

交底内容：

一、施工概况

1、本工程框架结构，局部筏板基础、地梁条形基础以及柱下独立基础，地上4层，建筑高度16.05米。

二、施工准备

1、作业条件

测量放线前要认真阅读施工图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。

2、器具准备

50米钢尺、盒尺、墨斗、铅笔、施工线、笤帚、红漆、线坠、经纬仪、水准仪、激光垂准仪等施工工具。

三、测量放线

1、施工流程

表C1-3 技 术 交 底 记 录

工程名称 唐山市首郡小学综合楼工程 日 期 年 月 日

交底部位 测量放线 页 数 共 页，第 页

技术负责人： 交底人： 接交人：

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

为保证整个建筑物定位的正确，首先对提供的红线桩及水准点进行校核。从提供的水准点引3个高程控制点以控制各栋号楼±0.000 标高点，高程点按规范做法妥善保护。

1.1建立平面控制方格网

根据建筑物及场地特点，测设“井”字型方格进行楼大角控制及轴线控制。控制桩点按规范做法妥善保护，桩用铁预埋件做成，桩点处打Ф1.5 孔嵌入铜电线芯，桩位应进行编号并有防雨措施。

范围：工程定位、测量、施工放线。

一、准备工作：

1. 测量放线前要认真阅读施工图纸，了解设计意图及施工要求,对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致,总平面图和大样图尺寸是否一致,不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。 2. 测量放线所使用的仪器,工具必须是经检验过的合格品，每次测量前应先检验校正,否则不得使用。

二、施工测量

1、施工测量说明 1)基准点引入： 本工程的坐标点引入以及标高引入是由甲方提供测绘单位的“引测高程成果表”.应由甲方委托专业单位进行本工程定位. 2）施工依据： 《工程测量规范》(GB50026—07) 2、平面控制网的测设 该工程占地面积较大，场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法，对主楼部分采用内控法，根据当地城市导线点，对每栋楼设置十字轴线控制网法。 3、平面控制网布设原则 1) 平面控制应先从整体考虑,遵循先整体、后局部，高精度控制低精度的原则.场区整体布设建筑方格网控制，建筑物采用十字轴线控制网控制。 2） 布设平面控制网根据建筑设计总平面图和施工总平面布置图. 3） 控制点应选在通视条件良好、安全、易保护的地方. 4） 桩位必须用混凝土保护，需要时用钢管进行围护,用红油漆作好标记. 三、高程控制网 1、高程控制网的布设原则 1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。 2）根据场区内甲方提供的水准点布设场区高程控制网。 3）根据土方开挖工作分段进行的特点,高程控制网分段测设，但为了保证基坑底标高精度一致,要及时进行联测。 4）考虑到施测方便，高程控制网,拟布设在基坑外埋设的水准高程点上的位置。为了便于施测及校核，沿每栋楼基坑的每边布设1～2个控制点.在控制点的设置位置，标明水准控制点的编号,并在旁侧用油漆注明相对标高。 2、水准点的埋设及观测技术要求 1)水准点的埋设 水准点选在土质坚硬，便于长期保存和使用方便的地方.本工程设置在现场四周围墙上。便于寻找、保存和引测，场区内及周围至少6个水准点,水准点间的距离控制在50m~100m。 四、地上楼层的轴线投测 为了保证轴线投测的精度,满足结构安装的精度要求,平面控制采用内控法。 （一)内控网的布设 1。 ±0。000以下依据场内导线控制点，沿距建筑物开挖线约1 m远位置测设各轴线方向控制基准点,设置主控制线布网，埋设外控基准点,要求埋深0.5m，并浇注混凝土稳固.并要在施测前，对原有地面控制桩位进行一次校测，以此确保轴线控制点的正确性。
