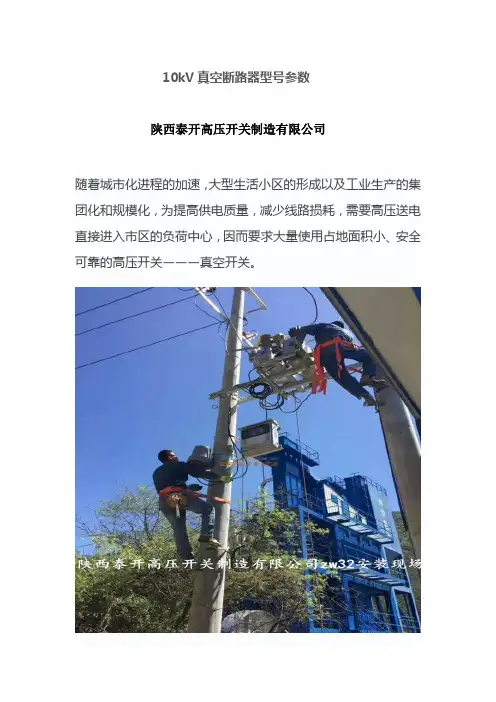

随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。

真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。

真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。在35kV

级，近几年也占到40%以上。但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。

1、真空室漏气

真空灭弧室是真空开关的核心部件， 它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多， 以及受外界因素的作用， 其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点：

(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。

(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。

1

企 业 简 介

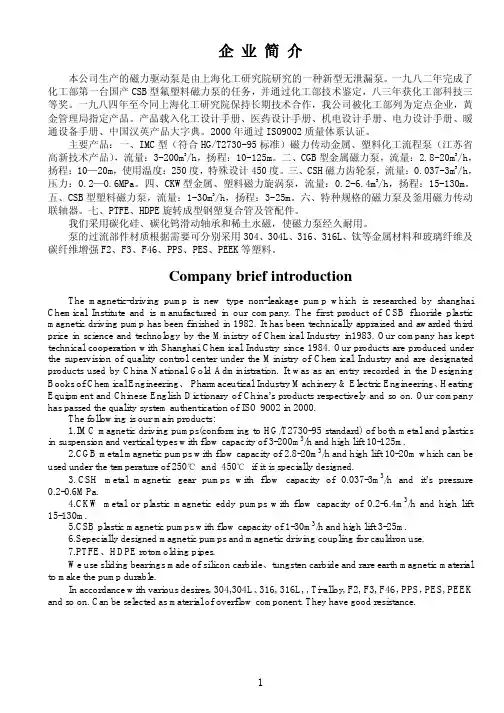

本公司生产的磁力驱动泵是由上海化工研究院研究的一种新型无泄漏泵。一九八二年完成了

化工部第一台国产CSB型氟塑料磁力泵的任务，并通过化工部技术鉴定，八三年获化工部科技三

等奖。一九八四年至今同上海化工研究院保持长期技术合作，我公司被化工部列为定点企业，黄

金管理局指定产品。产品载入化工设计手册、医药设计手册、机电设计手册、电力设计手册、暖

通设备手册、中国汉英产品大字典。2000年通过ISO9002质量体系认证。

主要产品：一、IMC型（符合HG/T2730-95标准）磁力传动金属、塑料化工流程泵（江苏省

高新技术产品），流量：3-200m3/h，扬程：10-125m。二、CGB型金属磁力泵，流量：2.8-20m3/h，

扬程：10—20m，使用温度：250度，特殊设计450度。三、CSH磁力齿轮泵，流量：0.037-3m3/h，

压力：0.2—0.6MPa。四、CKW型金属、塑料磁力旋涡泵，流量：0.2-6.4m3/h，扬程：15-130m。

五、CSB型塑料磁力泵，流量：1-30m3/h，扬程：3-25m。六、特种规格的磁力泵及釜用磁力传动

联轴器。七、PTFE、HDPE旋转成型钢塑复合管及管配件。

我们采用碳化硅、碳化钨滑动轴承和稀土永磁，使磁力泵经久耐用。

泵的过流部件材质根据需要可分别采用304、304L、316、316L、钛等金属材料和玻璃纤维及

碳纤维增强F2、F3、F46、PPS、PES、PEEK等塑料。

Company brief introduction

The magnetic-driving pump is new type non-leakage pump which is researched by shanghai

Chemical Institute and is manufactured in our company. The first product of CSB fluoride plastic

少年易学老难成，一寸光阴不可轻 - 百度文库

1 【CQ型磁力驱动泵】产品：

【CQ型磁力驱动泵】产品简介：

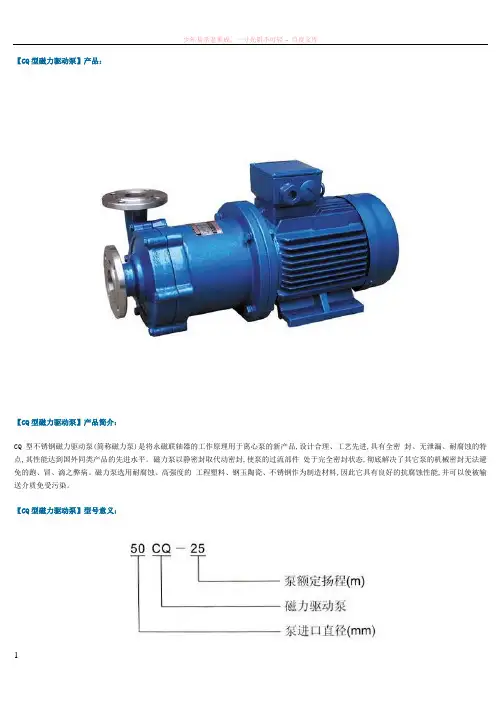

CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
