水冷设备知识入门

水冷式冷水机组手册水冷式冷水机组是一种广泛应用于制冷领域的设备，其工作原理是通过冷却水循环来降低制冷剂的温度，从而达到制冷效果。

下面将对水冷式冷水机组进行详细介绍。

一、概述水冷式冷水机组主要由制冷压缩机、冷凝器、膨胀阀和蒸发器等组成。

制冷压缩机是冷水机组的核心部件，它通过压缩制冷剂来提高其温度和压力，使其能够进行循环流动。

冷凝器是制冷剂从气体状态转变为液体状态的地方，它通过冷却水将制冷剂冷却下来。

膨胀阀是制冷剂从高压状态转变为低压状态的地方，它通过控制制冷剂的流量来保持系统的压力稳定。

蒸发器是制冷剂从液体状态转变为气体状态的地方，它通过吸收空气中的热量来使制冷剂蒸发，从而降低空气的温度。

二、工作原理水冷式冷水机组的工作原理是利用制冷剂在循环过程中的状态变化来达到制冷效果。

具体来说，制冷压缩机将制冷剂压缩成高温高压气体，然后将其送入冷凝器中。

在冷凝器中，高温高压气体通过冷却水的作用被冷却下来，变成高温高压液体。

接着，高温高压液体经过膨胀阀的作用，压力降低，变成低温低压液体。

最后，低温低压液体进入蒸发器中，吸收空气中的热量，变成低温低压气体，再次进入制冷压缩机进行循环。

三、特点1.冷却效果好：水冷式冷水机组采用水作为冷却剂，因此其冷却效果非常好。

2.可靠性高：由于水冷式冷水机组采用机械制冷方式，因此其可靠性较高。

3.适用范围广：水冷式冷水机组可以适用于各种不同环境下的制冷需求。

4.节能环保：水冷式冷水机组采用高效节能技术，能够降低能源消耗和减少环境污染。

四、应用领域水冷式冷水机组广泛应用于各个领域，如工业制冷、商业制冷、家用空调等。

在工业领域中，水冷式冷水机组可以用于冷却各种设备和机器；在商业领域中，水冷式冷水机组可以用于调节室内温度和湿度；在家用领域中，水冷式冷水机组可以用于空调和冰箱等家用电器。

总之，水冷式冷水机组是一种高效、可靠、节能环保的制冷设备，广泛应用于各个领域。

随着科技的不断进步和创新，水冷式冷水机组将会更加高效、节能、环保。

件•冷水机组基本概念与原理•冷水机组结构与组成部件•冷水机组运行操作与维护保养•冷水机组性能评价与选型依据目录•冷水机组安装调试及验收标准•冷水机组市场发展趋势及前景展望冷水机组基本概念与原理冷水机组定义及作用定义作用工作原理简述制冷剂循环系统冷水机组通过压缩机、冷凝器、膨胀阀和蒸发器等组成的制冷剂循环系统，实现制冷剂的循环和相变过程。

水循环系统冷水机组通过水泵将水送入蒸发器进行冷却，冷却后的水再通过管道输送到各个需冷却的设备中，实现热量的传递和转移。

控制系统冷水机组配备有控制系统，可根据设定温度和实际温度的差异，自动调节压缩机、水泵等设备的运行状态，以保持水温的稳定。

常见类型介绍01020304按压缩机类型分类按冷凝器类型分类按蒸发器类型分类按制冷剂类型分类应用领域分析空调领域工业制冷领域工艺流程领域其他领域冷水机组结构与组成部件活塞式压缩机螺杆式压缩机离心式压缩机030201压缩机类型及性能特点冷凝器构造与工作原理壳管式冷凝器板式冷凝器工作原理蒸发器结构及作用干式蒸发器满液式蒸发器制冷剂在换热管内流动，通过管壁与管外载冷剂进行热交换，适用于高温制冷。

作用干燥过滤器过滤制冷剂中的杂质和水分，防止系统堵塞和腐蚀。

膨胀阀控制制冷剂进入蒸发器的流量和压力，保证蒸发器正常工作。

其他辅助部件如视镜、压力表、温度控制器等，用于监测和控制冷水机组的运行状态。

膨胀阀和干燥过滤器等辅助部件冷水机组运行操作与维护保养电源及电气系统检查确认电源电压稳定且符合机组要求，检查电气系统接线是否牢固，无短路、断路等现象。

冷冻水系统检查检查冷冻水系统管路是否畅通，阀门开启灵活，无泄漏现象；确认冷冻水泵工作正冷却水系统检查制冷剂系统检查启动前检查事项开机顺序运行参数监控定时巡检节能运行正常运行操作指南先关闭压缩机，再关闭冷冻水泵和冷却水泵；确保各设备关闭顺序正确，避免对机组造成损坏。

停机顺序清洗水路系统检查制冷剂系统更换润滑油和干燥过滤器定期清洗冷却水和冷冻水系统管路，清除水垢和杂质，保持水路畅通。

发动机水冷系统结构和工作原理一、引言发动机水冷系统是现代汽车发动机中必不可少的一个系统，它通过循环流动的冷却液来降低发动机温度，保证发动机正常运转。

本文将详细介绍发动机水冷系统的结构和工作原理。

二、结构组成1. 水箱水箱是整个水冷系统中最为核心的部件，它通常位于发动机前部或侧面。

水箱内部分为两个房间，上面一个房间为蒸汽室，下面一个房间为液体室。

蒸汽室内有一个压力放散阀，当压力过高时会自动开启放出蒸汽。

2. 散热器散热器通常安装在水箱后面或侧面，用于将循环流过来的冷却液散热。

散热器由许多平行排列的管子组成，管子之间有许多小片铝制叶片相互连接形成一个整体。

3. 水泵水泵是将冷却液从下方液体室抽到上方蒸汽室的关键部件。

大多数车辆采用离心式水泵，其工作原理类似于离心风扇，通过转动叶轮将液体抽到高处。

4. 温度传感器温度传感器通常安装在发动机水套上，用于检测冷却液的温度，并将温度信号发送给车辆电脑，以便车辆电脑控制散热风扇的启停。

5. 散热风扇散热风扇通常位于散热器后面或侧面，用于增加空气流量，帮助冷却液更快地散热。

大多数车辆采用电动散热风扇，由车辆电脑控制启停。

三、工作原理1. 冷却液循环发动机水冷系统中的冷却液从下方液体室被水泵抽到上方蒸汽室，当冷却液在发动机内部循环时会吸收发动机产生的热量。

然后通过水管流回到散热器中进行散热。

2. 散热过程当冷却液进入散热器时，会通过许多平行排列的管子，在管子之间相互连接的小片铝制叶片帮助下，将热量散发到空气中。

同时，散热风扇会增加空气流量，帮助冷却液更快地散热。

3. 控制系统车辆电脑通过温度传感器检测冷却液的温度，并控制散热风扇的启停来保证发动机正常运转。

当冷却液温度过高时，车辆电脑会启动散热风扇增加空气流量，帮助冷却液更快地散热。

四、总结发动机水冷系统是现代汽车发动机中必不可少的一个系统，它通过循环流动的冷却液来降低发动机温度，保证发动机正常运转。

水箱、散热器、水泵、温度传感器和散热风扇是组成发动机水冷系统的主要部件。

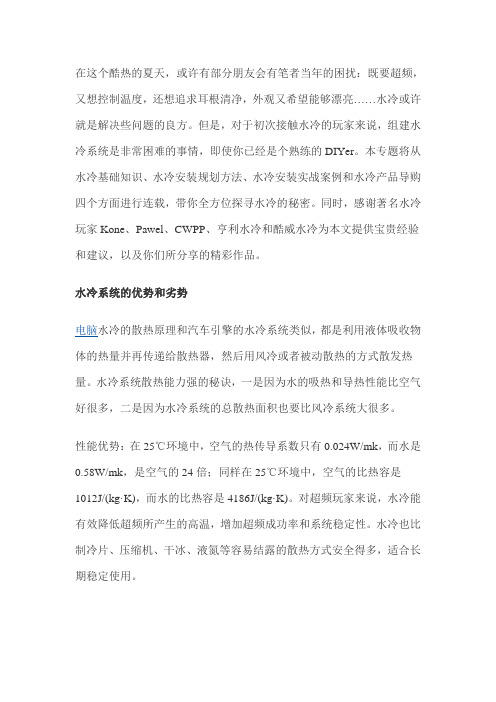

在这个酷热的夏天，或许有部分朋友会有笔者当年的困扰：既要超频，又想控制温度，还想追求耳根清净，外观又希望能够漂亮……水冷或许就是解决些问题的良方。

但是，对于初次接触水冷的玩家来说，组建水冷系统是非常困难的事情，即使你已经是个熟练的DIYer。

本专题将从水冷基础知识、水冷安装规划方法、水冷安装实战案例和水冷产品导购四个方面进行连载，带你全方位探寻水冷的秘密。

同时，感谢著名水冷玩家Kone、Pawel、CWPP、亨利水冷和酷威水冷为本文提供宝贵经验和建议，以及你们所分享的精彩作品。

水冷系统的优势和劣势电脑水冷的散热原理和汽车引擎的水冷系统类似，都是利用液体吸收物体的热量并再传递给散热器，然后用风冷或者被动散热的方式散发热量。

水冷系统散热能力强的秘诀，一是因为水的吸热和导热性能比空气好很多，二是因为水冷系统的总散热面积也要比风冷系统大很多。

性能优势：在25℃环境中，空气的热传导系数只有0.024W/mk，而水是0.58W/mk，是空气的24倍；同样在25℃环境中，空气的比热容是1012J/(kg·K)，而水的比热容是4186J/(kg·K)。

对超频玩家来说，水冷能有效降低超频所产生的高温，增加超频成功率和系统稳定性。

水冷也比制冷片、压缩机、干冰、液氮等容易结露的散热方式安全得多，适合长期稳定使用。

静音优势：依靠散热面积庞大的冷排或者被动散热金属水箱，水冷系统只需要很低的风扇转速就能获得足够的散热能力，这对追求静音的用户很重要。

个性化外观：只要花点心思，水冷系统要打造出独一无二的漂亮外观并不困难。

独特的UV色彩和漂亮的走管，都能让人惊叹不已。

安装灵活：水冷系统的吸热（冷头）、导热（水管和水冷液）和散热（冷排）部分都是各自分离的，能通过柔软的水管灵活布局。

凭借体积分散的先天优势，水冷能更合理的利用机箱内零碎空间，基本不受主板布局的限制，风道也更灵活。

价格较高：水冷的价格门槛比较高。

在不少水冷系统中，水冷的价格都会与电脑中的板卡价格接近甚至持平。

水冷器工作原理
水冷器是一种通过循环水流的方式将电子设备冷却的装置。

其工作原理可以归纳为以下几个步骤：
1. 水泵：水冷器中设有一台水泵，用于将冷却水从水箱引入到水冷系统中。

水泵通过机械运转，产生压力，使水流动起来。

2. 水流循环：冷却水从水泵中流入到冷却器，然后通过热交换器与散热器接触。

在接触的过程中，冷却水会吸收电子设备传导过来的热量。

3. 热交换器：冷却水经过热交换器，与电子设备的热源进行热交换。

热交换器通常由铜制成，具有较好的导热性能，可以将电子设备产生的热量有效地传导到冷却水中。

4. 散热器：热交换后的冷却水流回散热器，通过散热器的散热片和风扇，将热量散发到周围的空气中。

散热器通常具有较大的表面积，以增加散热效果。

5. 冷却水回流：已经散热的冷却水再次回流到水泵处，循环进行冷却过程。

这样就形成了一个连续的冷却循环。

总的来说，水冷器通过水流循环的方式将电子设备的热量转移到水中，再通过散热器将热量散发到周围的空气中，从而达到降低电子设备温度的目的。

这种冷却方式可以有效地提高电子设备的稳定性和性能。

水冷机运行原理水冷机是一种常用于电子设备散热的冷却系统，它通过将热量从设备中转移出来，实现设备的散热，从而保证设备的正常运行。

那么水冷机是如何工作的呢？一、水冷机的基本组成水冷机主要由冷凝器、蒸发器、压缩机和膨胀阀四个基本部件组成。

冷凝器负责将热量从设备中传递到水冷机中，压缩机将冷媒压缩成高温高压气体，蒸发器将热量从冷媒中释放出来，膨胀阀控制冷媒的流量和压力。

二、水冷机的工作原理水冷机的工作原理可以简单概括为“蒸发冷却”和“冷凝传热”两个过程。

1. 蒸发冷却过程在水冷机中，冷媒首先通过蒸发器进入到设备中，设备中的热量使得冷媒从液态转化为气态，这个过程需要吸收大量的热量。

通过这种方式，水冷机将设备中的热量转移到了冷媒中。

2. 冷凝传热过程经过蒸发器后，冷媒以气态进入到压缩机中，压缩机将气体压缩成高温高压气体，热量也随之增加。

然后，冷媒进入到冷凝器中，通过冷凝器与冷却水接触，将热量传递给冷却水，冷媒冷却后变成液态，同时冷却水变热，这个过程中产生的热量通过冷却水带走。

三、水冷机的工作流程水冷机的工作流程可以简单地分为四个步骤：蒸发、压缩、冷凝和膨胀。

1. 蒸发冷媒进入到蒸发器中，与设备中的热量进行热交换，冷媒从液态变成气态，吸收了大量的热量。

2. 压缩经过蒸发器后，冷媒以气态进入到压缩机中，压缩机将气体压缩成高温高压气体，热量也随之增加。

3. 冷凝高温高压的冷媒进入到冷凝器中，与冷却水接触，将热量传递给冷却水，冷媒冷却后变成液态，同时冷却水变热，这个过程中产生的热量通过冷却水带走。

4. 膨胀冷却后的冷媒进入到膨胀阀中，通过膨胀阀的控制，冷媒的流量和压力得以调节，然后重新进入到蒸发器中，循环工作。

四、水冷机的优势和应用领域与传统的风冷散热方式相比，水冷机具有以下优势：1. 散热效果好：水冷机采用水冷方式，冷却效果更好，可以将大量热量快速带走。

2. 噪音低：水冷机的运行噪音相对较低，不会对周围环境产生过多的噪音污染。

水冷机组的组成1. 前言随着科技的不断发展，人们对于机器的运作能力和稳定性有了更高的需求，水冷技术应运而生。

相对于普通散热方法，水冷技术能够更好的保护机器不受高温等因素的影响，更重要的是，在高负载情况下水冷技术能够保证机器的性能不会出现明显的抖动情况，对于需要高性能机器的场合来说，这是一大优势。

2. 水冷机组的组成水冷机组是由多个附件和部件组成的，主要有：水冷排、水泵、水箱、散热器、冷头、冷媒管路、温控器等等。

2.1 水冷排水冷排主要用于排放散热的热水，以便更快的将机器散热，不会对机器产生过热的影响。

水冷排的设计上比较简单，通常都是一系列的铜管、铜壳或者与散热器连接的螺纹连接器组成的，其主要作用是将机器所产生的热量通过水流输送到散热器进行散热。

2.2 水泵水冷机组中的水泵起着将散热水转运到散热器的关键作用，因此水泵的选用和性能决定了整套水冷机组的性能。

水泵主要分为普通水泵和高性能水泵，其中高性能水泵采用了高速电机和特殊圆盘的设计，水流量更大，压力更高，可以将热水快速运送到散热器内散热。

2.3 水箱水箱作为水冷机组中最重要的部件之一，主要负责存储冷却水，盘管和其他的散热元件在运作中获取冷却液，来降低散热的温度。

水箱通常是由专用的聚丙烯、聚乙烯或原材料而成，保证了不易老化、碎裂等问题，且不会对水中的化学物质造成影响。

2.4 散热器散热器相比于空气散热器，通过优秀的几何设计，更好地实现了效能的提升。

散热器通常由铜镀镍或其他合金材料而成，它的表面分布有许多与水冷排相互连接的干燥片，干燥片的数量和长度会影响到整个散热组件的效率。

2.5 冷头冷头是水冷机组中的核心部件，相当于一个水冷系统中的热交换器，负责传递冷却基质来达到冷却作用。

冷头可以说是一个水冷机组中的核心部件，它承担了将热交换产生的热量传递到冷能量的作用。

2.6 冷媒管路冷媒管路主要用于连接冷头、散热器等不同部分，从而实现冷却、散热等效果。

管路通过连接器来连接不同部分，同时也确保了水冷机组内在的耐久性。

水冷到原理水冷到原理一、引言随着计算机技术的不断发展，CPU和GPU的处理速度越来越快，但同时也带来了更高的温度。

传统的散热方式已经不能满足对高性能计算机的需求，因此水冷散热系统应运而生。

本文将详细介绍水冷散热系统的原理。

二、水冷散热系统的组成1. 水块水块是水冷散热系统中最重要的组成部分之一。

它位于CPU或GPU上方，通过金属导热板与处理器直接接触，将处理器产生的热量传递给循环流动的液体。

2. 水泵水泵是将液体从水箱输送到水块和其他组件中的关键部件。

它通常由电机驱动，并通过管道将液体循环流动。

3. 水箱水箱是储存液体并保持循环流动所需压力的容器。

通常情况下，它需要足够大以容纳所有组件所需的液体，并具有透明材料以便检查液位。

4. 散热器散热器是用于降低液体温度的设备。

它通常由铝或铜制成，并具有许多细小的散热片，以便将热量散发到周围空气中。

5. 风扇风扇用于增加空气流动，从而提高散热器的效率。

它们通常与散热器固定在一起，并通过电缆连接到主板上。

6. 管道和接头管道和接头用于连接所有组件，并确保液体能够流动到正确的位置。

三、水冷散热系统的工作原理1. 液体循环水冷系统中最重要的部分是液体循环。

水泵将液体从水箱吸入，并通过管道输送到CPU或GPU上方的水块。

在水块中，液体通过金属导热板与处理器直接接触，将处理器产生的热量传递给循环流动的液体。

然后，液体被输送到散热器中，在那里它通过许多细小的散热片来降低温度。

最后，冷却后的液体被输送回水箱以完成循环。

2. 散热片散热片是降低液体温度的关键部件。

它们通常由铝或铜制成，并具有大量的表面积，以便将热量散发到周围空气中。

通过增加空气流动，可以提高散热器的效率。

3. 水块水块是水冷系统中最重要的组成部分之一。

它位于CPU或GPU上方，并通过金属导热板与处理器直接接触，将处理器产生的热量传递给循环流动的液体。

因此，在选择水块时，应考虑其与CPU或GPU之间的接触面积和材料的导热性能。
