无堵塞排污泵价格介绍及产品拆装原理

【QW(WQ)系列无堵塞潜水排污泵】性能参数：型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)25-7-8-0.55257829000.554512036022521054025-8-22-1.1258222900 1.14512036022521054032-8-12-0.753281229000.754812036022521054032-12-15-1.132******** 1.14512036022521054040-15-15-1.54015152900 1.54812036022521054040-15-30-2.24015302900 2.25412036022521054050-20-7-0.755020729000.7551145440275185520GAK-50 50-10-10-0.7550101029000.7552120250230185520GAK-50 50-20-15-1.55020152900 1.553120250230210564GAK-50 50-15-25-2.25015252900 2.254145410245205550GAK-50 50-18-30-35018302900355155420250260660GAK-50 50-40-15-45040152900455140457264310730GAK-50 50-25-32-5.55025322900 5.555165480285310770GAK-50 50-20-40-7.550502029007.558175480285310770GAK-50 65-25-15-2.26525152900 2.250145450280205570GAK-65 65-37-13-36537132900357165475305260652GAK-65 65-25-30-46525302900461170505300325710GAK-65 65-30-40-7.565304029007.556GAK-65 65-35-50-1165355029001145165460300350920GAK-65 65-35-60-1565356029001565165460300350920GAK-65 80-60-13-5.58060132900 5.567165565330325775GAK-80 80-40-7-2.2804071450 2.259165510330260640GAK-80 80-43-13-38043132900370165540330325652GAK-80 80-40-15-48040152900461180565330325775GAK-80 80-65-25-7.580652529007.563180656330325775GAK-80 100-80-10-4100100101450465220700430 420800GAK-100型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)100-100-15-7.51001001514507.568225690420420825GAK-100 100-80-20-7.5100802014507.565225690420420825GAK-100 100-100-25-111001002514501170225690450520940GAK-100 100-100-30-151001003014501565GAK-100 100-100-35-18.510010035145018.568225680410420970GAK-100 125-130-15-111251301514501172GAK-125 125-130-20-151251302014501575GAK-125 150-145-9-7.5150145914507.576225800510420795GAK-150 150-180-15-1515018015145015692759506105201060GAK-150 150-180-20-18.515018020145018.5722509258585201060GAK-150 150-180-25-2215018025145022782609255855201060GAK-150 150-130-30-2215013030145022782609255855201060GAK-150150-180-30-301501803014503078GAK-150 150-200-30-37150200301450377327510256505201320GAK-150 200-300-7-11200300798011662909906105201150GAK-200 200-250-11-1520025011145015642709706005201120GAK-200 200-250-15-18.520025015145018.57329011307155201130GAK-200 200-400-10-22200400101450227527511207105201130GAK-200 200-400-13-30200400131450307627511207105201320GAK-200 200-300-15-22200300151450227627511207105201130GAK-200 200-250-22-30200250221450307127511207105201290GAK-200 200-350-25-37200350251450377132510806805201370GAK-200 200-400-30-45200400301450457433012507805201370GAK-200型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)250-600-9-302506009980307844011007005201660GAK-250 250-600-12-37250600121450377644011007005201660GAK-250 250-600-15-45250600151450457344011007005201660GAK-250 250-600-20-55250600201450557344011007005201700GAK-250 250-600-25-75250600251450757144011007005201750GAK-250 300-800-12-4530080012980457447013058506501845GAK-300 300-480-15-45300480151450456647013058506501845GAK-300 300-800-15-55300800151450557347013058506502060GAK-300 300-600-20-55300600201450557347013058506502060GAK-300 300-800-20-75300800201450757547013058506502120GAK-300 300-950-20-90300950201450907647013058506502120GAK-300 300-1000-25-11030010002514501107650013508756502220GAK-300 300-1100-10-5530011001014505573GAK-300 350-1500-15-903501500157409087630153312807002190GAK-350 350-1200-18-9035012001898090855009005007502190GAK-350 350-1100-28-13235011002898013284700161613637002480GAK-350 350-1000-36-16035010003698016084700166614137002590GAK-350 400-1760-7.5-5540017607.59805583GAK-400 400-1500-10-754001500109807586600165013657802000GAK-400 400-2000-13-11040020001398011084600165013657802280GAK-400 400-2000-15-13240020001598013283GAK-400 400-1700-22-16040017002298016083630167013807802600GAK-400 400-1500-26-16040015002698016084630167013807802600GAK-400型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)400-1800-32-25040018003298025082670173014407802850GAK-400 500-2500-10-11050025001074011085900221818759002250GAK-500 500-2600-15-16050026001574016084955196816259002450GAK-500 500-2400-22-22050024002274022085900221818759002520GAK-500 500-2650-24-250500265024740250851017219823959003000GAK-500WQ、QW系列潜水式排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置1 25-8-22-1.1 8 22 2800 904 2224 2711 4309 / 64 240 /2 32-12-15-1.1 12 15 2800 904 2224 2711 4309 / 64 240 /3 40-15-15-15 15 15 2900 1043 2919 3475 5560 / 80 256 /4 40-15-30-2.2 15 30 2900 1251 2919 3614 5769 / 80 256 /5 50-20-7-0.75 20 7 2900 765 2085 2641 4240 / 96 288 /6 50--10-10-0.75 10 10 2900 765 2085 2641 4240 / 96 288 /7 50-20-15-1.5 20 15 2900 1043 2919 3475 5560 / 96 480 /8 50-15-25-2.2 15 25 2900 1084 3058 3614 5769 834 96 480 /9 50-18-30--30 18 30 2900 1529 3475 4170 6672 834 96 480 /10 50-25-32-5.5 25 32 2900 2294 4587 5560 8896 834 112 640 /11 50-20-40-7.5 20 40 2900 2641 4726 5699 9105 834 160 768 /12 65-25-15-22 25 15 2900 1321 3336 4031 6464 834 96 480 /13 65-37-13-30 37 13 2900 1599 3614 4309 6881 834 112 512 /14 65-25-30-4.0 25 30 2900 1738 4170 4587 7367 834 128 528 /15 65-30-40-75 30 40 2900 2641 5560 6672 10703 973 240 768 /16 65-35-50-11 35 50 2900 3962 9313 11120 17792 973 256 960 /17 65-35-60-15 35 60 2900 4365 9730 11676 18626 973 256 960 /18 80-40-7-2.2 40 7 1450 1390 3614 4309 6881 973 128 768 /19 80-43-13-3.0 43 13 2900 1599 4031 4865 7784 973 128 768 /20 80-40-15-40 40 15 2900 1738 4309 5143 6950 973 144 800 /21 80-65-25-7.5 65 25 2900 2641 5560 6672 10703 1112 208 880 /22 100-80-10-4 80 10 1450 2294 5352 6394 10217 1390 160 880 /23 100-110-10-5.5 110 10 1450 2502 6533 7784 12441 139 240 960 /24 100-100-15-7.5 100 15 1450 2780 6672 7923 12649 1390 240 960 /25 100-80-20-7.5 80 20 1450 2780 6672 7923 12649 1390 240 960 /26 100-100-25-11 100 25 1450 3892 9730 11676 18626 1390 272 1040 /27 100-100-30-15 100 30 1450 4490 10286 12232 19460 1390 320 1120 /28 100-100-35-18.5 100 35 1450 5282 11120 13344 21267 1390 320 1120 /编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 125-130-15-11 130 15 1450 4101 11259 1390 22240 2224 320 1120 /30 125-130-20-15 130 20 1450 4684 11398 14317 22935 2224 320 1120 /31 150-145-9-7.5 145 9 1450 3197 8479 9730 / 2224 320 800 /32 150-180-15-15 180 15 1450 4823 11537 13205 / 2224 320 960 /33 150-180-20-18.5 180 20 1450 5838 13344 15290 / 2224 320 960 97334 150-180-25-22 180 25 1450 6533 14873 15985 / 2224 352 1120 984135 150-130-30-22 130 30 1450 6533 14873 15985 / 2224 352 1120 986936 150-180-30-30 180 30 1450 8062 17931 / / 2224 400 1280 1181537 150-200-30-37 200 30 1450 10967 27522 / / 2224 400 1280 1320538 200-300-7-11 300 7 980 5560 15290 / / 3058 320 1120 806239 200-250-11-15 250 11 980 5838 15568 / / 3058 320 1120 903540 200-250-15-18.5 250 15 1450 6672 17653 / / 3058 400 1280 834041 200-400-10-22 400 10 1450 7506 18348 / / 3058 400 1280 903542 200-400-13-30 400 13 1450 10008 / / / 3058 400 1280 903543 200-300-15-22 300 15 1450 7506 / / / 3058 400 1280 903544 200-250-22-30 250 22 1450 10008 / / / 3058 400 1280 1112045 200-350-25-37 350 25 1450 11495 / / / 3058 480 1440 1320546 200-400-30-45 400 30 1450 13872 / / / 3058 480 1440 2224047 250-600-9-30 600 9 980 15290 / / / 3892 880 2400 2085048 250-600-12-37 600 12 1450 17375 / / / 3892 880 2400 2432549 250-600-15-45 600 15 1450 21545 / / / 3892 880 2400 2919050 250-600-20-55 600 20 1450 24325 / / / 3892 880 2400 3475051 250-600-25-75 600 25 1450 29190 / / / 3892 960 2720 3892052 300-800-12-45 800 12 1450 23630 / / / 5421 960 2720 3475053 300-500-15-45 500 15 1450 23630 / / / 5421 960 2880 3475054 300-800-15-55 800 15 980 24325 / / / 5421 960 2880 3753055 300-600-20-55 600 20 980 25020 / / / 5421 1920 4000 3753056 300-800-20-75 800 20 980 38920 / / / 5421 2400 4800 4378557 300-950-20-90 950 20 980 41700 / / / 5421 2400 4800 53515编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置58 300-1000-25-110 1000 25 980 43090 / / / 5421 2400 4800 6672059 300-1100-10-55 1100 10 980 25715 / / / 5421 2400 4800 3753060 350-1500-15-90 1500 15 980 48650 / / / 6255 2560 / 7089061 350-1200-18-90 1200 18 980 50735 / / / 6255 2560 / 7089062 350-1100-28-132 1100 28 740 62550 / / / 6255 2560 / 8062063 350-1000-36-160 1000 36 740 70890 / / / 6255 2560 / 8618064 400-1760-7.5-55 1760 75 580 52820 / / / 7645 3200 / 5699065 400-1500-10-75 1500 10 980 50735 / / / 7645 3200 / 4865066 400-2000-15-132 2000 15 740 65052 / / / 7645 3200 / 8757067 400-1700-22-160 1700 22 740 75755 / / / 7645 3200 / 8618068 400-1500-26-160 1500 26 740 75755 / / / 7645 3200 / 8618069 400-1700-30-200 1700 30 740 85485 / / / 7645 3200 / 9452070 400-1800-32-250 1800 32 740 89655 / / / 7645 3200 / 9730071 500-2500-10-110 2500 10 740 90350 / / / 13900 4000 / /72 500-2600-15-160 2600 15 740 98690 / / / 13900 4000 / /73 500-2400-22-220 2400 22 740 108420 / / / 13900 4000 / /74 500-2600-24-250 2600 24 740 115370 / / / 13900 4000 / /。

7.5kw排污泵 YW型7.5kw排污泵 一、YW型7.5kw排污泵产品概述: YW型7.5kw排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

YW型7.5kw排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、YW型7.5kw排污泵产品特点: 1.采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4、泵结构紧凑，体积小，移动方便，安装简单。

5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。

6、YW型7.5kw排污泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。

7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。

8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。

三、YW型7.5kw排污泵主要用途: 适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

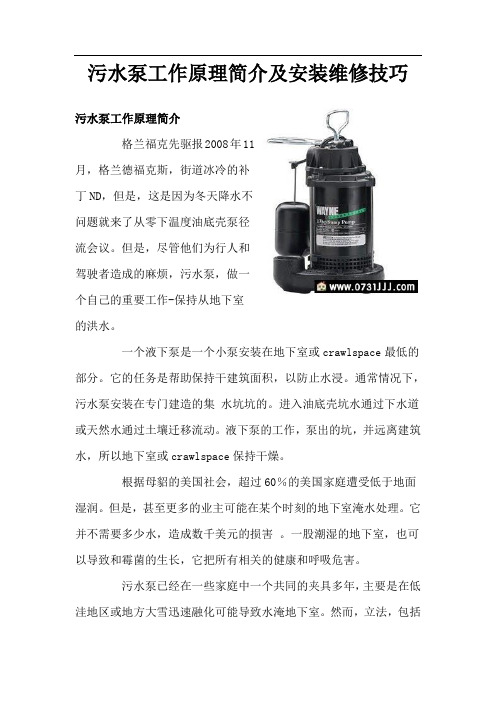

污水泵工作原理简介及安装维修技巧污水泵工作原理简介格兰福克先驱报2008年11月，格兰德福克斯，街道冰冷的补丁ND，但是，这是因为冬天降水不问题就来了从零下温度油底壳泵径流会议。

但是，尽管他们为行人和驾驶者造成的麻烦，污水泵，做一个自己的重要工作-保持从地下室的洪水。

一个液下泵是一个小泵安装在地下室或crawlspace最低的部分。

它的任务是帮助保持干建筑面积，以防止水浸。

通常情况下，污水泵安装在专门建造的集水坑坑的。

进入油底壳坑水通过下水道或天然水通过土壤迁移流动。

液下泵的工作，泵出的坑，并远离建筑水，所以地下室或crawlspace保持干燥。

根据母貂的美国社会，超过60％的美国家庭遭受低于地面湿润。

但是，甚至更多的业主可能在某个时刻的地下室淹水处理。

它并不需要多少水，造成数千美元的损害。

一股潮湿的地下室，也可以导致和霉菌的生长，它把所有相关的健康和呼吸危害。

污水泵已经在一些家庭中一个共同的夹具多年，主要是在低洼地区或地方大雪迅速融化可能导致水淹地下室。

然而，立法，包括美国联邦清洁水法“于1987年修订，污水泵，一个在家里，一定不是在洪水高风险的要求。

如今，污水泵，共同在新的建设家园。

那么，如何保持一个集水坑泵水 - ，你是做什么，如果它停止工作？液下泵基础一个液下泵通常停留在油底壳坑- -与一个约2英尺（60厘米）深，18英寸（45厘米）宽的砂砾基层的洞挖的地下室或crawlspace 的最低部分。

坑填满水，泵的开启。

移动通过管道从你家到现场，那里的水可以排出你的基础跑掉了基坑的液体流出。

管道通常有一个单向阀单向阀泵端，以防止水流入基坑。

大多数污水泵通过一个浮动激活手臂或压力传感器会自动开启。

压力传感器的工作原理就像它的名字所暗示的：水比空气的传感器上施加更大的压力，这将导致泵激活。

浮动激活的作品很多像一个在您的便器水箱。

蓬勃球浮在水面上，水位上升手动移动手臂。

你也可以买一个手动泵，工作，只有当你决定打开它，但这些都不是因为他们缺乏方便。

【ZW型无堵塞自吸排污泵】安装示意图：1泵2压力表3出口垂管4吸入硬喉管5弯头6流量控制阀7出口管路8加液螺塞9真空表ZW型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响，所以必须仔细进行。

（规范的泵管路安装见示意图）1、ZW型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米，应特别注意吸入管路的密封性，以免漏气而影响泵的自吸能力和正常运行。

2、ZW型无堵塞自吸排污泵的出口处应先装上一段垂管(一般为0.4～1米)和压力表，然后再安装出口流量控制阀门及其他管路。

3、要合理配置泵进、出口管路的长度和管径，减少不必要的沿程水头损失。

(可参考直管摩擦损失简表进行估算)4、长距离输送时应选用较大管径。

泵的管路应有自己的支架，泵体本身不允许承受管路的负荷。

5、排出管路如装逆止阀应装在出口流量控制阀门外面。

ZW型自吸无堵塞排污泵价格编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)1 25ZW8-15 1.5 2900 1612 2071 2419 2905 3364 37112 32ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39483 40ZW20-15 2.2 2900 1682 2224 2560 3058 3600 39484 40ZW15-30 3 2900 1765 2477 2905 3364 4087 45185 50ZW10-20 2.2 2900 1682 2224 2560 3058 3600 39486 50ZW20-12 2.2 2900 1682 2224 2560 3058 3600 39487 50ZWIB-22 3 2900 1765 2477 2905 3364 4087 45188 50ZW15-30 3 2900 1765 2477 2905 3364 4087 45189 50ZW20-35 5.5 2900 2141 3517 4156 3836 5199 583810 65ZW30-18 4 2900 2141 3058 3545 3670 4587 507411 65ZW30-18 4 1450 2683 3628 4128 5352 6311 681112 65ZW25-30 5.5 2900 2294 3614 4462 4281 5602 629713 65ZW25-40 7.5 2900 2377 3823 4712 4434 5894 661614 65ZW40-25 7.5 2900 2530 3975 4712 4434 5894 661615 65ZW40-16 4 2900 2141 3058 3545 3670 4587 507416 80ZW40-16 4 1450 2669 3628 4128 5352 6311 681117 80ZW65-25 7.5 2900 2599 4059 4782 4823 6269 700618 80ZW80-35 15 2900 3211 5782 6491 5352 7923 864619 80ZW40-50 18.5 2900 3670 6575 7339 6422 9327 1009120 80ZW50-60 22 2900 3823 7645 8535 6881 10703 1159321 100ZWl00-15 7.5 1450 3906 5379 6172 7951 9452 1021722 100ZW100-20 11 1450 4212 6728 7311 8257 10786 1137023 100ZW100-30 22 2900 3670 7492 8382 7339 11162 1205124 100ZW80-45 30 2900 5657 10703 11468 10397 15443 1662425 100ZW80-60 37 2900 6116 11468 12691 10703 16055 1743126 100ZW80-80 45 2900 6881 13761 14984 11468 18348 1972427 125ZW120-20 15 1450 6881 9633 10397 12538 15290 1608228 150ZW180-14 15 1450 6881 9633 10397 12538 15290 16082编号型号口径-流量-扬程功率(KW)转速(r/min) 单泵(铸铁)整机(铸铁)防爆(铸铁)单泵(不锈钢)整机(不锈钢)防爆(不锈钢)29 150ZW180-20 22 1450 7186 11162 12163 12844 16819 1782030 150ZW180-30 37 1450 9939 16360 18126 20642 27063 2889831 150ZW180-38 55 1450 10550 18960 20975 21406 29968 3204032 200ZW280-14 22 1450 10397 14373 15366 17736 21712 2148933 200ZW280-20 37 1450 11009 17431 19196 20794 27216 2898234 200ZW300-25 45 1450 11468 18501 20294 20947 27981 2978835 200ZW280-28 55 1450 12691 21253 23116 24158 32721 34583ZWL系列直联式自吸无堵塞排污泵编号型号口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机1 ZWL25-8-15 25 8 15 1.5 2900 1904 3169 2321 35032 ZWL25-8-30 25 8 303 2800 2002 3739 2711 41703 ZWL32-5-20 32 5 20 2.2 2900 2057 3378 2391 37254 ZWL32-10-20 32 10 20 2.2 2900 2057 3378 2391 37255 ZWL32-9-30 32 9 30 3 2900 2280 3739 2711 41706 ZWL40-10-20 40 10 20 2.2 2900 2057 3378 2391 37257 ZWL40-20-15 40 20 15 2.2 2900 2057 3378 2391 37258 ZWL40-15-30 40 15 30 3 2900 2280 3739 2711 41709 ZWL50-20-12 50 20 12 2.2 2900 2057 3378 2391 372510 ZWL50-20-15 50 20 15 2.2 2900 2057 3378 2391 41711 ZWL50-10-20 50 10 20 2.2 2900 2057 3378 2391 372512 ZWL50-15-30 50 15 30 3 2900 2558 3739 2711 417013 ZWL50-18-20 50 18 20 3 2900 2280 3739 2711 417014 ZWL50-20-35 50 20 35 5.5 2900 3336 5352 4101 604715 ZWL50-20-40 50 20 40 7.5 2900 3545 5491 4309 625516 ZWL50-20-50 50 20 50 11 2900 5074 7645 5977 861817 ZWL65-30-18 65 30 18 4 2900 2780 4309 3336 486518 ZWL65-30-18 65 30 18 4 1450 3267 5977 3753 646419 ZWL65-25-30 65 25 30 5.5 2900 3336 5491 4101 604720 ZWL65-25-40 65 25 40 7.5 2900 3545 5352 4309 625521 ZWL65-40-25 65 40 25 7.5 2900 3545 5491 4309 625522 ZWL65-150-30 65 50 30 7.5 2900 3545 5491 4309 625523 ZWL65-65-25 65 65 25 7.5 2900 3545 5491 4309 625524 ZWL65-25-50 65 25 50 11 2900 5074 7645 5977 861825 ZWL80-40-16 80 40 16 4 2900 2780 4309 3336 486526 ZWL8O-40-16 80 40 16 4 1450 3267 5977 3753 646427 ZWL80-40-25 80 40 25 7.5 2900 3545 5491 4309 6255口径流量扬程功率转速普通型不锈钢配普通型配不锈钢配编号型号(mm) （m3/h）（m）(kw) （r/min）（元）普通电机防爆电机防爆电机28 ZWL80-25-40 80 25 40 7.5 2900 3545 5491 4309 625529 ZWL80-65-25 80 65 25 7.5 2900 3545 5491 4309 625530 ZWL80-50-30 80 50 30 7.5 2900 3545 5491 4309 625531 ZWL80-80-35 80 80 35 15 2900 5226 7923 6116 882732 ZWL80-80-45 80 80 45 18.5 2900 5810 8688 6811 966133 ZWL80-50-60 100 50 60 22 2900 6533 10008 7993 1098134 2WL100-100-15 100 100 15 7.5 1450 4726 8757 5421 945235 ZWL100-80-20 100 80 20 7.5 1450 4726 8757 5421 945236 ZWL100-100-20 100 100 20 11 1450 5977 9869 6603 1056437 ZWL100-100-30 100 100 30 22 2000 6811 10356 7645 1112038 ZWL100-80-45 100 80 45 30 2900 10425 16819 12510 1890439 ZWL100-80-60 100 80 60 37 2900 11259 17792 13761 2015540 ZWL100-80-80 100 80 80 45 2900 12927 19599 15429 2210141 ZWL125-120-20 125 120 20 15 1450 8896 15985 9591 1668042 ZWLl50-180-14 150 180 14 15 1450 8896 15985 9591 1668043 ZWL150-200-15 150 200 15 18.5 1450 9869 16958 10842 1793144 ZWL150-200-20 150 200 20 22 1450 10286 17375 11259 1834845 ZWL150-160-30 150 160 30 30 1450 13761 24464 15151 2585446 ZWL150-180-30 150 180 30 37 1450 14734 25576 16263 2696647 ZWL150-180-38 150 180 38 55 1450 18904 30858 21128 3336048 ZWL150-150-45 150 150 45 55 1450 18904 30858 21128 3336049 ZWL200-280-14 200 280 14 22 1450 12788 23908 13761 2488150 ZWL200-280-20 200 280 20 37 1450 16124 27939 17792 2946851 ZWL200-300-25 200 300 25 45 1450 17097 29051 18765 3071952 ZWL200-280-28 200 280 28 55 1450 19460 33777 160545 3586253 ZWL250-420-20 250 420 20 55 1450 23630 37530 27105 4072754 ZWL300-800-14 300 800 14 55 1450 28217 53932 36140 56990。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家为大家带来的内容是关于无堵塞潜水排污泵规格型号以及它的结构图等知识介绍，目的是在于为大家在日后的选型上能够带来帮助，希望大家能够喜欢。

现在就请大家跟着小编一起来看看吧。

QW移动式无堵塞潜水排污泵规格型号：型号口径(mm)流量(m3/h)扬程(m)功率(kw)转速(r/min)效率(%)QW25-8-15-1.1 25 8 15 1.1 2825 38.5 QW32-12-15-1.1 32 12 15 1.1 2825 40 QW40-15-15-1.5 40 15 15 1.5 2840 45.1 QW40-15-30-2.2 40 15 30 2.2 2840 48 QW50-20-7-0.75 50 20 7 0.75 1390 54 QW50-10-10-0.75 50 10 10 0.75 1390 56 QW50-20-15-1.5 50 20 15 1.5 2840 55 QW50-15-25-2.2 50 15 25 2.2 2840 56 QW50-18-30-3 50 18 30 3 2880 58 QW50-25-32-5.5 50 25 32 5.5 2900 53 QW50-20-40-7.5 50 20 40 7.5 2900 55 QW65-25-15-2.2 65 25 15 2.2 2840 52 QW65-37-13-3 65 37 13 3 2880 55 QW65-25-30-4 65 25 30 4 2890 58 QW65-30-40-7.5 65 30 40 7.5 2900 56 QW65-35-50-11 65 35 50 11 2930 60 QW65-35-60-15 65 35 60 15 2930 63 QW80-40-7-2.2 80 40 7 2.2 1420 52QW80-43-13-3 80 43 13 3 2880 50 QW80-40-15-4 80 40 15 4 2890 57 QW80-65-25-7.5 80 65 25 7.5 2900 56 QW100-80-10-4 100 80 10 4 1440 62 QW100-110-10-5.5 100 110 10 5.5 1440 66 QW100-100-15-7.5 100 100 15 7.5 1440 67 QW100-85-20-7.5 100 85 20 7.5 1440 68 QW100-100-25-11 100 100 25 11 1460 65 QW100-100-30-15 100 100 30 15 1460 66 QW100-100-35-18.5 100 100 35 18.5 1470 65 QW125-130-15-11 125 130 15 11 1460 62 QW120-130-20-15 125 130 20 15 1460 63 QW150-145-9-7.5 150 145 9 7.5 1440 63 QW150-180-15-15 150 180 15 15 1460 65 QW150-180-20-18.5 150 180 20 18.5 1470 75 QW150-180-25-22 150 180 25 22 1470 76 QW150-130-30-22 150 130 30 22 1470 75 QW150-180-30-30 150 180 30 30 1470 73 QW150-200-30-37 150 200 30 37 1480 70 QW200-300-7-11 200 300 7 11 970 73 QW200-250-11-15 200 250 11 15 970 74 QW200-400-10-22 200 400 10 22 1470 76 QW200-400-13-30 200 400 13 30 1470 73 QW200-250-15-18.5 200 250 15 18.5 1470 72 QW200-300-15-22 200 300 15 22 1470 73 QW200-250-22-30 200 250 22 30 1470 71 QW200-350-25-37 200 350 25 37 1980 75 QW200-400-30-55 200 400 30 55 1480 70 QW250-600-9-30 250 600 9 30 980 74 QW250-600-12-37 250 600 12 37 1480 78QW250-600-15-45 250 600 15 45 1480 75 QW250-600-20-55 250 600 20 55 1480 73 QW250-600-25-75 250 600 25 75 1480 73 QW300-800-12-45 300 800 12 45 980 76 QW300-500-15-45 300 500 15 45 980 70 QW300-800-15-55 300 800 15 55 980 73 QW300-600-20-55 300 600 20 55 980 75 QW300-800-20-75 300 800 20 75 980 78 QW300-950-20-90 300 950 20 90 980 80 QW300-1000-25-110 300 1000 25 110 980 82 QW350-1100-10-55 350 1100 10 55 980 84.5 QW350-1500-15-90 350 1500 15 90 980 82.5 QW350-1200-18-90 350 1200 18 90 980 83.1 QW350-1100-28-132 350 1100 28 132 740 83.2 QW350-1000-36-160 350 1000 36 160 740 78.5 QW400-1500-10-75 400 1500 10 75 980 82.1 QW400-2000-15-132 400 2000 15 132 740 85.5 QW400-1700-22-160 400 1700 22 160 740 82.1 QW400-1500-26-160 400 1500 26 160 740 83.5 QW400-1700-30-200 400 1700 30 200 740 83.5 QW400-1800-32-250 400 1800 32 250 740 82.1 QW500-2500-10-110 500 2500 10 110 740 82 QW500-2600-15-160 500 2600 15 160 740 83 QW500-2400-22-220 500 2400 22 220 740 8482 QW500-2600-24-250 500 2600 24 250 740QW移动式无堵塞潜水排污泵结构图：1、全自动安全保护控制柜的泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵保护。

一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。

适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。

是输送各种强、弱酸的理想设备。

二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。

广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。

三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。

其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

现在大多数的工业生产废水及城市污水处理中都会使用到排污泵，这也从侧面说明了排污泵的用途之广泛，并且排污泵还是现在处理污水杂物的主流运输设备之一。

在排污泵中规格型号十分众多，具体有着自吸式、潜水式、液下式等等规格系列，而今天上海沈泉排污泵厂要为大家讲解的就是其中的zw自吸式无堵塞排污泵，用户若是掌握了该款泵自吸排污泵的规格型号参数，那么在日后的选型及应用都是非常有帮助的，具体内容大家请参阅下文。

一、ZW自吸式无堵塞排污泵产品简介：上海沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G 少维修，性能达到GJ先进水平，具有广阔的应用市场和发展前景。

二、ZW自吸式无堵塞排污泵型号意义：三、ZW自吸式无堵塞排污泵产品优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、ZW自吸式无堵塞排污泵选型技术参数：流量：5-800m3/h;扬程：12-60m;电机功率：2.2-55KW;转速：1450-2900r/min;口径：φ25-φ300;介质温度：≤100℃;自吸高度：4.5-6.0m。

五、ZW型自吸式无堵塞排污泵性能参数表：六、ZW型自吸式无堵塞排污泵选型：用户在对于自吸式污水泵的选型时，可以根据上述参数来进行选择型号，此外，还应当向厂家说明自己的需求，如流量、扬程、介质、工作场景等等，这样厂家就能根据需求来挑选出适合用户的自吸泵。

污水泵工作原理污水泵是一种用于将污水从低处输送到高处或远处的设备，它在城市污水处理、工业废水处理以及农村污水排放等方面起着非常重要的作用。

那么，污水泵是如何工作的呢？接下来，我们将详细介绍污水泵的工作原理。

首先，污水泵的工作原理可以简单概括为利用电动机驱动叶轮旋转，通过离心力将污水吸入泵体，然后将污水压缩后排出。

具体来说，污水泵主要由电动机、泵体、叶轮、机械密封和轴承等部件组成。

当电动机启动时，叶轮开始旋转，通过叶轮的旋转运动，污水在离心力的作用下被吸入泵体内部。

同时，污水泵内部的压力随着叶轮的旋转而增加，使得污水被压缩并排出泵体。

其次，污水泵的工作原理还涉及到泵的吸入和排出过程。

在吸入过程中，污水泵通过叶轮的旋转产生负压，使得污水被吸入泵体内部；而在排出过程中，污水泵通过叶轮的旋转产生正压，将污水排出泵体。

这种吸入和排出的过程不断循环，从而实现了污水的输送和排放。

另外，污水泵的工作原理还与泵的结构和性能密切相关。

不同类型的污水泵在工作原理上也存在一定差异，比如离心泵和潜水泵等。

离心泵主要通过离心力将污水吸入并排出，适用于输送较远距离和较大流量的污水；而潜水泵则是将电动机和泵体一体化，直接潜入水中工作，适用于污水深度较大的场合。

最后，污水泵的工作原理也需要考虑到泵的运行环境和维护保养。

在实际使用中，污水泵需要考虑到污水的性质、温度、PH值等因素，选择合适的泵型和材质以确保泵的正常运行。

同时，定期对污水泵进行维护保养，清理叶轮和泵体内部的杂物，检查机械密封和轴承的磨损情况，以延长泵的使用寿命。

总的来说，污水泵的工作原理是利用电动机驱动叶轮旋转，通过离心力将污水吸入泵体，然后将污水压缩后排出。

在实际使用中，需要根据污水的性质和工作环境选择合适的泵型和材质，并定期进行维护保养，以确保污水泵的正常运行和延长使用寿命。

希望本文对污水泵的工作原理有所帮助。

自吸式无堵塞排污泵概述自吸式无堵塞排污泵是一种用于排放污水、污泥和固体颗粒的泵浦设备。

它具有自吸功能，能够在启动时自动排气并吸入液体，无需手动灌水。

同时，该泵浦还采用了无堵塞结构设计，能够有效防止固体颗粒和纤维物质堵塞泵浦。

本文档将介绍自吸式无堵塞排污泵的特点、工作原理、应用领域以及维护保养等方面的内容。

特点1.自吸功能：泵浦具有自动排气和吸液功能，无需额外操作。

2.无堵塞设计：采用特殊的设计结构，能够有效防止固体颗粒和纤维物质堵塞泵浦。

3.高效节能：采用先进的水力模型和优化设计，具有高效、节能的特点。

4.耐用可靠：优质材料和严格的制造工艺保证了泵浦的耐用性和可靠性。

5.操作简便：泵浦具有简单的结构和易于操作的特点，方便用户使用和维护。

工作原理自吸式无堵塞排污泵主要由泵体、叶轮、轴承箱和电机等组成。

工作时，泵浦首先通过自吸功能将液体吸入泵体内。

液体经过叶轮的旋转，叶轮的离心力将液体从泵体底部向上抛出，形成了高速旋转的液体流动。

同时，泵体的压力和泵口的管道产生了负压，使得排污管道中的污水被吸入泵体。

在液体的旋转过程中，固体颗粒和纤维物质则被分离出来，不会进入叶轮内部。

这是因为叶轮的设计采用了特殊的无堵塞结构，使得固体颗粒无法顺利通过叶轮，从而防止了泵浦的堵塞。

液体通过泵体和排污管道的循环作用，不断地进行排污操作。

当液体完全排出后，泵浦自动停止工作。

应用领域自吸式无堵塞排污泵在各种领域都有广泛的应用，特别适用于以下场合：1.城市污水处理厂：用于污水处理厂的各个环节，包括进水、排水、混凝、沉淀等。

2.工业废水处理：适用于工业废水处理过程中的排放操作，包括工厂、矿山、造纸厂等。

3.农田灌溉排涝：用于农田的排涝和灌溉操作，能够有效处理农田中的污水和泥浆。

4.食品加工行业：适用于食品加工行业废水的处理和排放工作。

5.市政工程：用于市政建设中的排水、排污等操作。

维护保养为了确保自吸式无堵塞排污泵的正常运行和延长使用寿命，以下是一些建议的维护保养事项：1.定期检查泵体和管道是否有异常现象，如渗漏或损坏等，及时进行修理和更换。

一、65WQ40-30-7.5无堵塞潜水排污泵适用范围:
WQ系列无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。

二、、65WQ40-30-7.5无堵塞潜水排污泵产品特点:
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

三、65WQ40-30-7.5无堵塞潜水排污泵使用条件:
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;。
