CA6140车床拨叉机械加工工艺及工艺设备说明书——毕业设计

继续教育学院毕业设计(论文)题目 CA6140车床拨叉数控加工工艺及程序设计专业班级数控技术层级专科形式函授学生姓名指导教师王波设计（论文）完成日期2011 年3 月10 日继续教育学院毕业设计︵论文︶学生姓名:日期: 2011年3月27日摘要CA6140车床拨叉它位于车床变速机构中主要起换档，和其他零件配合，在改变转速的时候承受轻微的载荷，所以加工时应该保证本零件的重要工作表面符合技术要求。

对于零件而言，尽可能选择不加工表面作为粗基准。

而对有若干个不加工表面的工件，则应以加工表面要求相对位置精度较高的不加工表面作粗基准。

因此φ60孔端面与φ25H7孔垂直度公差为0.1mm，所以先把加工φ25孔的表面和孔精加工出来，再以它为精基准加工别的面，例如铣φ60孔和端面、铣槽等。

同时，在设计夹具时候要考虑定位基准和加紧机构。

在设计中长销限制4个自由度、支撑钉限制1个和侧板限制1个；螺母和心轴配合用来加紧零件，开口垫片可以实现大批量和中批量的生产。

关键词：定位元件加紧机构定为基准自由度CA6140车床拨叉数控加工工艺及程序设计目录1前言……………………………………………………………………………2. 设计的目的……………………………………………………………3. 零件的分析……………………………………………………………3.1 零件的作用…………………………………………………………3.2 零件的工艺分析……………………………………………………4. 工艺规程设计…………………………………………………………4.1 确定毛坯的制造形式…………………………………………4.1.1 铸铁……………………………………………………………4.2 基准的选择………………………………………………………4.3 制造工艺路线……………………………………………………4.3.1 切削力…………………………………………………………4.3.2 刀具磨损与刀具的耐用度………………………………4.3.3 切削用量……………………………………………………5. 箱体的技术要求……………………………………………………6. 夹具设计………………………………………………………………6.1 夹具的作用…………………………………………………………6.2 问题的提出………………………………………………………6.3 夹具的设计……………………………………………………… 7小结…………………………………………………………………………致谢………………………………………………………………………………参考文献………………………………………………………………………1前言通过机床工艺及程序设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》、《机械制造基础》、《数控加工工艺》、《机械制图》等)。

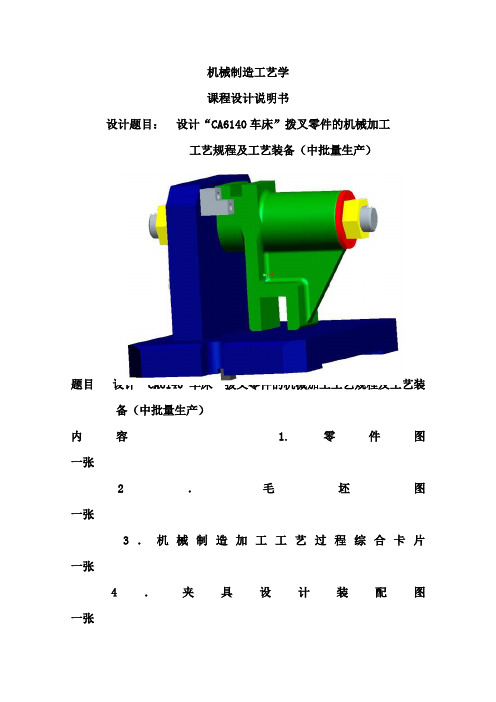

机械制造工艺学课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者指导教师黄继贤严宁榕厦门理工学院06机制A班2009年12月18日厦门理工学院机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容 1.零件图一张2．毛坯图一张3．机械制造加工工艺过程综合卡片一张4．夹具设计装配图一张5．夹具设计零件图一张6．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以巩固、复习及实用，在理论和实践上有机结合；使我们对各科的作用更加深刻的熟悉和理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。

在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。

在此期间查阅了大量的书籍，并且得到了黄继贤和严宁榕老师的指点，在此表示衷心的感谢！06机制A班第1小组2009年12月18日一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。

同时，也为以后搞好毕业设计打下良好基础。

通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。

2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。

通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。

3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。

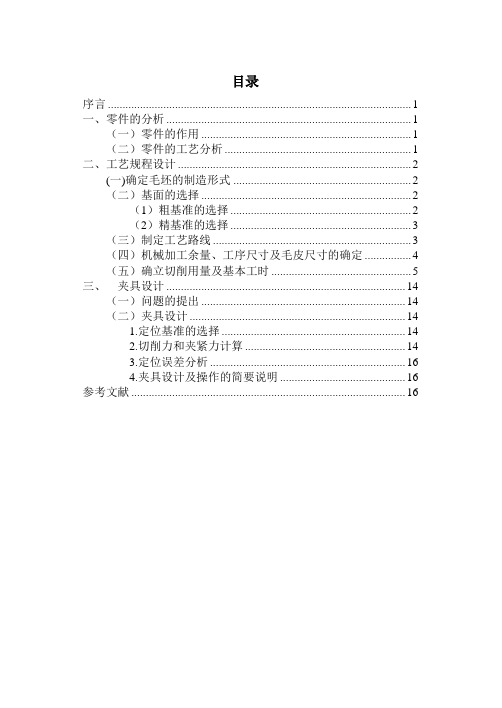

目录序言 (1)一、零件的分析 (1)（一）零件的作用 (1)（二）零件的工艺分析 (1)二、工艺规程设计 (2)(一)确定毛坯的制造形式 (2)（二）基面的选择 (2)（1）粗基准的选择 (2)（2）精基准的选择 (3)（三）制定工艺路线 (3)（四）机械加工余量、工序尺寸及毛皮尺寸的确定 (4)（五）确立切削用量及基本工时 (5)三、夹具设计 (14)（一）问题的提出 (14)（二）夹具设计 (14)1.定位基准的选择 (14)2.切削力和夹紧力计算 (14)3.定位误差分析 (16)4.夹具设计及操作的简要说明 (16)参考文献 (16)序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。

因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限，设计尚有的不足之处恳请老师给予指教。

一、零件的分析（一）零件的作用题目所给定的零件是CA6140车床的拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ25孔与操纵机构相连，下方的φ60半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两零件铸为一体，加工时分开。

（二）零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求，分述如下：1.以φ25mm孔为中心的加工表面这一组加工表面包括：φ25H7mm的孔和φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。

2.以φ60mm孔为中心的加工表面这一组加工表面包括：φ60H12的孔和φ60H12的两个端面。

机械制造技术基础课程设计机械制造技术基础课程设计说明书设计题目“CA6140车床法兰盘”零件的机械加工工艺及工艺设备设计设计者班号设计者指导教师机械制造技术基础课程设计任务书题目: “CA6140车床拨叉”零件的机械加工工艺规程及工艺装备（夹具）设计内容： 1. 零件图1张2. 零件毛坯图1张3. 机械加工工艺过程综合卡片1张4. 工艺装备（夹具）设计装配图1张5. 工艺装备设计零件（夹具体）图1张6. 课程设计说明书1份班级学号学生指导教师教研室主任序言机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3 加强使用软件及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

并在设计过程中，学到了很多课堂上没有学到的东西。

能够顺利的完成这次课程设计，首先得助于王大承教授和其他老师的悉心指导，还有就是我们小组成员间合理的分工和小组成员们的努力。

在设计过程中，由于对零件加工所用到的设备的基本性能和加工范围缺乏全面的了解，缺乏实际的生产经验，导致在设计中碰到了许多的问题。

题目：拨叉工艺（工装）设计目录任务书 (3)第1章. 零件分析 (5)1.1 零件的作用 (5)1.2 零件的工艺分析………………………………………5--61.3 零件的技术条件分析 (6)第2章. 选择毛坯、确定毛坯尺寸、设计毛坯图 (6)2.1 选择毛坯 (6)2.2 确定零件的加工余量 (6)2.3 设计毛坯图 (7)第3章. 机械加工工艺过程 (7)3.1 基准的选择 (7)3.2 表面加工方法的选择 (8)3.3 拟定机械加工工艺路线…............................................8--103.4 加工方案的比较与优化...................................10--11 第4章. 工序设计 (11)4.1 选择加工设备 (11)4.2 选择刀具、量具及夹具 (11)4.3 确定切削用量及基本工时………………………… ..11--134.4 确定工序尺寸...............................................13--14 第5章夹具设计.. (14)5.1 本工序的加工要求与应限制的自由度 (14)5.2 确定定位方案及定位误差的分析与计算……….14--155.3 夹紧方案确定及夹紧装置的选择设计…………15--185.4 确定夹具的对刀（或导向）装置………………18--195.5 夹具上其它装置的设计…………….……………19--215.6 夹具体的设计 (21)5.7 夹具技术条件的制定 (21)5.8 夹具的操作说明 (21)参考文献 (22)心得体会 (23)附录：1、机械加工工艺过程卡一套2、机械加工工序卡一张3、夹具总装图一张4、夹具体工作图一张课程设计任务书课程名称机械制造技术基础题目设计拨叉机械加工工艺工装第一章零件的分析1.1零件的作用题目所给的零件是CA6140车床的拨叉。

本科毕业设计（论文）车床CA6140拨叉加工工艺及夹具设计摘要此次设计任务是对拔叉零件的加工工艺、夹具以及拉刀设计，该工件由于上端面和底槽均与花键孔中心有位置关系，因此在工序安排上，先加工花键孔，再通过花键孔定位加工底槽和上端面，最后攻螺纹孔，其中各种夹具均采用专用夹具，由于该零件的尺寸小，所需的夹紧力不大，因此都采用手动夹紧，它的机构设计简单、方便，且满足夹紧要求。

在设计拉刀时，根据零件材料、切削余量等，选择并计算拉刀的各种参数，如拉刀的容屑槽、拉刀齿升量、拉刀齿型及齿数等并根据这些参数画出拉刀工作图。

关键词拔叉，加工工艺，定位，夹紧，拉刀车床ABSTRACTThis design is to analyze the processing of plectrum C,tongs designs,and pulling knife designs,Because during the machining process,the top end and bottom slot of the workpiece are related to the core position of the key bore.then passes to spend key bore fixed position process the bottom slot with top end,offend the chread bore finally.And every kind of tongs adopt the appropriation tongs.Because such workpiece is small in its size and calls for a little clip tight,therefore all tongs adopt moving to clip tight.Its arganization design is simple,convenience,and satifly to clip tight,when designing the broaching cutting tool,this design choses and computes every kind of parameters,such as,the material of the broaching cutting tool,the rising level of the broaching cutting tool,the type of the pulling knife gear,and the number of the gears and so on,through the material of spare parts and cutting remaining measures,Key words Plectrum C, the processing craft, position, clip tight, broaching cutting tool.1 绪论夹具设计作为高等工科院校教学的基本训练科目，在毕业设计中占极其重要的位置。

CA6140车床拨叉(831005)课程设计说明书1000字
CA6140车床拨叉(831005)是车床上的一个重要零件，用于控制工件
的进给和退刀。

本课程设计旨在对该车床拨叉进行维修和调试，使
其正常工作，并达到合格要求。

一、设备环境
车床拨叉(831005)的维修和调试需要在车间内进行，具体的环境要
求如下：
1. 车间温度控制在20℃左右；
2. 车间各项指标符合安全生产要求；
3. 维修和调试人员需穿戴防护用品，保证人员安全。

二、课程设计内容
1. 检查车床拨叉(831005)是否存在异常：在维修和调试之前，需要
对车床拨叉进行全面检查，发现问题及时处理。

主要包括以下方面：
(1) 检查车床拨叉表面是否有划痕、损伤或凸起等情况。

(2) 检查车床拨叉各零件是否紧固牢固。

(3) 检查车床拨叉与机床主轴的卡口是否卡合牢固。

(4) 检查车床拨叉的操作杆是否灵活。

2. 进行维修和调试：
(1) 将车床拨叉拆下，清洗干净其表面和内部零件。

(2) 对车床拨叉上的滑块、弹簧、螺钉等零件进行清洁和维修。

(3) 重新安装车床拨叉并试车，调试车床拨叉的工作状态，确保其
正常运转。

三、课程设计总结
通过对CA6140车床拨叉的维修和调试，我们使其工作状态得到了恢复，其正常运转将有助于我们提高工作效率，提升加工质量。

维修
和调试的过程，也让我们对车床拨叉的结构和工作原理有了更深刻的了解，对于以后的生产实践也将大有裨益。

目录第1章零件分析…………………………………………………………第2章工艺规划…………………………………………………………第1章 零件分析1.1零件图1.2生产批量中批生产：产品品种固定，但数量少，品种较多，需要周期性的轮换生产，大多数工作地点的加工对象是周期性的变换。

特点：采用通用和专用设备，按工艺路线成流水线布置或机群式布置。

广泛使用专用夹具、刀具、量具。

1.3加工表面分析CA6140拨叉共有两组加工表面，它们之间有一定的位置要求。

现分述如下：1.以花键孔的中心线为基准的加工面这一组包括mm 22φ的六齿方花键孔。

mm 22φ的六齿方花键孔两端︒⨯152倒角和距中心线为27mm的上平面。

2.以工件右端面为基准的8mm的槽和18mm的槽。

经上述分析可知，对于两组加工表面而言，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。

本零件的加工表面有空、端面、槽，材料为HT200，参考《机械制造工艺设计简明手册》其加工方法如下：μ，φ22mm内1.φ22mm内孔公差等级为IT11，表面粗糙度Ra6.3m孔加工方法为：钻孔，扩孔。

μ，右端面加工方法2.右端面公差等级为IT8，表面粗糙度Ra3.2m为：粗车，精车μ，上端面加工方法3.上端面公差等级为IT11，表面粗糙度Ra3.2m为：粗铣，精铣μ， 8mm槽加工方法4.8mm槽公差等级为IT8，表面粗糙度Ra1.6m为：粗铣，精铣μ，18mm槽加工方法5.18mm槽公差等级为IT9，表面粗糙度Ra3.2m为：粗铣，精铣μ，花键槽加工方法为：6.花键槽公差等级为IT9，表面粗糙度Ra3.2m拉削第2章工艺规划2.1 粗、精基准选择1.粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。

而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。

对一般轴类零件而言，以外圆作为粗基准是完全合理的。

根据这个基准选择原则，现选取φ40轴的外圆柱轮廓表面作为粗基准。
