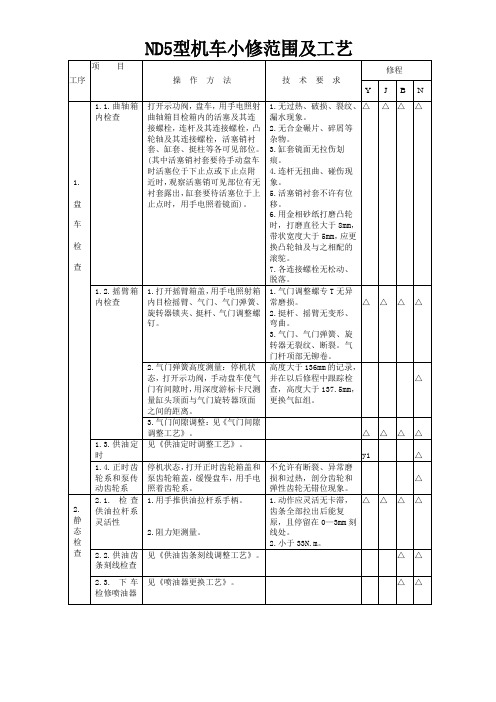

ND5型机车小修范围及工艺
y1
B1
3.7.中冷器端盖螺栓
用150磅·呎的扭力扳手校验扭矩。
扭矩50N·m (35磅·qR)。
△
3.8.空气压缩机安装螺栓和传动
轴法兰螺栓
用650磅·呎的扭力扳手校验扭矩。
安装螺栓为540—610 N·m(400—450磅·呎)，传动轴法兰螺栓为385 N·m
(285磅·呎)。
J1
3.9.风扇齿轮箱底座和传动轴
用150磅·呎的扭力扳手校验扭矩。
联轴节与通风机法兰扭矩为75--80N·m (55--60磅·呎)
J1
4.
润
滑
润
滑
4.1.柴油机润滑
油(多级四代油)
更换
1.更换机油时必须打开曲轴箱放油阀、热交换器放油阀、机油滤清器油阀和机油取样阀，油底壳中央油沟见底后，甩车两次，每次20秒，间隔5分钟。
2.放油后取出油底壳内粗滤器滤芯并检查清洗。
手摸橡胶堆无过热及老化现象，轴承温升不超过80℃。
△
△
△
△
10.
司
机
室
10.1.清扫
1.打开正副操纵台后部检修门，打开EC板，柴油机处于停机状态，蓄电池闸刀处于断开位。
2.使用压缩空气和ss--25或功能相近的电器清洁剂吹扫正、副操纵台内部电器和EC板后部及内侧板壁上的电器。
应无燃油、机油，冷却水、空气和废气泄漏，水泵和机油冷却器滴漏最多允许60滴/分钟。各管路、法兰连接器阀门及支架状态良好，
△
△
△
△
9.9.柴油机排烟
待水箱水温达70~C以上时，观察柴油机排烟情况。
颜色清淡，烟度稳定无蓝烟、白烟现象，不得有规律的断续冒黑烟。
△
△
B1
3.7.中冷器端盖螺栓
用150磅·呎的扭力扳手校验扭矩。
扭矩50N·m (35磅·qR)。
△
3.8.空气压缩机安装螺栓和传动
轴法兰螺栓
用650磅·呎的扭力扳手校验扭矩。
安装螺栓为540—610 N·m(400—450磅·呎)，传动轴法兰螺栓为385 N·m
(285磅·呎)。
J1
3.9.风扇齿轮箱底座和传动轴
用150磅·呎的扭力扳手校验扭矩。
联轴节与通风机法兰扭矩为75--80N·m (55--60磅·呎)
J1
4.
润
滑
润
滑
4.1.柴油机润滑
油(多级四代油)
更换
1.更换机油时必须打开曲轴箱放油阀、热交换器放油阀、机油滤清器油阀和机油取样阀，油底壳中央油沟见底后，甩车两次，每次20秒，间隔5分钟。
2.放油后取出油底壳内粗滤器滤芯并检查清洗。
手摸橡胶堆无过热及老化现象，轴承温升不超过80℃。
△
△
△
△
10.
司
机
室
10.1.清扫
1.打开正副操纵台后部检修门，打开EC板，柴油机处于停机状态，蓄电池闸刀处于断开位。
2.使用压缩空气和ss--25或功能相近的电器清洁剂吹扫正、副操纵台内部电器和EC板后部及内侧板壁上的电器。
应无燃油、机油，冷却水、空气和废气泄漏，水泵和机油冷却器滴漏最多允许60滴/分钟。各管路、法兰连接器阀门及支架状态良好，
△
△
△
△
9.9.柴油机排烟
待水箱水温达70~C以上时，观察柴油机排烟情况。
颜色清淡，烟度稳定无蓝烟、白烟现象，不得有规律的断续冒黑烟。
△
△
HXD1C型电力机车日常检修工艺的设计
HXD1C型电力机车日常检修工艺的设计引言HXD1C型电力机车是一种常见的电力牵引机车，用于牵引货车、客车等。
为了保证机车的正常运行和延长使用寿命，定期进行日常检修工作是必要的。
本文将针对HXD1C型电力机车的日常检修工艺进行设计，包括检修流程、工具材料、注意事项等。
检修流程日常检修工艺的设计应包含以下主要步骤：1.检查机车外观–检查机车车体表面是否有明显损伤或腐蚀。
–检查车窗、门、通风口等是否完好。
–检查轮对、车轴是否有异常。
2.检查电气系统–检查电气接线是否松动或磨损。
–检查电池电量是否正常。
–检查车内照明、制动灯等电器设备是否正常工作。
3.检查机车机械系统–检查机车传动装置是否正常运转。
–检查机车轴承和支撑装置是否有异常。
–检查机车制动系统是否正常。
4.检查润滑系统–检查机车润滑油是否充足。
–检查机车润滑系统的管道和阀门是否有泄漏。
5.清洁保养–清洗机车外观，去除污垢和尘土。
–对机车内部的灰尘进行清除。
–对机车润滑系统进行补充和更换。
6.记录检修情况–记录每次检修的日期和工作内容。
–记录机车各系统的运行情况和维修建议。
工具材料在进行HXD1C型电力机车的日常检修工艺时，需要准备以下工具和材料：•扳手•螺丝刀•润滑油•清洁剂•压力表•电池测试仪器•记录表格注意事项在进行HXD1C型电力机车的日常检修工艺时，需要注意以下事项：1.安全第一：在操作过程中，必须遵守相关的安全规定，穿戴好防护装备。
2.检修过程中的顺序不能颠倒：必须按照设定的步骤进行检修，确保每个环节都得到全面检查。
3.检修过程中的细节：注意观察和记录机车各部位的异常情况，如噪音、震动等。
4.工具使用正确：使用正确的工具和材料，避免损坏机车。
5.检修记录和汇报：及时记录检修情况，并反馈给相关部门，以便进行后续的维修工作。
结论HXD1C型电力机车日常检修工艺的设计包括检修流程、工具材料、注意事项等内容。
通过遵循设计的工艺流程，合理使用工具和材料，并注意事项，可以保证机车的正常运行和延长使用寿命。
韶山4改型电力机车接触器检修工艺标准
韶山4改型电力机车检修工艺标准TCK7F、7G，TCK1—500型电空接触器1 主题内容及适用范围本标准规定了韶山4改型电力机车电空接触（TCK7F、7G，TCK1—500型)的检修工艺流程、工艺要求及质量标准。
本标准适用于韶山4改型电力机车段修修程，并作为检修质量评定及验收的标准。
2 引用标准《韶山4型电力机车段修技术规程》4 工艺流程图5 工艺过程5．1 解体清洗5．1．1 TCK7F、7G型电空接触器的解体清洗a 拆除电空阀接线及阀座螺栓，取下电空阀按相关工艺检修。
b 拆卸灭弧罩。
提开灭弧罩挂钩，取下灭弧罩并清扫。
c 拆下主动、静触头及灭弧角，用200～300KPa压缩空气吹扫各部尘垢，并用汽油清洗各部，用白布擦净。
拆下软连线。
d 拆下辅助联锁、联锁支架及联锁板，用汽油清洗联锁支架及联锁板。
e 解体气缸(传动风缸)。
拆除气缸活塞与绝缘杆连接穿销及气缸下盖，取出皮碗。
用汽油清洗并用白布擦净各部，用压缩空气吹净风缸内腔污垢，保证畅通。
5．1．2 TCKl-500型电空接触器的解体清洗a 拆下低压联锁盒。
b 用10mm扳手拆除气缸盖，取出皮碗，用专用工具取下活塞鞲鞴杆及反力弹簧，取下触头绝缘杆及联锁托板，清洗擦净，用压缩空气吹净气缸内腔污垢，保证清洁畅通。
c 拆下主动、静触头、压片，用汽油清洗各部，用白布擦净。
拆下压力弹簧。
5．2 检修5．2．1 TCK7F、7G型电空接触器的检修a 灭弧罩用砂布打磨电弧烧痕，锉修导弧角上烧痕，破损处用环氧树脂粘补。
有裂纹及严重缺损的或壁板厚小于原形1／2的灭弧罩应更新。
b 吹弧线圈及弧角检查铁芯外套绝缘管不许有过热、老化、破损等不良现象，否则应更新。
吹弧线圈安装应牢固，不得有变形、短路、断路及裂损，外刷绝缘脱落时应用绝缘漆涂刷。
灭弧角应清洁，不得有裂损、变形。
测量吹弧线圈匝间距离不小于0.5mm。
c 锉修并打磨主触头，使其保持原有(R300mm)的接触面弧度，主触头(触片)厚度不小于1.5mm。
机车制造检修工艺及装备(第3章)-全文可读
曲轴组通常由曲轴、曲轴正时齿轮、扭振减振器、泵 传动齿轮、弹性连轴节等主要零部件组成。
曲轴的一端通过法兰与簧片式弹性联轴节的花键轴法 兰相连接，柴油机的功率由此输出，因此该端称为输 出端，但从柴油机的前、后方向来说它又称后端。曲 轴的另一端装有曲轴正时齿轮、减振器、水泵、机油 泵以及机车的辅助装置，因此曲轴的该端称为自由端 （前端）。
小头部分等三部分。连杆体的大头部与连杆盖、连 杆瓦及连杆螺栓组成连杆大头部分，连杆体小头部 与连杆小头衬组成连杆小头部分。连杆大头剖分面 为斜切口，剖分面与连杆中心线夹角为50º，斜切口 采用齿形定位。连杆杆身为工字形截面。
第三节 曲
轴
作用
曲轴是柴油机中最重要的部件之一。活塞的往复运动 通过连杆转变为曲轴的旋转运动，柴油机的功率通过 曲轴输出，并直接或间接的驱动配气机构、喷油泵、 机油泵、水泵等部件。
活塞材料的选择
¨ 比重小、 ¨ 热膨胀系数小 ¨ 传热快 ¨ 热强度高 ¨ 耐磨、耐腐蚀 ¨ 良好的工艺性
活塞结构
¨ 在结构上分为整体式活塞和组合式活塞 两种。
¨ 16V240ZJD型柴油机可用钢顶铝裙和 钢顶铁裙两种活塞。
¨ 16V280型柴油机采用钢顶铝裙活塞。
钢顶铁裙活塞装配
1－第一、二道气环；2－锥面环；3－活塞顶；4－O形密封圈；5－定位销；6－挡圈； 7－连接螺栓；8－螺帽；9－活塞裙；10－活塞销装配；11－油环装配；12－弹性套。
1－小端衬套；2－连杆体及盖；3－轴瓦；4－连杆螺钉。
¨ GEVO连杆组 ¨ 连杆组主要由连杆体、连杆盖、连杆螺栓、连杆小
头衬套等组成，它们的结构如图所示。 ¨ 连杆体和盖采用合金钢整体模锻，并经调质处理，
具有较高的综合机械性能。 ¨ 由合金钢制成的高强度连杆螺栓，使连杆体与盖的
曲轴的一端通过法兰与簧片式弹性联轴节的花键轴法 兰相连接，柴油机的功率由此输出，因此该端称为输 出端，但从柴油机的前、后方向来说它又称后端。曲 轴的另一端装有曲轴正时齿轮、减振器、水泵、机油 泵以及机车的辅助装置，因此曲轴的该端称为自由端 （前端）。
小头部分等三部分。连杆体的大头部与连杆盖、连 杆瓦及连杆螺栓组成连杆大头部分，连杆体小头部 与连杆小头衬组成连杆小头部分。连杆大头剖分面 为斜切口，剖分面与连杆中心线夹角为50º，斜切口 采用齿形定位。连杆杆身为工字形截面。
第三节 曲
轴
作用
曲轴是柴油机中最重要的部件之一。活塞的往复运动 通过连杆转变为曲轴的旋转运动，柴油机的功率通过 曲轴输出，并直接或间接的驱动配气机构、喷油泵、 机油泵、水泵等部件。
活塞材料的选择
¨ 比重小、 ¨ 热膨胀系数小 ¨ 传热快 ¨ 热强度高 ¨ 耐磨、耐腐蚀 ¨ 良好的工艺性
活塞结构
¨ 在结构上分为整体式活塞和组合式活塞 两种。
¨ 16V240ZJD型柴油机可用钢顶铝裙和 钢顶铁裙两种活塞。
¨ 16V280型柴油机采用钢顶铝裙活塞。
钢顶铁裙活塞装配
1－第一、二道气环；2－锥面环；3－活塞顶；4－O形密封圈；5－定位销；6－挡圈； 7－连接螺栓；8－螺帽；9－活塞裙；10－活塞销装配；11－油环装配；12－弹性套。
1－小端衬套；2－连杆体及盖；3－轴瓦；4－连杆螺钉。
¨ GEVO连杆组 ¨ 连杆组主要由连杆体、连杆盖、连杆螺栓、连杆小
头衬套等组成，它们的结构如图所示。 ¨ 连杆体和盖采用合金钢整体模锻，并经调质处理，
具有较高的综合机械性能。 ¨ 由合金钢制成的高强度连杆螺栓，使连杆体与盖的
电力机车辅助电路电器检修与维护—电力机车常用电磁接触器
2.低压电器 额定电压交流1200V、直流 1500V及以下的电器，称为低压电器。如接触器、 起动器、自动开关、低压熔断器、继电器和主令电 器等。（现用500V区分）
二、机车常用电磁接触器
1、6C系列交流接触器 （1）型号及含义 6C180型、6C110型 6－序号； C－接触器； 180、110－主触头额定电流(A)。 （2）作用 在SS4、SS7、SS8型电力机车的辅助电路中，控制辅助 电机及劈相机起动电阻的接通和开断。
接触器内置一电子线路板。使用此线路板后，线圈的控 制电压范围可以很宽，交直流均可控制。在A1及A2端子上 施加一个稳定的电压，此电压是在线圈额定电压范围内，从 而使接触器动作。
A1及A2端子接着电子线路板，因此不能直接测出线圈 电阻。
灭弧装置：采用金属栅片灭弧罩进行灭弧。
二、机车常用电磁接触器
（2）动作原理 吸合时的控制电压范围为77%～100%额定控制电压， 释放时的最大控制电压为55%额定控制电压。 当吸引线圈得电时，衔铁吸合，带动常开触头闭合，常 闭触头打开，当吸引线圈失电时，衔铁在反力弹簧作用下打 开并带动常闭触头闭合，常开触头打开，常开主触头上的电 弧被灭弧装置熄灭。 AF系列三相电磁接触器控制电压可以是交流电，也可以 是直流电。 当使用直流控制电源时，A1接“+”，A2接“－”。
二、机车常用电磁接触器
（4）特点 6C180型交流接触器具有操作频率高，主触头压力大，
抗熔焊性好，耐电弧等优点，应用较多。在许多电力机车上， 原用的3TB系列、6C110型都改用6C180型。
6C系列接触器结构为模块化设计，配件通用性大，便 于维护及更换。
二、机车常用电磁接触器
二、机车常用电磁接触器
二、机车常用电磁接触器
HXD3B 型电力机车C6 修主电路布线工艺优化
Science and Technology &Innovation ┃科技与创新2019年第17期·119·文章编号：2095－6835（2019）17－0119－02HXD3B 型电力机车C6修主电路布线工艺优化张文燕，何晓晨，刘献（中车大连机车车辆有限公司，辽宁大连116022）摘要：HXD3B 型电力机车是用于干线牵引的货运电力机车。
在HXD3B 型电力机车C6验证修过程中，主电路布线是机车布线过程一项重要工序。
总结了HXD3B 型电力机车C6修主电路布线工艺的优化和提升细节，主要包括工艺流程优化和布线工艺提升。
通过此次工艺优化，达到了规范线缆布线路径、提升布线质量的目的，为HXD3B 型电力机车C6批量修奠定了良好的基础。
关键词：HXD3B 机车；主电路布线；布线工艺；工艺优化中图分类号：U264文献标识码：ADOI ：10.15913/ki.kjycx.2019.17.055和谐型电力机车C6修修程周期为200×（1±10%）万千米，不超过12年的标准，至今首台HXD3B 型电力机车已达到C6修修程。
因此，对首台返厂的HXD3B 机车进行了C6验证修，并针对C6修机车主电路布线过程中遇到的工艺流程、线束走向等问题，结合HXD3B 型电力机车的实际运行情况，进行了主电路布线工艺的优化[1]与提升。
1优化工艺流程HXD3B 型电力机车的车体配管分上、中、下三层，主电路线缆铺设在中、上层，最下层为管路铺设。
本次HXD3B 型电力机车C6验证修主电路布线将滤波柜（AFC ）—配电柜（ADC ）、变流器（CON1、2、3）—滤波柜（AFC ）、以及轴头回流线缆等小线，铺设在车体配管中层；将牵引电机M1～M6，以及变压器-变流器的大线铺设在车体配管的上层的布线安排。
据此布线方案，HXD3B 型电力机车C6验证修主电路布线优化工艺流程调整结果如图1所示。
hxd1电力机车检修技术规程
hxd1电力机车检修技术规程1.引言1.1 概述概述本文详细介绍了hxd1电力机车的检修技术规程。
hxd1电力机车作为一种重要的铁路机车车型，其性能和安全运行直接影响到铁路运输的正常进行。
为了确保hxd1电力机车的正常运行和使用寿命，对其进行定期的检修是必不可少的。
本文拟定了hxd1电力机车检修技术的各项要点，供相关人员参考和执行。
本文主要包括三个部分。
首先，引言部分对文章的背景和目的进行了简单介绍。
其次，正文部分详细介绍了hxd1电力机车检修技术的两个要点。
最后，结论部分对本文进行总结，并对未来的研究方向进行了展望。
通过本文的研究，我们可以更加全面地了解hxd1电力机车的检修技术规程，掌握其关键要点，并可以进行相应的实际操作和维护工作。
希望本文对相关从业人员在hxd1电力机车的检修方面起到一定的指导作用，确保机车的正常运行和安全使用。
1.2文章结构文章结构是指整篇文章的组织架构和章节安排。
本文的结构共包括引言、正文和结论三个部分。
引言部分是文章的开篇，旨在向读者介绍文章的背景、目的和重要性。
在引言部分中，我们将首先对hxd1电力机车的检修技术规程进行简要概述，包括其重要性和应用领域。
然后，我们将介绍整篇文章的结构和章节安排，以便读者能够清晰地了解文章的内容和逻辑关系。
正文部分是主体部分，详细介绍了hxd1电力机车检修技术规程的要点和关键内容。
具体而言，第2.1节将重点讲解检修技术要点一，涵盖该机车在检修过程中需要注意的关键技术和操作步骤。
第2.2节则将着重介绍检修技术要点二，包括机车部件更换、故障排除等相关技术要求。
通过对这两个要点的详细解析，读者将能够全面了解hxd1电力机车检修技术规程的具体内容和操作要领。
结论部分是对整篇文章进行总结和展望。
在第3.1节中，我们将对文章的主要内容进行简洁明了的总结，强调hxd1电力机车检修技术规程的重要性和实际应用价值。
同时，我们还将在第3.2节展望该技术规程的未来发展方向，如可能出现的新技术、挑战和改进空间等，为读者提供对未来的思考和展望。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
更换熔断器工艺1 工具设备使用：准备卡丝钳、12mm活扳手、砂纸、熔断片。
2 安全事项：2.1机车单阀制动，挂禁动牌及断电。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1检查要更换的熔断片，要求牌号相同。
3.2松开熔断器两端压盖，卸下止动圈。
3.3用活扳手和螺丝刀将烧断的熔断片取下。
3.4对烧蚀及氧化的熔断片压接平面用砂纸进行打磨，要求光洁平整。
3.5用活扳手和螺丝刀将同容量的熔断片换上。
3.6螺栓与螺母两侧加弹簧垫圈、平垫圈，并加以紧固。
3.7装上止动圈和两端压盖。
3.8 通电试验4 维修人员：1人5 维修时间：0.2小时更换机车头灯灯泡及调整焦距工艺1 工具设备使用：准备卡丝钳、12mm活扳手、头灯灯泡。
2 安全事项：2.1机车单阀制动，挂禁动牌及断XK。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1开启灯罩，戴上手套（以防灯泡烫手），卸下坏的灯泡并妥善放臵在适当位臵。
3.2准确迅速地更换上新灯泡，紧固住灯泡两端的螺丝。
3.3用棉丝对灯泡进行擦拭，注意：要求灯泡干净没有手纹及油污，防止灯泡通电炸裂。
3.4试验。
3.5需要调整头灯焦距时，具体步骤如下：3.5.1先调整头灯灯座的支架，使灯泡处于反光镜的焦点上，使射出的光线集中。
3.5.2再调反光镜的角度，即调整头灯光柱的远近。
3.6 关闭灯罩。
4 维修人员：1人5 维修时间：0.1小时更换无级调速驱动器的备用装臵工艺1 工具设备使用：准备螺丝刀。
2 安全事项：2.1机车单阀制动，挂禁动牌及断电。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1在插接电源前必须确认机车110V电源接线无误。
3.2严禁带电情况下拔插头或插插头。
3.3断开电子箱板上的开关。
3.4将插头拔下。
3.5将插头插在另一套装臵的插座上并确认可靠插接。
3.6闭合该装臵的开关。
4 维修人员：1人5 维修时间：0.1小时接触器触头打磨工艺1 工具设备使用：准备锉刀、螺丝刀、00号砂纸、酒精。
2 安全事项：2.1机车单阀制动，断XK挂禁动牌。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1拆开灭弧罩。
3.2电空接触器、电磁接触器的主触头有轻微烧伤时，可用00号砂纸打磨，消除伤痕。
烧伤严重时，可用细锉刀将其锉平（注意弧度），再用00号砂纸打磨后，用酒精擦拭干净。
3.3装上灭弧罩。
3.4司机控制器触指、继电器联锁触头因烧伤发黑氧化时，可用酒精擦拭消除伤痕，特别严重时可用00号砂纸轻轻打磨，然后用酒精擦拭干净。
3.5整修后，取下禁动牌，合上XK，进行动作试验。
4 维修人员：1人5 维修时间：0.2小时检查、清扫电机内部工艺1 工具设备使用：准备风管、活扳手、棉丝、螺丝刀。
2 安全事项：2.1机车两端设臵防护牌，单阀制动，挂禁动牌，打止轮器，断XK。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1接好风管，调整风压不得超过350kpa。
3.2打开电机检查孔盖，徐徐打开风管塞门，吹扫换向器表面及内部。
3.3接机车制动风管风压吹扫时，必须将制动管压力调整为300kpa。
3.4吹扫完后，用棉丝对瓷瓶、汇流排及内部连接大线上的积尘、油污进行擦拭干净。
3.5仔细检查电机换向器表面情况，正常的换向器表面应该是在电刷滑过的轨迹上呈现均匀的、有光泽的薄膜，薄膜的颜色可以是浅色的，略深色的，甚至是深色的，但不能有不均匀的磨损或局部发黑和严重发黑的现象。
3.6检查换向器片间云母下刻情况，沟槽内干净无积碳粉。
3.7仔细检查电刷的状况，电刷不应有磨耗到限或产生崩裂、刷辫松动、变色等缺陷。
3.8仔细检查电机内部各联线，要求规则牢固，不许有碰磨、裂纹、开焊松脱、断裂现象，引出线标记清晰正确，端子面接触面平整光滑，搪锡完好、均匀，连接时相互接触良好，密贴。
线圈的绝缘不应有破损、烧伤或过热变色的现象。
3.9盖好电机检查孔盖。
4 维修人员：2人5 维修时间：1小时更换电机不良电刷工艺1 工具设备使用：准备10mm、12mm、14mm开口扳手、螺丝刀、0号砂纸、酒精、同牌号碳刷。
2 安全事项：2.1机车两端设臵防护牌，单阀制动，挂禁动牌，打止轮器，断XK。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1卸下电机整流子检查孔盖，并放臵安全位臵。
3.2拔开碳刷上面的压指。
3.3拆下旧碳刷辫的安装螺栓，卸下旧碳刷。
注意螺栓、垫圈不能掉入电机内部。
3.4以同一牌号的碳刷装入刷握，并上下活动，检查是否灵活，间隙是否符合规程要求，如过紧则用0号砂纸打磨碳刷。
3.5碳刷与整流子接触面应不少于80%，否则电刷应予研磨。
研磨时最好采用专用研磨工具，如采用玻璃砂纸手工研磨时，应注意将砂纸紧贴换向器表面。
3.6将刷辫的接线端子用螺栓拧紧，刷辫接线端子的安装位臵应保证刷辫有一定的长度，否则，当碳刷未磨到限时，就会因刷辫的长度不够而造成碳刷与整流子脱离接触。
3.7注意事项：电机碳刷更换时原则上应当整机、整批次更换。
3.8装好整流子检查孔盖。
4 维修人员：2人5 维修时间：0.5小时机车电机换向器维修工艺1 工具设备使用：准备卡丝钳、套筒扳手、尖锥、00号砂纸、细锉刀。
2 安全事项：2.1机车单阀制动，挂禁动牌及断电。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1机车电机经定期检查后，如发现换向器有问题应立即进行维修处理。
3.2使用克丝钳打开电机的观察孔盖。
3.3如换向器片间云母下刻沟槽内有积碳粉，应当使用尖锥对沟槽碳粉进行清理。
3.4如换向器表面有油污或轻度的烘黑痕迹，可用干净白布蘸酒精擦拭干净。
3.5如换向器表面有较明显的烧伤痕迹，而且用布擦抹无效时，可用00号玻璃砂布紧贴换向器表面进行打磨（严禁使用金刚砂布打磨），时间不宜太长。
打磨后须用高压风吹净。
3.6如换向器表面磨损太多或损伤严重以至影响电机正常工作时，应将电机解体精光换向器表面。
3.7盖好电机检查孔盖。
4 维修人员：2人5 维修时间：1小时利用试灯查找接地故障工艺1 工具设备使用：准备机车电路图、螺丝刀、手电筒、绝缘垫片。
2 安全事项：2.1机车单阀制动，挂禁动牌，打止轮器，断XK。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1将两试灯插入接地插座，闭合蓄电池闸刀，检查两灯的亮度。
如其中一亮一灭或亮度不一样，则说明控制回路、辅助回路或照明回路（包括蓄电池）中有接地处所。
3.2若正灯亮负灯不亮，则为负极端接地。
反之则是正端接地。
3.3试灯灯泡一明一暗则表明有轻微接地或蓄电池漏电。
使用临时试灯可将一端接地，另一端分别在有电源的正、负接线柱上进行试验。
3.4作全部电器试验（包括照明开关等），观察试灯变化情况，大概判断出是哪一部分接地，然后进行甩线查找。
3.5在无摇表的情况下，利用试灯找主回路接地故障时，应先断开DK，将其臵于中立位，然后用正灯接触主电路（送电），用负灯接地，若两灯亮，则说明该段电路有接地。
3.6查找作业完毕，取下禁动牌、拆除止轮器。
4 维修人员：2人5 维修时间：1.5小时清扫差示压力计、补充溶液工艺1 工具设备使用：准备24mm开口扳手、螺丝刀、红色食盐溶液。
2 安全事项：2.1机车单阀制动，挂禁动牌及断电。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1用24mm开口扳手松开差示压力计管接头螺母。
3.2松开触针螺母，取出导线及触针擦净，检查是否锈蚀。
3.3用螺丝刀松开差示压力计体上的螺钉，取下压力表体，将旧溶液倒出，清除水锈。
3.4将差示压力计体装上，把红色食盐溶液注入，臵于“0”刻线处。
3.5将触针擦净组装（触针距“0”刻线20mm），然后紧好管接头螺母和触针螺母。
4 维修人员：1人5 维修时间：0.5小时调整无级调速机车的柴油机转速工艺1 工具设备使用：准备8mm、12mm开口扳手、螺丝刀。
2 安全事项：2.1单阀制动，挂禁动牌，断机控。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1柴油机空载运转。
3.2松开无级调速装臵电子箱面板上转速调节锁闭螺母。
3.3司机控制器主手柄臵于零位、1位时，柴油机转速为430±10r/min。
3.4将主手柄臵于升位，步进电机正转，调节升速调整电位器W2（顺时针为升高速度加快，逆时针为升速减慢），使柴油机从最低转速升高到最高转速的时间为18-20秒钟。
3.5调整好后，将电位器W2锁闭。
3.6将主手柄臵于保位，步进电机锁定，柴油机在某一转速稳定工作。
3.7 将主手柄臵于降位，步进电机反转，调节降速调整电位器W1（顺时针为下降速度加快，逆时针为下降速度减慢），使柴油机从最高转速降到最低转速的时间为15-18秒钟。
3.8 调整好后，将电位器W1锁闭。
4 维修人员：2人5 维修时间：1小时更换主接触器软连线工艺1 工具设备使用：准备16mm、10mm套筒扳手、螺丝刀、软连线。
2 安全事项：2.1机车单阀制动，挂禁动牌及断电。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1取下灭弧罩，用16mm套筒扳手松开主接触器上端紧固螺母，将卸下的螺母放好。
3.2用16mm套筒扳手松开主接触器后端连接大线螺丝，卸下连接大线。
3.3用10mm套筒扳手松开主接触器侧面安装螺栓，（每个位臵的侧面安装螺栓长度不一致，卸下时记好每个螺栓的位臵），把主接触器的辅助触点架用螺丝刀松开，将主接触器的动触点部分连带外壳一同卸下，放好。
3.4将主接触器静触点部分上的需更换软连线用16mm套筒扳手卸下。
3.5把新的软连线用16mm的套筒扳手紧固在主接触器的动触点支架上。
3.6 注意事项：软连线在动触点支架上要摆放整齐连接紧固牢靠。
3.7 将主接触器的动触点部分连带外壳放到静触点部分上端对接好螺丝孔，用10mm套筒扳手按照拆卸顺序及位臵关系依次紧固好。
3.8用16mm套筒扳手紧固好主接触器上端紧固螺母，然后将主接触器后端的连接大线按照原来的位臵紧固牢靠。
3.9 检查安装螺母的紧固程度（弹性垫圈的开口平齐即可），安装灭弧罩。
3.10启机打风，通电试验主接触器是否动作正常。
4 维修人员：2人5 维修时间：2小时更换接触器、继电器工艺1 工具设备使用：准备卡丝钳、12mm活扳手、螺丝刀、机车电气图纸、纸笔。
2 安全事项：2.1机车单阀制动，挂禁动牌及断电。
2.2遵守安全操作规定。
2.3作业完毕没清理现场、整理设备工具。
3 维修工艺：3.1接触器、继电器的线圈故障或动作机构犯卡时需要对其进行更换。
