凝胶法氢氧化铝制备三聚磷酸铝工艺参数研究

复方氢氧化铝凝胶的制备和质量控制西南国防医药2006年第16卷第3期?295?表3两组治疗前后血液变学的比较及组间差值比较治疗组(n=39)对照组(n=43)项目一治疗前治疗后治疗前治疗后红细胞压积.31±3.23.±3.55②③45.±2.43.31±4船************.31士3.23.士3.55④45.±2.43.31±4船(%)全血粘度.±.值.位±0.4.5.43~0.97542144.46±O...±.值.位±0..±O.4(mpn/8)血浆比粘度2.31±0.31.50±O.4d).2.2l±0.31.船±0.41~:细胞聚集指数1.52±O.2l1.04±0.87(嘞1.钙±O,鹅1.24~052注{治疗前后比轻.①尸(O,∞,②J口(0.ol;与对照组比较,@尸(0.∞2.3两组治疗前后对血液流变学的变化结果表明:治疗组红细胞压积,全血粘度,红细胞聚集指数在治疗后显着下降(尸<0.o5),血浆比粘度显着下降,(P<0.05),而对照组各项指标亦显着下降(P<O.05)组间差值比较中,各项指标下降的作用,治疗组显着优于对照组(P<O.05),见表3.2.4不良反应治疗组在使用银杏达莫注射液后复查血常规,小便常规,血糖,肝功,肾功及心电图均无变化,亦未见毒副作用出现.3讨论银杏达莫注射液是从银杏叶中提取的有效成分与双嘧达莫精制而成的复合剂,含有银杏黄酮甙(24%),银杏苦内酯(3.1%),白果内酯(2.9%),双嘧复方氢氧化铝凝胶的制备和质量控制达莫(10%),银杏叶酸小于5PPM.大量的基础和临床研究证明,这些有效成份具有多方面的生物效应.银杏达莫,①可以调整血管张力,增加红细胞变形能力和携氧能力,提高缺氧细胞对氧和葡萄糖的利用【1;②抑制血小板活化与聚集,降低血粘度,从而保护脑细胞,改善脑缺血【2;③清除有害自由基,防止缺血再灌注损伤【3;④具有缺氧状态下神经元保护作用,特异性拮抗NMDA受体,对抗兴奋性氨基酸的神经毒性.本研究结果表明,银杏达莫组的总有效率明显高于对照组;神经功能缺损的改善作用明显高于对照组;从血液流变学指标变化亦可以看到,银杏达莫注射液能显着降低治疗组的全血粘度.治疗过程中未见不良反应,是一种安全,有效的治疗药物,值得在脑血管疾病预防和治疗中大力推广.参考文献[1]Yssuooyam.GinkgobilobaextractprotectsbrainneuI螂agaiIIstoxidatirestressindueedbyhydroge.pe(Ie[J】.Brain- remeax~h,1996,712(12):349—352.[2]曾海涛,曾海波.近来银杏叶提取物研究进展[J].国外医学.中医中药分册,2000,22(4):199—202.[3)MY.Gi,~obilobaextractprotectionofbrainnetlronsfrom inducedbyfreeradicals[M].Illinois:AOCSPress Champaign,1996:250-255.收稿日期:200504.27李俊山0,邓夕军0,王雪明0(1.解放军总医院第309临床部,北京100091)摘要目的:研究复方氢氧化铝凝胶的制备方法.方法:以氢氧化铝和白芨胶为主约,制备复方氢氧化铝凝胶;利用氢氧化铝凝胶的质控标准进行检测.结果:白芨胶对复方氢氧化铝凝胶的鉴别,制酸力,含量测定均无影响.结论:该凝胶的制备工艺简单,性质稳定,质量可控.关键词氢氧化铝;白芨胶;凝胶中图分类号R914.3文献标识码B文章编号1004—0t88(~906)030295.03作为消化性溃疡的首选制酸剂,氢氧化铝可以中和胃酸,又抑制蛋白酶的活力,缓解因溃疡引起的疼痛作用显着,其水剂疗效优于粉剂,粉剂疗效优于片剂,但对于溃疡性出血和促进溃疡愈合效果不明显…;中药白芨是一种传统的止血药,具有收敛止血,消肿生肌的功效,所含主要成分——白芨胶,水溶性好.粘附性强,无抗原性和毒副作用【2J,笔者依据两种药物的特性,联合应用,制备了氢氧化铝的复方制剂.1药品与仪器1.1药品氢氧化铝粉(北京燕京制药厂),白芨饮片(北京绿野药业有限公司),其他原料均为药用规格.1+2仪器JMV50型胶体磨(上海冠联制药装备有限公司).296-西南国防医药2006年第l6卷第3期2白芨胶的提取取白芨饮片500g加入纯化水5000ml浸泡24h,过滤;残渣加入纯化水1000ml煮沸10rain,不断搅拌,趁热过滤,重复操作3次,合并滤液,浓缩,放冷,加乙醇调整醇浓度为70%一75%,产生白色絮状物, 过滤回收乙醇,将絮状物用95%乙醇洗涤3次,6o～80℃烘箱干燥3b,得自芨胶干粉.提取率约为25%.3处方与制备3.1处方氢氧化铝粉80g,白芨胶30g,甘油5og,甜菊甙1g,糖精钠lg)苯甲酸钠5g纯化水加至1000 ml.3.2制法取白芨胶30g加入适量纯化水充分溶胀(1),另取甜菊甙1g,糖精钠1g,苯甲酸钠5g,用400 IIll纯化水溶解,加入氢氧化铝粉80g,甘油50g混匀, 置胶体磨中,开机研磨后放入容器中,取纯化水适量清洗胶体磨数次,洗液并入容器,纯化水至全量,搅拌均匀,即得.4质量控制4.1外观本品为乳白色粘稠的混悬液,不溶性微粒均匀,振摇分装后,颗粒沉降缓慢,沉降后不结块. 分散性好.4.2鉴别【]取本品5nll,加稀盐酸l0nll,加热溶解后,放置室温,加氨试液至生成白色沉淀,滴加茜素磺酸钠指示液数滴,沉淀显樱红色.4.3制酸力L】取本品约1+5g,精密称定,置200ml 具塞锥形瓶中,精密加盐酸滴定液(O.1mol/L)50ml, 密塞,在37℃不断振摇1h,加溴酚蓝指示液6～8 滴,用氢氧化钠滴定液(0.1mot/L)滴定至溶液显蓝色.每1g消耗盐酸滴定液0.1mol/L应为l2.5—25.0Hd表1样品制酸力测定结果(n=3)样品批号制酸力()19.2020.0219.344.4含量测定取本品约8g,精密称定,加盐酸与水各l0Hd,加热溶解后,放冷至室温,滤过,滤液置250ml量瓶中,滤器用水洗涤,洗液并入量瓶中,用水稀释至刻度,摇匀,精密量取25Hd,加氨试液中和至析出沉淀,再滴加稀盐酸至沉淀恰溶解为止加醋酸一醋酸铵缓冲液(PH6.O)lO"ml,再精密加乙二胺四醋酸二钠滴定液(O.05mol/L)ZSml,煮沸3—5rain,放冷至室温,加二甲酚橙指示液lIIll,用锌滴定液(O.05mol/ L)滴定至溶液白黄色转变为红色,并将滴定的结果用空白试验校正.每ln1l乙二胺四醋酸钠滴定液(O+05 tool/L)相当与2.549nag的Al2.衰2样品含量测定结果(n=3.%)样品批号氧化铝古t(r,/g)3.964.033.9l5稳定性5.1沉降比试验取本品5OIIll鹭于刻度量筒内,摇匀,静上3h后,其沉降体积比,加入白芨胶的凝胶F 值约为0.96,不加白芨胶为0.47.5.2重新分散试验取样品100ml置于100ml量筒内以每分钟2o转的速度转动,经过数秒时间的旋转, 量简底部的沉淀物重新分散均匀.5.3留样观察取上述样品3批留样观察3个月,按中国药典质控标准检测,未见明显变化.6讨论6.1白芨为兰科植物白芨的根,性苦,平,微寒,无毒,主治疮疡及出血,有止血,生肌之功效【3】,从白芨中提取的白芨胶为一种粘多糖类的高分子化合物,由4分子甘露糖和1分子葡聚糖聚合而成的葡配甘露糖,具有抑菌,抗炎,抗肿瘤,抗凝血等作用,在体内可生物降解,经肝脏代谢水解为二氧化碳和水,可形成亲水凝胶,无抗原性和毒副作用,由于白芨胶水溶性好,粘附性强,本身就是治疗咳血,消化道出血及溃疡,创伤,痈疥疮疡的良药,近年来受到广泛关注,研究表明:(1)白芨胶可长时间附着在胃肠粘膜上形成一道屏障,减少胃酸及胃蛋白酶答对胃肠粘膜的损伤,且白芨胶有刺激胃肠粘膜愈合的作用.(2)白芨胶的局部止血作用原理类似凝m酶,可促进出血创面血小板的聚集,缩短凝血时间及凝血酶原时间,从而促使继发性血栓形成【4】.(3)白芨胶可提高创面愈合的速度和质量,增加巨噬细胞数量可能是其促愈合的重要机制之一J.6.2在本制剂中,白芨胶既是助悬剂又有一定的药理作用,测定结果显示,白芨胶对复方氢氧化铝凝胶一眈¨=兮:窖{兮l孚l毫猢西南国防医药2006年第l6卷第3期'297'的制酸力和含量测定无影响.6.3由于白芨胶味苦,患者不耐受,故加入l%的甜菊甙和1ok的糖精钠矫味.参考文献[1]芮耀诚.临床药物治疗学[M].上海:第二军医大学出版社,2001:391-392.[2]中华人民共和国药典(2OO5版二部)[M].北京:化工工业出版社,2O05:405.406.银屑病患者性激素变化的临床观察刘太华,许泽娟,张忠奎,罗陈(1.成都军区总医院皮肤科,川f[3】李时珍.本草纲目[M].北京:人民卫生出版社,1977:765.768.[4]郑虎占.中药现代化研究与应用[M].北京:学苑出版社,1997:1594.1595.[5]孙仁山,陈晓红,粟永萍,等.白芨对大鼠创面愈合几个要素的影响[J].中国临床康复杂志,2OO3,7(29):3927,3929.收稿日期:2005.11.08摘要目的:探讨银屑病性激素的变化情况.方法:采用放免法检测20例银屑病治疗前血清中性激紊含量,并与正常人和治疗后进行对照.结果:与正常人相比,FSH,PRL和&有明显差别,与治疗后相比,FSH和E2有明显差别.结论:性激素紊乱可能与银屑病发病有关.关键词性激素;银屑病中圈分类号R758.63文献标识码B文章编号1004—0188(2006)03-0297-02银屑病是T淋巴细胞免疫异常(Thl/Th2平衡失调),角质形成细胞(KC)高度增殖,炎症浸润和微血管异常.银屑病患者Thl/Th2平衡失调,分泌大量细胞因子,如IL—l,IL一2,IL一6,IL一8,IL一10,TNF等导致KC细胞大量增殖和表皮的炎症uI3].近年来随着神经内分泌免疫学的发展,有研究观察到某些性腺激素可抑制炎症反应,诱导人T细胞表型分化,对维持Thl/Th2的平衡有一定的作用l4].本文采用放免法观察银屑病性激素的变化情况.1资料与方法1.1临床材料观察组为确诊银屑病的病人2O例,为便于对比,全部选取男性患者,入院前未作任何药物治疗者;年龄l8～6o岁,平均35.3岁;SPAI评分, 2561分,平均38.3分;健康人对照组l4例,全部为男性,为常规体检的健康人,年龄20—57岁,平均36. 8岁.治疗后对照组,在20例银屑病患者中有12例在治疗后观察了血清性激素的变化情况,年龄2l～54 岁,平均34.9岁,治疗时间14～28d,平均治疗时间22.5d,治疗后SPAI评分,O～25分,平均l2.5分.1.2治疗方法主要治疗方案:口服维氨酯,阿维A,甲氨喋呤等,外用卤米松乳膏及维A酸乳膏,窄谱中波紫外线照射,0.5—0.7J/em2,中药.1.3性激素观察方法收集各组观察对象的血清,采用放免法检测血清中黄体生成素(LH),卵泡刺激素(rsn),催乳素(PRL),雌二醇(E2),孕酮(PROG)和睾酮(T).2.1结果表1银屑病和健康人性激素比较(±s.n=34)注:两组性激素比较,q3P<0.05;②P>0.05表2银屑病治疗前后性激素比较(±s.n=24)指标银屑病治疗前(n=12)银屑病治疗后(n=12)注:治疗前后比较,①P<O.05;②P>O.05与健康人相比,银屑病病人的FSH增高,PRL和。

锂离子电池用铝酸盐复合材料的制备及其性能研究锂离子电池是目前使用最广泛的电池之一，其具有高能量密度、长周期寿命、低自放电等优点。

然而，其发展受到了一些因素的限制，如材料成本、安全性、能量密度和耐久性等。

其中，电池正极材料的选取和制备具有关键性的作用。

铝酸盐材料是一类具有优良性能的正极材料，能够提高锂离子电池的性能。

本文将介绍锂离子电池用铝酸盐复合材料的制备及其性能研究。

第一部分制备方法铝酸盐复合材料的制备方法较为复杂。

本文采用氧化铝、氢氧化铝和磷酸铝为原材料，采用溶胶-凝胶法进行制备。

其主要步骤如下：1. 物料准备：氧化铝、氢氧化铝和磷酸铝按一定比例混合，制成均匀的混合物。

2. 溶解：将混合物加入少量的水中，搅拌均匀，使其形成溶胶。

3. 凝胶：加入一定量的硝酸铵，使其转化为凝胶。

凝胶的形成过程中需要加热，并保持一定的酸性。

4. 烘干：将凝胶进行烘干，得到干胶。

5. 煅烧：将干胶进行高温煅烧，使其形成铝酸盐复合材料。

6. 碾磨：对铝酸盐复合材料进行碾磨，使其形成均匀的粉末。

第二部分性能研究铝酸盐复合材料的性能研究包括结构分析、电化学性能和循环寿命等方面。

1. 结构分析：利用X射线衍射仪（XRD）和扫描电子显微镜（SEM）对铝酸盐复合材料的结构进行分析。

研究结果表明，铝酸盐复合材料具有均匀的结构，粒度大小均匀，表面光滑，能够提高电池的能量密度和循环寿命。

2. 电化学性能：利用循环伏安法对铝酸盐复合材料的电化学性能进行测试。

结果表明，该材料具有较高的容量和较低的电压平台，能够提高电池的性能。

3. 循环寿命：采用充放电循环法对铝酸盐复合材料的循环寿命进行测试。

研究结果表明，该材料的电极容量稳定，循环寿命高，能够提高电池的使用寿命。

第三部分市场应用锂离子电池用铝酸盐复合材料具有较高的能量密度、较低的内阻和较长的使用寿命，已经成为锂离子电池领域的重要发展方向。

其应用于电动汽车和手机等产品中，具有广阔的市场前景。

三聚磷酸铝的制备工艺1反应机理：三聚磷酸铝的分子式：AlH2P3O10.2H2O，它是由氢氧化铝与磷酸反应生成的，反应分以下几步进行：A，中和反应：Al(OH)3+3H3PO4 = Al(H2PO4)3+3H2OB，聚合脱水反应：在加热情况下发生聚合脱水反应：Al(H2PO4)2P3O10+2H2OC，与水分子结合：AlH2P3O10+2H2O = AlH2P3O10.2H2O2原料的选择：工业氢氧化铝(含Al2O3>60%),工业磷酸(含H3PO4>50%)。

3配方设计：根据反应式及文献资料，P2O5/Al2O3=3.0~3.2时，最终反应物中的三聚磷酸铝可达到95%，P2O5/Al2O3<3.0时，有较多的磷酸铝等副产物，P2O5/Al2O3值太大时，也会有其他聚合状态的副产物出现，因此，实验时，应使P2O5/Al2O3=3.0~3.2。

通过实验，确定最佳的P2O5/Al2O3值。

4工艺设计：A，中间产物Al(H2PO4)3的制备：按P2O5/Al2O3=3.2配备物料Al(OH)3和3H3PO4，先加入磷酸量1/3的水于反应器中，在不断搅拌下加入磷酸，然后再加入固体氢氧化铝，为提高反应速度，初始时加温到40℃，因中和反应为放热反应，体系温度会迅速升高，此时应停止加热，并应该控制温度在70~80℃，反应时间为1.5~2h。

B，中间产物干燥：选用真空干燥箱作为干燥设备，控制真空度（压力）为6~8×10-4Pa，控制温度为100~110℃，干燥时间26h。

C，缩合反应生成三聚磷酸铝：采用两部缩合法，第一步控制温度为250~260℃，反应时间为2.5h，此阶段主要形成无定形态；第二步温度升高到380~400℃，并保持温度在此范围内，反应时间为2.5h，中间产物Al(H2PO4)3脱水缩合，生成三聚磷酸铝。

D，三聚磷酸铝的粉化：三聚磷酸铝硬度大，机械强度高，不易粉粹，可采用水淬的方式进行预处理，降低粉粹难度，即将较高温度的三聚磷酸铝放入有少量磷酸的冷水中进行水淬。

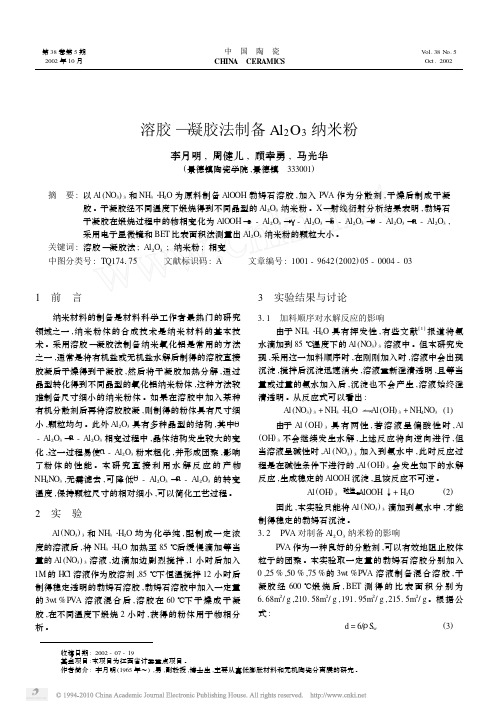

溶胶—凝胶法制备Al 2O 3纳米粉 收稿日期:2002-07-19 基金项目:本项目为江西省计委重点项目。

作者简介:李月明(1965年～),男,副教授,博士生,主要从事低膨胀材料和无机陶瓷分离膜的研究。

李月明,周健儿,顾幸勇,马光华(景德镇陶瓷学院,景德镇　333001)摘　要:以Al (NO 3)3和NH 3・H 2O 为原料制备AlOOH 勃姆石溶胶,加入PVA 作为分散剂,干燥后制成干凝胶。

干凝胶经不同温度下煅烧得到不同晶型的Al 2O 3纳米粉。

X —射线衍射分析结果表明,勃姆石干凝胶在煅烧过程中的物相变化为AlOOH →ε-Al 2O 3→ -Al 2O 3→δ-Al 2O 3→θ-Al 2O 3→α-Al 2O 3,采用电子显微镜和BET 比表面积法测量出Al 2O 3纳米粉的颗粒大小。

关键词:溶胶—凝胶法;Al 2O 3;纳米粉;相变中图分类号:TQ174175 文献标识码:A 文章编号:1001-9642(2002)05-0004-031　前　言纳米材料的制备是材料科学工作者最热门的研究领域之一,纳米粉体的合成技术是纳米材料的基本技术。

采用溶胶—凝胶法制备纳米氧化铝是常用的方法之一,通常是将有机盐或无机盐水解后制得的溶胶直接胶凝后干燥得到干凝胶,然后将干凝胶加热分解,通过晶型转化得到不同晶型的氧化铝纳米粉体,这种方法较难制备尺寸细小的纳米粉体。

如果在溶胶中加入某种有机分散剂后再将溶胶胶凝,则制得的粉体具有尺寸细小,颗粒均匀。

此外Al 2O 3具有多种晶型的结构,其中θ-Al 2O 3→α-Al 2O 3相变过程中,晶体结构发生较大的变化,这一过程易使α-Al 2O 3粉末粗化,并形成团聚,影响了粉体的性能。

本研究直接利用水解反应的产物NH 4NO 3,无需滤去,可降低θ-Al 2O 3→α-Al 2O 3的转变温度,保持颗粒尺寸的相对细小,可以简化工艺过程。

2　实　验Al (NO 3)3和NH 3・H 2O 均为化学纯,配制成一定浓度的溶液后,将NH 3・H 2O 加热至85℃后缓慢滴加等当量的Al (NO 3)3溶液,边滴加边剧烈搅拌,1小时后加入1M 的HC l 溶液作为胶溶剂,85℃下恒温搅拌12小时后制得稳定透明的勃姆石溶胶,勃姆石溶胶中加入一定量的3w t %PVA 溶液混合后,溶胶在60℃下干燥成干凝胶,在不同温度下煅烧2小时,获得的粉体用于物相分析。

无机金属防锈颜料三聚磷酸铝的制备实验报告无机金属防锈颜料三聚磷酸铝的制备实验报告一、引言防锈涂料是一种常用的涂料，它可以有效地防止金属制品受到氧化和腐蚀。

而无机金属防锈颜料三聚磷酸铝就是一种常用的防锈颜料。

本实验旨在通过一系列化学反应制备三聚磷酸铝，并评估其作为防锈颜料的效果。

二、实验材料与方法2.1 实验材料本实验所使用的材料包括：磷酸二氢钠（NaH2PO4）、氯化铝（AlCl3）、氯化铵（NH4Cl）、氢氧化钠（NaOH）、蒸馏水、乙醇等。

2.2 实验方法2.2.1 制备三聚磷酸铝的溶液取一定质量的磷酸二氢钠溶解于适量蒸馏水中，搅拌均匀。

然后，将氯化铝和氯化铵按一定摩尔比例混合，并加入到磷酸二氢钠溶液中，继续搅拌。

最后，向溶液中滴加适量的氢氧化钠溶液，直到溶液呈现微酸性。

2.2.2 沉淀处理将制得的溶液倒入锥形瓶中，放置一段时间，使三聚磷酸铝沉淀。

然后，将沉淀用蒸馏水洗涤数次，以去除杂质。

最后，用乙醇进行最后一次洗涤，将洗涤后的沉淀放置在通风处晾干。

2.2.3 评估防锈效果将制备好的三聚磷酸铝颜料与适量的树脂混合，制备成防锈涂料。

然后，将该涂料涂覆在金属试样上，并进行腐蚀实验。

对比未涂覆涂料的试样，评估三聚磷酸铝的防锈效果。

三、结果与讨论通过以上实验步骤，成功制备了三聚磷酸铝的沉淀物。

制备过程中，磷酸二氢钠与氯化铝、氯化铵反应生成三聚磷酸铝沉淀。

而加入适量氢氧化钠的目的是调节溶液的酸碱性，使得沉淀生成更为稳定。

制备得到的三聚磷酸铝沉淀经过洗涤和晾干后，可以作为防锈颜料使用。

将其与树脂混合，制备成防锈涂料后，涂覆在金属试样上进行腐蚀实验。

实验结果显示，涂覆了三聚磷酸铝颜料的试样相比未涂覆颜料的试样，具有更好的抗腐蚀性能。

三聚磷酸铝颜料能有效地阻隔氧气和水分进入金属表面，从而减少金属的氧化反应，延长金属制品的使用寿命。

四、结论本实验成功制备了无机金属防锈颜料三聚磷酸铝，并评估了其防锈效果。

实验结果表明，三聚磷酸铝颜料具有良好的防锈性能，能够有效地保护金属制品不受氧化和腐蚀的侵害。

摘要溶胶凝胶法是备制氢氧化铝的粉体的方法之一，是利用不同的前驱物（铝的无机化合物、铝的有机化合物）在一定PH值、水浴温度、搅拌速度的控制下水解制成氢氧化铝胶体，然后再在一定条件下转化为凝胶，经过干燥，研磨制得具有一定粒径、比表面积和晶型的超细氢氧化铝粉体。

关键词溶胶凝胶法氢氧化铝粉体AbstractPrepared by sol-gel method is made of aluminum hydroxide, one of the ways is powdery using different precursors (aluminum inorganic compounds, aluminum of organic compounds) in certain PH value, stretching temperature, stirring speed under the control of the hydrolysis colloidal, then made aluminum hydroxide in certain conditions into gel, after drying, grinding system has a certain size, specific surface area and the type of super-fine powder.Key word： sol-gel Aluminum hydroxide powder前沿超细氢氧化铝具有阻燃、消烟、填充多种功能，是一种重要的无机环保型阻燃材料。

它相比较与有机阻燃材料燃烧时产生大量的烟雾、腐蚀性气体和有毒气体等缺点，无机阻燃剂具有热稳定较好、不产生腐蚀性气体、不挥发、效果持久、没有毒性、价格低廉以及对环境危害小的优点。

氢氧化铝在常温下化学性质和物理性质比较稳定，燃烧时又不会产生二次污染，分散性和白度高。

三聚磷酸铝含量检测方法
三聚磷酸铝是一种广泛应用于涂料、油漆、食品添加剂等领域的化工原料，其含量的检测对于保证产品质量和安全具有重要意义。

目前，常用的三聚磷酸铝含量检测方法包括化学分析方法和仪器分析方法。

化学分析方法包括滴定法、重量法、碘量法等。

其中，滴定法是一种常用的方法，其原理是利用三聚磷酸铝与氢氧化钠反应生成磷酸铝和水，然后用氢氧化钠溶液滴定过量的氢氧化钠，通过滴定液的颜色变化来判断三聚磷酸铝的含量。

重量法是基于三聚磷酸铝在水中的溶解度较小，通过蒸发浓缩溶液，冷却结晶，干燥后称重来确定三聚磷酸铝的重量含量。

碘量法是利用三聚磷酸铝与碘反应产生深蓝色物质，通过测量深蓝色物质的重量来确定三聚磷酸铝的含量。

仪器分析方法包括气相色谱法、高效液相色谱法、红外光谱法等。

其中，气相色谱法是一种常用的方法，其原理是利用三聚磷酸铝在气相色谱柱中的分离度来确定其含量。

高效液相色谱法是基于三聚磷酸铝在液体中的溶解度差异，通过液相色谱法来确定其含量。

红外光谱法则是基于三聚磷酸铝的红外光谱特征来确定其含量。

无论使用哪种方法，都需要对三聚磷酸铝进行充分纯化和处理，以确保检测结果的准确性和可靠性。

同时，在检测过程中应严格遵守相关安全规定，避免对人体和环境造成危害。
