出入口升降柱解决方案目录第一章系统介绍 (3)1.1系统架构 (3)1.2 系统组成 (3)第二章设备介绍 (4)2.1 升降柱 (4)2.1.1升降柱简介 (4)2.1.2升降柱技术参数 (4)2.2 路障控制箱 (6)2.2.1路障控制箱简介 (6)2.2.1路障控制箱技术参数 (6)第三章施工安装方案 (7)3.1施工所需机械设备清单 (7)3.2施工流程 (7)第四章线材配件及操作说明 (10)4.1升降柱与控制系统的链接 (10)4.2外部动力电压的接入 (10)4.3按钮盒与控制系统的连接 (10)4.4操作说明 (11)4.4.1按钮盒操作 (11)4.4.2遥控器操作 (11)4.4.3应急措施 (11)第五章系统配置清单 (12)5.1系统配置清单 ......................................................................... 错误!未定义书签。
第一章系统介绍1.1系统架构系统是保证路障系统按需求起降，其控制方式灵活机动，适用于高安全车辆进出场所。
广泛应用于小区、公园、风景区、学校、停车场、机关单位、监狱、机场、码头、交通管理、使馆、石油化工、军队、航空航天、核电站等场所的车辆通道控制。
1.2 系统组成➢升降柱——由升降柱机械结构及液压一体驱动装置组成，安装在道路中，可为1根或者多根。
➢控制系统——由PLC及电气元件组成，可以接受控制信号并控制升降柱上升/.下降，并且可以与其他系统联动。
➢按钮盒——手动操作升降柱上升/下降，当停电或者故障可通过同时操作停止和下降键进行泄压，升降柱下降。
➢遥控器——可无线控制升降柱上升/下降，最远距离100米第二章设备介绍2.1 升降柱2.1.1升降柱简介液压一体升降柱（本文简称升降柱），采用液压动力源和液压动作杆集成，双向一体液压机芯。
系统是采用微型电机通过一个集成阀件的连接块与齿轮泵和油箱连接，然后与一体化液压缸装配而构成一个完整的微型液压系统，通过结构件将该系统安装于路障主体的内部，完成了电能->机械能->液压能的完整转化过程，真正实现了微型机、电、液一体化。
针对**项目一拖七液压升降柱解决方案一、液压分体升降柱说明本公司主要以：全自动液压分体升降柱与液压一体升降柱、手动升降柱为主。
液压分体升降柱直径为：168、219、275mm，标准升起高：600mm(可按要求订做400~800)，升降柱体厚度：12mm（可定制体厚）；主要用于控制道路车辆通行的设备，可以与道闸控制系统等配套使用或者单独使用；为敏感区域防止非允许车辆强行闯入而专门设计研发的，具有很高的实用性、可靠性及安全性；产品广泛用于城市交通、军队及国家重要机关大门及周边、步行街、高速公路、收费站、机场、学校、银行、大型会所、停车场等许多场合。
通过对过往车辆的限制，有效地保障了交通秩序即主要设施和场所的安全。
A、升降柱系统组成:1、地埋式路桩设备主要由升降柱体、液压传动站、电控部分三部分组成：升降柱体：采用304国标不锈钢组成（无缝钢管）焊接而成，具有高强的承重和抗撞能力；柱体内无电器、线路设置，防水、安全。
该装置埋设在车道上或大门的指定位置，通过值班人员的指令限制车辆通行。
2、液压传动站：液压传动站主要由油箱、手动油泵、全套液压电磁阀组、大功率电机、油泵、油缸、油表、高压液压油管等组成，它是整套路障系统动力源，该装置安装在升降柱一侧，与升降柱配套使用（可通过调节阀改变上升下降速度），停电可手动下放挡板，也可手动升起。
3、电控系统：自动电子控制部分：PLC控制主板、漏电开关、无接触噪音高寿命接触器等精密起动时间设置（防油缸行程到位后产生的冲击力增加了油缸的使用寿命）。
B、产品技术参数：1、系统控制：电动液压2、供电电源：380V控制电压24V。
3、系统动力功率(w)：1.5KW、2.2KW、3.75KW/5.5KW、7.5KW2、通过压力：最低可通行80吨货柜车。
5、上升时间：3S（可调）。
6、下降时间：3S（可调）。
6、工作温度：-30℃~75℃（适合）。
7、存储环境：-0℃~65℃, 防雨防潮防尘。
《基于深度学习的堆叠工件识别与定位系统的设计与实现》一、引言随着工业自动化和智能制造的快速发展，堆叠工件识别与定位技术在生产线上扮演着越来越重要的角色。
为了提高生产效率和产品质量，基于深度学习的堆叠工件识别与定位系统被广泛应用于各种场景。
本文将详细介绍该系统的设计与实现过程，以期为相关领域的研究和应用提供参考。
二、系统需求分析在系统设计之前，我们需要对堆叠工件识别与定位系统的需求进行深入分析。
首先，系统需要具备高精度的工件识别能力，以应对不同形状、大小和材质的工件。
其次，系统应具备实时定位功能，以便在生产线上快速准确地找到工件位置。
此外，系统还应具备良好的鲁棒性和可扩展性，以适应不同生产环境和需求。
三、系统设计（一）硬件设计系统硬件主要包括工业相机、光源、工控机等设备。
其中，工业相机负责捕捉工件图像，光源为相机提供合适的照明条件，工控机则负责运行深度学习算法和控制系统。
硬件设备的选择应考虑其性能、稳定性和成本等因素。
（二）软件设计软件设计包括图像预处理、深度学习模型训练、工件识别与定位等模块。
图像预处理模块负责对原始图像进行去噪、增强等处理，以便后续的深度学习算法能够更好地提取特征。
深度学习模型训练模块采用卷积神经网络等算法对工件进行分类和定位。
工件识别与定位模块则根据训练好的模型对工件进行实时识别和定位。
四、深度学习模型训练与优化（一）数据集准备为了训练出高精度的深度学习模型，需要准备足够多的标注数据集。
数据集应包含不同形状、大小、材质和摆放角度的工件图像，以便模型能够学习到各种情况下的特征。
（二）模型选择与训练在模型选择方面，可采用卷积神经网络、深度残差网络等算法。
在训练过程中，应采用合适的优化算法和损失函数，以提高模型的精度和泛化能力。
此外，还需要对模型进行调参和优化，以进一步提高其性能。
五、系统实现与测试（一）系统实现根据系统设计和需求，编写相应的软件代码和控制系统程序，实现堆叠工件识别与定位系统的各项功能。
自动升降柱施工方案(1)施工方案：液压一体升降柱一、升降柱简介及参数升降柱是一种常用的交通设施，也称升降地柱、防冲撞路桩、隔离桩等。
它广泛应用于城市交通、机场、学校、银行、停车场等场所，通过限制过往车辆，保障交通秩序和重要场所的安全。
升降柱的起降可以通过合法授权信息自动完成，全自动门升降柱则是升降柱产品的主要设备，适用于起降比较贫乏且周围有一定保安力量的场所。
主要技术参数如下：1.系统控制：一体式电动液压驱动2.最低通过压力：可通行80吨以下货柜车。
3.额定电压：AC220V50Hz。
4.系统动力功率(w)：350W。
5.上升时间：≤3-4S6.下降时间：≤3-4S7.工作温度：-30℃~75℃（适合）。
8.存储环境：-30℃~75℃。
9.材质：304不锈钢10.升降柱体高度：600mm11.标准厚度：6mm.(可选8/10/15/20mm）12.直径选择：168mm/219mm/275mm/324mm13.箱体尺寸：430*430*1130(可选）二、施工依据施工依据包括相关法律法规、技术标准、施工要求等，要求施工方在施工过程中遵守相关规定，确保施工质量和安全。
三、施工方案1.施工前准备施工前要进行现场勘查，了解环境条件，确定升降柱的位置和数量，制定施工方案和安全措施，并向相关部门申请施工许可。
2.施工过程1）开挖：按设计要求开挖基坑，保证基坑平整、垂直和尺寸符合要求。
2）安装升降柱：将升降柱放置在基坑内，调整水平度和垂直度，然后进行固定。
3）接线：按照电气图纸进行接线，保证接线正确、牢固。
4）试运行：对升降柱进行试运行，检查升降柱的起降是否正常，是否存在异常情况。
5）验收：施工完成后，进行验收，保证升降柱的质量和安全符合相关要求。
四、故障现象及处理方法在使用过程中，可能会出现升降柱无法升降、升降速度变慢等故障现象，此时需要及时处理。
具体处理方法包括检查电源是否正常、检查液压系统是否有漏油现象、检查传感器是否正常等。
半自动式升降柱尊敬的客户：感谢您选购成都祥威瑞信科技有限公司推出的升降柱。
本产品属技术性较强设备，您在使用本产品前，请认真阅读本手册。
本手册的版权成都祥威瑞信科技有限公司所有，未经许可，任何单位或个人不得复制、使用本手册资料或其中内容，违者需对所造成的损失承担责任。
本公司保留对产品进行改进、完善的权利，所以我们不能保证本手册与您的产品完全一致，但我们会定期对本手册进行审查并修订。
本手册如有任何修改，恕不另行通知。
安全事项您选用的半自动护柱包含多种机械部件，任何组装或操作时的疏忽可能会威胁到您的安全。
任何销售和安装本产品的个人及单位都应该承担相应的安全责任，同时也请遵守以下事宜：所有护柱升降运动的位置必须被明确标识（声音和/或光信号地面标识等），以保证每个周围的行人注意到护柱的存在，您对这些标识信号或系统负有不可推卸的责任。
警告：手册介绍了本产品的正确使用信息，以及为防止事故发生需注意的重要事项。
请务必仔细阅读本说明书并正确使用本产品，任何不遵守安全注意事项或不正确使用护柱产品的行为，可能导致威胁人员安全的严重后果。
唯有了解护柱产品电子和机械风险，并经过培训的专业人员，才具备安装及操作半自动升降柱系统资格，以避免因为错误操作而产生的不必要危险。
对任何未在本手册中提及的操作，恶意破坏的鲁莽操作以及由于未经培训认证的技师的不专业操作而产生的一切不良后果，本公司均不负有任何责任。
请保存好本手册以备将来维护参考。
1 产品介绍半自动升降柱是由本公司自行设计，研发的产品，是一款性能稳定，操作简单的通道管制设备，采用下降手动操作、上升自动驱动进行控制，使用本公司提供的钥匙即可实现升降功能，可用于小区，学校，公园，步行街，商场，办公大楼等任何需要对车辆管制的场所。
产品参数系统样图2.1基本操作2.2维护操作1.上升或下降后升降柱无法锁住使用防盗扳手，将升降柱法兰上的4颗防盗扳手拆除，然后将法兰取出后，可对锁结构进行维护。
升降柱工作原理
升降柱是一种常见的用于调节高度的机械设备，广泛应用于汽车维修、医疗设备、工业生产线等领域。
它的工作原理主要是通过电动或液压系统驱动，使柱体在垂直方向上上下运动，从而实现物体的升降。
在升降柱的结构中，主要包括柱体、电动机（或液压缸）、控制系统等部件。
当需要调节高度时，电动机或液压系统通过传动装置将动力传递给柱体，使其上升或下降。
控制系统可以通过按钮、遥控器或传感器来控制升降的速度和高度，以满足不同场景的需求。
在汽车维修行业中，升降柱是非常重要的设备之一。
在汽车维修过程中，经常需要将汽车提升到合适的高度，以便技师进行维修和保养。
升降柱可以帮助技师轻松地调整汽车的高度，提高工作效率，同时也保障了技师的安全。
在医疗设备领域，升降柱也扮演着重要的角色。
例如手术台上常常配备有升降柱，可以根据医生的需要调整手术台的高度，保证手术过程的顺利进行。
此外，一些床椅类产品也常常使用升降柱，可以帮助患者调整姿势，增加舒适度。
在工业生产线上，升降柱的应用也非常广泛。
它可以用来调整输送线的高度，方便物料的装卸和运输；也可以用来调整工作台的高度，适应不同操作人员的身高需求。
升降柱的灵活性和稳定性使其成为
工业生产中不可或缺的设备。
总的来说，升降柱作为一种常见的升降设备，具有简单、稳定、高效的特点，被广泛应用于各个领域。
通过电动或液压系统的驱动，升降柱可以实现物体的快速、精准升降，提高工作效率，保障工作安全。
随着科技的不断发展，升降柱的功能和性能也在不断提升，为人们的生产生活带来了更多的便利。

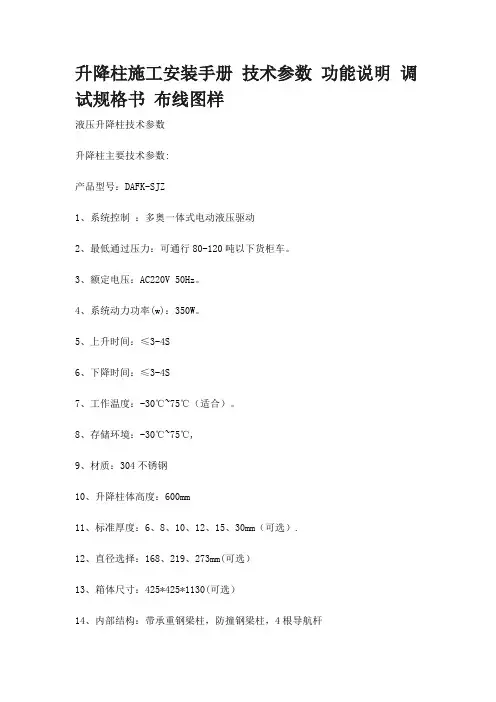

升降柱施工安装手册技术参数功能说明调试规格书布线图样液压升降柱技术参数升降柱主要技术参数:产品型号：DAFK-SJZ1、系统控制：多奥一体式电动液压驱动2、最低通过压力：可通行80-120吨以下货柜车。
3、额定电压：AC220V 50Hz。
4、系统动力功率(w)：350W。
5、上升时间：≤3-4S6、下降时间：≤3-4S7、工作温度：-30℃~75℃（适合）。
8、存储环境：-30℃~75℃,9、材质：304不锈钢10、升降柱体高度：600mm11、标准厚度：6、8、10、12、15、30mm（可选）.12、直径选择：168、219、273mm(可选）13、箱体尺寸：425*425*1130(可选）14、内部结构：带承重钢梁柱，防撞钢梁柱，4根导航杆15、一体电动机芯：行程600mm,油缸全程外径60mm,杆直径16mm.16、带LED灯（亚克力灯圈）17、反光贴膜2条18、联动装置接口19、在停电的情况下可以手动下降20、防护等级：IP6821、重量:150±KG22、上升下降中根据要求可逆向操作23、装置运行中噪声≤60分贝24、防水一体液压驱动25、液压缸双重密封，确保了防水等级26、液压驱动自带液压锁27、PLC控制编程命令控制DUOAO系统28、220V电源开关29、控制电磁阀24V30、遥控器范围50M-100M（根据环境）31控制箱显示文本可调节（上升，下降，起动，时间控制调节）32、显示文本带中英文双语言33、PLC内置加密系统34、碰撞能量：1108000焦耳，即（1108 KJ)35、侵入距离：15.2M36、绝缘电阻：湿热度91%·95%、温度40度、48H的受潮预处理后，加强绝缘的设备不小于5MΩ,，基本绝缘不小于2MΩ37、泄漏电流：I 、II 类设备工作时间的泄漏电流符合GB16796-2009即：0.41MA38、抗电强度：承受GB16796-2009中的45Hz-65Hz交流电压抗电强度1MIN无击穿和飞弧现象39、电磁兼容：系统静电放电抗电扰度、电快速瞬变脉冲群抗扰度、浪涌（冲击）抗扰度符合GB/T30148-2013中9.3.4.12.3.4和13.3.440、浸水性能：48小时无漏电且能正常升降41、防腐性能等级：9级42、连续升降性能：24小时5000次频率为2次/MIN多奥升降柱施工安装手册施工前检测地下管线方法：挖开一个小沟，查看地下是否有线缆，管道。
DL11DL11升降柱(DESKLIFT TM)是一款结构紧凑的圆形三段式升降柱，它可以灵活地应用在各种不同办公桌应用（如办公桌或会议桌）。
三段式结构确保了较小的安装尺寸和较大的行程长度，无论升降桌的使用者身高如何，DL11都是不失为升降桌的最佳选择。
DL11的外部尺寸和安装孔与DL10二段式升降柱相同，彼此兼容，可将其用于相同的桌面和桌腿结构。
DL11有几种标准颜色可供选择，适合各种结构的升降桌。
同时亦可选配PIEZO™（安全防撞）功能。
PIEZO™可最大限度地降低与障碍物碰撞造成升降桌损坏的风险。
DL11可与标准的DESKLINE®控制盒（CBD）相互兼容。
无论选用哪种控制盒，它们均可确保具有安静的运行，以及多种不同配置的选项。
DL11还可提供加长版本（XL 版），专门用于显示屏幕和监控台的高度调节。
特点：• 设计紧凑，导向装置和推杆集成于一体• 增强型升降柱，电机外壳经优化设计，具有更高的强度和稳定性• 使用独立的DESKLINE®（办公系列）电机电缆，可将DL11上的插头连接到CBD上• 最大推力：每个升降柱为800 N（XL版为600N）• 最大速度：38 mm/s（空载）• 标准安装尺寸：575 mm• 配有PIEZO™的标准安装尺寸：560 mm• 标准行程长度：635 mm• 配有PIEZO™的标准行程长度：650mm• 重量：每个升降柱为7.5 kg（DL11000A0E650560）• 升降柱尺寸：70mm（外部），63.5mm（中部）和57mm（内部）• 电机外壳尺寸：177 x 97 x 46 mm• 弯曲力矩：My = 最大150 Nm（动态）（DL11XL最大为100 Nm）• 颜色：所有部件均为黑色（RAL 9005），所有部件均为灰色（RAL 9006）或所有部件均为白色（RAL 9016）• 低噪音水平• 中部同步驱动• 霍尔传感器支持采用CBD实现并行驱动• DL11安全牢固，可防止转动/扭曲选项：• 定制颜色• PIEZO™集成传感器，可最大限度减小因上升或下降时挤压或阻挡桌面而造成的损坏风险• 专用于平板显示器的扩展版XL• 安装尺寸 740 mm• 行程长度 965 mm• 负载 600 N• 最大弯曲力矩 100 Nm• 颜色：黑色RAL 9005，灰色RAL 9006，白色RAL 9016• 工作占空比5% ~ 每小时3分钟或满载时连续使用2分钟。
