一、项目背景随着我国工业和建筑行业的快速发展,高空作业的需求日益增加。
为了满足高空作业的安全、高效和便捷,液压升降平台作为一种重要的起重设备,被广泛应用于各类施工现场、工厂、仓库、码头、车站等地。
本专项方案旨在针对液压升降平台的设计、制造、安装、使用和维护等方面进行系统规划,以确保设备的高效运行和操作人员的安全。
二、方案目标1. 提高液压升降平台的稳定性、可靠性和安全性;2. 优化液压升降平台的设计和制造工艺;3. 规范液压升降平台的安装、使用和维护流程;4. 提高液压升降平台的使用效率和经济效益。
三、方案内容1. 设备选型与设计(1)根据使用环境和需求,选择合适的液压升降平台类型,如剪叉式、自行式、曲臂式等;(2)设计液压升降平台的台面尺寸、升降高度、承载能力等参数,确保满足实际使用需求;(3)优化液压系统、控制系统和电气系统,提高设备的稳定性和可靠性。
2. 制造与加工(1)选用优质原材料,确保设备的质量;(2)采用先进的加工工艺,提高设备的精度和性能;(3)严格控制生产过程,确保设备的一致性和稳定性。
3. 安装与调试(1)严格按照安装规范进行设备安装,确保安装质量;(2)对液压升降平台进行调试,确保设备各项性能指标符合要求;(3)对操作人员进行培训,提高其设备操作技能。
4. 使用与维护(1)制定液压升降平台的使用规范,确保操作人员按照规范操作;(2)定期对设备进行维护和保养,延长设备使用寿命;(3)建立设备档案,记录设备的使用、维护和维修情况。
5. 安全保障(1)配备必要的安全防护装置,如限位器、安全锁、紧急停止按钮等;(2)定期对设备进行安全检查,确保设备安全运行;(3)加强操作人员的安全培训,提高安全意识。
四、实施与评估1. 实施步骤(1)制定液压升降平台专项方案;(2)组织设备选型、设计、制造、安装和调试;(3)开展使用、维护和保养培训;(4)对设备进行安全检查和评估。
2. 评估指标(1)设备稳定性:设备运行过程中无异常振动、噪音和泄漏;(2)可靠性:设备运行过程中无故障发生;(3)安全性:设备操作过程中无安全事故发生;(4)经济效益:设备运行成本和使用寿命。

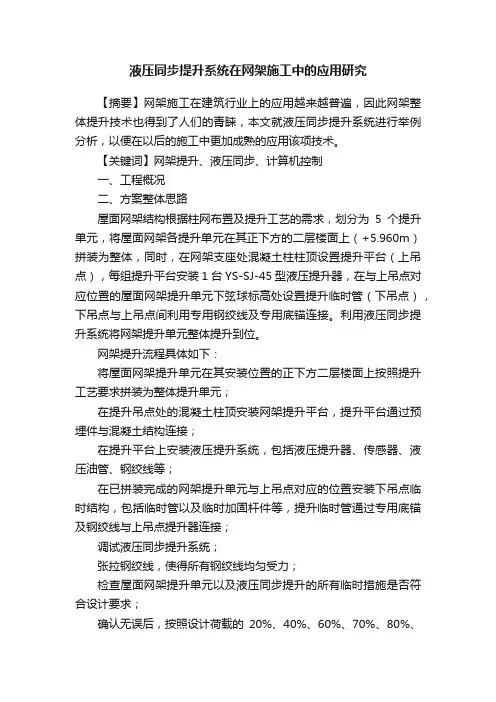

液压同步提升系统在网架施工中的应用研究【摘要】网架施工在建筑行业上的应用越来越普遍,因此网架整体提升技术也得到了人们的青睐,本文就液压同步提升系统进行举例分析,以便在以后的施工中更加成熟的应用该项技术。
【关键词】网架提升、液压同步、计算机控制一、工程概况二、方案整体思路屋面网架结构根据柱网布置及提升工艺的需求,划分为5个提升单元,将屋面网架各提升单元在其正下方的二层楼面上(+5.960m)拼装为整体,同时,在网架支座处混凝土柱柱顶设置提升平台(上吊点),每组提升平台安装1台YS-SJ-45型液压提升器,在与上吊点对应位置的屋面网架提升单元下弦球标高处设置提升临时管(下吊点),下吊点与上吊点间利用专用钢绞线及专用底锚连接。
利用液压同步提升系统将网架提升单元整体提升到位。
网架提升流程具体如下:将屋面网架提升单元在其安装位置的正下方二层楼面上按照提升工艺要求拼装为整体提升单元;在提升吊点处的混凝土柱顶安装网架提升平台,提升平台通过预埋件与混凝土结构连接;在提升平台上安装液压提升系统,包括液压提升器、传感器、液压油管、钢绞线等;在已拼装完成的网架提升单元与上吊点对应的位置安装下吊点临时结构,包括临时管以及临时加固杆件等,提升临时管通过专用底锚及钢绞线与上吊点提升器连接;调试液压同步提升系统;张拉钢绞线,使得所有钢绞线均匀受力;检查屋面网架提升单元以及液压同步提升的所有临时措施是否符合设计要求;确认无误后,按照设计荷载的20%、40%、60%、70%、80%、90%、95%、100%的顺序逐级加载,直至提升单元脱离拼装平台;屋面网架提升单元整体提升约150mm后,暂停提升;微调提升单元的各个吊点的标高,使其处于水平。
静置12小时后,再次检查屋面网架提升单元以及液压同步提升临时措施有无异常;确认无异常情况后,开始正式提升;整体提升屋面网架提升单元至设计标高;安装网架支座处后装杆件等;安装完成后,液压提升系统各吊点同步分级卸压,使屋面网架提升单元自重转移至其自身支座;拆除液压提升系统及临时措施;按照同样的方法安装其余网架提升单元;屋面网架整体提升作业完成。
液压升降平台施工方案精选文档液压升降平台是一种重要的工业设备,在各个行业中都得到广泛的应用。
在安装和使用液压升降平台时,需要严格按照施工方案进行操作,保证设备的安全和正常运行。
本文将介绍一些液压升降平台施工方案的精选资料,供相关工程师和技术人员参考。
一、液压升降平台施工要点1. 安装前准备工作在进行液压升降平台的安装前,需要进行一些准备工作。
如:•在施工现场设置安全防护区域,确保工作区域整洁、干燥;•对液压升降平台进行检查,确保设备的齿轮、轴承等部件正常运行;•对施工人员进行操作培训,确保操作人员具备相关工程知识和技能。
2. 平台结构和电气设备的安装在进行液压升降平台的安装过程中,需要注意平台结构和电气设备的安装。
如:•确保平台结构严格按照设计要求进行安装;•确保电气设备的连接正确,接线牢固,不得存在松动或接触不良现象;•对电气设备进行测试,确保设备运行正常;•平台结构和电气设备的安装完毕后,进行设备调试,确保液压升降平台的正常运行。
3. 注意液压系统的安装和调试液压系统是液压升降平台的核心部分,其安装和调试至关重要。
如:•对液压系统进行严格的试压和泄漏检测,确保系统没有漏油或渗油现象;•在液压系统的使用中,应定期检查液压油的质量,并根据需要更换液压油。
二、液压升降平台施工方案资料推荐1. 《液压升降平台安装调试施工方案》该资料详细介绍了液压升降平台的安装和调试方案,内容包括:•液压系统的安装和调试要点;•电气系统的安装和调试要点;•液压升降平台的调试流程和注意事项等。
这份资料能够为施工人员和工程师提供全面的液压升降平台施工方案指导,建议在液压升降平台安装和调试过程中作为重要资料进行参考。
2. 《液压升降平台维护保养指南》该资料介绍了液压升降平台的日常维护保养方法和周期,内容包括:•液压系统的日常维护保养方法;•电气系统的日常维护保养方法;•液压升降平台的日常维护保养周期等。
这份资料能够为液压升降平台的后期运行和维护提供指导,建议在设备的日常维护保养过程中作为重要资料进行参考和应用。

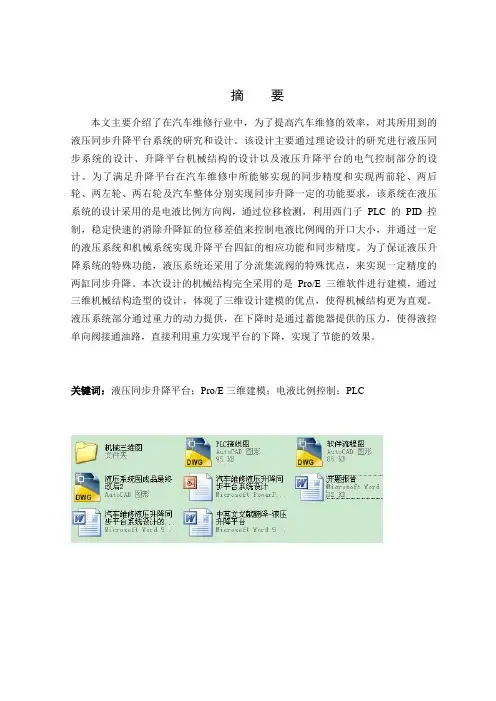

摘要本文主要介绍了在汽车维修行业中,为了提高汽车维修的效率,对其所用到的液压同步升降平台系统的研究和设计。
该设计主要通过理论设计的研究进行液压同步系统的设计、升降平台机械结构的设计以及液压升降平台的电气控制部分的设计。
为了满足升降平台在汽车维修中所能够实现的同步精度和实现两前轮、两后轮、两左轮、两右轮及汽车整体分别实现同步升降一定的功能要求,该系统在液压系统的设计采用的是电液比例方向阀,通过位移检测,利用西门子PLC的PID控制,稳定快速的消除升降缸的位移差值来控制电液比例阀的开口大小,并通过一定的液压系统和机械系统实现升降平台四缸的相应功能和同步精度。
为了保证液压升降系统的特殊功能,液压系统还采用了分流集流阀的特殊忧点,来实现一定精度的两缸同步升降。
本次设计的机械结构完全采用的是Pro/E三维软件进行建模,通过三维机械结构造型的设计,体现了三维设计建模的优点,使得机械结构更为直观。
液压系统部分通过重力的动力提供,在下降时是通过蓄能器提供的压力,使得液控单向阀接通油路,直接利用重力实现平台的下降,实现了节能的效果。
关键词:液压同步升降平台;Pro/E三维建模;电液比例控制;PLCAbstractIn this paper, in order to improve the efficiency of vehicle maintenance in the automotive repair industry, the use of its hydraulic system of synchronous lifting platform and design. The design is mainly conducted through the theoretical design of the hydraulic synchronization system design, mechanical structure design of lifting platform and hydraulic lift platform, electrical control design. In order to meet the lifting platform in the automotive repair can be achieved in the realization of synchronization accuracy and the two front, two rear, two revolvers, two-wheel vehicles and the right to synchronize the whole were down certain functional requirements, the system used in the hydraulic system design the electro-hydraulic proportional directional control valve, through the displacement detection, the use of Siemens PLC, PID control, a steady and rapid elimination of the difference between lifting cylinder displacement hydraulic proportional valve to control the size of the opening, and through some of the hydraulic system and mechanical systems to achieve lift The corresponding four-cylinder platform features and sync accuracy. In order to ensure that the special features of hydraulic lift system, hydraulic system also uses a shunt valve set point of the special concern to achieve a certain precision of synchronized movements of the two cylinders. The design of the mechanical structure is fully implemented Pro / E three-dimensional software for modeling, through modeling three-dimensional mechanical structure design, modeling shows the advantages of three-dimensional design, making the mechanical structure is more intuitive. Hydraulic system to provide some momentum by gravity, in the fall when provided by accumulator pressure, making the oil check valve connected directly to the decline in the use of gravity to achieve platform to achieve the energy saving effect.Key Words:Hydraulic synchronous lifting platform;Pro / E three-dimensional modeling;Electro-hydraulic proportional control;PLC目录摘要 (I)Abstract (II)1 绪论 (1)1.1 汽车维修液压升降平台的概述 (1)1.1.1 液压升降平台在汽车维修的应用发展 (2)1.2 课题设计的主要内容和设计方法 (3)1.2.1 液压升降平台设计的主要内容 (3)1.2.2 液压升降平台设计的主要方法 (3)2 液压升降同步系统的液压系统方案设计 (5)2.1 液压系统要求的总体简述 (5)2.2 液压同步升降平台的液压系统原理图设计 (6)3 液压系统元件的计算与选取 (11)3.1 液压平台的运动与负载分析 (11)3.2 四柱内液压缸的设计计算与选取 (11)3.2.1 四柱内液压缸设计参数的确定 (11)3.2.2 四柱升降时液压平台的运动与负载分析 (11)3.2.3 四柱中四个液压缸的设计计算与选取 (11)3.3 平板上两个液压缸的设计计算与选取 (14)3.3.1 平板上两个液压缸设计参数的确定 (14)3.3.2 平板上两个液压缸升降时的运动与负载分析 (14)3.3.3 平板上两个液压缸的计算与选取 (15)3.4 液压泵的计算与选取 (16)3.4.1 确定液压泵的最大工作压力 (16)3.4.2 确定液压泵的最大流量 (17)3.4.3 确定液压泵选取型号 (17)3.5 电动机的参数及其型号的选取 (17)3.6 液压阀的参数及其型号的选取 (18)3.6.1 液控单向阀的选型 (18)3.6.2 电磁换向阀的选型 (18)3.6.3 电液比例换向阀的选型 (20)3.6.4 溢流阀的选型 (21)3.6.5 分流集流阀的选型 (21)3.7 油管管径的确定 (21)3.8 蓄能器的选择 (23)3.9 压力表的选择 (23)3.10 液压系统油箱的设计计算 (23)3.11 液压系统性能验算 (24)3.11.1 液压系统压力损失的计算 (24)3.11.2 液压系统发热温升的计算 (25)4 液压同步升降平台的机械结构设计 (26)4.1 液压升降平台机械结构的设计理念 (26)4.2 液压升降平台机械结构的Pro/E三维模型的设计 (26)5 液压升降平台的电气控制部分的设计 (31)5.1 液压平台的电气控制系统 (31)5.1.1 电液比例阀的位置控制系统 (31)5.1.2 液压控制系统的设计 (32)5.1.3 PLC的选择 (33)5.2 液压平台的电气控制梯形图 (37)5.2.1 控制系统的I/O分配 (37)5.2.2 电气控制的梯形图 (38)结论 (45)参考文献 (46)致谢 (47)附录A液压升降平台的设计图纸 (48)1 绪论1.1 汽车维修液压升降平台的概述液压升降平台是一种多功能起重升降设备,广泛应用于工厂、码头、建筑、交通、体育馆、设备检修等高空作业及维修。
液压升降作业平台自主设计与分析一、引言随着现代工业的发展,液压升降设备在各个领域得到了广泛的应用,尤其是在作业平台方面。
液压升降作业平台可以提供人员和货物的升降和移动,为工厂生产和产业生产提供了便利。
在该领域,自主设计和分析液压升降作业平台是至关重要的,可以确保设备的安全和高效运行。
二、设计要求在进行液压升降作业平台自主设计之前,首先需要确定设计要求。
液压升降作业平台设计应该符合以下要求:1. 承载能力:液压升降作业平台应该能够承载预定的负载,保证作业时的稳定性和安全性。
2. 提升高度:作业平台应该能够满足所需的提升高度要求,确保能够轻松进入和操作所需的高度范围。
3. 平台面积:提供足够的平台面积,以满足作业所需的空间和容量要求。
4. 速度和控制:平台的升降速度应该能够满足作业的要求,并且需要具有精确的控制系统,确保操作的安全和准确。
5. 编程控制:作业平台需要具备编程控制功能,方便操作和管理。
设计团队需要根据以上要求,结合实际情况进行自主设计。
三、设计过程1. 结构设计:根据承载能力和提升高度要求,设计合理的液压升降结构,确保平台在提升过程中保持稳定,不产生倾斜和晃动。
2. 液压系统设计:根据提升高度和速度要求,设计合适的液压系统,选择适当的液压缸和泵站,以及液压控制阀等配件。
3. 平台设计:设计符合要求的平台尺寸和承载能力,选用适当的材料和结构,确保平台的稳固和安全。
4. 控制系统设计:设计液压升降作业平台的控制系统,确保平台能够实现精确的升降、停止和定位功能。
5. 安全系统设计:设计安全系统,包括限位开关、安全防护装置等,确保作业过程中的安全。
设计过程需要经过细致的计算和分析,确保设计的合理性和可靠性。
四、分析与检测在完成设计之后,需要进行液压升降作业平台的分析与检测,确保其符合设计要求和安全标准。
1. 结构强度分析:通过有限元分析等方法,对液压升降作业平台的结构进行强度分析,确保在承载预定负载时不产生变形和破坏。
液压升降作业平台自主设计与分析液压升降作业平台是一种用于提升工人,设备和材料至不同高度的设备。
它可以在物流、制造、工业和建筑等行业中使用。
本文介绍了液压升降作业平台的自主设计和分析。
一、设计要求1、负载能力:具有足够的负载能力,能够承载工人、设备和材料。
2、提升高度:能够提升至拟定高度,以便工人和物品到达安全的工作高度。
3、稳定性:必需具有稳定性,以免发生意外伤害和损害。
4、安全控制:对于人员和物品的安全需要有恰当的安全控制,如电气和液压系统的安全控制。
5、便携性:便于移动和存储,且满足空间和需求的限制,以便在数量有限的区域内使用。
二、结构设计液压升降作业平台主要由升降机构、承载结构和电气系统组成。
1、升降机构:升降机构由液压缸和液压泵组成,液体从泵通过管道进入缸中,从而让升降平台从底部上升到合适的高度。
2、承载结构:承载结构包括底部和平台的框架和支架。
底部框架是一个稳定的结构,其支撑着升降平台。
平台框架由较粗厚的管道组成,其大小和形状取决于平台的负载能力和框架强度。
3、电气系统:液压升降作业平台的电气系统包括开关、电线和电器等各种元件。
开关控制泵的一切行动,而电线和电器则保证了整个系统的操作和缺陷。
在任何情况下,必须为操作员和平台提供足够的安全保护。
三、分析1、液压系统:液压系统是液压升降作业平台中最重要的部分。
其液压缸必须能够承受平台的负载,并应保证其在运行过程中不发生的意外事故。
2、拉力:设计平台时必须知道平台的拉力,以便在运行时对其进行控制并确保其安全。
3、水平性:液压升降作业平台必须非常平稳,以便不损坏设备或损坏来往的人员。
为了达到此目的,必须在底部框架中放置平衡器。
4、驱动力:必须为液压升降作业平台指定适当的驱动力。
5、电气控制:液压升降作业平台的控制电气系统必须安全,可靠且易于使用。
四、总结:液压升降作业平台的设计和分析需要考虑到其多方面的要求和功能。
设计时需要考虑到平台的负载能力、控制、稳定性和便携性等因素,并确保液压系统、电气系统和承载结构恰当地支持平台的运作。
液压升降平台施工方案一、概述液压升降平台在工业领域中被广泛应用,用于提升和降低物品、设备等。
本文将详细介绍液压升降平台的施工方案,包括前期准备、施工流程、安全措施等内容。
二、前期准备1.方案确定:根据实际需求确定液压升降平台的类型、规格,包括承载能力、升降高度等参数。
2.材料准备:准备所需的液压设备、钢结构材料、螺栓等施工所需材料。
3.场地检查:检查施工场地,确保平整、稳固,便于液压升降平台的安装和使用。
三、施工流程1.基础固定:根据设计图纸,在场地上标注液压升降平台的安装位置,进行基础固定,确保平稳可靠。
2.安装液压设备:安装液压升降平台所需的液压缸、泵站等设备,按照说明书正确连接。
3.组装平台结构:根据设计要求,组装液压升降平台的钢结构框架,注意结构的稳固和平衡性。
4.调试测试:安装完成后进行系统调试测试,确保液压升降平台的升降功能正常。
5.安全防护:安装安全护栏、防护装置等安全设施,保障液压升降平台的安全使用。
四、安全措施1.人员培训:对使用液压升降平台的操作人员进行培训,熟悉操作流程和安全注意事项。
2.定期检查:定期对液压升降平台进行检查和维护,确保设备的安全性和稳定性。
3.禁止超载:严禁超载使用液压升降平台,避免发生意外事故。
4.紧急措施:建立液压升降平台的紧急救援预案,确保在紧急情况下能够及时处理。
五、结语液压升降平台施工需要严格按照设计要求和安全标准进行,确保施工质量和安全性。
在施工过程中,务必注意人员安全和设备稳定,做好施工方案和安全措施的落实,以确保液压升降平台的正常使用和延长使用寿命。

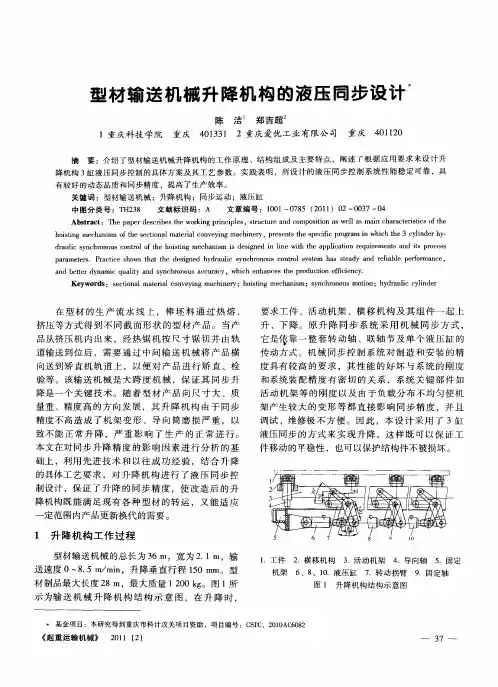

五种液压同步控制方案及精度在多支路驱动器同时动作的应用设计中,等速同步驱动岀现问题较为突岀。
为简化问题,用两个油缸的举升平台为例,下列公式和计算方法适应与多数驱动器,马达或油缸。
如果载荷时对两个油缸不对称,油缸速度V1和V2不同,Q1和Q2流量不同, 则油缸(1)和油缸(2 )举升行程也不相同。
看看下面的例子中油缸伸岀速度不同对平台的水平位置的影响。
LOAD! q& F2 c( X & Kfvi tv2orrrTi®图i :两个油缸的举升平台图2 :平台的水平倾斜根据公式计算,速度变化时,平台倾斜角度随之变化,请见上表。
可以根据工况来选择不同的设计方案。
! K# 1$ I; U$ m. O" n% X4 Y方案1 :压力补偿分流阀压力补偿分流阀将一路供油分为两路等量供油,不受输入输出压力的影响。
当平台负载变化时,滑阀(4)在分流阀(3)中自动滑移,以补偿P1与P2压力的压差。
压力通过滑阀内部的钻孔作用于相反一侧滑阀的端面,若P1压力较高,则相反一端的开口减少,其Q2开口流量相应减少,反之皆然。
进口压力=高压岀口的压力+开口的压降。
集流阀的同步精度约为5-10%。
* a( Q% M; I# Q0 V$ u1 c" \" M$ Y) y1 I压力补偿流量阀可以不受压力波动的影响,通过独立对个阀流量进行调整,满足同步 速度的要求。
该方案适用等量或不等量同步控制, 对两路阀手动微动调整可以满足不同速度的要求。
同步精度约为5%。
0 ~4」19 Q1 eO D. O! a% ~( Z方案3:同型号液压泵采用两个同样型号的液压泵也可实现同步控制。
但是负载压力波动会影响液压泵的 内泄。
两泵方案实现调速较困难。
控制的精度约为5%。
2 G* \% 19 f% {2 w; y------tvi ]©②IL 'i ----■■■rjot方案2:压力补偿流量阀LOAD方案4:双杆等速油缸串联回路)b; w*i$ A U# }9 k/ j2 W采用双杆等速油缸串联回路的主要优点是容积效率较高。
需要根据拆卸和维修过程的顺序和系统体系结构,主发电机,必须暂停在液压升降平台,使负载绝缘升降平台,以抵消严重的重心的中心。
而且,在这个过程中的检修作业解体组装,拆卸的组件,负载重心位置可能发生变化。
如此大范围的部分负荷和重心变化,液压升降平台,以确保精度和刚度的同步运动,造成了很多的困难。
在吊装过程中,由于同步所造成的柴油发电机组这个怪物的倾斜,摇摆和起伏的维修工人在心理上造成恐惧,严重的甚至会影响安全生产的问题。
同步准确度成为关键指标来衡量液压升降平台的性能评估。
液压升降平台同步若干次选择,测试,修改,经过多年的不懈研究,最终找到一个更好的解决方案的问题的解决方案。
一个液压升降平台同步方案通过安装测试,发现系统最大的优势是简单的,经济的,但有三个问题。
1,同步精度不高,或同步刚性不足。
当外部载荷施加器,平台也常常出现歪斜现象,它是很难保持水平。
移除平台钢结构,每个气缸的无约束负载测试。
事实证明,分流阀流量分流器精度太低,会导致显着的下降。
同样是真实的,当将电流收集。
设置流量控制阀的油流速度从零到一个稳定的值根据数据分析,分流阀不起同步作用,在这个动态的过程,它只能保证执行器的静态速度同步。
因此,每个液压缸中的起始时刻是不一致的速度。
2,同步误差的累积影响液压升降平台的实用性。
液压缸的每个去的上部和下部的死点,可以窜油通过阀孔中,从而使活塞死消除后累积误差。
但是,在电梯的实际工作是很困难的事,往往需要留在旅途中或退货的方式。
液压缸每次启动时,通过分流和集流流,产生一个错误,最终导致同步误差的积累,影响设备的正常工作。
3,发现在测试系统中存在的另一个问题是:下降的升降平台超载测试,系统稳定性差,管道振动和噪音。
检查分析,因为活塞下行过程中,由于油压力损失控制,液控单向阀的控制油压力建立起来后关闭的关闭,重新打开活塞向下,如此循环活塞的下降间歇性管道激烈振荡。
改善后的一系列单向节流阀背压平衡是有限的,但下降的速度控制系统的设计是不理想的。
液压升降平台设计教学液压升降平台设计教学液压升降平台是一种通过液压系统实现起升和降落功能的设备,广泛应用于物流、仓储、制造业等领域。
以下是液压升降平台设计教学,详细介绍了设计思路和步骤。
设计思路:液压升降平台的设计主要涉及到结构设计、液压系统设计、控制系统设计等方面。
设计时需要根据使用需求和工作环境进行合理的选材和配置,确保设备的安全性、可靠性和高效性。
设计步骤:1. 确定使用需求和工作环境:首先需要明确设备的使用需求,包括最大承载重量、升降高度、工作范围等。
同时还需要考虑工作环境的特点,如室内还是室外、温度、湿度等因素,以便选用合适的材料和防护措施。
2. 结构设计:根据使用需求和工作环境进行结构设计,主要包括强度分析和材料选用。
设计时应考虑到平台的稳定性和承载能力,选用合适的材料,如钢材、铝材等,并通过强度计算和模拟分析来验证设计的合理性。
3. 液压系统设计:设计液压系统时需要考虑到升降速度、控制方式和安全性等因素。
液压系统包括液压泵、液压缸、液压阀、油箱等组成部分,设计时应根据工作负荷和升降速度选择适当的液压元件,并配置合适的油液和过滤系统以提高系统的可靠性和使用寿命。
4. 控制系统设计:液压升降平台的控制系统可以采用手动控制或自动控制方式。
手动控制方式适用于简单的操作,而自动控制方式适用于复杂的工作环境和工作流程。
在设计控制系统时需要选择合适的电气元件和控制器,并进行电气连线和程序编写,确保设备的正常运行和安全性。
5. 安全防护设计:为了保证液压升降平台的安全使用,设计时需要考虑到各种安全防护措施。
例如,安装防滑垫、安全扶手和护栏等,防止人员意外滑落和伤害。
同时还需要设置紧急停止装置和限位开关,确保设备在紧急情况下能够及时停止运行。
总结:液压升降平台的设计需要综合考虑结构、液压系统和控制系统等方面的因素。
通过合理设计和选材,可以确保设备的安全性和可靠性,提高工作效率和工作质量。
同时,还需要严格按照相关的安全标准和规范进行设计和制造,确保设备符合国家和行业的安全要求。
液压升降平台施工方案一、前期准备工作1. 项目背景液压升降平台是一种用来提供垂直运动的设备,广泛应用于各个行业中的货物起升、人员进出等工作。
本文档旨在描述液压升降平台的施工方案,包括施工流程、安全措施以及相关注意事项,以确保施工顺利进行并保证工作人员的安全。
2. 施工目标本次施工的主要目标是完成液压升降平台的安装和调试工作,确保其能够正常运转,满足使用要求。
3. 施工团队本次施工需要具备以下专业人员组成的团队: - 项目经理:负责协调和管理整个施工过程。
- 工程师:负责设计和施工的技术指导。
- 操作人员:负责具体的液压升降平台安装、调试和运行工作。
二、施工流程1. 施工准备1.1 确认施工地点,确保施工场地平整、安全。
1.2 安排材料和设备的准备工作,包括液压升降平台的零部件、工具、螺丝等。
1.3 制定项目计划,并进行进度安排。
2. 施工步骤2.1 施工团队按照设计要求,对液压升降平台进行组装,并确保零部件的配合运行正常。
2.2 进行电气接线工作,将电源线和控制线连接到液压升降平台的控制系统上。
2.3 对液压系统进行调试,确保液压升降平台能够正常运转。
2.4 安装安全保护装置,包括限位开关、紧急停止按钮等,以确保在紧急情况下能够及时停机。
2.5 进行功能测试,测试液压升降平台的升降速度、承载能力等指标是否符合设计要求。
3. 施工验收3.1 完成施工后,工程师进行最终验收,检查液压升降平台的安装质量和功能运行情况。
3.2 进行试运行,模拟实际使用场景,确保液压升降平台能够正常工作,满足设计要求。
3.3 完成验收报告,记录施工过程中发现的问题和解决方式,以及验收结论。
三、安全措施1. 安全培训对参与施工的工作人员进行液压升降平台的使用和维护的相关培训,确保工作人员了解液压升降平台的操作规程和安全注意事项。
2. 施工现场安全2.1 设置施工现场的警示标志,提醒他人注意工地安全。
2.2 保持工地整洁,防止施工材料、工具等造成绊倒和滑倒的危险。
液压的同步技术探究液压同步技术是一项关键的技术,在液压传动系统中有着广泛的应用。
同步技术可以用于控制一组液压缸的同时行动,以实现同步运动和定位,从而提高生产效率和产品质量。
本文将探讨液压同步技术的原理、应用和优缺点。
一、原理液压同步技术是利用液压系统的工作原理来实现多缸行动同步的技术。
在液压系统中,液体被压缩后储存在油缸中,从而形成了一个持续的压力,这个压力可以通过导静致动阀控制,使多个缸具备同步性。
引入同步控制阀控制主阀道,从而实现多缸的同步控制。
同步技术的实现通常需要配备一组专门的同步阀,然后通过同步阀控制各液压缸的油液流入和流出,以实现液压缸的同步运动。
同步阀通常由液控开关、比例调节器、公用油路、压力传感器和执行器等组成,通过调节压力控制和流量调节来实现多个液压缸的同步工作。
二、应用液压同步技术的应用广泛,特别是在机器人、自动化生产线、焊接设备、注塑机、升降平台和其他工业设备中。
以下为具体应用实例:1. 机器人:机器人通常需要多个液压缸进行同步协作,以实现各种复杂的运动轨迹,如控制机器人的手臂伸缩、上下移动和旋转。
2. 自动化生产线:自动化生产线通常需要多个液压缸进行同步控制,以实现产品的定位、固定和运输等功能,提高生产效率。
3. 焊接设备:焊接设备通常需要精确的同步控制,以保证焊接质量和效率。
4. 注塑机:注塑机需要多个液压缸进行同步控制,以实现模具的快速开合和注塑过程的精确控制。
5. 升降平台:升降平台需要多个液压缸进行同步协作,以实现平台的升降和定位,以及安全保护等功能。
三、优缺点1. 控制精度高:同步阀可以实现精确的压力和流量控制,以实现多个液压缸的同步工作。
2. 可实现多方向控制:液压同步控制可以通过多个分支控制不同的液压缸,从而实现各种复杂的运动轨迹和定位动作。
3. 操作安全:液压同步控制具备安全保护功能,如防止过载和失速等现象的发生。
1. 设备成本高:液压同步技术需要配备专门的同步阀和传感器等设备,从而增加了设备成本。

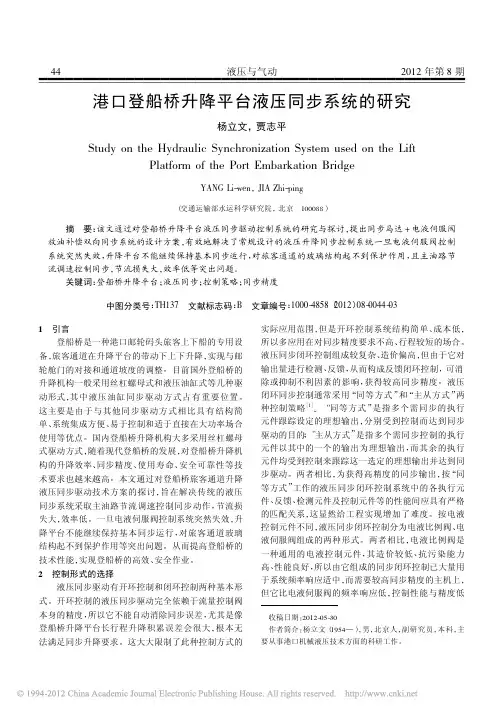

升降平台液压同步控制的方法及应用
升降平台液压同步控制的方法及应用
摘要:本文主要介绍一种液压闭环伺服控制系统的工作原理、特点、分类及应用。
本文所采用的是一种改进的四缸同等位置同步系统,该控制系统的主要特征是同步精度高,响应速度快。
关键词:同等式同步控制电液伺服控制系统闭环控制同步精度
随着航空航天、现代机械工程、冶金机械等的飞速发展,对液压同步控制技术要求精度和稳定性越来越高。
以升降平台为例,机身的四个升降液压缸在升降时应能达到很好的同步控制,否则可能造成对机身或液压油缸的破坏,甚至由于机身的不平而使平台整体结构造成严重的破坏。
采用电液伺服同步控制系统逐渐代替传统的液压控制系统。
电液伺服阀是实现电液伺服同步控制技术的关键控制器件。
由于其较好的控制精度和稳定性,电液伺服阀已开始逐渐代替传统控制阀。
1 液压闭环伺服控制系统
1.1 工作原理
设定值即输入信号决定了阀芯的先导压力等级。
传感器主要检测阀芯的位置,产生一个电控模块可以识别的反馈信号,电控系统通过输入信号和反馈信号之间的偏差来驱动电磁阀,进而改变先导压力,驱动。
需要根据拆卸和维修过程的顺序和系统体系结构,主发电机,必须暂停在液压升降平台,使负载绝缘升降平台,以抵消严重的重心的中心。
而且,在这个过程中的检修作业解体组装,拆卸的组件,负载重心位置可能发生变化。
如此大范围的部分负荷和重心变化,液压升降平台,以确保精度和刚度的同步运动,造成了很多的困难。
在吊装过程中,由于同步所造成的柴油发电机组这个怪物的倾斜,摇摆和起伏的维修工人在心理上造成恐惧,严重的甚至会影响安全生产的问题。
同步准确度成为关键指标来衡量液压升降平台的性能评估。
液压升降平台同步若干次选择,测试,修改,经过多年的不懈研究,最终找到一个更好的解决方案的问题的解决方
案。
一个液压升降平台同步方案
通过安装测试,发现系统最大的优势是简单的,经济的,但有三个问题。
1,同步精度不高,或同步刚性不足。
当外部载荷施加器,平台也常常出现歪斜
现象,它是很难保持水平。
移除平台钢结构,每个气缸的无约束负载测试。
事实证明,分流阀流量分流器精度太低,会导致显着的下降。
同样是真实的,当将电流收集。
设置流量控制阀的油流速度从零到一个稳定的值根据数据分析,分流阀不起同步作用,在这个动态的过程,它只能保证执行器的静态速度同步。
因此,每个液压缸中的起始时刻是不一致的速度。
2,同步误差的累积影响液压升降平台的实用性。
液压缸的每个去的上部和下
部的死点,可以窜油通过阀孔中,从而使活塞死消除后累积误差。
但是,在电梯的实际工作是很困难的事,往往需要留在旅途中或退货的方式。
液压缸每次启动时,通过分流和集流流,产生一个错误,最终导致同步误差的积累,影响设备的正常工作。
3,发现在测试系统中存在的另一个问题是:下降的升降平台超载测试,系统稳
定性差,管道振动和噪音。
检查分析,因为活塞下行过程中,由于油压力损失控制,液控单向阀的控制油压力建立起来后关闭的关闭,重新打开活塞向下,如此循环活塞的下降间歇性管道激烈振荡。
改善后的一系列单向节流阀背压平衡是有限的,但下降的速度控制系统的设计是不理想的。
试验证明,该方案是不成功的,很快就被淘汰。
其次,在系统中的主要部件
1,为了扭转油流,避免瞬间开始下降的影响,及时的开放式液控单向阀。
我希
望当电磁阀被通电时,控制回路可以快速建立压力,尤其是在一个单向阀的控制回路,在回油系列,为了防止失压管道。
2,该单向阀串联在液压泵的出口处,以防止损坏,由于系统压力突然升高的,昂贵的活塞泵。
随后的试验和使用实践证明,这样的考虑是必要的。
3,由于在工作条件中液压缸承受负的负载,减少单向节流阀设置侧的液压缸,
使运动是非常光滑的重载下降的下降。
4,较高的油腔回油流量压力,因为影响的单向节流阀,液控单向阀反向下降,导致解锁的最低控制压力大大提高。
为了克服这个效果,飞行员操作的泄漏检查阀。
实践已经证明,这是有利的控制系统的省电和减少的液压冲击。
