激光打印机维修从入门到精通

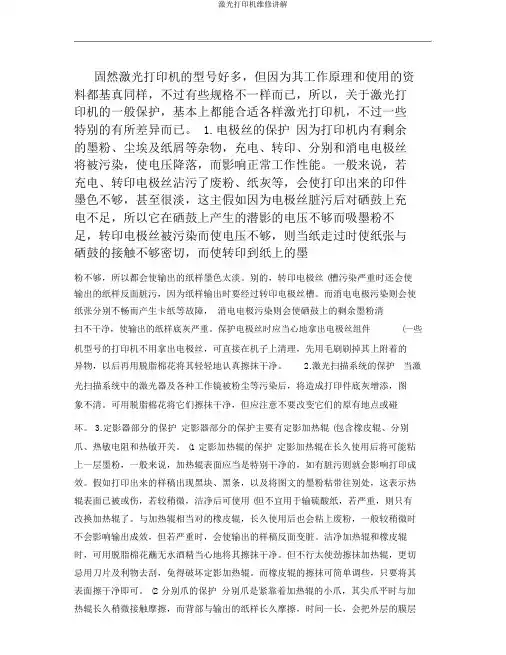

固然激光打印机的型号好多，但因为其工作原理和使用的资料都基真同样，不过有些规格不一样而已，所以，关于激光打印机的一般保护，基本上都能合适各样激光打印机，不过一些特别的有所差异而已。

1.电极丝的保护因为打印机内有剩余的墨粉、尘埃及纸屑等杂物，充电、转印、分别和消电电极丝将被污染，使电压降落，而影响正常工作性能。

一般来说，若充电、转印电极丝沾污了废粉、纸灰等，会使打印出来的印件墨色不够，甚至很淡，这主假如因为电极丝脏污后对硒鼓上充电不足，所以它在硒鼓上产生的潜影的电压不够而吸墨粉不足，转印电极丝被污染而使电压不够，则当纸走过时使纸张与硒鼓的接触不够密切，而使转印到纸上的墨粉不够，所以都会使输出的纸样墨色太淡。

别的，转印电极丝 (槽污染严重时还会使输出的纸样反面脏污，因为纸样输出时要经过转印电极丝槽。

而消电电极污染则会使纸张分别不畅而产生卡纸等故障，消电电极污染则会使硒鼓上的剩余墨粉清扫不干净，使输出的纸样底灰严重。

保护电极丝时应当心地拿出电极丝组件(一些机型号的打印机不用拿出电极丝，可直接在机子上清理，先用毛刷刷掉其上附着的异物，以后再用脱脂棉花将其轻轻地认真擦抹干净。

2.激光扫描系统的保护当激光扫描系统中的激光器及各种工作镜被粉尘等污染后，将造成打印件底灰增添，图象不清。

可用脱脂棉花将它们擦抹干净，但应注意不要改变它们的原有地点或碰坏。

3.定影器部分的保护定影器部分的保护主要有定影加热辊 (包含橡皮辊、分别爪、热敏电阻和热敏开关。

(1 定影加热辊的保护定影加热辊在长久使用后将可能粘上一层墨粉，一般来说，加热辊表面应当是特别干净的，如有脏污则就会影响打印成效。

假如打印出来的样稿出现黑块、黑条，以及将图文的墨粉粘带往别处，这表示热辊表面已被或伤，若较稍微，洁净后可使用 (但不宜用于输硫酸纸，若严重，则只有改换加热辊了。

与加热辊相当对的橡皮辊，长久使用后也会粘上废粉，一般较稍微时不会影响输出成效，但若严重时，会使输出的样稿反面变脏。

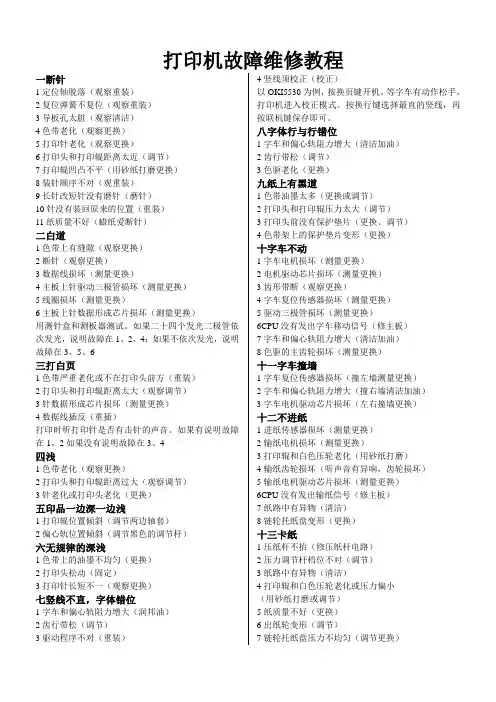

打印机故障维修教程一断针1定位轴脱落（观察重装）2复位弹簧不复位（观察重装）3导板孔太脏（观察清洁）4色带老化（观察更换）5打印针老化（观察更换）6打印头和打印辊距离太近（调节）7打印辊凹凸不平（用砂纸打磨更换）8装针顺序不对（观重装）9长针改短针没有磨针（磨针）10针没有装回原来的位置（重装）11纸质量不好（蜡纸爱断针）二白道1色带上有缝隙（观察更换）2断针（观察更换）3数据线损坏（测量更换）4主板上针驱动三极管损坏（测量更换）5线圈损坏（测量更换）6主板上针数据形成芯片损坏（测量更换）用测针盒和测板器测试。

如果二十四个发光二极管依次发光，说明故障在1、2、4；如果不依次发光，说明故障在3、5、6三打白页1色带严重老化或不在打印头前方（重装）2打印头和打印辊距离太大（观察调节）3针数据形成芯片损坏（测量更换）4数据线插反（重插）打印时听打印针是否有击针的声音。

如果有说明故障在1、2如果没有说明故障在3、4四浅1色带老化（观察更换）2打印头和打印辊距离过大（观察调节）3针老化或打印头老化（更换）五印品一边深一边浅1打印辊位置倾斜（调节两边轴套）2偏心轨位置倾斜（调节黑色的调节杆）六无规律的深浅1色带上的油墨不均匀（更换）2打印头松动（固定）3打印针长短不一（观察更换）七竖线不直，字体错位1字车和偏心轨阻力增大（润邦油）2齿行带松（调节）4竖线须校正（校正）以OKI5530为例，按换页键开机。

等字车有动作松手，打印机进入校正模式。

按换行键选择最直的竖线，再按联机键保存即可。

八字体行与行错位1字车和偏心轨阻力增大（清洁加油）2齿行带松（调节）3色驱老化（更换）九纸上有黑道1色带油墨太多（更换或调节）2打印头和打印辊压力太大（调节）3打印头前没有保护垫片（更换、调节）4色带架上的保护垫片变形（更换）十字车不动1字车电机损坏（测量更换）2电机驱动芯片损坏（测量更换）3齿形带断（观察更换）4字车复位传感器损坏（测量更换）5驱动三极管损坏（测量更换）6CPU没有发出字车移动信号（修主板）7字车和偏心轨阻力增大（清洁加油）8色驱的主齿轮损坏（测量更换）十一字车撞墙1字车复位传感器损坏（撞左墙测量更换）2字车和偏心轨阻力增大（撞右墙清洁加油）3字车电机驱动芯片损坏（左右撞墙更换）十二不进纸1进纸传感器损坏（测量更换）2输纸电机损坏（测量更换）3打印辊和白色压轮老化（用砂纸打磨）4输纸齿轮损坏（听声音有异响，齿轮损坏）5输纸电机驱动芯片损坏（测量更换）6CPU没有发出输纸信号（修主板）7纸路中有异物（清洁）8链轮托纸盘变形（更换）十三卡纸1压纸杆不抬（修压纸杆电路）2压力调节杆档位不对（调节）3纸路中有异物（清洁）4打印辊和白色压轮老化或压力偏小（用砂纸打磨或调节）5纸质量不好（更换）6出纸轮变形（调节）十四纸走斜1链轮托纸盘压力不均匀（调节更换）2打印辊和白色压轮压力不均匀（调节）3出纸轮压力不均匀（调节）十五第一张纸空跑，第二张正常打印1BIOS程序有问题（重新设置或刷BIOS）2打印机驱动程序不对（重装）3打印机端口类型设置不对（ECP+EPP）十六打印一段空跑一段，再打印一段1BIOS程序有问题（重新设置）2偏心轨和字车阻力增大（加油）3打印机驱动程序不动（重装）4进纸传感器接触不良（重装或更换）5机架变形（更换机架）十七打印一段区域多出一段区域（有规律）1驱动程序不对（重装）2纸型设置不对（重设置）3打印和驱动不兼容（K3驱动必须装K1的驱动，1600K 与WIN2000不兼容，改98或XP系统）4打印机和系统不兼容（更换系统）十八色带有洞：（小色带）由于色带不转，色带不转主要由于色带架不转或色驱损坏（更换）十九色带上有缝隙主要由于某一根针过长（金钢锉打磨）二十卡色带1色带架内部齿轮咬合不好（调节更换）2色驱老化只有单方向移动（调节更换）3打印头和打印辊距离太近（调节）二十一打印一段时间后打印机处于暂停状态，过一会继续打印：主要由于打印头温度过高，热敏电阻起保护作用（这种现象属于正常现象）1偏心轨和字车阻力增大（如STAR AR3240）（清洁加油）2打印头损坏（如1600K3）（更换）3主板上F1保险损坏（如1600K3）（测量更换）二十二开机后所有灯同时闪、字车不动1偏心轨和字车有阻力增大（如STAR AR3240）（清洁加油）2打印头损坏（如1600K3）（更换）3主板上F1保险损坏（如1600K）（测量更换）二十三不联机：（能自检，但不能联机打印）1电脑驱动程序不对（重装）2数据线损坏（更换）3电脑主板并口损坏（测量更换）5打印机接口芯片损坏（测量更换）6保险电阻损坏或断线（测量更换）7门电路损坏（测量更换）8CPU部分损坏（修主板）二十四不开机1面板和接口板接触不良（重装）电源板和接口板接触不良（重装）2电源板损坏（测量电源是否有+5V+12V和+35V电压输出）3易损件（保险、开关管、大电容、电源管理芯片）4接口板损坏（CPU、BIOS、、晶振还有短路等情况）二十五打印机乱码驱动程序不对（重装）检查型号、端口、默认值、办公软件、系统2数据线损坏（更换）3接口芯片损坏（测量更换）4保险电阻损坏（测量更换）二十六某些字位置颠倒1驱动程序不对（重装）2数据线损坏（更换）3BIOS程序有有问题（重新设置）二十七在XP下不能打印、98下能打印重新安装系统二十八行距距离过大1DIP开关设置不对（调节）2电机驱动芯片损坏（测量更换）针式打印机EEPROM清除反面板操作（恢复BIOS出厂设置的方法）LQ 670 K高速+切纸+电源LQ 680K换行/换页+进纸/退纸+暂停+电源LQ 1600K3字体+切纸+电源300K+换行/换页+进纸/退纸+暂停+电源300K、500K同上如果有的机器没有这个功能，只能刷BIOS或换BIOS 芯片针式打印机的自检：按换行键开机等字车有动作时松手（大部分），有的是按换页键或进纸键或联机键等。

激光打印机维修培训资料激光打印机是办公室和个人用户最常用的打印设备之一。

它使用激光技术将图像或文本打印到纸上，速度快且打印质量高。

然而，随着使用时间的增长，激光打印机也会出现各种故障。

因此，掌握激光打印机的维修技能对于维护打印机的正常工作是至关重要的。

在本文中，我们将提供一些激光打印机维修培训资料，以帮助读者了解激光打印机的工作原理，常见故障及其解决方案。

一、激光打印机的工作原理1. 电子信号的传输激光打印机的工作原理是通过计算机传输电子信号到打印机，然后通过打印机内部的控制器将这些信号转换为电流或电压，以驱动激光器和打印机的其他部件。

2. 感光鼓的工作原理在激光打印机中，感光鼓是一个非常重要的部件，它负责将激光束上的图像转移到纸张上。

感光鼓的工作原理是当激光束照射到感光鼓上时，感光鼓上的感光层会产生静电，然后通过碳粉的吸附形成图像。

3. 碳粉传输当图像形成在感光鼓上后，碳粉被转移到纸张上，形成打印图像。

这一步骤是由输送带或输送辊来完成的。

4. 碳粉固定最后，碳粉需要通过加热和压力来固定在纸张上，以确保打印图像的质量。

二、激光打印机常见故障及解决方案1. 打印质量差当激光打印机的打印质量出现问题时，可能是因为感光鼓上的碳粉被耗尽或感光鼓损坏所致。

这时可以尝试更换感光鼓或加入碳粉来解决问题。

2. 纸张卡纸纸张卡纸是激光打印机常见的故障之一，这可能是因为纸张堆积不齐或输送带/输送辊损坏所致。

解决方案可以是清理纸张堆积或更换输送带/输送辊。

3. 打印速度慢打印速度慢可能是因为打印机内部的零部件老化或损坏，这时需要更换或维修内部零部件来解决问题。

4. 打印机无法启动如果激光打印机无法启动，首先需要检查电源插头和线路是否正常。

如果电源和线路正常，可能是因为控制器或其他内部部件出现故障，需要维修或更换部件。

三、激光打印机维修培训1. 培训内容激光打印机维修培训内容主要包括激光打印机的工作原理、常见故障及解决方案、维修工具和设备的使用等内容。

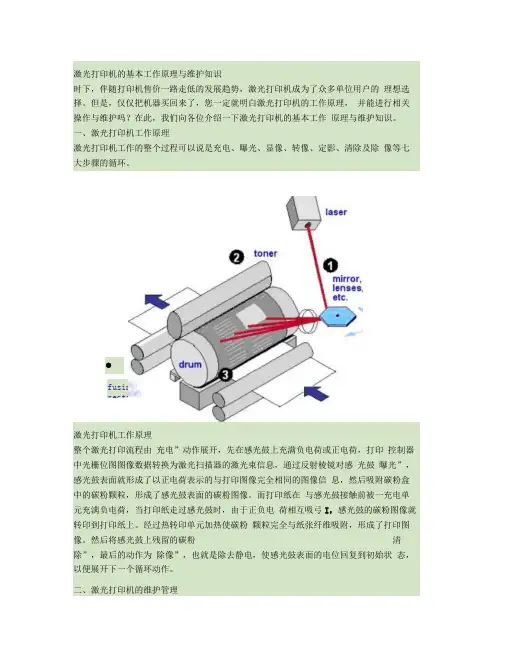

激光打印机的基本工作原理与维护知识时下，伴随打印机售价一路走低的发展趋势，激光打印机成为了众多单位用户的理想选择。

但是，仅仅把机器买回来了，您一定就明白激光打印机的工作原理，并能进行相关操作与维护吗？在此，我们向各位介绍一下激光打印机的基本工作原理与维护知识。

一、激光打印机工作原理激光打印机工作的整个过程可以说是充电、曝光、显像、转像、定影、清除及除像等七大步骤的循环。

❹fusingsection激光打印机工作原理整个激光打印流程由充电”动作展开，先在感光鼓上充满负电荷或正电荷，打印控制器中光栅位图图像数据转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓曝光”，感光鼓表面就形成了以正电荷表示的与打印图像完全相同的图像信息，然后吸附碳粉盒中的碳粉颗粒，形成了感光鼓表面的碳粉图像。

而打印纸在与感光鼓接触前被一充电单元充满负电荷，当打印纸走过感光鼓时，由于正负电荷相互吸弓I，感光鼓的碳粉图像就转印到打印纸上。

经过热转印单元加热使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。

然后将感光鼓上残留的碳粉清除”，最后的动作为除像”，也就是除去静电，使感光鼓表面的电位回复到初始状态，以便展开下一个循环动作。

二、激光打印机的维护管理激光打印机在使用一段时间后，输出纸样深度越来越浅，并且纸样左右深度不同，呈由深到浅或由浅到深渐变。

经过更换新硒鼓，发现情况没有实质性好转。

这时初步可以断定是激光器长时间工作后受灰尘污染所致。

这时可拔下打印机电源线，打开顶盖，取下接口板和主板，露出激光器组件。

拆下激光器组件，打开激光器的密封塑料盖，用专用镜头纸或无水酒精棉球对各光学透镜、棱镜、反光镜等轻轻擦拭（注意不要用力触动各光学镜片的固定位置），待酒精自然挥发完后，重新装机运行即可。

三、常见激光打印机故障处理1硒鼓的安装对于硒鼓的安装，先要将硒鼓从包装袋中取出，抽出密封条。

注意一定要将密封条完全抽出，曾经就有没有抽出密封条而打印不出来的案例。

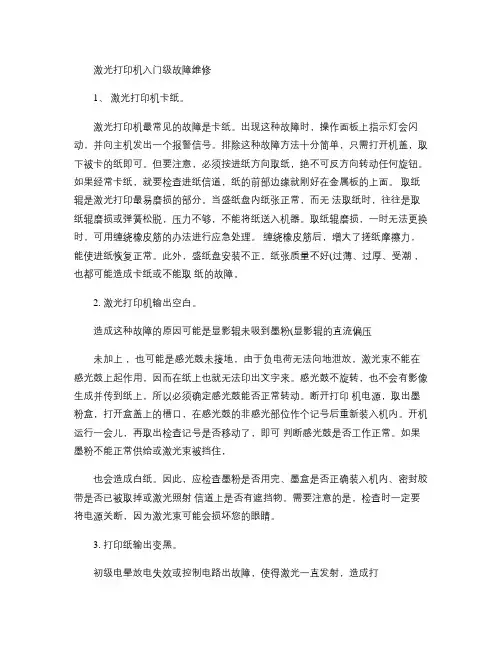

激光打印机入门级故障维修1、激光打印机卡纸。

激光打印机最常见的故障是卡纸。

出现这种故障时，操作面板上指示灯会闪动，并向主机发出一个报警信号。

排除这种故障方法十分简单，只需打开机盖，取下被卡的纸即可。

但要注意，必须按进纸方向取纸，绝不可反方向转动任何旋钮。

如果经常卡纸，就要检查进纸信道，纸的前部边缘就刚好在金属板的上面。

取纸辊是激光打印最易磨损的部分。

当盛纸盘内纸张正常，而无法取纸时，往往是取纸辊磨损或弹簧松脱，压力不够，不能将纸送入机器。

取纸辊磨损，一时无法更换时，可用缠绕橡皮筋的办法进行应急处理。

缠绕橡皮筋后，增大了搓纸摩擦力，能使进纸恢复正常。

此外，盛纸盘安装不正，纸张质量不好(过薄、过厚、受潮，也都可能造成卡纸或不能取纸的故障。

2. 激光打印机输出空白。

造成这种故障的原因可能是显影辊未吸到墨粉(显影辊的直流偏压未加上，也可能是感光鼓未接地，由于负电荷无法向地泄放，激光束不能在感光鼓上起作用，因而在纸上也就无法印出文字来。

感光鼓不旋转，也不会有影像生成并传到纸上，所以必须确定感光鼓能否正常转动。

断开打印机电源，取出墨粉盒，打开盒盖上的槽口，在感光鼓的非感光部位作个记号后重新装入机内。

开机运行一会儿，再取出检查记号是否移动了，即可判断感光鼓是否工作正常。

如果墨粉不能正常供给或激光束被挡住，也会造成白纸。

因此，应检查墨粉是否用完、墨盒是否正确装入机内、密封胶带是否已被取掉或激光照射信道上是否有遮挡物。

需要注意的是，检查时一定要将电源关断，因为激光束可能会损坏您的眼睛。

3. 打印纸输出变黑。

初级电晕放电失效或控制电路出故障，使得激光一直发射，造成打印输出内容全黑的现象。

这时您应检查电晕放电线是否已断开或电晕高压是否存在、激光束通路中的光束探测器是否工作正常，因为这几个方面直接关系到输出效果。

4. 输出字迹偏淡。

墨粉盒内的墨粉较少、显影辊的显影电压偏低和墨粉未被极化带电而无法转移到感光鼓上，都会造成打印字迹偏淡现象。

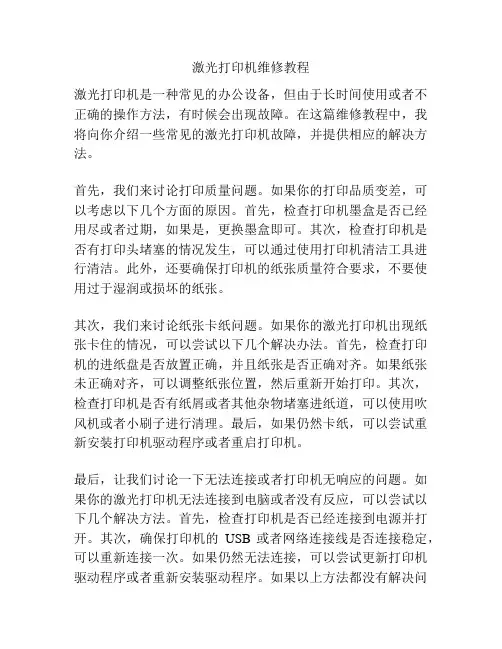

激光打印机维修教程激光打印机是一种常见的办公设备，但由于长时间使用或者不正确的操作方法，有时候会出现故障。

在这篇维修教程中，我将向你介绍一些常见的激光打印机故障，并提供相应的解决方法。

首先，我们来讨论打印质量问题。

如果你的打印品质变差，可以考虑以下几个方面的原因。

首先，检查打印机墨盒是否已经用尽或者过期，如果是，更换墨盒即可。

其次，检查打印机是否有打印头堵塞的情况发生，可以通过使用打印机清洁工具进行清洁。

此外，还要确保打印机的纸张质量符合要求，不要使用过于湿润或损坏的纸张。

其次，我们来讨论纸张卡纸问题。

如果你的激光打印机出现纸张卡住的情况，可以尝试以下几个解决办法。

首先，检查打印机的进纸盘是否放置正确，并且纸张是否正确对齐。

如果纸张未正确对齐，可以调整纸张位置，然后重新开始打印。

其次，检查打印机是否有纸屑或者其他杂物堵塞进纸道，可以使用吹风机或者小刷子进行清理。

最后，如果仍然卡纸，可以尝试重新安装打印机驱动程序或者重启打印机。

最后，让我们讨论一下无法连接或者打印机无响应的问题。

如果你的激光打印机无法连接到电脑或者没有反应，可以尝试以下几个解决方法。

首先，检查打印机是否已经连接到电源并打开。

其次，确保打印机的USB或者网络连接线是否连接稳定，可以重新连接一次。

如果仍然无法连接，可以尝试更新打印机驱动程序或者重新安装驱动程序。

如果以上方法都没有解决问题，建议联系激光打印机的售后服务中心进行更进一步的维修。

以上是激光打印机常见故障的一些解决方法。

希望这篇维修教程能够帮助到你。

另外，还要注意定期保养和清洁打印机，避免尘埃和污垢对打印机的影响。

如果你对打印机的内部构造和细节操作感兴趣，建议查阅激光打印机的用户手册，了解更多详细信息。
