隔离式LED驱动电源方案若干

恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源，就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

LED电源设计中三极管恒流的方案宝剑锋从磨砺出，梅花香自苦寒来；此句是中国流传下来的一句古训，喻为如果想要取得成绩，获取成就，就要能吃苦，勤于锻炼，这样才能靠自己的努力赢得胜利。

各个行业皆是如此。

在电源网论坛里，就存在这样一些人，他们时常能DIY出被网友们称之为的经典设计，出于大家能够共同学习的目的，小编抓住了难得的机会，整理了这些经典帖，供分享学习。

本文为续接LED电源设计中次级恒流方案的总结一文，同样来自心中有冰的总结精华帖。

--------小编语。

下图原理是通过改变三极管的IB电流来控制LED中的电流，同样存在损耗大的缺点。

主要优缺点分析：电路简单可靠，成本较低是最大的优点；恒流精度不高，温飘严重是最大的缺点。

针对性问答：wwpp问：D7是什么管？如何恒流？答：肖特基管子，D7跟Q1有一样的温飘特性，可以抵消Q1温飘带来的影响；至于恒流，可以想想Q1的be结压降，再看看D7的压降与R10的压降，就明白了。

wzpawzz问：冰大哥，想问下你，我现在在做一个恒流限压源，但是输出电流的恒流值是可以调节的，调节范围为150ma到350ma。

我做的LED驱动电源是隔离式的，采用反激。

但是检测回路怎么做到隔离呢？我是想用个小电阻串在负载上，检测其电压的变化，这个检测由单片机完成，就是AD采样哈。

单片机根据采样得到的值输出对应的PWM波控制原边开关管的通断。

我不知道反馈控制的隔离应该怎么做？自己想的方案：1.由于我的恒流源的最大的电流为350ma，而光耦PC817内最大的输入电流为50ma，故我可用好多个多个光耦并联起来串在恒流源上，从而感应电流的变化，各个光耦的输出电流再汇到一起，流经一个电阻实现电流到电压的转换，供单片机采样。

可行性分析：加入用10个光耦，最大恒流时每个流经的电流为35ma，而光耦内部的二极管的正向电压为1.2V左右，那么损耗为0.035*1.2*10=420mw，光耦输出还有损耗，故这种方案损耗太大了，不太可取！2.用个小电阻串在恒流负载上，单片机经过AD采样检测电流的变化，输出PWM波，然后在驱动电路上加个隔离变压器，但是我怕这个隔离变压器会引起PWM的失真，不能很好的控制开关管？3.用个小电阻串在恒流负载上，再用运放进行跟随和放大，运放的输出端接PC817并串上电阻，那么当检测的小电阻上电压变化后，光耦的电流就会变化，然后我在光耦的输出端得E极接个电阻，C极接到5伏的电源，光耦电流的变化就会引起E端上电阻端电压的变化，单片机采样此电压变化，进行PWM的控制。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

LED驱动电源恒流方案大全
1.稳压电流源
稳压电流源是一种简单并且常见的恒流驱动电源方案。

它通过控制恒流电源输出的电压来实现对LED灯的恒流驱动。

利用电压比例法，根据欧姆定律，当输出电流稳定时，输出的电压也会保持稳定。

这种方案的好处是简单易实现，但是电压波动会影响电流稳定性。

2.线性恒流源
线性恒流源通过在电流输出端串联一个负载电阻来实现对LED灯的恒流驱动。

负载电阻的大小可以根据所需的电流来选择，将输入电压分别作用在电流源和负载电阻上，通过欧姆定律可以得到相应的电流分布。

线性恒流源的优点是工作时电流稳定，但是效率较低，会产生较大的功耗和热量。

3.恒流开关电源
恒流开关电源是一种高效率的恒流驱动电源方案。

它通过开关器件的开关操作来稳定输出电流。

常见的恒流开关电源包括开关电流源和开关电压源两种。

开关电流源通过控制开关频率和开关占空比来实现对输出电流的稳定控制。

开关电压源则通过电压反馈回路来实现对输出电流的恒流控制。

这种方案的优点是效率高，但是电路复杂度较高。

4.稳流放大器
稳流放大器是一种专门用于LED灯驱动的恒流源。

它通过放大差分输入信号并将其输出到负载上，从而实现对负载电流的恒流控制。

稳流放大器具有高性能和高精度，是一种常用的LED驱动电源恒流方案。

综上所述，LED驱动电源恒流方案有稳压电流源、线性恒流源、恒流开关电源和稳流放大器等。

根据实际需求和设计要求，可以选择适合的方案来实现对LED灯的恒流驱动。

每种方案都有其优缺点，需要根据具体情况进行选择和权衡。

常见led驱动电源电路设计大全（十款电路设计原理图详解）★★★led驱动电源电路设计（一）LED电源有很多种类，各类电源的质量、价格差异非常大，这也是影响产品质量及价格的重要因素之一。

LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。

1、开关恒流源采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。

开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。

非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。

开关电源的安全性相对较高（一般是输出低压），性能稳定，缺点是电路复杂、价格较高。

开关电源技术成熟，性能稳定，是目前LED照明的主流电源。

图1：开关恒流隔离式日光灯管电源图2：开关恒流隔离电源原理图图3：开关恒流源电源图4：开关恒流非隔离电源原理图。

2、线性IC电源采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。

缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。

市面上宣称无（去）电解电容，超长寿命的，均是采用线性IC电源。

IC驱电源具有高可靠性，高效率低成本优势，是未来理想的LED驱动电源。

图5：线性IC电源图6：线性IC电源原理图3、阻容降压电源采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。

功率因数低，寿命短，一般只适于经济型小功率产品（5W以内）。

功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到（一般在0.2-0.3之间），所以高功率产品不宜采用阻容降压电源。

市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。

LED驱动电源隔离与非隔离的区别目前在一般的led照明市场上，存在非隔离和隔离型驱动电源之分。

所谓的隔离电源是指输入的市电(在中国是220V交流电)与输出端在电气上完全隔离，非隔离电源就是没有隔离。

放在LED灯具中就是，隔离电源驱动的LED灯珠与220V市电是隔开的，而非隔离电源驱动的灯珠与市电是相通的。

虽说这不是新的问题，但经常有朋友会问及，说明确实有必要说说。

那么大侠今天就来讲解，回答到好这个问题，主要从以下几个方面：1. 安全性简单点讲，隔离电源中输入的220V交流电（主线圈）和输出的直流电（次线圈）之间是有变压器隔离开的，主次线圈之间并不直接连接，所以称为隔离电源。

变压器的转换过程是：电-磁-电，没有和大地连接，所以不会发生触电危险。

而非隔离电源是用220V直接输入到电子电路，在通过电子元件降压输出，输入输出是通过电子元件直接连接的，所以称非隔离电源。

非隔离电路是输入电源通过升降压之后直接加在了LED负载上，有触电危险存在。

两者从表面上看就是有无变压器的区别。

所以要通过安规认证，比如3C、UL、CE等，非隔离就麻烦，非隔离设计灯具时需要做到双绝缘，例如球泡灯，LED灯珠和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。

一般生产厂家没有绝对的设计技术实力，一般不好通过。

因为绝缘及爬电距离不够，只能从灯具物理结构设计了。

比如，通常LED和铝散热器之间的绝缘也就靠铝基板的印製板的薄膜绝缘。

虽然这个绝缘层可以耐2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，使得难以通过CE认证。

故而广大用户在购买时也请选择正规厂家生产，有安全认证的LED灯具产品，而不是价格低廉无认证的有安全隐患的LED灯具产品。

一般来说作为完整的LED照明灯具产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。

而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。

作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。

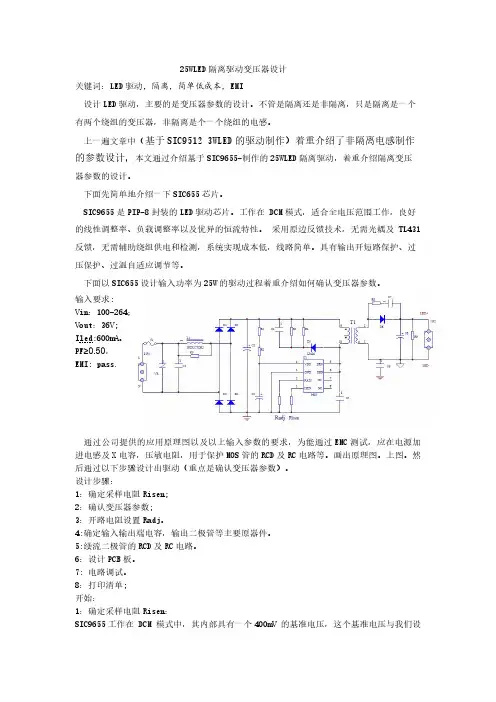

25WLED隔离驱动变压器设计关键词：LED驱动，隔离，简单低成本，EMI设计LED驱动，主要的是变压器参数的设计。

不管是隔离还是非隔离，只是隔离是一个有两个绕组的变压器，非隔离是个一个绕组的电感。

上一遍文章中（基于SIC95123WLED的驱动制作）着重介绍了非隔离电感制作的参数设计，本文通过介绍基于SIC9655-制作的25WLED隔离驱动，着重介绍隔离变压器参数的设计。

下面先简单地介绍一下SIC655芯片。

SIC9655是PIP-8封装的LED驱动芯片。

工作在DCM模式，适合全电压范围工作，良好的线性调整率、负载调整率以及优异的恒流特性。

采用原边反馈技术，无需光耦及TL431反馈，无需辅助绕组供电和检测，系统实现成本低，线路简单。

具有输出开短路保护、过压保护、过温自适应调节等。

下面以SIC655设计输入功率为25W的驱动过程着重介绍如何确认变压器参数。

输入要求:Vin：100-264；Vout：36V;Iled:600mA。

PF≥0.50，EMI:pass.通过公司提供的应用原理图以及以上输入参数的要求，为能通过EMC测试，应在电源加进电感及X电容，压敏电阻，用于保护MOS管的RCD及RC电路等。

画出原理图。

上图。

然后通过以下步骤设计出驱动（重点是确认变压器参数）。

设计步骤：1：确定采样电阻Risen;2：确认变压器参数;3：开路电阻设置Radj。

4:确定输入输出端电容，输出二极管等主要原器件。

5:续流二极管的RCD及RC电路。

6：设计PCB板。

7:电路调试。

8：打印清单;开始：1：确定采样电阻Risen：SIC9655工作在DCM模式中，其内部具有一个400mV的基准电压，这个基准电压与我们设计中变压器原边峰值电流进行比较计算，通过采样电阻的调节来实现LED 驱动电流的大小..采样电阻与其它参数的关系式是：N P /N S 为变压器初次级匝数比，假设N P /N S ＝n，先估算输出端所需电压V S ：V S =Vout+V D6+V NS .(V NS 为次级电感及回路压降)。

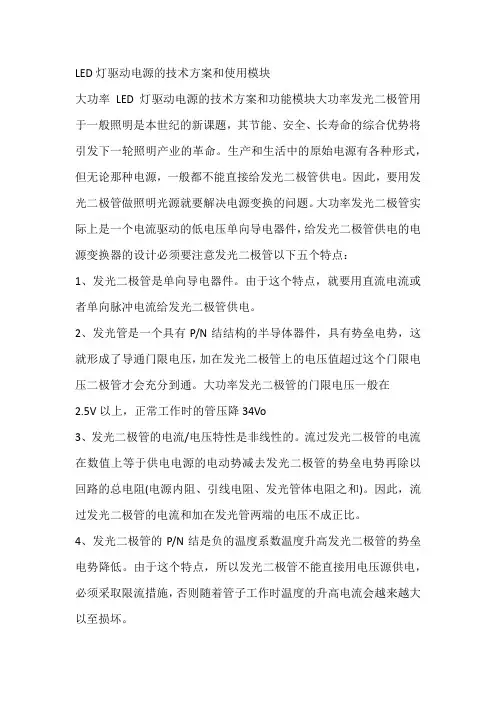

LED灯驱动电源的技术方案和使用模块大功率LED灯驱动电源的技术方案和功能模块大功率发光二极管用于一般照明是本世纪的新课题，其节能、安全、长寿命的综合优势将引发下一轮照明产业的革命。

生产和生活中的原始电源有各种形式，但无论那种电源，一般都不能直接给发光二极管供电。

因此，要用发光二极管做照明光源就要解决电源变换的问题。

大功率发光二极管实际上是一个电流驱动的低电压单向导电器件，给发光二极管供电的电源变换器的设计必须要注意发光二极管以下五个特点：1、发光二极管是单向导电器件。

由于这个特点，就要用直流电流或者单向脉冲电流给发光二极管供电。

2、发光管是一个具有P/N结结构的半导体器件，具有势垒电势，这就形成了导通门限电压，加在发光二极管上的电压值超过这个门限电压二极管才会充分到通。

大功率发光二极管的门限电压一般在2.5V以上，正常工作时的管压降34Vo3、发光二极管的电流/电压特性是非线性的。

流过发光二极管的电流在数值上等于供电电源的电动势减去发光二极管的势垒电势再除以回路的总电阻(电源内阻、引线电阻、发光管体电阻之和)。

因此，流过发光二极管的电流和加在发光管两端的电压不成正比。

4、发光二极管的P/N结是负的温度系数温度升高发光二极管的势垒电势降低。

由于这个特点，所以发光二极管不能直接用电压源供电，必须采取限流措施，否则随着管子工作时温度的升高电流会越来越大以至损坏。

5、流过发光管的电流和发光管的光通量的比值也是非线性的。

发光二极管的光通量随着流过发光管的增加而增加，但却不成正比，越到后来光通量增加得越少。

因此，应该使发光管在一个发光效率比较高的电流值下工作。

另外，发光二极管也和其他光源一样，所能承受的电功率是有限的。

如果加在发光二极管上的电功率超过一定数值，发光管可能损坏。

有于生产工艺和材料特性方面的差异，同样型号的发光管的势垒电势以及发光管的内阻也不完全一样，这就导致发光管工作时的管压降不一致，再加上发光管势垒电势具有负的温度系数，因此，发光管不能直接并联使用。

LED驱动电源方案全攻略LED驱动电源是LED灯具的关键部分，它能够为LED提供稳定的电流和电压，保证LED的正常工作。

在设计LED驱动电源时，需要考虑到功率因素、效率、稳定性等多个因素，合理选择驱动电源方案是设计中的重要一环。

一、LED驱动电源方案的选择在选择驱动电源方案时，需要考虑以下几个因素：1.输入电源：一般来说，选择稳定的直流电源作为输入，以满足LED 对电压的要求。

2.输出特性：根据LED的工作方式，确定输出的电流和电压。

对于单色LED，一般需要稳定的恒流输出；对于多彩LED，需要提供恒流和恒压两种输出模式。

3.效率和功率因素：高效率和高功率因素是现代LED驱动电源方案的主要追求之一、高效率可以减少能量的损耗，提高LED的发光效率；高功率因素可以减少对电网的污染。

4.稳定性和可靠性：选择具有稳定性和可靠性的电子元器件和电源拓扑结构，确保驱动电源的稳定性和可靠性。

二、常见的LED驱动电源方案根据LED的工作特性和要求，常见的LED驱动电源方案有以下几种：1.线性电源方案：线性电源方案是最简单的一种方案，通过线性稳压器来驱动LED。

它的优点是稳定性好，成本低；缺点是效率低，适用于小功率的LED灯具。

2.开关电源方案：开关电源方案是目前最常见的一种方案，它通过开关管实现对LED的控制。

它的优点是效率高，成本较低；缺点是对电磁干扰敏感，需要额外的电磁屏蔽设计。

3.恒流源方案：恒流源方案是针对需要恒流输出的LED设计的一种方案。

它通过电流反馈控制电路，确保输出电流的稳定性。

这种方案适用于针对恒流输出的高亮度LED灯具。

4.恒压源方案：恒压源方案是针对需要恒压输出的LED设计的一种方案。

它通过电压反馈控制电路，确保输出电压的稳定性。

这种方案适用于多彩LED灯具，可以同时满足恒流和恒压的要求。

三、LED驱动电源方案设计注意事项在LED驱动电源方案设计中，需要注意以下几个事项：1.选择合适的电源拓扑结构，根据实际需求选择合适的开关功率器件。
