便携式可燃气体检测仪使用说明使用说明书一、产品概述：本产品为便携式可燃气体检测仪，主要用于检测环境中的可燃气体浓度。

便携式设计方便携带，适用于各种场合的使用。

二、产品特点：1.高精度检测：采用先进的气体传感器，能够快速、准确地检测环境中的可燃气体浓度。

2.易操作：简单的按键设计，用户只需按下开机键即可进行测量。

3.显示直观：大屏幕液晶显示，可清晰显示当前的可燃气体浓度。

4.声光报警：当可燃气体浓度超过设定阈值时，仪器会发出声音和光线信号进行报警。

5.数据存储：可以自动记录测量结果，可储存多组数据并通过USB接口进行导出。

6.寿命长：内置可充电电池，使用寿命长，便于使用和维护。

7.多功能：可以设置多个报警阈值，支持警示灯和声音的个性化设置。

三、使用方法：1.开机准备：检查电池电量是否充足，并在合适的工作环境下进行操作。

2.开机操作：按下仪器的开机键，液晶屏上将立即显示当前的可燃气体浓度。

3.设定报警阈值：根据实际需要，设置仪器的报警阈值，可以通过按键操作进入设置界面进行设定。

4.测量操作：将仪器置于待测环境中，观察液晶屏上显示的数据。

若可燃气体浓度超过设定阈值，则仪器会发出警报。

5.数据存储操作：仪器可以自动记录测量结果，可以通过USB接口将数据导出到电脑进行存储和分析。

四、注意事项：1.使用前请仔细阅读产品说明书，并按照说明书要求正确操作。

2.请确保仪器处于良好的工作环境中，避免高温、潮湿或有害气体等影响测量结果的情况。

4.请勿将仪器丢弃在火源附近，避免发生火灾事故。

5.请定期对仪器进行维护和保养，保持仪器的正常工作状态。

6.请保管好仪器的相关配件，避免丢失造成不必要的损失。

五、常见问题解答：1.仪器显示不准确怎么办？答：请检查仪器是否正常校准，并确保仪器的工作环境符合要求。

2.仪器无法开机怎么办？答：请检查仪器电池是否电量不足，若电量不足请及时充电。

3.仪器报警无声无光怎么办？答：请检查设置是否正确，并确保仪器的音量和亮度调节处于正常状态。

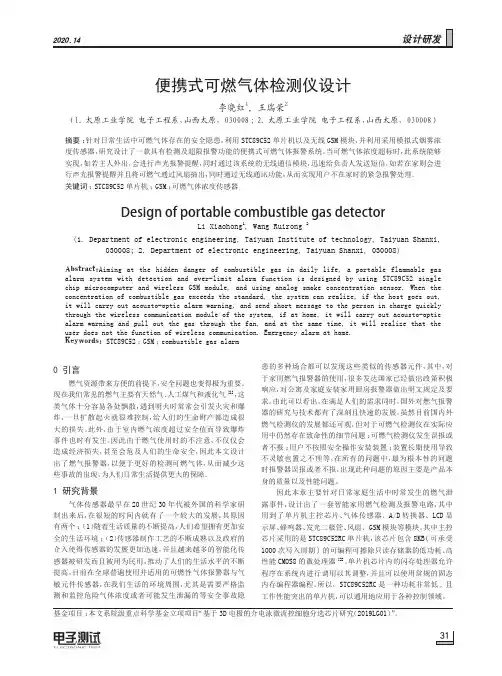

0 引言燃气资源带来方便的前提下，安全问题也变得极为重要。

现在我们常见的燃气主要有天然气、人工煤气和液化气[1]，这类气体十分容易各处飘散，遇到明火时常常会引发火灾和爆炸，一旦扩散起火就很难控制，给人们的生命财产都造成很大的损失。

此外，由于室内燃气浓度超过安全值而导致爆炸事件也时有发生。

因此由于燃气使用时的不注意，不仅仅会造成经济损失，甚至会危及人们的生命安全，因此本文设计出了燃气报警器，以便于更好的检测可燃气体，从而减少这些事故的出现，为人们日常生活提供更大的保障。

1 研究背景气体传感器最早在20世纪30年代被外国的科学家研制出来后，在很短的时间内就有了一个较大的发展，其原因有两个：（1）随着生活质量的不断提高，人们希望拥有更加安全的生活环境；（2）传感器制作工艺的不断成熟以及政府的介入使得传感器的发展更加迅速，并且越来越多的智能化传感器被研发而且被用为民用，推动了人们的生活水平的不断提高。

目前在全球普遍使用并适用的可燃性气体报警器与气敏元件传感器，在我们生活的环境周围，尤其是需要严格监测和监控危险气体浓度或者可能发生泄漏的等安全事故隐患的多种场合都可以发现这些类似的传感器元件，其中，对于家用燃气报警器的使用，很多发达国家已经做出政策积极响应，对公寓及家庭安装家用厨房报警器做出明文规定及要求。

由此可以看出，在满足人们的需求同时，国外对燃气报警器的研究与技术都有了深刻且快速的发展。

虽然目前国内外燃气检测仪的发展都还可观，但对于可燃气检测仪在实际应用中仍然存在致命性的细节问题：可燃气检测仪发生误报或者不报；用户不按照安全操作安装装置；装置长期使用导致不灵敏也置之不理等。

在所有的问题中，最为根本性的问题时报警器误报或者不报，出现此种问题的原因主要是产品本身的质量以及性能问题。

因此本章主要针对日常家庭生活中时常发生的燃气泄露事件，设计出了一套智能家用燃气检测及报警电路，其中用到了单片机主控芯片、气体传感器、A/D 转换器、LCD 显示屏、蜂鸣器、发光二极管、风扇、GSM 模块等模块。

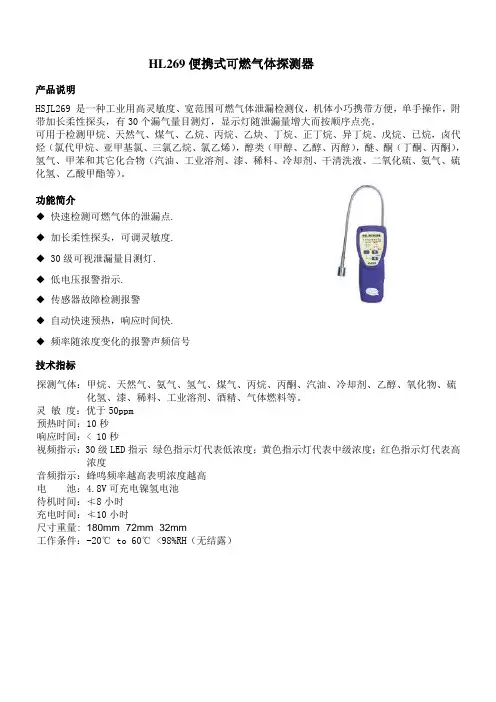

HL269便携式可燃气体探测器
产品说明
HSJL269 是一种工业用高灵敏度、宽范围可燃气体泄漏检测仪，机体小巧携带方便，单手操作，附带加长柔性探头，有30个漏气量目测灯，显示灯随泄漏量增大而按顺序点亮。

可用于检测甲烷、天然气、煤气、乙烷、丙烷、乙炔、丁烷、正丁烷、异丁烷、戊烷、已烷，卤代烃（氯代甲烷、亚甲基氯、三氯乙烷、氯乙烯），醇类（甲醇、乙醇、丙醇），醚、酮（丁酮、丙酮），氢气、甲苯和其它化合物（汽油、工业溶剂、漆、稀料、冷却剂、干清洗液、二氧化硫、氨气、硫化氢、乙酸甲酯等）。

功能简介
◆快速检测可燃气体的泄漏点.
◆加长柔性探头，可调灵敏度.
◆ 30级可视泄漏量目测灯.
◆低电压报警指示.
◆传感器故障检测报警
◆自动快速预热，响应时间快.
◆频率随浓度变化的报警声频信号
技术指标
探测气体：甲烷、天然气、氨气、氢气、煤气、丙烷、丙酮、汽油、冷却剂、乙醇、氧化物、硫化氢、漆、稀料、工业溶剂、酒精、气体燃料等。

灵敏度：优于50ppm
预热时间：10秒
响应时间：< 10秒
视频指示：30级LED指示绿色指示灯代表低浓度；黄色指示灯代表中级浓度；红色指示灯代表高浓度
音频指示：蜂鸣频率越高表明浓度越高
电池：4.8V可充电镍氢电池
待机时间：≮8小时
充电时间：≮10小时
尺寸重量: 180mm×72mm×32mm
工作条件：-20℃ to 60℃ <98%RH（无结露）。

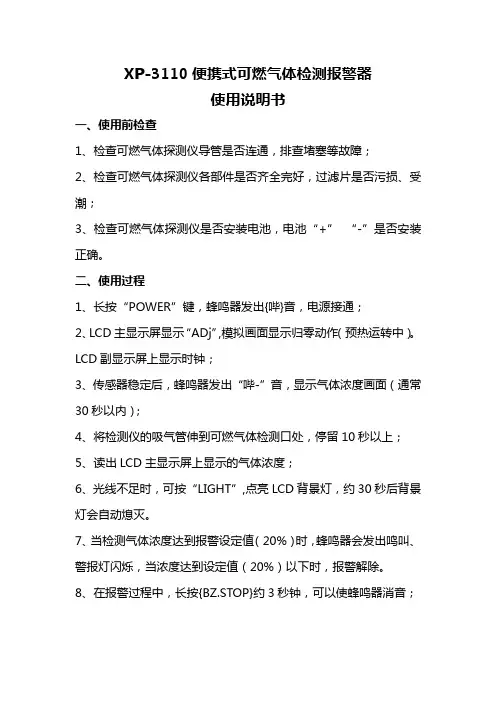

XP-3110便携式可燃气体检测报警器使用说明书一、使用前检查1、检查可燃气体探测仪导管是否连通，排查堵塞等故障；2、检查可燃气体探测仪各部件是否齐全完好，过滤片是否污损、受潮；3、检查可燃气体探测仪是否安装电池，电池“+”“-”是否安装正确。

二、使用过程1、长按“POWER”键，蜂鸣器发出{哔}音，电源接通；2、LCD主显示屏显示“ADj”,模拟画面显示归零动作（预热运转中）。

LCD副显示屏上显示时钟；3、传感器稳定后，蜂鸣器发出“哔-”音，显示气体浓度画面（通常30秒以内）；4、将检测仪的吸气管伸到可燃气体检测口处，停留10秒以上；5、读出LCD主显示屏上显示的气体浓度；6、光线不足时，可按“LIGHT”,点亮LCD背景灯，约30秒后背景灯会自动熄灭。

7、当检测气体浓度达到报警设定值（20%）时，蜂鸣器会发出鸣叫、警报灯闪烁，当浓度达到设定值（20%）以下时，报警解除。

8、在报警过程中，长按{BZ.STOP}约3秒钟，可以使蜂鸣器消音；三、使用后检查1、切断电源，应在洁净空气中，待气体浓度下降到“0”后再关闭电源。

2、每次使用完探测器将探测仪放置中控指定位置，不可现场随意丢弃；四、注意事项1、探测仪长时间不用，取出电池，防止泄露；2、严禁水、冷剂等液体进入检测器内部，损坏设备；3、避免剧烈的温度\湿度变化，否则将影响传感器性能甚至损坏；4、高浓度气体会对传感器造成不良影响，如不慎吸入，应立即通入洁净空气；5、避免跌落、碰撞等强烈的机械冲击，否则将影响机器的性能。

五、异常报警判断1、屏幕显示Err-1 ,开机时，有敏感气体存在。

2、屏幕显示Err-b ，电池电量不足；3、屏幕显示Err-P ，气体导管弯折、吸入水或吸口前端堵塞，无法进气。

4、屏幕显示Err-H ，主机故障，联系供应商。

便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。

检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。

本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。

1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。

便携式气体检测仪使用手册（快速入门版）1.便携式气体检测仪（Portable Gas Monitor），型号：PGM-16002.测量范围：0—100%LEL，分辨率1%，使用年限2年，IP65的防护等级3.开机：长按“开关键”超过2s即可开机，同时蜂鸣器鸣响一声。

4.关机：在开机状态下，按住“开关键”超过2s，屏幕显示“仪器将在5s后关机…”，并从5开始倒计时，继续按住“开关键”不放直至倒计时结束，直到屏幕显示“仪器已关机”并正常关闭。

5.关机中断：在5s倒计时过程中松开“开关键”可停止关机过程，并返回原状态。

注意：提示没有插入SD卡或卡写保护不能记录数据，但不影响测量功能，按左键忽略此错误提示，继续下一步操作。

6.每次开机都要进行零点标定，仪器显示倒计数30s，实现校正。

7.自检完毕后屏幕显示“自检完成！”并进入检测模式。

8.仪器在出厂前已经进行了标准气体校正，并设置了10%LEL低报警，20%LEL高报警。

同时得到达州市质监局计量测试中心的权威检测认定。

提示：“LEL”是指爆炸下限，它是针对可燃气体的一个技术词语。

可燃气体在空气中遇明火种爆炸的最低浓度，称为爆炸下限。

它的英文全称是：Lower Explosion Limited，故简称“LEL”。

关于报警的解释：10%LEL的意义，甲烷的爆炸下限是5%体积比（即空气中的甲烷的体积含量达到5%时达到爆炸下限），把这个5%的体积比一百等分，让5%的体积比对应“100%LEL”，也就是说，检测仪数值达到“100%LEL”报警点时，相当于此时的甲烷含量为“5%”的体积比。

那么，当可燃气体检测仪检测到的数值达到“10%LEL”报警点时，相当于此时的甲烷含量为“0.5%”的体积比，高限报警“20%LEL”，相当于此时的甲烷含量为“1%”的体积比，距离爆炸下限“5%”的体积比还是有一定距离的。

紧急处理措施：您是否担心可燃气体检测仪报警后随时就会有危险了？那倒不必，因为它离达到爆炸下限还有一定的距离。

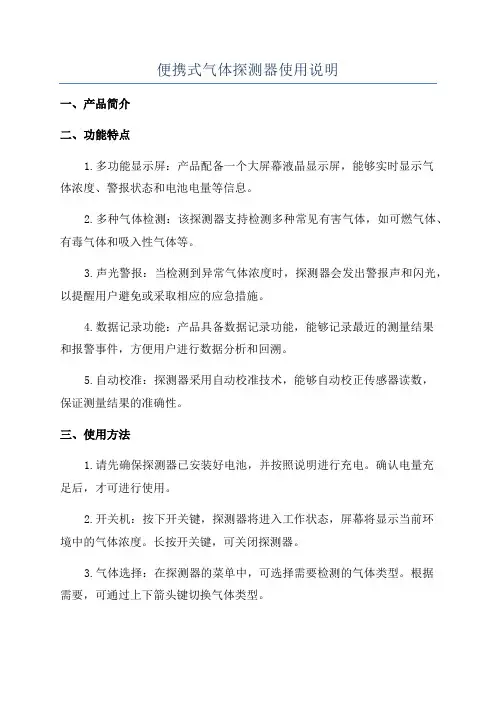

便携式气体探测器使用说明一、产品简介二、功能特点1.多功能显示屏：产品配备一个大屏幕液晶显示屏，能够实时显示气体浓度、警报状态和电池电量等信息。

2.多种气体检测：该探测器支持检测多种常见有害气体，如可燃气体、有毒气体和吸入性气体等。

3.声光警报：当检测到异常气体浓度时，探测器会发出警报声和闪光，以提醒用户避免或采取相应的应急措施。

4.数据记录功能：产品具备数据记录功能，能够记录最近的测量结果和报警事件，方便用户进行数据分析和回溯。

5.自动校准：探测器采用自动校准技术，能够自动校正传感器读数，保证测量结果的准确性。

三、使用方法1.请先确保探测器已安装好电池，并按照说明进行充电。

确认电量充足后，才可进行使用。

2.开关机：按下开关键，探测器将进入工作状态，屏幕将显示当前环境中的气体浓度。

长按开关键，可关闭探测器。

3.气体选择：在探测器的菜单中，可选择需要检测的气体类型。

根据需要，可通过上下箭头键切换气体类型。

4.校准检测：探测器将根据气体类型和传感器要求，自动进行校准操作。

在校准过程中，请不要移动或遮挡探测器。

5.警报设置：按下菜单键，在菜单中选择警报设置，可以设置警报的阈值和警报方式。

根据需要，可以设定不同的警报等级和声音大小。

6.测量结果：屏幕将显示当前环境中检测到的气体浓度。

使用者可以根据实际情况，采取相应的防护措施或向相关部门汇报。

四、注意事项1.在使用前，请先查看用户手册，了解产品的使用方法和注意事项。

2.探测器在使用过程中，请勿用力摔打或碰撞，以免影响传感器的正常工作。

3.探测器在工作时，请勿遮挡气孔，以确保气体的准确检测和测量。

4.如遇到警报，请立即采取应急措施，并向相关部门报告。

切勿擅自处理可燃气体或有毒气体泄露。

5.探测器需定期维护和校准，以保证测量结果的准确和稳定。

请按照使用手册中的说明进行维护和校准操作。

6.如果探测器在长时间未使用后，其数据可能需要重新校准。

请参考使用手册中的校准方法。

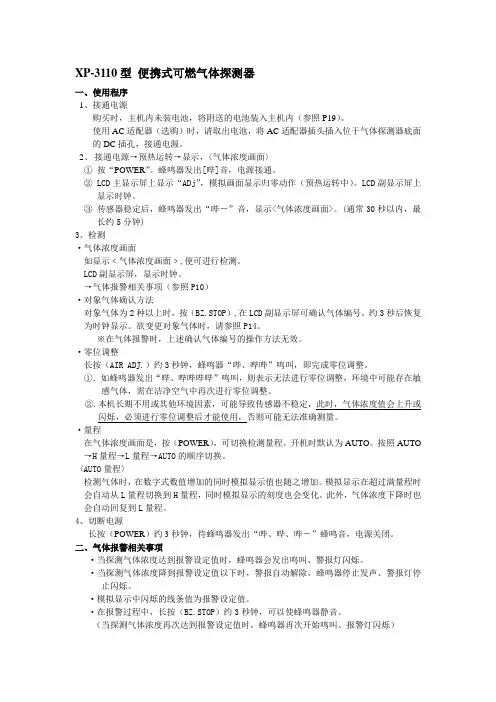

XP-3110型便携式可燃气体探测器一、使用程序1、接通电源购买时，主机内未装电池，将附送的电池装入主机内（参照P19）。
