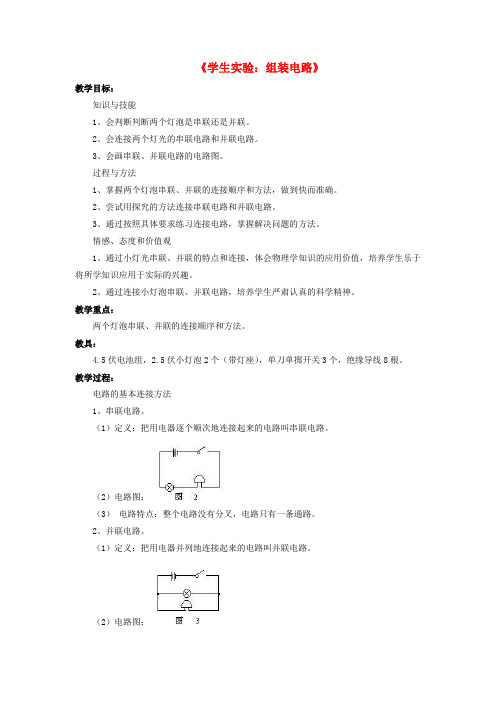

《学生实验：组装电路》教学目标：知识与技能1、会判断判断两个灯泡是串联还是并联。
2、会连接两个灯光的串联电路和并联电路。
3、会画串联、并联电路的电路图。
过程与方法1、掌握两个灯泡串联、并联的连接顺序和方法，做到快而准确。
2、尝试用探究的方法连接串联电路和并联电路。
3、通过按照具体要求练习连接电路，掌握解决问题的方法。
情感、态度和价值观1、通过小灯光串联、并联的特点和连接，体会物理学知识的应用价值，培养学生乐于将所学知识应用于实际的兴趣。
2、通过连接小灯泡串联、并联电路，培养学生严肃认真的科学精神。
教学重点：两个灯泡串联、并联的连接顺序和方法。
教具：4.5伏电池组，2.5伏小灯泡2个（带灯座），单刀单掷开关3个，绝缘导线8根。
教学过程：电路的基本连接方法1、串联电路。
（1）定义：把用电器逐个顺次地连接起来的电路叫串联电路。
（2）电路图：（3）电路特点：整个电路没有分叉，电路只有一条通路。
2、并联电路。
（1）定义：把用电器并列地连接起来的电路叫并联电路。
（2）电路图：（3）电路特点：电流没有分开的部分叫干路，电流分开的部分叫支路，每条支路各自与干路组成电流的通路。
3、识别电路串联、并联的方法：方法一：分析电路中元件的连接方法，逐个顺次连接的是串联，并列接在电路两点的是并联。
方法二：看电流的流向。
从电源正极开始，沿电路向前移动，如果电路不分叉，电流依次通过所有的用电器，达到电源的负极，这些用电器是串联。
如果电流在电路中某点分出几条支路，而在另一点会合，即电流有分有合，并排通过了各支路上的用电器，再回到电源负极，这些支路上用电器是并联。
方法三：假设电路中某用电器不存在，判断是否出现断路，若出现了，则此用电器必然串联在电路中。
假若电路中某一用电器不存在时，并不影响其它元件中有电流通过，则此元件必然是并联在电路中4、由电路图连接实物的方法（1）串联电路：按电路图摆好元件位置，开关S应断开。
从电源正极出发，逐个顺次连接所有元件，然后回到电源负极。
《学生实验：组装电路》教学目标：1、知识与技能：（1）会读、会画简单的电路图。
（2）能连接简单的串联电路和并联电路。
（3）培养初步的实验操作技能。
2、过程与方法：（1）会用实验的方法探究串、并联电路的区别。
（2）能说明生活、生产中采用简单串联或并联中路的实例，发展观察能力。
教学重点：理解串联电路和并联电路。
教学难点：并联电路的识别及连接。
教学准备:电池组，小灯泡，开关，导线教学过程：一、复习：请同学画出如图的电路图。
二、引入新课（1）提出问题：在上图的电路里，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个有时有两个、三个，甚至更多个，那么怎样将它们连入电路呢？（2）请同学连接电路并画出电路图：用一个电池阻，两个灯泡L1和L2，一个开关和几根导线组成一个电路。
要求闭合开关时，两灯都亮，开关断开时，两灯都熄灭，想想看，有几种连接方法，画出电路图。
三、进行新课（1）串联电路和并联电路：串联电路：把电路元件逐个顺次连接起来。
并联电路：把电路元件并列连接起来。
（2）讨论串联电路的特点实验：请同学们在黑板上把图中的元件连成串联电路。
①合上、打开开关S，观察现象。
②提问：看到什么现象了？③调换开关S的位置对串联电路有无影响？可能有学生说：“开关必须接在电源正极和灯之间才起作用，若将开关放在灯和负极之间，即使开关打开，灯也能亮，因为电流已经流到灯泡那里了。
”这种说法对吗？为什么？请同学们实验操作证明一下？。
小结：串联电路的特点：电流只有_____条路径，通过一个元件的电流同时_________；电路中只需要_______个开关，且开关的位置对电路__________影响。
想一想，你日常生活中见到哪些电路属于串联电路？教室里的灯能用串联的方法吗？（3）讨论并联电路：将上图中的笔迹擦掉，再用新的笔迹代替导线，将L1和L2组成并联电路，开关S同时控制两盏灯，画出它的实际连接图。
实验：让同学到讲台上连接课本上的并联电路。
《学生实验：组装电路》教材分析：《组装电路》选自义务教育课程标准实验教科书《物理》(北师大版)九年级。
本节内容在上一节认识电路组成,通路、断路和短路以及电路图的基础上,学习用开关控制两个串联灯泡、两个并联灯泡的连接。
这部分内容提出的具体任务:一是用一个开关同时控制两个小灯泡,使两个小灯泡同时亮,同时灭。
取下一只灯泡,另一只灯泡也灭了;取下一只灯泡,不影响另一只灯泡发光。
二是用两个开关控制两只灯泡,要哪只灯泡亮,哪只灯泡就亮,并且两只灯泡的亮灭互不影响，总结串并联电路的特点。
在连接完实物电路之后,还要组织学生练习画电路图。
教学目标：【知识与能力目标】1.会判断两个灯泡是串联还是并联。
2.会连接两个灯泡的串联电路和并联电路。
3.会画串联电路和并联电路的电路图。
【过程与方法目标】1.掌握两个灯泡串联、并联的连接顺序和方法,做到快而准确。
2.尝试用探究的方法连接串联电路和并联电路。
3.通过按照具体要求练习连接串联电路和并联电路,掌握解决问题的方法。
【情感态度价值观目标】1.通过小灯泡串联、并联的特点和连接,体会物理学知识的应用价值,培养学生乐于将所学知识应用于实际的兴趣。
2.通过连接小灯泡串联电路和并联电路,培养学生严肃认真的科学精神。
教学重难点：【教学重点】通过探究发现串并联电路的特点。
【教学难点】规范画出串并联电路、动手连接串并联电路。
课前准备：1.教师研读课标、教材，撰写教学设计，制作多媒体课件。
2.学生预习本课内容，收集有关资料。
3.实验器材：每组2节干电池、3个开关、导线若干、灯泡2个。
教学过程：一、复习旧课：师:上节课我们学了哪些内容?学生:1、常用电路元件;2、常用电路元件符号。
二、激发学习动机：师:展示两个小灯泡,问:你能让这两个小灯泡亮起来吗?画出电路图,并连接电路。
学生分组完成上述问题的探究。
三、讲授新知识：（一）认识串联、并联电路师:在上面电路中,我们只用了一个用电器,可是在一个实际电路里,用电器往往不只一个,有时两个、三个甚至更多个,那么怎样将它们连入电路呢?同学们能否用实验桌上这些元件组成一个电路,使两个灯泡都发光呢?请先画出电路图。
实验名称：组装电路实验实验日期：2023年X月X日实验地点：实验室X号实验目的：1. 熟悉电子元器件的基本性能和用途。
2. 掌握电路组装的基本步骤和方法。
3. 培养动手能力和团队协作精神。
实验器材：1. 电源：直流电源，电压为5V。
2. 电阻：1kΩ、10kΩ、100kΩ各一只。
3. 电容：10μF、100μF各一只。
4. 二极管：IN4007一只。
5. 三极管：9013一只。
6. 晶体管：7805一只。
7. 连接线：若干。
8. 实验板：一块。
9. 万用表：一只。
实验原理：本实验组装的电路为一个简单的稳压电路，主要由电源、电阻、电容、二极管、三极管和晶体管等元器件组成。
通过合理连接这些元器件，可以使电路输出稳定的电压，满足实验要求。
实验步骤：1. 按照电路图在实验板上布置元器件。
2. 将电源的正负极分别连接到电路的正负输入端。
3. 将电阻、电容、二极管、三极管和晶体管等元器件按照电路图的要求连接起来。
4. 使用万用表检测电路的输出电压，确保电路正常工作。
实验结果：1. 电阻R1、R2、R3的阻值分别为1kΩ、10kΩ、100kΩ，符合要求。
2. 电容C1、C2的电容值分别为10μF、100μF，符合要求。
3. 二极管IN4007的正向导通电压为0.7V，反向截止电压为20V，符合要求。
4. 三极管9013的放大倍数β为100，符合要求。
5. 晶体管7805的输出电压为5V，符合要求。
6. 通过万用表检测，电路输出电压为5V，稳定。
实验分析：1. 本实验组装的稳压电路能够满足实验要求，输出稳定的电压。
2. 在组装电路过程中，注意了元器件的连接顺序和方向，避免了短路和接触不良等问题。
3. 在实验过程中，掌握了电路组装的基本步骤和方法，提高了动手能力。
实验总结：1. 通过本次实验，熟悉了电子元器件的基本性能和用途，了解了电路组装的基本步骤和方法。
2. 在实验过程中，培养了动手能力和团队协作精神，提高了自身的综合素质。
