实验报告2：交流阻抗参数的测量和功率因数的改善

交流电路功率因数的提高实验报告(一)交流电路功率因数的提高实验报告实验目的本实验旨在探究如何提高交流电路的功率因数，以达到节省能源、提高电路效率的目的。

实验器材•交流电源•电阻•电容•电桥实验原理交流电路中，功率因数越小表示电路所用的有功功率和实际耗能之间的比例越小，电路效率就越低。

而提高功率因数，可以减小电路中无效功率的损耗，从而提高电路效率。

实现提高功率因数的方法主要有两种：加装电容和补偿电阻。

实验步骤1.连接交流电源和电桥，将电桥连接到交流电路的负载端。

2.测量负载的电流和电压，根据定义计算出功率因数。

3.先尝试加装电容，测量负载的电流和电压，并重新计算功率因数。

4.然后尝试加装补偿电阻，并重复上述测量和计算步骤。

5.对比不同方法所得的功率因数，并选择效果最好的方案。

实验结果经过多次实验，发现加装电容对于提高功率因数有较好的效果，但需要根据实际电路情况选择合适的电容型号和数值。

实验结论通过实验可以得知，加装电容是一种简便有效的提高交流电路功率因数的方法，可以有效减小电路中无效功率的损耗，提高电路效率。

在实际应用中需要根据具体情况灵活运用，以达到最优化的效果。

实验注意事项1.实验时应注意安全，严禁操作不当导致的触电事故。

2.实验中所用电阻和电容应具有足够的容量和耐压，以免电路过载或者损坏。

3.测量、计算、记录数据时应严格按照规定，并注意测量精度。

实验拓展1.加装电感可以否提高交流电路的功率因数？2.改变电路拓扑结构可以否提高交流电路的功率因数？3.怎样选用合适的电容型号和数值以最大化提高功率因数的效果？实验结语提高交流电路功率因数是现今工业生产和日常生活中十分重要的一环，本次实验我们通过试验验证了加装电容和补偿电阻是实现这一目标的有效途径之一，希望通过该实验的学习，能够对广大科研工作者和电工从业人员有所帮助。

实验四交流阻抗参数的测量和功率因数的改善一、实验目的1．测量交流电路的参数。

2．验证提高感性负载功率因数的方法，体会提高功率因数的意义。

3．设计感性负载电路中补偿电容的大小。

4．学会使用单相功率表。

二、预习要求1．掌握交流电路中电流、电压间的相量关系及提高功率因数的意义和方法。

2．当外加电压不变，感性负载并联电容后，线路的总电流如何变化？它对R、L串联支路电流及功率有无影响？画出相量图。

3．熟悉功率表的选择与使用方法。

二、实验原理1、日光灯电路及其原理说明：（1）日光灯电路如图4-1所示，它由日光灯管，镇流器和启辉器主要部件组成。

A、灯管是一根玻璃管，其内壁涂有荧光粉，两端各有一个阳极和灯丝，前者为镍丝，后者为钨丝，二者焊在一起，管内充有惰性气体和水银蒸气。

B、启辉器由封在充有惰性气体的玻璃泡内的双金属片和静触片组成，双金属片和静触片都具有触头。

C、镇流器是一个带铁心的电感线圈。

图4-1（2）工作原理：当日光灯刚接通电源时，启辉器的两个触头是断开时，电路中没有电流，电源电压全加在起辉器的两个触头之间产生辉光放电，电流通过起辉器，灯丝和镇流器构成通路，对灯丝加热，灯丝发出大量电子。

起辉器放电时产生大量的热量，使双金属片受热膨胀至使触头闭合，导致放电结束。

双金属片冷却后两触头断开，通路被切断，在触头被切断的瞬间镇流器产生相当高的自感电动势与电源电压串联加在灯管的两端，启动管内的水银蒸气放电，这时辐射出的紫外线照到管内壁的荧光粉上发出白光。

灯管放电后，电源电压大部分加在镇流器上，灯管两端电压（既启辉器两触头之间的电压）较低，不能使起辉器光线光放电，因而其触头不能再接触。

在电网交流电的作用下，灯管两端的灯丝和阳极之间电位不断地发生变化，一端为正电位时另一端为负电位。

负电位端发射电子，正电位端吸收电子，从而形成为电流通路。

启辉过程：电源（220V）接通→氖气电离放电产生热→两电极通→灯丝热发射电子→辉光管极间电压为0，断开→镇流器产生感应电动势（>220V）→水银蒸汽游离放电→荧光灯发光2、功率因数的提高：（1）功率因数：对于一个无源二端网络，如下图4-2所示，它所吸收的功率P=UIcos φ，其中cosφ称为功率因数。

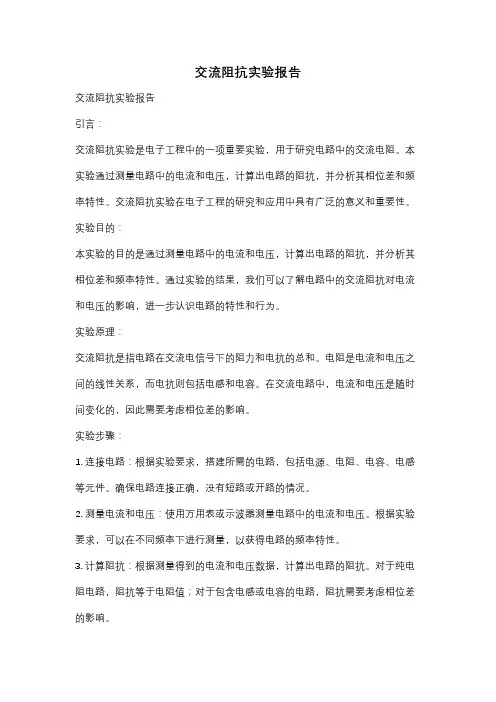

交流阻抗实验报告交流阻抗实验报告引言：交流阻抗实验是电子工程中的一项重要实验，用于研究电路中的交流电阻。

本实验通过测量电路中的电流和电压，计算出电路的阻抗，并分析其相位差和频率特性。

交流阻抗实验在电子工程的研究和应用中具有广泛的意义和重要性。

实验目的：本实验的目的是通过测量电路中的电流和电压，计算出电路的阻抗，并分析其相位差和频率特性。

通过实验的结果，我们可以了解电路中的交流阻抗对电流和电压的影响，进一步认识电路的特性和行为。

实验原理：交流阻抗是指电路在交流电信号下的阻力和电抗的总和。

电阻是电流和电压之间的线性关系，而电抗则包括电感和电容。

在交流电路中，电流和电压是随时间变化的，因此需要考虑相位差的影响。

实验步骤：1. 连接电路：根据实验要求，搭建所需的电路，包括电源、电阻、电容、电感等元件。

确保电路连接正确，没有短路或开路的情况。

2. 测量电流和电压：使用万用表或示波器测量电路中的电流和电压。

根据实验要求，可以在不同频率下进行测量，以获得电路的频率特性。

3. 计算阻抗：根据测量得到的电流和电压数据，计算出电路的阻抗。

对于纯电阻电路，阻抗等于电阻值；对于包含电感或电容的电路，阻抗需要考虑相位差的影响。

4. 分析结果：根据计算得到的阻抗值，分析电路的特性和行为。

可以绘制阻抗-频率曲线，观察电路在不同频率下的阻抗变化。

实验结果与讨论：根据实验的测量结果和计算得到的阻抗值，我们可以得出以下结论：1. 在纯电阻电路中，阻抗等于电阻值，且不随频率变化。

2. 在包含电感的电路中，阻抗随频率的增加而增加，且存在相位差。

3. 在包含电容的电路中，阻抗随频率的增加而减小，且存在相位差。

4. 通过绘制阻抗-频率曲线，可以更直观地观察电路的频率特性。

实验总结：交流阻抗实验是电子工程中的一项重要实验，通过测量电路中的电流和电压，计算出电路的阻抗，并分析其相位差和频率特性。

通过实验的结果，我们可以了解电路中的交流阻抗对电流和电压的影响，进一步认识电路的特性和行为。

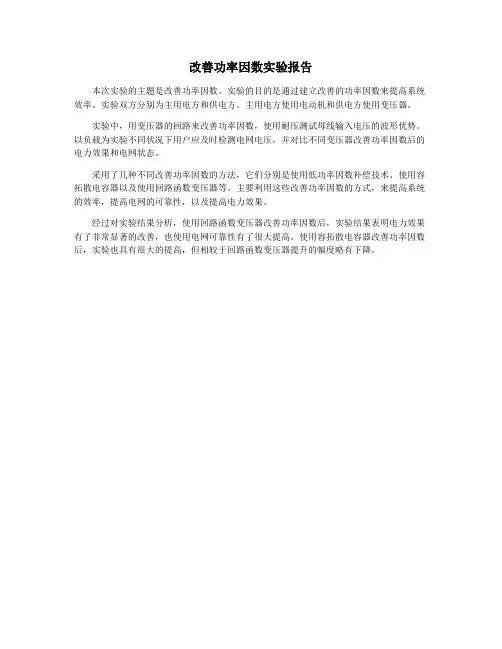

改善功率因数实验报告
本次实验的主题是改善功率因数。

实验的目的是通过建立改善的功率因数来提高系统效率。

实验双方分别为主用电方和供电方。

主用电方使用电动机和供电方使用变压器。

实验中，用变压器的回路来改善功率因数，使用耐压测试母线输入电压的波形优势。

以负载为实验不同状况下用户应及时检测电网电压，并对比不同变压器改善功率因数后的电力效果和电网状态。

采用了几种不同改善功率因数的方法，它们分别是使用低功率因数补偿技术、使用容拓散电容器以及使用回路函数变压器等。

主要利用这些改善功率因数的方式，来提高系统的效率，提高电网的可靠性，以及提高电力效果。

经过对实验结果分析，使用回路函数变压器改善功率因数后，实验结果表明电力效果有了非常显著的改善，也使用电网可靠性有了很大提高。

使用容拓散电容器改善功率因数后，实验也具有很大的提高，但相较于回路函数变压器提升的幅度略有下降。

交流电路参数的测量实验报告交流电路参数的测量实验报告引言：交流电路是电工学中的重要内容，对于电子工程师来说，了解和测量交流电路的参数是必不可少的技能。

本实验旨在通过测量交流电路中的电压、电流和功率等参数，来探索交流电路的特性和性能。

实验目的：1. 掌握使用示波器和万用表等仪器测量交流电路参数的方法；2. 理解交流电路中电压、电流和功率的关系；3. 分析交流电路中的阻抗、相位差和功率因数等参数。

实验原理：交流电路由交流电源、电阻、电感和电容等元件组成。

在交流电路中，电流和电压的变化是周期性的，并且存在相位差。

交流电路的阻抗是电流和电压的比值，可以用来描述电路对交流电的阻碍程度。

功率因数则是描述电路中有用功率和总功率之间的关系。

实验步骤：1. 连接电路：将交流电源、电阻、电感和电容按照实验电路图连接起来。

2. 测量电压：使用示波器测量电压波形，并记录幅值和频率。

3. 测量电流：使用万用表测量电流值，并记录。

4. 计算阻抗：根据测得的电压和电流值，计算电路的阻抗。

5. 测量功率：根据电压和电流的相位差，计算功率因数和有用功率。

实验结果与分析：通过实验测量得到的数据，可以计算出交流电路的阻抗、相位差和功率因数等参数。

在实验中，我们选取了几个不同的电阻、电感和电容值，进行了多次测量。

以一个具体的实验结果为例，当电路中电阻为10欧姆，电感为0.1亨，电容为0.01法拉时，测得的电压为5伏，电流为2安。

根据测量数据，我们可以计算出该交流电路的阻抗为2.5欧姆，相位差为45度，功率因数为0.707。

通过对多组实验数据的分析，我们可以发现电路中的电阻对电流和电压的幅值和相位差有直接影响。

当电路中的电阻增加时，电流幅值减小，电压幅值也减小，相位差增大。

而电感和电容对电路的影响则与频率有关。

当频率增加时，电感的阻抗增大，电容的阻抗减小，从而影响电流和电压的幅值和相位差。

结论：通过本次实验，我们掌握了测量交流电路参数的方法，并且对交流电路中电压、电流和功率等参数有了更深入的理解。

实验二、单相交流电路实验预习：一、实验目的 1、通过对R-L 串联电路及其与C 并联的单相交流电路的实际测定，查找出它们的电压、电流及功率之间的关系。

2、学习电路元件参数的测量方法（间接法测定R 、r 、L 、C 等）。

3、掌握感性负载并联电容提高功率因数的方法，并进一步理解其实质。

4、学习并掌握功率表的使用。

二、实验原理 1、R-L 串联电路LXRrSZ图1-8-1 R-L 串联电路图1-8-1表示了一个R-L 串联电路，其电感为空心线性电感。

由于空心线性电感的内阻不可忽略，这里用内阻r 与理想电感X L 串联来代替空心电感，设其总阻抗为Z S 。

根据0=∑U ，列出Lr R S R U U U U U U ++=+= 电感线圈上的正弦电压U S 将超前电流I 一个ϕ1角度，相量图如图1-8-2所示。

由相量图上的电压三角形，根据余弦定理，得：U S 2 = U R 2 +U 2 -2 U U R Cos ϕ1从而求出ϕ1，而U （R + r ）=U Cos ϕ1式中U （R + r ）=U R + U r又因为U L =U Sin ϕ1 ，这样可求得： R =U R / I 1 ； r = U r / I 1；X L =U L /L ； L =X L /ω =X L / 2πf2、研究感性负载电路提高功率因数的方法。

感性负载电路的功率因数一般比较低，为了提高电路的功率因数，常在感性负载电路的两端并联电容器，以提高电路的功率因数。

并入电容后的电压、电流相量图如图1-8-3所示。

电容支路的电流I C 在相位上超前电源电压90º（以U 为参考）。

图1-8-2 R-L 串联电路中电压、电流相量图图1-8-3 感性负载并联电容后的电流相量图R并联电容后线路的总电流 0=∑I CI I I +=1 由图1-8-3的相量图，根据余弦定理得：I 12 = I C 2 +I 2 -2 I I C COS （90º + ϕ）：式中 COS （90º + ϕ）= -Sin ϕ 。

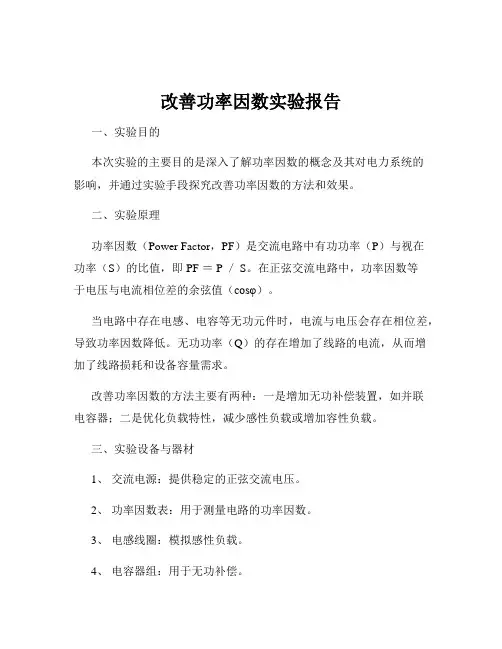

改善功率因数实验报告一、实验目的本次实验的主要目的是深入了解功率因数的概念及其对电力系统的影响，并通过实验手段探究改善功率因数的方法和效果。

二、实验原理功率因数（Power Factor，PF）是交流电路中有功功率（P）与视在功率（S）的比值，即 PF ＝ P ／ S。

在正弦交流电路中，功率因数等于电压与电流相位差的余弦值（cosφ）。

当电路中存在电感、电容等无功元件时，电流与电压会存在相位差，导致功率因数降低。

无功功率（Q）的存在增加了线路的电流，从而增加了线路损耗和设备容量需求。

改善功率因数的方法主要有两种：一是增加无功补偿装置，如并联电容器；二是优化负载特性，减少感性负载或增加容性负载。

三、实验设备与器材1、交流电源：提供稳定的正弦交流电压。

2、功率因数表：用于测量电路的功率因数。

3、电感线圈：模拟感性负载。

4、电容器组：用于无功补偿。

5、电阻箱：用于调整负载电阻。

6、电流表、电压表：测量电路中的电流和电压。

四、实验步骤1、搭建实验电路将交流电源、电感线圈、电阻箱串联连接，组成感性负载电路。

在电路中接入电流表和电压表，测量电流和电压值。

2、测量初始功率因数接通电源，调节电阻箱和电感线圈的参数，使电路达到稳定状态。

使用功率因数表测量此时电路的功率因数，并记录相关数据。

3、并联电容器进行无功补偿在感性负载电路两端并联不同容量的电容器组，每次并联后重新测量电路的功率因数、电流和电压，并记录数据。

4、改变负载特性通过调整电阻箱的阻值，改变负载的电阻值，观察功率因数的变化，并记录相关数据。

5、重复实验为了减小实验误差，对每个实验步骤进行多次重复测量，取平均值作为最终结果。

五、实验数据记录与分析1、初始状态电流（I）：＿____ A电压（U）：＿____ V有功功率（P）：＿____ W无功功率（Q）：＿____ Var视在功率（S）：＿____ VA功率因数（PF）：＿____2、并联电容器后的数据电容器容量（C）：＿____ μF电流（I）：＿____ A电压（U）：＿____ V有功功率（P）：＿____ W无功功率（Q）：＿____ Var视在功率（S）：＿____ VA功率因数（PF）：＿____通过对实验数据的分析，可以发现随着并联电容器容量的增加，功率因数逐渐提高。

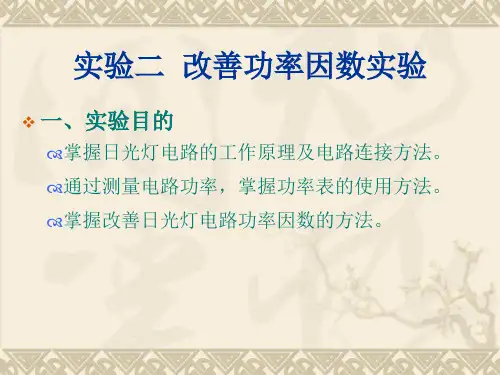

单相交流电路及功率因数提高实验报告试验二单相沟通电路及功率因数的提高一、试验目的讨论正弦稳态沟通电路中电压、电流相量之间的关系。

了解日光灯电路的特点，理解改善电路功率因数的意义并把握其方法。

二、原理说明沟通电路中电压、电流相量之间的关系在单相正弦沟通电路中，各支路电流和回路中各元件两端的电压满足相量形式的基尔霍夫定律，即：工I = 0和》U = 0图1所示的RC串联电路，在正弦稳态信号U的激励下，电阻上的端电压Ur与电路中的电流I同相位，当R的阻值转变时，Ur和Uc的大小会随之转变，但相位差总是保持90°, UR的相量轨迹是一个半圆，电压U、Uc与Ur三者之间形成一个直角三角形。

即U = U R + U c，相位角0= acr tg (Uc / U r)转变电阻R时，可转变$角的大小，故RC串联电路具有移相的作用。

URUcURUc何RC串联电路图1 RC串联沟通电路及电压相量沟通电路的功率因数沟通电路的功率因数定义为有功功率与视在功率之比，即：cos 0= P / S其中0为电路的总电压与总电流之间的相位差。

沟通电路的负载多为感性(如日光灯、电动机、变压器等)，电感与外界交换能量本身需要肯定的无功功率，因此功率因数比较低(cos 0 0.5)。

从供电方面来看，在同一电压下输送给负载肯定的有功功率时，所需电流就较大；若将功率因数提高(如cos 0= 1 )，所需电流就可小些。

这样即可提高供电设备的利用率，又可削减线路的能量损失。

所以，功率因数的大小关系到电源设备及输电线路能否得到充分利用。

为了提高沟通电路的功率因数，可在感性负载两端并联适当的电容C,如图2所示。

并联电容C以后，对于原电路所加的电压和负载参数均未转变，但由于ic的出现，电路的总电流I减小了，总电压与总电流之间的相位差0减小，即功率因数COS0得到提高。

图2沟通电路的功率因数及改善日光灯电路及功率因数的提高日光灯电路由灯管R、镇流器L和启辉器S组成，C是补偿电容器，用以改善电路的功率因数，如图3所示。

交流参数的测量实验报告交流参数的测量实验报告引言：交流电是我们日常生活中最常见的电源形式之一，了解交流电的参数对于电力系统的设计、运行和维护具有重要意义。

本实验旨在通过测量交流电的电压、电流、功率因数等参数，探究交流电的特性及其在电路中的应用。

实验目的：1. 测量交流电的电压、电流、功率因数等参数；2. 分析交流电在不同电路中的特性；3. 掌握使用电压表、电流表等仪器进行测量的方法。

实验器材：1. 交流电源；2. 电压表、电流表；3. 电阻箱、电感器、电容器；4. 交流电路板。

实验步骤：1. 搭建简单的交流电路，将电压表和电流表接入电路中；2. 打开交流电源，调节电源输出电压为指定值；3. 分别测量电压表和电流表的读数，记录下来；4. 根据测得的电压和电流值计算功率；5. 改变电路中的电阻、电容或电感等元件，观察参数的变化；6. 重复以上步骤，进行多组实验数据的测量。

实验结果与讨论：通过实验测量，我们得到了不同电路条件下的电压、电流和功率等参数。

根据测得的数据，我们可以计算得到功率因数，并分析其对电路性能的影响。

在电阻电路中，电压和电流的波形相位相同，功率因数为1。

这说明在纯电阻电路中，电流与电压的相位差为0，电能被完全转化为有用功。

在电容电路中，电流超前于电压90度，功率因数为0。

这意味着电容电路中的电流与电压的相位差为90度，电能主要以电场的形式存储在电容器中，没有实际功率输出。

在电感电路中，电流滞后于电压90度，功率因数为0。

电感电路中的电流与电压的相位差也为90度，电能主要以磁场的形式存储在电感器中，同样没有实际功率输出。

通过对不同电路条件下的参数测量和分析，我们可以深入了解交流电的特性。

在实际应用中，我们可以根据电路的要求选择合适的元件，以实现所需的功率转换和能量传输。

结论：通过本实验，我们成功地测量了交流电的电压、电流、功率因数等参数，并对不同电路条件下的特性进行了分析。

掌握了使用电压表、电流表等仪器进行测量的方法。

实验报告2交流阻抗参数的测量和功率因数的改善引言：交流电路中的阻抗参数和功率因数是电路负载特性的重要参数，对于电路运行和能源利用具有重要意义。

本实验旨在通过测量交流电路中的阻抗参数，并通过控制电路中的补偿元件来改善电路的功率因数。

一、实验目的：1.学习交流电路中的阻抗参数测量方法；2.掌握改善交流电路的功率因数的方法；3.了解交流电路中的功率因数改善对电路性能的影响。

二、实验仪器和设备：1.电阻箱、电感箱和电容箱；2.示波器；3.交流电源；4.电阻、电感和电容等元件。

三、实验内容：1.测量阻抗参数：（1）连接交流电源、电阻箱和示波器，将示波器调至交流电压档；（2）分别测量电阻、电感和电容的阻抗值，记录数据；（3）通过公式计算得到电阻、电感和电容的阻抗参数。

2.测量电路的功率因数：（1）连接交流电源、电阻箱和示波器，将示波器调至交流电压档；（2）测量电路中的电流和电压波形；（3）根据电压和电流波形的相位差，计算得到功率因数。

3.改善电路的功率因数：（1）通过加入补偿元件（如电容）来改善电路的功率因数；（2）调节补偿元件的电容值，观察功率因数的变化；（3）记录电容值和功率因数的关系。

四、实验结果与分析：1.阻抗参数测量结果：根据实验数据，我们得到了电阻、电感和电容的阻抗参数。

2.功率因数测量结果：根据实验数据，我们计算得到了电路的功率因数。

3.改善功率因数结果分析：通过加入电容作为补偿元件，我们可以改善电路的功率因数。

当电容的值增加时，功率因数逐渐提高，并最终趋近于1、这是因为电容器对交流电路具有阻抗的作用，可以减小电路中的感性负载的影响，使功率因数接近于1五、实验总结：通过本次实验，我们学习了交流电路中的阻抗参数测量方法，并掌握了改善交流电路功率因数的方法。

在实际应用中，改善功率因数可以提高电路的能源利用效率，降低能量损耗。

因此，掌握这些技术对于电路设计和运行都具有重要意义。

六、致谢：感谢实验室老师的指导和帮助，使我们能够顺利完成本次实验。

实验三交流电路中阻抗和功率因数的测定实验三交流电路中阻抗和功率因数的测定* 预习要求（1）写出并掌握实验目的、设备、原理及实验内容、步骤，并将记录数据的表格画好。

（2）思考并回答：日光灯电路中镇流器为什么能起到镇流的作用？（3）思考并回答：图4中，K1闭合后3个电流表会怎样摆动？再将K2闭合后电流表的指针又会怎样摆动（用变大、变小或不变回答）？为什么？1实验目的（1）学习交流电路中阻抗及功率因数的测定方法。

（2）加深对功率因数概念的理解，并学习一种提高交流电路功率因数的方法。

（3）了解日光灯的工作原理和日光灯各部件的作用，学会安装日光灯。

2实验仪器及设备ZH-12型通用电学实验台、交流电流表、万用表、日光灯一套、电容器、开关、导线等。

3实验原理3.1交流电路中阻抗的测定测定交流阻抗的方法很多。

本实验只介绍U-A法及U-A-P法。

（1）U-A法交流阻抗或复阻抗在极坐标中用它的模及幅角来表示，在复平面的直角坐标中用它的实部及虚部来表示。

无论用哪种方法来表示，都必须有两个参数来表征。

所以，必须由两个方程来解。

这样测定交流阻抗就比直流电阻的伏安法要复杂些。

U-A法测交流阻抗的原理电路图如1所示。

用交流电压表分别测出电源电压U、变阻器h R上的电压1U及被测阻抗Z上的电压Z U。

同时由交流电流表测出通过Z的电流I。

根据KVL 将上述三个电压作矢量图见图2（选择滑线电阻的电压作参考量），由图上求出Z的幅角。

而Z的模由式(1)决定:Z U I Z = (1)求得Z 后，可进一步确定L(或C)，以及对应的直流等效损耗电阻Z R 。

（2）U-A-P 法。

测试电路如图3 所示。

负载Z 的消耗功率为：c o s IU P = (2) 式中U 为忽略电流表、功率表电流线圈内阻时，负载Z 上的电压有效值。

I 为忽略功率表电压线圈分流作用时，负载Z 通过的电流有效值。

?是Z 的幅角，cos ?是Z 的功率因数。

所以，由（2）式可求得：cos =IU P(3)进而可求出?、Z 及等效直流损耗电阻R 、电感值或电容值。

实验报告交流阻抗参数的测量和功率因数的改善姓名马诗琪班级13教技学号14114交流阻抗参数的测量和功率因数的改善一．实验目的：1.测量交流电路的参数。

2.掌握提高感性负载功率因数的方法，体会提高功率因数的意义。

3.设计感性负载电路中补偿电容的大小。

4.学会使用单相功率表。

二．实验原理：1.感性负载参数的测定：用三表法（即交流电压表、交流电流表、功率表）测出上述电路的U、、、及电流I和功率P，就可按下列各公式求出电路的参数。

L、R串联电路的总功率因数电路总阻抗滑线电阻阻值电路总电阻值电感线圈电阻电感线圈电感2.感性负载并联电容器提高功率因数意义：在正弦交流电路中，电源发出的功率为，提高了，对于降低电能损耗、提高发电设备的利用率和供电质量具有重要的经济意义。

3.感性负载并联电容器提高功率的方法：实验时，在不同的C值下，测量出电路的总电流I、负载端电压U及负载吸收的功率P，便可计算出相应的功率因数′。

另外，也可以利用交流电流表测量出电路总电流I及各支路的电流的值、，画出向量图，在根据余弦定理()，计算出不同的C值下的相应的值大小及值大小。

三．实验仪器和设备：1.电工技术实验装置2.万能多用表四．实验内容：1.用三表法测量交流电路的参数：按图1-4-2所示电路接线，闭合电源开关，调节试验台上的调压器，使其输出电压约为30V。

调节电阻R（为了防止电流过大，在实验箱上采用两个串联），使感性负载之路电流，将测得的电压、电流值记入表2-4-1内，据此计算电路参数。

2.设计最佳补偿电容的大小：根据计算的电路参数，若将电路的功率因数提高为，设计出最佳补偿电容的大小.50Hz1,2 Z（1）设电感L为日光灯镇流器，画出提高功率因数的相量图。

（2）根据所测得的电感量，设计最佳补偿电容的大小。

（3）实验记录3.感性负载电路功率因数的提高：在上述实验的基础上，将调压器输入电压调到30V左右，保持=30mA不变，如图2-4-2所示，选择适当的电容大小（建议投入的电容量为0.47F~10F）,相应地测量U、I、及P的数值，并计算出对应的、C记入自行设计的表格内。
