xx有线双向网络改造工程设备安装施工要求和监理要点一、施工前准备工作①设备安装施工前，应根据设计图纸，对拟施工区域进行现场核实和检查，确认光缆布放、设备箱安装、光缆接续（含光分路器安装）等现场条件，并作出相应的施工计划，得到网改工程指挥部的认可后，方可施工。
②施工材料准备：根据设计图纸及工程预算材料表，领取设备安装施工所必需的ONU、交换机、EOC、供电器、连接线、水晶头等工程主要材料和辅助材料，并进行必要的检验、检查，确定各种材料质量、数量无误。
③网络资源准备：根据设计图纸及资源配置表，对需要进行配置的网元设备（交换机、EOC头端）进行配置，并做好标签和记录。
④施工工具准备：进场施工前，各施工单位应0自行准备好电工刀、五类线卡线钳、BNC卡线钳、安装梯、一线通测试仪、场强仪、笔记本电脑、专用测试电缆等必要的施工工具和测试仪表。
⑤随工监理人员应熟悉设计图纸、工程预算和网络配置，对拟施工区域的各种情况做到心中有数，协助施工单位做好施工计划，并督促施工单位做好各项施工准备工作。
二、取、供电施工①取、供电施工必须按照《xx有线电视双向网络改造工程安全生产制度》的要求进行。
②供电方式：60V/AC：如果同轴分配网已经具备60V/AC供电条件，原则上采用同轴电缆60V/AC供电，如果供电设备容量不足，则必须对原取电处的供电器扩容。
220V/AC：如果同轴分配网不具备60V/AC供电条件，可以采取就地供电方式，采用220V/AC供电。
③设备机箱配置接地，机箱内所有设备必须是金属外壳，外壳必须接地。
如果采用60V/AC供电，接地源由供电器统一提供，如果采用就地220V/AC供电，则必须埋设地线，地阻在6-8欧之间。
④取电应规范、合理，坚持就近取电的原则，避免长距离布放取电电缆，取电电缆应全程套管保护。
电缆的选择应满足所有接入网设备运行的最大功率的要求。
⑤采用同轴电缆60V/AC集中供电时，线路上需供电的设备的连接线超过15米的应采用-7以上直径电缆，15米以内的供电连接线可采用外导体为镀锡铜丝64网-5电缆。

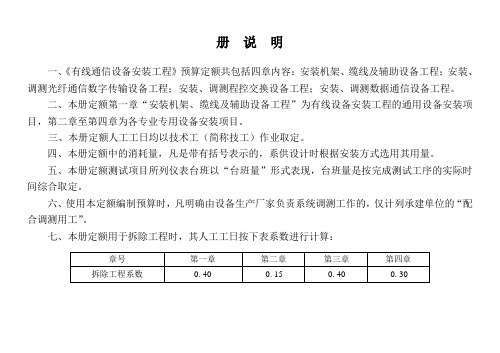

册说明一、《有线通信设备安装工程》预算定额共包括四章内容：安装机架、缆线及辅助设备工程；安装、调测光纤通信数字传输设备工程；安装、调测程控交换设备工程；安装、调测数据通信设备工程。
二、本册定额第一章“安装机架、缆线及辅助设备工程”为有线设备安装工程的通用设备安装项目，第二章至第四章为各专业专用设备安装项目。
三、本册定额人工工日均以技术工（简称技工）作业取定。
四、本册定额中的消耗量，凡是带有括号表示的，系供设计时根据安装方式选用其用量。
五、本册定额测试项目所列仪表台班以“台班量”形式表现，台班量是按完成测试工序的实际时间综合取定。
六、使用本定额编制预算时，凡明确由设备生产厂家负责系统调测工作的，仅计列承建单位的“配合调测用工”。
七、本册定额用于拆除工程时，其人工工日按下表系数进行计算：目录第一章安装机架、缆线及辅助设备说明 (4)第一节安装电缆槽道、走线架、机架、列柜 (5)第二节安装列架照明、机台照明、机房信号灯盘 (7)第三节安装保安配线箱 (8)第四节安装配线架 (9)一、安装总配线架 (9)二、安装数字分配架、光分配架 (11)第五节布放设备缆线、软光纤 (12)一、布放设备电缆 (12)二、布放设备导线 (15)三、布放软光纤 (17)四、布放电力电缆 (18)第六节安装防护、加固设施及辅助终端设备 (19)第二章安装、调测光纤数字传输设备说明 (21)第一节安装测试数字传输设备（PDH） (23)第二节安装测试数字传输设备（SDH、DXC） (24)第三节安装测试波分复用设备（WDM） (27)第四节安装、调测再生中继及远供电源设备 (31)第五节安装、调测网络管理系统设备 (32)第六节调测系统通道 (33)一、调测数字传输（PDH、SDH）系统通道 (33)二、调测波分复用（WDM）系统通道 (34)三、光路优化 (35)四、调测系统通道中间站配合、光纤复测 (36)第七节安装、调测同步网设备 (37)第三章安装、调测程控交换设备说明 (38)第一节安装程控交换设备 (39)第二节调测程控交换设备 (40)第三节安装、调测交换附属设备 (43)第四节调测用户交换机（PAB） (44)第五节调测智能网设备 (45)第六节安装、调测信令网设备 (46)第四章安装、调测数据通信设备说明 (47)第一节安装、调测数据通信网网络设备 (48)一、安装、调测数字数据网设备 (48)二、安装、调测宽带接入设备 (50)三、安装、调测路由器设备 (51)四、安装、调测局域网交换机设备 (53)第二节安装、调测服务器、调制解调器 (54)一、安装、调测服务器设备 (54)二、安装、调测调制解调器 (55)三、安装、调测光电转换器、KVM切换器及工控机 (56)第三节安装、调试网络安全设备 (57)第四节安装、调试数据存储设备 (58)第一章安装机架、缆线及辅助设备说明一、本章定额子目中未列出主材消耗量的，由设计按实计列；与设备成套供应的材料不再单独计列主材。
xxxx 有线网络科技有限公司2022 年9 月15 日1 总则和合用范围:本规程规制定了四木有线网络科技有限公司关于有线电视系统网络施工工艺和安全要求。
合用于四木承揽的光纤同轴电缆混合网 (HFC) 传输部分的施工和安全维护。
合用范围为以楼房为主的住宅小区.本规程如有不详细之处,施工队应及时联系商讨解决办法.确保工程质量。
2 引用标准和文件：本规程参照国家及上海市有关有线电视网络工程设计及施工规范，结合实际修订.符合国家及上海市有线电视网络工程设计及施工规范.GY/T 106— 1999 有线电视广播系统技术规范.GB/T 6510-96 30MHz— 1GHz 声音和电视信号的电缆分配系统。
GB 50200—1994 有线电视系统工程技术规范GY 5073—2005 有线电视网络工程施工及验收规范上海市有线电视网络技术规范(草稿)上海市有线电视传输系统工艺、安全和施工规范(试行稿) 注：材料进场前须进行检验。
1 、管道光缆施工要求；1) 按光缆配盘图纸进行敷设、标识。
若需要改动，以不增长敷设长度为原则。
光缆和电缆不能在同一管中敷设。
2)光缆弯曲半径不小于光缆外径的15 倍，施工过程中不应小于20 倍。
3)光缆布放的牵引力应加在光缆的加强芯上,保证光纤不受力。
牵引力不超过350Kg，牵引速度不超过10 米／分，一次牵引长度不宜超过1KM.布放速度应均匀，子管布放应避免扭曲和浮现死弯.避免浪涌，扭转、打小圈等情况，并防止外护层等后脱。
4)光缆端头必须密封防潮处理,不得浸水。
光缆应按规定预留长度见表1:表1：项目自然弯曲穿线井街头重叠设备预留穿越架空5m/km ≥8m 10—20m 20—30m 管道5m/km 0 。
5m/孔6—8m10—20m直埋7m/km 6 — 8 m 10—20m5)施工前按施工图规定的路由核对管孔占用情况,并对管孔进行清理。
6)每一个管孔必须放塑料子管。
子管内璧光滑，子管在管道内应无接头.7)管道内布放三根以上子管时，作颜色识别标记；同一根光缆过井布放时占用同一色管的管口。
第四章-有线电视系统设备安装工程-定额(DOC)1. 项目概述有线电视系统设备安装工程，即有关有线电视系统接收设备、中频处理设备、发射设备、线缆及有线电视分配装置的安装工程。
2. 工程范围1.适用范围：本定额适用于城区有线电视系统设备安装工程。
2.工程内容：主要包括有线电视系统接收设备、中频处理设备、发射设备、线缆及有线电视分配装置的安装工程。
3. 施工条件1.现场的基础、组件、设备及附属设施应符合有关标准和技术规范的要求。
2.施工应在道路交通疏导、人员保护、环境保护、文明施工等方面做好措施，确保施工期间的安全、文明施工。
4. 人工费用现场管理人员工资标准（元/人·天）高级200普通150项目名称施工内容工资标准（元/人·天）有线电视接收设备装置、接线200 中频处理设备装置、接线200 发射设备装置、接线200 线缆安装150 有线电视分配装置安装150吊装，堆放，布线，焊接等不含设备，人工费等其他费用1505. 材料费用项目名称规格型号单位单价（元）安装定额（/m）安装费（元/m）有线电视接收设备中频处理设备发射设备线缆1kV m 5.0 0.14 0.7有线电视分配装置6. 施工规范1.安装现场应达到下列要求：1.设备、零部件、材料应该就位，将进行焊接的零部件应该进行预处理。
2.安装现场应保持整洁，按照设计图纸和施工标准对吊装、焊接位置进行标识，并做好施工记录。
3.线缆、设备及部件在现场储存应符合要求，污染、损坏的应及时处理，避免在安装中引起质量问题。
2.设备安装：1.无论是何种设备安装应保证安装质量和使用寿命，设备安装的姿态、位置、尺寸应符合设计图纸的规定。
2.安装过程中，应避免划伤、碰伤、损坏设备外案或．擦伤、弄脏设备内部，保证设备安装时的安全。
3.线缆安装1.安装线缆应按照标准、规范进行，线缆尺寸、型号应符合设计规划要求。
2.线缆布线要求数量少、弯曲少、力度小、线间距离均匀、外形美观。
HFC有线电视双向网络施工标准规范网络建设是基础，是各类业务稳定、快捷运行的根本保障。
因此，网络施工各个环节、器材的布设要以“整齐、美观、安全、隐蔽”为原则，做到布局合理，便于施工和维护。
5.1、用户安装5.1.1 明线安装1、进户线采用75-5电缆敷设，安装要横平竖直，电缆必须统一由阳台或窗户同一侧垂直向下放线。
2、各楼层的电缆要按顺序排列整齐，采用钢钉铁线卡固定，每层必须由三排以上线卡固定，两排线卡之间的间距要在（30-50）厘米。
3、75-5电缆进防雨箱处线卡要适当加密，线卡要排列整齐。
电缆拐角处，距拐角4厘米处两头要钉线卡固定。
4、固定线卡的钢钉要钉到底，保证电缆固定牢靠，防止钢钉脱落。
5、用户室内走线和终端位置要征求用户的意见，电缆走线要整齐、隐蔽、按50厘米卡距固定，拐角处按4厘米两头固定。
终端盒必须安装端正，且标志统一朝上。
6、终端接线时，避免短路，要用刀子分别拨开外护层和铝塑复合层，将屏蔽层铜丝拧在一起，再接至终端盒上，严禁一刀切的做法，损伤屏蔽层。
7、进户线在防雨箱的一侧，用打号笔在距F头10厘米处，按规定打进户号码两个。
8、水平过户线要按线径大小选择不同规格的铁卡和射钉组合固定，卡距50厘米。
9、水平过户线敷设要根据楼栋的具体情况，选择距地面3米至4米间较合适的位置。
在固定前要划出水平标线，整楼水平过户线必须横平一致，若需上下错位时尽量找隐蔽处，不得上下随意错位，确保线路的美观。
10、单根线缆射钉在下、线缆在上。
两根电缆用一排射钉、两排铁卡上下固定。
3至4根线缆贴墙面与铁卡上下分别绑扎固定，绑扎处贴近射钉。
11、同一栋楼的水平过户线要统一在射钉的一侧，线缆间距必须一致。
12、明装用户分支、分配器必须安装在防雨箱内。
13、防雨箱安装时必须使用四个胀塞固定牢靠，胀塞螺丝要上到位。
14、防雨箱要位于水平过户线以上15—20厘米处，且整楼要安装在同一水平面上。
15、所有电缆必须从防雨箱的一侧进线，要预留防水弯。
第1篇一、电缆安装施工前的准备工作1. 施工图纸：仔细阅读施工图纸，了解电缆线路的走向、规格、型号、长度等参数，为施工提供依据。
2. 材料设备：根据施工图纸要求，准备所需的电缆、附件、工具、材料等，并确保其质量符合国家标准。
3. 施工方案：根据现场实际情况，制定合理的施工方案，包括施工顺序、施工方法、安全措施等。
4. 施工人员：组织施工队伍，明确各岗位人员职责，进行技术交底，确保施工人员熟悉施工工艺和安全操作规程。
二、电缆安装施工过程1. 电缆敷设：按照施工图纸要求，将电缆敷设到预定位置。
电缆敷设过程中，应注意以下事项：（1）保持电缆敷设路径的直线性，避免曲折。
（2）电缆敷设过程中，注意电缆的保护，避免损伤。
（3）电缆敷设完毕后，进行电缆固定，确保电缆不会在运行过程中移动。
2. 电缆附件安装：按照施工图纸要求，安装电缆附件，如电缆接头、电缆终端等。
安装过程中，应注意以下事项：（1）电缆附件的安装位置应准确，符合设计要求。
（2）电缆附件的连接应牢固，确保电缆线路的连续性。
（3）电缆附件的绝缘性能应符合国家标准。
3. 电缆接地：按照施工图纸要求，对电缆进行接地。
接地过程中，应注意以下事项：（1）接地电阻应符合国家标准。
（2）接地连接应牢固，确保接地效果。
（3）接地线应使用专用接地线，不得与其他线路共用。
4. 电缆线路试验：电缆安装完成后，进行电缆线路试验，包括绝缘电阻测试、接地电阻测试等。
试验合格后方可投入运行。
三、电缆安装施工注意事项1. 施工过程中，注意施工安全，严格遵守操作规程，防止安全事故发生。
2. 电缆敷设过程中，注意保护电缆，避免损伤。
3. 电缆附件安装时，注意连接牢固，确保电缆线路的连续性。
4. 电缆接地时，注意接地电阻符合国家标准，确保接地效果。
5. 电缆线路试验合格后，方可投入运行。
总之，设备工程电缆安装施工是一项复杂而细致的工作，要求施工人员具备较高的专业技能和安全意识。
只有严格按照施工规范进行操作，才能确保电缆线路的安全稳定运行。
