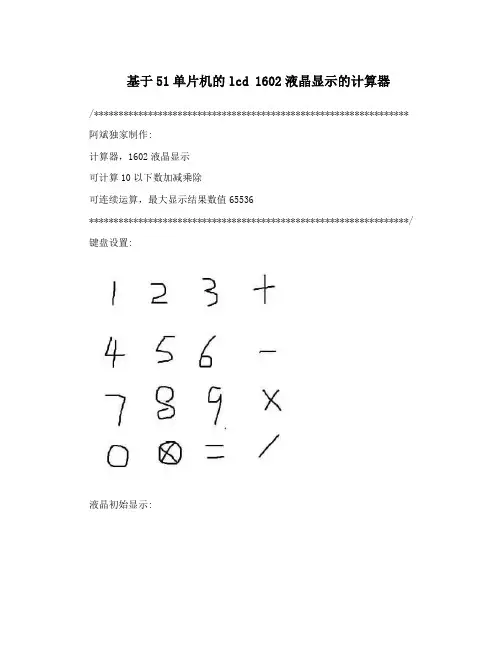

基于51单片机1602液晶显示简易计算器设计

//利用51单片机控制LCD1602，实现加减乘除运算#include<reg52.h>#define uint unsigned int#define uchar unsigned char#define DATE_IO P0//P0口并行传输数据（LCD1602的数据端接P0口）sbit RS=P1^0;//LCD1602寄存器选择端sbit E=P1^2; //使能信号端sbit RW=P1^1;//读写控制端sbit deng=P1^3;//结果sbit shuzi11=P3^2;//前面的数字加1(因为我的按键是与P3口相连的)sbit shuzi22=P3^7; //后面的数字加1sbit jia=P3^3;//加号sbit jian=P3^4;//减号sbit cheng=P3^5;//乘号sbit chu=P3^6;//除号uint countqian=0,counthou=0;//数值uchar qian,bai,shi,ge,a=0;uchar code table1[]="0123456789";uchar code table2[]="+-*/";//**********************延时函数***************************************** void delay_us(unsigned int n){if(n==0)return ;while(--n);}void delay_ms(uint i){unsigned char a,b;for (a=1;a<i;a++)for(b=1;b;b++);}void delay(uint z){uint x,y;for(x=110;x>0;x--)for(y=z;y>0;y--);}//***********************************************************************//*********************控制LCD1602的函数*******************************void write_command(uchar come)//写指令函数{RS=0;//选择指令寄存器E=1;//由高电平跳变成低电平时，液晶执行命令DATE_IO=come;delay_us(5);E=0;RS=1;}void write_date(uchar date)//写数据函数{RS=1;//选择数据寄存器E=1;//由高电平跳变成低电平时，液晶执行命令DATE_IO=date;delay_us(5);E=0;RS=0;}//***************************************************************************** ***//**************************液晶初始化函数（基本上就是这个模式）*******************void init()//液晶初始化函数{RW=0;//低电平时进行写操作（高电平时进行读操作）E=0;write_command(0x38);//设置LCD两行显示，一个数据由5*7点阵表示,数据由8跟线传输delay_ms(5);write_command(0x01);//清除屏幕显示delay_ms(5);write_command(0x06);//设定输入方式，增量不移位delay_ms(5);write_command(0x0c);//开整体显示，关光标，不闪烁delay_ms(5);}//***************************************************************************** *****void jiayiqian()//前边数字加1计数函数{if(shuzi11==0)//如果前面加1的按键按下{delay(50);//消除抖动countqian=countqian+1;}if(countqian==999)//记到999归0countqian=0;}void jiayihou()//后边数字加1计数函数{if(shuzi22==0)//如果后面加1的按键按下{delay(50);//消除抖动counthou=counthou+1;}if(counthou==999)//记到999归0counthou=0;}void fuhao()//+,-,*,/运算号{if(jia==0)//如果加号按下{while(!jia);//等待按键的释放write_date(table2[0]);//显示'+'a=1;//加号按下的标志}if(jian==0)//如果减号按下{while(!jian);//等待按键的释放write_date(table2[1]);//显示'-'a=2;//减号按下的标志}if(cheng==0)//如果乘号按下{while(!cheng);//等待按键的释放write_date(table2[2]);//显示'*'a=3; //乘号按下的标志}if(chu==0)////如果除号按下{while(!chu);//等待按键的释放write_date(table2[3]);//显示'/'a=4;//除号按下的标志}}void chaiqian()//将前边各位数字拆开函数{bai=countqian/100;//求百位数字shi=countqian%100/10;//求十位数字ge=countqian%10;//求各位数字}void chaihou()//将后边各位数字拆开函数{bai=counthou/100;//求百位数字shi=counthou%100/10;//求十位数字ge=counthou%10;//求各位数字}void chaijiejia()//将相加结果各位数字拆开函数{qian=(countqian+counthou)/1000;//求千位数字bai=(countqian+counthou)%1000/100;//求百位数字shi=(countqian+counthou)%100/10;//求十位数字ge=(countqian+counthou)%10;//求各位数字}void chaijiejian()//将相减结果各位数字拆开函数{qian=(countqian-counthou)/1000;//求千位数字bai=(countqian-counthou)%1000/100;//求百位数字shi=(countqian-counthou)%100/10;//求十位数字ge=(countqian-counthou)%10;//求各位数字}void chaijiecheng()//将相乘结果各位数字拆开函数{qian=(countqian*counthou)/1000;//求千位数字bai=(countqian*counthou)%1000/100;//求百位数字shi=(countqian*counthou)%100/10;//求十位数字ge=(countqian*counthou)%10;//求各位数字}void chaijiechu()//将相除结果各位数字拆开函数（只取了模值）{qian=(countqian/counthou)/1000;//求千位数字bai=(countqian/counthou)%1000/100;//求百位数字shi=(countqian/counthou)%100/10;//求十位数字ge=(countqian/counthou)%10;//求各位数字}void xianshiqian()//显示前边数字{write_command(0x80);//设置显示地址为LCD第一行，一旦首地址确定，显示完第一个数字后，光标会自动加1右移write_date(table1[bai]);//第一位显示百位write_date(table1[shi]); //第二位显示十位write_date(table1[ge]); //第三位显示个位fuhao();//显示运算号delay(50);//改变数值可以修改数字滚动的速度}void xianshihou()//显示后边数字{write_command(0x80+4);//设置显示地址为LCD第一行，一旦首地址确定，显示完第一个数字后，光标会自动加1右移write_date(table1[bai]);//第一位显示百位write_date(table1[shi]); //第二位显示十位write_date(table1[ge]); //第三位显示个位//delay(50);//改变数值可以修改数字滚动的速度}void xianshijie()//显示结果{write_command(0xc0);//设置显示地址为LCD第二行，一旦首地址确定，显示完第一个数字后，光标会自动加1右移write_date(table1[qian]);//第一位显示千位write_date(table1[bai]);//第二位显示百位write_date(table1[shi]); //第三位显示十位write_date(table1[ge]); //第四位显示个位//delay(50);//改变数值可以修改数字滚动的速度}void main()//主函数{init();//调用液晶初始化函数while(1){jiayiqian();//调用前边数字加1计数函数chaiqian();//调用将前边数字各位数字拆开函数xianshiqian();//显示前边数字jiayihou();//调用后边数字加1计数函数chaihou();//调用将后边数字各位数字拆开函数xianshihou();//显示后边数字if(deng==0)//控制显示结果的按键按下{if(a==1)//计算的是加法{chaijiejia();//将结果的各位数字拆分开xianshijie(); //显示结果}if(a==2)//计算的是减法{chaijiejian(); //将结果的各位数字拆分开xianshijie();//显示结果}if(a==3)//计算的是乘法{chaijiecheng();//将结果的各位数字拆分开xianshijie(); //显示结果}if(a==4) //计算的是除法{chaijiechu();//将结果的各位数字拆分开xianshijie(); //显示结果}}}}。

基于51单片机的简易计算器51单片机是一种广泛应用于嵌入式系统中的常用微控制器。

我们可以利用51单片机的强大功能和丰富的外设资源，设计一个简易计算器。

这个计算器可以进行基本的加减乘除运算，并且具备显示结果的功能。

首先，我们需要准备一块51单片机开发板，一块1602液晶显示屏模块，以及一些按键开关和电阻。

我们可以将运算器主要分为以下几个模块：数码管显示模块、键盘输入模块、运算模块和存储模块。

数码管显示模块：我们使用1602液晶显示屏模块来显示计算器的结果。

我们可以通过51单片机的IO口，将计算结果发送给液晶显示屏模块，实现结果的显示。

键盘输入模块：我们可以使用几个按键开关来实现数字和运算符的输入。

通过对按键的检测，我们可以将用户输入的数字和运算符转化为字符形式，并保存到内存中。

运算模块：我们需要根据用户输入的数字和运算符，进行相应的运算。

我们可以使用栈来实现这个功能。

栈是一种常用的数据结构，具有"先进后出"的特点。

我们可以将用户输入的数字和运算符按照一定的规则入栈，然后按照相应的顺序进行出栈和运算。

最后将结果保存到内存中。

存储模块：我们可以使用内部RAM来保存运算结果。

51单片机的内部RAM具有一定的存储能力，可以满足我们的基本需求。

在编写程序时，我们可以使用汇编语言或者C语言。

通过合理的编程，我们可以实现计算器的各项功能。

总结一下，基于51单片机的简易计算器主要包括数码管显示模块、键盘输入模块、运算模块和存储模块。

我们可以通过合理的编程，将这些模块相互配合，实现一个功能完善的计算器。

这个计算器不仅可以进行基本的加减乘除运算，还可以显示结果，方便用户进行计算。

基于51单片机的简易计算器论文设计摘要：计算器是一种常见的电子设备，用于数学计算。

随着科技的迅速发展，计算器不再是一种巨大且笨重的机械设备。

相反，它们变得迷你、便携且功能强大。

本论文旨在设计和实现一种基于51单片机的简易计算器。

该设计利用了51单片机的优点，如低功耗、成本低廉和易于学习等特点。

本论文介绍了设计和实现的过程，包括硬件电路设计、软件程序编写以及性能测试等方面。

1.引言计算器广泛应用于日常生活和学习中，人们常常需要进行加减乘除等简单的数学计算。

为了提供便捷的计算功能，传统计算器使用专用的集成电路设计。

然而，这种计算器成本较高，体积较大，且功能有限。

为了满足市场需求，我们设计了一款基于51单片机的简易计算器。

2.硬件电路设计2.1键盘模块键盘模块采用矩阵键盘设计，包括数字键0-9、运算符键+、-、*、/以及等于键=。

采用矩阵建构可以减少IO口资源的使用，并简化设计。

2.2显示模块显示模块采用液晶显示器，能够清晰地显示数字、运算符和结果。

为了实现更好的用户交互体验，还可以添加背光模块。

2.3控制电路控制电路由51单片机和其他常用电子元件组成，可以通过编程控制键盘的输入和显示模块的输出。

其中，51单片机充当了控制中心的作用，负责接收键盘输入、解析用户命令、进行数学计算和控制显示模块的显示。

2.4电源电路电源电路用于提供稳定的电源给整个计算器系统。

电源电路由电池、稳压电路和滤波电路组成，能够为计算器提供稳定的电压和电流。

3.软件程序设计软件程序设计是整个计算器系统的核心。

主要功能包括接收键盘输入、解析输入、进行数学计算、控制显示模块的显示和处理异常情况。

3.1键盘输入接收软件程序通过扫描键盘矩阵来接收键盘输入。

当用户按下一些键时，软件程序会检测到相应的按键信号，并将其转换为数值或运算符。

3.2输入解析软件程序能够解析用户的输入，判断用户输入的是数字还是运算符，并将其保存在相应的变量中。

同时，软件还可以处理异常输入，如除以零等情况。

51单片机的1602计算器一、51 单片机和 1602 液晶显示屏简介51 单片机是指英特尔公司生产的 8051 系列单片机，它具有丰富的资源，包括 I/O 端口、定时器、中断等。

通过编程，可以让 51 单片机完成各种复杂的任务。

1602 液晶显示屏是一种字符型液晶显示模块，它能够显示两行，每行 16 个字符。

1602 液晶显示屏的控制方式相对简单，通过发送特定的指令和数据，就可以实现字符的显示。

二、硬件设计要实现 51 单片机的 1602 计算器，首先需要进行硬件设计。

硬件部分主要包括 51 单片机最小系统、1602 液晶显示屏、按键等。

51 单片机最小系统通常包括单片机芯片、晶振电路和复位电路。

晶振电路为单片机提供时钟信号，复位电路则保证单片机能够正常启动。

1602 液晶显示屏与51 单片机的连接需要用到一些数据线和控制线。

数据线用于传输要显示的数据，控制线用于控制显示屏的工作状态。

按键用于输入数字和运算符，常见的按键有数字键 0 9 、运算符＋、、、／以及等于号＝等。

三、软件编程软件编程是实现 51 单片机 1602 计算器的关键。

在编程过程中，需要实现以下几个主要功能：1、初始化 1602 液晶显示屏在程序开始时，需要对 1602 液晶显示屏进行初始化，设置显示模式、光标显示等。

2、按键扫描通过不断扫描按键状态，获取用户输入的数字和运算符。

3、数据处理根据用户输入的数字和运算符，进行相应的计算，并将结果存储起来。

4、显示结果将计算结果显示在 1602 液晶显示屏上。

｀｀｀cinclude ＜reg52h> ／／包含 51 单片机的头文件／／定义 1602 液晶显示屏的控制引脚sbit RS ＝ P2^0;sbit RW ＝ P2^1;sbit EN ＝ P2^2;／／定义 1602 液晶显示屏的数据引脚sbit D0 ＝ P0^0;sbit D1 ＝ P0^1;sbit D2 ＝ P0^2;sbit D3 ＝ P0^3;sbit D4 ＝ P0^4;sbit D5 ＝ P0^5;sbit D6 ＝ P0^6;sbit D7 ＝ P0^7;／／定义按键引脚sbit key0 ＝ P1^0;sbit key1 ＝ P1^1;sbit key2 ＝ P1^2;sbit key3 ＝ P1^3;sbit key4 ＝ P1^4;sbit key5 ＝ P1^5;sbit key6 ＝ P1^6;sbit key7 ＝ P1^7;sbit key8 ＝ P3^0;sbit key9 ＝ P3^1;sbit key_add ＝ P3^2;sbit key_sub ＝ P3^3;sbit key_mul ＝ P3^4;sbit key_div ＝ P3^5;sbit key_eq ＝ P3^6;／／定义变量unsigned char num1, num2, op, result;unsigned char flag ＝ 0; ／／标志位，用于判断输入状态／／写指令函数void write_command(unsigned char command)｛RS ＝ 0;RW ＝ 0;EN ＝ 0;P0 ＝ command;EN ＝ 1;EN ＝ 0;｝／／写数据函数void write_data(unsigned char data)｛RS ＝ 1;RW ＝ 0;EN ＝ 0;P0 ＝ data;EN ＝ 1;EN ＝ 0;｝／／初始化 1602 液晶显示屏函数void init_1602(）｛write_command(0x38)；／／ 8 位数据，2 行显示，5x7 点阵write_command(0x0c)；／／显示开，光标关，闪烁关write_command(0x06)；／／字符右移，地址指针加 1 write_command(0x01)；／／清屏｝／／按键扫描函数void key_scan(）｛if （key0 ＝＝ 0)｛delay_ms(10)；／／消抖if （key0 ＝＝ 0)｛if （flag ＝＝ 0)｛num1 ＝ num1 10 ＋ 0;write_data(＇0'）；｝else｛num2 ＝ num2 10 ＋ 0;write_data(＇0'）；｝｝while （！key0)；／／等待按键松开｝／／其他按键扫描类似｝／／计算函数void calculate(）｛switch （op)｛case ＇＋＇：result ＝ num1 ＋ num2;break;case ＇＇：result ＝ num1 num2;break;case ＇＇：result ＝ num1 num2;break;case ＇／＇：if （num2!＝ 0)result ＝ num1 ／ num2;elsewrite_data(＇E'）；／／除数为 0 ，显示错误break;｝｝／／主函数void main(）｛init_1602(）；while （1)｛key_scan(）；if （key_add ＝＝ 0 ｜｜ key_sub ＝＝ 0 ｜｜ key_mul ＝＝ 0 ｜｜key_div ＝＝ 0)｛delay_ms(10)；／／消抖if （key_add ＝＝ 0)｛op ＝＇＋＇；flag ＝ 1;write_data(＇＋＇）；｝／／其他运算符处理类似｝if （key_eq ＝＝ 0)｛delay_ms(10)；／／消抖if （key_eq ＝＝ 0)｛calculate(）；write_data(result)；num1 ＝ 0;num2 ＝ 0;flag ＝ 0;｝｝｝｝｀｀｀上述代码只是一个简单的示例，实际应用中还需要进行更多的优化和完善，比如处理输入错误、添加更多的功能等。

No：毕业设计说明书题目：基于51单片机简易计算器的设计系别：自动化工程系专业：机电一体化技术*名：***学号： ************指导老师：***职称：副教授2013年6月简易计算器是一种非常广泛日常工具，对现代社会越来越流行。

它可以进行一些简易的计算。

本系统提供详细的时、分、秒、年、月、日的时间信息，同时还可进行简易的计算信息，还具有时间校准等功能。

该电路采用AT89S52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3~5V电压供电。

本系统硬件部分由AT89S52单片机、LCD1602液晶屏、键盘、指示灯系统等部分构成。

软件部分在keil环境下用C51语言编写，包括时间设置、时间显示、简易计算显示等。

关键字：AT89S52；液晶屏LCD1602；键盘Simple calculator is a very broad everyday tool for modern society is more and more popular. It can carry on some simple calculation. This system provides detailed, minutes and seconds, year, month, day time information, and at the same time but also for simple calculation information, but also has time calibration etc. Function. This circuit AT89S52 SCM as the core, power consumption is small, can be in 3 V of low-pressure work, voltage can choose 3 ~ 5 V voltage power supply. This system hardware part AT89S52 SCM by LCD1602 LCD screen, keyboard, indicator system, part. Software in under the environment of keil with C51 language, including time set, time display, simple calculation shows, etc. In the programming process found on existing knowledge to finish writing task difficult, the teachers and students of help to finish the program part of the code.Keyword：AT89S52；AT89S52 devices; LCD1602 LCD screen; keyboard引言众所周知单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

1602液晶显示计算器院系：机械工程学院班级：测控1003姓名：金飞完成时间：2012年11月18日摘要本设计由51单片机作为核心，4*4矩阵键盘作为输入，将数据输入到单片机内部处理，并通过1602液晶显示出来运算及其结果。

本设计具有成本低廉，操作简单。

可作为日常简单计算使用。

关键词：51单片机、矩阵键盘、1602液晶。

一、外观介绍：二、电路仿真：P0.0～P0.7引脚接lcd的D0-D7，P3口接矩阵键盘。

单片机的P2.4、P2.0、P2.3脚分别接到LCD的RS、R/W、E管。

三、显示电路，LCD1602A的引脚详细介绍：采用LCD1602A来显示，要求能显示两行。

它的D—7D引脚分别接到单片机的P0.0～P0.7引脚；RS、R/W、E管脚分别接到单片机的P2.4、P2.0、P2.3 。

具体连接见后面的电路图。

以下是1602的16进制ASCII码表三、矩阵键盘扫描电路P3口的P3.0，P3.1，P3.2和P3.3四根线作为按键的行输出线，用P3.4,P3.5,P3.6和P3.7作为按键的列输入线。

依次给某一行低电平，再判断哪一列是低电平。

于是就判断出哪行和哪列导通。

对于不同的组合可以确定所有按键位置，将位置赋值到一个变量中，以供使用。

具体来说:假如按下的是数字5键（编号6——位于第二行第二列），首先置第一行为低电平其他7位为高电平P0=0xfe，再检测高四位的电平（P0=P&0xf0 ），因为列没有一条与第一行相导通，所以P0的高位还是高电平的。

然后再换第二行P0=0xfd，同理检测高四位（P0=P&0xf0 ）得出P0=0xd0，则5键所在位置为第二行第二列，然后num赋值为6。

四、程序分析可知共分为七个模块：键盘扫描部分，定义各个位置上的键值部分，延迟部分，存贮部分，液晶显示部分，运算部分，动态显示部分。

主程序流程图如下：否判断是否有键按下五、程序#include<reg51.h>#define uint unsigned int#define uchar unsigned charsbit lcden=P2^3;sbit rs=P2^4;sbit rw=P2^0;sbit busy=P0^7;char i,j,temp,num,num_1;long a,b,c;float a_c,b_c;uchar flag,fuhao;uchar code table[]={7,8,9,0,4,5,6,0,1,2,3,0,0,0,0,0};uchar code table1[]={7,8,9,0x2f-0x30,4,5,6,0x2a-0x30,1,2,3,0x2d-0x30,0x01-0x30,0,0x3d-0x30,0x2b-0x30}; void delay(uchar z){uchar y;for(z;z>0;z--)for(y=0;y<110;y++);}void check(){do{P0=0xFF;rs=0;rw=1;lcden=0;delay(1);lcden=1;}while(busy==1);}void write_com(uchar com){P0=com;rs=0;rw=0;lcden=0;check();lcden=1;}void write_date(uchar date) {P0=date;rs=1;rw=0;lcden=0;check();lcden=1;}void init(){num=-1;lcden=1;write_com(0x01);write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x80);write_com(0x01);num_1=0;i=0;j=0;a=0;b=0;c=0;flag=0;fuhao=0;}void keyscan(){P3=0xfe;if(P3!=0xfe){delay(20);if(P3!=0xfe){temp=P3&0xf0;{case 0xe0:num=0;break;case 0xd0:num=1;break;case 0xb0:num=2;break;case 0x70:num=3;break;}}while(P3!=0xfe);if(num==0||num==1||num==2){if(j!=0){write_com(0x01);j=0;}if(flag==0){a=a*10+table[num];}Else{b=b*10+table[num];}}else{flag=1;fuhao=4;}i=table1[num];write_date(0x30+i);}P3=0xfd;if(P3!=0xfd){delay(5);if(P3!=0xfd){temp=P3&0xf0;{case 0xe0:num=4;break;case 0xd0:num=5;break;case 0xb0:num=6;break;case 0x70:num=7;break;}}while(P3!=0xfd);if(num==4||num==5||num==6&&num!=7) {if(j!=0){write_com(0x01);j=0;}if(flag==0){a=a*10+table[num];}else{b=b*10+table[num];}}Else{flag=1;fuhao=3;}i=table1[num];write_date(0x30+i);}P3=0xfb;if(P3!=0xfb){delay(5);if(P3!=0xfb){temp=P3&0xf0;{case 0xe0:num=8;break;case 0xd0:num=9;break;case 0xb0:num=10;break;case 0x70:num=11;break;}}while(P3!=0xfb);if(num==8||num==9||num==10) {if(j!=0){write_com(0x01);j=0;}if(flag==0){a=a*10+table[num];}Else{b=b*10+table[num];}}else if(num==11){flag=1;fuhao=2;}i=table1[num];write_date(0x30+i);}P3=0xf7;if(P3!=0xf7){delay(5);if(P3!=0xf7){switch(temp){case 0xe0:num=12;break;case 0xd0:num=13;break;case 0xb0:num=14;break;case 0x70:num=15;break;}}while(P3!=0xf7);switch(num){case 12:{write_com(0x01);a=0;b=0;flag=0;fuhao=0;} break;case 13:{if(flag==0){a=a*10;write_date(0x30);P1=0;}else if(flag==1){b=b*10;write_date(0x30);}}break;case 14:{j=1;if(fuhao==1){write_com(0x80+0x4f);write_com(0x04);c=a+b;while(c!=0){write_date(0x30+c%10);c=c/10;}write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==2){write_com(0x80+0x4f);write_com(0x04);if(a-b>0)c=a-b;elsec=b-a;while(c!=0){write_date(0x30+c%10);c=c/10;}if(a-b<0)write_date(0x2d);write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==3){write_com(0x80+0x4f);write_com(0x04);c=a*b;while(c!=0){write_date(0x30+c%10);c=c/10;}write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==4){write_com(0x80+0x4f);write_com(0x04);i=0;c=(long)(((float)a/b)*1000);while(c!=0){write_date(0x30+c%10);c=c/10;i++;if(i==3)write_date(0x2e);}if(a/b<=0)write_date(0x30);write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}}break;case 15:{write_date(0x30+table1[num]);flag=1;fuhao=1;}break;}}}main(){init();while(1){keyscan();}}以下程序才对#include<reg52.h> //头文件#define uint unsigned int //#define uchar unsigned charsbit lcden=P2^5; //定义引脚sbit rs=P2^4;sbit rw=P2^0;sbit busy=P0^7;char chufa=0;char chenfa=0;char jiafa=0;char jianfa=0;/***sbit dula=P2^6;sbit wela=P2^7;***/uchar code table2[]="overflow";char i,j,temp,num,num_1;long a,b,c; //a,第一个数b,第二个数c,得数long a_c,b_c; //floatuchar flag,fuhao;//flag表示是否有符号键按下，fuhao表征按下的是哪个符号uchar code table[]={7,8,9,0,4,5,6,0,1,2,3,0,0,0,0,0};uchar code table1[]={7,8,9,0x2f-0x30,4,5,6,0x2a-0x30,1,2,3,0x2d-0x30,0x01-0x30,0,0x3d-0x30,0x2b-0x30};void delay(uchar z) // 延迟函数{uchar y;for(z;z>0;z--)for(y=0;y<110;y++);}void check() // 判断忙或空闲{do{P0=0xFF;rs=0; //指令rw=1; //读lcden=0; //禁止读写delay(1); //等待，液晶显示器处理数据lcden=1; //允许读写}while(busy==1); //判断是否为空闲，1为忙，0为空闲}void write_com(uchar com) // 写指令函数{P0=com; //com指令付给P0口rs=0;rw=0;lcden=0;check();lcden=1;}void write_date(uchar date) // 写数据函数{P0=date;rs=1;rw=0;lcden=0;check();lcden=1;}void init() //初始化{num=-1;/***dula=0;wela=0;***/lcden=1; //使能信号为高电平write_com(0x38); //8位，2行write_com(0x0c); //显示开，光标关，不闪烁*/write_com(0x06); //增量方式不移位write_com(0x80); //检测忙信号write_com(0x01); //显示开，光标关，不闪烁num_1=0;i=0;j=0;a=0; //第一个参与运算的数b=0; //第二个参与运算的数c=0;flag=0; //flag表示是否有符号键按下，fuhao=0; // fuhao表征按下的是哪个符号}void keyscan() // 键盘扫描程序{P3=0xfe;if(P3!=0xfe){delay(20); //延迟20msif(P3!=0xfe){temp=P3&0xf0;switch(temp){case 0xe0:num=0;break;case 0xd0:num=1;break;case 0xb0:num=2;break;case 0x70:num=3;break;}}while(P3!=0xfe);if(num==0||num==1||num==2)//如果按下的是'7','8'或'9if(j!=0){write_com(0x01);j=0;}if(flag==0)//没有按过符号键{a=a*10+table[num];}else//如果按过符号键{b=b*10+table[num];}}else//如果按下的是'/'{flag=1;fuhao=4;//4表示除号已按chufa++;if (chufa == 2){write_com(0x80);for(num=0;num<8;num++){write_date(table2[num]);delay(5);}//write_date(0x21);chufa = 0;}/*** chenfa++;if(chenfa==1){write_date(0x21);chenfa=0;}***/}i=table1[num];write_date(0x30+i);}if(P3!=0xfd){delay(5);if(P3!=0xfd){temp=P3&0xf0;switch(temp){case 0xe0:num=4;break;case 0xd0:num=5;break;case 0xb0:num=6;break;case 0x70:num=7;break;}}while(P3!=0xfd);if(num==4||num==5||num==6)//如果按下的是'4','5'或'6' {if(j!=0){write_com(0x01);j=0;}if(flag==0)//没有按过符号键{a=a*10+table[num];}else//如果按过符号键{b=b*10+table[num];}}else//如果按下的是'/'{flag=1;fuhao=3;//3表示乘号已按chenfa++;if (chenfa == 2){write_com(0x80);for(num=0;num<8;num++){write_date(table2[num]);delay(5);}//write_date(0x21);chenfa = 0;}}i=table1[num];write_date(0x30+i);}P3=0xfb;if(P3!=0xfb){delay(5);if(P3!=0xfb){temp=P3&0xf0;switch(temp){case 0xe0:num=8;break;case 0xd0:num=9;break;case 0xb0:num=10;break;case 0x70:num=11;break;}}while(P3!=0xfb);if(num==8||num==9||num==10)//如果按下的是'1','2'或'3' {if(j!=0){write_com(0x01);j=0;}if(flag==0)//没有按过符号键{a=a*10+table[num];}else//如果按过符号键{b=b*10+table[num];}}else if(num==11)//如果按下的是'-' {flag=1;fuhao=2;//2表示减号已按jianfa++;if (jianfa == 2){write_com(0x80);for(num=0;num<8;num++){write_date(table2[num]);delay(5);}//write_date(0x21);jianfa = 0;}}i=table1[num];write_date(0x30+i);}P3=0xf7;if(P3!=0xf7){delay(5);if(P3!=0xf7){temp=P3&0xf0;switch(temp){case 0xe0:num=12;break;case 0xd0:num=13;case 0xb0:num=14;break;case 0x70:num=15;break;}}while(P3!=0xf7);switch(num){case 12:{write_com(0x01);a=0;b=0;flag=0;fuhao=0;}//按下的是"清零"break;case 13:{ //按下的是"0"if(flag==0)//没有按过符号键{a=a*10;write_date(0x30);P1=0;}else if(flag==1)//如果按过符号键{b=b*10;write_date(0x30);}}break;case 14:{j=1;rw=0;rs=0;if(fuhao==1){write_com(0x0f);//按下等于键，光标前进至第二行最后一个显示处0x80+0x4fwrite_com(0x04); //设置从后住前写数据，每写完一个数据，光标后退一格c=a+b;delay(10);while(c!=0){write_date(0x30+c%10);//c=c/10;write_date(0x3d); //再写"="a=0;b=0;flag=0;fuhao=0;}else if(fuhao==2){write_com(0x0f);//光标前进至第二行最后一个显示处0x80+0x4fwrite_com(0x04); //设置从后住前写数据，每写完一个数据，光标后退一格if(a-b>0)c=a-b;elsec=b-a;while(c!=0){write_date(0x30+c%10);c=c/10;}if(a-b<0)write_date(0x2d);write_date(0x3d); //再写"="a=0;b=0;flag=0;fuhao=0;}else if(fuhao==3){write_com(0x0f); //0x80+0x4fwrite_com(0x04);c=a*b;while(c!=0){write_date(0x30+c%10);c=c/10;}write_date(0x3d);//write_date(0x30);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==4){write_com(0x40+0x4f); //0x80+0x4fwrite_com(0x04);i=0;c=(long)(((float)a/b)*1000);while(c!=0){write_date(0x30+c%10);c=c/10;if(i==3)write_date(0x2e);}if(a/b<=0)write_date(0x30);write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}}break;case 15:{write_date(0x30+table1[num]);flag=1;fuhao=1;jiafa++;if (jiafa == 2){write_com(0x80);for(num=0;num<8;num++){write_date(table2[num]);delay(5);}//write_date(0x21);jiafa = 0;}}break;}}}/*void key(){P3=0xfe;if(P3!=0xfe){delay(5);if(P3!=oxfe){temp=P3&0xf0;}}}*/main(){init();while(1) {keyscan(); }}。

电气与电子信息工程学院单片机课程设计设计题目：简易电子计算器专业班级： 12级电信（1）班学号： *************名：**指导教师：章磊艾青设计时间：2014/06/03～2014/06/13 设计地点：K2—407课程设计任务书2013 ～2014 学年第2学期学生姓名：杨峥专业班级：电子信息工程技术（专）2012（1）班指导教师：艾青、章磊工作部门：电气学院电信教研室一、课程设计题目：单片机课程设计1. 出租车计价器系统设计2. 医院住院病人呼叫器的设计3. 作息时间控制器4. 数字温度计的设计5. 火灾报警器的设计6. 电子密码锁7. 电子计算器8.学生自选二、课程设计内容1. 以单片机为核心器件，构造系统；2. 熟悉、掌握各种外围接口电路芯片的工作原理和控制方法；3. 熟悉、掌握单片机汇编语言的软件设计方法；4. 熟悉、掌握印刷电路板的设计方法；5. 根据具体设计课题的技术指标和给定条件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；6. 学会查阅有关参考资料和手册，并能正确选择有关元器件和参数；7. 编写设计说明书，参考毕业设计论文格式撰写设计报告（5000字以上）。

三、进度安排2．执行要求智能电子产品设计制作共8个选题，每组不超过7人，为避免雷同，在设计中每个同学所采用的方案不能一样。

四、基本要求（1）进行方案论证并根据要求确定系统设计方案；（2）绘制系统框图和电气原理草图，程序流程图；（3）对相关电路进行电路参数计算和元器件选择；（4）进行软件汇编并调试；（5）利用Proteus和Keil uVision2对系统进行联调；（6）绘制系统原理总图，列出原器件明细表；（7）画出软件框图，列出程序清单；（8）写出使用说明书；（9）对设计进行全面总结，写出课程设计报告。

五、课程设计考核办法与成绩评定第1章方案的选择与概述1. 单片机概述当今时代，是一个新技术层出不穷的时代。

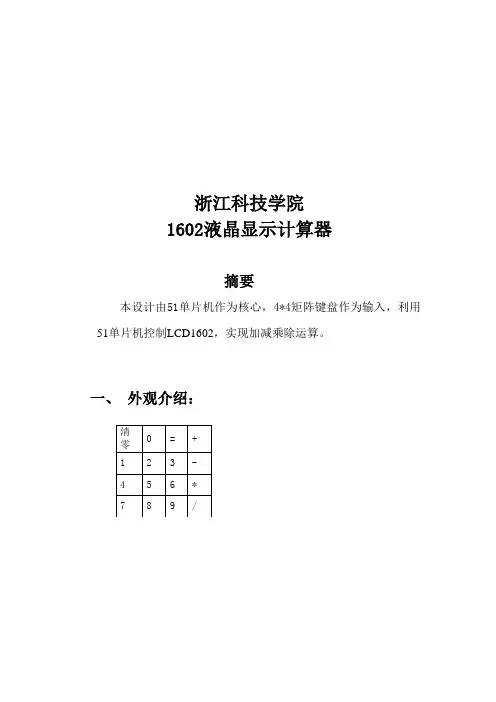

浙江科技学院1602液晶显示计算器摘要本设计由51单片机作为核心，4*4矩阵键盘作为输入，利用51单片机控制LCD1602，实现加减乘除运算。

一、外观介绍：清0 = +零1 2 3 -4 5 6 *7 8 9 /二、电路仿真：P0.0～P0.7引脚接lcd的D0-D7，P3口接矩阵键盘。

单片机的P2.7、P2.5、P2.6脚分别接到LCD的RS、R/W、E管。

三、显示电路，LCD1602A的引脚详细介绍：采用LCD1602A来显示，要求能显示两行。

它的D—7D引脚分别接到单片机的P0.0～P0.7引脚；RS、R/W、E管脚分别接到单片机的P2.4、P2.0、P2.3 。

具体连接见后面的电路图。

以下是1602的16进制ASCII码表三、矩阵键盘扫描电路P3口的P3.0，P3.1，P3.2和P3.3四根线作为按键的行输出线，用P3.4,P3.5,P3.6和P3.7作为按键的列输入线。

依次给某一行低电平，再判断哪一列是低电平。

于是就判断出哪行和哪列导通。

对于不同的组合可以确定所有按键位置，将位置赋值到一个变量中，以供使用。

具体来说:假如按下的是数字5键（编号6——位于第二行第二列），首先置第一行为低电平其他7位为高电平P0=0xfe，再检测高四位的电平（P0=P&0xf0 ），因为列没有一条与第一行相导通，所以P0的高位还是高电平的。

然后再换第二行P0=0xfd，同理检测高四位（P0=P&0xf0 ）得出P0=0xd0，则5键所在位置为第二行第二列，然后num赋值为6。

四、程序分析可知共分为七个模块：键盘扫描部分，定义各个位置上的键值部分，延迟部分，存贮部分，液晶显示部分，运算部分，动态显示部分。

主程序流程图如下：五、程序#include<reg51.h>#define uint unsigned int#define uchar unsigned char sbit lcden=P2^7;sbit rs=P2^6;sbit rw=P2^5;sbit busy=P0^7; 判断是否有键按下否有按下数字键则将键值存入指定内存单元，并在液晶上显示出来，若是第二次则须完成四则运算并将结果保存在指定内存单元按下加减乘除四个功能按键时，将数码管显示清零，以等待下一个数字键值输入若按下的是等号键时，则要将运算结果在数码管上显示出来液晶显示电路，将各种输入值和运算结果显示出来键盘扫描char i,j,temp,num,num_1;long a,b,c;float a_c,b_c;uchar flag,fuhao;uchar code table[]={7,8,9,0,4,5,6,0,1,2,3,0,0,0,0,0};uchar code table1[]={7,8,9,0x2f-0x30,4,5,6,0x2a-0x30,1,2,3,0x2d-0x30,0x01-0x30,0,0x3d-0x30,0x2b-0x30}; void delay(uchar z){uchar y;for(z;z>0;z--)for(y=0;y<110;y++);}void check(){do{P0=0xFF;rs=0;rw=1;lcden=0;delay(1);lcden=1;}while(busy==1);}void write_com(uchar com){P0=com;rs=0;rw=0;lcden=0;check();lcden=1;}void write_date(uchar date){P0=date;rs=1;lcden=0;check();lcden=1;}void init(){num=-1;lcden=1;write_com(0x01);write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x80);write_com(0x01);num_1=0;i=0;j=0;a=0;b=0;c=0;flag=0;fuhao=0;}void keyscan(){P3=0xfe;if(P3!=0xfe){delay(20);if(P3!=0xfe){temp=P3&0xf0;switch(temp){case 0xe0:num=0;break;case 0xd0:num=1;break;case 0xb0:num=2;break;case 0x70:num=3;break;}while(P3!=0xfe);if(num==0||num==1||num==2){if(j!=0){write_com(0x01);j=0;}if(flag==0){a=a*10+table[num];}else{b=b*10+table[num];}}else{flag=1;fuhao=4;}i=table1[num];write_date(0x30+i);}P3=0xfd;if(P3!=0xfd){delay(5);if(P3!=0xfd){temp=P3&0xf0;switch(temp){case 0xe0:num=4;break;case 0xd0:num=5;break;case 0xb0:num=6;break;case 0x70:num=7;break;}while(P3!=0xfd);if(num==4||num==5||num==6&&num!=7) {if(j!=0){write_com(0x01);j=0;}if(flag==0){a=a*10+table[num];}else{b=b*10+table[num];}}else{flag=1;fuhao=3;}i=table1[num];write_date(0x30+i);}P3=0xfb;if(P3!=0xfb){delay(5);if(P3!=0xfb){temp=P3&0xf0;switch(temp){case 0xe0:num=8;break;case 0xd0:num=9;break;case 0xb0:num=10;break;case 0x70:num=11;break;}while(P3!=0xfb);if(num==8||num==9||num==10){if(j!=0){write_com(0x01);j=0;}if(flag==0){a=a*10+table[num];}else{b=b*10+table[num];}}else if(num==11){flag=1;fuhao=2;}i=table1[num];write_date(0x30+i);}P3=0xf7;if(P3!=0xf7){delay(5);if(P3!=0xf7){temp=P3&0xf0;switch(temp){case 0xe0:num=12;break;case 0xd0:num=13;break;case 0xb0:num=14;break;case 0x70:num=15;break;}while(P3!=0xf7);switch(num){case 12:{write_com(0x01);a=0;b=0;flag=0;fuhao=0;} break;case 13:{if(flag==0){a=a*10;write_date(0x30);P1=0;}else if(flag==1){b=b*10;write_date(0x30);}}break;case 14:{j=1;if(fuhao==1){write_com(0x80+0x4f);write_com(0x04);c=a+b;while(c!=0){write_date(0x30+c%10);c=c/10;}write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==2){write_com(0x80+0x4f);write_com(0x04);if(a-b>0)c=a-b;elsec=b-a;while(c!=0){write_date(0x30+c%10);c=c/10;}if(a-b<0)write_date(0x2d);write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==3){write_com(0x80+0x4f);write_com(0x04);c=a*b;while(c!=0){write_date(0x30+c%10);c=c/10;}write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}else if(fuhao==4){write_com(0x80+0x4f);write_com(0x04);i=0;c=(long)(((float)a/b)*1000);while(c!=0){write_date(0x30+c%10);c=c/10;i++;if(i==3)write_date(0x2e);}if(a/b<=0)write_date(0x30);write_date(0x3d);a=0;b=0;flag=0;fuhao=0;}}break;case 15:{write_date(0x30+table1[num]);flag=1;fuhao=1;} break;}}}main(){init();while(1){keyscan(); }}。

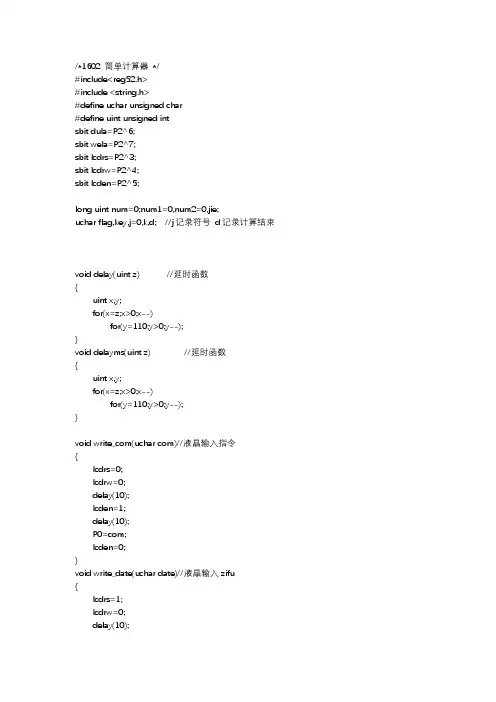

/*1602 简单计算器*/#include<reg52.h>#include <string.h>#define uchar unsigned char#define uint unsigned intsbit dula=P2^6;sbit wela=P2^7;sbit lcdrs=P2^3;sbit lcdrw=P2^4;sbit lcden=P2^5;long uint num=0;num1=0,num2=0,jie;uchar flag,key,j=0,k,d; //j记录符号d记录计算结束void delay(uint z) //延时函数{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void delayms(uint z) //延时函数{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com)//液晶输入指令{lcdrs=0;lcdrw=0;delay(10);lcden=1;delay(10);P0=com;lcden=0;}void write_date(uchar date)//液晶输入zifu {lcdrs=1;lcdrw=0;delay(10);lcden=1;delay(10);P0=date;lcden=0;}void write_dat(uchar date)//液晶输入shuzi {lcdrs=1;lcdrw=0;delay(10);lcden=1;delay(10);P0=(date+0x30);lcden=0;}void write_da( uint c){uchar jg[10],i,j;jg[9]=c%10;jg[8]=c/10%10;jg[7]=c/100%10;jg[6]=c/1000%10;jg[5]=c/10000%10;jg[4]=c/100000%10;jg[3]=c/1000000%10;jg[2]=c/10000000%10;jg[1]=c/100000000%10;jg[0]=c/1000000000%10;for(i=0;i<10;i++){if(jg[i]!=0)break;}write_com(0x80+0x40);for(j=i;j<10;j++){write_dat(jg[j]);}j=0;}//void write_da(uchar date)//液晶输入jieguo //{// uchar wan,qian,bai,shi,ge,m=0,x,n;//// x=date;// n=date;// while(n>0) //m数有几位// {// n=n/10;// ++m;// }//// if(m>7) //超出5位，error 提示// {// write_com(0x80+0x40);// write_date('E');delay(1);// write_date('R');delay(1);// write_date('R');delay(1);// write_date('O');delay(1);// write_date('R');delay(1);// }// else// {// wan=x/10000;// qian=x%1000/10;// bai=x/100%10;// shi=x/10%10;// ge=x%10;//// write_com(0x80+0x40);// write_date(0x30+wan);// write_date(0x30+qian);// write_date(0x30+bai);// write_date(0x30+shi);// write_date(0x30+ge);// }//}void init() //初始化函数{write_com(0x38); //显示模式设置write_com(0x0c); //开显示、不显示光标write_com(0x06); //地址自动+1write_com(0x01);//清屏}void keyscan(){uchar temp;if(d==1&&key>0&&key<10){write_com(0x01);write_com(0x80);write_dat(key);d=0;}P1=0xfe;temp=P1;temp=temp&0xf0;if(temp!=0xf0){delayms(10);temp=P1;temp=temp&0xf0;if(temp!=0xf0){temp=P1;switch(temp){case 0xee:key=1;break;case 0xde:key=4;break;case 0xbe:key=7;break;case 0x7e:key=15;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}if(key!=15){// write_com(0x80);write_dat(key);num=num*10+key;// write_com(0x80+0x40); // write_da(num);}}P1=0xfd;temp=P1;temp=temp&0xf0;if(temp!=0xf0){delayms(10);temp=P1;temp=temp&0xf0;if(temp!=0xf0){temp=P1;switch(temp){case 0xed:key=2;break;case 0xdd:key=5;break;case 0xbd:key=8;break;case 0x7d:key=0;break;}while(temp!=0xf0)temp=P1;temp=temp&0xf0;}write_dat(key);num=num*10+key;}}P1=0xfb;temp=P1;temp=temp&0xf0;if(temp!=0xf0){delayms(10);temp=P1;temp=temp&0xf0;if(temp!=0xf0){temp=P1;switch(temp){case 0xeb:key=3;break;case 0xdb:key=6;break;case 0xbb:key=9;break;case 0x7b:key=14;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}if(key!=14){write_dat(key);num=num*10+key;}}}P1=0xf7;temp=P1;temp=temp&0xf0;if(temp!=0xf0){delayms(10);temp=P1;temp=temp&0xf0;if(temp!=0xf0){temp=P1;switch(temp){case 0xe7:key=10;break;case 0xd7:key=11;break;case 0xb7:key=12;break;case 0x77:key=13;break;}while(temp!=0xf0){temp=P1;temp=temp&0xf0;}}}if(key==10||key==11||key==12||key==13) {j++;k=key;if(j==1&&key!=14){num1=num;num=0;// write_com(0x80+0x40);// write_da(num1);// while(1);}if(key==10)write_date('+');if(key==11)write_date('-');if(key==12)write_date('*');if(key==13)write_date('/');key=0;}if(key!=10&&key!=11&&key!=12&&key!=13) {if(key==14){write_date('=');key=0;num2=num;num=0;// write_com(0x80+0x40);// write_da(num2);// while(1);if(k==10){k=0;jie=num1+num2;}else if (k==11)k=0;jie=num1-num2; }else if (k==12){k=0;jie=num1*num2; }else if (k==13){k=0;jie=num1/num2;}write_com(0x80+0x40); write_da(jie);num=num1=num2=0; jie=0;flag=0;key=0;k=0;d=1;}}if(key==15){write_com(0x01);num=num1=num2=0;jie=0;flag=0;key=0;j=0;k=0;}}main(){init();write_com(0x80);while(1){keyscan();}}。
