磁珠的作用
磁珠是一种特殊的微小颗粒，可以通过外加磁场来控制它们的移动和定位。
磁珠在不同领域中具有广泛的应用，其作用主要体现在医疗、环境和生物科学方面。
在医疗领域，磁珠被用于制备纳米药物，这些药物可以针对特定的疾病或目标组织进行靶向治疗。
通过将磁珠与药物包裹在一起，可以实现药物的缓慢释放和持久效应，提高药物的疗效并降低副作用。
此外，磁珠还可以用于磁性共振成像（MRI）和磁性超声成像（MUS）等诊断技术中，通过控制磁珠的位置和运动，可以获得更为清晰的影像，提高诊断准确度。
在环境领域，磁珠被用于污水处理和废水处理。
磁珠可以吸附污水中的有害物质，如重金属离子、有机物等，并通过外加磁场控制磁珠的运动，使其集聚在一起，便于后续处理和回收。
此外，磁珠还可以用于磁性分离和回收固体废物，例如通过磁性吸附材料捕获金属颗粒和磁性微球，从而实现废物资源化利用，减少环境污染。
在生物科学领域，磁珠被广泛应用于生物标记、分离和富集等实验操作。
磁珠可以与特定的生物分子（如抗体、DNA、RNA等）结合，形成磁性复合物，使得目标生物分子更容易被检测和分离。
通过外加磁场，可以实现磁珠的快速捕获和定位，提高实验效率。
此外，磁珠还可以用于细胞和微生物的分离和培养，通过控制磁珠的洗涤和分离过程，可以获得纯净的细胞和微生物样品，用于后续生物学研究。
总体而言，磁珠具有精准控制和定位特性，可以在医疗、环境和生物科学等领域发挥重要作用。
随着科学技术的不断发展，磁珠的应用前景将会越来越广泛，为我们的生活和科学研究带来更多的便利和突破。
EMC常用元器件之磁珠总结磁珠是一种常用的电磁兼容(EMC)元器件，用于电子电路中的滤波和抑制电磁干扰。
它具有小巧、高效、易使用和良好的电磁屏蔽性能等特点。
本文将对磁珠的基本原理、分类、应用以及选型等方面进行综述。
一、磁珠的基本原理磁珠是由铁氧体材料制成的，具有磁导率高、电导率低的特点。
当电流通过磁珠时，它会产生一个磁场，这个磁场可以抑制电路中的高频噪声和电磁干扰。
磁珠通过对电路中的电流进行低通滤波，使高频信号被吸收而只有低频信号通过，从而起到滤波的作用。
二、磁珠的分类根据磁珠的结构和功能，可以将其分为多种类型，如下所示：1.磁珠状元件:这种类型的磁珠外观呈圆柱状，通常采用铁氧体材料制成。
它们主要用于通过电缆或线束抑制高频噪声。
2.多通磁珠:这种类型的磁珠可以具有多个通道，用于组合多个信号线进行滤波和干扰抑制。
3.表面贴装磁珠:这种类型的磁珠通常用于表面贴装设备中。
它们具有小巧的体积和低化学活性，能够满足高密度电路板的需求。
三、磁珠的应用磁珠广泛应用于电子产品和电气设备中的电路，主要包括以下几个方面：1.EMI过滤：磁珠可用于滤除电路中的电磁干扰，提高信号质量和系统性能。
2.电源滤波：磁珠能够滤除电源电路中的高频噪声，减少电源供电对其他电路的干扰。
3.信号滤波：磁珠可用于滤除信号线中的高频噪声，提高信号的清晰度和准确性。
4.隔离和保护器件：磁珠可以阻止电磁波和静电对电路的干扰，保护关键器件免受损坏。
5.数据线滤波：磁珠可以滤除数据线中的高频噪声，提高数据传输的稳定性和可靠性。
四、磁珠的选型在选择磁珠时，需要考虑以下几个关键因素：1.频率范围：根据需要滤除的频率范围选择合适的磁珠。
2.阻抗匹配：选择与电路阻抗匹配的磁珠，以确保最佳的滤波效果。
3.尺寸和包装：根据电路板的尺寸和装配方式选择适合的磁珠尺寸和包装形式。
4.材料特性：选择具有高磁导率和低电导率的铁氧体材料，以实现最佳的滤波效果。
5.温度和环境要求：在高温或恶劣环境下，选择能够耐受这些条件的磁珠。

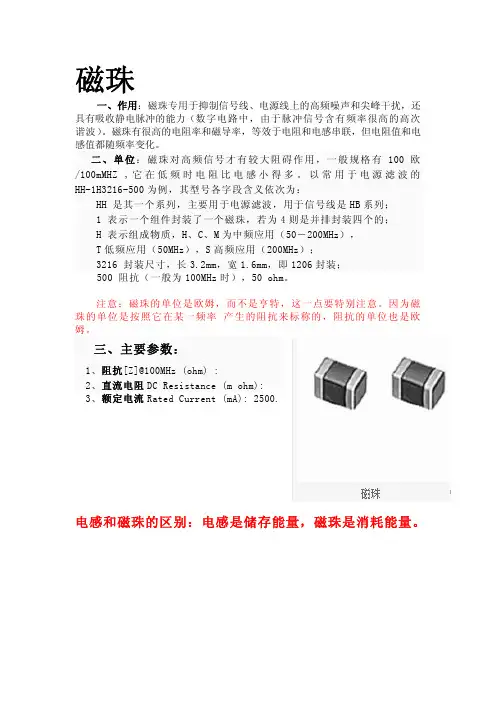

磁珠
一、作用：磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力（数字电路中，由于脉冲信号含有频率很高的高次谐波）。
磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。
二、单位：磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：
HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；
1 表示一个组件封装了一个磁珠，若为4则是并排封装四个的；
H 表示组成物质，H、C、M为中频应用（50－200MHz），
T低频应用（50MHz），S高频应用（200MHz）；
3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；
500 阻抗（一般为100MHz时），50 ohm。
注意：磁珠的单位是欧姆，而不是亨特，这一点要特别注意。
因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
三、主要参数：
1、阻抗[Z]@100MHz (ohm) :
2、直流电阻DC Resistance (m ohm):
3、额定电流Rated Current (mA): 2500.
电感和磁珠的区别：电感是储存能量，磁珠是消耗能量。
磁珠的原理及应用磁珠是一种具有磁性的微小颗粒，通常由硅胶或聚合物材料制成。
它们在生物医学和生物技术领域有广泛的应用。
磁珠的原理是借助磁性来实现其应用。
下面将详细介绍磁珠的原理和应用。
1.磁珠的原理：磁珠的原理是基于磁性材料的特性。
磁珠通常由含有铁、镍、钴等元素的磁性元素制成。
这些元素具有磁性，并且可以通过外界的磁场来控制其运动。
磁性元素与其他成分通过化学方法或物理方法结合在一起，形成稳定的微球状颗粒。
磁珠通常具有比细胞或蛋白质颗粒小得多的尺寸，因此可以在生物样本中进行有效的分离和纯化。
2.磁珠的应用：(1)分离和纯化：磁珠可以被用于从复杂混合物中分离目标组分。
通过在目标组分表面上标记特定的抗体、蛋白质或配体，磁珠可以与目标分子结合，并通过外加的磁场来分离出来。
这一技术在生物学研究和临床诊断中非常常见，可以用于细胞的分离、DNA/RNA的纯化、蛋白质的纯化等。
(2)生物染色和分析：磁珠可以被用于在生物样本中标记和染色目标分子，例如细胞、DNA/RNA或蛋白质。
通过在磁珠表面上固定染色剂或荧光标记物，可以实现对特定分子的检测和定量分析。
这种方法在细胞成像和分析、分子生物学实验等领域广泛应用。
(3)化学反应和合成：磁珠可用作催化剂的载体，用于化学反应和合成。
通过将催化剂固定在磁珠表面，可以实现对反应的控制和分离。
这种方法在有机合成、催化反应和环境保护等领域有广泛的应用。
(4)生物传感器：利用磁珠的磁性特性和表面功能化修饰，可以制备出具有高灵敏度和选择性的生物传感器。
磁珠生物传感器可以用于检测生物标志物、环境污染物、食品安全等。
这种技术有望在医学诊断、环境监测和食品检测等领域得到广泛应用。
总之，磁珠作为一种具有磁性的微小颗粒，在生物医学和生物技术领域有广泛的应用。
通过利用磁珠的磁性特性，可以实现对生物样本的分离、纯化、染色和分析等。
另外，磁珠还可以用于催化反应和合成，并制备成高灵敏度和选择性的生物传感器。
磁珠在电路中的使用方法引言磁珠是一种常用的电子元件，广泛应用于电路设计和电子装配中。
它具有独特的磁性和导电性能，可以在电路中发挥重要作用。
本文将介绍磁珠的基本原理、特点以及在电路中的使用方法。
一、磁珠的基本原理和特点1.磁性特点-磁珠具有一定的磁性，可以对电磁信号进行滤波和隔离。
-磁珠可以吸附磁性材料，如铁磁性材料，以增强磁性效果。
2.导电特点-磁珠是一种金属材料，具有良好的导电性能。
-磁珠可以作为电路的导电通路，用于连接和传递电流。
二、磁珠在电路设计中的应用1.磁珠的滤波作用-磁珠可以用于滤除电磁干扰信号，提高电路的抗干扰能力。
-在电路的输入端或输出端串联磁珠，可以有效滤除高频噪声信号。
2.磁珠的隔离作用-磁珠可以用于隔离电路的不同部分，避免信号互相干扰。
-在信号传输线路上串联磁珠，可以有效隔离不同模拟信号或数字信号。
3.磁珠的补偿作用-磁珠可以在电路中起到补偿电感的作用，调节电路的频率响应。
-在需要改变电路频率特性的场合，可以选择合适的磁珠进行串联或并联。
三、磁珠的选型和布局1.选型注意事项-根据电路的具体需求和频率特性选择合适的磁珠型号。
-考虑磁珠的电感、阻抗和最大电流等参数，确保符合电路设计要求。
2.磁珠的布局和连接-根据电路的布局和连接需求，合理选择磁珠的位置和方向。
-注意磁珠与其他元件的防干扰安装间隔，避免信号串扰和电磁干扰。
四、实际案例分析以手机音频接口电路设计为例，介绍磁珠在实际应用中的使用方法和效果。
1.磁珠的选型-根据手机音频接口电路的频率特性，选用合适的磁珠型号。
-考虑手机音频接口的通信频率范围和阻抗匹配要求，选择合适的磁珠。
2.磁珠的布局和连接-在手机音频接口线路的输入端和输出端分别串联磁珠。
-确保磁珠的方向、位置和连接正确，以提高音频传输质量和抗干扰能力。
3.实际效果分析-磁珠的应用可以有效滤除音频接口中的干扰信号，提高音频传输质量。
-磁珠还可以消除外部磁场对音频信号的干扰，提高手机音频接口的稳定性。

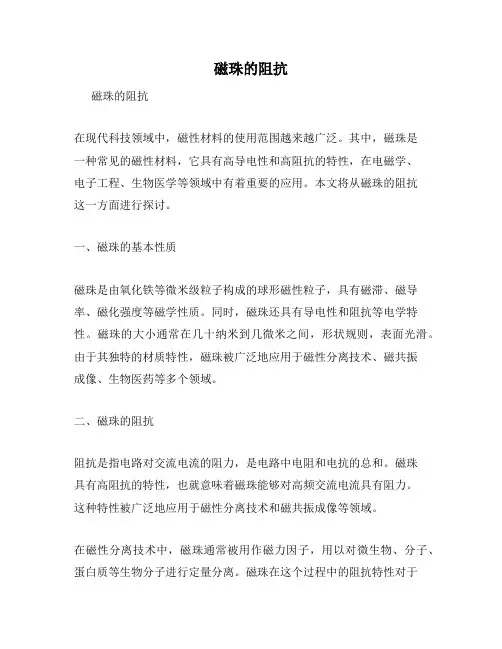

磁珠的阻抗磁珠的阻抗在现代科技领域中，磁性材料的使用范围越来越广泛。
其中，磁珠是一种常见的磁性材料，它具有高导电性和高阻抗的特性，在电磁学、电子工程、生物医学等领域中有着重要的应用。
本文将从磁珠的阻抗这一方面进行探讨。
一、磁珠的基本性质磁珠是由氧化铁等微米级粒子构成的球形磁性粒子，具有磁滞、磁导率、磁化强度等磁学性质。
同时，磁珠还具有导电性和阻抗等电学特性。
磁珠的大小通常在几十纳米到几微米之间，形状规则，表面光滑。
由于其独特的材质特性，磁珠被广泛地应用于磁性分离技术、磁共振成像、生物医药等多个领域。
二、磁珠的阻抗阻抗是指电路对交流电流的阻力，是电路中电阻和电抗的总和。
磁珠具有高阻抗的特性，也就意味着磁珠能够对高频交流电流具有阻力。
这种特性被广泛地应用于磁性分离技术和磁共振成像等领域。
在磁性分离技术中，磁珠通常被用作磁力因子，用以对微生物、分子、蛋白质等生物分子进行定量分离。
磁珠在这个过程中的阻抗特性对于分离效果至关重要。
磁珠的阻抗随频率的变化呈现不同的特点。
在低频率下，磁珠的阻抗主要由电阻贡献，此时磁珠表现出较小的电阻。
而在高频率下，磁珠的阻抗主要由电抗贡献，此时其表现出较大的电抗。
在磁共振成像领域中，磁珠也有着重要的应用。
磁珠被注入到生物体内，通过磁共振成像技术对生物体的某一区域进行成像。
这种成像技术依赖于磁珠对于高频电磁场的阻抗特性。
当高频电场通过生物体时，磁珠会对其进行阻抗，从而改变了属于其自身的磁场，这种变化可以通过磁共振成像技术被捕捉到并反映出生物体内部的情况。
三、结语磁珠作为一种重要的磁性材料，在科研领域中具有极高的应用价值。
本文主要从磁珠的阻抗特性出发，介绍了磁珠的基本特性以及其在磁性分离技术和磁共振成像等领域的应用。
相信在未来的时间里，磁珠在科技领域中的应用价值会日益凸显。
关于磁珠的详细介绍磁珠是一种具有磁性的微小球体，由于其特殊的性质和广泛的应用领域，成为了当今科技发展中非常重要的一部分。
本文将详细介绍磁珠的概念、分类、制备方法、性质和应用等方面内容。
一、磁珠的概念与分类磁珠是指具有一定磁性的微小球体，通常由磁性材料（如铁、铁氧体、钴等）制成。
根据不同的特性和用途，磁珠可以分为多种类型。
最常见的是硅胶磁珠，它是将磁性材料（如铁氧体）封装在硅胶基质中制成的，具有良好的磁性和生物相容性。
此外，还有纳米磁珠、聚合物磁珠、金属磁珠等不同类型，它们的制备方法和应用各有特点。
二、磁珠的制备方法磁珠的制备方法多种多样，主要包括物理方法、化学方法和生物方法等。
其中，物理方法主要是利用高能球磨、磁控溅射、磁浮发泡等技术制备；化学方法主要是通过溶胶-凝胶法、水热法、电化学法等途径进行制备；生物方法则是利用微生物、病毒等进行模板合成或生物合成。
这些方法各有特点，可以根据需要选择合适的方法进行制备。
三、磁珠的性质磁珠的主要性质是磁性和分散性。
由于磁性材料的存在，磁珠具有明显的磁性，可以通过外加磁场进行针对性操作和控制。
另外，磁珠的分散性也是其重要的性质之一，可以通过调节磁珠表面的特性来实现不同的分散状态，如疏水性、亲水性等。
四、磁珠的应用磁珠的应用非常广泛，涵盖了许多领域。
首先是医学领域，磁珠可以用于生物诊断、药物输送、分子探测等方面。
例如，磁珠可以通过表面修饰具有高度专一性的靶向分子，用于癌症的早期诊断和治疗。
其次，磁珠还可以应用于环境领域，如水处理、土壤修复等。
磁珠可以作为吸附剂、催化剂等材料，具有吸附重金属离子、降解有机污染物等功能。
此外，磁珠还可以应用于能源、信息存储、生物工程等领域。
总之，磁珠是一种具有磁性的微小球体，通过不同的制备方法可以得到不同类型的磁珠。
磁珠具有独特的磁性和分散性，广泛应用于医学、环境、能源等领域。
随着科技的迅速发展，磁珠的应用前景将更加广阔，对人类社会的进步和发展将起到积极的推动作用。
磁珠调研报告磁珠是一种新型的生物实验材料，具有磁致力磁特性，被广泛应用于生物医学研究、诊断和治疗领域。
本报告主要对磁珠的应用、制备方法和前景进行调研，总结了磁珠在科研和临床中的重要作用。
首先，磁珠在生物医学研究中有着广泛的应用。
磁珠可以用于分离和富集细胞、蛋白质和核酸等生物分子，对于研究细胞生物学、分子生物学和免疫学等学科具有重要意义。
磁珠还可以用于细胞分选、基因检测、蛋白质纯化等实验操作，提高了实验效率和结果准确性。
此外，磁珠还可以通过修饰特定分子来实现靶向治疗，为癌症治疗、药物传递等领域提供了新的解决方案。
其次，磁珠的制备方法较为成熟。
常见的制备方法包括溶胶凝胶法、共沉淀法和磁性混凝土法等。
其中，溶胶凝胶法是最常用的方法之一。
通过控制溶液中各种配方物质的比例、温度、pH值等参数，可以制备出具有一定粒径的磁珠。
此外，还可以通过改变配方物质的种类和含量来调节磁珠的性能，例如改善磁珠的磁特性、增强其生物相容性等。
随着技术的不断进步，磁珠制备方法的研究也在不断进行中，有望进一步提高磁珠的性能和制备效率。
最后，磁珠具有较大的应用前景。
随着生物医学研究的不断深入，对磁珠的需求将进一步增加。
磁珠作为一种生物实验材料，具有较高的生物相容性、可控制的表面功能和较好的磁特性等优点，能够满足不同实验需求的要求。
在诊断和治疗领域，磁珠作为一种治疗载体被广泛研究。
通过修饰磁珠表面的特定分子，可以将药物、影像剂等载药物负载在磁珠上，并通过外加磁场引导磁珠在体内的定位和释放。
这种靶向治疗方法具有较高的治疗效果和较低的副作用，对于提高临床医学的疗效具有重要意义。
综上所述，磁珠作为一种新型的生物实验材料，在生物医学研究、诊断和治疗领域具有广泛的应用前景。
磁珠的制备方法较为成熟，但仍有待进一步发展和探索。
在未来，我们有理由相信，磁珠将在生物医学领域发挥更加重要的作用，为科研和临床医学提供更多的可能性。
磁珠和电感的区别简介：磁珠和电感作为两种常见的电子元件，在电子领域使用广泛。
它们都能够在电路中起到储存和释放能量的作用，但是它们的工作原理和特点略有不同。
本文将从磁性特性、工作原理、应用领域等方面探讨磁珠和电感之间的区别。
一、磁性特性1. 磁珠：磁珠是一种由磁性材料制成的小圆球状物体。
它具有良好的磁性，往往适用于高频电路中。
磁珠一般采用铁氧体等材料制成，具有高磁导率和强磁饱和特性，可以在高频电路中提供较低的电感值。
磁珠在电路中起到滤波、隔离和储能的作用。
2. 电感：电感是一种由导体线圈制成的元件，主要使用导体线圈的电磁感应原理。
电感的磁性取决于线圈中的线圈材料和线圈的形状。
线圈中的磁性材料一般采用镍铁合金，具有较高的磁导率和饱和磁感应强度。
电感可以在电路中储存和释放能量，具有阻抗变化和滤波功能。
二、工作原理1. 磁珠：磁珠主要通过磁导率和磁感应强度来调整电路中的电感值。
当电流通过磁珠时，磁珠内部会产生磁场，通过改变磁场强度和方向，可以改变电感的大小和性质。
磁珠可根据不同的工作频率和电流条件选择合适的材料和尺寸。
2. 电感：电感基于电磁感应原理工作。
当电流通过线圈时，产生的磁场会自感应回到线圈中，产生感应电动势，并对电路中的电流起到调节的作用。
线圈的大小和形状以及线圈中的材料都会影响电感的大小和性能。
通过改变线圈的参数，可以实现对电流和电压的调控。
三、应用领域1. 磁珠：磁珠常见于高频电路和无线通信领域。
它们广泛应用于滤波器、隔离器和匹配器等电路中，可提供较低的电感值和较高的频率响应。
磁珠还可用于电源管理电路和射频功率放大器等应用，具有稳定性和可靠性的特点。
2. 电感：电感广泛应用于电源电路、放大器、射频通信和变频器等领域。
在直流电源电路中，电感可用于稳定电流和降低电压波动。
在放大器和射频通信领域，电感可用于匹配和调谐，提高信号转换效率。
电感还常用于变频器中的滤波和电路保护等方面。
结论：磁珠和电感作为常见的电子元件，在电子领域起到重要作用。
600欧磁珠电感值
【原创实用版】
目录
1.磁珠的定义与作用
2.600 欧磁珠的特性
3.600 欧磁珠的电感值
4.600 欧磁珠的应用领域
5.600 欧磁珠的市场前景
正文
磁珠，又称为磁性珠，是一种具有高磁导率、低磁阻的磁性材料。
它具有很好的屏蔽效果，能有效地吸收和衰减电磁波的干扰，因此被广泛应用于电子产品中。
600 欧磁珠是磁珠中的一种，它的主要特性是具有 600 欧姆的电阻值。
这种磁珠的电阻值较大，能够更好地吸收电磁波，因此具有更好的屏蔽效果。
600 欧磁珠的电感值是其重要的参数之一。
电感值越大，磁珠的屏蔽效果就越好。
但是，电感值并不是决定磁珠性能的唯一因素，还需要考虑磁珠的磁导率、磁阻等因素。
600 欧磁珠广泛应用于通讯、计算机、家电等领域。
例如，在手机中，600 欧磁珠可以用来屏蔽屏幕的电磁波，保护用户的视力。
在计算机中，600 欧磁珠可以用来屏蔽主板、显卡等部件的电磁波，防止其干扰其他部件的正常工作。
随着电子产品的普及，600 欧磁珠的市场前景十分广阔。
据预测，未来几年，600 欧磁珠的市场需求将持续增长，市场规模将进一步扩大。
总的来说，600 欧磁珠是一种重要的电磁屏蔽材料，其电感值等性能
参数对其屏蔽效果有着重要的影响。
磁珠的特性及应用磁珠的全称为铁氧体磁珠滤波器，是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
还有一种是近年来问世的一种超小型非晶合金磁性材料制作的磁珠，它和铁氧体不是同一种材料。
(注：请区别于电‘技术中的“绝缘瓷珠”——编者) 磁珠的主要原料为铁氧体，是一种立方晶格结构的亚铁磁性材料。
这种材料的特点是高频损耗非常大，具有很高的导磁率，使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
当导线中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
它的等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗是随着频率的升高而增加。
高频电流在其中以热量形式散发。
在低频段，阻抗由电感的感抗构成。
低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小．整个器件是一个低损耗，高Q特性的电感。
这种电感容易造成谐振．因此在低频段有时可能出现使用铁氧体磁珠后，干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。
这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。
当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板．在电源线和数据线上，如在印制板的电源线入口端加铁氧体抑制元件．就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
电感是储能元件，而磁珠是能量转换(消耗)器件。
电感多用于电源滤波回路，侧重于抑制传导性干扰；磁珠多用于信号回路，主要用于EMI(电磁兼容)方面。
磁珠用来吸收超高频信号，例如在一些RF电路、PLL、振荡电路、含超高频存储器电路等，都需要在电源输入部分加磁珠。
电感是一种储能元件，多用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
1．磁珠的单位是欧姆，而不是亨特。
磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的数据参数表(DATASHEET)上，一般会提供频率和阻抗的特性曲线图．常以100MHz为标准，比如600R@100MHz，意思就是在100MHz频率时磁珠的阻抗相当于600欧姆。
例如某磁珠参数为120ohm，25％,3A,1206，其中120ohm是指在频率100MHz时，该磁珠的阻抗值为120欧姆；25％是指上述阻抗所允许的误差是±25％；3A是指该磁珠标称允许流过的最大电流；1206是指该磁珠的外形尺寸，EIAl206(英制：英寸)等同于JIS／IEC3216(国际单位制：毫米)，即长3．2mm、宽1．6mm。
2．磁环和磁珠对高频成分起吸收作用，也称为吸收滤波器。
普通滤波器是由无损耗的电抗元件构成，在线路中的作用是将阻带频率反射回信号源，这类普通滤波器又叫反射滤波器。
当反射滤波器与信号源阻抗不匹配时，就会有一部分能量被反射回信号源，造成干扰电平的增强。
为解决这一弊端，可在滤波器的进线上使用铁氧体磁环或磁珠套，利用磁环或磁珠对高频信号的涡流损耗，把高频成分转化为热损耗。
因此磁环和磁珠实际上对高频成分起吸收作用。
3．磁珠抑制开关噪声属于主动抑制型。
磁珠不同于普通的噪声滤波器，通常噪声滤波器只能吸收已发生的噪声，属于被动抑制型。
磁珠的作用则不同，它能抑制开关噪声的产生．属于主动抑制型，这是二者的根本区别。
磁珠可广泛用于高频开关电源、录像机、电子测量仪器、以及各种对噪声要求非常严格的电路中。
不同的铁氧体抑制元件，有不同的最佳抑制频率范围。
通常磁导率越高，抑制的频率就越低。
此外，铁氧体的体积越大，抑制效果越好。
在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑制效果也越好。
但在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流也越大磁珠与电感的区别及其作用与用途电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。
两者都可用于处理 EMC、EMI问题。
磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过错 50MHZ。
地的连接一般用电感，电源的连接也用电感，而对信号线则采用磁珠？但实际上磁珠应该也能达到吸收高频干扰的目的啊？而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。
前者用磁珠，后者用电感。
对于扳子的 IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面？电感一般用于电路的匹配和信号质量的控制上。
在模拟地和数字地结合的地方用磁珠。
在模拟地和数字地结合的地方用磁珠。
数字地和模拟地之间的磁珠用多大,磁珠的大小（确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢？？都是欧姆！！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。
一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
电感的等效电阻可有Z=2X3.14xf 来求得。
铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。
特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个元件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（<50MHz），S高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；500 阻抗（一般为100MHz时），50 ohm。
其产品参数主要有三项：阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;直流电阻DC Resistance (m ohm): Maximum 20;额定电流Rated Current (mA): 2500.磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
磁珠主要用于高频隔离，抑制差模噪声等。
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。
磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。
铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。
特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB系列；1 表示一个组件封装了一个磁珠，若为4则是并排封装四个的；H 表示组成物质，H、C、M为中频应用（50－200MHz），T低频应用（50MHz），S高频应用（200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206封装；500 阻抗（一般为100MHz时），50 ohm。
