WINCC组态软件及其应用

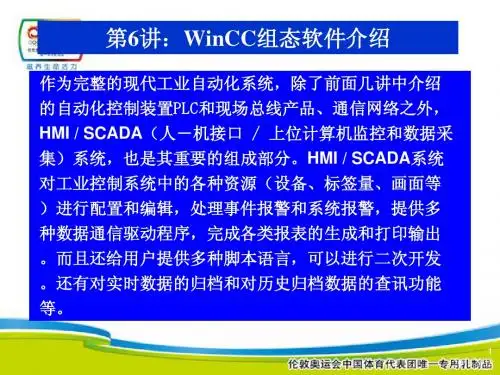

监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。

监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。

随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。

监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。

随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。

监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。

WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。

它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。

WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。

WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。

用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。

它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。

WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。

用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。

WinCC因其具有独特的设计思想而具有广阔的应用前景。

借助于模块化的设计，能以灵活的方式对其加以扩展。

它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。

实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。

3、掌握项目项目创建的步骤。

二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。

WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。

WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。

该操作系统是PC平台上的标准操作系统。

WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。

WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。

该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。

2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。

OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。

3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。

该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。

WinCC组态软件使用分析摘要：随着计算机网络技术和可编程控制器(PLC)及现场总线技术（Fieldbus）的迅猛发展和日益成熟，WinCC，这一运行于Microsoft Windows 2000和XP下的Windows控制中心，已发展成为欧洲市场中的领导者，乃至业界遵循的标准。

如果你想使设备和机器最优化运行，如果你想最大程度地提高工厂的可用性和生产效率，WinCC当是上乘之选。

本文介绍了WinCC及其组态方法，自动监控系统的软硬件构成, 分析了WinCC 与PLC 之间的通讯机制, 并对利用组态软件WinCC 设计自动监控程序的方法以及在不同领域的实际应用介绍。

关键词：可编程控制器(PLC) 现场总线技术（Fieldbus）WinCC组态软件通讯1 引言随着计算机网络技术和可编程控制器(PLC)及现场总线技术（Fieldbus）的迅猛发展和日益成熟，性能先进、运行可靠稳定的水电站综合自动化系统得到广泛的应用，逐步替代了传统的继电保护与自动化设备，通过对主设备运行状态参量的实时、快速数字处理，完成故障诊断、保护动作，确保复杂的机组启停控制、变压器保护等系统得以可靠的实现。

要真正提高水电站自动化水平和质量，除了硬件还必须有与之相配套的高效、可靠、易用、功能强大的自动化软件。

而工业控制组态软件就是可以从可编程控制器、各种数据采集卡的现场设备中实时采集数据、发出控制命令并监控系统运行状态的一种软件包。

他能充分利用Windows强大的图形编辑功能，以动画的方式显示监控设备的运行状态，方便地构成监控画面和实现控制功能，并可以生成报表、历史数据等，为开发者提供了便利的开发平台。

西门子组态软件WinCC无论从功能性、开放性还是现代化程度而言，都是满足新要求的最优的工业自动化监控解决方案。

2 WinCC及其组态方法2.1 WinCC概述WinCC(Windows Control Center)是视窗控制中心(Windows Control Center)的简称，由德国西门子公司与微软公司共同开发的软件系统，是结合西门子在过程自动化领域中的先进技术和微机软件的强大功能的产物，是世界上第一个集成的人机界面(HMI)软件系统，它真实地将工厂控制软件集成到自动化过程中。

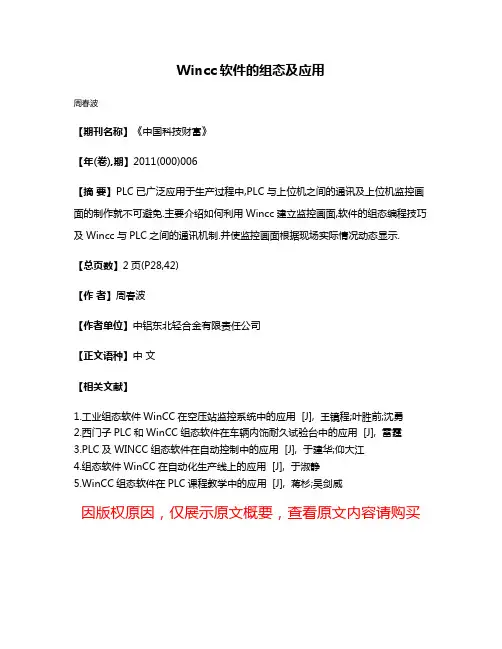

Wincc软件的组态及应用
周春波
【期刊名称】《中国科技财富》
【年(卷),期】2011(000)006
【摘要】PLC已广泛应用于生产过程中,PLC与上位机之间的通讯及上位机监控画面的制作就不可避免.主要介绍如何利用Wincc建立监控画面,软件的组态编程技巧及Wincc与PLC之间的通讯机制.并使监控画面根据现场实际情况动态显示.【总页数】2页(P28,42)
【作者】周春波
【作者单位】中铝东北轻合金有限责任公司
【正文语种】中文
【相关文献】
1.工业组态软件WinCC在空压站监控系统中的应用 [J], 王镜程;叶胜前;沈勇
2.西门子PLC和WinCC组态软件在车辆内饰耐久试验台中的应用 [J], 雷霆
3.PLC及WINCC组态软件在自动控制中的应用 [J], 于建华;仰大江
4.组态软件WinCC在自动化生产线上的应用 [J], 于淑静
5.WinCC组态软件在PLC课程教学中的应用 [J], 蒋杉;吴剑威
因版权原因，仅展示原文概要，查看原文内容请购买。

0.西门⼦WinCC组态软件--概述西门⼦ WinCC 组态软件 -- 概述1.西门⼦WinCC各产品线及定位WinCC是由SIEMENS(西门⼦)公司开发的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，具有极强的开放性和系统稳定性。

WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。

作为全球⾃动化巨头, 西门⼦针对不同规模的⽣产场景, 细分了多款产品投放市场. 如上图所⽰:对于超⼤型/⼴域分布式应⽤, 西门⼦推出 WinCC OA 产品线. 这并不是WinCC开始做OA办公软件, ⽽是WinCC OpenArchitecture（WinCC开放式架构）的缩写. 虽以WinCC冠名, 但与传统意义的WinCC完全没有关系，⽽是西门⼦2007年从奥地利ETM 公司收购的⼀款⼤名⿍⿍的软件——PVSS（Process Visualization and Steuerung （德语：Control的意思） System）。

成为西门⼦⼤家族⼀员后, ⾃从V3.10开始PVSS更名为WinCC OA.更多了解WinCC OA 可参考如下链接:对于中型和⼤型分布式系统, 西门⼦对应的SCADA产品线为WinCC (Windows Control Center, Windows控制中⼼), 也称为WinCC Classic版, 即经典的WinCC版本,当前(2020年2⽉)版本为 v7.5. 针对国内市场本地化语⾔需求, 推出有Asia版.伴随着S7-1200/1500系列控制器的发布, 西门⼦⼯业⾃动化集团⼜发布了⼀款全新的全集成⾃动化(Total Integrated Automation)软件 --- 博图(TIA portal). 它发布时版本号即为v10, 是业内⾸个采⽤统⼀的⼯程组态和软件项⽬环境的⾃动化软件, 也是西门⼦所有软件⼯程组态包的⼀个集成组件. TIA博途平台在所有组态界⾯间提供⾼级共享服务，向⽤户提供统⼀的导航并确保系统操作的⼀致性, 显著提升了开发效率. 博图软件中也集成有⽤于HMI开发的⼯具组件---TIA WinCC 软件, 可涵盖从⼩型的触摸屏设备,到⼤中型PC⼯作站各种规模的SCADA开发场景.2.博图版TIA WinCC 版本及功能差异TIA WinCC是西门⼦全集成⾃动化平台 TIA Portal 中的⼈机界⾯部分。

组态软件WinCC及其应用教学设计1. 简介组态软件是一种工业自动化控制技术，它可以通过计算机软件对企业的各种生产设备、运输设备、能源等进行自动化控制。

WinCC是西门子公司开发的一款组态软件，主要用于工业控制系统的监控和数据采集。

本文将介绍WinCC的基本功能和应用教学设计。

2. WinCC的基本功能WinCC是一款功能强大的组态软件，它能够监控和控制多种设备，包括压力、温度、湿度、电力、流体、气体等多种参数。

WinCC的主要功能如下：2.1 监控和控制WinCC可以将实时数据以文本、图表、动画等形式直观展现，能够准确反映生产现场的状态。

同时，它还可以控制设备的开关、调节参数等操作。

2.2 数据采集WinCC可以与多种PLC进行无缝连接，并进行数据采集和处理。

它还可以对采集的数据进行报警、记录等操作，以及进行数据的分析和应用。

2.3 报表生成WinCC可以生成各种报表，包括历史趋势图、数据统计表、设备运行状态等报表。

这些报表能够帮助用户更好地了解生产过程中的状态和趋势。

3. WinCC的应用教学设计WinCC是广泛应用于工业自动化领域的一款组态软件，它的应用教学设计也是非常重要的。

下面将介绍WinCC在应用教学设计中的主要内容和方法。

3.1 自动化控制实验设计WinCC可以与实验板、PLC等设备配合使用，进行自动化控制实验。

在实验设计中，需要对实验目的、实验方案、实验步骤等进行详细安排，同时需要注意实验的难易程度和实用性。

3.2 实例教学案例设计WinCC实例教学案例是指通过案例演示的方式，向学生介绍WinCC的各种功能和应用。

这种方法需要选择一些实用性强、应用场景明确、展示效果好的案例，让学生在实际应用中体验WinCC的效果和优势。

3.3 课程设计在课程设计中，WinCC需要被作为一个独立的单元来进行设计。

课程内容需要涵盖WinCC的基本功能、数据采集、报表生成等方面，同时需要注重实践性的训练，让学生能够真正掌握WinCC的应用技能。

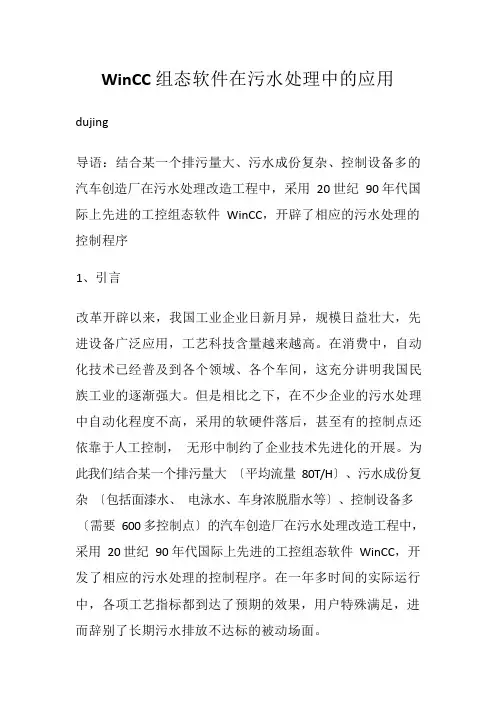

WinCC组态软件在污水处理中的应用dujing导语：结合某一个排污量大、污水成份复杂、控制设备多的汽车创造厂在污水处理改造工程中，采用20 世纪90 年代国际上先进的工控组态软件WinCC，开辟了相应的污水处理的控制程序1、引言改革开辟以来，我国工业企业日新月异，规模日益壮大，先进设备广泛应用，工艺科技含量越来越高。
