电感量计算公式

空心线圈电感量计算公式嘿，咱来聊聊空心线圈电感量的计算公式！先给您说个事儿，之前我带学生做实验的时候，就碰到了空心线圈电感量的计算问题。

那是一个阳光明媚的下午，实验台上摆满了各种仪器，学生们都摩拳擦掌准备大干一场。

其中一组同学在测量空心线圈的电感量时，那叫一个手忙脚乱，完全搞不清楚该怎么算。

那咱们就正式说说空心线圈电感量的计算公式。

这公式啊，是 L = (μ₀ * N² * A) / l 。

这里面的 L 就是电感量，μ₀呢，是真空磁导率，约等于4π×10⁻⁷ H/m 。

N 是线圈的匝数，A 是线圈的横截面积，l 是线圈的长度。

咱们一个个来解释解释。

先说这个匝数 N ，就好比是绕绳子，绕的圈数越多，电感量往往就越大。

您可以想象一下，绕的圈多了，磁力线穿过的次数也就多了，电感效果自然就更明显啦。

再看看横截面积 A 。

假设这空心线圈是个大胖子和一个小瘦子，那大胖子的横截面积大，电感量相对也就会大一些。

还有线圈的长度 l 。

如果把线圈想象成一根长长的吸管，越长的吸管，电感量通常就越小。

在实际应用中，这个公式可重要了。

比如说，在无线电通信里，要设计合适的天线，就得靠它算出电感量来保证信号的传输效果。

我再给您举个例子，假如有一个空心线圈，匝数是 100 圈，横截面积是 0.01 平方米，长度是 0.5 米。

那咱们来算算电感量：先把数值代入公式，μ₀约等于4π×10⁻⁷ H/m ，N 是 100 ，A 是0.01 平方米，l 是 0.5 米。

L = （4π×10⁻⁷ * 100² * 0.01）/ 0.5 ，算出来大约是 2.51×10⁻⁴ H 。

您看，通过这个公式，就能清楚地算出电感量啦。

回到开头说的那个实验，后来经过我的耐心讲解和引导，那组同学终于搞明白了这个公式，成功完成了实验，那一张张兴奋的小脸，让我觉得特别有成就感。

总之，空心线圈电感量的计算公式虽然看起来有点复杂，但只要您理解了每个参数的含义，多做几道题，多实践实践，就一定能掌握得妥妥的！希望您在遇到相关问题时，能轻松运用这个公式解决难题。

导线线径与电流规格表绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导线(铝芯/铜芯)载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在福建省南帄供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系导线截面(帄方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

(看不懂没关系,多数情况只要查上表就行了)。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2〃5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2〃5mm’导线，载流量为2〃5×9＝22〃5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l ，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3〃5倍，即35×3〃5＝122〃5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0〃5。

表格为导线在不同温度下的线径与电流规格表。

（请注意：线材规格请依下列表格，方能正常使用）即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2〃5倍，依次类推。

电感基本公式电感基本公式：L＝Ψ/I。

意义是单位电流引起线圈的磁通量。

电感是闭合回路的一种属性，是一个物理量。

电感的定义公式一、电感的定义是这样的：1、电压除以电流对时间的导数之商。

2、L=phi/i（在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感）。

3、电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

4、电感定义式L＝Ψ/I，意义是单位电流引起线圈的磁通量。

二、电感器件电感量的计算公式：方法1、L=μ×Ae*N2/l其中：L表示电感量、μ表示磁心的磁导率、Ae表示磁心的截面积、N表示线圈的匝数、lm表示磁心的磁路长度。

方法2、经验公式：L=（k*μ0*μs*N2*S）/l其中μ0为真空磁导率=4π*10（-7）。

（10的负七次方）μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2为线圈圈数的平方S线圈的截面积，单位为平方米l线圈的长度，单位为米k系数，取决于线圈的半径（R）与长度（l）的比值。

计算出的电感量的单位为亨利（H）。

电感定义导体的一种性质，用导体中感生的电动势或电压与产生此电压的电流变化率之比来量度。

稳恒电流产生稳定的磁场，不断变化的电流(交流)或涨落的直流产生变化的磁场，变化的磁场反过来使处于此磁场的导体感生电动势。

感生电动势的大小与电流的变化率成正比。

比例因数称为电感，以符号L表示，单位为亨利(H)。

电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

这种电感称为自感，是闭合回路自己本身的属性。

假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感。

贵派电器谈电感线圈的小常识(一)电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πf3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

贵派电器谈电感线圈的小常识(二)三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。

3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

空心电感计算精确但复杂的经验公式有个比较复杂的经验公式，很复杂，一般都是用电感测试仪测试。

电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率)= 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

贵派电器谈电感线圈的小常识(一)电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πf3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

贵派电器谈电感线圈的小常识(二)三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。

3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

变压器电感量计算公式
变压器电感量计算公式是指在变压器工作中，计算电感量所需的
公式。

电感量是指变压器的感应电动势与电流的比值，它对于变压器
的工作性能及效率有着重要的影响。

因此，正确地计算变压器的电感
量对于整个变压器的正常工作具有非常重要的意义。

变压器的电感量计算公式如下：L = N^2 * μ * A / l，其中L
为电感量，N为线圈匝数，μ为磁导率，A为磁路截面积，l为整个磁
路长度。

根据这个公式，我们可以通过合理的选择变压器的线圈匝数、磁导率、磁路截面积和磁路长度等参数，来调整变压器的电感量值，
以满足不同工作要求的变压器。

在实际操作中，变压器电感量的计算需要依据具体的工作条件来
选择参数。

例如，针对不同的频率和电流强度要求，需要选择不同的
匝数和截面积。

此外，还需要考虑磁导率的变化和磁路的长度等因素，从而保证计算的准确性和电感量的可控性。

需要注意的是，在实际应用中，变压器的电感量不仅受到上述参
数的影响，还受到一些其他的因素的影响，如变压器的空气间隙、铁
芯的饱和和磁通泄漏等。

因此，在进行电感量计算时，需要结合实际
的工作情况和具体的变压器设计特点来进行参数的选择。

总之，变压器电感量是变压器工作中的一个重要参数，其计算公
式的应用需要具有一定的准确性和可控性。

只有在实际工作中积极应
用这个公式，灵活地选择相关参数，才能有效地保证变压器的工作性能和效率，同时也能够提高整个系统的可靠性和稳定性。

电感计算公式
"电感"是一种电子组件，它的存在给我们的电子设备提供
了特殊的功能，其作用是改变电流的方向或强度。

因此，当研
究电路或设备的性能时，掌握电感的计算公式非常重要。

电感的计算公式如下：L＝铁心的磁密/2πr，其中，L为
电感，单位为亨利；铁心的磁密是指线圈核心包围磁力线产生
的磁密，单位为Tesla；而r则代表线圈的半径，单位为厘米（cm）。

为了计算出电感的值，我们必须知道铁心的磁密和线
圈的半径。

电感可用于许多应用领域，例如蓄电池充电器，通信电路，等离子体发动机，固态电路，移动电话供电等。

在实际研究电
子技术的过程中，掌握电感计算公式也显得十分重要。

电感计算公式的理解不仅受传统教育背景的影响，而且更
多受社交媒体的影响。

今天，许多社交媒体网站上都有大量的
教学资源，以便学习者更加深入、系统地了解电感计算公式。

此外，许多科技网站都提供电感计算工具，供电子工程师快速
获得电感的值。

综上所述，电感是一种重要的电子组件，在研究电子设备
的性能时，了解电感的计算公式显得十分重要。

传统的教育背
景和现代社交媒体都在 "电感计算公式" 方面提供了有用的教
学资源，以便电子工程师获得精确的计算结果。

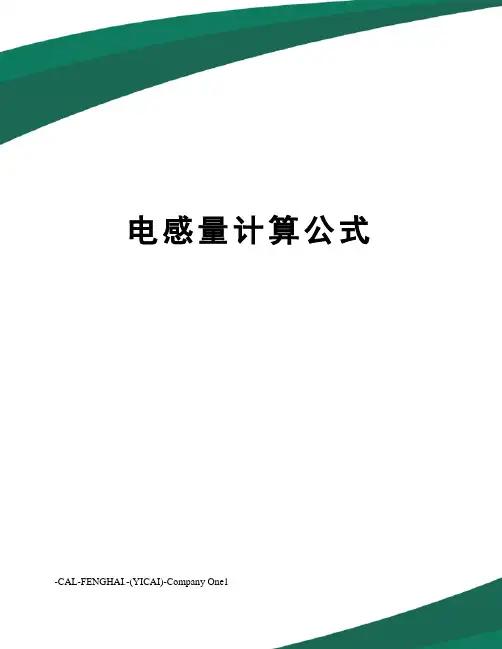

电感量计算公式-CAL-FENGHAI.-(YICAI)-Company One1贵派电器谈电感线圈的小常识(一)电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πf3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

贵派电器谈电感线圈的小常识(二)三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。

电感计算公式加载其电感量按下式计算线圈公式阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨1。

针对环行CORE，有以下公式可利用:(IRON)L=N2．ALL=电感值（H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L 值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(μi%)2。
