信息论霍夫曼、香农-费诺编码LT二、实验原理：1、香农-费诺编码首先,将信源符号以概率递减的次序排列进来，将排列好的信源符号划分为两大组，使第组的概率和近于相同,并各赋于一个二元码符号”0”和”1”.然后，将每一大组的信源符号再分成两组，使同一组的两个小组的概率和近于相同，并又分别赋予一个二元码符号。

依次下去，直至每一个小组只剩下一个信源符号为止。

这样，信源符号所对应的码符号序列则为编得的码字。

译码原理，按照编码的二叉树从树根开始，按译码序列进行逐个的向其叶子结点走，直到找到相应的信源符号为止。

之后再把指示标记回调到树根，按照同样的方式进行下一序列的译码到序列结束。

如果整个译码序列能够完整的译出则返回成功，否则则返回译码失败。

2、霍夫曼编码霍夫曼编码属于码词长度可变的编码类，是霍夫曼在1952年提出的一种编码方法，即从下到上的编码方法。

同其他码词长度可变的编码一样，可区别的不同码词的生成是基于不同符号出现的不同概率。

生成霍夫曼编码算法基于一种称为“编码树”（coding tree）的技术。

算法步骤如下：（1）初始化，根据符号概率的大小按由大到小顺序对符号进行排序。

（2）把概率最小的两个符号组成一个新符号（节点），即新符号的概率等于这两个符号概率之和。

（3）重复第2步，直到形成一个符号为止（树），其概率最后等于1。

（4）从编码树的根开始回溯到原始的符号，并将每一下分枝赋值为1，上分枝赋值为0。

三、实验环境matlab7.1四、实验内容1、对于给定的信源的概率分布，用香农-费诺编码实现图像压缩2、对于给定的信源的概率分布，用霍夫曼编码实现图像压缩五、实验过程1.香农-费诺编码编码1function c=shannon(p)%p=[0.2 0.15 0.15 0.1 0.1 0.1 0.1 0.1] %shannon(p)[p,index]=sort(p)p=fliplr(p)n=length(p)pa=0for i=2:npa(i)= pa(i-1)+p(i-1) endk=ceil(-log2(p))c=cell(1,n)for i=1:nc{i}=”tmp=pa(i)for j=1:k(i)tmp=tmp*2if tmp>=1tmp=tmp-1 c{i(j)='1'elsec{i}(j) = '0' endendendc = fliplr(c)c(index)=c编码2clc;clear;A=[0.4,0.3,0.1,0.09,0.07,0.04]; A=fliplr(sort(A));%降序排列[m,n]=size(A);for i=1:nB(i,1)=A(i);%生成B的第1列end%生成B第2列的元素a=sum(B(:,1))/2;for k=1:n-1ifabs(sum(B(1:k,1))-a)<=abs(sum(B(1:k+1, 1))-a)break;endendfor i=1:n%生成B第2列的元素if i<=kB(i,2)=0;elseB(i,2)=1;endend%生成第一次编码的结果END=B(:,2)';END=sym(END);%生成第3列及以后几列的各元素j=3;while (j~=0)p=1;while(p<=n)x=B(p,j-1);for q=p:nif x==-1break;elseif B(q,j-1)==xy=1;continue;elsey=0;break;endendif y==1q=q+1;endif q==p|q-p==1B(p,j)=-1;elseif q-p==2B(p,j)=0;END(p)=[char(END(p)),'0'];B(q-1,j)=1;END(q-1)=[char(END(q-1)),'1']; elsea=sum(B(p:q-1,1))/2;for k=p:q-2abs(sum(B(p:k,1))-a)<=abs(sum(B(p:k+1, 1))-a);break;endendfor i=p:q-1if i<=kB(i,j)=0;END(i)=[char(END(i)),'0'];elseB(i,j)=1;END(i)=[char(END(i)),'1'];endendendendendC=B(:,j);D=find(C==-1);[e,f]=size(D);if e==nj=0;elsej=j+1;endendBAENDfor i=1:n[u,v]=size(char(END(i))); L(i)=v;avlen=sum(L.*A)2. 霍夫曼编码function c=huffman(p)n=size(p,2)if n==1c=cell(1,1)c{1}=''returnend[p1,i1]=min(p)index=[(1:i1-1),(i1+1:n)] p=p(index)n=n-1[p2,i2]=min(p)index2=[(1:i2-1),(i2+1:n)] p=p(index2);i2=index(i2)index=index(index2)p(n)=p1+p2c=huffman(p)c{n+1}=strcat(c{n},'1')c{n}=strcat(c{n},'0') index=[index,i1,i2]c(index)=c。

一.填空题（每空1分，共20分）1.香农信息论的三个基本概念分别为_______________ 、_____________ 、 ____________ 。

2•对离散无记忆信源来说，当信源呈_______________ 分布情况下，信源熵取最大值。

3•写出平均互信息的三种表达公式________________ 、_____________ 、 ____________ 。

4.若连续信源输出的平均功率和均值被限定，则其输出信号幅度的概率密度函数为______________ 时，信源具有最大熵值；若连续信源输出非负信号的均值受限，则其输出信号幅度呈____________ 分布时，信源具有最大熵值。

5. ________________________________ 信道容量是为了解决通信的_________________________ 问题，而信息率失真函数是为了解决通信的___________ 问题。

6. ______________________________________________________ 费诺编码比较适合于的信源。

7•无记忆编码信道的每一个二元符号输出可以用多个比特表示，理想情况下为实数，此时的无记忆二进制信道又称为__________________________ 。

&差错控制的4种基本方式是：_________________ 、_____________ 、 ____________ 、______________ 。

9 . （n,k）线性码能纠t个错误，并能发现I个错误（l>t）,码的最小距离为：10.循环码码矢的i次循环移位等效于将码多项式乘___________________ 后再模______________ 。

二.简答题（每小题5分，共30分）1 •分别说明平均符号熵与极限熵的物理含义并写出它们的数学表达式。

2•写出二进制均匀信道的数学表达式，并画出信道容量C与信道转移概率 p的曲线图。

《信息论基础》参考答案一、填空题1、信源编码的主要目的是提高有效性,信道编码的主要目的是提高可靠性。

2、信源的剩余度主要来自两个方面，一是信源符号间的相关性,二是信源符号的统计不均匀性。

3、三进制信源的最小熵为0，最大熵为bit/符号。

4、无失真信源编码的平均码长最小理论极限制为信源熵（或H(S)/logr= H r （S））。

5、当R=C或（信道剩余度为0）时，信源与信道达到匹配.6、根据信道特性是否随时间变化,信道可以分为恒参信道和随参信道。

7、根据是否允许失真，信源编码可分为无失真信源编码和限失真信源编码。

8、若连续信源输出信号的平均功率为，则输出信号幅度的概率密度是高斯分布或正态分布或时，信源具有最大熵，其值为值。

9、在下面空格中选择填入数学符号“”或“"（1）当X和Y相互独立时，H（XY)=H(X）+H（X/Y）=H（Y)+H（X）。

（2)（3）假设信道输入用X表示，信道输出用Y表示.在无噪有损信道中，H(X/Y)〉 0, H（Y/X)=0,I(X；Y）<H(X)。

二、若连续信源输出的幅度被限定在【2，6】区域内，当输出信号的概率密度是均匀分布时，计算该信源的相对熵，并说明该信源的绝对熵为多少.=2bit/自由度该信源的绝对熵为无穷大.三、已知信源(1）用霍夫曼编码法编成二进制变长码;（6分)（2）计算平均码长;（4分）（3）计算编码信息率；（2分）（4）计算编码后信息传输率；（2分）（5)计算编码效率。

(2分）(1)编码结果为：（2）（3）（4）其中，（5)四、某信源输出A、B、C、D、E五种符号，每一个符号独立出现,出现概率分别为1/8、1/8、1/8、1/2、1/8。

如果符号的码元宽度为0。

5。

计算:（1）信息传输速率。

（2）将这些数据通过一个带宽为B=2000kHz的加性白高斯噪声信道传输，噪声的单边功率谱密度为。

试计算正确传输这些数据最少需要的发送功率P。

解：（1）（2）五、一个一阶马尔可夫信源，转移概率为.（1) 画出状态转移图。

计算机科学技术：信息论与编码真题1、判断题（江南博哥）狭义的信道编码既是指：信道的检、纠错编码。

答案：对2、填空题信源的消息通过信道传输后的误差或失真越大道传输消息所需的信息率（）。

答案：也越小3、填空题互信息I（X；Y）与信息熵H（Y）的关系为：I（X；Y）（）（大于、小于或者等于）H（Y）。

答案：小于4、判断题互信息量I（X；Y）表示收到Y后仍对信源X的不确定度。

答案：对5、填空题线性分组码是同时具有（）的纠错码。

答案：分组特性和线性特性6、填空题连续信源或模拟信号的信源编码的理论基础是（）。

答案：限失真信源编码定理7、填空题设有一个离散无记忆平稳信道，其信道容量为C，只要待传送的信息传输率R（）C（大于、小于或者等于），则存在一种编码，当输入序列长度n 足够大，使译码错误概率任意小。

答案：小于8、名词解释香农信息答案：信息是事物运动状态或存在方式的不确定性的描述。

9、名词解释码距答案：两个等长码字之间对应码元不相同的数目，称为码距10、单选一珍珠养殖场收获240颗外观及重量完全相同的特大珍珠，但不幸被人用外观相同但重量仅有微小差异的假珠换掉1颗。

一人随手取出3颗，经测量恰好找出了假珠，不巧假珠又滑落进去，那人找了许久却未找到，但另一人说他用天平最多6次能找出，结果确是如此，这一事件给出的信息量（）。

A.0bitB.log6bitC.6bitD.log240bit答案：A11、填空题平均失真度的下限取0的条件是失真矩阵的（）。

答案：每一行至少有一个零元素12、判断题信源编码是提高通信有效性为目的的编码。

答案：对13、判断题最大信息传输速率，即：选择某一信源的概率分布（p（xi）），使信道所能传送的信息率的最大值。

答案：错14、填空题一般情况下，信源编码可以分为（）、（）和（）。

答案：离散信源编码;连续信源编码;相关信源编码15、判断题游程序列的熵（“0”游程序列的熵与“1”游程序列的熵的和）大于等于原二元序列的熵。

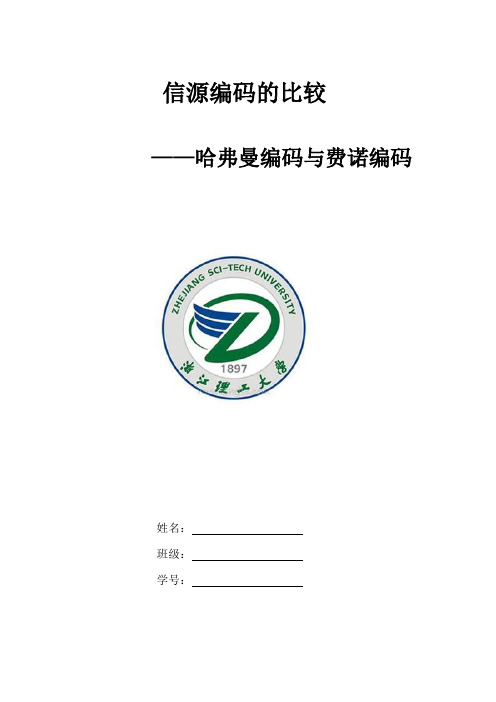

信源编码的比较——哈弗曼编码与费诺编码姓名：班级：学号：一、实验目的：1、实现常用的信源编码方案，以加深对编码理论的理解，促进对本课程所学知识的理解和把握。

2、课程实验主要为设计性实验，要求掌握Matlab使用方法。

3、通过信源编译码，理解信源编码的主要目的，掌握信源编码的方法和手段，掌握费诺编码和霍夫曼编码方法二、实验设备：装有matlab的计算机三、实验原理：信源编码主要可分为无失真信源编码和限失真信源编码。

无失真信源编码主要适用于离散信源或数字信号，如文本、表格及工程图纸等信源，它们要求进行无失真地数据压缩，要求完全能够无失真地可逆恢复。

香农码、费诺码、哈夫曼码都考虑了信源的统计特性，使经常出现的信源符号对应较短的码字，使信源的平均码长缩短，从而实现了对信源的压缩。

费诺码比较适合于对分组概率相等或接近的信源编码。

哈夫曼码对信源的统计特性没有特殊要求，编码效率比较高，对编码设备的要求也比较简单，因此综合性能优于香农码和费诺码。

（1）费诺码属于概率匹配编码，编码过程如下：1、将信源发出的N个消息符号按其概率的递减次序依次排列。

2、将依次排列的信源符号依概率分成两组，使两个组的概率和近于相同，并对各组赋予一个二进制代码符号“0”和“1”（编m进制码就分成m组）。

3、将每一个大组的信源符号进一步再分成两组，使划分后的两个组的概率和近于相同，并又分别赋予两组一个二进制符号“0”和“1”4、如此重复，直至每组值只剩下一个信源符号为止5、信源符号所对应的码符号序列即为费诺码（2）霍夫曼编码过程：1、将信源发出的N个消息符号按其概率的递减次序依次排列。

2、取概率最小的两个符号分别配以0和1两个码元，并将这两个符号的概率相加作为一个新概率，与未分配码元的符号重新按概率排队3、对重排后的两个概率最小符号重复步骤24、不断重复上述过程，直到最后两个符号配以0和1为止5、重最后一级开始，向前返回得到各个信源符号所对应的码元序列，即相应的码字。

信息论与编码试卷及答案⼀、概念简答题（每题5分，共40分）1.什么是平均⾃信息量与平均互信息，⽐较⼀下这两个概念的异同？2.简述最⼤离散熵定理。

对于⼀个有m个符号的离散信源，其最⼤熵是多少？3.解释信息传输率、信道容量、最佳输⼊分布的概念，说明平均互信息与信源的概率分布、信道的传递概率间分别是什么关系？4.对于⼀个⼀般的通信系统，试给出其系统模型框图，并结合此图，解释数据处理定理。

5.写出⾹农公式，并说明其物理意义。

当信道带宽为5000Hz，信噪⽐为30dB时求信道容量。

6.解释⽆失真变长信源编码定理。

7.解释有噪信道编码定理。

8.什么是保真度准则？对⼆元信源，其失真矩阵，求a>0时率失真函数的和？⼆、综合题（每题10分，共60分）1.⿊⽩⽓象传真图的消息只有⿊⾊和⽩⾊两种，求：1）⿊⾊出现的概率为0.3，⽩⾊出现的概率为0.7。

给出这个只有两个符号的信源X的数学模型。

假设图上⿊⽩消息出现前后没有关联，求熵；2）假设⿊⽩消息出现前后有关联，其依赖关系为：，，，，求其熵；2.⼆元对称信道如图。

；1）若，，求和；2）求该信道的信道容量和最佳输⼊分布。

3.信源空间为，试分别构造⼆元和三元霍夫曼码，计算其平均码长和编码效率。

4.设有⼀离散信道，其信道传递矩阵为，并设，试分别按最⼩错误概率准则与最⼤似然译码准则确定译码规则，并计算相应的平均错误概率。

5.已知⼀（8，5）线性分组码的⽣成矩阵为。

求：1）输⼊为全00011和10100时该码的码字；2）最⼩码距。

6.设某⼀信号的信息传输率为5.6kbit/s，在带宽为4kHz的⾼斯信道中传输，噪声功率谱NO=5×10－6mw/Hz。

试求：（1）⽆差错传输需要的最⼩输⼊功率是多少？（2）此时输⼊信号的最⼤连续熵是多少？写出对应的输⼊概率密度函数的形式。

⼀、概念简答题（每题5分，共40分）1.答：平均⾃信息为表⽰信源的平均不确定度，也表⽰平均每个信源消息所提供的信息量。

第3章 信道容量习题解答3-1 设二进制对称信道的转移概率矩阵为2/31/31/32/3⎡⎤⎢⎥⎣⎦解: (1) 若12()3/4,()1/4P a P a ==，求(),(),(|),(|)H X H Y H X Y H Y X 和(;)I X Y 。

i i 2i=13311H(X)=p(a )log p(a )log()log()0.8113(/)4444bit -=-⨯-=∑符号111121*********j j j=132117p(b )=p(a )p(b |a )+p(a )p(b |a )=43431231125p(b )=p(a )p(b |a )+p(a )p(b |a )=4343127755H(Y)=p(b )log(b )=log()log()0.9799(/)12121212bit ⨯+⨯=⨯+⨯=---=∑符号 22i j j i j i j i ,H(Y|X)=p(a ,b )logp(b |a )p(b |a )logp(b |a )2211log()log()0.9183(/)3333i jjbit -=-=-⨯-⨯=∑∑符号I(X;Y)=H(Y)H(Y|X)=0.97990.91830.0616(/)bit --=符号 H(X|Y)=H(X)I(X;Y)=0.81130.06160.7497(/bit --=符号)(2)求该信道的信道容量及其达到信道容量时的输入概率分布。

二进制对称信息的信道容量H(P)=-plog(p)-(1-p)log(1-p)1122C =1-H(P)=1+log()+log()=0.0817(bit/)3333符 BSC 信道达到信道容量时，输入为等概率分布，即：{0.5，0.5} 注意单位3-4 设BSC 信道的转移概率矩阵为112211Q εεεε-⎡⎤=⎢⎥-⎣⎦1）写出信息熵()H Y 和条件熵(|)H Y X 的关于1()H ε和2()H ε表达式，其中()log (1)log(1)H εεεεε=----。

1. 在无失真的信源中，信源输出由 H (X ) 来度量；在有失真的信源中，信源输出由 R (D ) 来度量。

2. 要使通信系统做到传输信息有效、可靠和保密，必须首先 信源 编码， 然后_____加密____编码，再______信道_____编码，最后送入信道。

3. 带限AWGN 波形信道在平均功率受限条件下信道容量的基本公式，也就是有名的香农公式是log(1)C W SNR =+；当归一化信道容量C/W 趋近于零时，也即信道完全丧失了通信能力，此时E b /N 0为 -1.6 dB ，我们将它称作香农限，是一切编码方式所能达到的理论极限。

4. 保密系统的密钥量越小，密钥熵H (K )就越 小 ，其密文中含有的关于明文的信息量I (M ；C )就越 大 。

5. 已知n ＝7的循环码42()1g x x x x =+++，则信息位长度k 为 3 ，校验多项式 h(x)= 31x x ++ 。

6. 设输入符号表为X ＝{0，1}，输出符号表为Y ＝{0，1}。

输入信号的概率分布为p ＝(1/2，1/2)，失真函数为d (0，0) = d (1，1) = 0，d (0，1) =2，d (1，0) = 1，则D min ＝ 0 ，R (D min )＝ 1bit/symbol ，相应的编码器转移概率矩阵[p(y/x )]＝1001⎡⎤⎢⎥⎣⎦；D max ＝ 0.5 ，R (D max )＝ 0 ，相应的编码器转移概率矩阵[p(y/x )]＝1010⎡⎤⎢⎥⎣⎦。

7. 已知用户A 的RSA 公开密钥(e,n )=(3,55)，5,11p q ==,则()φn = 40 ，他的秘密密钥(d,n )＝(27,55) 。

若用户B 向用户A 发送m =2的加密消息，则该加密后的消息为 8 。

二、判断题1. 可以用克劳夫特不等式作为唯一可译码存在的判据。

（√ ）2. 线性码一定包含全零码。

（√ ）3. 算术编码是一种无失真的分组信源编码，其基本思想是将一定精度数值作为序列的 编码，是以另外一种形式实现的最佳统计匹配编码。
