中国矿业大学毕业设计任务书毕业设计题目：带式输送机全自动机械张紧装置毕业设计专题题目：毕业设计主要内容和要求：1.设计参数：最大张紧力：100KN最大张紧行程：10m牵引电机：5-11KW2．设计要求：根据相关参数完成机械张紧装置总体设计；完成主要传动组件的工作图设计；设计完成张紧装置机架的工作图；编写完成整机设计计算说明书；目录第一章概述 (1)1. 1拉紧装置的发展概况 (1)1.2 拉紧装置的作用 (1)1.3 对张紧装置的要求 (2)1.4 拉紧装置的位置 (2)1.5 大型带式输送机常用拉紧装置的类型 (2)第二章主要设计参数及方案确定 (5)2.1 主要设计要求 (5)2.2 方案的确定 (5)2.2.1 参考方案 (5)2.2.2 方案对比 (8)2.2.3 传动方案的确定 (8)第三章张紧装置总体设计 (10)3.1电动机的确定 (10)3.2机构工作级别的确定 (11)3.2.1机构利用等级 (11)3.2.2机构载荷状态 (11)3.2.3 机构工作级别 (12)3.3钢丝绳直径计算与选取 (12)3.4滚筒几何尺寸的确定 (12)3.5传动比的分配 (16)第四章蜗轮蜗杆减速器的设计 (18)4.1材料及齿数的确定 (18)4.1.1 按蜗轮齿面接触疲劳强度计算 (19)4.1.2蜗轮齿根弯曲疲劳强度校核计算 (21)4.1.3圆柱蜗杆传动几何尺寸的计算 (22)4.2蜗轮轴系设计 (25)4.3蜗杆轴系的结构设计 (30)4.3.1轴上零件的周向定位 (33)4.3.2蜗杆面的受力 (34)4.4滚筒轴系设计 (40)4.5减速器箱体主要结构尺寸 (41)4.6开式齿轮传动的设计与计算 (45)4.6.1选择齿轮材料 (45)第五章滑轮组及卷筒结构的设计 (52)5.1滑轮设计计算 (52)5.1.1滑轮结构和材料 (52)5.1.2钢丝绳进出滑轮时的允许偏角 (52)5.1.3滑轮主要尺寸 (52)5.1.4绳槽断面尺寸 (53)5.2铸造滑轮形式和轴承尺寸 (55)5.3卷筒的尺寸 (57)第六章螺栓联接件和轴承的校核 (59)6.1螺栓联接件的校核 (59)6.1.1卷筒轴轴承座联接螺栓选择与校核 (59)6.1.2滑轮联接螺栓的选择与校核 (60)6.2轴承的校核 (61)6.2.1蜗轮轴上滚动轴承选择与校核 (62)6.2.2蜗杆轴上滚动轴承选择与校核 (64)第七章设备的使用和维护 (67)7.1钢丝绳的使用维护 (67)7.2轴承的润滑与密封 (67)7.3蜗轮蜗杆传动润滑 (69)7.4开式齿轮传动润滑 (69)结论 (70)致谢 (71)参考文献 (72)附录外文资料及翻译 (73)第一章概述1. 1拉紧装置的发展概况带式输送机输送散体物料是当今世界上广泛采用的手段之一，采用这种方式不仅可以实现长距离、大批量输送，而且与其他输送设备相比，具有更好的经济效益和更低的运输成本。
带式输送机的毕业设计带式输送机的毕业设计随着工业化的进程，带式输送机作为一种重要的物料输送设备，被广泛应用于各个领域。
在工厂、矿山、码头等场所，带式输送机可以高效地将物料从一个地方输送到另一个地方，大大提高了生产效率和工作效益。
在我即将毕业的大学阶段，我选择了带式输送机作为我的毕业设计项目，旨在深入研究其原理和优化设计，为实际应用提供更好的解决方案。
首先，我将对带式输送机的原理和结构进行详细的研究。
带式输送机主要由输送带、驱动装置、支撑装置、张紧装置和清理装置等组成。
通过驱动装置的带动，输送带将物料从起点输送到终点。
而支撑装置和张紧装置则起到稳定输送带和调整张力的作用，清理装置则用于清除输送带上的杂物。
通过对这些部件的深入研究，我将能够更好地理解带式输送机的工作原理，为后续的设计和优化提供基础。
接下来，我将进行带式输送机的设计和优化。
在设计过程中，我将充分考虑物料的特性、输送距离、输送量等因素，选择合适的带式输送机型号和参数。
同时，我还将对驱动装置、支撑装置、张紧装置和清理装置等进行优化设计，以提高带式输送机的效率和可靠性。
通过应用现代设计软件和仿真技术，我将能够更加准确地评估设计方案的可行性和优劣，并提出改进意见。
除了设计和优化，我还将进行带式输送机的实验研究。
通过搭建实验平台和采集数据，我将对带式输送机的工作性能进行测试和分析。
通过对实验结果的统计和对比，我将能够验证设计方案的可行性和有效性，并进一步改进和优化。
同时，我还将对带式输送机的运行状态、维护保养等方面进行研究，以提出相应的操作指南和维修方法，确保带式输送机的长期稳定运行。
最后，我将撰写一份完整的毕业设计报告。
在报告中，我将详细介绍带式输送机的原理、结构、设计和优化过程，以及实验研究的结果和分析。
同时，我还将总结研究中遇到的问题和挑战，并提出未来的研究方向和改进方案。
通过这份报告，我将能够全面展示我的毕业设计成果，并为相关领域的研究和实践提供有价值的参考。
XXXX大学毕业设计说明书学生姓名：学号：学院：专业：题目：皮带机液压自动张紧装置结构和液压系统设计指导教师：职称:职称:20**年12月5日前言毕业论文是对毕业生所学的专业基础知识和研究能力、自学能力以及各种综合能力的检验。
通过做毕业论文，可以使学生在综合能力、治学方法等方面得到锻炼，使之进一步理解所学专业知识，扩大知识面。
毕业论文的目的是要进一步巩固和加强学生的基本知识的掌握和基本技能训练，加强对学生的多学科理论、知识与技能综合运用能力的训练，加强学生创新意识、创新能力和获取新知识能力的培养，鼓励毕业生运用所学知识独立完成课题，培养其严谨、求实的治学方法和刻苦钻研、勇于探索的精神。
毕业论文具有学术论文性质，应能表明作者在科学研究工作中取得的新成果或提出的新见解，是作者的科研能力与学术水平的标志。
毕业论文具有学术论文所共有的一般属性，应按照学术论文的格式写作。
在毕业论文的选题与写作中，要注意适应经济、社会发展需要，注意理论结合实际，特别强调对培养学生的创新精神科研能力水平。
毕业设计是学生即将完成学业的最后一个重要环节，它既是对学校所学知识的全面总结和综合应用，又为今后走向社会的实际操作应用铸就了一个良好的开端。
毕业设计是作者对所学知识理论的检验与总结，能够培养和提高设计者独立分析问题和解决问题的能力，使学生学习并掌握科学研究、工程设计和撰写技术报告的基本方法。
毕业设计主要涉及科研、技术设备的革新、改造等方面，强调设计的独创性和实用性。
要求具备清晰的设计思路，具体的设计方案和步骤，准确的设计参数和计算分析，同时毕业设计也要求逻辑性强，条理清楚，语言精练。
皮带机液压自动张紧装置结构和液压系统设计摘要设计一种用于带式输送机的液压自动张紧装置，分析了其他张紧装置的优缺点的同时，认为此种液压自动张紧装置具有工作较平稳、对空间要求低、性能可靠等优点，是一种较先进、较完善、适合于大型带式输送机的张紧装置。
根据要求，本文分三部分（张紧装置的总体结构设计、张紧装置的液压系统设计与计算、张紧油缸的设计与计算）对此种液压自动张紧装置进行了分析；同时，利用绘图软件Auto CAD2004绘制了结构布置图、系统原理图、零件图及装配图等。
带式输送机自动张紧装置设计毕业论文带式输送机是工业生产中常见的一种物料输送设备，它具有输送能力强、运输距离远、运送物料的种类众多等特点，在许多行业中都得到广泛应用。
然而，由于长时间使用会导致带式输送机带子松弛，严重影响输送效果，因此需要设计带式输送机自动张紧装置来解决这一问题。
本文将重点介绍带式输送机自动张紧装置的设计原理、结构和工作流程，并以大型矿山企业的带式输送机为例，通过实际应用来验证该自动张紧装置的可行性和实用性。
首先，本文将介绍带式输送机自动张紧装置的设计原理。
该装置通过张紧辊进行带子的张紧，根据带子松紧度的变化自动调节辊轴的张紧力，保持带子在运行过程中的适当松紧度，确保正常的物料输送。
其次，本文将详细描述带式输送机自动张紧装置的结构。
该装置由张紧辊、张紧机构和控制系统组成。
张紧辊采用可调节长度的支撑杆，可以根据带子的拉力自动调整张紧辊的位置。
张紧机构通过气动缸或电动机驱动，实现对张紧辊的升降调节。
控制系统通过传感器感知带子的松紧度，根据设定的阈值来自动调节张紧力。
最后，本文将介绍带式输送机自动张紧装置的工作流程。
当带子松弛时，传感器检测到松紧度超过设定阈值，控制系统将命令张紧机构进行调节。
张紧机构通过升降调节张紧辊的位置，使带子得到适当的张紧力。
当带子紧绷度恢复正常后，控制系统停止调节，直到下次带子松紧度超过阈值时再次启动。
本文的设计目标是实现带式输送机的自动张紧，提高输送效果，减少人工干预，提高生产效率。
通过实际应用验证，该自动张紧装置能够有效解决带式输送机带子松弛问题，实现带子的自动调节，稳定物料输送，具有一定的可行性和实用性。
总结起来，带式输送机自动张紧装置的设计对于提高带式输送机的运行效率，减少人工干预，保证物料输送的质量具有重要意义。
通过本文的介绍，相信读者在带式输送机自动张紧装置设计方面会有更深入的了解，为相关领域的应用提供一定的参考和借鉴。
带式输送机自动张紧装置设计1.设备结构设计（1）张紧装置座：张紧装置座用于支撑和固定张紧滚筒。
座体通常采用钢板焊接而成，具备足够的强度和刚度。
（2）张紧滚筒：张紧滚筒是用于带式输送机上输送带的张紧部件。
滚筒通常由钢制成，并表面经过特殊处理，以减小与输送带的摩擦力，延长使用寿命。
（3）弹簧：弹簧用于提供张紧力，使输送带能够在工作过程中保持一定的张紧状态。
弹簧通常选择材料弹性好、寿命长的优质弹簧钢，以确保长时间工作的稳定性。
（4）调节螺杆：调节螺杆用于调整张紧力的大小。
通过调节螺杆的螺纹深度或手动螺母的位置，可以改变张紧滚筒与输送带的接触力，从而达到合适的张紧力。
2.原理与工作方式当输送带发生松弛现象时，张紧装置会自动检测到并进行调整。
张紧滚筒的位置会随着输送带的松紧程度发生变化，相应地，弹簧的压缩程度也会发生变化。
当输送带松弛时，张紧滚筒会顺着输送带的方向移动，弹簧受力增加，将张紧滚筒压紧，从而使输送带得到张紧。
反之，当输送带变得过紧时，张紧滚筒会向反方向移动，减小张紧力。
3.设计要点和考虑因素在设计带式输送机自动张紧装置时，需要考虑以下因素：（1）张紧力的大小：需要根据输送带的松紧程度和工作负荷确定合适的张紧力。
过小的张紧力会导致输送带松弛，过大的张紧力则会加速输送带磨损。
通过调节螺杆或弹簧的刚度，可以达到合适的张紧力。
（2）弹簧的选择：弹簧的选择需要考虑其弹性系数、变形量和寿命等因素。
选择合适的弹簧可以确保输送带的稳定性和耐久性。
（3）调节装置的设计：调节螺杆的设计应具备精细调节、易操作的特点，以方便工作人员根据实际情况进行调整。
4.安全性考虑在设计带式输送机自动张紧装置时，还需要考虑安全性问题。
如防止传动装置与人员接触时的危险；在调节螺杆上设置锁定装置，确保在工作过程中不会发生意外的调整等。
总结：。

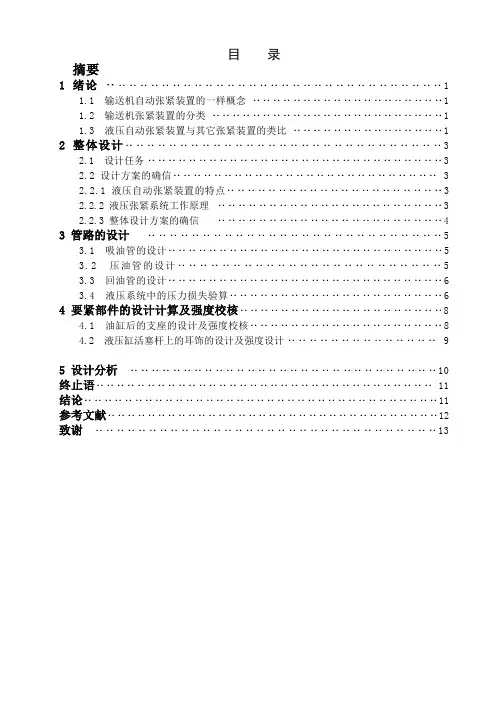

目录摘要1 绪论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.1 输送机自动张紧装置的一样概念‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.2 输送机张紧装置的分类‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11.3 液压自动张紧装置与其它张紧装置的类比‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12 整体设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 2.1 设计任务‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 2.2 设计方案的确信‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 32.2.1 液压自动张紧装置的特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥32.2.2 液压张紧系统工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥32.2.3 整体设计方案的确信‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥43 管路的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥53.1 吸油管的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥53.2 压油管的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥53.3 回油管的设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥63.4 液压系统中的压力损失验算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6 4要紧部件的设计计算及强度校核‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥84.1 油缸后的支座的设计及强度校核‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥84.2 液压缸活塞杆上的耳饰的设计及强度设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 95 设计分析‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥10 终止语‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 11 结论‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥11参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12致谢‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥13摘要输送机是橡胶和纤维品二者符合而成的制品，在应用中的重锤张紧装置，在运行一段时刻后，重锤会自动下降一段距离，使输送带变长。

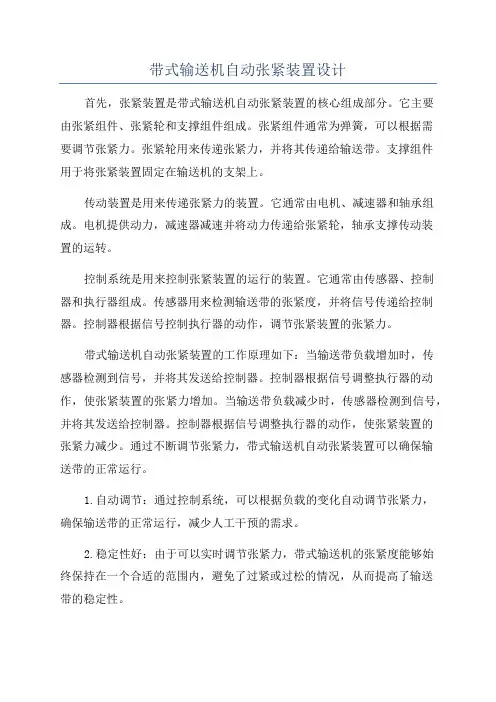

带式输送机自动张紧装置设计首先，张紧装置是带式输送机自动张紧装置的核心组成部分。
它主要由张紧组件、张紧轮和支撑组件组成。
张紧组件通常为弹簧，可以根据需要调节张紧力。
张紧轮用来传递张紧力，并将其传递给输送带。
支撑组件用于将张紧装置固定在输送机的支架上。
传动装置是用来传递张紧力的装置。
它通常由电机、减速器和轴承组成。
电机提供动力，减速器减速并将动力传递给张紧轮，轴承支撑传动装置的运转。
控制系统是用来控制张紧装置的运行的装置。
它通常由传感器、控制器和执行器组成。
传感器用来检测输送带的张紧度，并将信号传递给控制器。
控制器根据信号控制执行器的动作，调节张紧装置的张紧力。
带式输送机自动张紧装置的工作原理如下：当输送带负载增加时，传感器检测到信号，并将其发送给控制器。
控制器根据信号调整执行器的动作，使张紧装置的张紧力增加。
当输送带负载减少时，传感器检测到信号，并将其发送给控制器。
控制器根据信号调整执行器的动作，使张紧装置的张紧力减少。
通过不断调节张紧力，带式输送机自动张紧装置可以确保输送带的正常运行。
1.自动调节：通过控制系统，可以根据负载的变化自动调节张紧力，确保输送带的正常运行，减少人工干预的需求。
2.稳定性好：由于可以实时调节张紧力，带式输送机的张紧度能够始终保持在一个合适的范围内，避免了过紧或过松的情况，从而提高了输送带的稳定性。
3.节约能源：带式输送机自动张紧装置可以根据实际需求调节张紧力，避免了不必要的动力消耗，从而节约了能源。
4.延长使用寿命：通过有效控制张紧力，可以减少输送带的磨损和损坏，延长输送带的使用寿命，降低了维护成本。
综上所述，带式输送机自动张紧装置是一种可以自动调节张紧力的装置。
它通过张紧装置、传动装置和控制系统的组合运作，实现了输送带的自动张紧，提高了带式输送机的稳定性和使用寿命，节约了能源，减少了维护成本。

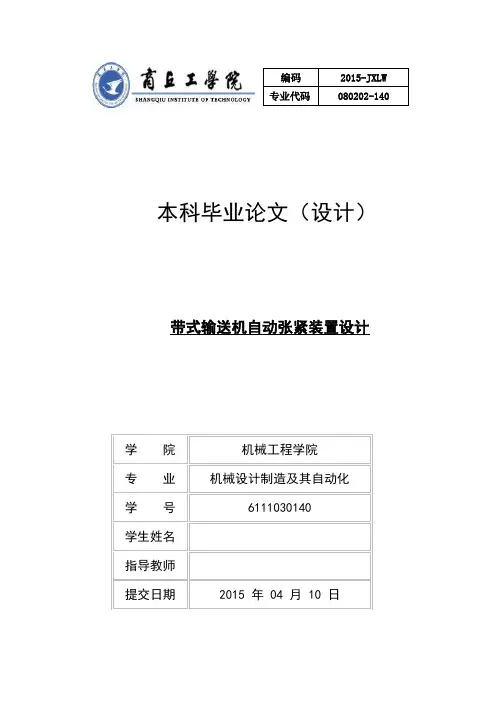

编码2015-JXLW专业代码080202-140本科毕业论文（设计）带式输送机自动张紧装置设计学院机械工程学院专业机械设计制造及其自动化学号6111030140学生姓名指导教师提交日期2015 年 04 月 10 日诚信承诺书本人郑重承诺和声明:我承诺在毕业论文撰写过程中遵守学校有关规定,恪守学术规范,此毕业论文(设计)中均系本人在指导教师指导下独立完成,没有剽窃、抄袭他人的学术观点、思想和成果,没有篡改研究数据,凡涉及其他作者的观点和材料,均作了注释,如有违规行为发生,我愿承担一切责任,接受学校的处理,并承担相应的法律责任。
毕业论文（设计）作者签名：年月日摘要本设计主要是带式输送机的自动液压张紧装置的设计。
它是在吸收国、内外输送机张紧技术的基础上，根据国内带式输送机的运行特点及要求研制的。
它采用比例控制技术及可靠性较高的可编程控制技术，可以对张紧力进行多点控制，根据不同工作情况随时调节张紧力的大小。
能最大程度的延长皮带寿命，大大节约了成本。
在设计中，用一个动滑轮使液压缸的行程减少了一半，避免使用行程较长的液压缸，减少了制造液压缸的难度。
同时，系统中增加了若干个蓄能器，可以最大限度的吸收液压冲击，减小对皮带的冲击力提高胶带的使用寿命。
关键词：带式输送机;全自动液压张紧装置;比例控制;可编程控制IABSTRACTThis design is mainly about full automatic hydraulic tension station for belt convey. It is designed on the foundation are of opening technology in and outside, according to the domestic operation characteristic of belt convey and requirement. The equipment is also made on domestic belt-type convey movement characteristic and request. It uses the proportional control technology and the reliable higher programmable control technology. It may carry on the mult-spots control to strict the strength, adjust pressing the strength size as necessary according to the different working condition. It can be the greatest degree lengthen the leather belt the life, great save he cost. In the design, It causes the hydraulic cylinder with a move pulley the stroke to reduce one half, and avoid using a stroke longer hydraulic cylinder. In this way, it reduces difficulty of the hydraulic cylinder’s produce. At the same time, it increases certain accumulator in the system, and limits absorption hydraulic press impact, which reduces the leather belt impulse and enhances adhesive tape’s life.Key words:Belt-type convey;Full automatic hydraulic tension station; Proportional control;Programmable controlII目录1 绪论 (1)1.1 张紧装置综述 (1)1.1.1 张紧装置作用 (1)1.1.2 张紧装置类型 (1)1.2 新型液压张紧装置 (2)1.3 液压传动的特点 (2)1.3.1 优点 (2)1.3.2 缺点 (2)2 主要设计参数及方案确定 (3)2.1主要设计要求 (3)2.2 方案确定 (3)2.2.1参考方案一 (3)2.2.2 参考方案二 (3)2.2.3 参考方案三 (4)2.2.4 方案对比 (4)2.3 确定系统主要参数 (4)2.3.2 液压缸的主要参数 (5)3 确定液压泵及配套电机 (6)3.1 液压泵的选用 (6)3.2 电动机的选用 (8)4 确定液压系统元件、辅件 (10)4.1 选择液压控制阀型号 (10)4.2.1 蓄能器的选用 (10)4.2.2 过滤器的选用 (12)4.2.3 液压管路的设计 (13)5 液压缸设计 (15)5.1 液压缸的类型和安装形式 (15)5.2 液压缸主要零部件结构、材料和技术要求 (15)5.2.1缸筒与缸盖 (15)5.2.2 活塞 (17)5.2.3 活塞杆 (18)5.3 活塞杆的导向套、密封和防尘 (19)III5.4 排气阀 (20)5.5 油口 (20)5.6 密封圈、防尘圈的选用 (20)5.7 销轴的安装 (21)5.8 液压缸的主要性能参数 (21)6 液压油路板的结构 (25)6.1 液压油路板的设计 (25)7油箱及其附件 (28)7.1 油箱的用途和分类 (28)7.2 油箱的构造和尺寸 (28)7.3 液压油箱的结构设计 (28)8 液压系统的安装、使用和维护 (34)8.1 液压系统的安装 (34)8.2 试压 (34)8.3 液压系统的使用和维护 (34)致谢 (36)参考文献 (36)I V绪论1 绪论1.1 张紧装置综述1.1.1 张紧装置作用张紧装置在皮带机中的重要作用可简述如下：可保证输送带在驱动滚筒的奔离点具有适当的张力，以防止输送带打滑，从而带动机器正常运转；保证输送带与托辊接触弧上具有必要的张力，防止输送带在两组托辊间因为发生松弛而引起撒料；补偿输送带的塑性变形以及在不同工况下起动、稳定运行时弹性伸长。
目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论......................... 错误！未定义书签。
1.1 输送机自动张紧装置的一般概念错误！未定义书签。
1.2 输送机张紧装置的分类 ........ 错误！未定义书签。
1.3 液压自动张紧装置与其它张紧装置的类比 (2)第2章总体设计 (3)2.1 设计任务 (3)2.2 设计方案的确定 (3)2.2.1 液压自动张紧装置的特点 (3)2.2.2 液压张紧系统工作原理 (3)2.2.3 总体设计方案的确定 (5)第3章各元件的确定 (6)3.1 油缸的选择和计算 (6)3.2 液压油液的功能和基本要求 (7)3.3 液压泵的选择及计算 (9)3.4 电动机的确定 (9)3.5 各种阀类的选择 (10)3.5.1 电磁换向阀的选择 (10)3.5.2 溢流阀的选择 (11)3.5.3 压力继电器的选择 (12)3.5.4 压力表的选择 (13)3.5.5 滤油器的选择 (14)3.5.6 蓄能器的选择 (15)3.5.7 伺服阀的选择 (16)3.5.8 液控单向阀的选择 (18)3.6 其它元件的选择 (20)3.6.1 滑轮的选择 (20)3.6.2 钢丝绳的选取 (20)3.6.3 液压泵站的选择与安装 (20)第4章管路的设计 (22)4.1 管路的确定 (22)4.2 吸油管的设计 (22)4.3 压油管的设计 (23)4.4 液压系统中的压力损失验算 (23)第5章主要部件的设计计算及强度校核 (26)5.1 油缸后的支座的设计及强度校核 (26)5.2 液压缸活塞杆上的耳环的设计及强度设计 (27)第6章设计分析 (29)结论 (31)致谢 (32)参考文献 (33)专题 (34)附录1 (42)附录2 (49)摘要输送机时橡胶和纤维织品两者复合而成的制品，在应用中的重锤张进装置，在运行一段时间后，重锤会自动下降一段距离，使输送带变长。
这说明输送带发生了蠕变，在启动、制动过程中也会产生蠕变现象。
此时张紧装置就必须进一步收缩才不会发生打滑现象。
由此可见，张紧装置是保证带式输送机正常运转必不可少的重要部件。
该论文主要介绍了带式输送机的自动张紧装置的设计过程，详细的介绍了各个液压元件的选取。
自动张紧装置的设计是张紧装置的设计的一个重大变革。
关键词：自动张紧装置带式输送机液压张紧系统AbstractThis paper mainly introduced based on the PRO—ENGINEERING three dimensional entity design software to the Y0X500 model fluid strength coupler design and the assistance manufacture process; Has in detail given the fluid strength coupler shaping process aswell as utilizes PRO—ENGINEERING to the fluid strength coupler spare part design and the assembly process, utilized the PRO—ENGINEERING grass in the design process to draw, modules fully and so on components, assembly, engineering plat as well as movement simulation, basically has realized the design ingenious, convenient quickly, the efficiency and the reliability higher the merit which could not achieve in the traditional design process. Next, this article also elaborated very much about the fluid strength coupler aspect comprehensive knowledge.Key word:The fluid strength coupler module limits the moment operational factor assembly constrained motion simulation第1章绪论带式输送机主要用于输送煤炭、矿石、沙石、谷物等散装物料。
其在连续装卸条件下能实现连续运输，所以生产率较高；另外皮带传送机结构简单，设备费用低；工作平稳可靠、噪音小，输送距离长，输送量大，能源消耗少；同时可在皮带的任意位置加料或卸料，容易实现倾斜输送。
其应用范围相当广泛，遍及矿山、冶金、化工、建筑、轻工、港口和车站货场。
而拉紧装置是带式传送机不可缺少的重要组成部分，它直接关系到带式传送机的安全运行及使用寿命，对于大运量、长距离等大型带式传送机而言更是如此。
到目前为止，在社会生产中有多种皮带拉紧装置得到应用。
以往煤矿井下用带式传送机一般均采用固定绞车拉紧或重锤拉紧，很少见到别的类型。
由于固定绞车拉紧装置只能定期张紧皮带，而皮带的张紧程度往往与操作者的经验有关，经常出现张紧力过大或者过小，并且直接影响到带式传送机的冲击动负荷，所以固定绞车拉紧装置对于传送机的安全及平稳运行极为不利。
因此，我们有必要研制成一种自动型的张紧装置来实现输送机的张紧过程。
1.1 输送机自动张紧装置的一般概念自动张紧装置属是保证带式输送机正常工作的重要部件，可自动地对输送机张力进行实时控制满足带式输送机正常运行的要求。
即改善带式输送机的起、制动性能，提高整机运行的可靠性，在不同的使用条件下，可以保证胶带具有最合理的张力。
1.2输送机张紧装置的分类张紧装置可分为固定式张紧装置和自动式张紧装置两大类。
(1)固定式张紧装置。
固定式张紧装置分重锤式张紧装置和刚性张紧装置。
重锤式、水箱式都属于重力张紧装置。
重历式张紧装置始终使输送带初拉力保持恒定，在启动制动时会产生上下振，但惯性力很快消失。
刚性张紧装置有螺旋张紧、手动或电动张紧装置等几种，它们的张紧力是固定不变的，不能自动调整，在安装后，张紧一次可运行一段时间，但还要收紧一次，以消除蠕变。
(2)自动式张紧装置。
自动测力张紧装置以张紧力作为反馈信号随时间变化设定拉力，进行比较，并随时调整张紧装置的该向滚筒的位移。
如启动时会自动加大张紧力，运输时恢复恒定拉力，对延长输送带寿命十分有利。
1.3液压自动张紧装置与其它张紧装置的类比液压式自动张紧装置与机械、电力、气压传动相比，其特点：（1）液压传动装置能在运行过程中进行无级调速,调速范围较大。
（2）在同样功率情况下，液压传动装置的体积小、质量轻、惯性小、结构紧凑，且能传递较大的力和转矩。
（3）液压传动装置工作较平稳、反映快、冲击小，可以高速启动、制动及换向，操作简单方便。
（4）液压传动装置省力，易实现自动化。
（5）液压传动易于实现过载保护，可以自动润滑，因此使用寿命较长。
（6）液压传动装置可以很简单的实现直线运动和回转运动，其布置也具有很大的灵活性。
（7）液压传动装置由于其元件实现了系列化、标准化、通用化，容易设计制造和推广运用。
(8)在液压传动装置中，因功率损失等原因所产生的热量可以由流动着的油液带走，因此避免了局部温升现象。
第2章总体设计2.1 设计任务参数设定及工况分析设：张紧行程L=2m，活塞杆运动速度v=4m/min。
DT-Ⅱ型带式输送机的T3=2460.72N,T4=2559.15,每天工作22h，停车2h，全年工作360天，每天停机两次。
张紧装置在驱动滚筒之后，所以张紧力F= T3+T4，这个张紧力是只考虑带式输送机在满载正常运行情况下的张紧力。
当启动时，所需要的输送带的张紧力启F=1.5F用公式表示为：F= T3+T4=2460.72+2559.15=10.19kNF其=1.5F=75.29kN2.2 设计方案的确定2.2.1 液压自动张紧装置的特点液压自动张紧装置的工作过程中，由于张紧力在输送机启动时和正常运行时不同，这就要求液压系统必须能够在两种压力下工作。
在带式输送机运料的过程中由于负荷或其它原因引起输送带拉力增大、减小，液压系统就会自动调节张紧力，保证输送带正常工作。
2.2.2 液压张紧系统工作原理皮带式传送机在启动时和稳定运行时对皮带的张力要求是不同的，启动时所需要的张力大约是稳定运行时所需要的张力的 1.5 倍。
这就需要液压系统能在两级工作压力下工作，一个是启动压力，另一个是稳定运行时压力，前者约为后者的 1.5 倍。
系统工作原理图如下：1.2. 溢流阀 3. 电磁换向阀 4. 伺服阀 5. 液压缸6. 压力表 7. 力传感器 8. 拉紧小车 9. 压力继电器 10. 液控单向阀 11. 蓄能器 12. 液压泵 13. 电动机 14. 单向阀 15. 过滤器本方案采用一个直动溢流阀 2 和一个叠加溢流阀并联来实现这个目的。
叠加溢流阀由直动溢流阀 1 和二位二通电磁换向阀3 串联而成。
当二位二通电磁换向阀 3 通电时，其阀芯处于右位，二位二通电磁换向阀通导，叠加溢流阀才通导。
直动溢流阀 2 的调定压力较大，是叠加溢流阀的调定压力的 1.5 倍。
系统启动时，二位二通电磁换向阀 3不通电，叠加溢流阀不通导，油液只能经由直动溢流阀 2溢流；系统启动后稳定运行时，二位二通电磁换向阀 3通电，叠加溢流阀通导，油液经由调定压力较低的叠加溢流阀溢流。
这样便可实现两级压力控制。
系统要求启动迅速，即液压缸要迅速拉紧原来松弛的皮带，这就使得液压缸启动时需要很大的流量。
稳定运行时，张紧的皮带使得液压缸活塞杆移动范围很小，这时液压缸需要的流量下降。
为解决这个问题，加了一个蓄能器用以补油，既能及时补油，又能在正常稳定工作时保持恒定压力。
首先，电机 13 启动带动泵 12 运转给系统加压。
当系统压力达到压力继电器9 设定的启动压力后，压力继电器 9 发信号，皮带式传送机启动。
皮带式传送机启动后带速达到稳定值时，二位二通电磁换向阀 3通电，叠加溢流阀通导，油液经由调定压力较低的叠加溢流阀溢流，同时系统切换到由伺服阀 4 控制的状态。
伺服阀的工作原理：预先确定压力指令信号μr ，它与压力传感器的压力反馈信号μi 相比较，其偏差量(实际压力与给定压力的差值)经放大器处理后产生电流 i 输给伺服阀 4，控制加载液压缸，这样就形成了伺服阀压力控制回路。
