OPGW光缆参数OPGW光缆是一种具有光纤和金属线缆的特殊类型光缆，被广泛应用于电力传输线路中。
它通过在电力输电线路上带有光缆的导线上安装光缆，既能实现电力输电，又能传输数据。
以下是OPGW光缆的一些主要参数及其解释。
1. 光缆结构OPGW光缆的结构是由金属线缆和光缆组成的。
金属线缆通常由一层或多层的金属绞线构成，常见的有铝合金线和钢丝。
金属线缆提供光缆的机械强度和电力传输功能。
光缆则包含一条或多条光纤，用于传输光信号。
2. 光纤参数光纤是OPGW光缆中用于传输光信号的关键部分，它的性能直接影响着光缆的传输性能。
以下是一些常见的光纤参数：2.1 光纤芯数光纤芯数指的是光缆中的光纤数量。
常见的有单模光纤和多模光纤，单模光纤适用于较长距离的传输，多模光纤适用于较短距离的传输。
2.2 光纤直径光纤直径是指光纤的横截面直径。
通常使用的单位是微米（μm），常见的光纤直径有9μm、50μm和62.5μm等。
2.3 光纤损耗光纤损耗是光信号在传输过程中的衰减程度，是评估光纤传输性能的重要参数。
光纤损耗通常用分贝（dB）来表示。
2.4 光纤带宽光纤带宽是指光纤传输信号的频率范围，也可以理解为光纤的传输能力。
光纤带宽通常以兆赫兹（MHz）为单位。
3. 金属线缆参数金属线缆在OPGW光缆中起到机械支撑和电力传输的作用，以下是一些常见的金属线缆参数：3.1 线缆直径线缆直径是指金属线缆的外径。
线缆直径的大小影响着光缆的机械强度和安装方法。
3.2 线缆强度线缆强度是指金属线缆的抗拉强度。
它决定了光缆在安装和运输过程中的机械性能。
3.3 线缆模量线缆模量是指金属线缆的弹性模量，用于评估光缆在安装和使用过程中的应力情况。
4. 其他参数除了光纤和金属线缆的参数外，还有一些其他参数也需要考虑：4.1 光缆重量光缆重量是指光缆单位长度的质量，通常以千克/公里（kg/km）为单位。
光缆的重量影响着安装成本和运输成本。
4.2 光缆电气参数光缆电气参数包括电阻、电感和电容等。
光缆技术参数说明书
中心束管式双钢丝室外架空光缆
产品特性：
1．合理设计并精确控制光纤余长，具有良好的机械和温度特性和阻燃特性（特制）；2．松套管材料温度特性好，确保光纤两窗口传输性能稳定；
3．松套管中填充有防潮纤膏，确保防潮；
4．纵包皱纹钢带和阻水带防止纵向不渗水
5．有利于弯曲；
6．重量轻适于架空和管道操作
7．平行钢丝具有抗张力作用，机械性能好
8．主要性能指标：
光缆主要机械性能和环境性能符合YD/T769-2003标准
单模光纤符合ITU-TG652标准和IEC最新要求
中心束管式钢丝绞合地埋光缆
产品特性：
1．合理设计并精确控制光纤余长，具有良好的机械和温度特性和阻燃特性（特制）；2．松套管材料温度特性好，确保光纤两窗口传输性能稳定；
3．松套管中填充有防潮纤膏，确保防潮；
4．纵包皱纹钢带和阻水带防止纵向不渗水
5．有利于弯曲；
6．全钢丝铠装结构，强大的机械强度和抗拉强度，适于地埋
主要性能指标：
光缆主要机械性能和环境性能符合YD/T769-2003标准
单模光纤符合ITU-TG652标准和IEC最新要求。
光缆技术指标要求光缆是一种用于传输光信号的通信线缆，其技术指标要求决定了其传输性能和可靠性。
以下是关于光缆技术指标要求的一些重要内容。
1. 光学传输性能：光缆的主要功能是传输光信号，因此优秀的光学传输性能是其最基本的要求。
这包括传输损耗、色散、衰减和倍散等指标。
传输损耗是指光信号在光缆中传输过程中的能量损失，通常应小于0.35dB/km。
色散是指光信号传输中由于不同频率光波传输速度不同而产生的时间扩散现象，应小于17ps/nm·km。
衰减是指光信号强度衰减的程度，应小于0.2dB/km。
倍散是指光信号传输过程中频域上的相位突变，造成接收端信号失真。
光缆应具备低色散、低衰减和低倍散的性能，以保证信号的传输质量。
2. 机械性能：光缆需要具备一定的拉伸强度和抗压强度，以保证其在安装和使用过程中的机械稳定性。
光缆的拉伸强度一般应大于1000N，抗压强度一般应大于1000N/100mm。
此外，光缆还应具备一定的耐弯曲性能，以适应各种复杂的布线环境。
光缆的耐弯曲半径一般应小于20倍外径。
3.环境适应性：光缆需要具备良好的环境适应性，能够在各种恶劣环境条件下稳定工作。
这包括耐温性、耐湿性、耐腐蚀性和耐辐射性等方面。
光缆的耐温范围应适应不同的工作环境，一般应在-40°C至+70°C之间。
耐湿性要求光缆具备一定的防水性能，以防止信号受到水分影响而导致信号质量下降。
耐腐蚀性要求光缆具备一定的抗化学腐蚀性能，能够抵御酸、碱等腐蚀性物质的侵蚀。
耐辐射性要求光缆具备一定的抗电磁干扰和辐射抗性能，能够在辐射环境下稳定传输信号。
4.光缆结构：光缆的结构设计关系到光缆的性能和可靠性。
光缆的结构一般包括芯、包层、绞股和护套等部分。
芯是光缆的核心部分，包括纤芯和松套纤芯两种类型。
包层主要用于保护纤芯，增加光信号传输的可靠性。
绞股是由一定数量的纤芯组合而成的单元，用于提供光缆的容纳纤芯数量。
护套主要用于保护光缆内部结构不受外界物理和化学因素的影响。
光缆技术指标要求一、相关要求：（一）依据YD/T901-2001、YD/T769-95 及YD/T981-98标准。
1、光缆中光纤的技术指标：（1）模场直径1310nm （8.6－9.5）um±0.7um（2）包层直径：125.0±1um（3）模场同心度误差：1310nm波长≤0.8um（4）包层不圆度 < 2.0%（5）折射率系数1.4675（1310nm）1.4681（1550nm）（6）截止波长λc（在2m 光纤上测试）：1100－1280nmλcc ( 在22m成缆上测试)：< 1260nm（7）光纤衰减常数1310nm 波长：≤0.35dB/Km1550nm 波长：≤0.21dB/Km其中在1288－1339nm波长范围内，任一波长光纤的衰减常数与1310nm波长范围上的衰减常数相比，其差值不大于0.03dB/Km。
另外，在1525－1575nm波长范围内，任一波长上的衰减系数与1550nm波长的衰减系数相比，其差值不大于0.02dB/Km。
（8）衰减不均匀性在光纤后向散射曲线上，任意500m长度上实测衰减值与全长度上平均每500m的衰减值之差的最坏值不大于0.05dB。
（9）色散系数1)零色散波长λ0在1300~1324nm范围之间2)零色散斜率S0max为0.093(ps/nm2.km)3)在1288~1339nm 范围内，最大色散系数幅值≤3.5ps/(nm.km)在1271~1360nm范围内，最大色散系数幅值≤5.3ps/(nm.km)（10）宏弯损耗对单模光纤（B1.1），以半径37.5mm松绕100圈后，其附加衰减<0.05dB/Km。
（11）光纤光缆高低温度衰减特性在-40℃~+60℃时，衰减变化<0.05dB/Km（12）光纤在束管中为全色谱标识，光纤着色采用光固化，可以做到颜色不迁移，用丙酮擦拭试验200次后不褪色。
（13）光缆中任意两根光纤在熔接接头衰减满足以下要求：平均值< 0.02dB最大值<0.03dB3、光缆的环境性能（1）光缆的温度环境试验光缆的高低温特性可通过高低温循环试验来检验，按-40℃~+60℃且保温时间>12h，有两层护套时为24h，循环2个周期，可保持原有光纤特性不变，衰减变化<0.05dB/Km。
光缆敷设注意事项光缆敷设是指将光缆布设于地下或地面，以实现光信号传输的过程。
光缆敷设是通信网络建设的关键环节，对于保证通信信号的质量和可靠传输起到至关重要的作用。
在进行光缆敷设时，需要注意以下几个方面：一、光缆选择选择适合的光缆类型是光缆敷设的核心要素之一、目前常见的光缆类型有单模光缆和多模光缆两种。
单模光缆适用于对传输品质要求较高、传输距离较远的应用场合，而多模光缆适用于传输距离较短，数据传输速率较低的应用场合。
根据需求选择合适的光缆类型，能够有效提高通信质量和传输效率。
二、光缆布线规划光缆布线规划是光缆敷设过程中的重要环节。
在进行光缆布线规划时，需要充分考虑到敷设的环境和特殊要求。
对于光缆布线，可以选择沿道路、管道、地下或者地面敷设。
同时，还需要注意避免与其他管线、电缆等设施交叉或干扰，以确保光缆敷设的安全和稳定性。
三、光缆敷设工艺光缆敷设工艺是指在光缆敷设过程中的具体操作步骤和要求。
在进行光缆敷设工艺时，需要注意以下几点：1.光缆敷设需保持光缆的弯曲半径，不得产生过大的弯曲，以免损坏光缆的光纤。
2.敷设光缆过程中，要注意避免过度拉伸或挤压光缆，以免造成光缆损坏或断裂。
3.光缆敷设时要避免弯折、扭曲和复转等情况，以免影响光缆传输信号的质量。
4.光缆敷设时要注意固定和保护光缆的末端连接部分，以免因松动或损坏导致通信中断。
四、光缆敷设的环境因素在进行光缆敷设时，需要注意光缆所处的环境因素，如温度、湿度、电磁场等。
不同的环境因素对光缆的传输性能和稳定性都会产生一定影响。
因此，在选择光缆和敷设方案时，需要根据实际情况充分考虑环境因素的影响，确保光缆能在不同环境下正常运行。
五、光缆敷设的综合布局光缆敷设注意事项是保证光通信网络正常运行的重要环节，只有在正确的光缆敷设过程和注意事项的指导下，才能确保光通信网络的可靠性和稳定性。
在进行光缆敷设时，应遵循标准规范、严格控制操作流程，以保证敷设质量和效果。
同时，对于敷设过程中出现的问题和难题，应及时与专业人员沟通和解决，以确保光缆敷设的安全、高效和可靠。
GYTS光缆参数详解光缆是一种用于传输光信号的通信线路，广义上包括光纤、光缆和各种接线配件。
GYTS光缆是一种通用型光缆，适用于室外环境下的长距离通信。
下面将详细介绍GYTS光缆的参数。
1.光缆结构：GYTS光缆采用强化型松套管结构。
光纤束在缆芯中心，由一层膨胀的低摩擦系数松套管包覆。
松套管外围是一层玻璃纤维增强的塑料材料，提供较高的抗拉强度。
2.光缆芯数：GYTS光缆的芯数范围广泛，从2芯到288芯不等。
用户可以根据实际需求选择合适的芯数。
3. 光缆直径：GYTS光缆的直径通常在10mm到22mm之间。
直径越大，光缆的容纳能力越大。
4. 光缆重量：GYTS光缆的重量取决于芯数和直径，通常在100kg/km到500kg/km之间。
5.光缆拉力：GYTS光缆的拉力是指光缆在正常运行情况下所能承受的最大拉力。
它与光缆的结构和材料有关，通常为1000N到5000N之间。
6.光缆弯曲半径：GYTS光缆的弯曲半径是指光缆在弯曲时允许的最小半径。
它与光缆的结构和材料有关，通常为10倍到20倍光缆直径。
7.光缆工作温度范围：GYTS光缆的工作温度范围是指光缆在正常运行情况下能够工作的温度范围。
通常为-40℃到70℃之间。
8.光缆介质传输特性：GYTS光缆的介质传输特性是指光缆用于传输光信号时的传输效果。
它包括光缆的传输损耗、带宽、色散等参数。
9.光缆阻燃性能：GYTS光缆的阻燃性能是指光缆在火灾情况下的阻燃性能。
优质的光缆应具有良好的阻燃性能，可以减少火灾对通信线路的影响。
以上是GYTS光缆的一些主要参数。
根据不同的需求，用户可以选择不同参数的GYTS光缆。
在选择光缆时，需要充分考虑光缆的芯数、直径、拉力、弯曲半径、工作温度范围、介质传输特性和阻燃性能等因素，以确保光缆在特定环境下能够正常运行。

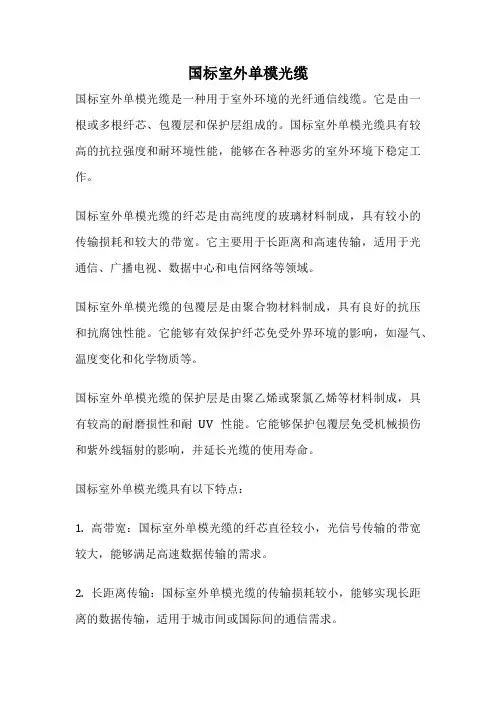

国标室外单模光缆国标室外单模光缆是一种用于室外环境的光纤通信线缆。
它是由一根或多根纤芯、包覆层和保护层组成的。
国标室外单模光缆具有较高的抗拉强度和耐环境性能，能够在各种恶劣的室外环境下稳定工作。
国标室外单模光缆的纤芯是由高纯度的玻璃材料制成，具有较小的传输损耗和较大的带宽。
它主要用于长距离和高速传输，适用于光通信、广播电视、数据中心和电信网络等领域。
国标室外单模光缆的包覆层是由聚合物材料制成，具有良好的抗压和抗腐蚀性能。
它能够有效保护纤芯免受外界环境的影响，如湿气、温度变化和化学物质等。
国标室外单模光缆的保护层是由聚乙烯或聚氯乙烯等材料制成，具有较高的耐磨损性和耐UV性能。
它能够保护包覆层免受机械损伤和紫外线辐射的影响，并延长光缆的使用寿命。
国标室外单模光缆具有以下特点：1. 高带宽：国标室外单模光缆的纤芯直径较小，光信号传输的带宽较大，能够满足高速数据传输的需求。
2. 长距离传输：国标室外单模光缆的传输损耗较小，能够实现长距离的数据传输，适用于城市间或国际间的通信需求。
3. 抗干扰性强：国标室外单模光缆采用了多层保护结构，能够有效抵抗外界电磁干扰和噪声干扰，确保信号的稳定传输。
4. 耐候性好：国标室外单模光缆的包覆层和保护层具有良好的耐候性能，能够在各种恶劣的气候条件下长期稳定运行。
5. 安装简便：国标室外单模光缆采用了柔软的材料，易于弯曲和布线，安装操作简便。
国标室外单模光缆的应用范围广泛。
它被广泛应用于城市的光通信网络中，用于实现电话、宽带上网、有线电视和移动通信等业务的传输。
此外，国标室外单模光缆还被广泛应用于广播电视、数据中心、军事通信和能源监测等领域。
国标室外单模光缆是一种具有高带宽、长距离传输和抗干扰性强等特点的光纤通信线缆。
它在现代通信领域起着重要的作用，为人们的通信需求提供了可靠的解决方案。
未来随着技术的不断进步，国标室外单模光缆将会继续发展壮大，为人们的生活带来更多便利和可能性。

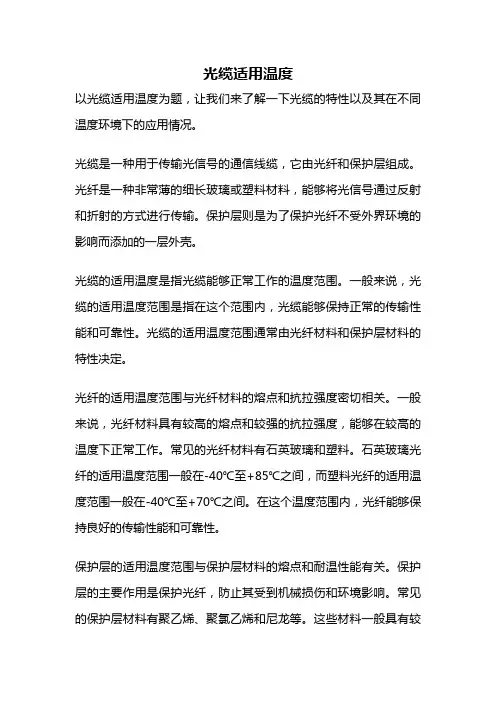

光缆适用温度以光缆适用温度为题，让我们来了解一下光缆的特性以及其在不同温度环境下的应用情况。
光缆是一种用于传输光信号的通信线缆，它由光纤和保护层组成。
光纤是一种非常薄的细长玻璃或塑料材料，能够将光信号通过反射和折射的方式进行传输。
保护层则是为了保护光纤不受外界环境的影响而添加的一层外壳。
光缆的适用温度是指光缆能够正常工作的温度范围。
一般来说，光缆的适用温度范围是指在这个范围内，光缆能够保持正常的传输性能和可靠性。
光缆的适用温度范围通常由光纤材料和保护层材料的特性决定。
光纤的适用温度范围与光纤材料的熔点和抗拉强度密切相关。
一般来说，光纤材料具有较高的熔点和较强的抗拉强度，能够在较高的温度下正常工作。
常见的光纤材料有石英玻璃和塑料。
石英玻璃光纤的适用温度范围一般在-40℃至+85℃之间，而塑料光纤的适用温度范围一般在-40℃至+70℃之间。
在这个温度范围内，光纤能够保持良好的传输性能和可靠性。
保护层的适用温度范围与保护层材料的熔点和耐温性能有关。
保护层的主要作用是保护光纤，防止其受到机械损伤和环境影响。
常见的保护层材料有聚乙烯、聚氯乙烯和尼龙等。
这些材料一般具有较高的熔点和良好的耐温性能，能够在较高的温度下保护光纤不受损。
保护层的适用温度范围一般与光纤相当，即-40℃至+85℃之间。
在实际应用中，光缆的适用温度范围通常根据具体的需求和环境条件确定。
例如，在室内布线系统中，一般要求光缆能够在常温下正常工作，适用温度范围一般为0℃至+70℃。
而在户外布线系统中，由于受到气温和日照等因素的影响，要求光缆能够在更广泛的温度范围内正常工作，适用温度范围一般为-40℃至+70℃或-40℃至+85℃。
除了适用温度范围，光缆在不同温度环境下的性能表现也是关注的重点之一。
在高温环境下，光缆的传输性能可能会受到影响，如光衰减和信号失真等现象可能会加剧。
在低温环境下，由于光纤和保护层材料的脆性增加，光缆的抗拉强度可能会降低，甚至发生断裂。
光缆高低温实验报告1. 引言在现代通信技术中，光缆作为承载光信号传输的重要媒介，其性能的稳定性和可靠性对通信系统的运行至关重要。
光缆在不同环境温度下的性能表现是评估其质量的重要指标之一。
本实验旨在通过对光缆在高低温环境下的测试，探究其在极端温度条件下的性能表现和适应能力。
2. 实验背景光缆是由光纤、保护层和外护层组成的传输介质，其光纤部分主要由光纤芯、包层和护层构成。
光缆在正常工作温度下具有良好的传输性能和稳定性，但在高温和低温环境下，其性能可能会受到影响。
高温环境下，光缆的材料会受热膨胀影响，导致光纤的拉伸和形变，进而引起传输信号的衰减和失真。
低温环境下，光缆的材料可能会变脆，增加光缆受力时的易碎性，从而降低其抗拉强度和抗冲击性能。
因此，对光缆在高低温环境下的性能进行测试和评估，对于光缆的设计、安装和使用具有重要的指导意义。
3. 实验设计3.1 实验目的本实验的主要目的是评估光缆在高低温环境下的性能表现，包括传输损耗、信号衰减、抗拉强度和抗冲击性能等方面。
3.2 实验材料•光缆样品•温度控制设备•光功率计•拉力计3.3 实验步骤1.准备光缆样品，并记录其初始状态和参数。
2.将光缆样品置于高温环境中，设定一定的温度，并记录在不同温度下的传输损耗和信号衰减情况。
3.将光缆样品置于低温环境中，设定一定的温度，并记录在不同温度下的传输损耗和信号衰减情况。
4.对光缆样品进行拉力测试，记录在不同温度下的抗拉强度和抗冲击性能。
4. 实验结果与分析4.1 高温环境下的性能表现在高温环境下，光缆的传输损耗和信号衰减程度会增加。
实验结果表明，随着温度的升高，光缆的传输损耗逐渐增大，信号衰减明显。
4.2 低温环境下的性能表现在低温环境下，光缆的抗拉强度和抗冲击性能会下降。
实验结果显示，光缆在低温下易发生断裂和损坏，其抗拉强度减弱，抗冲击性能降低。
4.3 光缆的温度适应能力光缆的温度适应能力与其材料和结构有关。
实验结果表明，某些光缆样品在高温下性能表现较好，而在低温下则表现较差；而另一些光缆样品在低温下性能表现较好，而在高温下则表现较差。
光纤光缆技术规范规范制订依据为YD/T901-2001及YD/T769-2003标准制订1 光缆中光纤技术指标1.1本公司生产的光缆采用G.652D A级优质单模光纤,其主要技术指标如下:1.2模场直经1310nm波长 9.2±0.4um1550nm波长 10.5±0.5um1.3包层直经: 125.0±1.0um1.4 芯同心度误差: ≤0.6um1.5包层不圆度:<1%1.6折射率系数1310nm: 1.46751550nm: 1.46811.7截止波长λc (在2m成缆上测试): ≤1250nmλcc (在22m成缆上测试): ≤1260nm1.8光纤衰减系数在1310nm处:≤0.35db/km在1550nm处:≤0.22db/km其中在1285~1330nm波长范围内,任一波长上光纤的衰减系数与1310nm波长范围上的衰减系数相比,其差值不大于0.03db/km。
另外，在1480~1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长的衰减系数相比，其差值不大于0.05db/km。
1.9衰减不均匀性在光纤后向散射曲线上，任意500m长度上衰减值与实测衰减值与全长度上平均500m的衰减值之差的最坏值不大于0.05db1.10色散系数1.10.1零色散波长为1300~1324nm之间范围1 .10.2零色散斜率Soman＜0.093Ps/(nm2.km)1.10. 3在1288~1339nm范围内,最大色散系数幅值＜3.5Ps/(nm..km)在1271~1360nm范围内,最大色散系数幅值＜5.3Ps/(nm.km)在 1550nm处色散系数＜18Ps/(nm.km)在1480～1580nm范围内色散系数不大于20ps/nm.km1.11宏弯损耗对单模光纤(B1.1，B4),以37.5mm半经松绕100圈后在1550nm波长上测得的弯曲附加衰减不大于0. 5dB/km，当用于STM－64系统时，在1625nm波长上测得的弯曲附加衰减也应不大于0.5dB。
光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。
2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。
2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。
单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。
多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。
模是指光在光纤中的传输方式（单模/多模）。
单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。
单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。
4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。
它描述了单模光纤中光能集中程度的参量。
光缆强度设计
光缆作为传输信息的重要媒介，在现代社会中扮演着至关重要的角色。
而光缆的强度设计则直接影响着光缆的使用寿命和传输效率。
在设计光缆强度时，需要考虑多方面因素，才能确保光缆在各种环境条件下都能正常运行。
首先，光缆的强度设计需要考虑到光缆所处的环境条件。
不同的环境条件对光缆的强度要求也不同，比如在高温、高湿、强光等恶劣环境下，光缆的强度设计需要更加严格，以确保光缆能够正常运行。
在设计光缆强度时，需要考虑到环境条件对光缆的影响，并采取相应的措施来提高光缆的强度。
其次，光缆的强度设计还需要考虑到光缆的材料和结构。
光缆的材料和结构直接影响着光缆的强度，不同材料和结构的光缆所能承受的外力也不同。
在设计光缆强度时，需要选择适合的材料和结构，以确保光缆能够承受外力的作用，保证光缆的稳定性和可靠性。
此外，光缆的强度设计还需要考虑到光缆的安装和维护。
在光缆的安装和维护过程中，可能会受到外力的影响，如果光缆的强度设计不合理，就有可能导致光缆出现故障或损坏。
因此，在设计光缆强度时，需要考虑到光缆的安装和维护过程，预留足够的强度余量，以应对外力的作用。
总的来说，光缆的强度设计是光缆工程中非常重要的一环，直接关系到光缆的使用寿命和传输效率。
在设计光缆强度时，需要考虑到环境条件、材料和结构、安装和维护等多方面因素，以确保光缆在各种情况下都能正常运行。
只有充分考虑这些因素，才能设计出具有良好强度的光缆，从而提高光缆的稳定性和可靠性，确保信息传输的顺畅和安全。
通信光缆性能指标的确定与检测作者：王惠娟崔健来源：《数字技术与应用》2012年第10期摘要：本文重点介绍了通信光缆性能指标的工程应用意义和用户在选购通信光缆时应考虑的各种实际因素，详细介绍了通信光缆各项指标的检测方法和注意事项。
对提高整个光缆接续施工质量和维护工作极其重要，尤其是进一步研究光通信中长波长的单模光纤的通信性能、传输衰耗、测量精度和检查维修等方面有一定的现实意义。
关键词：通信光缆性能检测中图分类号：TN818 文献标识码：A 文章编号：1007-9416（2012）10-0059-01进入21世纪，随着数字技术、光纤通信技术和软件技术的飞速发展，话音、数据、视频应用技术开始交互融合，相互促进，信息对人们日常生活的影响越来越大，推动了信息市场的急速膨胀，通信产品越来越多地走进我们的日常工作和生活，为保证光缆的检测质量，检测前应根据使用需求、采购数量等方面的具体情况，对测试的项目、方法等形成一个全面的计划，并依据采购合同与光缆供应方达成共识。
1、光纤的性能与测试单模光纤的性能可分为传输性能和光学几何特性。
（1）单模光纤的传输性能及测试传输性能是影响光传输系统整体性能指标的最重要因素，通常用户关注的主要是光纤的衰减性能和色散特性。
1）衰减性能。
光纤的衰减性能以衰减系数（单位长度上光纤的总衰减）来表示，单位符号为dB/km。
该参数是用来确定系统再生中继段长度的一个重要依据。
需要注意的是，测试此项参数时，采用的测试方法与测得的结果有很大关系。
目前采用较多的测试方法是剪断法和后向散射法，使用的仪表是光源/功率计和光时域反射计（OTDR）。
光缆的衰减系数必须逐盘测试或复查。
在检测光缆衰减性能时，还应注意检查光纤的衰减均匀性，以免在施工和维护工作中因光纤本身的衰减突变点造成故障定位错误。
2）色散特性。
光纤的色散系数是系统设计时的另一个重要参数，通常情况下，对于小容量和短距离的系统，色散因素可忽略不计，但对于大容量和长距离的系统，就必须要考虑色散的影响。
附件4光缆的性能光缆的性能主要有：1）缆中光纤的性能，有光纤的几何参数、光学特性、传输特性、机械性能和环境性能等；2）光缆的机械性能；3）光缆的环境性能；4）护套的机械物理性能；5）外观及光缆外径和光缆护套厚度等其它性能。
见表1。
而室内光缆具体涉及到的主要内容见表2。
表1 光纤的性能和光缆的性能包含的内容表2 室内光缆涉及到的主要性能光缆的性能中最主要的性能是缆中光纤的性能，此外，还有光缆外径和光缆护套厚度、光缆的机械性能、光缆的环境性能、护套的机械物理性能。
当光缆中有导电线芯(如该缆含有光纤、绝缘的铜导线芯或对绞线、四线组)时，则应有导线的直径、外径、电阻、绝缘层厚度、绝缘介电强度和绝缘电阻等性能，其要求应符合YD/T 322-1996《铜芯聚烯烃绝缘铝塑综合护套市内通信电缆》或有关标准的规定。
光缆的外径与缆的结构及缆中的光纤数有关，有的粗些，有的细些，无法规定。
关于光缆外护套厚度，根据YD/T 901-2001《核心网用光缆—层绞式通信用室外光缆》的规定，聚乙烯护套的标称值为2.0mm，最小值应≥1.6mm；金属—聚乙烯护套的外护套厚度标称值为1.8mm，最小值应≥1.5mm，包带上聚乙烯内忖套标称值为1.0mm，最小值应≥0.8mm；对于ADSS光缆而言，根据YD/T 980-2002《全介质自承式光缆》的规定，外护套标称厚度应≥1.5mm，任何横截面上最小厚度应≥1.2mm；对于单芯和双芯室内光缆而言，根据替代YD/T 898和YD/T 899的YD/T 1258《室内光缆系列》第2部分(单芯光缆)和第3部分(双芯光缆)的规定，按被覆层外径的不同，紧套光纤的护套最小厚度为0.2～0.4mm、松套光纤为0.4～0.5mm、中心管光纤为0.8mm。
以下介绍缆中光纤的性能、光缆的机械性能、光缆的环境性能、护套的机械物理性能。
一缆中光纤的性能1 通信用多模光纤的性能根据等效于IEC 793-1(1995)《光纤第1部分：总规范》的GB/T 15972.1(1998)《光纤总规范第1部分：总则》、并部分参照IEC 60793-2(1998)《光纤第2部分：产品规范》和ITU-T建议G.651(1998)《50/125μm 渐变型多模光纤光缆的特性》，通信用多模光纤的特性列于表3和表4中。
光缆的环境性能第一节环境性能测试的目的光纤的光传输理论和物理特性与传统的金属导体有所不同，但光缆结构的基本要求与传统的金属通信电缆相同，即在光缆的生产、敷设和使用环境中保持光传输性能、环境性能、机械强度、电气性能的长期稳定。
由于通信光缆敷设到实际线路的路由上，它们会遇到各种不利的自然环境条件的作用或人为因素的影响，因此，人们应该在深入研究光缆的温度衰减、渗水、油膏滴流与蒸发、风积振动、过滑轮、舞动、耐电痕、阻燃性能的基础上，设计和制造出能够胜任任何可能面临的环境条件的光缆。
换言之，实际使用的光缆应按其使用的环境要求分别具有良好的温度衰减性能、足够的机械强度、阻止水的渗透、耐电痕、阻燃等性能。
总之，光缆结构的选择必须适应其使用的环境条件要求。
光缆环境性能测量的目的是模仿光缆实际使用条件，测量高低温度变化引起的光缆中光纤的附加损耗，光缆纵向、横向水渗透与否、阻水油膏高温下滴落和蒸发量、光缆受外力作用后光纤的衰减变化和光缆或光纤应变的大小，以及在感应电场和燃烧环境中光缆是否耐电痕、阻燃程度高低，以求使我们设计和制造出光缆完全适用于各种各样的通信网络，并在实际使用环境中可保证网络的长期安全可靠。
第二节性能与测试一、温度循环1.目的温度循环试验方法是对光缆进行温度循环试验来确定光缆经受温度变化的衰减稳定特性。
光缆中光纤的衰减随温度的变化，通常是由于光缆加强件与各种护层之间热膨胀系数差异引起光纤弯曲和拉伸造成的。
衰减与温度关系的测量试验条件应在最恶劣的温度条件下进行。
温度循环试验既可用来监视光缆在储存、运输和使用中温度变化时的特性。
在选定的温度范围（通常比上述的温度范围更宽）又可检查衰减稳定性与光缆结构中光纤基本情况及有微弯情况的关系。
2.试样试样应为一个工厂制造长度或有关规定的满足试验要求的长度。
但是，试样还应能达到衰减测量所需的精度。
我们建议：多模光纤光缆，试样长度不小于1000m单模光纤光缆，试样长度不小于2000m为了获得再现值，光缆试样松绕成圈或绕在光缆盘上放入气候室内。
光缆弯曲半径会影响到光纤对不同的膨胀和收缩 (例如光纤在光缆中的滑动) 的适应能力。
因此，光缆的试验条件应尽可能在正常使用条件下进行。
可能出现的问题是在热循环中试样和光缆支架(盘、筐、平板等)之间膨胀系数不同引起的实际差别。
只要不满足应有作用条件，试验结果将会受到明显的影响。
影响试验结果的主要因素：试验温度条件、光缆支架的类型和材料。
通常建议的内容如下：(1)光缆盘缠绕直径要足够大，以确保光纤能调整不同的伸长和收缩。
因此，缆盘缠绕直径应大于光缆运输选定的缆盘直径值。
(2)消除试验条件下产生的光缆膨胀(或收缩)的任何危险。
实际上，我们应特别小心防止试验中光缆中的残余应力。
例如，光缆试样不应紧绕在缆盘上，因为紧绕会限定低温下试样的收缩。
另外多层紧绕会限制高温下试样的膨胀。
(3)推荐采用松绕，例如大直径松绕圈、具有柔软垫层缆盘或无应力装置。
若需要时，为限制受试光缆长度，允许将光缆中几根光纤连接起来，对被连接光纤进行测量。
应限制连接光纤数，并将连接光纤端头置于气候室外。
3. 试验装置试验装置是由一台适合确定衰减变化的衰减测试仪和一个能容纳试样的大小合适的气候室组成控制气候室温度，以保证在规定试验温度下温差变化在± 3C内4. 试验程序(1)起始测量试样应在环境温度下至少放置24h 进行预处理，对试样进行外观检查并在起始温度下测量衰减基准值。
(2) 试验①将处于环境温度下的试样放入具有同样温度的气候室内。
②以合适的冷却速率，将气候室的温度由环境温度降低至适当的低温T A。
③待气候室温度达到稳定后，将试样暴露到低温下停留适当的时间t 1 。
④以合适的升温速度，将气候室的温度升高至适当的高温T B 。
⑤待气候室温度达到稳定后，将试样暴露到高温下停留适当的时间t 1 。
⑥接着，以合适的冷却速率将气候室的温度降低到环境温度值。
这个试验过程就构成了一个温度循环，如图9.1 所示。
图9.1 一个温度循环试验程序⑦除非另有详细的规范要求，光缆试样应经历两个温度循环试验。
⑧有关详细规范阐述的内容：A.试验过程中衰减变化和观察比较。
B.在哪段时间后完成观察。
⑨被测试样从气候室取出之前，应在环境温度下稳定一段时间。
⑩如果比较详细的规范给出的是储存和使用的不同温度范围，而不是两个不同的试验，则应按图9.2所示的组合试验程序进行试验。
(11) T AI、T A2、T B1、T B2和t l与冷却(或加热)速率应详细的规范中规定。
由于光缆结构不同，缆芯的温度与气候室的温度也不同。
(3)恢复①如果试样从气候室取出用于试验条件不是标准大气压条件，试样应在标准大气压条件下获得稳定的温度。
②相关的详细技术规范中对不同类型的试样，一般都要求规定恢复周期。
有关规范中应绘出试验的合格判据。
典型的损伤形式包括：光连续性损耗、光传输劣化或光缆的物理破坏。
二、渗水1.目的渗水试验的目的是确定光缆在规定长度方向上阻止水迁移的能力。
图9.3所示的两种渗水试验适用于连续的填充型阻水光缆。
通常，选用方法A或方法B之一来检查光缆渗水。
方法A用来检验缆芯外空隙与外护层之间的水迁移。
方法B 则用来检验设计的填充型阻水光缆全横截面的 水迁移。
2•试样⑴方法A在位于光缆试样一端3m 处去除一圈25mm 宽的护层和绕包层，以使1m 高的 水柱的水密套筒作用在裸露的缆芯上，检验在缆芯外空隙与外来货护层中形成桥 接间隙的水迁移。
(2) 方法B受试光缆试样长度大于1m 但不超过3m 如果需要，试样先按弯曲试验程 序进行弯曲试验，再从试样的中部截取最大光缆长度为 3m 光缆试样的一端插 入水密套筒，检验1m 高水柱对试样进行全截面水迁移作用。
3. 试验装置图9.3 渗水试验4. 试验程序试样应水平放置，在20± 5C 温度下，施加1m 高水柱持续作用24h 。
为直观 清晰地检查水渗漏，通过用水溶性荧光染料或其他合适的着色剂组成溶液。
所选 择的荧光染料应不与任何光缆组成元件发生化学反应。
试验裸露端应观察不到渗水。
如采用的是荧光染料水溶液，则可用紫外光来 进行渗水检查。
三、阻水油膏滴流1.目的阻水油膏滴流试验的目的是证实填充型光缆内注入和填充的阻水油膏在规 定温度下是否从光缆中滴流出来。
2•试样(1) 试样数和类型除非另有规定，从每种光缆中取5个光缆试样进行验证试验。
每个光缆试样 代表着规范中规定的光缆类型。
(2) 试样长度除非另有规定，每个试样长度应为 300 ± 5mm两种渗水试验的试验装置分别为如图(3)试样制备光缆试样制备步骤如下：①从试样的一端剥去一节130土2.5mm长的外护层；②从试样光缆同一端去掉80 ± 2.5mm长的所有非光缆本征元件(如铠装、屏蔽、内护套、螺旋加强件、阻水带、其他的缆芯包带等) 。
不要干扰光缆的保留件(如，容纳光纤的松套管、用来保持圆形的填充物等) 。
③轻轻地去除经过①、②步骤后试样弄乱的粘附的一些注入或填充的阻水油膏。
但要确保试样基本上保持原有的注入或填充(即不要擦干净) 。
④如预先允许，在施加夹具、塞子(插头)之前，称量每个试样的重量。
⑤对包含有光纤束或光纤带的光缆结构测试时，光纤束或光纤带会因自重作用发生滑动。
为确保试样未处理端的这些元件一点都不会扰动试样的填充物。
用夹具、环氧树脂塞或其他方式固定光纤束和光纤带，以满足试验目的要求。
⑥详细规范允许时，可将松套上端密封起来达到模拟长的光缆试样的情况。
3.试验装置用来完成阻水油膏滴流试验的装置有：温度试验箱、盛料器皿和天平等。
(1)温度试验箱温度试验箱应具有足够的热容量以便在试验期间保持规定的温度，并具有足够的空间放置试样。
如温度试验箱为空气环流型的，则空气不应直接吹到试样上。
(2)盛料器皿收集滴流物的盛料器皿应为非吸湿性容器。
(3) 天平天平精度应至少为0.001g，并且能称出空的和滴有允许量的滴落物盛料器皿间的重量差。
4.试验程序阻水油膏滴流试验的试验程序，如下所述：(1)将温度试验箱预热至规定的温度；(2)将制备好的试样放入试验箱内，制备好光缆试样一端朝下垂直悬挂。
将预先经称重的清洁盛料器皿直接置于(但不能碰)悬挂的试样下；(3)除非另有标准规定时，可按下列步骤对试样进行预处理，否则继续步骤(4) ；①使温度试验箱内温度达到稳定，除非另有规定，每个试样预处理1h。
②预处理结束后，以另一个预先经称重的清洁盛器皿替换原先的那个。
对预处理期间使用的盛料器皿称重，记录预处理期间可能滴流的光纤或光缆用阻水油膏量。
滴流量大于规定值应作为一次试验失效。
除非另有规定，此值应为试样重量的0.5％或0.5g。
③通常，试验时间应为23h,然后继续步骤(5)。
(4)使箱内温度达到稳定。
除非另有规定，试验时间应为24h;(5)试验时间结束后从试验箱内取出盛料皿并对其称重；(6)记录每一个试样可能滴流的光纤或光缆用阻水油膏重量，除非另有规定，滴流量不大于0.005g，作为“无滴流”。
试验温度和是否进行预处理应在有关标准中规定。
所有试样中应允许出现一个大于0.050g的滴流量。
如最初的5个试样中有1个滴流量大于0.050g，但小于0.100g，则应按试样长度和试样制备要求重新制备5个追加试样，按试验程序中(1)至(6)进行试验。
如追加试样中滴流量无一大于0.050g，则作为试验合格。
四、油分离和蒸发1.目的油分离和蒸发试验的目的是测量用于与光纤接触的注入阻水油膏高温时的析出和/或蒸发。
2•试样用来与光纤接触的填充阻水油膏。
3.试验装置油分离和蒸发试验的试验装置由加热温箱、分析天平和吊挂圆锥漏斗等组成。
(1)一台带自然通风的电加热温箱。
(2)一架误差极限G=0.1mg的分析天平。
(3)吊挂圆锥漏斗等试验装置(如图9.4所示)的构成如下：①一个带金属丝吊钩圆锥漏斗镍金属网，网眼为60目(孔数5.6/mm、金属丝直径0.19mm网眼0.28mm。
圆锥漏斗也可由60目不锈钢丝网(网眼0.25mn) 构成。
焊线宽大于1mm业已证实，两根金属网组成的圆锥漏斗对试验结果无多大的区别。
②一个200m1无倾口的长形烧杯。
③一个干燥器。
71—層傩犁卉戦图9.4 油分离和蒸发试验装置4.试验程序称量干净的烘干烧杯的重量记作M (称重准确到1mg，称量配有圆锥漏斗和圆锥漏斗支撑件的烧杯重量记作M。
向圆锥漏斗中加大约10g的试样(圆锥漏斗上表面应平滑和凸出，以求流体不被收集，而且在金属网中没有聚积材料) 。
称量安装好的试验装置和试样的重量记作M。
将整个试验装置放入温箱内按规定的要求加热并持续一段时间。
然后，将整个试验装置从温箱中取出，放入一个干燥器中冷却到室温。
再称量整个试验装置的重量记作M。
