低压避雷器分类以及阀型避雷器工作原理

避雷器的分类及其优缺点一、避雷器的分类避雷器按其发展的先后可分为:1.管型避雷器管型避雷器是一个保护间隙, 是最简单的避雷器, 但它能在放电后自行灭弧。

2.阀型避雷器阀型避雷器是将单个放电间隙分成许多短的串联间隙, 同时增加了非线性电阻, 提高了保护性能。

3.磁吹避雷器磁吹避雷器利用了磁吹式火花间隙, 提高了灭弧能力, 同时还具有限制内部过电压能力。

4.氧化锌避雷器氧化锌避雷器利用了氧化锌阀片理想的伏安特性, 非线性极高, 即在高电压时呈低电阻特性, 限制了避雷器上的电压, 在正常工频电压下呈高电阻特性, 具有无间隙、无续流、残压低等优点, 也能限制内部过电压。

二、管型避雷器的缺点1.管子容易受潮, 因而有可能在工作电压下发生沿面闪络, 导致避雷器误动作。

防止办法是在使用时串联一个称作外间隙的空气间隙。

2.熄弧下限电流与电弧接触管壁的紧密程度有关。

由于避雷器多次动作, 材料气化, 内径增大, 管壁变薄, 不能达到铭牌规定的切断数值, 内径增大到原来的120%~125%时便不能再使用。

3.熄弧能力与工频续流的大小有关。

续流太大时产气过多, 管内气压太高, 会使管子炸裂；续流太小时产气太少, 管内气压太低则不足以熄灭电弧。

因此管式避雷器熄灭电弧续流的能力有一定的范围限制。

4.管型避雷器具有外间隙, 受环境的影响大, 故与保护间隙一样, 具有伏秒特性曲线较陡、放电分散性大的缺点, 不易与被保护设备实现合理的绝缘配合。

5.管型避雷器动作后会产生截波, 危及变压器等有线圈设备的绝缘。

6、为了消除振荡所引起的过电压, 在避雷器的放电回路中串联电阻, 电阻越大震荡的可能性越小。

但这样雷电电流通过电阻及间隙又会产生很高的残压, 如果残压大于被保护设备的绝缘强度, 就会使该设备击穿损坏。

因管型避雷器存在上述缺点, 所以它只能用来保护线路的个别绝缘弱点和变电所的进线段。

三、氧化锌避雷器的优点1.结构简单, 造价低廉, 性能稳定。

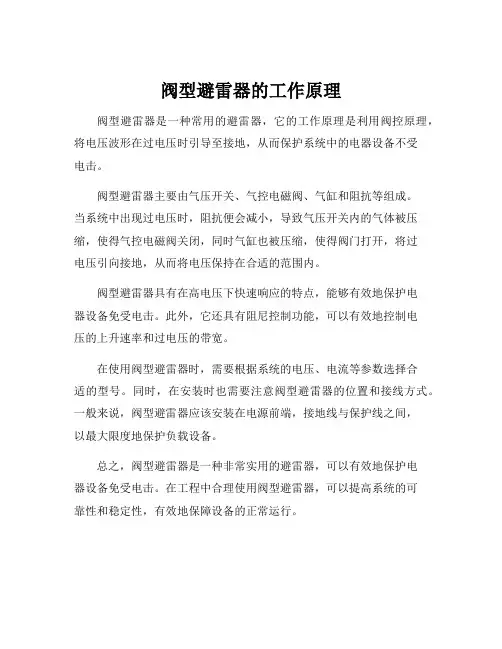

阀型避雷器的工作原理
阀型避雷器是一种常用的避雷器，它的工作原理是利用阀控原理，将电压波形在过电压时引导至接地，从而保护系统中的电器设备不受
电击。

阀型避雷器主要由气压开关、气控电磁阀、气缸和阻抗等组成。

当系统中出现过电压时，阻抗便会减小，导致气压开关内的气体被压缩，使得气控电磁阀关闭，同时气缸也被压缩，使得阀门打开，将过
电压引向接地，从而将电压保持在合适的范围内。

阀型避雷器具有在高电压下快速响应的特点，能够有效地保护电
器设备免受电击。

此外，它还具有阻尼控制功能，可以有效地控制电
压的上升速率和过电压的带宽。

在使用阀型避雷器时，需要根据系统的电压、电流等参数选择合
适的型号。

同时，在安装时也需要注意阀型避雷器的位置和接线方式。

一般来说，阀型避雷器应该安装在电源前端，接地线与保护线之间，
以最大限度地保护负载设备。

总之，阀型避雷器是一种非常实用的避雷器，可以有效地保护电
器设备免受电击。

在工程中合理使用阀型避雷器，可以提高系统的可
靠性和稳定性，有效地保障设备的正常运行。

避雷器的工作原理及作用引言概述：避雷器是一种用来保护建造物、设备和人员免受雷击危害的重要设备。

它能够将雷电引导到地面，从而减少雷击造成的伤害。

本文将详细介绍避雷器的工作原理及作用。

一、避雷器的工作原理1.1 避雷器的引雷原理避雷器通过引雷装置将雷电引导到地面，从而减少雷击的危害。

引雷原理是利用避雷器内部的导电材料，将雷电引导到地面，使建造物和设备免受雷击伤害。

1.2 避雷器的放电原理当雷电击中建造物或者设备时，避雷器会迅速放电，将雷电导向地面。

放电原理是利用避雷器内部的导电材料，将雷电释放到地面，减少雷击造成的伤害。

1.3 避雷器的防雷原理避雷器通过引雷和放电原理，实现对雷电的防护作用。

防雷原理是在雷电来暂时，避雷器能够迅速引导雷电到地面，保护建造物和设备免受雷击危害。

二、避雷器的作用2.1 保护建造物和设备避雷器能够有效保护建造物和设备免受雷击危害，减少雷击造成的损失。

它能够将雷电引导到地面，避免雷电对建造物和设备造成损坏。

2.2 保护人员安全避雷器能够保护人员免受雷击伤害，保障人员的生命安全。

它能够将雷电迅速引导到地面，减少雷击对人员造成的伤害。

2.3 提高设备可靠性避雷器能够提高设备的可靠性，减少设备因雷击而损坏的可能性。

它能够有效地保护设备免受雷击影响，延长设备的使用寿命。

三、避雷器的分类3.1 避雷器的种类避雷器根据其工作原理和结构不同，可以分为避雷针、避雷帽、避雷网等不同种类。

3.2 避雷器的应用范围避雷器广泛应用于建造物、电力设备、通信设备等不同领域，保护设备和人员免受雷击危害。

3.3 避雷器的选购原则在选购避雷器时，需要考虑其适合范围、性能指标、安装方式等因素，选择适合的避雷器进行安装使用。

四、避雷器的维护保养4.1 定期检查定期检查避雷器的引雷装置、导电材料等部件是否正常工作，及时发现并排除故障。

4.2 清洁保养定期清洁避雷器的表面和内部，保持其导电性能，确保其正常工作。

4.3 定期更换根据避雷器的使用寿命和工作情况，定期更换避雷器，保证其持续有效地工作。

避雷器的作用和分类各有哪些避雷器是用于保护电气设备免受雷电过电压和操作过电压损害的一种电器。

避雷器的作用是限制过电压以保护电气设备，其工作原理是泄流降压和钳电位（引导电位）两种方式。

避雷器按其发展的先后可分为：间隙避雷器、管型避雷器、阀型避雷器和氧化锌避雷器。

一、间隙避雷器间隙避雷器又称为空气间隙避雷器，它的发展历史比较早，早在19世纪80年代，就有使用间隙避雷器来保护一些发电厂和变电所的电气设备。

间隙避雷器通常由两个串联间隙组成，当雷电过电压或操作过电压出现时，两个串联间隙将放电，从而限制了过电压的发展。

二、管型避雷器管型避雷器是一种保护间隙避雷器，它的发展是在间隙避雷器的基础上进行的。

管型避雷器主要由内部间隙和外部间隙组成。

当过电压出现时，内部间隙放电，同时产生的电弧将被限制在管内，从而防止过电压的进一步发展。

然而，管型避雷器的动作电压比较高，因此它主要用于保护一些重要的电气设备。

三、阀型避雷器阀型避雷器是一种先进的过电压保护装置，它主要由多个非线性电阻片和串联间隙组成。

当过电压出现时，串联间隙放电，而非线性电阻片则将过电压限制在一定的范围内，从而有效地保护了电气设备。

由于阀型避雷器的动作速度快、通流容量大、无续流等特点，它被广泛应用于电力系统中。

四、氧化锌避雷器氧化锌避雷器是一种新型的过电压保护装置，它主要由氧化锌电阻片和均压环组成。

氧化锌电阻片具有良好的非线性特性，当过电压出现时，它的电阻会迅速减小，从而限制了过电压的发展。

同时，均压环的设计可以使氧化锌电阻片之间的电压分布更加均匀，从而提高了避雷器的性能。

由于氧化锌避雷器的动作速度快、通流容量大、无续流等特点，它被广泛应用于电力系统中。

第五章避雷器第一节避雷器结构和原理一、概述目前在电力系统中运行的避雷器主要有两种类型。

一类是以串联火花间隙与碳化硅阀片为主要元件的传统阀型避雷器，它又分为普通阀型避雷器和磁吹阀型避雷器；另一类是以氧化锌电阻片为主要元件的金属氧化物避雷器，它又分为无间隙、带并联间隙和带串联间隙的金属氧化物避雷器。

二、阀型避雷器(一)阀型避雷器动作原理阀型避雷器的主要部件是间隙和阀片。

避雷器在正常运行电压作用下，间隙介质处于绝缘状态，而当电力系统发生的过电压达到间隙的放电电压时，间隙就会放电，较大的冲击电流通过阀片流人大地，释放过电压能量。

由于避雷器的阀片具有非线性，即表现为电压高时电阻低、电压低时电阻高的特点，因此在间隙放电后，避雷器的残压较低，且低于被保护设备的绝缘水平，不致使设备受到危害。

当过电压过去后，在灭弧电压下，阀片电阻又增大，将工频续流限制到一定数值，当工频续流第一次过零瞬间时，间隙将工频续流切断，使电力系统恢复正常运行状态。

(二)阀型避雷器间隙阀型避雷器的间隙应具备以下特点：(1)放电伏秒特性曲线平坦，在0．5～20μs(或2000μs)的预放电时间内，放电电压的分散性要小，放电电压值要稳定。

(2)具有一定的灭弧能力，要在续流第一次过零时灭弧。

(3)多次通过额定冲击电流及工频续流后，放电电压不应变化。

我国目前生产的阀型避雷器的间隙形式主要有电弧固定型一平板间隙和电弧运动型一磁吹限流间隙两种。

其主要结构和特点分述如下。

1.平板间隙单个平板型火花间隙剖面如图5—1所示。

每个火花间隙由两个黄铜电极和一个云母垫片组成，云母垫片的厚度约为O．5～lmm，单个间隙的工频放电电压在2．7～3.2kV (有效值)之间。

由于电极间隙的距离很小，电极间的电场比较均匀，因此间隙的伏秒特性也就比较平坦。

当间隙上的电压还不足以引起放电时，由于云母垫片和空气隙内的介电常数不同，使云母垫片的上、下空气隙中出现较高的电场强度，并导致空气游离，产生局部放电，在游离的同时，也有一部分带电质点复合，并使它们原来获得的游离能以光的形式释放，照射到工作面及其间的气体上产生新的游离，上述照射作用是沿着相当大的圆形区域进行的。

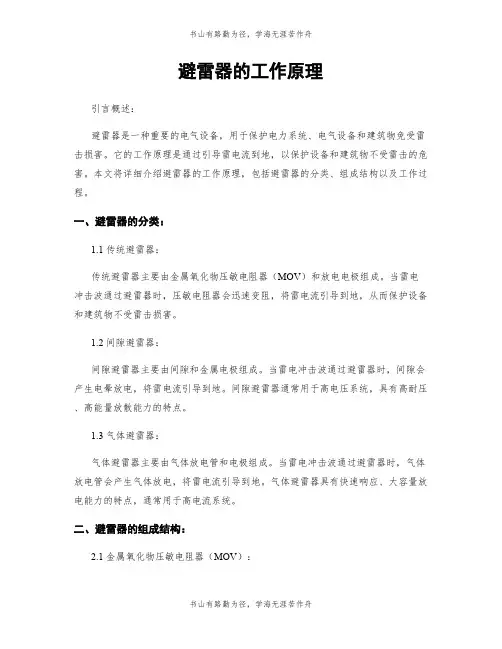

避雷器的工作原理引言概述：避雷器是一种重要的电气设备，用于保护电力系统、电气设备和建筑物免受雷击损害。

它的工作原理是通过引导雷电流到地，以保护设备和建筑物不受雷击的危害。

本文将详细介绍避雷器的工作原理，包括避雷器的分类、组成结构以及工作过程。

一、避雷器的分类：1.1 传统避雷器：传统避雷器主要由金属氧化物压敏电阻器（MOV）和放电电极组成。

当雷电冲击波通过避雷器时，压敏电阻器会迅速变阻，将雷电流引导到地，从而保护设备和建筑物不受雷击损害。

1.2 间隙避雷器：间隙避雷器主要由间隙和金属电极组成。

当雷电冲击波通过避雷器时，间隙会产生电晕放电，将雷电流引导到地。

间隙避雷器通常用于高电压系统，具有高耐压、高能量放散能力的特点。

1.3 气体避雷器：气体避雷器主要由气体放电管和电极组成。

当雷电冲击波通过避雷器时，气体放电管会产生气体放电，将雷电流引导到地。

气体避雷器具有快速响应、大容量放电能力的特点，通常用于高电流系统。

二、避雷器的组成结构：2.1 金属氧化物压敏电阻器（MOV）：金属氧化物压敏电阻器是避雷器的核心部件，它由氧化锌等金属氧化物制成。

当电压低于额定电压时，MOV呈高电阻状态，不导电；当电压超过额定电压时，MOV会迅速变阻，形成导电通路，引导雷电流通过。

2.2 间隙：间隙是避雷器中的一个重要组成部分，它通常由金属材料制成。

间隙的形状和尺寸会影响避雷器的放电特性。

间隙的作用是在雷电冲击波作用下产生电晕放电，将雷电流引导到地。

2.3 气体放电管：气体放电管是气体避雷器的核心部件，它由气体和电极组成。

当电压低于气体放电管的触发电压时，气体放电管呈高阻态，不导电；当电压超过触发电压时，气体放电管会迅速变阻，形成导电通路，引导雷电流通过。

三、避雷器的工作过程：3.1 静态工作状态：在正常情况下，避雷器处于静态工作状态，即无雷电冲击波作用时。

此时，避雷器的压敏电阻器（MOV）处于高电阻状态，不导电；气体放电管也处于高阻态，不导电。

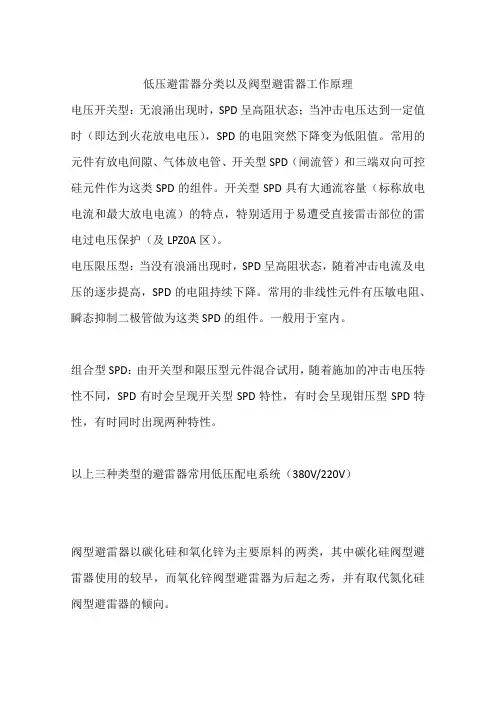

低压避雷器分类以及阀型避雷器工作原理
电压开关型：无浪涌出现时，SPD呈高阻状态；当冲击电压达到一定值时（即达到火花放电电压），SPD的电阻突然下降变为低阻值。

常用的元件有放电间隙、气体放电管、开关型SPD（闸流管）和三端双向可控硅元件作为这类SPD的组件。

开关型SPD具有大通流容量（标称放电电流和最大放电电流）的特点，特别适用于易遭受直接雷击部位的雷电过电压保护（及LPZ0A区）。

电压限压型：当没有浪涌出现时，SPD呈高阻状态，随着冲击电流及电压的逐步提高，SPD的电阻持续下降。

常用的非线性元件有压敏电阻、瞬态抑制二极管做为这类SPD的组件。

一般用于室内。

组合型SPD：由开关型和限压型元件混合试用，随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时会呈现钳压型SPD特性，有时同时出现两种特性。

以上三种类型的避雷器常用低压配电系统（380V/220V）
阀型避雷器以碳化硅和氧化锌为主要原料的两类，其中碳化硅阀型避雷器使用的较早，而氧化锌阀型避雷器为后起之秀，并有取代氮化硅阀型避雷器的倾向。

现在的阀型避雷器的基本元件是火花间隙和氧化锌阀片，装在密封的陶瓷内。

正常电压时，阀片的电阻很大，过电压时，阀片的电阻变得很小。

因此，阀型避雷器在线路上出现雷电过电压时，其花火间隙击穿，阀片能使雷电流迅速对大地泄放。

但雷电过电压一消失，线路上回复工频电压时，阀片便呈现很大的电阻，使火花间隙绝缘迅速恢复而切断工频续流，从而保证线路回复正常运行。

避雷器的工作原理避雷器是一种用于保护电力设备和建造物免受雷击伤害的重要装置。

它能够有效地引导和分散雷电能量，保护设备和建造物免受雷击的破坏。

下面将详细介绍避雷器的工作原理。

一、避雷器的基本组成避雷器主要由引线、放电电极、绝缘支撑体和接地装置等组成。

1. 引线：引线是避雷器的接入装置，通常由导电材料制成，用于将避雷器与电力系统或者设备连接。

2. 放电电极：放电电极是避雷器的核心部份，通常由金属氧化物制成，如锌氧化物、钛酸锌等。

放电电极的作用是在雷电冲击下形成导电通道，将雷电能量引导到地面。

3. 绝缘支撑体：绝缘支撑体是避雷器的绝缘部份，通常由陶瓷或者聚合物材料制成，用于支撑和保护放电电极。

4. 接地装置：接地装置是将避雷器与地面连接的装置，用于将引导到地面的雷电能量有效地分散和释放。

二、避雷器的工作原理基于两个重要的原理：放电原理和接地原理。

1. 放电原理当雷电冲击到达避雷器时，由于避雷器的放电电极具有较高的导电性，雷电能量会通过放电电极进入避雷器内部。

避雷器内部的金属氧化物材料具有较低的电阻，能够形成一条导电通道，将雷电能量引导到地面。

通过这种方式，避雷器能够将雷电能量从电力系统或者设备中有效地分散和释放，避免雷击伤害。

2. 接地原理避雷器的接地装置起到将雷电能量引导到地面的作用。

接地装置通常与地下的大地形成良好的接触，通过接地电阻的作用，将雷电能量有效地分散和释放。

良好的接地装置能够降低避雷器的工作电压，提高避雷器的放电能力，从而提高避雷器的保护效果。

三、避雷器的分类根据避雷器的使用场所和工作原理，避雷器可以分为室外避雷器和室内避雷器，以及非线性避雷器和金属氧化物避雷器。

1. 室外避雷器和室内避雷器室外避雷器主要用于电力系统的输电路线和变电站等室外设备的保护，能够有效地分散和释放雷电能量。

室内避雷器主要用于建造物内部的电力设备和路线的保护，能够防止雷击对设备和路线造成的损坏。

2. 非线性避雷器和金属氧化物避雷器非线性避雷器是一种利用非线性元件（如气体放电管）的特性来进行放电的避雷器。

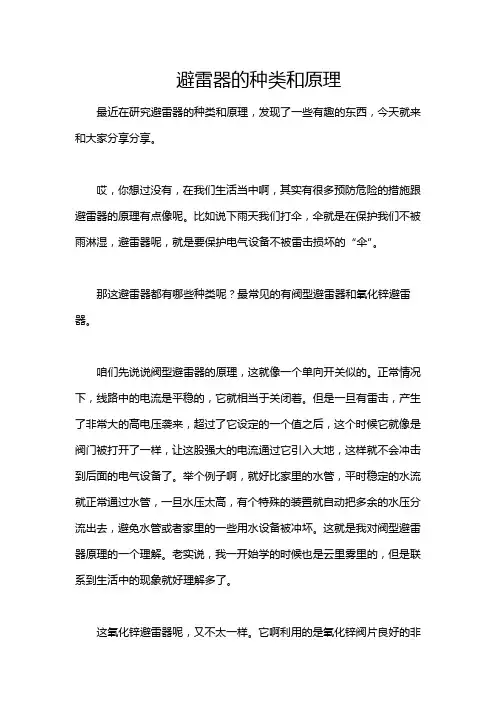

避雷器的种类和原理最近在研究避雷器的种类和原理，发现了一些有趣的东西，今天就来和大家分享分享。

哎，你想过没有，在我们生活当中啊，其实有很多预防危险的措施跟避雷器的原理有点像呢。

比如说下雨天我们打伞，伞就是在保护我们不被雨淋湿，避雷器呢，就是要保护电气设备不被雷击损坏的“伞”。

那这避雷器都有哪些种类呢？最常见的有阀型避雷器和氧化锌避雷器。

咱们先说说阀型避雷器的原理，这就像一个单向开关似的。

正常情况下，线路中的电流是平稳的，它就相当于关闭着。

但是一旦有雷击，产生了非常大的高电压袭来，超过了它设定的一个值之后，这个时候它就像是阀门被打开了一样，让这股强大的电流通过它引入大地，这样就不会冲击到后面的电气设备了。

举个例子啊，就好比家里的水管，平时稳定的水流就正常通过水管，一旦水压太高，有个特殊的装置就自动把多余的水压分流出去，避免水管或者家里的一些用水设备被冲坏。

这就是我对阀型避雷器原理的一个理解。

老实说，我一开始学的时候也是云里雾里的，但是联系到生活中的现象就好理解多了。

这氧化锌避雷器呢，又不太一样。

它啊利用的是氧化锌阀片良好的非线性伏安特性。

说这个可能有点拗口，有意思的是，如果把它比作一个很智能的电流守门员就容易理解了。

正常的电压下，它的电阻很大，几乎不让电流通过。

当遇到雷击那种超高电压的时候呢，它的电阻就会迅速变小，大量的电流就能顺利地从这个“守门员”这里被引导到大地去了。

说到这里，你可能会问，这两种避雷器实际都应用在哪里呢？像一些大型变电站、输电线路上就广泛使用着避雷器。

这些地方好比是电能传输的生命线，要是没有避雷器来保护，一旦受到雷击，那产生的损失可就大了去了。

使用避雷器的时候也有一些注意事项呢，比如说要定期地检查它们有没有损坏，毕竟它们就像守护电气设备的卫士，要是卫士受伤了，那可就保护不了设备啦。

我自己也还在不断学习这些知识呢，对于更复杂的一些关于避雷器原理和作用在不同场景下的知识，我觉得还有很多可以探索的地方。

避雷器的结构、原理及用途避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。

避雷器的类型主要有管型避雷器、阀型避雷器和氧化锌避雷器。

一、避雷器的结构、原理1、管型避雷器管型避雷器是一种保护间隙，是最简单的避雷器。

1）结构如上图所示，管型避雷器主要由产气管、内部间隙S1、外部间隙S2三部分组成。

产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管型避雷器与带电的线路之间。

2）工作原理当输电线路遭到雷击或发生感应雷时，大气过电压使管型避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。

但随之而来的是电力系统的工频续流，其值也很大。

雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断电路。

这时，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。

2、阀型避雷器阀型避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

1）结构如上图所示，阀型避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。

单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀型避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。

2）工作原理阀型避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。
