变频器低电压穿越电源装置操作规范 (1)1

给煤机低电压穿越装置操作说明一、什么是低电压穿越以及为何要设置低电压穿越装置？低电压穿越是指系统（发电设备或用电设备）在确定时间内承受一定限值的低电压而不退出运行。

一般低电压穿越在风电场中应用较广，因为风电场若不具备低电压穿越能力，会对电网安全稳定运行产生严重影响。

但由于火电厂单机功率及全厂功率均较风电场大，威胁相对也就更大。

在火电厂中，给煤机是重要的辅机设备，目前大多采用变频调速方式运行，而变频器会在电网低电压（这种低电压一般都是瞬时或短时的）时闭锁输出，从而引起全炉膛灭火保护动作。

如果火电厂因雷击、电气设备短路、接地等引起电网和厂用电短时电压降低，造成给煤机变频器动力电源低电压和变频器控制电源低电压，这时变频器低电压闭锁保护会动作，造成停炉或停机事故，导致局部电网失去稳定，对电网产生重大影响。

对于电网来说，电网故障时电压会瞬时降低，亟需有功支持维持系统频率，但此时电厂再出现解网情况会使电网频率更加恶化，造成不可估量的后果。

因此，需要设置低电压穿越装置，确保机组的安全稳定运行。

二、给煤机低电压穿越装置原理框图QF2图1给煤机低电压穿越装置原理框图QF1：系统输入开关，正常使用时闭合，装置维护或故障时断开QF2：系统旁路开关，正常使用时断开，装置维护或故障时闭合QF3：系统输出开关，正常使用时闭合，装置维护或故障时断开KK1：交流控制电源开关，正常使用时闭合，装置维护或故障时断开KK2：直流控制电源开关，正常使用时闭合，装置维护或故障时断开1K：超级电容供电开关，正常使用时闭合，装置维护或故障时断开2K：超级电容放电开关，正常使用时断开，装置维护或故障时闭合三、界面说明整体界面主要包括用户主界面、运行状态界面、事件记录界面和厂家设置界面。

1.用户主界面：查看启停或故障状态和期间开关状态图2 给煤机低电压穿越装置用户界面系统电压或装置正常时，显示图2所示界面；当出现系统低电压且超级电容投入时，补偿灯亮；当装置异常或QF1、QF2、QF3同时闭合时故障灯亮。

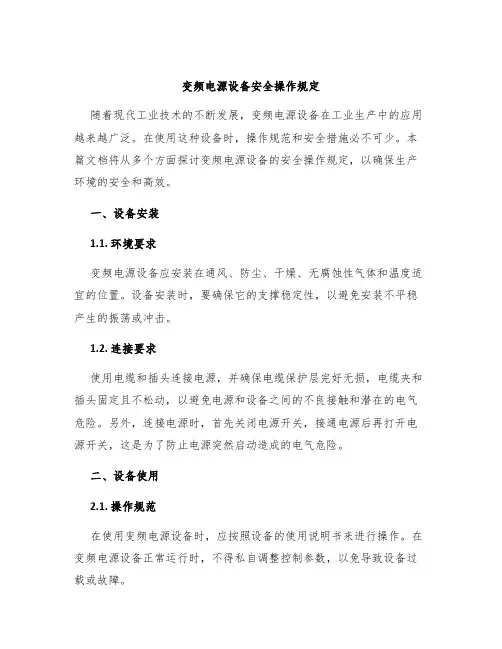

变频电源设备安全操作规定随着现代工业技术的不断发展，变频电源设备在工业生产中的应用越来越广泛。

在使用这种设备时，操作规范和安全措施必不可少。

本篇文档将从多个方面探讨变频电源设备的安全操作规定，以确保生产环境的安全和高效。

一、设备安装1.1. 环境要求变频电源设备应安装在通风、防尘、干燥、无腐蚀性气体和温度适宜的位置。

设备安装时，要确保它的支撑稳定性，以避免安装不平稳产生的振荡或冲击。

1.2. 连接要求使用电缆和插头连接电源，并确保电缆保护层完好无损，电缆夹和插头固定且不松动，以避免电源和设备之间的不良接触和潜在的电气危险。

另外，连接电源时，首先关闭电源开关，接通电源后再打开电源开关，这是为了防止电源突然启动造成的电气危险。

二、设备使用2.1. 操作规范在使用变频电源设备时，应按照设备的使用说明书来进行操作。

在变频电源设备正常运行时，不得私自调整控制参数，以免导致设备过载或故障。

2.2. 防护措施在使用变频电源设备时，应戴上绝缘手套和绝缘鞋，避免触电危险。

避免接触电力线或电器设备和附近的水源、金属或其他材料。

当设备故障时，应及时切断电源，待专业人员修理后再将其重新启动。

2.3. 温度控制在变频电源设备的长时间使用中，可能会导致设备温度过高。

因此，操作人员应定期对设备的温度进行监测，一旦发现设备温度过高，应立即切断电源，并进行检查处理。

三、事故处理3.1. 突发事件处理在设备投入运行后，如发生突发事件，例如异常噪音、烟雾、闪电等，操作人员应立即切断电源，并按照相关规定进行应急处理。

3.2. 设备故障处理设备故障时，应在不影响生产的前提下，利用管理规定和检修设备来进行故障排除。

如果发现设备之间有相互影响或者有矛盾时，操作人员应及时与设备生产厂家联系，共同解决问题。

四、设备维护4.1. 定期检查变频电源设备应定期进行检查，保持设备的状态、电气接触和可靠性，从而提高设备的安全性和稳定性。

4.2. 定期维护设备用户应对设备进行定期维护，以保证设备的安全、正常运行。

MSpower DVR 低电压穿越装置说明书目录1．适用范围 (1)2．主要特点 (1)3．型号与配置 (3)4．装置原理简介 (4)5．技术指标 (5)6．系统结构 (7)7．装置工作模式 (9)8．装置安装和投运 (10)1．适用范围MSPower系列低电压穿越装置，作为400V电动机**电源之一，广泛用于石化、钢铁、智能制造等行业，连续生产企业受电网波动影响，出现电压扰动、电压暂降的问题，电压扰动往往来自上级配电，变频器有随时停机的风险。

低电压穿越概念来自风电场，为了在系统故障电压**时，尽可能与电网连接保证发电能力，减少电网波动。

现已扩展到各种**关键负荷，这类负荷再起动不能保障工艺连续，MSPower系列低电压穿越装置通过与变频器或通用电机紧密融合，完成电网瞬态扰动和短时间停电情况下电机的连续**运行。

MSPower DVR系列低电压穿越装置，以下简称DVR相对于常规电机**电源具有更多综合优势，通过对动力网精准测量、智能识别运行工况，采用系统总线技术对电网电压、整流模块、逆变模块、直流母线电压、等实施监测，采用工业触摸屏实时动态显示运行工况，为用电设备提供完善的电压暂升、暂降、电压中断和过压保护解决方案。

设备造价相比在线UPS等产品，具有性价比高，且免维护,占用空间小等综合优势。

当发生电压暂升暂降等问题时，我司DVR设备支持用电负荷快速不掉电切换支撑，保证供电电压的完整性。

直DVR后备储能单元能量不足或电网供电恢复正常。

实际的支撑时间取决于用电负载的容量大小以及DVR储能单元的容量大小，一般的储能单元为超级电容模组。

2．主要特点●装置采用全封闭柜体，强弱电严格分开，装置的抗干扰能强。

●装置应急旁路式运行，不增加原系统风险。

●电网工况动态跟踪，切换延时短。

●待机功耗低，长时间运行损耗小。

●具备完善的装置测试功能，方便了现场的调试和*测。

●系统冗余设计，可靠稳定。

●系统全息记录，全寿*周期预测。

文件编号：
版本/次：A/0 总页数：2
文件名称：变频电源操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员、工程部人员、组长、维修工或者品质部人员。

二、仪器介绍：
本仪器可以将普通市供电源调谐成不同电压和频率的电源。

三、开机前检查：
1.检查产品是否正常供电
2.检查仪器各端口的接线是否正确
四、开机后检查：
1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。

五、仪器设定及条件：
1.输入电源：220V/50Hz
2.工作环境：0～40℃
六、注意事项：
1.做好设备日常维护保养。

2.变频器输入电源不可与输出电源接错位置。

3.请勿将仪器置于潮湿、闷热让阳光直射之处。

3.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。

4.操作结束或下班必须关闭电源。

5.点检要求：每周一次。

七、操作步骤：
1.先将电源开关切至 OFF 之位置。

2.使用前请先视察设备之完整性开关，旋转各种功能之按键显示器是否齐全均无松动之现象。

3.确认输入电源是否在规格内，再将电源总开关切至 ON 之位置。

4.设定输出频率指拨档上指示频率即是输出频率，设定百位数频率时需先按 OFF/RESET 键后进行。

5.按启动开关，按此开关前请先关闭输出开关。

6.调整输出电压：将输出电压切换开关切至所需档位。

（a）Lo-V 档位0-150V PS： 150V 以下请用此档。

（b）Hi-V 档位0-300V PS： 150V 以上请用此档。

8号炉给煤机变频器低电压穿越装置改造作业指导书1 范围本作业指导书规定了8号炉给煤机变频器低电压穿越装置改造工作。

工作地点在8号炉炉侧380V 配电间及给煤机变频器本体处；检修的项目为控制箱安装、二次回路检查、回路绝缘测试、装置传动；对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

《8号机重要控制箱控制原理图》3 安全措施3.1严格执行《电业安全工作规程》。

3.2 所检修控制箱电源必须断开并与运行人员确认。

3.3 检修前一定要注意不得走错间隔，认真核对设备标识，工作人员互相提醒，工作地点装设遮栏，作业间隔悬挂安全措施标示牌。

3.4 使用带漏电保护器的电动工器具，防止电动工器具伤人。

3.5 工作前要验明所检修母线无电压，防止人身触电。

3.6 回路检查过程中，拆、接线时要注意做好标记，更换元件过程中注意接线正确。

3.7 如果设备不停电状态的更换，注意不要将取下的线头碰到其它带电元件上,拆下的线头应用绝缘胶布包裹好。

3.8 各作业过程工作负责人要进行安全交底，危险点分析全面，做好危险预想。

3.9 所带的常用工具、量具应认真清点，绝不许遗落在控制箱内。

3.10参加检修的人员必须熟悉本作业指导书，并能熟知本书的检修项目，工艺质量标准等。

3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4 备品备件清单15 修前准备5.1 现场准备5.2 工作准备☐工器具已准备完毕，材料、备品已落实。

☐检修地面已经铺设防护胶片，场地已经完善隔离。

☐作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.3 办理相关工作票☐已办理工作票及开工手续,一次设备停运。

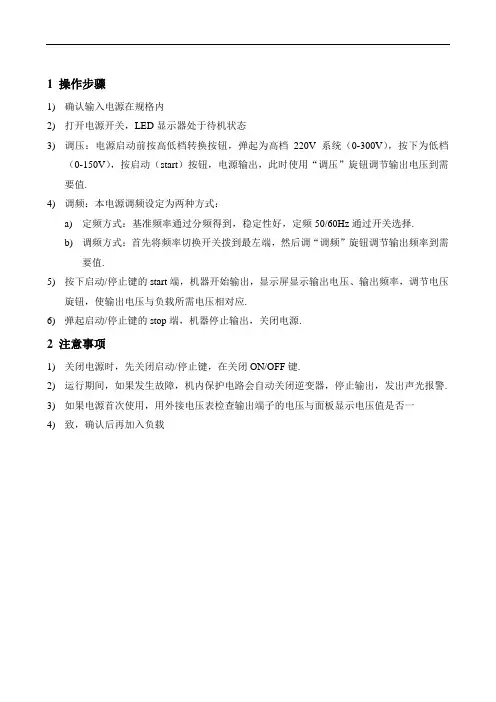

1 操作步骤
1)确认输入电源在规格内
2)打开电源开关，LED显示器处于待机状态
3)调压：电源启动前按高低档转换按钮，弹起为高档220V系统（0-300V），按下为低档
（0-150V），按启动（start）按钮，电源输出，此时使用“调压”旋钮调节输出电压到需要值.
4)调频：本电源调频设定为两种方式：
a)定频方式：基准频率通过分频得到，稳定性好，定频50/60Hz通过开关选择.
b)调频方式：首先将频率切换开关拨到最左端，然后调“调频”旋钮调节输出频率到需
要值.
5)按下启动/停止键的start端，机器开始输出，显示屏显示输出电压、输出频率，调节电压
旋钮，使输出电压与负载所需电压相对应.
6)弹起启动/停止键的stop端，机器停止输出，关闭电源.
2 注意事项
1)关闭电源时，先关闭启动/停止键，在关闭ON/OFF键.
2)运行期间，如果发生故障，机内保护电路会自动关闭逆变器，停止输出，发出声光报警.
3)如果电源首次使用，用外接电压表检查输出端子的电压与面板显示电压值是否一
4)致，确认后再加入负载。

高低压变配电设备操作规程范本第一章总则第一条为了保障高低压变配电设备的安全运行，发挥其正常功能，确保生产和生活电力供应的可靠性和稳定性，制定本操作规程。

第二章设备操作人员的要求第二条高低压变配电设备操作人员应具备下列条件：（一）熟悉高低压变配电设备工作原理和操作规程；（二）具备一定的电力专业知识和技能；（三）具备一定的安全意识和应急处理能力；（四）通过相应的岗位培训，并参加相关考试，取得相应的操作证书。

第三章设备操作流程第三条高低压变配电设备的操作流程如下：（一）操作前的准备工作：1.检查设备是否正常运行状态，包括电缆、接线、开关、仪表等；2.核对电力系统的接线图和操作指南；3.戴上必要的防护用品，如绝缘手套、眼镜、耳塞等。

（二）操作步骤：1.按照操作指南的要求，对设备进行开关操作；2.根据需要调整设备参数，如电压、电流、频率等；3.检查设备运行情况，如温度、噪音、振动等；4.记录设备运行数据，如电压、电流、功率因数、运行时间等。

（三）操作结束：1.关闭设备的所有开关；2.清理现场，恢复设备的正常工作状态；3.填写操作记录，包括操作时间、操作人员、操作内容等。

第四章安全措施第四条高低压变配电设备的操作应严格遵守以下安全措施：（一）个人安全：1.佩戴防护用品，如绝缘手套、眼镜、耳塞等；2.严禁穿戴松散的衣物和长发，防止被卷入设备；3.注意设备的辐射和电磁场，保持一定的安全距离；4.遵守操作规程，不擅自操作和改变设备参数。

（二）设备安全：1.定期检查设备的运行状态，发现问题及时处理；2.禁止使用损坏的设备，确保设备的完好性；3.严禁擅自改变设备的接线和参数；4.遵守设备的额定运行条件，不超负荷运行。

（三）紧急情况处理：1.在发生设备故障或异常时，立即停止操作；2.按照应急预案，采取相应的措施，保障人身安全和设备的完好性；3.及时上报故障情况，并进行记录。

第五章应急处理第五条在高低压变配电设备操作过程中，发生紧急情况时，应按照以下步骤进行处理：（一）紧急情况的判断：1.快速判断事故类型和危险程度；2.评估事故对人员和设备的影响。

变频电源操作规程
《变频电源操作规程》
一、变频电源的安全操作
1.1 在操作变频电源之前，必须先检查电源及其周围的环境是否存在安全隐患，确保操作的安全性。

1.2 操作人员必须穿戴符合规定的防护用具，避免意外伤害发生。

1.3 在操作过程中，必须严格按照操作规程进行，避免造成设备故障或安全事故。

二、变频电源的正常操作
2.1 在正常操作之前，必须了解变频电源的工作原理和相关参数，确保操作人员能够正确操作设备。

2.2 在启动变频电源时，必须按照操作规程逐步进行，避免对设备造成不必要的损坏。

2.3 在使用过程中，必须按照设备的使用说明进行操作，避免因误操作导致设备故障或安全事故。

三、变频电源的维护与保养
3.1 在使用一段时间后，必须对变频电源进行定期的维护与保养，确保设备的正常运行。

3.2 维护和保养过程中，必须使用符合要求的工具和配件，避免因操作不当造成设备的损坏。

3.3 在维护和保养过程中，必须对设备的各个部件进行仔细检查，确保设备的安全性和可靠性。

四、变频电源的紧急情况处理
4.1 在发生紧急情况时，必须立即停止操作，并及时向相关人员报告，确保及时处理。

4.2 紧急情况处理过程中，必须按照相关的应急预案进行，保障操作人员和设备的安全。

4.3 处理完紧急情况后，必须对设备进行全面检查，确保设备能够正常工作。

在变频电源的操作过程中，必须严格按照操作规程进行，在操作之前必须做好充分的准备工作，确保设备的安全运行。

对于设备的维护与保养，也必须按照规定进行，确保设备的长期稳定运行。

在紧急情况发生时，必须迅速采取相应的措施，确保安全。
