目录锂离子电池技术与测试方法目录第一部分锂离子电池简介 (1)1.1锂离子电池简介 (1)1.2锂离子电池的组成 (1)（1）钢壳/铝壳系列 (1)（2）软包装系列 (1)1.3锂离子电池原理 (2)1.4锂离子电池的种类 (2)1.5锂离子电池优缺点 (4)（1）锂离子电池具有以下优点 (4)（2）锂离子电池也存在着一定的缺点 (4)1.6如何正确使用锂离子电池. (4)（1）如何为新电池充电 (4)（2）正常使用中应该何时开始充电 (5)第二部分ST-BTJCY3000型智能电池充电放电检测仪 (6)2.1性能特点 (6)2.2技术指标（ST-BTJCY3000） (6)2.3技术支持与网站信息 (7)第三部分聚合物锂离子电池规格、测试方法和标准 (9)3.1聚合物锂离子充电电池规格 (9)3.2测试标准 (9)3.3文档参考的国标依据 (10)（1）中华人民共和国国家标准GB/T 18287-2000 (10)（2）中华人民共和国国家标准GB4943-2001 (10)第一部分锂离子电池简介第一部分锂离子电池简介1.1 锂离子电池简介锂离子电池（Li-ion Batteries）是锂电池发展而来。
在介绍Li-ion之前，应先介绍锂电池。
举例来讲，以前照相机里用的扣式电池就属于锂电池。
锂电池的正极材料是二氧化锰或亚硫酰氯，负极是锂。
电池组装完成后电池即有电压，不需充电。
这种电池也可能充电，但循环性能不好，在充放电循环过程中，容易形成锂枝晶，造成电池内部短路，所以一般情况下这种电池是禁止充电的。
后来，日本索尼公司发明了以炭材料为负极，以含锂的化合物作正极，在充放电过程中，没有金属锂存在，只有锂离子，这就是锂离子电池。
当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。
而作为负极的碳呈层状结构，它有很多微孔，达到负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。
干货分享锂电池电化学测量方法
锂离子电池电极过程动力学探究中常用的有循环伏安法(CV)、电化学阻抗谱(EIS)、恒电流间歇滴定技术(GITT)、恒电位间歇滴定技术(PITT)、电流脉冲弛豫(CPR)、电位阶跃计时电流(PSCA)和电位弛豫技术(PRT)等。
锂电池的电极反应主要包括哪些
电池中电极过程一般包括溶液相中离子的传输，电极中离子的传输，电极中电子的传导，电荷转移，双电层或空问电荷层充放电，溶剂、电解质中阴阳离子，气相反应物或产物的吸附脱附，新相成核长大，与电化学反应耦合的化学反应，体积变化，吸放热等过程。
这些过程有些同时进行，有些先后发生。
电极过程的驱动力包括电化学势、化学势、浓度梯度、电场梯度、温度梯度。
分清两电极和三电极
电化学测量一般采用两电极电池或三电极电池，较少使用四电极电池。
两电极
两电极由研究电极（W），亦称之为工作电极和辅助电极（C），亦称之为对电极组成。
锂电池的研究中多数为两电极电池，两电极电池测量的电压是正极电势与负极电势之差，无法单独获得其中正极或负极的电势及其电极过程动力学信息。
三电极
三电极电池包括，W和C分别是工作电极和对电极，R是参比电极。
W和C之间通过极化电流，实现电极的极化。
W和R之间通过极小的电流，用于测量工作电极的电势。
通过三电极电池，可以专门研究工作电极的电极过程动力学。
参比电极的特征
1、参比电极应为可逆电极：
2、不易被极化，以保证电极电势比较标准和恒定：
3、具有较好的恢复特性，不发生严重的滞后现象；
4、具有较好的稳定性和重现性；。
第三部分 电化学测量 第一章 电化学测量的基本知识1、学习电化学测量的基本方法如下：对”未知”施加扰动信号 得到相应信号 判断分析得”已知”扰动信号：是测量条件的选择与控制；响应信号：是试验结果； 分析判断：是试验结果的分析和解释2、三电极与两回路a 、三电极与两回路的实测图：三电极与两回路的原理图：b 、两回路① 极化回路（串联电路）由：极化电源、WE 、CE 、可变电阻以及电流表等组成。
功能：调节或控制流经WE 的电流；目的：实现极化电流的变化与测量② 测量回路（并联电路）由：控制与测量电位的仪器、WE 、RE 、盐桥等组成。
功能：实现控制或测量极化的变化；目的：测量WE 通电时的变化情况c 、三电极的优点研 WE辅助CE通回为了记录通电后WE 电位变化，需RE极化电源经典恒流法测量电路① 可以同时测量极化电流和极化电位； ② 三电极两回路具有足够的测量精度。
d 、两类溶液体系① 被测体系：研究电极所处的溶液体系。
② 测量体系：参比电极所处的溶液体系。
3、三电极体系中各组成部分的作用和要求a 、电解池/容器：是装电解质溶液、WE 、CE 所用，是一种容器，要求稳定性好，不溶出杂质，不与电极物质、电解液发生反应，大部分无机电解质是玻璃的，强碱电解液例外，具体要求如下：① 化学稳定性高；② 体积适中，太小：研究体系浓度变化；太大：浪费。
浓度变化： ，可见c 与J0有关→η。
③ 鲁金Luggin 毛细管距离；太近：电位测不准；太远：较大的欧姆压降；距离(管直径) ，这是半定性半定量关系。
④辅助电极的位置、大小及形状；位置：与WE 平行放置；大小：S CE >5S WE 。
φ研-φ参=φ研-φ界+IR Ω⑥ 恒电位测量中，电解池的内阻要小。
b 、参比电极作用：比较，本身电位的稳定。
应具备的条件：① 可逆电极(浓度不变，电位不变)；这是热力学说法，符合Nernst 方程。
② 参比电极是不极化电极（i 0→∞）；实际上i 0不可能∞，所以需要控制流经RE 的电流非常小，即：I 测<10-7 A/cm 2。

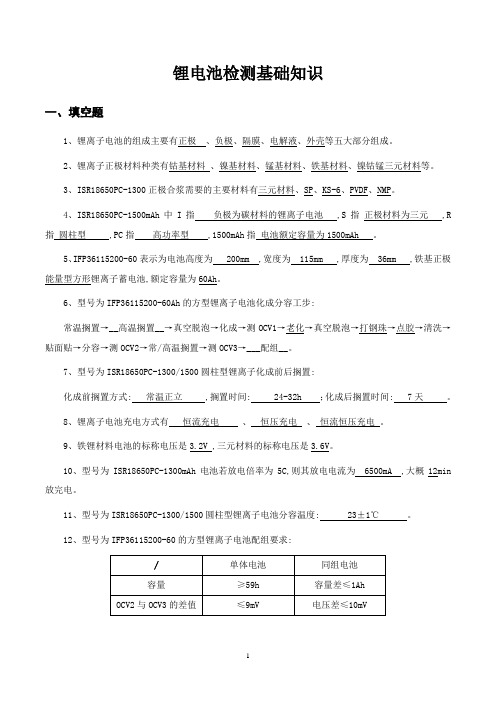

锂电池检测基础知识一、填空题1、锂离子电池的组成主要有正极、负极、隔膜、电解液、外壳等五大部分组成。
2、锂离子正极材料种类有钴基材料、镍基材料、锰基材料、铁基材料、镍钴锰三元材料等。
3、ISR18650PC-1300正极合浆需要的主要材料有三元材料、SP、KS-6、PVDF、NMP。
4、ISR18650PC-1500mAh中I指负极为碳材料的锂离子电池 ,S指正极材料为三元 ,R 指圆柱型 ,PC指高功率型 ,1500mAh指电池额定容量为1500mAh 。
5、IFP36115200-60表示为电池高度为 200mm ,宽度为 115mm ,厚度为 36mm ,铁基正极能量型方形锂离子蓄电池,额定容量为60Ah。
6、型号为IFP36115200-60Ah的方型锂离子电池化成分容工步:常温搁置→__高温搁置__→真空脱泡→化成→测OCV1→老化→真空脱泡→打钢珠→点胶→清洗→贴面贴→分容→测OCV2→常/高温搁置→测OCV3→___配组__。
7、型号为ISR18650PC-1300/1500圆柱型锂离子化成前后搁置:化成前搁置方式: 常温正立 ,搁置时间: 24-32h ；化成后搁置时间: 7天。
8、锂离子电池充电方式有恒流充电、恒压充电、恒流恒压充电。
9、铁锂材料电池的标称电压是3.2V ,三元材料的标称电压是3.6V。
10、型号为ISR18650PC-1300mAh电池若放电倍率为5C,则其放电电流为 6500mA ,大概12min 放完电。
11、型号为ISR18650PC-1300/1500圆柱型锂离子电池分容温度: 23±1℃。
12、型号为IFP36115200-60的方型锂离子电池配组要求:二、选择题(含多选题)1、以下电芯状况属于报废级别的是( ABC )。
A、短路B、断点C、漏液D、低容2、同一支电池,压降最快的时刻应该为( A )。
A、满电或放完电B、荷电1/3C、荷电50%D、荷电75%3、同时启动化成充电时,个别电池电压明显偏高,可能原因是( C )。
锂电池检测方法锂电池是一种重要的储能设备，在电动汽车、移动设备等领域有着广泛的应用。
然而，由于其特殊的化学性质，一旦发生故障可能会引发严重的安全问题。
因此，对锂电池进行定期的检测和监测显得尤为重要。
本文将介绍几种常见的锂电池检测方法，以期为相关领域的工作者提供参考。
首先，我们来介绍一种常见的锂电池检测方法——电压检测。
电压检测是通过测量电池的开路电压来判断其电荷状态和性能状况的一种方法。
通过对电压的监测，可以及时发现电池的放电过程和充电过程中可能存在的问题，以及判断电池是否需要更换或维修。
电压检测是一种简单而有效的方法，广泛应用于锂电池的日常监测中。
其次，温度检测也是一种常用的锂电池检测方法。
锂电池在工作过程中会产生一定的热量，因此温度的变化可以反映电池内部的工作状态。
通过监测电池的温度变化，可以及时发现电池是否存在过热、过冷等问题，以及预测电池的寿命和性能。
温度检测通常通过在电池周围安装温度传感器，实时监测电池的工作温度，是一种比较常见的检测方法。
另外，电流检测也是一种常用的锂电池检测方法。
电池的充放电过程会产生电流，通过监测电流的变化可以了解电池的工作状态和性能。
电流检测可以帮助判断电池是否存在过充、过放等问题，以及评估电池的充放电效率。
电流检测通常通过在电池的正负极之间接入电流传感器，实时监测电流的变化，是一种比较直观的检测方法。
最后，容量检测也是一种重要的锂电池检测方法。
电池的容量是指电池可以存储的电荷量，通过监测电池的容量变化可以了解电池的寿命和性能状况。
容量检测通常通过对电池进行充放电循环测试，通过测量电池的放电时间和电压变化来评估电池的容量。
容量检测是一种比较直接的方法，可以为电池的维护和管理提供重要的参考依据。
综上所述，电压检测、温度检测、电流检测和容量检测是几种常见的锂电池检测方法。
通过这些方法的应用，可以及时发现电池可能存在的问题，评估电池的性能和寿命，为电池的维护和管理提供重要的参考依据。
研究锂离子电池机理的方法锂离子电池作为一种高能量密度、长寿命、环保的电池类型，被广泛应用于手机、电动汽车、储能系统等领域。
为了进一步提高其性能和稳定性，对锂离子电池的机理进行深入研究显得尤为重要。
下面将介绍一些研究锂离子电池机理的方法。
一、电化学方法电化学方法是研究锂离子电池机理的重要手段之一。
通过循环伏安法、交流阻抗法等电化学技术，可以研究锂离子在电极材料上的嵌入/脱出动力学过程、电解液在电极表面的界面反应等。
这些方法可以揭示锂离子在电池循环过程中的电化学反应机理，为电池材料和结构的设计提供理论基础。
二、材料表征技术材料表征技术包括X射线衍射、透射电镜、扫描电子显微镜、原子力显微镜等手段。
这些技术可以帮助研究人员观察电极材料的晶体结构、表面形貌、成分分布等细节。
通过对材料表征的分析，可以了解锂离子在电极材料中的嵌入/脱出机制、材料的退化机理等状况，为优化电极材料的性能提供参考。
三、计算模拟方法计算模拟方法是一种基于理论物理和化学的研究手段，可以通过量子化学方法、分子动力学模拟等技术，模拟锂离子在电极与电解液中的行为。
这些方法可以揭示电极材料的能带结构、离子扩散路径、电解液中的溶质溶剂结构等信息，为解释实验现象提供理论依据。
四、原位/原子尺度研究原位/原子尺度研究是近年来兴起的一种新的研究方法。
通过原位透射电镜、原位X射线衍射等技术，可以实时观察锂离子电池在充放电过程中电极材料的变化、界面反应的动态过程等。
利用原子尺度研究，可以揭示锂离子电池中微观过程的本质，为改进电池设计和运行提供直接的实验数据。
研究锂离子电池机理需要综合运用电化学方法、材料表征技术、计算模拟方法和原位/原子尺度研究等手段，以深入理解电池工作原理和性能限制，为开发更高性能的锂离子电池提供理论基础和技术支持。
