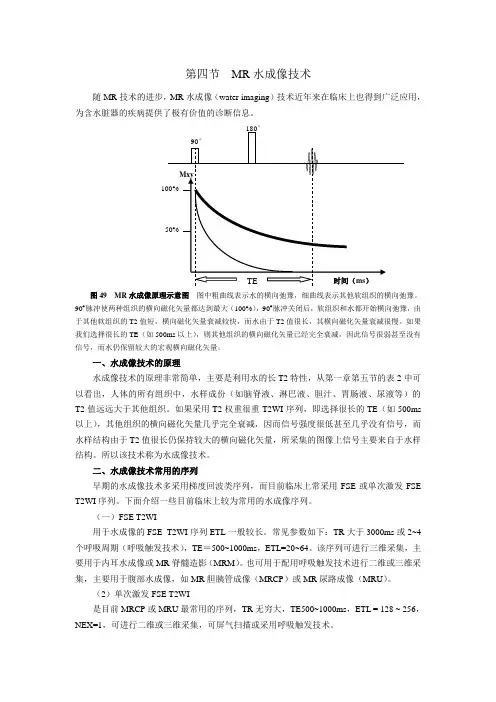

第四节MR水成像技术随MR技术的进步，MR水成像（water imaging）技术近年来在临床上也得到广泛应用，为含水脏器的疾病提供了极有价值的诊断信息。
图49 MR水成像原理示意图图中粗曲线表示水的横向弛豫，细曲线表示其他软组织的横向弛豫。
90︒脉冲使两种组织的横向磁化矢量都达到最大（100%），90︒脉冲关闭后，软组织和水都开始横向弛豫，由于其他软组织的T2值短，横向磁化矢量衰减较快，而水由于T2值很长，其横向磁化矢量衰减很慢。
如果我们选择很长的TE（如500ms以上），则其他组织的横向磁化矢量已经完全衰减，因此信号很弱甚至没有信号，而水仍保留较大的宏观横向磁化矢量。
一、水成像技术的原理水成像技术的原理非常简单，主要是利用水的长T2特性，从第一章第五节的表2中可以看出，人体的所有组织中，水样成份（如脑脊液、淋巴液、胆汁、胃肠液、尿液等）的T2值远远大于其他组织。
如果采用T2权重很重T2WI序列，即选择很长的TE（如500ms 以上），其他组织的横向磁化矢量几乎完全衰减，因而信号强度很低甚至几乎没有信号，而水样结构由于T2值很长仍保持较大的横向磁化矢量，所采集的图像上信号主要来自于水样结构。
所以该技术称为水成像技术。
二、水成像技术常用的序列早期的水成像技术多采用梯度回波类序列，而目前临床上常采用FSE或单次激发FSE T2WI序列。
下面介绍一些目前临床上较为常用的水成像序列。
（一）FSE T2WI用于水成像的FSE T2WI序列ETL一般较长。
常见参数如下：TR大于3000ms或2~4个呼吸周期（呼吸触发技术），TE＝500~1000ms，ETL=20~64。
该序列可进行三维采集，主要用于内耳水成像或MR脊髓造影（MRM）。
也可用于配用呼吸触发技术进行二维或三维采集，主要用于腹部水成像，如MR胆胰管成像（MRCP）或MR尿路成像（MRU）。
（2）单次激发FSE T2WI是目前MRCP或MRU最常用的序列，TR无穷大，TE500~1000ms，ETL = 128 ~ 256，NEX=1，可进行二维或三维采集，可屏气扫描或采用呼吸触发技术。
