《建筑工程识图》课程

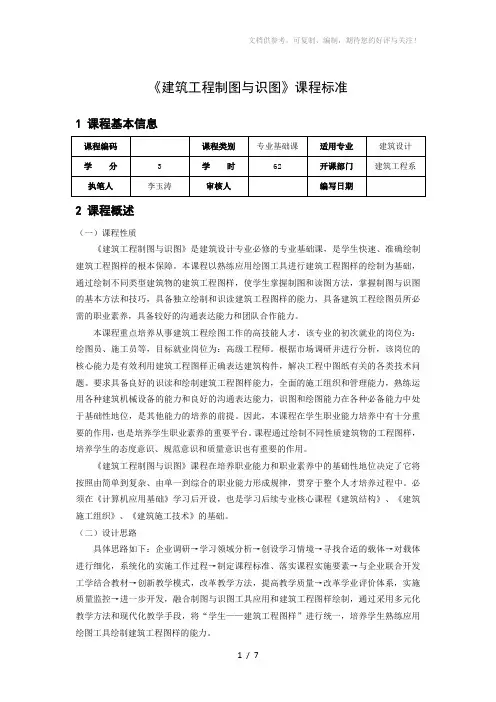

《建筑工程制图与识图》课程标准1 课程基本信息2 课程概述（一）课程性质《建筑工程制图与识图》是建筑设计专业必修的专业基础课，是学生快速、准确绘制建筑工程图样的根本保障。

本课程以熟练应用绘图工具进行建筑工程图样的绘制为基础，通过绘制不同类型建筑物的建筑工程图样，使学生掌握制图和读图方法，掌握制图与识图的基本方法和技巧，具备独立绘制和识读建筑工程图样的能力，具备建筑工程绘图员所必需的职业素养，具备较好的沟通表达能力和团队合作能力。

本课程重点培养从事建筑工程绘图工作的高技能人才，该专业的初次就业的岗位为：绘图员、施工员等，目标就业岗位为：高级工程师。

根据市场调研并进行分析，该岗位的核心能力是有效利用建筑工程图样正确表达建筑构件，解决工程中图纸有关的各类技术问题。

要求具备良好的识读和绘制建筑工程图样能力，全面的施工组织和管理能力，熟练运用各种建筑机械设备的能力和良好的沟通表达能力，识图和绘图能力在各种必备能力中处于基础性地位，是其他能力的培养的前提。

因此，本课程在学生职业能力培养中有十分重要的作用，也是培养学生职业素养的重要平台。

课程通过绘制不同性质建筑物的工程图样，培养学生的态度意识、规范意识和质量意识也有重要的作用。

《建筑工程制图与识图》课程在培养职业能力和职业素养中的基础性地位决定了它将按照由简单到复杂、由单一到综合的职业能力形成规律，贯穿于整个人才培养过程中。

必须在《计算机应用基础》学习后开设，也是学习后续专业核心课程《建筑结构》、《建筑施工组织》、《建筑施工技术》的基础。

（二）设计思路具体思路如下：企业调研→学习领域分析→创设学习情境→寻找合适的载体→对载体进行细化，系统化的实施工作过程→制定课程标准、落实课程实施要素→与企业联合开发工学结合教材→创新教学模式，改革教学方法，提高教学质量→改革学业评价体系，实施质量监控→进一步开发，融合制图与识图工具应用和建筑工程图样绘制，通过采用多元化教学方法和现代化教学手段，将“学生——建筑工程图样”进行统一，培养学生熟练应用绘图工具绘制建筑工程图样的能力。

第7章建筑形体表达方法
（一）教学内容
1.基本投影图
（1）基本投影图的形成
（2）图样布置
（3）镜像投影法
1.剖面图
（1）剖面图的概念
（2）剖面图标注
（3）剖切面的种类
（4）剖面图分类：全剖面、半剖面、局部剖面
3.断面图
（1）断面图标注
（2）断面图的画法
4.简化画法
（1）对称简化画法
（2）相同要素简化画法

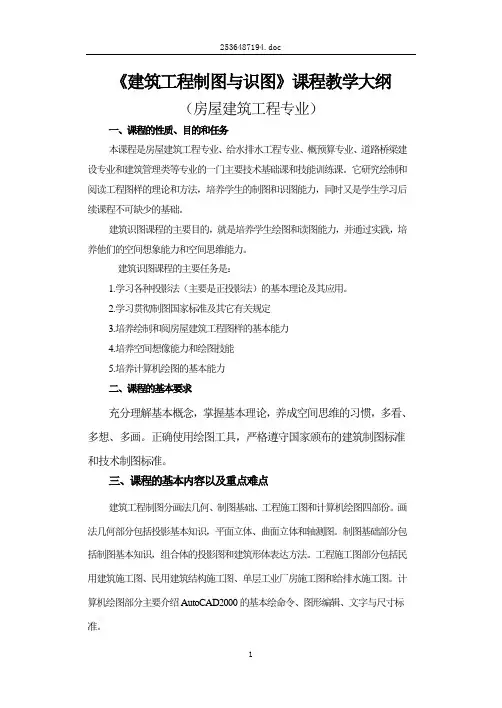

建筑识图课程的主要目的，就是培养学生绘图和读图能力，并通过实践，培养他们的空间想象能力和空间思维能力。
建筑识图课程的主要任务是：
1.学习各种投影法（主要是正投影法）的基本理论及其应用。
2.学习贯彻制图国家标准及其它有关规定
3.培养绘制和阅房屋建筑工程图样的基本能力
4.培养空间想像能力和绘图技能
5.培养计算机绘图的基本能力
2.了解截交线和贯穿点的概念。
3.掌握平面与平面体相交截交线的画法。
4.掌握平面体表面上点和直线的投影的作图方法及可见性的判别。
5.了解直线与平面相交求交点、两平面相交求交线的作图方法及可见性的判别。
6.了解两平面体相交时所产生的相贯线的性质。
7.掌握两平面体相交时相贯线的画法。
（三）重点和难点
l.直线与平面平行、平面与平面平行的投影特性。
（2）直线与圆锥相交
（3）直线与球相交
5.平面体与曲面体相交
（1）平面体与圆柱相交
（2）平面体与圆锥相交
（3）平面体与球相交
6.两曲面体相交
（1）用直接作图法求作相贯线
（2）用辅助平面法求作相贯线
（3）曲面体相交的几种特殊情况
（二）基本要求
1.了解曲线的投影特性。

9
1.1建筑制图常用工具
三、三角板
• 一般多为有机玻璃材质。 • 三角板可配合丁字尺画垂线，以及与水平线成30°，45°，60°的倾斜线。
用两块三角板组合还能画与水平线成15°，75°的倾斜线。
10
1.1建筑制图常用工具
四、曲线板
• 曲线板是绘制非圆曲线的工具
找点1-4 连接1-3
找点2-6连接3-5
1．图线的种类和用途 详P12页表1-3
29
1.2 建筑制图标准
30
31
1.2 建筑制图标准
2．图线的画法要求 ① 同一张图纸内，相同比例的各图样应选用相同的线宽。 ② 相互平行的图例线，其净间隙或线中间隙不小于0.2 mm。 ③ 虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。 ④ 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
1.2 建筑制图标准
三、字体
绘制图样时，需要用各种文字（如汉字、数字和字母等）表明图形各部分的尺寸、所用材料、施 工要点等。
总体要求：笔画清晰、字体端正、排列整齐、粗细一致、标点符号清楚正确。 1、汉字 汉字要求：手绘长仿宋体。 电脑制图中同一图纸，字体不超过2种。 汉字的字高用字号来表示，如7号字就是字高7 mm。 汉字的高度不应小于3.5 mm，其高度应按 的比例递增（ 2）。 宽高比宜为0.7.
17
1.1建筑制图常用工具
八、绘图笔
• 分类：绘图笔可分为绘图铅笔和绘图墨水笔。
（1）绘图铅笔
绘图铅笔的铅芯有软硬之分。根据铅芯的软硬程 度不同，铅笔可分为H，B和HB三个等级。
为保证同一图样上同类线型粗细一致，画粗实线 用的铅笔铅芯应磨削成截面为d×d（d为要画线 条的宽度）的四棱柱形；

《建筑工程识图》课程标准一、课程性质与任务《建筑工程识图》是建筑工程施工专业的专业核心课之一，通过对典型工作任务的调研，结合人才培养目标按照“工学结合”相对接的指导思想形成了本领域的施工过程化的课程标准。

《建筑工程识图》课程是建筑施工专业各工作岗位必须掌握的一门技能型基础课程，本课程涉足了施工技术、工程预算、施工监理以及资料整理等工作领域的课程，该课程标准的编制是采用以工作任务为引领、以工作过程为导向的体现项目实施过程的框架模式，使学生较为全面的了解建筑施工图的形成、培养及提高了学生的空间想象能力，让学生系统地掌握建筑施工图纸的绘制规则和方法，从而达到能够熟练识读建筑施工图的基本技能及绘制简单的建筑施工图的能力。

本课程主要对接的岗位有建筑工程施工专业的施工员、预算员、材料员、质检员、资料员以及建筑工程监理专业的监理员等工作岗位。

本课程的预备课程有《建筑构造》《建筑材料》，后续课程有《基础工程施工》《主体工程施工》《建筑装饰工程施工》《混凝土结构与平法识图》《施工组织设计编制》等。

本标准共划分为四个学习项目：施工图绘制、施工图知识准备、识读建筑施工图、识读结构工程图。

二、课程教学目标本课程的培养目标是使学生具有一定的空间想象能力，能应用建筑制图标准的基本规定和一般的工程物体的图示表达方法熟练地识读建筑工程施工图，以达到能够胜任施工员、技术员、质检员、材料员、资料员、绘图员等岗位（群）工作的需要。

在教学过程本着以学生为主体、教师为主导，以能力目标的实现为核心，培养学生具备专业能力、职业能力及社会能力等的技能目标。

（一）知识目标1.了解建筑制图国家标准关于图幅、线型、尺寸标注、比例、字体等的有关规定；2.掌握常用制图工具、仪器（图板、丁字尺、圆规、三角板等）的使用方法3.了解形体的正投影理论，熟悉点、线、面的投影特性和画法，掌握建筑形体的投影表达方法；4.了解轴测图的形成方法和轴测图的类型，掌握轴测投影图的基本画法；5.熟练掌握建筑施工图、结构施工图、标准图集等包含的内容及标准要求；5.熟练掌握识读建筑施工图及结构施工图的方法。
