钢筋项目施工实战记忆口诀(根据16G101改)

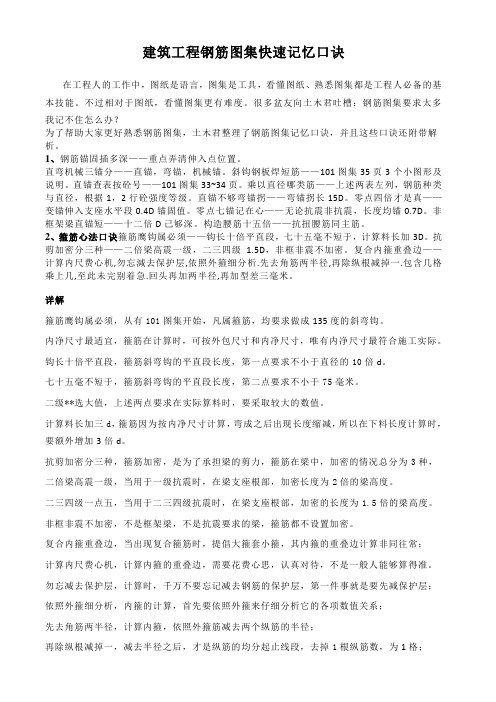

建筑工程钢筋图集快速记忆口诀在工程人的工作中，图纸是语言，图集是工具，看懂图纸、熟悉图集都是工程人必备的基本技能。

不过相对于图纸，看懂图集更有难度。

很多盆友向土木君吐槽：钢筋图集要求太多我记不住怎么办？为了帮助大家更好熟悉钢筋图集，土木君整理了钢筋图集记忆口诀，并且这些口诀还附带解析。

1、钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚，弯锚，机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行砼强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震，长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

2、箍筋心法口诀箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3D。

抗剪加密分三种——二倍梁高震一级，二三四级 1.5D，非框非震不加密。

复合内箍重叠边——计算内尺费心机,勿忘減去保护层,依照外箍细分析.先去角筋两半径,再除纵根减掉一.包含几格乘上几,至此未完别着急.回头再加两半径,再加型差三毫米。

详解箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。

二级**选大值，上述两点要求在实际算料时，要采取较大的数值。

计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。

抗剪加密分三种，箍筋加密，是为了承担梁的剪力，箍筋在梁中，加密的情况总分为3种，二倍梁高震一级，当用于一级抗震时，在梁支座根部，加密长度为2倍的梁高度。

钢筋施工实战记忆口诀根据G改内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）钢筋锚固心法总诀钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。

重点弄清伸入点位置。

直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在16G101-1图集第59页左侧中部。

直锚查表按砼号， 16G101-1图集第58页受拉钢筋锚固长度la，受拉钢筋抗震锚固长度laE。

乘以直径哪类筋，看上述两个表的左列，钢筋种类及抗震等级，根据第1、2行的混凝土强度等级及钢筋直径。

直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。

零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取倍的锚固长度。

弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。

上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。

机械锚固分三类，见101图集第59页左侧上部的6个小图形及说明文字。

弯钩钢板焊短筋，（a）（b）为弯钩，（c）（d）为短筋，（e）为钢板，(f)为螺栓锚头。

弯钩短筋长Nd，（a）90°弯钩的平直段长度为12d，（b）135°弯钩的平直段长度为5d，（c）短筋长度为5d，（d）末端两侧贴焊锚筋3d。

零点六锚记在心，无论抗震与非抗震，锚入长度均倍的基本锚固长度。

非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。

十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d。

腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d。

腰筋抗扭同主筋，抗扭腰筋的锚固长度与下部受力纵筋相同。

箍筋心法总诀二十二句箍筋鹰钩属必须，从有G101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

钢筋工顺口溜
钢筋工顺口溜
1、钢筋绞合时，先绞合后缩，缩得越紧越好。

2、钢筋拉拔时，要拉拔到指定的位置，不要超出拉拔要求。

3、钢筋弯曲时，要把钢筋固定在砧板上，慢慢弯曲，不要过度压折。

4、钢筋打螺母时，一定要用力拧紧，使之紧固。

5、钢筋铆接时，要把钢筋的两端分别放在两个铆钉上，然后用打钉机安装好。

6、钢筋熔焊时，用焊接机将钢筋熔合在一起，要熔接到指定的深度，不要过熔或熔接不足。

7、钢筋装配时，要按照图纸要求的尺寸精确地安装在梁柱上，确保钢筋的质量。

钢筋锚固心法总诀钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。

重点弄清伸入点位置。

直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在16G101-1图集第59页左侧中部。

直锚查表按砼号， 16G101-1图集第58页受拉钢筋锚固长度la，受拉钢筋抗震锚固长度laE。

乘以直径哪类筋，看上述两个表的左列，钢筋种类及抗震等级，根据第1、2行的混凝土强度等级及钢筋直径。

直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d 直角钩。

零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。

弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。

上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。

机械锚固分三类，见101图集第59页左侧上部的6个小图形及说明文字。

弯钩钢板焊短筋，（a）（b）为弯钩，（c）（d）为短筋，（e）为钢板，(f)为螺栓锚头。

弯钩短筋长Nd，（a）90°弯钩的平直段长度为12d，（b）135°弯钩的平直段长度为5d，（c）短筋长度为5d，（d）末端两侧贴焊锚筋3d。

零点六锚记在心，无论抗震与非抗震，锚入长度均0.6倍的基本锚固长度。

非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。

十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d。

腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d。

腰筋抗扭同主筋，抗扭腰筋的锚固长度与下部受力纵筋相同。

箍筋心法总诀二十二句箍筋鹰钩属必须，从有G101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。

钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。

重点弄清伸入点位置。

直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1图集第35页左侧中部。

直锚查表按砼号，101图集第33页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固长度。

乘以直径哪类筋，看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度等级。

直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。

零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。

弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。

上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。

机械锚固分三类，见101图集第35页左侧中部的3个小图形及说明文字。

斜钩钢板焊短筋，（a）为斜钩，（b）为钢板，（c）为短筋。

斜钩短筋长五d，（a）斜钩的平直段长度为5d，（b）钢板长宽5d，（c）短筋长度为5d。

零点七锚记在心，无论抗震与非抗震，锚入长度均0.7倍的锚固长度。

非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。

十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d。

腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d。

腰筋抗扭同主筋。

抗扭腰筋的锚固长度与下部受力纵筋相同。

箍筋心法总诀二十二句箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。

二级限制选大值，上述两点要求在实际算料时，要采取较大的数值。

计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。

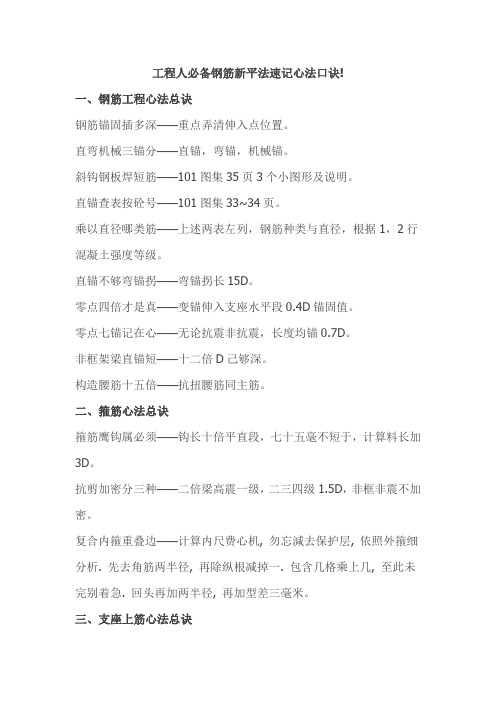

工程人必备钢筋新平法速记心法口诀!一、钢筋工程心法总诀钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚，弯锚，机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行混凝土强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震，长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

二、箍筋心法总诀箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3D。

抗剪加密分三种——二倍梁高震一级，二三四级1.5D，非框非震不加密。

复合内箍重叠边——计算内尺费心机, 勿忘減去保护层, 依照外箍细分析. 先去角筋两半径, 再除纵根减掉一. 包含几格乘上几, 至此未完别着急. 回头再加两半径, 再加型差三毫米。

三、支座上筋心法总诀支座上铁负弯矩——反梁弯矩则相反。

端头锚固是务必，伸入净跨有分别，端跨中跨须注意。

一排跨内三分一，二排跨内四分一，非框边跨五分一，所有中跨一样地，中跨两边取大值，跨度太小连一起。

四、吊筋心法总诀主次梁相交用吊筋——二十倍D上平伸，次梁两边各加五，下平总加十公分，斜长角度梁高取，八百毫米来划分，小于八百四十五，45度乘上1.414，60度乘上1.155，下料长度减四倍，高度平度多用心。

五、腰筋拉筋心法总诀腰筋拉筋不可分——拉筋定要钩箍筋，梁净高超四十五，梁的两侧设腰筋，腰筋间距规二百，腰筋作用字母分，构造腰筋G打头，抗扭腰筋前加N，构造腰锚十五D，抗扭腰锚同主筋，拉筋鹰钩与箍同，内尺外加两箍筋，间距加倍梅花点，预绑交叉要当心。

六、平法识图口诀大汇总1、平法识图总则口诀03G系列共七本，原有四本未出版，901系列有五本，累计共有十二册，可惜今年全作废，11G三本来替代。

别死记硬背钢筋知识点了，速记口诀才是王道！一钢筋工程心法总诀钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚，弯锚，机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行砼强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震，长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

二箍筋心法口诀箍筋鹰钩属必须钩长十倍平直段七十五毫不短于计算料长加3D抗剪加密分三种二倍梁高震一级二三四级1.5D非框非震不加密复合内箍重叠边计算内尺费心机勿忘減去保护层依照外箍细分析先去角筋两半径再除纵根减掉一包含几格乘上几至此未完别着急回头再加两半径再加型差三毫米详解箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。

上述两点要求在实际算料时，要采取较大的数值。

计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。

抗剪加密分三种，箍筋加密，是为了承担梁的剪力，箍筋在梁中，加密的情况总分为3种。

二倍梁高震一级，当用于一级抗震时，在梁支座根部，加密长度为2倍的梁高度。

二三四级一点五，当用于二三四级抗震时，在梁支座根部，加密的长度为1.5倍的梁高度。

非框非震不加密，不是框架梁，不是抗震要求的梁，箍筋都不设置加密。

复合内箍重叠边，当出现复合箍筋时，提倡大箍套小箍，其内箍的重叠边计算非同往常。

计算内尺费心机，计算内箍的重叠边，需要花费心思，认真对待，不是一般人能够算得准。

钢筋翻样流程翻样前：1．熟悉结构中说明，了解：抗震等级、搭接锚固值、钢筋接头形式、混凝土强度等级、4．后浇带5．集水井、排水沟二、???????地上部分：（一）柱（二）剪力墙1）??剪力墙2）??暗柱3）??连梁5）墙下加强筋6）??节点、大样图7）??天沟（五）楼梯（六）水箱三、???????构造配筋1）构造柱2）砖墙与柱拉结筋页，受拉钢筋抗震锚固长度。

乘以直径哪类筋，???看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度等级。

直锚不够弯锚拐，???当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。

零点四倍才是真，???当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。

弯锚拐长十五d，???当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。

上铁下铁力千钧，???无论上排纵筋和下排纵筋，对于框架梁，在端箍筋心法总诀二十二句箍筋鹰钩属必须，???从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，???箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，???箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，???箍筋斜弯钩的平直段长度，第二点要求不小于的重叠边计算非同往常，计算内尺费心机，???计算内箍的重叠边，需要花费心思，认真对待，不是一般人能够算得准。

勿忘减去保护层，???计算时，千万不要忘记减去钢筋的保护层，第一件事就是要先减保护层，依照外箍细分析，???内箍的计算，首先要依照外箍来仔细分析它的各项数值关系，先去角筋两半径，???计算内箍，依照外箍筋减去两个纵筋的半径，支座上筋心法总诀支座上铁负弯矩，???负弯矩钢筋，除反梁以外，通常均设置在支座的上部，反梁则正相反，端头锚固是务必，???负弯矩钢筋，在梁端头的锚固十分重要，千万不可轻视，伸入净跨有分别，???负弯矩钢筋，伸入梁内净跨度的尺寸是有分别的，端跨中跨须注意，???区别在于，一排和二排的不同，还有端跨和中此为负弯心法诀，???这是负弯矩钢筋心法重要口诀，众位**须在意。

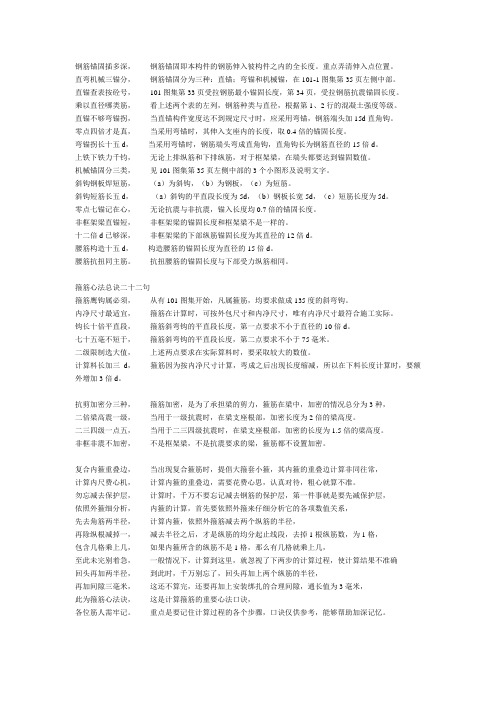

钢筋施工实战记忆口诀（根据16G101改）钢筋锚固心法总诀钢筋锚固插多深，钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。

重点弄清伸入点位置。

直弯机械三锚分，钢筋锚固分为三种：直锚；弯锚和机械锚，在16G101-1图集第59页左侧中部。

直锚查表按砼号，16G101-1图集第58页受拉钢筋锚固长度la，受拉钢筋抗震锚固长度laE。

乘以直径哪类筋，看上述两个表的左列，钢筋种类及抗震等级，根据第1、2行的混凝土强度等级及钢筋直径。

直锚不够弯锚拐，当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。

零点四倍才是真，当采用弯锚时，其伸入支座内的长度，取0.4倍的锚固长度。

弯锚拐长十五d，当采用弯锚时，钢筋端头弯成直角钩，直角钩长为钢筋直径的15倍d。

上铁下铁力千钧，无论上排纵筋和下排纵筋，对于框架梁，在端头都要达到锚固数值。

机械锚固分三类，见101图集第59页左侧上部的6个小图形及说明文字。

弯钩钢板焊短筋，（a）（b）为弯钩，（c）（d）为短筋，（e）为钢板，(f)为螺栓锚头。

弯钩短筋长Nd，（a）90°弯钩的平直段长度为12d，（b）135°弯钩的平直段长度为5d，（c）短筋长度为5d，（d）末端两侧贴焊锚筋3d。

零点六锚记在心，无论抗震与非抗震，锚入长度均0.6倍的基本锚固长度。

非框架梁直锚短，非框架梁的锚固长度和框架梁不是一样的。

十二倍d已够深，非框架梁的下部纵筋锚固长度为其直径的12倍d。

腰筋构造十五d，构造腰筋的锚固长度为直径的15倍d。

腰筋抗扭同主筋，抗扭腰筋的锚固长度与下部受力纵筋相同。

箍筋心法总诀二十二句箍筋鹰钩属必须，从有G101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。

【分享】钢筋图集速记口诀钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚，弯锚，机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行砼强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震，长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

箍筋心法口诀箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3D。

抗剪加密分三种——二倍梁高震一级，二三四级1.5D，非框非震不加密。

复合内箍重叠边——计算内尺费心机,勿忘減去保护层,依照外箍细分析.先去角筋两半径,再除纵根减掉一.包含几格乘上几,至此未完别着急.回头再加两半径,再加型差三毫米.详解箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。

内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。

钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。

七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。

二级**选大值，上述两点要求在实际算料时，要采取较大的数值。

计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。

抗剪加密分三种，箍筋加密，是为了承担梁的剪力，箍筋在梁中，加密的情况总分为3种，二倍梁高震一级，当用于一级抗震时，在梁支座根部，加密长度为2倍的梁高度。

二三四级一点五，当用于二三四级抗震时，在梁支座根部，加密的长度为1.5倍的梁高度。

非框非震不加密，不是框架梁，不是抗震要求的梁，箍筋都不设置加密。

复合内箍重叠边，当出现复合箍筋时，提倡大箍套小箍，其内箍的重叠边计算非同往常，计算内尺费心机，计算内箍的重叠边，需要花费心思，认真对待，不是一般人能够算得准。
