第3单元：实训-路由器访问与配置

路由器实训报告第一部分：引言在网络通信中，路由器是一种关键设备，负责将数据包从一个网络传输到另一个网络。

为了更好地了解并掌握路由器的工作原理和配置方法，我们进行了一次路由器实训。

本报告将详细介绍我们的实训内容、实训过程以及实训结果。

第二部分：实训目标我们的实训目标是通过实际操作，掌握以下内容：1. 路由器的基本概念和工作原理；2. 路由器的配置和管理方法；3. 路由器的故障排除和维护。

第三部分：实训内容在实训中，我们按照以下步骤进行操作：1. 硬件准备：购买路由器，并将其与电脑进行连接；2. 路由器的初始化配置：通过命令行界面（CLI）或Web界面，进行路由器的基本配置；3. 路由器的路由配置：配置路由表，使路由器能够正确地将数据包转发到目标网络；4. 网络连接测试：通过ping命令或其他工具，测试路由器与其他网络设备的连通性；5. 故障排除与维护：模拟一些常见的故障情况，如链路故障、IP地址冲突等，然后通过相应的方法进行排除和修复。

第四部分：实训过程在实训过程中，我们遇到了一些挑战：1. 基础知识不足：由于我们对路由器的了解相对较少，刚开始时遇到了一些困难。

但通过阅读相关资料和请教老师，逐渐弥补了这方面的不足；2. 配置命令复杂：路由器的配置命令较为复杂，需要熟悉并记忆各种命令及其参数。

通过反复练习和实际操作，我们逐渐掌握了常用命令；3. 故障排除难度大：在模拟故障排除时，由于故障种类繁多，有时需要一定的经验和思维逻辑才能找到问题所在。

通过和同学的讨论和老师的指导，我们逐渐提高了故障排除的能力。

第五部分：实训结果通过本次路由器实训，我们取得了以下成果：1. 理论知识掌握：我们对于路由器的基本概念和工作原理有了更深入的理解；2. 配置能力提升：我们学会了通过命令行界面或Web界面对路由器进行配置和管理；3. 故障排除技巧：通过模拟故障情况，我们掌握了一些故障排除的方法和技巧；4. 团队合作能力：在实训中，我们相互帮助、互相学习，提高了团队合作的能力。

计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。

二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。

Console控制电缆。

本次使用cisco packet tracer进行仿真。

三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。

3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。

四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。

一、实训背景与目的随着信息技术的飞速发展，网络技术在各行各业中的应用越来越广泛。

为了使学生更好地掌握网络设备配置与管理的基本技能，提高学生的实际操作能力，本次实训旨在通过路由器配置的实训，使学生了解路由器的基本原理、配置方法以及网络故障排除技巧。

二、实训环境与设备1. 实训环境：- 操作系统：Windows Server 2012- 路由器：华为AR2200系列路由器1台- 交换机：华为S5700系列交换机2台- 计算机客户端：PC Server 332. 实训设备：- 路由器：华为AR2200-01- 交换机：华为S5700-02、华为S5700-03- 计算机客户端：PC Server 33三、实训内容与步骤1. 路由器基本配置（1）登录路由器使用Console线连接路由器的Console口和计算机的串口，通过PuTTY软件配置路由器。

（2）设置基本参数- 配置设备名称- 配置设备IP地址- 配置管理密码（3）配置接口参数- 配置接口IP地址- 配置接口类型（如：VLAN接口、以太网接口）2. 路由协议配置（1）静态路由配置- 配置目标网络地址- 配置下一跳路由器IP地址（2）动态路由协议配置- 配置OSPF协议- 配置BGP协议3. VLAN配置（1）创建VLAN- 创建VLAN 10- 创建VLAN 20（2）配置VLAN接口- 将接口0/0/1分配给VLAN 10- 将接口0/0/2分配给VLAN 20（3）配置VLAN IF- 配置VLAN IF 10- 配置VLAN IF 204. 路由器安全配置（1）配置访问控制列表（ACL）- 配置入站ACL（2）配置IP地址过滤- 配置IP地址过滤规则- 配置IP地址过滤应用四、实训总结与收获通过本次路由器配置实训，我收获颇丰，具体如下：1. 加深了对路由器基本原理的理解：通过实际操作，我深刻理解了路由器的工作原理，包括路由选择、转发数据包等。

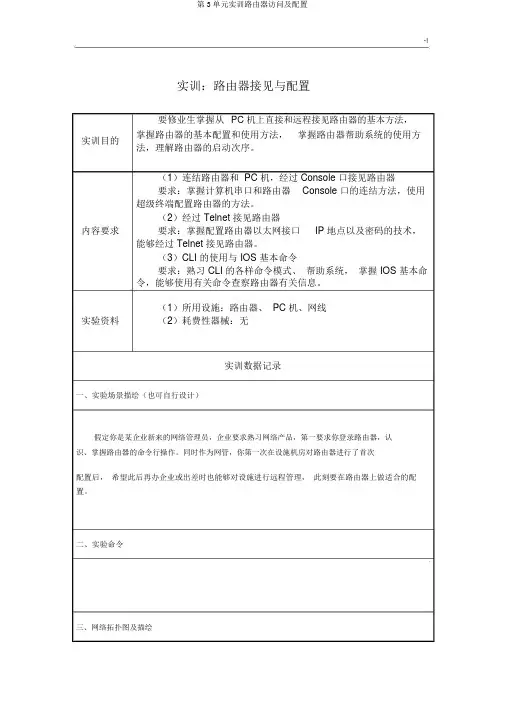

-!实训：路由器接见与配置要修业生掌握从PC 机上直接和远程接见路由器的基本方法，实训目的掌握路由器的基本配置和使用方法，掌握路由器帮助系统的使用方法，理解路由器的启动次序。

（1）连结路由器和 PC 机，经过 Console 口接见路由器要求：掌握计算机串口和路由器Console 口的连结方法，使用超级终端配置路由器的方法。

（2）经过 Telnet 接见路由器内容要求要求：掌握配置路由器以太网接口IP 地点以及密码的技术，能够经过 Telnet 接见路由器。

（3）CLI 的使用与 IOS 基本命令要求：熟习 CLI 的各样命令模式、帮助系统，掌握 IOS 基本命令，能够使用有关命令查察路由器有关信息。

（1）所用设施：路由器、 PC 机、网线实验资料（2）耗费性器械：无实训数据记录一、实验场景描绘（也可自行设计）假定你是某企业新来的网络管理员，企业要求熟习网络产品，第一要求你登录路由器，认识、掌握路由器的命令行操作。

同时作为网管，你第一次在设施机房对路由器进行了首次配置后，希望此后再办企业或出差时也能够对设施进行远程管理，此刻要在路由器上做适合的配置。

二、实验命令三、网络拓扑图及描绘四、实验步骤 步骤及简述：路由器基本配置（一）： 实验拓补图1、用标准 console 线缆连结计算机的串口和路由器的 console 口，在计算机上启用超级终 端，并配置超级终端的参数，使计算机与路由器经过 console 口成立连结；2、配置路由器的管理 IP 地点，并为 telnet 用户配置用户名和登录口令。

配置计算机的 IP地点 ( 与路由器管理 IP 地点在同一个网段 ) ，经过网线将计算机和路由器相连，经过计算机 telnet 到路由器长进行查察配置； 3、改正路由器的主机名；4、擦除配置信息、保留配置信息、显示配置信息；5、显示目前配置信息；6、显示历史命令 :Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface fa0/0Router(config-if)#no shutdowfa0/0 端口%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN:Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exit// 改正路由器主机名Router(config)#hostname R1R1(config)#enable password 123456 // 设置进入特权模式密码R1(config)#line vty 0 4// 设置 telnetR1(config-line)#password abc123 远程登录密码R1(config-line)#login R1(config-line)#exitR1(config)#interface fa0/0% Incomplete command.// 配置路由器的管理 IP地点// 开启端口R1(config-if)#no shutdownR1(config-if)#end%SYS-5-CONFIG_I: Configured from console by console R1#PC 端登录测试 :2 1 、考证进入特权模式的密码// 路由器端口默认封闭，开启Switch>enPassword:2、考证 telnet远程登录密码a.给 PC机设置 IP 地点b、翻开Command Prompt路由器基本配置二：拓补构造图1、用标准console线缆连结计算机1的串口和路由器的的 fastetrernet和路由器的fastethernet 0/0口，用console口，用交错线连结计算机V.3.5 线缆连结来个路由器的serial22/0 接口。

第3单元：实训-路由器管理1. 简介本文档旨在介绍实训项目中的路由器管理内容。

在本单元中，我们将研究如何管理和配置路由器，以确保网络的正常运行和安全性。

2. 路由器管理步骤以下是路由器管理的基本步骤：步骤一：连接到路由器首先，确保您已经正确地连接到路由器。

使用网线将您的计算机连接到路由器的LAN口，或者通过Wi-Fi连接到路由器的无线网络。

步骤二：访问路由器管理界面打开您的网络浏览器，输入路由器的IP地址。

通常，路由器的IP地址为192.168.1.1或192.168.0.1，但可能会因品牌和型号的不同而有所变化。

如果您不确定路由器的IP地址，可以查找路由器的用户手册或通过其他方式获取。

步骤三：登录路由器管理界面输入路由器管理界面的用户名和密码。

如果您是第一次登录，默认的用户名和密码可能是admin/admin或admin/password，但请注意这可能因型号而有所不同。

如果您已经更改了用户名和密码，使用您的自定义凭据进行登录。

步骤四：配置路由器设置一旦登录成功，您将进入路由器管理界面。

在这里，您可以配置路由器的各种设置，包括网络连接、安全性和无线设置等。

根据您的需求进行相应的配置，并确保保存所做的更改。

步骤五：保存并重启路由器在您完成所有配置后，记得保存更改并重启路由器。

这将使配置生效并确保路由器以新的设置重新启动。

3. 路由器管理的注意事项在进行路由器管理时，需要注意以下事项：- 确保您只在必要时更改路由器的设置，并且对所做的更改有明确的理解。

- 不要共享您的路由器管理凭据给其他人。

- 定期检查和更新路由器的固件，以确保最新的安全性和功能。

- 根据需要配置路由器的防火墙和安全设置，以防止未经授权的访问和恶意活动。

以上是路由器管理的基本步骤和注意事项。

通过适当的管理和配置，您可以确保路由器的正常运行和网络的安全性。

如需更多帮助，请参考路由器的用户手册或咨询相关专业人员。

以上内容供参考，具体操作请根据实际情况和设备要求进行。

第3单元：实训-静态路由器本文档将介绍关于静态路由器的实训，包括定义、功能和配置。

1. 定义
静态路由器是一种网络设备，用于将数据包从一个网络传输到
另一个网络。

它使用用户手动配置的静态路由表来确定最佳路径，
并将数据包转发到目标网络。

2. 功能
静态路由器具有以下功能：
- 数据传输：静态路由器可以传输数据包从一个网络到另一个
网络，确保数据的正确传递。

- 路由选择：静态路由器使用静态路由表来决定数据包的转发
路径，保证数据包按照最佳路径传输。

- 网络分割：静态路由器可以将大型网络分割成多个较小的子
网络，提高网络性能和管理的灵活性。

3. 配置
配置静态路由器需要以下步骤：
1. 连接设备：将静态路由器与网络设备进行物理连接，确保连接的稳定性。

2. 登录路由器：通过使用默认的管理员账号和密码登录静态路由器的管理界面。

3. 配置接口：设置静态路由器的接口参数，包括IP地址、子网掩码等。

4. 创建路由表：手动创建静态路由表，并配置目标网络和下一跳地址。

5. 激活路由：启用静态路由表，使其生效并开始路由数据包。

结论
实训中学习和配置静态路由器是理解和掌握网络路由的重要一步。

通过了解静态路由器的定义、功能和配置步骤，我们可以更好
地理解和使用静态路由器来优化网络性能和提供稳定的数据传输服务。

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络管理能力。

二、实训内容1. 路由器基本配置2. 路由协议配置3. NAT配置4. 防火墙配置三、实训环境1. 路由器：华为AR系列路由器2. 计算机网络：局域网环境，包含两台计算机和一台路由器3. 网络设备：直通线、交叉线、网线等四、实训步骤1. 路由器基本配置（1）连接路由器使用直通线将计算机与路由器的Console口连接，使用交叉线将路由器的Eth0/0接口与交换机连接。

（2）配置路由器在计算机上使用PuTTY或其他串口通信软件，连接到路由器的Console口。

（3）登录路由器输入用户名和密码，登录到路由器。

（4）配置基本参数```[Huawei]sysname Router[Router]display version[Router]display ip interface brief[Router]interface gigabitethernet 0/0[Router]ip address 192.168.1.1 24[Router]quit[Router]save```2. 路由协议配置（1）静态路由配置```[Router]ip route-static 192.168.2.0 24 192.168.1.2 ```（2）动态路由配置（OSPF）```[Router]ospf 1[Router-ospf-1]router-id 192.168.1.1[Router-ospf-1]network 192.168.1.0 0.0.0.255 area 0 [Router-ospf-1]network 192.168.2.0 0.0.0.255 area 0 ```3. NAT配置（1）NAT基本配置```[Router]nat public 192.168.2.0 255.255.255.0[Router]nat inside 192.168.1.0 255.255.255.0[Router]nat address-group 1 192.168.2.0 255.255.255.0[Router]nat address-group 2 192.168.1.0 255.255.255.0[Router]ip nat inside source static 192.168.1.1 192.168.2.1```（2）NAT转换规则配置```[Router]ip nat rule 1 192.168.1.0 255.255.255.0 192.168.2.0255.255.255.0```4. 防火墙配置（1）防火墙基本配置```[Router]firewall enable[Router]firewall filter```（2）防火墙规则配置```[Router-firewall]rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255[Router-firewall]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255```五、实训结果通过本次实训，成功配置了路由器的基本参数、路由协议、NAT和防火墙。

实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识，并通过实际操作加深对路由器配置的理解。

2.实验材料- 一台路由器（型号：X）- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接，确保连接稳定。

3.2 登录路由器打开浏览器，在地质栏输入路由器默认的管理界面地质（通常为192.168.1.1），按下回车键访问。

3.3 登录认证填写路由器的管理账号和密码，登录按钮进行登录认证。

3.4 路由器基本设置在路由器管理界面中，找到基本设置选项。

3.4.1 修改路由器名称路由器名称选项，输入新的路由器名称，保存设置。

3.4.2 设置管理员密码管理员密码选项，输入新的管理员密码，保存设置。

3.4.3 设置LAN（局域网）口IP地质LAN口设置选项，输入新的LAN口IP地质和子网掩码，保存设置。

3.4.4 设置WAN（广域网）口配置WAN口设置选项，选择连接类型（如DHCP、PPPoe等），根据实际需求输入相关参数，保存设置。

3.5 网络设置在路由器管理界面中，找到网络设置选项。

3.5.1 设置静态IP如果需要为特定设备分配静态IP，静态IP设置选项，输入设备的MAC地质和IP地质，保存设置。

3.5.2 设置端口转发如果需要将特定端口映射到特定设备上，端口转发设置选项，输入端口号和设备IP地质，保存设置。

3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上，DMZ主机设置选项，输入设备的IP地质，保存设置。

4.实验结果经过以上步骤配置后，路由器的基本设置已完成。

5.实验总结通过本实验，我们掌握了路由器的基本配置方法，了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。

附件：本文档无附件。

法律名词及注释：- 管理账号：路由器管理界面的账号，用于登录认证并进行路由器配置。

- 管理密码：路由器管理界面的密码，用于登录认证并进行路由器配置。

实验三路由器的连接和配置一、实验目的通过本实验，学习路由器的基本配置，了解路由器的基本性能以及在网络中的应用，加深对路由器工作原理的理解。

二、实验任务1、了解华为模拟软件的基本功能。

2、通过华为模拟软件熟悉路由器的基本配置过程以及配置命令。

3、掌握路由器的基本配置。

4、熟悉单臂路由的配置方法。

三、实验环境软件环境：华为模拟软件。

四、实验课时和类型1、课时：2课时2、类型：既能训练型五、实验内容（要求画出实验拓扑结构，写出实验过程和实验结果）如路由器的基本配置的实验步骤：1、配置主机的IP地址。

2、配置路由器端口的IP地址。

（测试IP地址之间的连通性并记录测试结果）3、设置主机的网关。

（再测试IP地址之间的连通性掌握路由器的基本配置）单臂路由的实验过程略。

实验四静态路由和默认路由一、实验目的通过本实验，学习静态路由和默认路由的基本配置，理解静态路由和默认路由的区别。

二、实验任务1、掌握两个路由器的静态路由的配置方法。

2、掌握三个路由器的静态路由的配置方法。

3、掌握默认路由的配置方法。

三、实验环境软件环境：华为模拟软件。

四、实验课时和类型1、课时：2课时2、类型：既能训练型五、实验内容（要求画出实验拓扑结构，写出实验过程和实验结果）如两个路由器的静态路由的实验步骤1、配置主机的IP地址。

2、配置路由器端口的IP地址。

3、设置主机的网关。

4、设置一条静态路由。

（测试所有网络的连通性并记录测试结果）5、再设置一条静态路由。

（测试所有网络的连通性并记录测试结果）三个路由器的静态路由以及默认路由的实验过程略。

六、实验思考题1、假设主机A和B连接在不同的路由器上，如果只配置了一条静态路由，使主机A能ping通主机B，此时主机B也能ping通主机A吗？2、静态路由和默认路由有什么区别？3、如果在同一个路由器中设置了两条默认路由，会出现什么情况？。

第3单元：实训-路由器配置简介
该文档提供了第3单元实训中路由器配置的详细步骤和指导。

通过按照以下步骤配置路由器，您将能够成功完成实训任务。

步骤一：连接路由器
1. 将路由器的电源线插入电源插座，并打开路由器的电源开关。

2. 使用网络线将电脑与路由器连接起来。

确保网络线正确连接
到路由器的以太网端口。

步骤二：访问路由器配置界面
1. 打开您的浏览器，输入路由器的默认 IP 地址（如
192.168.1.1）。

2. 在弹出的登录界面中，输入默认用户名和密码进行登录。

步骤三：配置路由器
1. 在路由器管理界面中，导航到 "设置" 或 "配置" 选项。

2. 根据您的网络要求，进行以下配置：
- 配置无线网络：设置网络名称（SSID）和密码。

- 配置网络类型：选择静态 IP 或动态 IP。

- 配置端口转发：根据需要设置端口转发规则。

- 配置无线路由器模式：选择路由器的工作模式（如路由器、接入点等）。

步骤四：保存配置并重启路由器
1. 在路由器管理界面中，找到 "应用" 或 "保存" 选项，并点击保存所做的配置更改。

2. 等待几秒钟，让路由器重新启动并应用新的配置。

结论
本文档提供了第3单元实训中路由器配置的步骤和指导。

通过按照以上步骤完成路由器配置，您将能够成功完成实训任务。

如有任何问题，请参考相关文档或寻求专业技术支持。
