大跨度张弦梁—预应力钢结构施工随着我国社会的进步与生产力的发展，建筑业设计与施工水平不断提高，大跨度张弦梁也逐渐在国内的大型建筑物，特别是诸如体育馆、会展中心的屋盖工程中采用，它具有结构合理、减少结构用钢量等优点。
关键词：大跨度张弦梁焊接吊装一、工程概况：某文化会展中心钢屋盖即采用了该结构体系，施工单位负责钢结构屋盖的构件加工及构件安装，成功的完成了加工及安装任务。
工程采用了放射状撑杆弦支梁结构，跨度48米，总长度137米，水平投影面积6576M2，总用钢量578.8T。
依托施工技术经验与高校雄厚的理论技术能力相结合，对施工全过程进行整体模拟，圆满的完成了工程施工任务，取得了显著的经济和社会效益。
经有关部门确认，本工程整体施工技术达到国内先进水平。
二、大跨度张弦梁的施工安装方法1、工程特点：对焊缝进行分类，重点攻克铸钢件与80厚钢板坡口节点设计及焊接工艺要求，采用CO2半自动气体保护焊的方法，编制合理的焊接程序，控制焊接变形和消除焊接应力，成功的解决了铸钢件与80厚钢板焊接的难题，采用超声波和X光拍片的探伤工艺，对出厂焊缝进行了100%探伤，保证了焊接质量。
根据迁安市文化会展中心钢结构屋盖工程的特点，采用计算机对整个吊装过程进行模拟分析，确定张弦梁采用现场拼装索具一次张拉吊装就委、高空拼装索具二次张拉成型的施工工艺，本公司采用26m长的钢管桁架扁担来解决张弦梁的吊装问题，张弦梁采用工厂分段制作，现场在地面所搭设工作平台上组装成形，整榀张弦梁吊装就位的施工工艺。
采用本工法不仅减少了大量临时脚手架支撑用量，而且减少了高空作业，减低了施工难度，有效的保证了施工质量和施工工期。
采用ANSYS软件对张弦梁的吊装过程进行模拟分析，得出拉索预应力建议值。
、2、工艺原理（1）、组织专家对焊接难度进行综合评估，而后先进行试件的加工、探伤及实验，由此确定焊接程序、坡口选择、焊接变形控制及焊接应力消除等几个关键点，对构件的焊接进行指导。
大跨度预应力张弦桁架结构设计与施工要点分析现如今，钢结构已经在建筑领域得到了广泛推广和应用，通过预应力技术，能够有效改善大跨度空间结构刚度，是一种新型的建设体系。
对此，本文首先对预应力大跨度空间钢结构进行了介绍，然后以大道速滑馆为研究对象，对大跨度预应力张弦桁架结构设计施工要点进行了详细探究，以期为类似工程提供借鉴。
标签：大跨度；张弦桁架结构；施工1、引言鋼结构自身稳定性较高，因此在建筑行业中，钢结构的使用十分普遍，钢结构未来的发展也会被人们所重视。
预应力大跨度空间钢结构的运用功能在房屋建设当中具有不可或缺的地位，因此对预应力大跨度空间钢结构施工要点进行详细探究具有十分重要的现实意义。
2、预应力大跨度空间钢结构概述现如今，在大型建筑工程施工中，预应力大跨度空间钢结构十分常见，具有承重性能强、刚度性能好、延伸性好、施工便捷等应用优势。
在以往大型建筑工程施工中，一般采用混凝土结构模式，但是，由于混凝土的结构模式采用单向板结构，因此，混凝土结构会随着空间的跨度增加而使楼板的厚度随之增加，而在工程计划中，所使用的钢筋数量无法满足厚度增加所带来的重量。
因此，在大型建筑工程施工中，可以应用预应力大跨度空间钢结构，这样不仅能够提高施工质量，而且还能够保证施工进度。
3、工程概况大道速滑馆钢主体结构形式为张弦桁架结构形式，张弦桁架与横向联系桁架组成屋盖钢结构系统。
建筑长度约为189.8m、宽度约为109.4m，高度最高为40.28m，最低为25.980m。
屋盖钢结构主要受力结构为张弦桁架通过支座落在混凝土柱顶上，桁架结构为倒置三角形桁架，张弦桁架最大跨度89.4m。
桁架节点一般采用相贯焊接节点、张弦桁架采用预应力索连接节形式。
根据钢结构设计图纸，山墙钢架由弦杆、横杆、撑杆及腹杆构成，钢材截面规格均为矩形管。
钢架与混凝土柱中预埋件焊接形式连接。
4、大跨度预应力张弦桁架结构设计与施工4.1钢结构吊装张弦桁架吊装方法：主桁架在场外指定区域地面胎架分成三段拼装，拼装好后搭设支撑架将三段桁架合拢成一整榀桁架，穿索张拉至50%，320吨履带吊（主臂工况）双机抬吊挪位安装。
大跨度张弦梁安装及张拉施工关键技术陈羲【摘要】厦门国际会展中心三期部分屋盖结构体系采用大跨度张弦梁结构,跨度最大达97m,单榀重量达60t.施工中采用“分段预拼装、两榀同时预应力张拉”的施工方案.同时利用非线性有限元法分析,采用迭代法,模拟预应力张拉过程张弦梁的状态,可为同类工程提供一定的借鉴经验.【期刊名称】《福建建筑》【年(卷),期】2014(000)005【总页数】3页(P78-80)【关键词】张弦梁;大跨度;质量控制;张拉数值控制【作者】陈羲【作者单位】厦门联发(集团)房地产有限公司福建厦门361012【正文语种】中文【中图分类】TU758.121 工程总概况该工程位于厦门市前埔会展片区。
工程总建筑面积11.47万m2，其中地上建筑面积7.37万m2;地下建筑面积4.1万m2。
主楼一层分为4个展厅(M、N、O、P)，其中M、N展厅屋盖采用大跨度张弦梁结构，跨度分别为97m和70m，用钢总量约2600吨，钢结构施工面积约14000m2。
M展厅屋盖共有12榀主张弦桁架，分布在6－17轴，每榀重约60吨，桁架截面轴线高度2m，纵向由6道次桁架及刚性支撑将两榀张弦桁架连接成稳定的结构体系。
N展厅屋盖共有7榀主张弦桁架，分布在20－26轴，每榀重约33吨，桁架截面轴线高度1.5m，纵向由5道次桁架及刚性支撑将两榀张弦桁架连接成稳定的结构体系。
主桁架两端由成品支座(一端为固定支座，一端为滑动支座)与混凝土柱通过预埋件焊接相连接，形成稳定的空间结构。
2 工程质量技术控制要点及难点(1)张弦梁在全过程(包括从原材料采购到完成吊装)的质量控制要点。
(2)张弦梁在吊装前通过相关软件进行仿真计算。
(3)预应力张拉过程对张拉力的逐级控制，以及张拉过程中对跨中位移变形值的监控，确保满足设计要求。
针对上述几点，本文结合厦门会展中心三期张弦梁施工全过程对各个环节的控制要点及难点展开讨论，希望能为同类工程积累更多的经验。
哈尔滨市国际会展中心结构与荷载分析作者：程路岩来源：《教育教学论坛》 2014年第23期程路岩（东北林业大学土木工程学院，黑龙江哈尔滨150000）摘要：哈尔滨会展中心主馆是一展览类的建筑，结构设计比较合理且有特色，对以后类似建筑可起到参照作用。
本文着重阐述了张弦桁架结构设计和主馆设计中的荷载作用分析及参数选择。
关于张弦桁架结构，上网查阅了相关资料，对该结构的一些设计特点进行了叙述；而荷载分析部分主要参照老师所讲，介绍了各个荷载（结构自重、屋面及天窗荷载、屋面活荷载或雪荷载、风荷载、温度及地震作用、预应力）概念，而后针对主馆进行分析。
关键词：张弦桁架；玻璃幕墙；荷载；结构设计中图分类号：TU312+1 文献标志码：A 文章编号：1674-9324（2014）23-0153-03一、建筑概述哈尔滨国际会展体育中心坐落于黑龙江省哈尔滨市南岗区红旗大街，它是集会议、展览和体育功能于一体的综合型公共设施，此会展中心从总体上分为三大独立建筑单元：结构形式相同的展览大厅、训练馆、万人体育馆相连成一体的主体建筑（下文中简称为主馆），五万人体育场，国际会议中心（酒店），整体建筑呈U形。
本文主要介绍主馆部分。

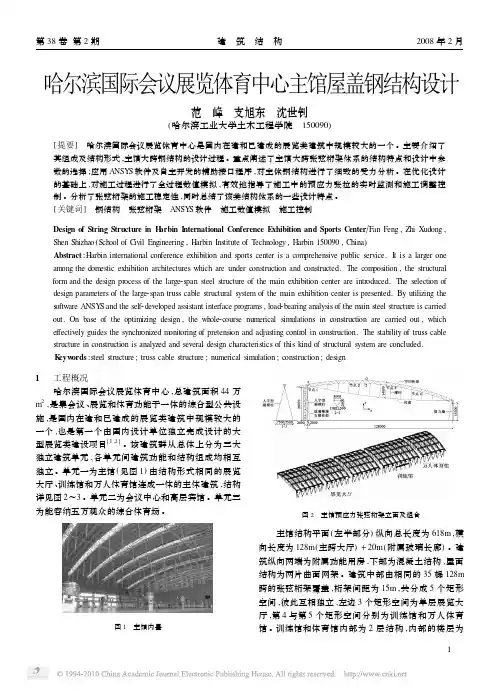

二、结构体系与主要结构形式（一）结构体系介绍会展中心主馆总建筑面积约为22万m2，其纵向总长度为618m，横向长度为128m（主跨大厅）+20m（附属玻璃长廊），建筑纵向两端为附属功能用房，下部为混凝土结构，屋面结构为两片曲面网架。
整个主馆建筑四周均由玻璃幕墙围合。
1.主跨大厅。
主馆中心部分全长510m，采用一端简支于混凝土柱、一端简支于人形摇摆柱的大跨度张弦桁架（跨度128m）来满足建筑大空间要求，这是目前国内张弦桁架结构项目中跨度最大的一个。
其屋盖结构由35张弦桁架组成，桁架总长达140m，间距为15m，共分成5个矩形空间，它们彼此互相独立，左边3个矩形空间为单层展览大厅，第4与第5个矩形空间分别为训练馆和体育馆。
哈尔滨会展体育中心张弦桁架预应力拉索施工高飞李维滨郭正兴施俊（东南大学土木工程学院，南京210096）[摘要] 本文介绍了哈尔滨会展体育中心张弦桁架预应力拉索施工的全过程以及在该施工过程中需注意的若干问题和难点，分析了张拉过程中张拉力与变形的关系，并提出了在类似张弦桁架预应力拉索施工几点建议。
[关键词]张弦桁架预应力索胎架张拉1、工程概况哈尔滨国际会展体育中心工程总用地面积63万平方米，由1#国际会展体育中心（国际展览中心、万人体育馆、综合训练馆）、2#5万人体育场、3#国际会议中心（宾馆）、停车场130m，该工程为黑龙江省、哈尔滨市重点工程建设项目，建设单位为哈尔滨市国际会展体育中心有限公司，设计单位为黑龙江省建筑设计研究院，监理单位为广州珠江监理公司。
该工程的钢结构制安工程内容有：展览大厅、综合训练馆及体育馆屋盖索拱及其支撑钢结构，平面尺寸510米×138米，有35榀主桁架（张弦桁架），还包括支撑、支撑张弦桁架的人字型摇摆柱、过街道支撑人字型柱桁架、支撑桁架，钢结构制安约12000吨。
张弦桁架跨度为128米，两端支座分别设在A21、H列轴线上。
其中，A21列支座位于14.6米标高的砼柱头上，H列支座位于-0.05米标高的砼平台上，人字形柱顶部标高为28.972米。
桁架顶部最高点标高为吨；2哈尔滨国际会议展览中心有35榀跨度为128米的张弦桁架，单榀自重约175吨，下弦为397Φ7拉索施工的总体程序为：放索→穿索→张拉索。
放索指索的展开，即将索放直置于胎架下方；穿索包括两个索头穿过鼓形节点及铸钢节点，并安装好张拉千斤顶。
2.1 放索张弦桁架两端轴线为G轴（南）和A21轴（北），索的放线架放置在G轴外，卷扬机放2．放线架就位和索盘吊装用吊机将放线架吊至已放出点位。
吊机将索从运输设备卸下，即堆放在放线架附近，外侧锚具朝上，索盘安装时只需用吊机将索垂直吊起安放至放线架即可。
3．开盘索展开前，索体缠绕盘成环形，锚具处用钢丝绳捆住，在去除钢丝绳的瞬间，弯曲的索有个能量释放的过程，锚具可能法向打出，易危及工人安全，因此在释放前须用枕木垫住锚具。
4．放索用电动卷扬机上的钢丝绳拉住钢索出头端的锚杯并收紧，开动牵引卷扬机。
锚杯较重，约800公斤，因此在牵引钢索过程中应及时将锚杯安放在专用小车上，由于施工场地为碎石2.2 穿索1．索牵引程序先将离卷扬机近处的索头安装就位，再安装另一端，第一个索头就位相对较容易，在索体未进鼓形节点时用一只3t葫芦将索头位置吊起，微调至节点孔内，同时千斤顶进行牵引即）。
用一根Φj15钢铰线牵引，施工中根据千斤顶油压得知，实际牵应力在120KN左右，牵引设备采用YCQ23型前卡千斤顶。
YCQ23型前卡千斤顶原本为适应单根无粘接预应力筋张拉和事故处理的需要，设计成前卡轻便型，具有性能优良，重量轻，操作方便，工具锚夹片重复使用次数多等特点，而且前卡式千斤顶张拉速度快，所以比较适合牵引。
由于单根钢铰线牵引，保险系数不大，所以另外加了一根安全钢铰线，只锚固不张拉。
牵引过程中及时收紧安全钢铰线，如果牵引钢铰线出意外，第二根钢铰线起到安全索的作用。
3．安装索球在锚杯牵引到位，旋上锚环临时固定后，将索球运至各相应的撑杆节点下，组织施工人员按索体上标识的索球安装位置进行索球的安装。
在安装索球前剥去索夹段的缠裹包装，这时索球螺母第一次拧紧（用测力扳手监控拧紧力矩），因为索体在安装和张拉时有变形，索球螺栓会变松，还需拧紧两次，第二次拧紧是张拉结束，第三次拧紧是屋盖结构形成后。
索球装完后，逐个将索球与撑杆连接，用手拉葫芦悬挂在撑杆下部提升索球，索球靠近撑杆后，转动撑杆，使索球卡入撑杆下端。
2.3 张拉索拉索采用两端张拉，在胎架上分级张拉。
张拉时对位移和索力进行双控，达到结构说明中结点位移和杆件内力要求，并在其允许误差范围内。
1．张拉设备的选用在胎架上张拉一次到位，此时张弦桁架只受自重作用，张拉力不大，不考虑摩擦力，张拉力约170t左右，故选用2台YCW250B型轻量化千斤顶，其最大张拉力达250t，但自重仅164kg2．张拉时的技术参数及控制原则张拉的控制原则为：变形控制为主，索力控制为辅。
此阶段的张拉监测有4个主要技术参数：索力P、杆件内力 、跨度L、控制节点位移。
将4个参数分为两类：变形控制技术参数：跨度L、控制节点位移力控制技术参数：索力P、杆件内力在变形控制中，将位于胎架的倒三角形立体桁架跨中节点位移为首要变形控制参数。
在对第一榀试验索拱试验张拉时，逐渐加大张拉力，逐级监控跨中节点的矢高变化（离地面高度），当拱架跨中节点刚脱离胎架时，迅速测定此时的索张拉力，并将索临时锚固，复测关键节点的位移量。
3．第一榀试验架的张拉选择第一榀张弦桁架作为试验架，施工前用计算机仿真模拟张拉工况，以此作为指导试张拉的依据。
计算表明索拱张拉脱架后竖向变形急剧增加，此时索力为150t。
张拉力与控制点竖向位移关系见图4.4.8，控制点1为张弦桁架跨中，控制点2为1/4跨处。
试张拉逐级加载分成20级，在张拉接近胎架脱离支撑时（张拉力150t）与张拉力达到胎架张拉最终力（169t），荷载分级适当加密。
先测定拱架中点的矢高（离地高度），依次测定跨度L，以及其它测点的位移和内力，并及时在现场进行计算机辅助分析，调整下步张拉。
试张拉完成后，整理出各张拉技术参数的控制指标值，形成技术文件，用于指导正式张拉。
4．正式张拉正式张拉前，张拉设备和钢撑脚及工具拉杆等辅助设备全部准备及加工到位运至现场。
张拉设备在有资质试验单位的试验机上进行标定。
油泵的油压表全部选用精度为0.4级的精密压力表，千斤顶与油压表配套校验，并作主被动标定。
标定数据的有效期在6个月以内。
张拉标准程序为：安装张拉设备→两边预拉300mm→45T→60T→90T→120T→每级加10T至起拱→每级加3T直到控制要求。
图2.8 张拉力与变形的关系3、张弦桁架预应力拉索施工注意事项3.1 张弦桁架与胎架连接支座做法（见图3.1、图3.2）1. 图3.1中月牙形钢板与钢格构柱胎架固定，张弦桁架的水平位移全靠上弦钢管与月牙形钢板间的线面间滑动，施工时发现滑动后月牙弧尖角在弦管上划出滑痕，说明月牙形钢板与钢管间存在较大咬合力，所以弦管的切向外力非常大，很难顺利张拉起拱达到控制值。
度积累了足够能量，钢棒滚过后，摩擦力又瞬间减小，有个能量释放的过程，月牙板支座快速向前滑动，顶到挡板上，失去滑行能力，滚轴失效。
哈尔滨会展体育工程预应力张拉施工在施工过程中将部分胎架（胎架1、胎架9）改造成滚动连接，如图3.2，滚轴用钢棒或钢管填芯，胎架周围焊钢挡板围护，防止月牙形钢板支座滑落。
月牙形支座下垫滚轴后能大大减小摩擦力，但还是没法解决摩擦力不稳定的问题，因为钢板上可能存在一些缺陷，如隆起物，钢棒在钢板上滚动时遇到隆起物相当于爬坡，摩擦力急剧增大，拉力增大到一定程滚2．改善摩擦状况的措施根据摩擦学原理，面与面之间的摩擦系数比较稳定，摩擦系数由接触面的表面性能、接触面间的填充物以及润滑剂决定。
表面性能包括表面接触的几何尺寸、表面粗糙度、表面成分和表面制作加工方法等。
建筑工程中为了减小面与面间的摩擦系数可以采取以下措施：①表面制作精加工，提高接触面间的光滑度。
②接触面间加填充物，例如加聚四氟乙烯滑块，聚四氟乙烯滑块与钢板间滑动摩擦系数一般为0.03～0.05，能大大减小摩擦力，加聚四氟乙烯滑块在胎架张拉中是个有效的减小摩擦手段。
③接触面间加工程润滑剂，黄油是工程上常用的润滑剂，效果比较好，价格又比较经济，可以大范围使用。
3.2 张弦桁架起吊张拉张弦桁架胎架施工中如果胎架摩擦没处理好，经常会遇到因摩擦力过大，张拉力达到很大仍然没有脱架，虽然理论上索力足够大时肯定能达到张拉控制要求，但张拉的同时胎架也受到巨大的水平推力，当水平推力大于胎架承载力时，可能会把胎架推倒，存在安全隐患，所以施工中如果发现异常，即索力达到较高时，跨中起拱量仍然远小于期望值时，可能会采取别的施工方法。
哈尔滨会展体育工程中，有15榀张弦桁架采取胎架—吊起两阶段张拉工艺。
第一阶段，胎架上张拉到一定索力，足于保证索的平面外稳定；第二阶段，用两台3000吨米塔吊双机抬吊，将张弦桁架吊起脱离胎架，撤去摩擦力后再张拉。
吊起张拉时必须注意：1．张拉到一定阶段后才可起吊，张拉到120吨左右时，桁架即将脱离胎架但效果不甚明显，保证整个桁架的刚度。
2．双机抬吊将张弦桁架吊起，需要吊点位于张弦桁架的重心上方，所以在吊装时需要在张弦桁架上先装两个铁扁担，施工无法保证铁扁担每次位于同一点，即吊起张拉时，吊点位置改变，结构跨度就会有改变，张弦桁架索张拉力就会随之改变，跨中起拱量保证达到设计要求后既停止张拉。
3．吊起张拉之前必须作好标记，以保证量测起拱高度的基准点，同时量测起拱高度时要考虑到桁架两侧下降的高度。
4．起吊必须同时进行，一侧起吊有可能造成整个桁架向另一侧滑移，有很大的危险性。
起吊高度一般为10公分左右4、主要结论1．张弦桁架中拉索预应力的主要作用是控制结构位移，应该对整个结构单元进行分析确定需要的预应力，其实质是计算拉索的伸长量（拔出长度），不管在何种条件下张拉，不管采用哪种张拉方法，其根本目的就是使索伸长量达到计算值。
2．张弦桁架预应力张拉，优先采用胎架一步张拉到位，结构拼装成整体后进行适当调整；当起拱量太大，张弦桁架轴向压变形过大影响支座就位时，可在满足索出平面刚度和吊装就位要求的前提下，先在胎架上张拉到一定索力，吊装并拼装成整体后再用大吨位千斤顶进行二次张拉。
3．以索伸长量控制是个比较方便的张拉方法，也最能反映张拉的根本目的，哈尔滨会展体育中心17榀张弦桁架的张拉纪录表明索相对伸长量控制是个稳定的张拉控制方法。
由于拉索的下料长度有误差，张拉宜用索相对伸长量控制。
根据索的伸长量增量与索力增量的关系，索的伸长可分为三个阶段，第一阶段索处于松弛状态，在索拉紧的过程中索的伸长量增加很快；第二阶段从索拉紧到张弦桁架起拱，此阶段索的伸长量很小，包括索自身的弹性伸长2l ∆与立体桁架的微量轴向压缩3l ∆；第三阶段指张弦桁架起拱以后，起拱后支座水平位移急剧增大，即3l ∆迅速增大，加上少量的索弹性伸长2l ∆，所以起拱后索伸长量迅速增大。
相对伸长量0点的选择宜在索伸长的第二阶段，此阶段索力跨度很大，而伸长量变化较小，索已绷紧能避开索松弛的影响，也能减小胎架摩擦力对索伸长量的影响。
4. 本工程张弦桁架拉索张拉力在支座为滑动磨察时，摩擦系数约为0.15，张拉力达185吨左右时，桁架起拱高度才能达到设计要求； 张拉力在支座为滚动磨察时，摩擦系数约为0.1，张拉力达175吨左右时，桁架起拱高度能达到设计要求；当起吊张拉时，无磨察， 拉力达168吨左右时，桁架起拱高度就可达到设计要求。
