线性成品排水沟

景观常用线性排水沟室外场地排水是建设项目的一个重要组成部分，无论是应对长时间的小雨还是难得一遇的暴雨，设计一个有效的地表排水系统是非常有必要的。

较为常见的排水解决方案有：利用低洼地势排水、利用点式雨水口排水或利用现线性排水沟排水。

对于硬铺装地面第一种方法不便采用，点式雨水口排水和线性排水沟的做法比较常见。

那点式雨水口排水系统和线性排水沟排水系统相比，他们各有什么特点呢？点式雨水口排水系统点式雨水口排水系统，是雨水口收集地面雨水，引入雨水管道排放的系统；特点◆排水效率受制因素较多、易造成地面积水；◆由于需要四面找坡导致地面不平整、地表呈现波浪或漏斗形状；◆坡度设计和施工比较复杂；◆由于管道需要一定埋深，因此施工开挖量较大；◆管道易于堵塞并造成系统失效；◆管道系统维护成本高；◆有可能与其他埋地管线有冲突。

线性排水沟排水系统线性排水沟排水系统，为明渠形式的地面雨水快速收集和排放系统，又分预制线性排水沟系统和现浇式线性排水沟排水系统；◆预制线性排水沟排水系统预制线性排水沟排水系统，由树脂混凝土成品排水沟、盖板、无螺栓式盖板锁扣、跌水检查井、端头挡板和市政雨水管道接口组成。

特点：（1）沟体、盖板由同一生产厂家提供，保障整个系统的有效运行；（2）Ⅴ形、U型过水断面，水力性能更佳；（3）沟体内壁光滑、易于清理维护；（4）树脂混凝土抗渗不亲水、不会冻裂；抵御化学品腐蚀性能较强；（5）沟体内嵌支撑护边，配锁扣系统，使盖板与沟体的结合更加稳固；（6）盖板抗荷载能力适用不同承重等级；（7）盖板形式多样、可丰富景观效果。

◆现浇式线性排水沟排水系统传统现浇式线性排水渠排水系统，由砌砖、水泥、混凝土现浇排水沟和盖板组成。

特点：（1）沟体、盖板可能由不同的单位施工或供货；没有统一的产品标准；（2）一般为矩形过水断面，易留卫生死角；（3）沟槽内壁一般较粗糙，不易清理，排水性能不及预制线性排水沟；（4）沟槽材质抗渗能力较差；抗化学品腐蚀能力较差；（5）沟盖板支撑方式简单，易被破坏；（6）盖板抗荷载能力参差不齐，一般无锁扣系统、易晃动和产生噪音；（7）沟盖板样式单一、影响景观效果。

线性排水沟尺寸
U型线性排水沟
U型线性排水沟由沟体、盖板、检查井组合而成，其特点是U型断面设计可提高排水沟的排水能力，增强自净触力，盖板配有无蹴栓式锁扫系统，安全稳固，规格尺寸净宽是100mm，150mm、200mm、250mm, 300mm ,可承重等级A15、B125 , C250 , D400 ,E600 , F900 ,可搭配的盖板材料有聚酯树脂混频土、球墨铸铁和不锈钢线性U型排水沟的使用范围：商务区域、住宅区停车场、市政工程、园林景观工程、机场、码头，工业区域等。

一体式线性排水沟
一体式排水沟由淘体、检查井组合而成，特点是沟体和盖板预铸成一整体，结实牢靠，有效降级盖板和沟体脱离的风险，规格尺寸净宽是100mm、150mm、200mm、250mm、300mm .承重等级高，一体式排水沟适用于重载荷区域较多，比如高速公路、轨道和册要过大型车辆的场所。

缝隙式线性排水沟
缝隙式线性排水沟由沟体、不锈钢缝隙式盖板、检查井、端头挡板组成，特点是安装简便，零渗透、使用年限长，且排水效果好，缝隙不会发生变形、位移、样式非常美观且隐蔽，可作为不同地面铺装的分界线，线性排水沟规格尺寸净宽是100mm、150mm、200mm、250mm、300mm.承重等级一般在A15 , B125 , C250 ,如果需承载的等级较高的话，盖板的高度要做高一点，盖板的材料选用304不锈钢，为满足不同的需求，线性排水沟关于盖板缝隙可选择侧缝或者中缝，缝隙的数量有单缝，双缝或多缝，适用范围有：步行街、城市广场、住电区域、市政工程、园林景观工程、体育场、公园等。

1/ 1。

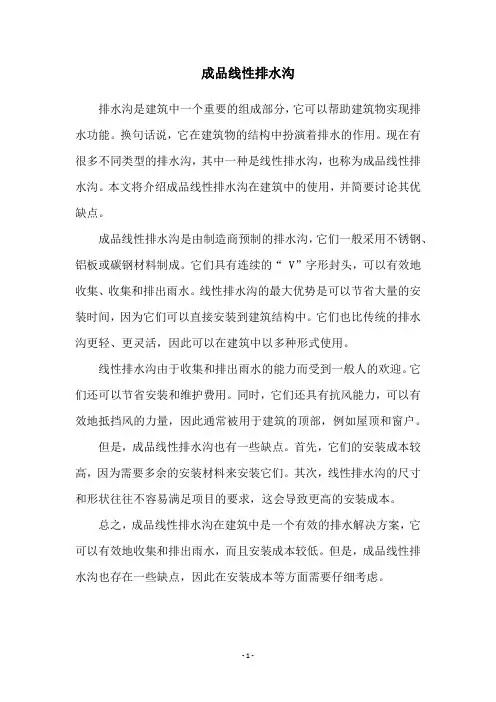

成品线性排水沟
排水沟是建筑中一个重要的组成部分，它可以帮助建筑物实现排水功能。

换句话说，它在建筑物的结构中扮演着排水的作用。

现在有很多不同类型的排水沟，其中一种是线性排水沟，也称为成品线性排水沟。

本文将介绍成品线性排水沟在建筑中的使用，并简要讨论其优缺点。

成品线性排水沟是由制造商预制的排水沟，它们一般采用不锈钢、铝板或碳钢材料制成。

它们具有连续的“ V”字形封头，可以有效地收集、收集和排出雨水。

线性排水沟的最大优势是可以节省大量的安装时间，因为它们可以直接安装到建筑结构中。

它们也比传统的排水沟更轻、更灵活，因此可以在建筑中以多种形式使用。

线性排水沟由于收集和排出雨水的能力而受到一般人的欢迎。

它们还可以节省安装和维护费用。

同时，它们还具有抗风能力，可以有效地抵挡风的力量，因此通常被用于建筑的顶部，例如屋顶和窗户。

但是，成品线性排水沟也有一些缺点。

首先，它们的安装成本较高，因为需要多余的安装材料来安装它们。

其次，线性排水沟的尺寸和形状往往不容易满足项目的要求，这会导致更高的安装成本。

总之，成品线性排水沟在建筑中是一个有效的排水解决方案，它可以有效地收集和排出雨水，而且安装成本较低。

但是，成品线性排水沟也存在一些缺点，因此在安装成本等方面需要仔细考虑。

- 1 -。

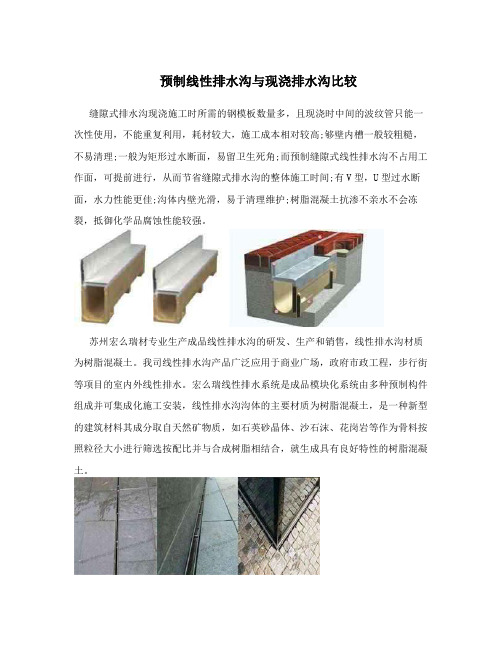

预制线性排水沟与现浇排水沟比较缝隙式排水沟现浇施工时所需的钢模板数量多，且现浇时中间的波纹管只能一次性使用，不能重复利用，耗材较大，施工成本相对较高;够壁内槽一般较粗糙，不易清理;一般为矩形过水断面，易留卫生死角;而预制缝隙式线性排水沟不占用工作面，可提前进行，从而节省缝隙式排水沟的整体施工时间;有V型，U型过水断面，水力性能更佳;沟体内壁光滑，易于清理维护;树脂混凝土抗渗不亲水不会冻裂，抵御化学品腐蚀性能较强。

苏州宏么瑞材专业生产成品线性排水沟的研发、生产和销售，线性排水沟材质为树脂混凝土。

我司线性排水沟产品广泛应用于商业广场，政府市政工程，步行街等项目的室内外线性排水。

宏么瑞线性排水系统是成品模块化系统由多种预制构件组成并可集成化施工安装，线性排水沟沟体的主要材质为树脂混凝土，是一种新型的建筑材料其成分取自天然矿物质，如石英砂晶体、沙石沫、花岗岩等作为骨料按照粒径大小进行筛选按配比并与合成树脂相结合，就生成具有良好特性的树脂混凝土。

缝隙式排水系统具有良好的排水能力，相比较适于安装在对铺面景观要求比较高的场所，该系统可与几乎所有的地面铺装材料搭配使用，并且具有良好的承重性能。

在我国公路工程建设中，缝隙式排水沟是借鉴国外经验，近年来在公路工程，商业广场等被逐渐推广应用的一种新型的路面排水构造物。

缝隙式排水沟的优点有:1. 过水断面为U型，水利性能好;2. 沟顶开口较小，有利于行车安全;3. 具有路缘石的作用。

缝隙式排水沟一般采用树脂混凝土预制后运至现场进行安装。

我司生产的成品树脂混凝土排水沟和检查井都是工厂预制成品，可以搭配不同材质的盖板如不锈钢盖板，球墨铸铁盖板,镀锌钢盖板等，现场施工时候只需要组合而已，产品外观和尺寸类似于标准模块非常统一，同时安装简单，地面铺装和排水效果都非常理想.。

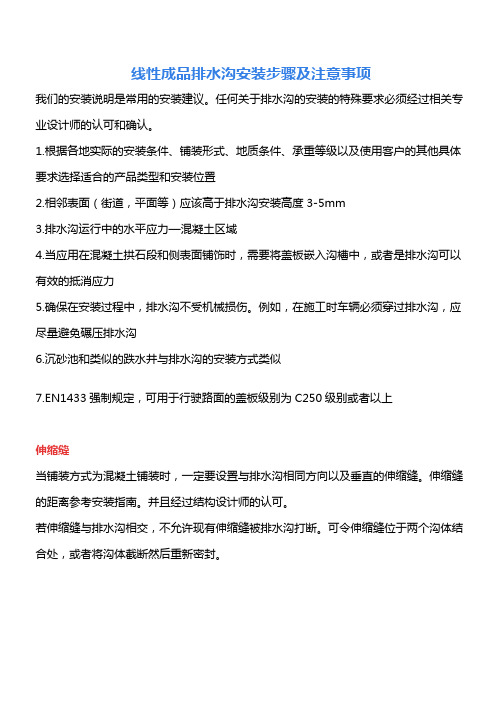

线性成品排水沟安装步骤及注意事项我们的安装说明是常用的安装建议。

任何关于排水沟的安装的特殊要求必须经过相关专业设计师的认可和确认。

1.根据各地实际的安装条件、铺装形式、地质条件、承重等级以及使用客户的其他具体要求选择适合的产品类型和安装位置2.相邻表面（街道，平面等）应该高于排水沟安装高度3-5mm3.排水沟运行中的水平应力—混凝土区域4.当应用在混凝土拱石段和侧表面铺饰时，需要将盖板嵌入沟槽中，或者是排水沟可以有效的抵消应力5.确保在安装过程中，排水沟不受机械损伤。

例如，在施工时车辆必须穿过排水沟，应尽量避免碾压排水沟6.沉砂池和类似的跌水井与排水沟的安装方式类似7.EN1433强制规定，可用于行驶路面的盖板级别为C250级别或者以上伸缩缝当铺装方式为混凝土铺装时，一定要设置与排水沟相同方向以及垂直的伸缩缝。

伸缩缝的距离参考安装指南。

并且经过结构设计师的认可。

若伸缩缝与排水沟相交，不允许现有伸缩缝被排水沟打断。

可令伸缩缝位于两个沟体结合处，或者将沟体截断然后重新密封。

临时保护措施在排水沟已定位安放且施工尚未完成结束时，暴露于外的排水沟顶部易受到施工场地过往交通工具的破坏，应避免场地内车辆直接碾压排水沟。

如车辆必须穿越排水沟，则要求在排水沟两侧各铺设至少0.9米宽的通行带，不建议采用活动式木板。

密封缝打胶防渗漏措施如排水系统安装于结构板内、则排水沟构件见结合部的密封打胶缝内应用适合的密封胶进行密封处理。

密封胶应具备与排水沟材质相同的抗化学腐蚀性，同时也能适应来自地板的运动和温度变化。

在密封胶前工作面应该经过认真处理。

线性排水沟现场安装工序1. 开挖基槽开凿足够宽度的沟渠；保证至少8cm（class A15）的空间可以用于被放置。

由于承重等级及地面不同的铺装方式，对应不同的尺寸要求。

具体可以参考安装指南和安装规范进行施工。

2. 布置出水口施工中通常从跌水井或者其他类型接水口开始。

确定好起始位置后，按照沟体两侧显示的水流方向进行安装。

线性排水沟价格
成品线型排水沟的费用价格怎么算多少钱一米？
成品线型排水沟费用价格的核算是依照不同规格型号的尺寸来确定，一般常规的成品线型排水沟有5个型号，见下表：
内宽型号承载等级
内宽100mm U100 A15-F900
内宽150mm U150 A15-F900
内宽200mm U200 A15-F900
内宽250mm U250 A15-F900
内宽300mm U300 A15-F900
1.同样宽度不同高度的成品线型排水沟造价、单价不同、费用也不一样
2.同样高度不同宽度的成品线型排水沟单价、价格也不一样
3.依照EN1433标准的荷载等级不同，成品线型排水沟的成本、预算也大不相同。

4.搭配不锈钢、镀锌不同材质的构建的成品线型排水沟核算的价格也会差别很大。

其中低价格为78.00元，高价格为300.00元，平均价格为196元。

使用线性排水沟，虽然在产品单价上看起来要比混凝土高一些，但是综合成本比其他排水沟或者砖砌等其他方式低的多。

因为产品在运输、人工成本、管理、以后的运营成本及使用寿命上有非常大的优势。

线性成品排水沟安装步骤及注意事项线性成品排水沟安装步骤及注意事项我们的安装说明是常用的安装建议。

任何关于排水沟的安装的特殊要求必须经过相关专业设计师的认可和确认。

1.根据各地实际的安装条件、铺装形式、地质条件、承重等级以及使用客户的其他具体要求选择适合的产品类型和安装位置2.相邻表面（街道，平面等）应该高于排水沟安装高度3-5mm3.排水沟运行中的水平应力—混凝土区域4.当应用在混凝土拱石段和侧表面铺饰时，需要将盖板嵌入沟槽中，或者是排水沟可以有效的抵消应力5.确保在安装过程中，排水沟不受机械损伤。

例如，在施工时车辆必须穿过排水沟，应尽量避免碾压排水沟6.沉砂池和类似的跌水井与排水沟的安装方式类似7.EN1433强制规定，可用于行驶路面的盖板级别为C250级别或者以上伸缩缝当铺装方式为混凝土铺装时，一定要设置与排水沟相同方向以及垂直的伸缩缝。

伸缩缝的距离参考安装指南。

并且经过结构设计师的认可。

若伸缩缝与排水沟相交，不允许现有伸缩缝被排水沟打断。

可令伸缩缝位于两个沟体结合处，或者将沟体截断然后重新密封。

临时保护措施在排水沟已定位安放且施工尚未完成结束时，暴露于外的排水沟顶部易受到施工场地过往交通工具的破坏，应避免场地内车辆直接碾压排水沟。

如车辆必须穿越排水沟，则要求在排水沟两侧各铺设至少0.9米宽的通行带，不建议采用活动式木板。

密封缝打胶防渗漏措施如排水系统安装于结构板内、则排水沟构件见结合部的密封打胶缝内应用适合的密封胶进行密封处理。

密封胶应具备与排水沟材质相同的抗化学腐蚀性，同时也能适应来自地板的运动和温度变化。

在密封胶前工作面应该经过认真处理。

线性排水沟现场安装工序1. 开挖基槽开凿足够宽度的沟渠；保证至少8cm（class A15）的空间可以用于被放置。

由于承重等级及地面不同的铺装方式，对应不同的尺寸要求。

具体可以参考安装指南和安装规范进行施工。

2. 布置出水口施工中通常从跌水井或者其他类型接水口开始。

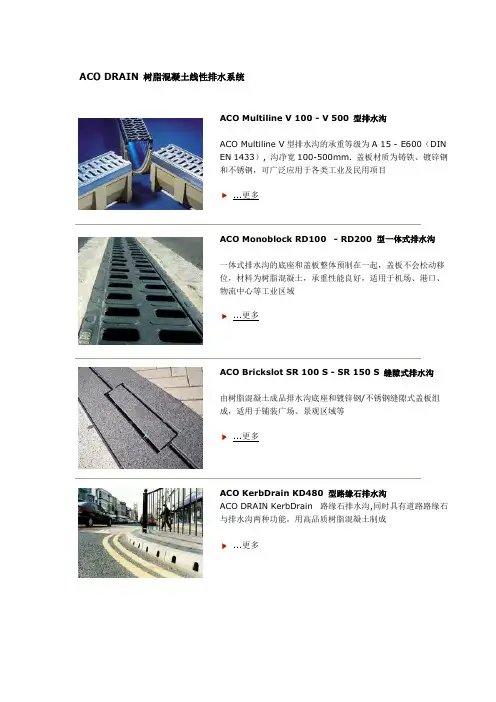

ACO DRAIN 树脂混凝土线性排水系统ACO Multiline V 100 - V 500 型排水沟ACO Multiline V 型排水沟的承重等级为A 15 - E600（DIN EN 1433）, 沟净宽100-500mm. 盖板材质为铸铁、镀锌钢和不锈钢，可广泛应用于各类工业及民用项目...更多ACO Monoblock RD100 - RD200 型一体式排水沟一体式排水沟的底座和盖板整体预制在一起，盖板不会松动移位，材料为树脂混凝土，承重性能良好，适用于机场、港口、物流中心等工业区域 ...更多ACO Brickslot SR 100 S - SR 150 S 缝隙式排水沟由树脂混凝土成品排水沟底座和镀锌钢/不锈钢缝隙式盖板组成，适用于铺装广场、景观区域等 ...更多ACO KerbDrain KD480 型路缘石排水沟ACO DRAIN KerbDrain 路缘石排水沟,同时具有道路路缘石与排水沟两种功能，用高品质树脂混凝土制成...更多ACO SR 100 S - SR 150 S 缝隙式排水沟ACO Brickslot SR 100 S - SR 150 S 缝隙式排水沟ACO Brickslot SR型缝隙式线性排水系统具有良好的排水能力，非常适于安装在对铺装景观要求比较高的场所. 该系统可与几乎所有的地面铺装材料搭配使用,并且具有良好的承重性能，SR100型的承重等级可达到欧标C250，SR150型的承重等级可达到欧标D400, 可用于中型车辆行驶区域。

缝隙式排水系统由钢制缝隙式盖板、树脂混凝土排水沟底座、跌水井、检修口及系统附件等组成的模块集成式排水系统。

应用场合▪步行街、步行区▪中、小型车辆行驶区▪购物区▪宾馆▪商用、公共建筑▪学校、室外活动区ACO Brickslot SR 100 S - SR 150 S 产品特点缝隙式排水沟产品特点:∙排水沟底座材料: 树脂混凝土;∙缝隙式盖板材料: 镀锌钢/不锈钢;∙排水沟系统组成: 排水沟底座(平底坡), 清洗检修口,跌水井, 系统附件;∙排水沟内宽规格: 100 / 150mm;∙排水沟长度规格: 1000 / 500mm;∙缝隙式盖板: 中缝型和侧缝型; 排水缝内宽: 15mm;∙盖板高度:中缝型: 75 /100/150mm;侧缝型: 100 /150mm;∙承重等级: C250 (SR100), D400 (SR150)产品优点:检查井∙在铺装地面形成排水效率高且不易被查觉的线性排水缝;∙不影响地面铺装的美观效果;∙安装快捷，缩短施工工期;∙缝宽及杂物提篮等细部设计可降低排水系统堵塞风险;∙清洗检修口盖板可填充铺装材料，同样不影响地面铺装效果且便于对排水系统进行清理维护;∙产品生命周期长且维护成本低.通过检查井可以方便地进行清理维护工作。

线性成品排⽔沟的选⽤及安装技术要求1、线性排⽔沟1.1 排⽔系统组成：由若⼲个成品模块排⽔沟主体、相应的成品排⽔沟盖板、成品检查盒（集⽔井、专⽤管沟转换井）及堵板等组成，完成绿地、体育场及⼴场⾬⽔收集并输送到建筑⼩区或城市⾬⽔排⽔管的系统。

1.2 ⼀体式模块成品排⽔。

2、线性排⽔沟材质2.1 树脂混凝⼟线性排⽔沟2.1.1 以聚酯树脂为主要原料，通过配以其他添加剂形成胶凝材料，结合凝结成⼀种复合材并⽣产的模块排⽔沟主体。

2.1.2 树脂混凝⼟排⽔沟应具有抗压、抗冲击、抗弯、⾯光洁、不渗⽔和不吸⽔、经久耐⽤等特点。

2.2 树酯混凝⼟成品排⽔沟重量轻、施⼯⽅便，场进⾏切割、钻孔，⽽不会改变其性能变化。

3、沟盖板材质3.1 平算式排⽔沟盖板有球墨铸铁、镀锌钢板、树脂混凝⼟、不锈钢等。

3.2 缝隙式排⽔沟盖板有球墨铸铁、镀锌钢板、不锈钢等。

3.3 盖板均为模块化⽣产成品。

4、产品规格及技术参数4.1 排⽔沟断⾯形状4.1.1 沟底为半圆形的排⽔沟，在本图集中称U形排⽔沟。

4.1.2 沟底为⽅形的排⽔沟，在本图集中称L形排⽔沟。

4.1.3 沟底为椭圆形的排⽔沟，在本图集中称V形排⽔沟。

4.1.4 排⽔沟的上⼝分平⼝和企⼝两种形式。

4.2 ⼀体式排⽔沟是指沟体与沟盖板为整体⽣产制造的排⽔沟。

4.3 排⽔沟的断⾯尺⼨详见本图集（下⽅）。

4.4 排⽔沟的承重等级详表4-1。

5、选⽤原则5.1 ⽔⼒计算应符合下列要求：5.1.1 ⽔⼒计算应按下列公式计算：Q=Av式中：Q—设计流量(m³／s)；A—⽔流有效断⾯⾯积(㎡)：v—流速( m/s)；R—⽔⼒半径(m)；I—⽔⼒坡降；n—粗糙系数。

5.1.2 计算公式中参数应按下列要求进⾏取僮。

（1）最⼤设计充满度按表5-取值。

（2）最⼤设计流速应按下列要求进⾏取值。

①当⽔流深度为0. 4～1. 0m时，最⼤设计流速为4m/s。

②当⽔流深度在0. 4～1. 0m范围以外时，最⼤设计流速宜乘以下表所列系数：③粗糙系数n取值范围为0. 009~0. 011。

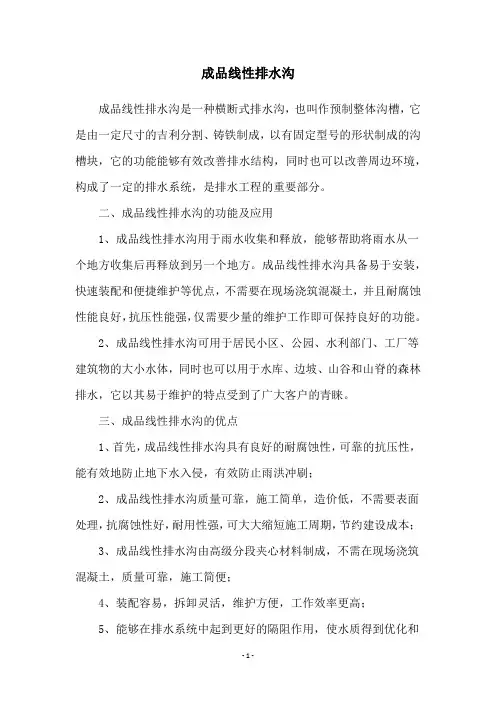

成品线性排水沟成品线性排水沟是一种横断式排水沟，也叫作预制整体沟槽，它是由一定尺寸的吉利分割、铸铁制成，以有固定型号的形状制成的沟槽块，它的功能能够有效改善排水结构，同时也可以改善周边环境，构成了一定的排水系统，是排水工程的重要部分。

二、成品线性排水沟的功能及应用1、成品线性排水沟用于雨水收集和释放，能够帮助将雨水从一个地方收集后再释放到另一个地方。

成品线性排水沟具备易于安装，快速装配和便捷维护等优点，不需要在现场浇筑混凝土，并且耐腐蚀性能良好，抗压性能强，仅需要少量的维护工作即可保持良好的功能。

2、成品线性排水沟可用于居民小区、公园、水利部门、工厂等建筑物的大小水体，同时也可以用于水库、边坡、山谷和山脊的森林排水，它以其易于维护的特点受到了广大客户的青睐。

三、成品线性排水沟的优点1、首先，成品线性排水沟具有良好的耐腐蚀性，可靠的抗压性，能有效地防止地下水入侵，有效防止雨洪冲刷；2、成品线性排水沟质量可靠，施工简单，造价低，不需要表面处理，抗腐蚀性好，耐用性强，可大大缩短施工周期，节约建设成本；3、成品线性排水沟由高级分段夹心材料制成，不需在现场浇筑混凝土，质量可靠，施工简便；4、装配容易，拆卸灵活，维护方便，工作效率更高；5、能够在排水系统中起到更好的隔阻作用，使水质得到优化和改善，减少污染，满足排水应急的需求。

四、成品线性排水沟的安装1、首先，要根据排水系统的条件来确定排水沟的形状、尺寸和位置，精确的测量是建设前的必要条件；2、安装前，要先在排水系统的设备上安装隔离件；3、把各个模块连接在一起，并且以指定的紧凑度安装；4、使用具有耐腐蚀性能的材料，如合金或非铜合金等，作为与沟槽连接的服务衔接材料，以增强密封性和防腐性能；5、使用聚合物水泥对排水沟进行封堵，做到完全密封，防止地下水入侵；6、最后，在操作完成后，要对沟槽进行维护保养，定期检查排水沟的渗漏状态，保障排水系统的正常运行。

五、结论成品线性排水沟是一种重要的排水系统，它的功能能够有效改善排水结构，同时也可以改善周边环境，构成了一定的排水系统，在排水系统的建设中起着至关重要的作用。
