HIGH EFFICIENCYTURBO BLOWER MANUAL空气悬浮离心鼓风机操作手册前言本手册提供有公司离心鼓风机安装、操作和维护的信息。
然而，它并没有提供设备所有部件的详细描述或针对意外事故的对策在操作设备之前，请务必阅读这些说明。
按照说明操作，以避免维护、修理和操作上的危险。
如有异常或可疑操作，请与总部联系本手册属于公司包含机密信息。
未经公司的书面同意，本手册的任何部分不得复制或传送。
目录 (1)前言1.介绍 (4)1.1.一般 (4)1.2.保证 (4)1.3.责任范围 (4)1.4.适用范围 (4)1.5.产品规格 (4)1.6.产品配置 (5)1.6.1.永磁电机(永磁) (5)1.6.2.逆变器 (5)1.6.3.触摸液晶显示器 (5)1.6.4.操作传感装置 (6)1.6.5.密封 (6)1.6.6.备件 (6)2.安全 (6)3.存储 (8)3.1.90天内入库 (8)3.2.贮存时间超过90天 (8)4.安装 (9)4.1.产品确认 (9)4.2.安装位置选择 (9)4.3.运输 (10)4.4.管道 (11)4.4.3.排出管路 (11)4.4.3.1.离心鼓风机排出管路的配置 (11)4.4.4.吸入管路 (12)4.4.4.1.检查吸入过滤器是否与产品连接。
(12)4.5.主电源及接地 (13)4.6.连接控制线 (14)4.7.为试运行做准备 (14)5.操作 (15)5.1.本地操作 (16)5.1.1.触摸屏显示配置 (16)5.1.1.1.触摸屏主屏幕 (16)5.1.1.2.触摸屏设置 (17)5.1.1.4.控制参数设置画面 (20)5.1.1.5.触摸屏数据记录屏幕 (20)5.1.1.6.帮助屏幕 (21)5.1.2.设置操作的条件 (22)5.1.2.1.设置操作模式和控制模式 (22)5.1.3.设置SV (22)5.2.远程操作(Remote_SW) (22)5.2.1.信号的内容 (22)5.2.2.远程操作程序 (24)5.3.通信的操作(REMOTE_COM) (24)6.维护/修理 (25)6.1.一般注意事项 (25)6.2.循环检验项目 (25)6.3.零件检查及更换周期 (27)7.联系方式 (31)1.介绍1.1.一般公司公司保证交付的产品没有任何问题，并在从我方交付之日起12个月内进行缺陷担保。
使用说明书鼓风机系5级、单吸入双支承结构。
定子为垂直剖分式，铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设；中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。
中间机壳上装有迷宫环，以防止和减小气体泄漏。
主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。
叶轮系铝合金铸件，除流道外全部加工而成。
经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5级，以防止设备在运转中出现有害的振动，损坏转子。
主轴两端装有滚动轴承（SKF6316），润滑脂为ZL-2锂基润滑脂。
本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。
鼓风机与电动机一起安装在机座上。
3 性能风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。
风量：风量大致在85m3/min和145m3/min之间变化。
风量由大到小变化时，升压则由小到大变化，当风量在85m3/min以下时，鼓风机发生喘振，产生不正常的振动与冲击，在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期在此状态下运转。
鼓风机的最佳工作范围在105m3/min至135m3/min，此时可以取得较高的效率。
2 升压：升压值范围在89000pa至70200pa之间，与风量相对应升压85000pa至75000pa 之间取得较高的效率。
温度：使用气体温度为常温空气。
因为输入气体的的温度会给鼓风机的性能带来影响，吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。
压力：吸入压力比设计压力增大，轴功率也会增加。
吸入压力下降时，也得不到规定的输出压力。
4 安装鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。
4.1风机的安装是分层进行的，首先安装下层的机座，待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。
除尘类离心鼓风机说明书目录1.一般事项 (3)2.风机概述 (4)3.风机的安装 (25)4.风机试运转要领 (65)5.试运转精度检查记录 (75)6.风机起动、停止及维护 (77)7.风机振动 (87)8.风机的故障及原因 (90)9.高温风机的有关问题 (93)10.辅助设备 (94)1、一般事项1.1序言本说明书根据工业用离心类鼓引风机的一般结构，性能及技术要求。
为满足用户正确安装、使用、维护风机的需要而编制的通用说明书。
本说明对配备稀油润滑系统的滚动轴承烧结引风机，除尘风机、环冷风机、锅炉风机等风机产品的安装、运转、使用、维护方法等要点作了介绍。
为正确进行上述操作，应由有经验丰富的人员承担。
由于此类风机品种复杂。
结构及配套不尽相同，用户工艺流程也有所不同，因此，敬请用户及操作人员结合现场情况，随机处置，使风机处于最佳安装及运行状态。
1.2使用范围本说明书论及的风机产品所输送的气体在进入风机前应经过除尘，气体含尘量一般应≤100mg/Nm3。
本说明书论及的风机产品，其工作环境应在室内。
对于安装在室外的风机，用户在购机时应提出要求或由用户对风机轴承箱及主电机采取相应的保护措施。
本说明书使用于同类结构的其它风机。
本说明书不包括电动机及其启动设备的安装及使用维护规格。
结合本说明书，使用单位应根据工艺流程，电控及其自控的实际情况编制现场操作规程。
1.3相关文件操作上述风机时。
除按本说明书的要求外，还应参照下述资料。
（1）风机制造厂随机所附文件a、产品说明书b、随机附件c、风机装箱单（2）风机制造厂随机所附文件a、电机说明书及外形图；b、液力偶合器说明书（及外形图；（如有）c、风机润滑系统说明书。
（如有）1.4用户订货一般注意事项（1）用户订货时商定执行的标准及相应条款。
（2）用户订货时提出风机额定工况性能参数要求。
a、风机进气流量（m3/mim）；b、风机静压（kPa或毫米水柱）；c、风机进气温度（℃）；d、风机进气气体成份容积百分比（或混合气体的R、K及密度）；e、风机进气介质含尘量；f、风机安装地区气象参数及风机工作环境。
使用说明书鼓风机系5级、单吸入双支承结构。
定子为垂直剖分式，铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设；中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。
中间机壳上装有迷宫环，以防止和减小气体泄漏。
主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。
叶轮系铝合金铸件，除流道外全部加工而成。
经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5级，以防止设备在运转中出现有害的振动，损坏转子。
主轴两端装有滚动轴承（SKF6316），润滑脂为ZL-2锂基润滑脂。
本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。
鼓风机与电动机一起安装在机座上。
3 性能风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。
风量：风量大致在85m3/min和145m3/min之间变化。
风量由大到小变化时，升压则由小到大变化，当风量在85m3/min以下时，鼓风机发生喘振，产生不正常的振动与冲击，在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期在此状态下运转。
鼓风机的最佳工作范围在105m3/min至135m3/min，此时可以取得较高的效率。
2 升压：升压值范围在89000pa至70200pa之间，与风量相对应升压85000pa至75000pa 之间取得较高的效率。
温度：使用气体温度为常温空气。
因为输入气体的的温度会给鼓风机的性能带来影响，吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。
压力：吸入压力比设计压力增大，轴功率也会增加。
吸入压力下降时，也得不到规定的输出压力。
4 安装鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。
4.1风机的安装是分层进行的，首先安装下层的机座，待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。

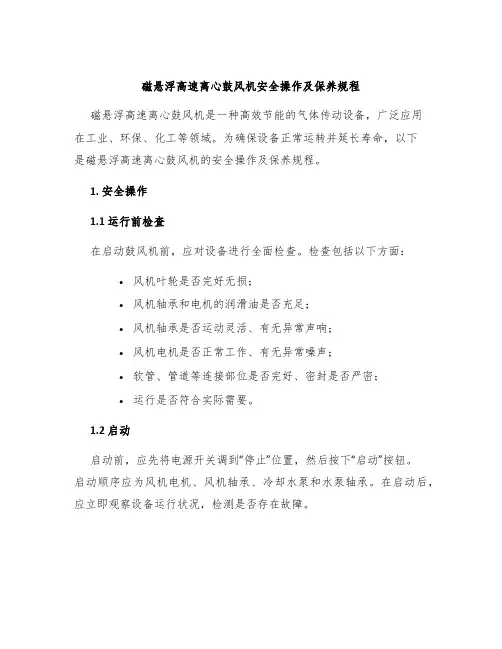

气悬浮离心鼓风机使用手册V20200103⚫高效⚫无油⚫长寿命⚫低噪音⚫智能控制⚫维护简单更多详情请访问欢迎拨打全国服务电话400-616-8996目录第一章安全须知 (3)第一节警示标志 (3)第二节常规安全措施 (4)第二章产品概述 (5)第一节型号分类 (5)第二节产品构造 (5)第三节鼓风机选型参数 (6)第三章安装 (7)第一节鼓风机使用环境 (7)第二节鼓风机安装 (7)第三节管路安装 (7)第四节设备安装 (8)第五节所需标准件 (9)第六节电气安装 (9)第四章操作说明 (10)第一节紧急停止 (10)第二节首次启动 (10)第三节控制模式 (10)第四节参数设置 (11)第五节控制方式 (14)第六节操作程序 (14)第五章维护与检修 (16)第一节维护安排 (16)第二节过滤棉更换周期 (16)第三节故障信息 (17)第六章免责 (20)第一章安全须知本气悬浮离心鼓风机中的机械部件转速非常高，其电器部件也具有很高电压。
不正确或不适当的运行或维护，可能会导致设备损坏、使用者的伤亡或重大的财产损失。
因此在安装、操作或进行任何维护前，请务必仔细阅读本文。
第一节警示标志为了您的人身安全，请对下列安全标示予以高度注意。
黄色警告标识如果操作不当，将会导致严重的人身伤害，死亡或是重大的财产损失。
如果操作不当，可能会被高压电击伤，甚至死亡。
如果操作不当，可能会被气悬浮离心鼓风机出口管道的高温烫伤。
本设备转速非常高，请注意操作安全。
为预防触电，在接通电源之前请务必连接好接地端子。
红色禁止标识本气悬浮鼓风机属精密设备，转速非常高，请勿擅自打开机箱处理。
本气悬浮鼓风机的旋转方向是一定的，严禁反转。
本鼓风机顶盖处禁止站人或者摆放重物。
蓝色指令标识本设备有一定的声响，请佩戴护耳器。
必须保持过滤棉与机内清洁。
必要时，用软布配合吸尘器清理。
操作者必须按照操作规程进行操作。
调整三相电相序，使之按照示意方向旋转。

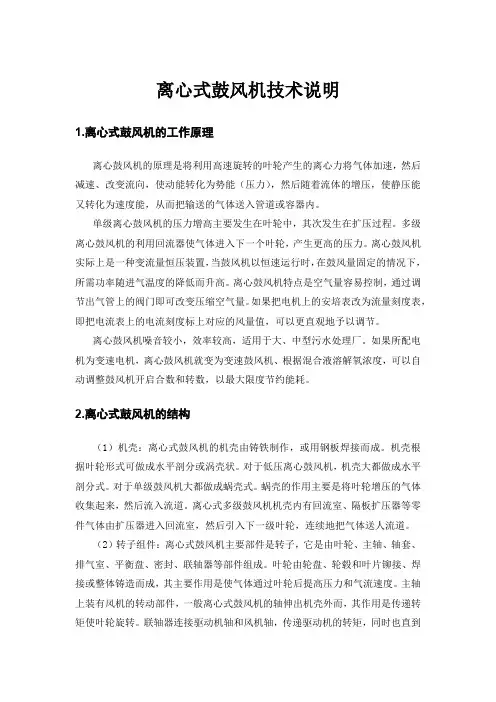

离心式鼓风机技术说明1.离心式鼓风机的工作原理离心鼓风机的原理是将利用高速旋转的叶轮产生的离心力将气体加速，然后减速、改变流向，使动能转化为势能（压力），然后随着流体的增压，使静压能又转化为速度能，从而把输送的气体送入管道或容器内。
单级离心鼓风机的压力增高主要发生在叶轮中，其次发生在扩压过程。
多级离心鼓风机的利用回流器使气体进入下一个叶轮，产生更高的压力。
离心鼓风机实际上是一种变流量恒压装置，当鼓风机以恒速运行时，在鼓风量固定的情况下，所需功率随进气温度的降低而升高。
离心鼓风机特点是空气量容易控制，通过调节出气管上的阀门即可改变压缩空气量。
如果把电机上的安培表改为流量刻度表，即把电流表上的电流刻度标上对应的风量值，可以更直观地予以调节。
离心鼓风机噪音较小，效率较高，适用于大、中型污水处理厂。
如果所配电机为变速电机，离心鼓风机就变为变速鼓风机、根据混合液溶解氧浓度，可以自动调整鼓风机开启合数和转数，以最大限度节约能耗。
2.离心式鼓风机的结构（1）机壳：离心式鼓风机的机壳由铸铁制作，或用钢板焊接而成。
机壳根据叶轮形式可做成水平剖分或涡壳状。
对于低压离心鼓风机，机壳大都做成水平剖分式。
对于单级鼓风机大都做成蜗壳式。
蜗壳的作用主要是将叶轮增压的气体收集起来，然后流入流道。
离心式多级鼓风机机壳内有回流室、隔板扩压器等零件气体由扩压器进入回流室，然后引入下一级叶轮，连续地把气体送人流道。
（2）转子组件：离心式鼓风机主要部件是转子，它是由叶轮、主轴、轴套、排气室、平衡盘、密封、联轴器等部件组成。
叶轮由轮盘、轮毂和叶片铆接、焊接或整体铸造而成，其主要作用是使气体通过叶轮后提高压力和气流速度。
主轴上装有风机的转动部件，一般离心式鼓风机的轴伸出机壳外而，其作用是传递转矩使叶轮旋转。
联轴器连接驱动机轴和风机轴，传递驱动机的转矩，同时也直到安全连接作用。
（3）密封：离心式鼓风机的级间密封多是迷宫式密封，应用最多的迷宫式密封结构有拉别令密封和梳齿密封。
流量变送器和压力变送器手册目录序号名称备注1安装手册2差压变送器和压力变送器EJX系列差压变送器和压力变送器安装手册附带CD-ROMIM 01C25A01-01E 目录1 简介1.1 产品的安全使用1.2 保证1.3 ATEX文件2 处置时的注意事项2.1 型号和技术规格的检查2.2 安装地点的选择2.3 压力连接2.4 防爆仪表的安装2.5 EMC依从标准2.6 压力设备指令(PED)2.7 低压指令3 安装3.1 安装3.2 隔膜密封的安装3.3 隔膜密封安装时的注意事项3.4 冲洗连结环的安装3.5 特氟隆膜的固定3.6 变送器元件的旋转3.7 一体式指示器方向的改变4 导压管的安装4.1 导压管安装注意事项4.2 导压管连接实例4.3 工艺管道安装时的注意事项(EJX115A)5 接线5.1 接线注意事项5.2 外部配线与接线盒的连接5.3 接线5.4 RTD电缆连接(EJX910A/EJX930A)5.5 接地5.6 电源电压和负载电阻6 操作6.1 启动操作的准备工作6.2 零点调整7 错误和纠正方法8 参数汇总感谢您购买DPharp电动压力变送器.本手册针对DPharp EJX系列(带有BRAIN和HART协议)的安装和接线操作提供了基本指南，但并不提供产品具体的功能指标和安全变送器的解释说明、维护、故障处理、FOUNDATION Fieldbus TM通讯操作规程以及处置时的注意事项。
有关本手册中未涵盖的内容，参见本手册所附CD-ROM中的用户手册，如表1.1中所列。
²安装手册（本文件）EJX系列通用手册（图）目录²安装²导压管的安装²接线²调零²所附CD-ROM包括的手册有：²产品专用手册，按型号代码标识的6个PDF²通讯手册，5个PDF（图）产品专用手册的目录²安装²导压管的安装²接线²调零²BT200操作²维护²技术指标²部件表•应将本手册交给最终用户。
