二保焊和电焊的区别
This model paper was revised by the Standardization Office on December 10, 2020

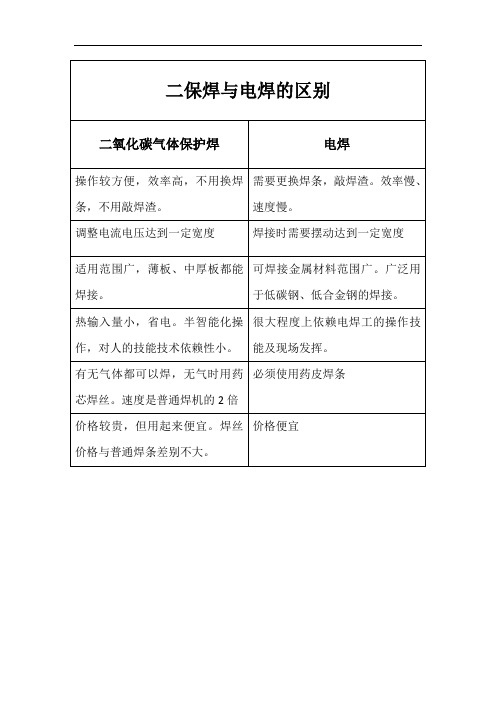

二保焊和电焊的区别
1、就拿焊接方向来说，基本是推焊，而是拉焊！
焊接时操作较方便，效率高，不要换，敲焊渣。
焊接时需要摆动，不然宽度达不到一定的要求，而就可以调整电流电压来达到一定的宽度！其实呢主要就是个拉焊和推焊的区别！
2、同等电流，二保焊熔深比电焊大；
同等熔深，二保焊热输入量小，不容易产生裂缝；
焊接条件都相同的情况下，焊材的强度比较如下：
J422（E4303）焊条抗拉强度 420Mpa
ER50-6 二保焊丝抗拉强度（σb）≥500MPa
3、那要看你的铁件是什么类型的，电焊的焊口柔和韧性好二宝的强度大比较脆焊完焊口发硬一般都是做填充因为比较方便快捷不容易出现夹渣但是电焊容易
你问的牢固程度要看保护的程度要是保护的好的话二宝和电焊是一样的但是一般是电焊好点比较有韧性普通电焊的一平方里米能承受1600公斤拉力但是二宝只有1000公斤要是成本的话一般二宝要比电焊贵一点但是效率确实电焊的倍区别在于件材料的不同,适用于类,氩弧焊适用于.氩弧焊对人体的伤害要比大.
二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳（有时采用CO2＋O2的混合气体）。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断、因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好，加上使用含脱氧剂的焊丝即可获得无内部缺陷的刘质量焊接接头。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。
二氧化碳气体保护焊：以二氧化碳作为保护气体。二氧化碳在高温下会分解出氧
而进入熔池，因此必须在焊丝中加入适量的锰、硅等脱氧剂。这种保护焊的主要
优点是成本较低，但只能用於碳钢和低合金钢焊接。
电焊的特点
1.设备简单，操作灵活，适应性强。
2.待焊接头装配要求低。
3.可焊广。广泛应用于、低的焊接。
4.焊接低，劳动强度大。
5.质量依赖性强。很大程度上依赖于焊工的操作技能及现场发挥。
二保焊的特点如下：
优点：
1.高。比手工焊高2-4倍。
2.焊接成本低。只有手工焊的40-50%
3.焊接变形小。由于电弧加热集中，焊件受热面积小，同时二氧化碳气流具有较强的冷却作用，所以焊接变形较小。
4.焊接质量高。对铁锈敏感性小，抗裂性能好。
5.适应范围广。对于薄板、甚至厚板都能焊接。
6.操作简便。焊后不需清渣；有利于实现机械化和自动化焊接。
缺点：
1.飞溅率较大，并且表面成形较差。
2.比较复杂。
3.抗风能力差，给野外作业带来一定困难。
4.不能焊接易氧化的。
评
1.电气焊和二保焊的区别;;; 电气焊,包括电焊和气焊。电焊是利用弧光放电
产生高温，使铁熔化。气焊就容易理解，就是气体燃烧，产生高温，熔化金属。
2.电焊的原理是用电弧在瞬间引燃化学药剂来释放出高温，中心温度可达
5000摄氏度常见的有电弧焊、埋弧焊。
3.气焊是原理是通过助燃剂加速燃烧可燃气体，产生高温。常见的有、乙
烷焊、氢气焊、二氧化碳冷却焊。
4.
5.二保焊是“二氧化碳气体保护焊”的俗称，与氩气保护焊（俗称“氩弧
焊”）及其它气体保护焊合称“气保焊”。
6.
7.二保焊的优点是明弧焊接，易实现全方位半自动和自动焊接，一般使用裸焊
丝，电弧热量集中，热影响区小，焊接变形与焊缝开裂倾向小等。因此，焊接操作方便，焊缝质量较高，综合成本只有手工电弧焊和埋弧焊的一半。8.
9.不过，由于纯净二氧化碳制备困难，其中的水份和氮气等杂质，常常引起较
大烟尘和飞溅，使焊缝外观不够光滑，一般须在气路中设置干燥器；另一个不足之处是，二氧化碳容易高温分解，生成一氧化碳和氧气，造成一定的焊缝金属氧化和气孔夹杂。（也是熔池飞溅的原因之一）
10.
11.二保焊主要用于焊接厚度25mm以下的低碳钢和低合金钢结构件，也常用于
磨损件的堆焊修复以及铸铁件的补焊。
文件编号：TP-AR-L8233 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 电焊、气割焊安全要求 正式样本
电焊、气割焊安全要求正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、气焊和气割 1、气焊、气割的不安全因素 气焊和气割所使用的乙炔、丙烷、氢气和氧气等都是易燃易爆气体；氧气瓶、乙炔瓶等属于压力容器，加之操作中使用明火，如果焊接设备不完善或违反操作规程，就可能会造成爆炸和火灾事故。 2、氧气瓶的安全使用 1）使用安全要求 A对氧气瓶定期进行检验，不符合规定的气瓶禁止使用。 B使用气瓶时应直立放置并加以固定。与其他气
瓶有5米的距离，与明火和散发火花的地点应有10米以上距离。 C氧气瓶气体不能用尽，要留有1-1。5个大气压。 D气瓶如有冻结现象，严禁使用明火、红铁烘烤或用铁器猛击气瓶阀。 E焊工不能穿有油污的工作服、带油的手套和工具接触气瓶，以免发生燃烧。 F开启高压氧气瓶时，操作者用站在侧面，尽可能地漫漫放气，避免产生促热压缩和冲击波。使用减压器时，必须缓慢减压器螺杆，一面开启过快产生静电火。操作工不能自己随便拆修氧气表。 2）运输安全规定 氧气瓶运输应轻卸，严禁抛扔、碰撞。 氧气瓶横放装置时，要装防震橡皮圈，头部朝一
CO2气体保护焊焊接工艺规程 1.适用范围 本守则适合所有从事本公司产品板材的焊接生产，焊接工艺要求、焊件检验、操作安全等。 2.焊接术语 2.1母材：被焊接金属材料的统称。 2.2焊缝：焊件经焊接后所形成的的结合部分。 2.3焊趾：焊缝表面与母材的交界处。 2.4焊缝宽度：焊缝表面两焊趾之间的距离。 2.5焊缝长度：焊缝沿轴线方向的长度。 2.6熔池：熔焊时在焊接热源作用下，焊件上所形成的的具有一定几何形 状的液态金属部分。 2.7熔敷金属：完全由填充金属熔化后所形成的焊缝金属。 2.8熔深：在焊接接头横截面上，母材或前道焊缝熔化的深度。 2.9余高：超出母材表面连线上面的那部分焊缝金属的最大高度。 2.10焊道：每一次熔敷所形成的一条单道焊缝。 3.材料 3.1材料应符合技术条件要求。 3.2材料应具有良好的表面质量，光洁平整、无锈蚀等缺陷，尺寸、厚度 符合规定。 4.设备与工具、物料 4.1设备：CO 2保护焊机、CO 2 气瓶。 4.2工具：钢卷尺、游标卡尺等。 4.3物料：焊丝等。 5.工艺准备 5.1焊工按车间要求佩戴好劳保用品，如防砸安全鞋、焊接皮手套、护目 镜、口罩等。 5.2操作者了解设备的性能及使用要求，焊接前检查焊机的接线、焊丝的 安装是否正确。 5.3焊接设备集中放置在离焊接区较近的室内，保持通风良好、干燥。5.4CO 2 焊接一般采用直流反极性接法，即焊件接电源负极，焊枪接电源正极的接线方法。 5.5在工件表面的水、油漆、油、锈蚀等要进行清除，用细锉或钢刷等方 式清除氧化膜、毛刷和表面缺陷，清理工具应保持清洁。 6.工艺过程 6.1 接通电源 检查操作控制板电源指示是否正确，冷却风扇运行是否正常。 6.2 试气 接通试气开关、验证保护气体是否畅通；
电焊气割安全规程 1 范围 本标准规定了资源综合利用公司检修人员在电焊气割的有关安全细则。 本标准适用于资源综合利用公司电焊气割。 2 引用文件 无 3 职责与权限 规定了检修工在进行电焊气割工作前、工作中、工作后注意的事项，遵守的细则。 4 工作环境要求 工作环境通风良好，附近无易燃易爆物品。 5 岗位安全要求的内容 5.1 工作前 5.1.1 易燃易炸区域或附近进行作业，必须办理“动火证”。注意清理现场，专人监护，保持距离，防止火星飞溅。 5.1.2 风季作业，应有挡风装置等措施，防止火星飞溅引起火灾，风力大于6级以上，应停止作业。 5.1.3 油脂的手套、棉纱和工具等同气瓶、瓶阀、减压器及回火管路等严禁接触。 5.1.4气瓶漏气时应用肥皂水检漏，严禁使用明火。 5.1.5 用前认真检查瓶阀、减压器、回火防止器、安全阀或安全装置是否完好，灵敏。5.1.6检查焊、割矩射、吸能力时，应防止因熔化金属飞溅物或其他杂质堵塞喷咀而导致回火，焊、割矩及连接部位，胶管、气阀不能沾有油脂。 5.1.7 点火时，喷咀不能对人，燃烧的割矩不能放在工件和地面上。 5.1.8 作业时，应先清理工件表面漆皮，铁锈，油垢，在贮存烧碱、硫磺、油、甲苯等物质的容器中作业时，必须清洗容器，并在毒气检测合格后方可作业。 5.2 工作中 5.2.1 使用：装减压阀前，慢慢打开气瓶阀门（防止产生静电火花）吹掉接口内外的灰尘；装好减压阀，然后打开阀门检查有无漏气，是否畅通；操作时，人应站在接口侧面，不准面对接口。 5.2.2 检查皮管接头无灰尘和金属屑，才能连接，皮管取下后，不能仰天放，也不能放在地上，以免杂质进入。
文件编号：******/Z DS 05-2-2012 CO2气体保护焊焊接特殊过程作业指导书 编制： 校对： 审定： 会签： 批准： ******有限公司 2012年10月25 日
文件编号：******/ZD S 05-2-2012 CO2气体保护焊焊接特殊过程版本：第2版第0次修改 作业指导书页码：第2 页共6 页 1.范围 1.1、本作业指导书规定了CO2气体保护焊施焊的工艺要求和控制方法检验规范；1.2、本作业指导书适用于本公司碳素钢板、合金钢制作的零件、部件的焊接要求。 1.3、本作业指导书编制时，参考了如下标准： GB/T985.1-2008 气体、焊条电弧焊、气体保护焊和高能束焊的推荐坡口。 GB8110-87 二氧化碳保护焊用钢焊丝 JB/T9186-1999 二氧化碳气体保护焊工艺规程 2. 一般要求 2.1对设计的要求 2.1.1.焊缝的设计应保证易施焊，根据焊件的厚度、结构形式选择合适的接头形式及 坡口形式； 2.1.2.在设计图纸中应标注出待焊工件的材料牌号，并根据产品的具体需要提出焊缝 的相关技术要求； 2.2.人员 焊接技术工人必须经过焊接理论和操作培训，按规定考试合格并持有有效的资铬证书。 2.3.焊接设备、材料、工具 2.3.1 设备：CO2保护焊机CPXDS-350(焊枪、送丝机) 送气带。 均应完好无损，配有显示焊接工艺参数的仪器及仪表；焊接设备及仪表必须按时进行周期鉴定，鉴定合格并且处于有效期内。 2.3.2材料：焊丝ER50-6、CO2气体 气体纯度应大于99.5﹪，其水分要求小于1~2g/m3O2小于0.1﹪，为减少CO2气体中的水分，可将气瓶倒置一段时间，然后放正，拧开气阀将上部水分较多的气体放掉，同时在焊接气路系统中串联一个预热器。 焊接使用的材料均应符合技术标准（国、部、专标）的规定，均应有合格证或其它质量证明文件，并按厂有关规定进行入厂检验，且签有入厂复验合格证明方可使用。
电焊气割安全操作规程 工作环境要求 工作环境通风良好，附近无易燃易爆物品。 工作前 1.易燃易炸区域或附近进行作业，必须办理动火证。注意清理现场，专人监护，保持距离，防止火星飞溅。 2.风季作业，应有挡风装置等措施，防止火星飞溅引起火灾，风力大于6级以上，应停止作业。 3.油脂的手套、棉纱和工具等同气瓶、瓶阀、减压器及回火管路等严禁接触。 气瓶漏气时应用肥皂水检漏，严禁使用明火。 4.用前认真检查瓶阀、减压器、回火防止器、安全阀或安全装置是否完好，灵敏。 5.检查焊、割矩射、吸能力时，应防止因熔化金属飞溅物或其他杂质堵塞喷咀而导致回火，焊、割矩及连接部位，胶管、气阀不能沾有油脂。 6.点火时，喷咀不能对人，燃烧的割矩不能放在工件和地面上。 7.作业时，应先清理工件表面漆皮，铁锈，油垢，在贮存烧碱、硫磺、油、甲苯等物质的容器中作业时，必须清洗容器，并在毒气检测合格后方可作业。 工作中 1.装减压阀前，慢慢打开气瓶阀门吹掉接口内外的灰尘；装好减压
阀，然后打开阀门检查有无漏气，是否畅通；操作时，人应站在接口侧面，不准面对接口。 检查皮管接头无灰尘和金属屑，才能连接，皮管取下后，不能仰天放，也不能放在地上，以免杂质进入。 2.经常检查回火防止器，压膜是否完好，各进出口是否畅通，逆止阀是否灵敏。 3.气瓶内氧气禁止全部用完，必须保留1～1.5个大气压，以便冲气检查和防止进入杂质。 4.冬季使用时，解冻瓶阀只能用40℃热水或蒸汽，严禁用火焰加热或铁器锤击。 5.与电焊工在同一处作业时，为防止气瓶带电，应在瓶底加绝缘垫，与气瓶接触的金属管道及设备均应安装接地线防止产生静电而引发火灾爆炸。 乙炔的安全使用： 1.乙炔最高工作压力禁止超过0.174MPa. 2.禁止使用紫铜或含铜量超过70%的铜合金制造与乙炔接触的仪表、管子等零件。 3.焊接与切割中使用的氧气胶管为黑色，乙炔气管为红色。胶管不能互换，工作前应检查胶管有无磨损、老化、扎孔、裂纹等情况并及时修理或更换。 4.气焊与气割作业过程中应预防触电、中毒、砸伤和眼病，夏季应防中暑。
二保焊焊接工艺及技术 一、二氧化碳气体保护焊简介 二保焊是焊接方法中的一种，是以二氧化碳气为保护气体，进行焊接的方法。在应用方面操作简单，适合自动焊和全方位焊接。在焊接时不能有风，适合室内作业由于它成本低，二氧化碳气体易生产，广泛应用于各大小企业二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳有时采用CO2＋O2的混合气体。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断。因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好。因此这种焊接方法目前已成为黑色金属材料最重要焊接方法之一。 1、短路过渡焊接 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 （1）电弧电压和焊接电流，对于一定的焊丝直径及焊接电流（即送丝速度），必须匹配合适的电弧电压，才能获得稳定的短路过渡过程，此时的飞溅最少。 a、调节短路电流增长速度di/dt,di/dt过小发生大颗粒飞溅至焊丝大段爆断而使电弧熄灭，di/dt过大则产生大量小颗粒金属飞溅。 b、调节电弧燃烧时间控制母材熔深。 2、细颗粒过渡 在CO2气体中，对于一定的直径焊丝，当电流增大到一定数值后同时配以较高的电弧压，焊丝的熔化金属即以小颗粒自由飞落进入熔池，这种过渡形式为细颗粒过渡。 （1）细颗粒过渡时电弧穿透力强母材熔深大，适用于中厚板焊接结构。细颗粒过渡焊接时也采用直流反接法。
二保焊和电焊的区别内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
二保焊和电焊的区别 1、就拿焊接方向来说，基本是推焊，而是拉焊！ 焊接时操作较方便，效率高，不要换，敲焊渣。 焊接时需要摆动，不然宽度达不到一定的要求，而就可以调整电流电压来达到一定的宽度！其实呢主要就是个拉焊和推焊的区别！ 2、同等电流，二保焊熔深比电焊大； 同等熔深，二保焊热输入量小，不容易产生裂缝； 焊接条件都相同的情况下，焊材的强度比较如下： J422（E4303）焊条抗拉强度 420Mpa? ER50-6? 二保焊丝抗拉强度（σb）≥500MPa 3、那要看你的铁件是什么类型的，电焊的焊口柔和韧性好二宝的强度大比较脆焊完焊口发硬一般都是做填充因为比较方便快捷不容易出现夹渣但是电焊容易 你问的牢固程度要看保护的程度要是保护的好的话二宝和电焊是一样的但是一般是电焊好点比较有韧性普通电焊的一平方里米能承受1600公斤拉力但是二宝只有1000公斤要是成本的话一般二宝要比电焊贵一点但是效率确实电焊的1.5倍区别在于件材料的不同,适用于类,氩弧焊适用于.氩弧焊对人体的伤害要比大. 二氧化碳气体保护电弧焊（简称CO2焊）的保护气体是二氧化碳（有时采用CO2＋O2的混合气体）。由于二氧化碳气体的0热物理性能的特殊影响，使用常规焊接电源时，焊丝端头熔化金属不可能形成平衡的轴向自由过渡，通常需要采用短路和熔滴缩颈爆断、因此，与MIG焊自由过渡相比，飞溅较多。但如采用优质焊机，参数选择合适，可以得到很稳定的焊接过程，使飞溅降低到最小的程度。由于所用保护气体价格低廉，采用短路过渡时焊缝成形良好，加上使用含脱
电焊、气割工程安全措施 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
电焊、气割工程安全措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、电焊 为了防止触电事故的发生，除按规定穿戴防护工作 服、防护手套和绝缘鞋外，还应保持干燥和清洁。在操作 过程中，还应注意以下问题： 1．焊接工作开始前，应首先检查焊机和工具是否完好 和安全可靠。如焊钳和焊接电缆的绝缘是否有损坏的地 方、焊机的外壳接地和焊机的各接线点接触是否良好。不 允许未进行安全检查就开始操作。 2．在狭小的空间内（如外脚手架）工作时，为防止触 电，必须穿绝缘鞋，脚下垫有橡胶板或其他绝缘材料；最 好两人轮换工作，以便互相照看。否则就需有一名监护人 员，随时注意操作人的安全情况，一遇有危险情况，就立
即切断电源进行抢救。 3．身体出汗后而使衣服潮湿时，切勿靠在带电的钢板或工件上，以防触电。 4．工作地点潮湿时，地面应铺有橡胶板或其他绝缘材料。 5．更换焊条一定要戴皮手套，不要赤手操作。 6．在带电情况下，为了安全，焊钳不得夹在腋下去搬被焊工件或将焊接电缆挂在脖颈上。 7．拉断闸刀开关时，脸部不允许直对电闸，以防短路造成的火花烧伤面部。 8．下列操作，必须在切断电源后才能进行： （1）改变焊机接头； （2）更换焊件需要改接二次回路时； （3）更换保险装置时； （4）焊机发生故障需要进行检修时；
管道的氩弧焊和氩弧焊打底有什么区别? 不锈钢管道的氩弧焊和氩弧焊打底在性能上有什么不同？ 全氩弧焊与氩弧焊打底在工艺上没什么区别，全氩弧焊适用于薄壁小管径管道（一般DN50及以下、壁厚4mm)以下，目的保证焊缝根部质量外观成像好。当管径较大、壁厚较厚时应采用氩弧焊打底手工焊盖面，用手工焊盖面的目的是管径大用手工焊可以保证外观质量且工效高于氩弧焊，成本低于氩弧焊。 个人认为，应该只是叫法上的不同，我所接触的管道焊接里面工作芯管都要氩弧焊打底电焊盖面的。 全氩弧焊主要用在直径小于4寸（DN100），而大一些的管道一般要求氩弧焊打底，电弧焊盖面，这样保证了焊缝内层的质量也提高了生产效率，焊口成型也比较好。 大口径的管道一般采用氬电联焊，先用氩弧焊打底，然后再用电焊焊其它部分。较小的管道可采用氩弧焊全焊。 个人感觉氩弧焊打底是针对那些不易清理药皮、焊渣及其他杂质的管道，而手工焊效率高、成本底，易操作等 就这两个区别 氩弧焊打底的好处是，管道内壁成型好，例如输油管道运行几年后要考虑清管器通过清管的，这样就可以避免了卡球的事故。所以一般是氩弧打底，电焊填充盖面 再就是一般薄壁小直径管子直接用氩弧焊，向上面说的DN50以下 氩弧焊打底只是管道焊接时底层用氩弧焊打一遍底，然后就用电焊包上；氩弧焊则是整个焊接都采用此焊接工艺。第一种施工费用低速度快，但不适用一些高要求的管道。 没有区别，DN50以下管道可以用氩弧焊直接成型，大于DN50管道用氩弧焊打底焊接后，用电焊进行焊接，可以提高焊接速度，保证焊接质量，适用于有射线探伤要求的管道和管道内要求洁净的管道焊接工艺。 一般对于焊接质量要求高，无法作做背部清根的焊缝需要做氩弧焊打底，手工电弧焊盖面即可。比如管道焊接，经常采用氩弧焊打底，然后手工电弧焊盖面。氩弧焊线能量低，焊缝外观成型好，但相对成本高。 采用氩弧焊打底工艺，可以得到优质的焊接接头。氩弧焊打底焊接工艺在锅炉的水冷壁、过热器、省煤器等焊接中，接头质量优良，经射线探伤，焊缝级别均在Ⅱ级以上。 1．氩弧焊打底优点 (1)质量好只要选择合适的焊丝、焊接工艺参数和良好的气体保护就能使根部得到良好的熔透性，而且透度均匀，表面光滑、整齐。不存在一般焊条电弧焊时容易产生的焊瘤、未焊透和凹陷等缺陷。
XXXX实业股份有限公司 电焊安全操作规程 WB/ZJ-01-066一、工作前应认真检查工具、设备是否完好。焊机的外壳是否有可靠的接地；焊机必须有良好的绝缘；电源接线柱必须有可靠的护罩。二、焊机一次电源线不能过长，不允许有接头。二次线(龙头线)，必须有足够的导电截面和良好的绝缘，接头一般不允许超过3个，并采取压接法，破损处应及时修补包扎好。焊接地线要有足够的截面并连接牢固。 三、电流闸刀应有防护罩，不许裸露，操作时应戴手套，人头偏斜，防止电弧灼伤。 四、焊接时应离易燃易爆物品5～10米。 五、在狭小舱室和容器内焊接时，应加强通风，必须有人监护，发现问题要及时采取措施。 六、对做了油漆和绝缘的舱室和容器，必须进行通风，待溶剂挥发，表面固化，经测爆检查无可燃气体后，方可进行焊接。 七、禁止在有压力的或封闭的管道和容器上焊接，不得在带电物体上进行焊接。 八、高空作业时应系戴好安全带和安全帽，并将电焊龙头线妥善固定，不准缠在身上。 九、焊机不能淋雨曝晒，焊机的接地线和搭铁线不准搭在各种气瓶、管道、脚手架、钢丝绳、轨道、屋架、贮罐等上面。 十、工作完毕或即时工作结束应将电焊龙头线拿出舱外并盘挂好，切断、关闭电源、气源，检查作业区域及周边环境，消除火源。 十一、工作前和工作结束后认真检查和清理现场，消除隐患。
浙江乍浦实业股份有限公司 气割（焊）安全操作规程 WB/ZJ-01-114一、进行气焊（气割）作业人员必须持“特种作业操作证”方可上岗操作。 二、氧气瓶、乙炔瓶的阀、表均应齐全有效，紧固牢靠，不得松动、破损和漏气。氧气瓶及其附件、胶管和开闭阀门的搬手上均不得沾染油污。 三、氧气瓶应与其他易燃气瓶、油脂和其他易燃物品分开保存，也不宜同车运输。氧气瓶应有防震胶圈和安全帽，不得在强烈阳光下暴晒。严禁用塔吊或其他吊车直接吊运氧气或乙炔瓶。 四、乙炔胶管，氧气胶管不得错装。乙炔胶管为黑色，氧气胶管为红色。 五、氧气瓶与乙炔瓶储存和使用时的距离不得小于10米，氧气瓶、乙炔瓶与明火或割炬（焊炬）间距离不得小10米。 六、点燃焊（割）炬时，应先开乙炔阀点火，然后开氧气阀调整火焰，并闭时先关闭乙炔阀，再关闭氧气阀。 七、工作中如发现氧气瓶阀门失灵或损坏，不能关闭时，应让瓶内的氧气自动跑尽后再行拆卸修理。 八、、氧气和乙炔胶管不能混用，氧气用红色胶管(耐压15kgf／cm，1．47兆帕)，乙炔用黑色胶管(耐压3kgf／cm，0．294兆帕)；胶管头要用铅丝扎紧固牢。新胶管使用前应吹除内部的灰粉，严禁一付胶管接用二把割具。。
二保焊机详细操作 2014-11-16 焊工之家 CO2气保焊操作 1 起弧 （1）保持干伸长不变。 （2）倒退引弧法，在焊道前端10—20mm处引弧。 （3）接头处磨薄，防止接头未熔和。 2 收弧 （1）保持干伸长不变。 （2）在熔池边缘处收弧。 起弧与收弧工艺，虽然说CO2的起弧与收弧工艺简单，但若达到一定的质量要求，掌握规范的操作工艺是很必要的。 起弧工艺：起弧之前在焊丝端头与母材之间保持一定距离的情况下，按下焊枪开关。在起弧时，保持干伸长度稳定。起弧处由于工件温度较低，又无法象手工焊那样拉长电弧预热，所以应采用倒退引弧法，使焊道充分熔和。 收弧工艺：CO2焊收弧时，应保持干伸长度不变，并把燃烧点拉到熔池边缘处停弧，焊机自完成回烧、消球、延时气保护的收弧过程。 3 操作方法 （1）左焊法（右→左）：余高小，宽度大，飞溅小，便于观察焊缝，焊接过程稳定，气保效果好（有色金属必须用左焊法），但溶深较浅。 （2）右焊法（左→右）：余高大，宽度小，飞溅大，便于观察熔池，熔深深。 （3）运枪方法：锯齿形摆抢。 （4）平角焊不摆或小幅摆动。 （5）立角向上焊，采用三角形运枪。 （6）焊枪过渡：熔池两边停留，在熔池前1/3处过渡。 （7）枪角度：垂直于焊道，沿运枪方向成80—90°角。 （8）试板：间隙2.0—2.5mm，起弧点略小于收弧点。无钝边，反变形1°。 （9）予防缺陷： 防夹角不熔—烧透夹角。防层间不熔—注意枪角度。 焊接参数 1 电流、电压 U2=14+0.05I2 焊接电流应根据母材厚度、接头形式以及焊丝直径等，正确选择焊接电流。短路过渡时，在保证焊透的前提下，尽量选择小电流，因为当电流太大时，易造成溶池翻滚，不仅飞溅大，成型也非常差。 焊接电压必须与电流形成良好的配合。焊接电压过高或过低都会造成飞溅，焊接电压应伴随焊接电流增大而提高，应伴随焊接电流减小而降低，最佳焊接电压一般在1-2V之间，所以焊接电压应细心调试。 电流过大：弧长短、飞溅大，有顶手感觉，余高过大，两边熔合不好。 电压过高：弧长长、飞溅稍大，电流不稳，余高过小，焊逢宽，引弧易烧导电嘴。 2 干伸长度 焊丝伸出导电咀的长度为干伸长度，一般经验公式为10倍的焊丝直径I=10d。规范大时，略大。规范小时，略小。 干伸过长：焊丝伸出长度太长时，焊丝的电阻热越大，焊丝熔化速度加快，易造成焊丝成段熔断，飞溅大，熔深浅，电弧燃烧不稳。同时气保护效果不好。
标识制作中氩弧焊和二保焊有什么区别焊接和喷漆是标识制作的两个基本工艺。特别是焊接工艺，在标识牌制作厂家中，几乎所有的金属材质的标识生产制作中都要用到。目前来说，标识制作厂家金属焊接过程中，主要是两种焊接工艺，氩弧焊和二保焊。本文就这两种焊接方式进行简单对比。很多人对于这两种不同焊接工艺的差异不甚了解，本文就其差别进行分析对比。 就名称而言，二保焊和氩弧焊是日常一种习惯性的简称。这两种叫法不是很规范。严格的来说氩弧焊是指以钨极做电极，氩气保护的焊接方法，较为准确的名称为：钨极氩弧焊，专业的名称是：TiG焊或GTAW。所谓的二保焊目前是指以自动送丝的细焊丝作为电极，二氧化碳其作为保护的焊接方法，应该称为：二氧化碳做保护气体的熔化极气体保护焊，更专业的名称是MAG或GMAW。为了便于阅读，我们在下文中对于这两种焊接工艺任然是以习惯简称为名。 二保焊（TiG焊或GTAW）的原理：以自动送丝的细焊丝作为电极，二氧化碳其作为保护的焊接方法。 由其工作原理我们可以看出，二保焊工艺简单，焊接效率高，设备要求低，对工作环境要求较为宽泛。所以再标识生产制作当中，二保焊常用于低碳钢和低合金高强度钢焊接工艺。譬如各种大型标识钢结构焊接，其焊接生产率高，抗裂性能好，焊接变形小，适应变形范围大。需要注意的是二保焊焊接过程中金属飞溅较多，焊缝外形较为粗糙，特别是当焊接参数规范匹配不当时，飞溅就更严重。在焊接过程中，要注意控制飞溅金属对标识产品及环境的影响。
氩弧焊的原理：钨极氩弧焊是用钨棒作为电极加上氩气进行保护的焊接方法，焊接时氩气从焊枪的喷嘴中连续喷出，在电弧周围形成保护层隔绝空气，以防止其对钨极、熔池及邻近热影响区的氧化，从而获得优质的焊缝。焊接过程中根据工件的具体要求可以加或者不加填充焊丝。 氩弧焊是标识制作厂家焊接金属应用最为广泛的焊接工艺，因为其有以下特点： 1 氩气具有极好的保护作用，能有效隔绝周围空气；它本身既不与金属起化学反应，也不溶于金属，使得焊接过程中的冶金反应简单易控制，因此获得较高质量的焊缝提供良好条件。 2 钨极电弧非常稳定，即使在很小电流情况下（<10A）仍可稳定燃烧，特别适用于薄板材料焊接。譬如标识外表面的不锈钢或者镀锌板。 3 氩弧焊由于填充焊丝不通过电流，故不产生飞溅。所以用于标识外表面不锈钢、镀锌板等薄板后焊缝成型美观，易于打磨刮灰处理。 5 交流氩弧焊在焊接过程中能够自动清除焊件表面的氧化膜作用，因此，氩弧焊可成功地焊接一些化学活泼性强的有色金属，如铝、镁及合金。这是二保焊所不具备的。 综合对比氩弧焊和二保焊在标识制作厂家的使用情况来看，虽然氩弧焊相对二保焊来说优点更为突出，适用范围更广泛，可焊接金属种类更多，但是其也存在生产效率低，生产成本较高。且因为氩弧焊受气流影响较大，因此在室外环境中不易操作等缺陷。在标识制作中
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电焊、气割安全操作规范(标准 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
电焊、气割安全操作规范(标准版) 1、焊工必须持证作业，严格遵守焊接作业“十不焊”原则； 2、不按规定办理动火审批手续的不得进行焊接作业； 3、登高作业的焊工必须戴安全帽，挂安全带，并按规定穿戴好其它劳动防护用品。 4、登高焊接必须备有盛放焊条及其它焊接工具的专用工具袋，焊接用的材料配件，工具等须离楼层沿边超过１米以防坠落。 5、焊接现场应设专人监护，并备有足够的消防器材。 6、气割作业前，应检查确认所使用的氧气，乙炔气导管完好无损，符合安全规定，其中氧气管为红色，乙炔管为黑色。 7、作业前，应检查电焊电缆的完好无损，保证良好的绝缘效果，如发现问题应立即予以修补或更换，电缆线长度不宜超过30米。 8、电焊机接线柱及外露带电部位的防护罩不得任意拆卸。
9、严禁利用建筑物内的金属结构，轨道，暧气设施，管理及其它金属物体电焊导线及电缆的搭电。 10、所使用的氧气和乙炔气瓶，两者相距最短距离为7米，并距离明火最少10米。 11、焊接，切割作业完成后，应及时清理现场，彻底消灭火种，防止事故隐患。 12、焊接，切割作业时均应在下方设有承火铁斗。 云博创意设计 MzYunBo Creative Design Co., Ltd.
第一章二氧化碳气体保护焊 二氧化碳气体保护焊是20世纪50年代初期发展起来的一种焊接技术，目前已经发展成为一种重要的焊接方法。之所以如此，是因为CO2焊比其他电弧焊方法有更大的适应性、更高的效率、更好的经济性以及更容易获得优质的焊接接头。本章主要讨论CO2焊的特点及应用，CO2的设备及材料并对CO2焊的焊接技能进行相应的介绍。 学习任务和目标 1.掌握CO2气体保护焊的分类及特点； 2.掌握CO2气体保护焊的设备使用及保养； 3.掌握CO2气体保护焊的焊接材料的相关知识。 第一节二氧化碳气体保护焊概述 一、CO2气体保护焊的实质 CO2气体保护焊是利用CO2气体作为保护气体的熔化极电弧焊方法。这种方法以CO2气体作为保护介质，使电弧及熔池与周围空气隔离，防止空气中氧、氮、氢对熔滴和熔池金属的有害作用，从而获得优良的机械保护性能。生产中一般是利用专用的焊枪，形成足够的CO2气体保护层，依靠焊丝与焊件之间的电弧热进行焊接。 按所用焊丝直径不同，可分为细丝CO2气体保护焊(焊丝直径为0.5～1.2mm)和粗丝CO2气体保护焊(焊丝直径为1.6～5.0mm)。 按操作方式又可分为CO2半自动焊和CO2自动焊。主要区别在于：CO2半自动焊是由手工操作焊枪控制焊缝成形，而送丝、送气等功能同CO2自动焊一样，由相应的机械装置自动完成。CO2半自动焊适用性较强，可以焊接较短的或不规则的曲线焊缝，还可以进行定位焊操作，所以，在生产中被广泛采用。而CO2自动焊主要用于较长的直线焊缝和环缝等的焊接。 CO2气体保护焊是熔化极电弧焊，熔滴过渡的形式与选择的焊接工艺参数和相关工艺因素有关。应根据焊接构件的实际情况，确定粗、细丝CO2焊的焊接方式，选择合适的焊接工艺参数，以获得所希望的熔滴过渡形式，从而保证焊接过程的稳定性，减少飞溅，得到理想的焊缝。 CO2焊熔滴过渡主要有短路过渡和滴状过渡两种形式。 1．短路过渡CO2焊在采用细焊丝、小电流和低电弧电压焊接时，熔滴呈短路过渡。短路过渡时，弧长很短，焊丝端部熔化形成的熔滴与熔池表面接触而短路，电弧熄灭，形成焊丝与熔池之间
整体解决方案系列 电焊气割安全措施（标准、完整、实用、可修改）
编号：FS-QG-53233 电焊气割安全措施 Gas welding safety measures 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 一、施工地点:胶带石门 二、施工项目:割U36钢棚 三、施工负责人:上官相环 四、施工时间:20xx年11月14日至20xx年11月17日 五、电焊(气割)设备: 设备入井时间:20xx年11月14日08时 设备升井时间:20xx年11月17日08时 六、施工技术措施: (一)根据生产需要，割除位于胶带石门15采区回风联络巷溜矸眼底部的U36钢棚，需使用电焊(气割)，特制定本安全技术措施。 (二)施工前，要洒水降尘，用便携仪检测瓦斯浓度小于 0.5%时，方可施工，施工负责人严格检查施工地点顶板隐患，
把浮煤、危岩找净。 七、施工安全措施: (一)在组织电焊(气割)施工期间，要求电焊(气割)操作人员、洒水降尘、瓦检员、安监员全部在岗，责任明确，确保措施落实到位，现场检查每缺少一人，罚责任人100元。 (二)现场施工负责人要对电气焊作业以及施焊全过程全面负责，始终坚守在施工作业现场，确保电焊(气割)施工安全。 (三)电焊(气割)操作人员必须持证上岗。气割所用火种(火机或火柴)由操作人员携带、保管，携带火种人员下井前需在信息办登记，电气焊到期后种进行销号。 (四)本措施经审批后，必须组织所有参加施工的人员在施工作业前认真学习本措施并签字，分工明确，责任到人，严格按措施施工。 (五)井下必须使用有编号的电焊机进行作业，未编号的禁止入井。 (六)电焊(气割)机经矿车下放到施工地点再由施工人员人工将其卸下，放置到巷道内不影响运输的、顶板巷帮完
氩弧焊的使用技巧 主要还是熟能手巧～板的厚度和点击的时间～还有电流都是相连系的～要配合的很好。省气谈不上～只要不要过余的开的太大就行。还有钨针的最好尖一点～在焊接时～不要一开始就把针尖对着焊接处～先空打一下～将管子里的空气排出～这样焊就不会炸不会有黑斑～在点击完毕后不要马上拿开焊枪～等几秒～这样不锈钢在冷却时受氩气的保护～就样不会黑～连洗钢水和抛光片都省了。这只能针对点焊～如果长距离的拖焊就没办法了～板肯定要变色的～只有等抛光和清洗了。 氩弧焊打底,电弧焊盖面算什么焊接方法, 钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧～加热和熔化焊材本身, 在添加填充金属时也被熔化,～而后形成焊缝金属。钨电极～熔池～电弧以及被电弧加热的连接缝区域～受 氩气流的保护而不被大气污染。氩弧焊时,焊炬、填充金属及焊件的相对位置如下图: 弧长一般取1-1.5倍 钨电极直径。 停止焊接时～首先从熔池中抽出填充金属,填充金属根据焊件厚薄添加,～热端部仍需停留在氩气流的保护下～以防止其氧化。 1.焊枪,焊炬, 钨极氩弧焊枪,也称焊炬,除了夹持钨电极～输送焊接电流外～还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。 3.氩气纯度氩弧焊时材质对氩气纯度的 要求金属材料铬镍不锈钢太难熔金属氩气纯度,%, ?99.7 ?99.98 4. 钨极伸出喷嘴的长度～一般取1-2倍钨极直径～钨电极与焊件距离,弧长,一般取1.5倍以下钨电极直径。
喷嘴大小等则在焊接电流值确定后再选定。 焊接区的通风。在不能进行通风的局部空间施焊时～应戴供给新鲜空气面罩或防毒面具壁厚δ在3,δ?16mm 时～选用V 形坡口～其坡口形式 图3 3,δ?16mm 时～ V 形坡口坡口形式 壁厚δ在δ,16mm时～选用U 形或V 形坡口～坡口形 δ,16mm 时～ U 形或V 形坡口的坡口形式 13. 对口质量要求内壁齐平～如有错口～其错口值应符合下列要求:对接单面焊的局部错口值不应超过壁厚 的10%～且不大于1mm。 14. 对口应将焊口表面及面侧15mm 母材内～外壁的油、漆、垢、及氧化层等清理干净～直至露出金属光泽～ 并对坡口表面进行检查～不得有裂纹、重皮、毛刷及坡口损伤等缺陷。若设计有要求时～还应对坡口表面进 行渗透探伤。 15. 采用手工电弧焊前～应将焊口坡口两则100mm 范围内包上石棉布～以防飞溅污染母材。工艺要点 23. 焊接工艺规范应严格按焊接工艺卡的规定执行。宜采用小电流、短电弧、小摆动、小线能量的焊接方法。 24. 严禁在被焊件表面引弧、试电流或随意焊接临时支撑物。 25. 采用钨极氩弧焊打底的根层焊缝检查后～经自检合格后～方可焊接次层～直至完成。 26. 氩弧焊时～断弧后应滞后关气～以免焊缝氧化。 27. 氩弧焊打底时薄壁管的次层焊接时～背面应充氩保护～采用可溶纸封堵做成气室。见图5。 28. 直径大于194mm 的管子宜采取二人对称焊～焊前为保证首层氩弧焊道质量～管道内必须充氩气保护～防止合金元素烧损及氧化～大径奥氏体

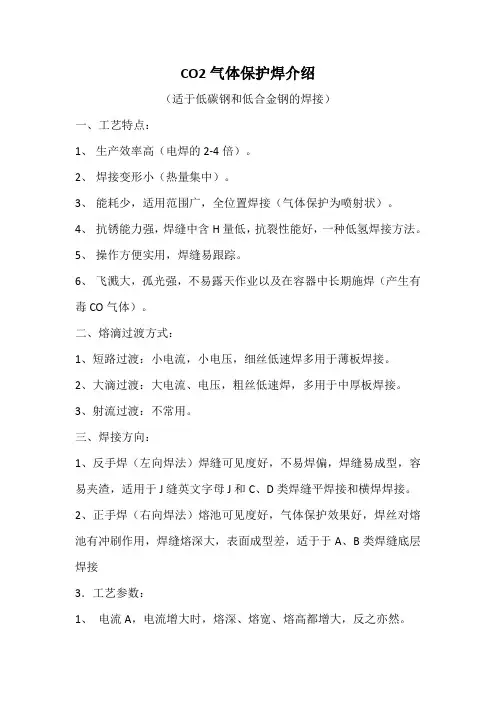

二氧焊，即二氧化碳气体保护焊的简称。 一、基本原理 CO2气体保护焊是二氧化碳焊机以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。是焊接黑色金属的重要焊接方法之一。 二、二氧化碳焊机工艺特点 1. CO2焊穿透能力强，焊接电流密度大（100-300A/m2 ），变形小，生产效率比焊条电弧焊高1-3倍 2. CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50% 3. 焊缝抗锈能力强，含氢量低，冷裂纹倾向小。 4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。 5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。 6. 焊接弧光强，注意弧光辐射。 三、二氧化碳焊机冶金特点 CO2焊焊接过程在冶金方面主要表现在： 1. CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。 四、焊接材料 1. 保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L 的标准钢瓶可灌入25Kg的液态CO2，25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。气瓶压力表上所指的压力就是这部分饱和压力。该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。（备注：1Kg 的液态CO2可汽化509LCO2气体） CO2气瓶外表漆黑色并写有黄色字样 市售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：? 1) 将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。 2) 倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。 3) 在气路中设置高压干燥器和低压干燥器，另外在气路中设置气体预热装置，防止CO2气中水分在减压器内结冰而堵塞气路。 2. 焊接材料（焊丝） 1.）二氧化碳焊机焊丝要有足够的脱氧元素 2.）含碳量Wc≤0.11%，可减少飞溅和气孔。 3.）要有足够的力学性能和抗裂性能。 焊丝直径及其允差（GB/T8110-1995） 焊丝直径mm 允许偏差 φ0.5；φ0.6 +0.01，-0.03 φ0.8，φ1.0
二保焊是"二氧化碳气体保护焊"的俗称,与氩气保护焊(俗称"氩弧焊")及其它气体保护焊合称"气保焊". 二保焊的优点是明弧焊接,易实现全方位半自动和自动焊接,一般使用裸焊丝,电弧热量集中,热影响区小,焊接变形与焊缝开裂倾向小等.因此,焊接操作方便,焊缝质量较高,综合成本只有手工电弧焊和埋弧焊的一半. 不过,由于纯净二氧化碳制备困难,其中的水份和氮气等杂质,常常引起较大烟尘和飞溅,使焊缝外观不够光滑,一般须在气路中设置干燥器;另一个不足之处是,二氧化碳容易高温分解,生成一氧化碳和氧气,造成一定的焊缝金属氧化和气孔夹杂.(也是熔池飞溅的原因之一) 二保焊主要用于焊接厚度25mm以下的低碳钢和低合金钢结构件,也常用于磨损件的堆焊修复以及铸铁件的补焊. 埋弧焊(含埋弧堆焊及电渣堆焊等)是一种重要的焊接方法,其固有的焊接质量稳定、焊接生产率高、无弧光及烟尘很少等优点,使其成为压力容器、管段制造、箱型梁柱等重要钢结构制作中的主要焊接方法.近年来,虽然先后出现了许多种高效、优质的新焊接方法,但埋弧焊的应用领域依然未受任何影响.从各种熔焊方法的熔敷金属重量所占份额的角度来看,埋弧焊约占10%左右,且多年来一直变化不大. 当焊丝确定以后(通常取决于所焊的钢种),配套用的焊剂则成为关键材料,它直接影响焊缝金属的力学性能(特别是塑性及低温韧性)、抗裂性能、焊接缺陷发生率及焊接生产率等.焊丝与焊剂的配用重量比为焊丝:焊剂=1.1~1.6,视焊接接头类型、所用焊剂种类、焊接规范参数而定.与熔炼焊剂相比,烧结焊剂用量较为节省,约可少用20%左右. 我国采用焊剂量在5万吨左右波动,其中70%约为熔炼焊剂,余为非熔炼焊剂.欧美工业发达国家以非熔炼型焊剂为主,约在80%、90%以上,但仍然有熔炼型焊剂生产销售,熔炼焊剂这种持久的生产力与其固有的一些特点有关. 近年来,在我国出现了一种钢筋的新的焊接方法,即竖向钢筋电弧——电渣压力焊.与以前的钢筋搭接手工电弧焊法相比,可节约钢材15%以上,生产率大大提高,焊接材料消耗费用也有所降低,确有取代后者的发展趋势,应用日益广泛.该方法主要使用熔炼焊剂,它起到维弧、电渣加热、金属凝固模体等作用.目前我国熔炼焊剂的五分之一左右用于竖向钢筋的焊接. 我国的锰矿资源比较缺乏,特别是适于生产熔炼焊剂的品位高、磷含量低、铁含量低的锰矿就更少了.全国仅在广西、云南、湖南等省有锰矿矿脉,经过多年开采,符合生产焊剂的锰矿商品日渐紧张.为取代高锰渣系焊剂,研制、推广中锰、低锰焊剂已成为客观需要的紧迫任务.随着含适量锰焊丝的生产供应的扩大,中锰、低锰渣系焊剂应该有广阔的市场. 关于商品焊剂的技术性能说明,目前在行业上的通常作法是,熔炼焊剂给出其化学成分及配一种焊丝的熔敷金属力学性能,烧结焊剂只给出其渣系构成及配一种焊丝的熔敷金属力学性能.这似乎实用性不够.很少有用户对焊剂的化学成分逐批进行化学成分分析,因为除了分析方法及设备上的难度外,其结果与用户的使用要求之间尚相距甚远. 建议焊剂生产商在产品说明中提供含如下技术内容的信息. 首先是焊剂的碱度,可按IIW的推荐公式来计算.在焊接低合金高强度钢用焊剂的国家标准中,对此亦有说明,参见GB12470,《低合金钢埋弧焊用焊剂》.焊剂碱度是标志焊剂冶金性能、工艺性能、电流种类及可焊钢材等级等的第一位的技术指标.其次是提供最适合于匹配使用的几种焊丝熔敷金属的力学性能,使用户选材有较大的空间. 要特别推荐焊剂生产商提供焊剂的冶金行为图,即结构钢用焊剂对合金元素的烧损——过渡图(简指增硅量、焊丝含锰量中性点百分含量),不锈钢用焊剂的增碳倾向及铬含量的烧损——过渡图.这样,用户可根据所选用焊丝的化学成分、焊剂对含金元素的烧损——过渡影响,接头类型及焊接规范参数等因素,预测出所焊焊缝金属的化学成分及力学性能,与其待焊产品的技术要求作比较,具有直接的参考作用,就目前焊剂业生产厂家的技术能力而言,完成这样的工作确实有一定的难度,建议他们与科研单位、大型用户合作,形成能反映本企业焊剂产品特点、技术内容含量高的产品说明书.进一步说,科研单位可开发出这样的软件,供用户使用或补充已有的焊接技术计算机专家系统.
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.电焊工(气割、气焊)安全操作规程正式版
电焊工(气割、气焊)安全操作规程正 式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 （1）电焊（气割、气焊）工、须经体检，专业培训、持证上岗。工作前应穿戴好防护用品，认真检查电、气焊设备、机具的安全可靠性，对受压容器，密闭容器、各种油桶、管道进行操作时，要事先检查，对有毒、有害、易燃、易爆物要冲洗干净，打开所有孔盖。在容器内焊割要二人轮换，一人在外监护。照明电压应低于36伏。 （2）严格执行。“三级防火审批制度”。焊接场地禁止存放易燃易爆物品，按规定备有消防器材，保证足够的照明和
良好的通风，严格执行“焊工十不焊割”的规定。 （3）电焊机外壳应有效接地，接地或接零、及工作回线不准搭在易燃易爆物品上，也不准接在管道和机床设备上。工作回线，电源开关应绝缘良好，把手、焊钳的绝缘处要牢固，电焊机要专人保管、维修，不用时切断电源，将导线盘放整齐，安放在干燥地带，决不能放置露天，淋雨、防止温升、受潮。 （4）氧气瓶和乙炔瓶应有妥善堆放地点，周围不准明火作业；严禁火苗和吸烟，更不能让电焊导线或其它带电导线在气瓶上通过。要避免频繁移动，应设有固定小车。禁止与氮气瓶及彼此间混放，不
