薄膜制备工艺期末复习

光学薄膜复习要点第四章光学薄膜的制造工艺1.光学薄膜器件的质量要素光学性能:●膜层厚度d●膜层折射率n折射率误差的三个主要来源：------膜层的填充密度(聚集密度)------膜层的微观组织物理结构------膜层的化学成分机械性能:硬度:膜层材料的本身硬度和膜层内部的填充密度牢固度：是指膜层对于基底的附着力、黏结程度膜层与基底之间结合力的性质（范德华力、分子间作用力、经典吸引）成膜粒子的迁移能环境稳定性：希望薄膜器件的光学性能和机械性能在经历恶劣环境较长时间后仍然不变。

恶劣环境：盐水盐雾、高湿高温、高低温突变、全水浴半水浴、酸碱腐蚀提高方法:1.选用化学稳定性好的材料2.制作结构致密无缝可钻的膜层后果：1.结构致密:酸碱盐水对膜层的腐蚀为单一面腐蚀，速度慢，耐久性强2. 结构疏松：酸碱盐水对膜层的腐蚀是深入内部的体腐蚀，速度快，耐久性差。

填充密度:膜层的实际体积与膜层的几何体积之比。

后果：高的填充密度对应着优良的机械性能和光学性能的环境稳定性。

低：机械性能：膜层与基底之间吸附能小，膜层结构疏松牢固度差膜层表面粗糙，摩擦因数较大，抗摩擦损伤能力差非密封仪器内部，面腐蚀变为深入内部的体腐蚀光学性能：光线在粗糙表面散射损大空隙对环境气体的吸收导致膜层的有效光学厚度随环境、温度的变化而变化。

折射率不稳定。

提高膜层的填充密---基片温度、沉积速率、真空度、蒸汽入射角、离子轰击影响膜层质量的工艺要素：1.真空镀制光学薄膜的基本过程清洗零件---清洁真空室/装零件---抽真空和零件加温---膜厚仪调整---离子轰击---膜料预熔---镀膜---镀后处理---检测。

2.影响薄膜器件质量的工艺要素及其作用机理●真空度:影响折射率，散射，机械强度，不溶性后果:真空度低，使膜料蒸汽分子与剩余气体分子碰撞的几率增加，蒸汽分子的动能大大减小，与基片的吸附能间隙，从而导致沉积的膜层疏松，机械强度差，聚集密度低，化学成分不纯，膜层折射率，硬度变差。

薄膜材料与薄膜技术第一章1.真空度划分：粗真空：105-102Pa 接近大气状态热运动为主低真空：102-10-1Pa高真空：10-1-10-6Pa超高真空：<10-6Pa2.吸附与脱附物理吸附与化学吸附气体吸附：固体表面捕获气体分子的现象物理吸附：没有选择性、主要靠分子之间的吸引力、容易发生脱附、一般只在低温下发生化学吸附：在较高温度下发生、不容易脱附,只有气体和固体表面原子接触生成化合物才能产生吸附作用;气体脱附：是吸附的逆过程;3.旋片式机械真空泵用油来保持各运动部件之间的密封,并靠机械的办法,使该密封空间的容积周期性地增大,即抽气；缩小,即排气,从而达到连续抽气和排气的目的;4.分子泵牵引泵：结构简单、转速小、压缩比大效率低涡轮式分子泵：抽气能力高、压缩比小效率高5.低温泵深冷板装在第二级冷头上,温度为10-20k,板正面光滑的金属表面可以去除氮、氧等气体,反面的活性炭可以吸附氢、氦、氖等气体;通过两极冷头的作用,可以达到去除各种气体的目的,从而获得超高真空状态;6.真空的测量电阻真空计：压强越低,电阻越高 p↓→R↑测量范围105---10-2Pa热偶真空计：压强越低,电动势越高p↓→↑测量范围Pa电离真空计：三种BA型、热阴极、冷阴极A：灯丝发射极F：栅极加速极 G：收集极第二章1.薄膜制备的化学方法以发生一定化学反应为前提,由热效应引起或由离子的电致分离引起;热激活、离子激活2.热氧化生长在充气条件下,通过加热基片的方式可以获得大量的氧化物、氮化物和碳化物薄膜;3.化学气相沉积优缺点：优点记住四条：①成核密度高,均匀平滑的薄膜;②绕射性好,对于形状复杂的表面或工件的深孔、细孔等都能均匀覆膜;③不需要昂贵的真空设备;④残余应力小,附着力好,且膜致密,结晶良好;⑤可在大尺寸基片或多基片上进行;可一制备金属和非金属薄膜,成膜速率快,面积大;缺点：①反应温度太高,而许多基材难以承受这样的高温②反应气体可能与设备发生化学反应;三个过程：反应物输运、化学反应、去除附产物分类：常压式、低压式NPCVD、LPCVD 热壁>500℃、冷壁LTCVD发生的典型化学反应记住四条：分解反应、还原反应、氧化反应、氮化反应、碳化反应按照不同激活方式分类：①激光化学气相沉积LCVD定义：利用激光源产生出来的激光束实现化学气相沉积的一种方法激光加热非常局域化②光化学气相沉积PCVD定义：高能光子有选择性地激发表面吸附分子或气体分子而导致键断裂、产生自由化学粒子形成膜或在相邻的基片上形成化学物③等离子体增强化学气相沉积PECVD定义：在等离子体中电子平均能量足以使大多数气体电离或分解优点：比传统的化学气相沉积低得多的温度下获得单质或化合物薄膜材料缺点：由于等离子体轰击,使沉积膜表面产生缺陷,反应复杂,也使薄膜的质量有所下降;应用：用于沉积各种材料,包括SiO2、Si3N4,非晶Si：H、多晶Si、SiC等介电和半导体膜;分类：射频R-PECED、高压电源PECVD、微波m-PECVD、回旋电子加速微波mECR-PECVD辨析PCVD 、LCVD 、PECVD4.电镀定义：电流通过导电液中的流动而产生化学反应最终在阴极上电解沉积某一物质的过程;5.化学镀定义：不加任何电场、直接通过化学反应而实现薄膜沉积的方法6.阳极沉积反应定义：不需采用外部电流源,在待镀金属盐类的溶液中,靠化学置换的方法在基体上沉积出该金属的方法;依赖阳极反应7.辨析电镀、化学镀、阳极沉积反应：①化学镀、阳极沉积反应不可单独作为镀膜技术,一般作为前驱镀处理衬底或后续镀做保护层;电镀可单独作为镀膜技术;②阳极沉积反应与化学镀的区别在于无需在溶液中加入化学还原剂,因为基体本身就是还原剂;化学镀需添加还原剂;两者都不需要外加电场;技术定义：利用分子活性气体在气液界面上凝结成膜,将该膜逐次叠积在基片上形成分子层;应用：应用这一技术可以生长有序单原子层、高度有序多原子层,其介电强度较高; 过程：第三章与CVD相比优缺点：优点：化学气相沉积对于反应物和生成物的选择,且基片需要处在较高温度下,薄膜制备有一定的局限性;物理气相沉积对沉积材料和基片没有限制;缺点：速率慢、对真空度要求高三个过程：从源材料发射粒子、粒子输运到基片、粒子在基片上凝结、成核、长大、成膜;3.真空蒸发定义：将待成膜的物质置于真空中进行蒸发或升华,使之在工件或基片表面析出的过程;优点相对于其他物理制备：简单便利、操作容易、成膜速度快、效率高、广泛使用;缺点：薄膜与基片结合较差、工艺重复性不好;六种技术：①电阻加热法定义：将支撑加热材料做成适当形状,装上蒸镀材料,让电流通过蒸发源加热蒸镀材料,使其蒸发;②闪烁蒸发定义：把合金做成粉末或微细颗粒,在高温加热器或坩锅蒸发源中,使一个一个的颗粒瞬间完全蒸发;③激光蒸发定义：激光作为热源使蒸镀材料蒸发;④电子束蒸发定义：把被加热的物质放置在水冷坩锅中,利用电子束轰击其中很小一部分,使其熔化蒸发,而其余部分在坩锅的冷却作用下处于很低的温度;⑤电弧蒸发定义：属于物理气相沉积,有等离子体产生;⑥射频蒸发f>定义：通过射频线圈的适当安置,可以使待镀材料蒸发;优缺点：蒸发速度快,成本高,设备复杂;辨析电阻蒸发、电子束蒸发：①电子束蒸发可以直接对蒸发材料加热；可避免材料与容器的反应避免污染和容器材料的蒸发；可蒸发高熔点材料;电阻蒸发难加到高温度,需要蒸发源材料低熔点和高蒸气压；加热时容器如坩埚易产生污染;②电子束蒸发需要靶材导电,装置复杂,只适合于蒸发单质元素；残余气体分子和蒸发材料的蒸气会部分被电子束电离;电阻蒸发装置相对简单;4.溅射定义：溅射是指荷能粒子如正离子轰击靶材,使靶材表面原子或原子团逸出的现象;逸出的原子在工件表面形成与靶材表面成分相同的薄膜;溅射与蒸发的异同点同：在真空中进行异：蒸发制膜是将材料加热汽化溅射制膜是用离子轰击靶材,将其原子打出;优点和缺点参数控制较蒸发困难但不存在分馏,不需加热至高温等直流辉光放电伏安特性曲线：A-B:电流小,主要是游离状态的电子,离子导电；电子－原子碰撞为弹性碰撞；B-C: 增加电压,粒子能量增加,达到电离所需能量；碰撞产生更多的带电粒子；电源的输出阻抗限制电压类似稳压源;C-D: 起辉雪崩；离子轰击产生二次电子,电流迅速增大,极板间压降突然减小极板间电阻减小从而使分压下降；D-E: 电流与极板形状、面积、气体种类相关,与电压无关；随电流增大,离子轰击区域增大；极板间电压几乎不变；可在较低电压下维持放电；E-F: 异常辉光放电区；电流随电压增大而增大；电压与电流、气体压强相关可控制区域,溅射区域；F-G: 弧光放电过渡区；击穿或短路放电；比较DE、EF区正常辉光放电和异常辉光放电①辉光放电：真空度为10-1~10-2 Torr,两电极间加高压,产生辉光放电;电流电压之间不是线性关系,不服从欧姆定律;②DE段：电流增大电压不变;EF段：电压增大电流增大③DE段不可控,EF段可控辉光放电时明暗场分布：阿斯顿暗区：慢电子区域；阴极辉光：激发态气体发光；克鲁克斯暗区：气体原子电离区,电子离子浓度高；负辉光：电离；电子－离子复合；正离子浓度高阴极位降区基片所在位置;法拉第暗区：慢电子区域,压降低,电子不易加速；溅射六种装置：①辉光放电直流溅射②三级溅射③射频溅射：射频溅射是利用射频放电等离子体中的正离子轰击靶材、溅射出靶材原子从而沉积在接地的基板表面的技术;④磁控溅射⑤离子束溅射⑥交流溅射速度：射频>磁控>交流>三级>直流>离子束还有几种：对靶溅射反应溅射热溅射校准溅射磁控溅射：磁力线延伸到衬底,对衬底进行适当溅射,通过在靶表面引入磁场,利用磁场对带电粒子的约束来提高密度以增加率;优点：可在较低工作压强下得到较高的沉积率,可在较低基片温度下获得高质量薄膜;缺点：①靶材利用率低,表面不均匀溅射、非均匀腐蚀及内应力②不适用于强磁体磁控热反应溅射：加热衬底;到达衬底前靶材粒子与反应气体发生化学反应形成化合物;先解释溅射,再解释磁控溅射,再解释热反应溅射非平衡磁控溅射：①靶材非平衡使用②磁线外延到靶材时,少量外延到衬底,可以对衬底进行预清洗;靶材中毒：判断依据：溅射速率急速下降枪内真空度下降原因：化学反应没有发生在衬底上,发生在靶材上,使靶材钝化,产额下降;辨析直流、交流、三极溅射直流溅射：施加直流电压,使真空室内中性气体辉光放电,正离子打击靶材,使靶材表面中性原子溢出;交流溅射：施加交流电压;三极溅射：采用直流电源,将一个独立的电子源热阴极中的电子注入到放电系统中,而不是从靶阴极获得电子;5.离子镀定义：真空条件下,利用气体放电使气体或被蒸发物部分离化,产生离子轰击效应,最终将蒸发物或反应物沉积在基片上;优点：结合蒸发与溅射两种薄膜沉积技术;膜与基片结合好,离子镀的粒子绕射性,沉积率高,对环境无污染;6.离子束沉积IBD在离子束溅射沉积过程中,高能离子束直接打向靶材,将后者溅射并沉积到相邻的基片上;离子助沉积IAD7.外延生长①分子束外延MBE定义：在超高真空条件下精确控制原材料的中性分子束强度,并使其在加热的基片上进行外延生长的一种技术;优点：超高真空、可以实现低温过程、原位监控、严格控制薄膜成分及掺杂浓度②液相外延生长LPE定义：从液相中生长膜,溶有待镀材料的溶剂是液相外延生长所必需的;③热壁外延生长HWE定义：一种真空沉积技术,在这一技术中外延膜几乎在接近热平衡条件下生长,通过加热源材料与基片材料间的容器壁实现的;④有机金属化学气相沉积MOCVD定义：采用加热方式将化合物分解而进行外延生长半导体化合物的方法;原料含有化合物半导体组分;特点：可对多种化合物半导体进行外延生长;优点相对于其他几种外延生长：①反应装置较为简单,生长温度较宽②可对化合物的组分进行精确控制,膜的均匀性和膜的电化学性质重复性好③原料气体不会对生长膜产生刻蚀作用;④只通过改变原材料即可以生长出各种成分的化合物缺点：所用的有机金属原料一般具有自燃性;原料气体具有剧毒;比较MBE、LPE、MOCVD温度/生长速率/膜纯度：液相外延生长LPE>有机金属化学气相沉积MOPVD>分子束外延MBE辨析溅射、蒸发、离子镀第四章1.薄膜形成：凝结过程、核形成与生长过程、岛形成与结合生长过程2.凝聚过程前提是形成原子对吸附原子结合成原子对及其以后的过程;必要条件是吸附原子在基体表面的扩散运动;吸附-扩散-凝结吸附过程：入射到基体表面的气象原子被固体表面的悬挂键吸引住的现象称为吸附①物理吸附：范德华力低温吸附高温解析②化学吸附：化学键选择性高温吸附3.辨析成核理论---毛细理论热力学界面能理论和原子理论：①相同之处：所依据的基本概念相同,所得到的成核速率公式形式也基本相同;②不同之处：两个使用的能量不同,所用模型不同;热力学界面能理论适合描述大尺寸临界核;因此,对于凝聚自由能较小的材料或者过饱和度较小情况下进行沉积的情况比较适合;原子理论适合小尺寸临界核;对于小尺寸临界核,这时必须过饱和度很高才能发生凝聚成核;③由于这两种理论所用模型的本质差别,热力学界面能理论所给出的有关公式预示,随着过饱和度的变化,临界核尺寸和成核速率连续变化；相反,原子理论则预示着它们不作连续变化;4.临界核形成：方程推导当原子或分子从气相中沉积到衬底的表面凝聚,成球状核或冠状核时总自由能和临界核尺寸的数学表达式分析温度、过饱和度、沉积速率对r 和ΔG 的影响;答：球状凝聚核总自由能数学表达式： 3243()4?v CV G r r G r ππσ∆=-∆+ 临界核尺寸数学表达式：22*ln(/)cvcvve VG kT P P r σσ∆==冠状凝聚核总自由能表达式：23103()4?)?)v G r r r G πφθσ∆=+∆临界核尺寸表达式：02*v G r σ∆=-;凝聚核总自由能由两部分构成,即体自由能与界面自由能,体自由能随着核心尺寸的增加而减小,界面自由能随着核心尺寸的增大而增大,所以总自由能随着核心尺寸的增加先增大后减小,存在一个临界核心尺寸和形核势垒温度影响：温度T ↑,过冷度T ∆↓,临界核半径*r 和形核势垒*G ∆都将↑,则新相核心形成困难;过饱和度影响：过饱和度S ↑,临界核半径*r 和形核势垒*G ∆都↓,所需克服的形核势垒也较低,新相核心较易形成;沉积速度影响：沉积速率R ↑时,临界核半径*r 和形核势垒*G ∆都↓,新相核心较易形成;5.根据毛细理论,简述形核率 dN/dt 的主要影响因素,并解释说明吸附气体原子的脱附激活能、扩散激活能和临界形核势垒对其影响规律和内在机制;答：形核率 dN/dt 的主要影响因素：温度,过饱和度和沉积速度;规律：吸附气体原子的脱附激活能越高,扩散激活能越低,形核率越大,临界形核势垒越低,形核率越大;内在机制：高的脱附激活能和低的扩散激活能都有利于气相原子在基体表面停留和运动,因而会提高形核率;临界形核势垒越低,新相核心越容易形成,形核率也就越大;6.根据毛细理论,简要说明为什么高温低速沉积往往获得粗大或单晶结构薄膜,而低温高速沉积则有利于获得细小多晶、微晶乃至非晶薄膜答：根据毛细理论知,在高温低速沉积速度条件下,临界核半径和形核势垒都较大,新相核心较大且不易形成,形核率低,形成薄膜组织往往粗大或者单晶薄膜；在低温高速沉积条件下,临界核半径和形核势垒都较小,新相核心较小且容易形成,形核率高,形成薄膜组织细密连续,则有利于获得细小多晶、微晶乃至非晶薄膜;7.在稳定核形成以后,岛状薄膜的形成过程一般分为几个阶段各阶段的主要现象如何答：稳定核形成之后,岛状薄膜的形成过程分为四个阶段,小岛阶段,结合阶段,沟道阶段,连续膜;小岛阶段：出现大小一致的核2-3nm,核进一步长大变成小岛,形状将又冠球形变成圆形最后变成多面体小岛;结合阶段：两个小岛将相互结合,结合后增大了高度,减小了在基片的所占的总表面积;结合时类液体特性导致新出现的基片面积上将会发生二次形核,结合后的复合岛若有足够时间,可形成晶体结构;沟道阶段：当岛的分布达到临界状态时便相互聚结成网状结构,种结构中不规则分布着宽度为50~200A 的沟渠,随着沉积继续,沟渠很快消失,薄膜变成小孔洞的连续状结构,在小孔洞处将发生二次成核或三次成核,整个薄膜连成一片;连续薄膜：随着沉积继续进行,在沟渠和孔洞消除,再入射到基体表面的气相原子便直接吸附在薄膜上,通过联并作用而形成不同结构的薄膜;8.利用烧结过程解释核心吞并机制及其驱动力;答：机制：当两个岛相互接触时,在接触点形成半径为R的瓶颈,将产生一驱动力2б/R,使岛的沉积原子通过体扩散和表面扩散迁移到瓶颈中,且表面扩散通量大于体扩散通量;驱动力由曲率半径R决定,为2б/R;9.简述薄膜的主要生长模式,及每类生长模式各自出现的条件及特点;答：岛状生长型,层生长型,层岛生长型;岛状生长型：特点：到达衬底上的沉积原子首先凝聚成核,后续飞来的沉积原子不断聚集在核附近,使核在三维方向上不断长大而最终形成薄膜;条件：在衬底晶格和沉积膜晶格不相匹配非共格时或当核与吸附原子间的结合能大于吸附原子与基体的吸附能时,大部分薄膜形成过程属于这种类型;层状生长型：特点：沉积原子在衬底的表面以单原子层的形式均匀地覆盖一层,然后再在三维方向上生长第二层、第三层······条件：一般在衬底原子与沉积原子之间的键能大于沉积原子相互之间键能的情况下共格发生这种生长方式的生长;层岛生长型：特点：生长机制介于岛生长型和层生长型的中间状态;条件：当衬底原子与沉积原子之间的键能大于沉积原子相互之间键能、随后出现干扰层状生长结合能特性单调减少因数的情况下准共格多发生这种生长方式的生长;第五章1.组分表征2.结构表征3.原子化学键合表征能量损失谱EELS：主峰---元素种类主峰化学位移---配位结构精细结构---键合情况扩展X射线吸收精细结构EXAFS：吸收线---元素种类精细结构---键合情况辨析红外吸收光谱与拉曼光谱①红外吸收光谱：构成薄膜样品分子振动的频率一般从红外延展到远红外,用红外线照射薄膜样品时,与样品分子振动频率相同的红外线就会被分子共振吸收;每个分子都有确定的振动频率,因此可用红外光谱标识薄膜中所含分子并确立分子间的键合特征;拉曼光谱：可见光或紫外线照射在样品上时,出来的散射光频率会有稍许改变,这种改变乃是由分子振动引起的;因此可用拉曼光谱测定这种频率的改变,从而分析和鉴别薄膜样品中的化学组成和化学键合;②都是测定薄膜样品中分子振动的;③对于具有对称中心的分子振动,红外不敏感,拉曼敏感；对于反对称中心的分子振动,则红外敏感拉曼不敏感;对于对称性高的分子,拉曼敏感;辨析红外吸收光谱与傅里叶变换红外光谱FTIR①二者原理一致②传统的红外吸收光谱依赖于红外光束通过格栅色散到单色元件中进行扫描; FTIR依赖于相干干涉仪。

材料合成与制备期末复习题第零章绪论1.材料合成:材料合成是指促使原子或分子构成材料的化学或物理过程;2.材料制备:材料制备是指研究如何控制原子与分子使其构成有用的材料，但材料制备还包括在更为宏观的尺度上控制材料的结构，使其具备所需的性能和使用效能。

3.材料合成与制备的最终目标是:制造高性能、高质量的新材料以满足各种构件、物品或仪器等物件的日益发展的需求。

4.材料合成与制备的发展方向:材料的高性能化、复合化、功能化、低维化、低成本化、绿色化;5.影响热力学过程自发进行方向的因素:(1)能量因素;(2)系统的混乱度因素; 6.隔离系统总是自发的向着熵值增加的方向进行。

7.论述反应速率的影响因素:(1)浓度对反应速率的影响:对于可逆反应，增加反应物浓度可以使平衡向产物方向移动，因此，提高反应物浓度是提高产率的一个办法，但如果反应物成本很高，将反应物之一在生成后立即分离出去或转移到另一相中去，也是提高反应产率的一个很好的办法。

对于有气相的反应，如果反应前后气体物质的反应计量数不等，则增加压力会有利于反应向气体计量数小的方向进行。

另外，对于多个反应同时进行的反应，则应按主反应的情况来控制反应物的配比;(2)温度对反应速率的影响:对于一个可逆反应，正反应吸热，则逆反应就放热;如果正反应放热，则逆反应就吸热，升高温度有利于反应向吸热方向进行，不利于放热反应;对于放热反应，用冷水浴或冰浴使其降温的办法有利于反应的进行，但影响反应速率。

实际生产中，要综合考虑单位实际内的产量和转化率同时进行;(3)溶剂等对反应速率的影响:溶剂在反应中的作用:一是提供反应的场所，二是发生溶剂化效应。

溶剂最重要的物理效应即溶剂化作用，化学效应主要有溶剂分子的催化作用和容积分子作为反应物或产物参与了化学反应。

若溶剂分子与反应物生成不稳定的溶剂化物，可使反应的活化能降低，加快反应速率;若生成稳定的溶剂化物，则使反应活化能升高，降低反应速率;若生成物与溶剂分子生成溶剂化物，不论它是否稳定，都会使反应速率加快。

1.薄膜定义：按照一定需要，利用特殊的制备技术，在基体表面形成厚度为亚微米至微米级的膜层。

这种二维伸展的薄膜具有特殊的成分、结构和尺寸效应而使其获得三维材料所没有的特性，同时又很节约材料，所以非常重要。

通常是把膜层无基片而能独立成形的厚度作为薄膜厚度的一个大致的标准，规定其厚度约在1µm左右。

2.一些表面定义：1)理想表面：沿着三维晶体相互平行的两个面切开，得到的表面，除了原子平移对称性破坏，与体内相同。

2)清洁表面：没有外界杂质。

3)弛豫表面：表面原子因受力不均向内收缩或向外膨胀。

4)重构表面：表面原子在与表面平行的方向上的周期也发生变化，不同于晶体内部原子排列的二维对称性（再构）。

5)实际表面：存在外来原子或分子。

3. 薄膜的形成的物理过程驰豫重构驰豫+重构⎧⎪⎨⎪⎩驰豫：表面向下收缩，表面层原子与内层原子结构缺陷间距比内层原子相互之间有所减小。

重构：在平行表面方向上原子重排。

①小岛阶段——成核和核长大，透射电镜观察到大小一致(2-3nm)的核突然出现.平行基片平面的两维大于垂直方向的第三维。

说明：核生长以吸附单体在基片表面的扩散，不是由于气相原子的直接接触。

②结合阶段——两个圆形核结合时间小于0.1s,并且结合后增大了高度，减少了在基片所占的总面积。

而新出现的基片面积上会发生二次成核，复结合后的复合岛若有足够时间，可形成晶体形状，多为六角形。

核结合时的传质机理是体扩散和表面扩散（以表面扩散为主）以便表面能降低。

③沟道阶段——圆形的岛在进一步结合处，才继续发生大的变形→岛被拉长，从而连接成网状结构的薄膜，在这种结构中遍布不规则的窄长沟道，其宽度约为5-20nm ，沟道内发生三次成核，其结合效应是消除表面曲率区，以使生成的总表面能为最小。

④连续薄膜——小岛结合，岛的取向会发生显著的变化，并有些再结晶的现象。

沟道内二次或三次成核并结合，以及网状结构生长→连续薄膜。

4. 薄膜的附着类型及影响薄膜附着力的工艺因素⎧⇒⇒⇒⎨⎩⎧⎧⎧⇒⇒⇒⇒⎨⎨⎨⎩⎩⎩⎧⇒⎨⎩（在新面积处）稳定核（在捕获区）单体的吸附形成小原子团临界核临界核（在非捕获区）大岛大岛连合沟道薄膜小岛 二次成核二、三次成核二、三次成核 连续薄膜（在沟道和孔洞处）三次成核薄膜的附着类型①简单附着：薄膜和基片间形成一个很清楚的分界面，薄膜与基片间的结合力为范德华力②扩散附着—由两个固体间相互扩散或溶解而导致在薄膜和基片间形成一个渐变界面。

《薄膜材料及其制备技术》试题——材料科学与工程学院20XX 级研究生1， 在T=291K 时，水的表面张力系数（或表面能）10.073N m s -=?，63118.01610v m mol a --=醋，如果水滴半径810r m -=，请计算此时的蒸汽压'p （用p 表示）以及水滴内外压强差p D 。

（10分）2， 设T 温度下的过饱和蒸气压为'p ，该温度下的饱和蒸气蒸气为p 。

试证明：过饱和气体发生凝聚时，凝聚体单位体积自由能变化为ln('/)B V k T G p p va D =- （v α为凝聚体单个原子或分子的体积）。

（10分）3， 试从微观键能的观点证明：描述浸润问题的Young 方程cos LV SV SL s q s s =- 可以近似写作2cos 2LL LS u u q = （其中，LL u 为单位面积的液相原子之间的键能；LS u 为固-液界面上单位面积的固-液原子之间的键能）。

（10分）4，请论述真空度对成膜质量的影响。

（10分）5，衬底温度（即生长温度）是如何影响薄膜生长模式的？（10分）6，论述晶格失配（既失配应力）与薄膜生长模式的关系。

（10分）7，论述衬底表面对形核难易程度：凹面>平面>凸面。

即凹面处最容易形核，而凸面处最难形核。

（10分）8，试解释层状生长（即二维成核）机理与Step-flow生长机理，并进一步论证高温时薄膜倾向于step-flow生长。

（10分）9，自行查找文献，举例说明一至二种薄膜生长的原位观测或检测手段。

（10分）10，自行查找文献，阐述一至二种薄膜生长技术及其特点，并举例讲述其具体制备薄膜的实例及成膜质量。

（10分）。

《薄膜材料与技术》复习资料总结【讲义总结】1.真空区域的划分：①粗真空(1x105~1x102Pa)。

在粗真空下，气态空间近似为大气状态，分子以热运动为主，分子间碰撞十分频繁；②低真空(1x102~1x10-1)。

低真空时气体分子的流动逐渐从黏滞流状态向分子流状态过度，此时气体分子间碰撞次数与分子跟器壁间碰撞次数差不多；③高真空(1x10-1~1x10-6)。

当达到高真空时，气体分子的流动已经成为分子流状态，以气体分子与容器壁间的碰撞为主，且碰撞次数大大减小，蒸发材料的粒子沿直线飞行；④超高真空(＜1x10-6)。

达到超高真空时，气体分子数目更少，几乎不存在分子间碰撞，分子与器壁的碰撞机会更少。

2.获得真空的主要设备：旋片式机械真空泵，油扩散泵，复合分子泵，分子筛吸附泵，钛生化泵，溅射离子泵和低温泵等，其中前三种属于气体传输泵，后四种属于气体捕获泵，全为无油类真空泵。

3.输运式真空泵分为机械式气体输运泵和气流式气体输运泵。

4.极限压强：指使用标准容器做负载时，真空泵按规定的条件正常工作一段时间后，真空度不再变化而趋于稳定时的最低压强。

5.凡是利用机械运动来获得真空的泵称为机械泵，属于有油类真空泵。

6.旋片式真空泵泵体主要由锭子、转子、旋片、进气管和排气管等组成。

7.真空测量：指用特定的仪器和装置，对某一特定空间内的真空度进行测定。

这种仪器或装置称为真空计。

按测量原理分为绝对真空计和相对真空计。

8.物理气相沉积：是利用某种物理过程实现物质原子从源物质到薄膜的可控转移过程。

特点：①需要使用固态或熔融态的物质作为沉积过程的源物质；②源物质通过物理过程转变为气相，且在气相中与衬底表面不发生化学反应；③需要相对较低的气体压力环境，这样其他气体分子对于气相分子的散射作用较小，气相分子的运动路径近似直线；④气相分子在衬底上的沉积几率接近100%。

在物理气相沉积技术中最基本的两种方法是蒸发法和溅射法。

9.蒸发沉积薄膜纯度取决于：①蒸发源物质的纯度；②加热装置、坩埚等可能造成的污染；③真空系统中的残留气体。

绪论1.薄膜制备方法到底有哪些，它们是如何分类的，试列出它们的树形结构（第一级按干法与湿法分；第二级（干法的分类）：PVD、CVD各包含哪些；第三级：蒸发、溅射、离子镀中各包含哪些）答：PVD：真空蒸发、溅射、离子镀CVD：常压CVD、低压CVD金属有机物CVD等离子体CVD光CVD、热丝CVD2.各种镀膜方法的英文简称答：PVD：物理气相沉积CVD：化学气相沉积、MBE：分子束外延、sol-gel：溶胶凝胶法、LPCVD：低压CVD、APCVD：常压CVD、PECVD：等离子体增强CVD、MOCVD：金属有机物CVD、、脉冲激光溅射沉积(PLD)、离子束辅助沉积(IBAD)MOD:金属有机物热分解3.试举例说明薄膜的应用（机械、微电子、光电子、元器件、光学、信息技术、装饰、能源等）答：一、集成电路：P-N结、绝缘层、导线，并由此构成二极管、三极管、电阻、电容等电子元件。

二、信息存储薄膜：磁盘、光盘三、集成光电子学：四、信息显示薄膜：薄膜晶体管液晶平板显示器、OLED五、薄膜太阳能电池六、硬质涂层七、其他：电子元件：表声波器件；传感器：特点高灵敏，低成本；光学：反射膜，增透膜；装饰、包装：镀金，锡箔纸，镀膜玻璃；第一章真空基础1.掌握真空、分子平均自由程、饱和蒸汽压、蒸发温度的概念答：真空：指低于一个大气压的气体状态。

分子平均自由程：定义：每个分子在连续两次碰撞之间所运动的平均路程。

饱和蒸气压的定义：在一定温度下，气、固或气、液两相平衡时，蒸气的压力称为该物质的饱和蒸气压。

仅仅是温度的函数。

应用例子：湿度蒸发温度：定义：饱和蒸气压为10-2托左右（唐教材0.1Pa）时的温度。

2.掌握真空的单位及其换算答：通常用“真空度”及“压强”两个参量来衡量真空的程度常用单位：帕斯卡(Pascal)=1牛/米2，国际单位制托(Torr)=1/760atm=133.322Pa，旧单位此外，mmHg、atm、bar、mbar等，换算关系，1bar=105Pa1mmHg=1.000000014Torr1atm＝1.01×105Pa所以：1atm＞1bar，1mmHg≈1Torr3.理解气体的两种流动状态答：分子流：气体分子之间几乎不发生碰撞黏滞流：气体分子之间碰撞频繁4.掌握真空镀膜系统的构成（原理图），抽真空的过程答：典型的真空系统包括：真空室，真空泵，真空计5.理解机械泵、扩散泵、分子泵、溅射离子泵等的工作原理及其使用范围答：真空泵：输运式真空泵、捕获式真空泵。

光学薄膜与制备技术_中国矿业大学中国大学mooc课后章节答案期末考试题库2023年1.在重叠多个四分之一膜系时，要把工作波长区吸收大的高反膜安排在入射光一侧。

参考答案:正确2.电磁矢量都是时间、空间的函数，所以边界条件对任意时刻、界面上任意位置都成立参考答案:正确3.对物理光学基础建立起到最初作用的是。

参考答案:杨氏双缝干涉的提出4.真空蒸发镀膜时为了制造成分复杂或多层复合薄膜，应该采用。

参考答案:多源蒸发法5.不能采用电阻加热法进行镀膜的是。

参考答案:钨膜6.下面哪一种溅射方式的靶材可以是绝缘材料。

参考答案:射频溅射7.光学薄膜就是能够产生光的干涉效应的薄膜。

参考答案:正确8.我们可以使用电子显微镜来直接观察和研究点缺陷。

参考答案:错误9.核生长型生长方式发生的主要原因是蒸发原子间的结合能大于基片原子与蒸发原子间的结合能。

参考答案:正确10.电子显微镜和理论分析表明，核生长型薄膜的生长过程分为阶段。

参考答案:小岛阶段_结合阶段_沟道阶段_连续薄膜阶段11.面缺陷常见的典型构型有。

参考答案:晶界_层错_孪晶面_表面12.下面哪一种镀膜技术称作辉光放电中的蒸发法。

参考答案:离子镀13.镀制薄膜时膜厚与下列哪些因素有关。

参考答案:蒸发源形状_基片形状_源基配置方式_蒸发源特性14.普通二极直流溅射中工作气体压强必须保持在1～10Pa范围内，如果压强低于1Pa，辉光放电就不能自持而无法溅射。

而却能在低压下进行溅射镀膜。

参考答案:三级溅射_磁控溅射15.下列属于物理气相沉积薄膜的方法有。

参考答案:溅射镀膜_真空蒸发镀膜_离子镀16.真空蒸发镀膜一般包括以下哪些过程。

参考答案:沉积过程_加热蒸发过程_源-基输运过程17.下列属于绝对真空计的是。

参考答案:U型真空计_压缩式真空计18.影响晶粒尺寸的因素有。

参考答案:薄膜厚度_基板温度_退火温度_沉积速率19.λ/4-λ/2双层减反膜系通常也称为W形膜。

参考答案:正确20.在基片上交替镀制光学厚度为四分之一波长的高、低折射率材料，就一定能满足我们对薄膜光谱特性的需要。

第一章1. 气体分子的平均fcl 由程：一个气体分子在两次碰撞之叫的平均距离。

重要性：〒均自山程影响分子到衬底的能量大小，自山程小，能量小，形成疏松溥膜3. 气体流动状态分类：分子流状态和粘滞流状态分了流状态Kn<l :在高真空环境中，气体分子除了与容器器壁发生碰撞意外，儿乎不 发生气体分子叫的碰撞过程的气体流动状态。

（特点：气体分子的平均B 由程人于气体稗器 的尺寸或与其相当）粘滞流状态Kn 〉10:当气体压力较高吋，气体分子的平均£1由程较短，气体分子间的 相互碰撞较为频繁的气体的流动状态。

（与分子流状态相比，沾滞流状态的气体流动模式要 S 杂得多，在低流速的情况下，粘滞流状态的气流处于层流状态，在流苏较高时，气体的流 动状态转变为紊流状态）4. 真空泵分类：输运式：采川对气体进行压缩的方式将气体分子输送至真空系统之外 捕获式：依靠在真空系统内凝集或吸附气体分子的方式将气体分子捕获，排除于真空系统之外。

（机械泵，罗茨泵等低级泵获得的真空范围，前者10-lPaA 者10-2Pa;涡轮泉，油扩 散泵等高级泵获得髙真空） 1）.汕扩散泵工作原理：将扩散泵油加热至高温蒸发状态（200oC ），让油蒸气呈多级状向下定向高速喷出 吋不断捕击使其被iQ 向排气门运动，在压缩作用下被排出泵体。

M 吋泵体冷却的油蒸汽又会 凝聚返回泵的底部工作参数：实际抽速：1-104L/S （决定于泵体U 径） 极限真空：10_5Pa 特点与使用： 与旋片机械泵串联使川，需要机械泵抽预真空（1 Pa ）;汕污染；价格便宜。

2）涡轮分子泵工作原理：靠机械运动对气体分了•施加作用，并使气体分了向特定方向运动的原理來工作 的。

涡轮分子泵的转子叶片具奋特定的形状，以20000-30000转/分的高速旋转，将动景传 给气体分子，多级叶片（10-40）的连续压缩保证了分子泵的高效快速的工作。

工作参数：实际抽速：lOOOL/s （决定干泵体门径和转速） 极限真空：10_5Pa5. 热偶真空规和电离真空规（1） 热偶规工作原理：气体的热导率随气体压力变化，通过热电偶测出热丝的温度，也 就2.真空度：表示气体的势波强度，一个相对外界的概念， 态。

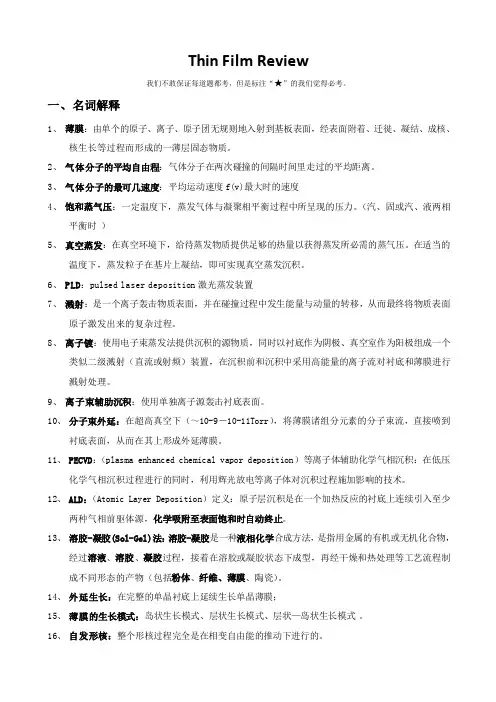

Thin Film Review我们不敢保证每道题都考，但是标注“★”的我们觉得必考。

一、名词解释1、薄膜：由单个的原子、离子、原子团无规则地入射到基板表面，经表面附着、迁徙、凝结、成核、核生长等过程而形成的一薄层固态物质。

2、气体分子的平均自由程：气体分子在两次碰撞的间隔时间里走过的平均距离。

3、气体分子的最可几速度：平均运动速度f(v)最大时的速度4、饱和蒸气压：一定温度下，蒸发气体与凝聚相平衡过程中所呈现的压力。

（汽、固或汽、液两相平衡时）5、真空蒸发：在真空环境下，给待蒸发物质提供足够的热量以获得蒸发所必需的蒸气压。

在适当的温度下，蒸发粒子在基片上凝结，即可实现真空蒸发沉积。

6、PLD：pulsed laser deposition激光蒸发装置7、溅射：是一个离子轰击物质表面，并在碰撞过程中发生能量与动量的转移，从而最终将物质表面原子激发出来的复杂过程。

8、离子镀：使用电子束蒸发法提供沉积的源物质，同时以衬底作为阴极、真空室作为阳极组成一个类似二级溅射（直流或射频）装置，在沉积前和沉积中采用高能量的离子流对衬底和薄膜进行溅射处理。

9、离子束辅助沉积：使用单独离子源轰击衬底表面。

10、分子束外延：在超高真空下（～10-9－10-11Torr），将薄膜诸组分元素的分子束流，直接喷到衬底表面，从而在其上形成外延薄膜。

11、PECVD：（plasma enhanced chemical vapor deposition）等离子体辅助化学气相沉积：在低压化学气相沉积过程进行的同时，利用辉光放电等离子体对沉积过程施加影响的技术。

12、ALD：（Atomic Layer Deposition）定义：原子层沉积是在一个加热反应的衬底上连续引入至少两种气相前驱体源，化学吸附至表面饱和时自动终止。

13、溶胶-凝胶(Sol-Gel)法：溶胶-凝胶是一种液相化学合成方法，是指用金属的有机或无机化合物，经过溶液、溶胶、凝胶过程，接着在溶胶或凝胶状态下成型，再经干燥和热处理等工艺流程制成不同形态的产物（包括粉体、纤维、薄膜、陶瓷）。

1.薄膜定义：按照一定需要，利用特殊的制备技术，在基体表面形成厚度为亚微米至微米级的膜层。

这种二维伸展的薄膜具有特殊的成分、结构和尺寸效应而使其获得三维材料所没有的特性，同时又很节约材料，所以非常重要。

通常是把膜层无基片而能独立成形的厚度作为薄膜厚度的一个大致的标准，规定其厚度约在1µm左右。

2.一些表面定义：1)理想表面：沿着三维晶体相互平行的两个面切开，得到的表面，除了原子平移对称性破坏，与体内相同。

2)清洁表面：没有外界杂质。

3)弛豫表面：表面原子因受力不均向内收缩或向外膨胀。

4)重构表面：表面原子在与表面平行的方向上的周期也发生变化，不同于晶体内部原子排列的二维对称性（再构）。

5)实际表面：存在外来原子或分子。

3. 薄膜的形成的物理过程驰豫重构驰豫+重构⎧⎪⎨⎪⎩驰豫：表面向下收缩，表面层原子与内层原子结构缺陷间距比内层原子相互之间有所减小。

重构：在平行表面方向上原子重排。

①小岛阶段——成核和核长大，透射电镜观察到大小一致(2-3nm)的核突然出现.平行基片平面的两维大于垂直方向的第三维。

说明：核生长以吸附单体在基片表面的扩散，不是由于气相原子的直接接触。

②结合阶段——两个圆形核结合时间小于0.1s,并且结合后增大了高度，减少了在基片所占的总面积。

而新出现的基片面积上会发生二次成核，复结合后的复合岛若有足够时间，可形成晶体形状，多为六角形。

核结合时的传质机理是体扩散和表面扩散（以表面扩散为主）以便表面能降低。

③沟道阶段——圆形的岛在进一步结合处，才继续发生大的变形→岛被拉长，从而连接成网状结构的薄膜，在这种结构中遍布不规则的窄长沟道，其宽度约为5-20nm ，沟道内发生三次成核，其结合效应是消除表面曲率区，以使生成的总表面能为最小。

④连续薄膜——小岛结合，岛的取向会发生显著的变化，并有些再结晶的现象。

沟道内二次或三次成核并结合，以及网状结构生长→连续薄膜。

4. 薄膜的附着类型及影响薄膜附着力的工艺因素⎧⇒⇒⇒⎨⎩⎧⎧⎧⇒⇒⇒⇒⎨⎨⎨⎩⎩⎩⎧⇒⎨⎩（在新面积处）稳定核（在捕获区）单体的吸附形成小原子团临界核临界核（在非捕获区）大岛大岛连合沟道薄膜小岛 二次成核二、三次成核二、三次成核 连续薄膜（在沟道和孔洞处）三次成核薄膜的附着类型①简单附着：薄膜和基片间形成一个很清楚的分界面，薄膜与基片间的结合力为范德华力②扩散附着—由两个固体间相互扩散或溶解而导致在薄膜和基片间形成一个渐变界面。

《薄膜材料及其制备技术》试题——材料科学与工程学院20XX 级研究生1， 在T=291K 时，水的表面张力系数（或表面能）10.073N m s -=?，63118.01610v m mol a --=醋，如果水滴半径810r m -=，请计算此时的蒸汽压'p （用p 表示）以及水滴内外压强差p D 。

（10分）2， 设T 温度下的过饱和蒸气压为'p ，该温度下的饱和蒸气蒸气为p 。

试证明：过饱和气体发生凝聚时，凝聚体单位体积自由能变化为ln('/)B V k T G p p va D =- （v α为凝聚体单个原子或分子的体积）。

（10分）3， 试从微观键能的观点证明：描述浸润问题的Young 方程cos LV SV SL s q s s =- 可以近似写作2cos 2LL LS u u q = （其中，LL u 为单位面积的液相原子之间的键能；LS u 为固-液界面上单位面积的固-液原子之间的键能）。

（10分）4，请论述真空度对成膜质量的影响。

（10分）5，衬底温度（即生长温度）是如何影响薄膜生长模式的？（10分）6，论述晶格失配（既失配应力）与薄膜生长模式的关系。

（10分）7，论述衬底表面对形核难易程度：凹面>平面>凸面。

即凹面处最容易形核，而凸面处最难形核。

（10分）8，试解释层状生长（即二维成核）机理与Step-flow生长机理，并进一步论证高温时薄膜倾向于step-flow生长。

（10分）9，自行查找文献，举例说明一至二种薄膜生长的原位观测或检测手段。

（10分）10，自行查找文献，阐述一至二种薄膜生长技术及其特点，并举例讲述其具体制备薄膜的实例及成膜质量。

（10分）。

真空与薄膜技术一、解释下列名词：1、真空蒸发镀膜法2、气体分子的平均自由程3、物理气相沉积法4、离化率5、溅射镀膜法6、化学气相沉积7、溅射阈值8、饱和蒸气压9、凝结系数10、溅射二、回答下列问题1、真空的概念？怎样表示真空程度，为什么说真空是薄膜制备的基础？2、气体分子的平均自由程概念及其与压强关系的表达式？3、简述CVD反应的基本类型？4、讨论工作气体压力对溅射镀膜过程的影响？5、物理气相沉积法的共同特点？6、简述激光蒸发法的特点？7、简述蒸发镀膜相比溅射镀膜工艺的特点？8、为什么射频辉光放电的击穿电压和维持放电的工作电压均降低？9、简述化学气相沉积的特点？10、简述任何CVD所用的反应体系，都必须满足的基本条件?11、简述胶体制备的一般条件及主要制备方法？12、辉光放电过程中为什么P·d太小或太大，都不容易起辉放电？13、真空蒸发系统应包括那些组成部分？14、什么是等离子体？以及等离子体的分类（按电离程度）？15、简述化学吸附的特点？16、简述分子束外延镀膜的特点：17、简述CVD输运反应的原理18、描述气体分子从表面的反射－余弦定律及其意义？19、通常对蒸发源材料的要求？20、如何解决蒸发过程中的分馏问题？21、简述薄膜的形成过程。

22、介绍常用的溅射镀膜的方法和特点。

23、试叙述PECVD工作原理和其特点。

24、试叙述LPCVD的原理、特点和典型应用。

25、简述分子束外延（MBE）的结构、原理和应用。

26、试叙述压电薄膜的工作原理和常用的制备方法。

一、选择题:1、所谓真空, 是指：（）A.一定的空间内没有任何物质存在；B.一定空间内气压小于1个大气压时, 气体所处的物理状态；C、一定空间内气压小于1 MPa时, 气体所处的物理状态；D.以上都不对2.以下关于CVD特点的描述, 不正确的是: （）A.与溅射沉积相比, CVD具有更高的沉积速率；B、与PVD相比, CVD沉积绕射性较差, 不适于在深孔等不规则表面镀膜；C.CVD的沉积温度一般高于PVD方法；D.CVD沉积获得的薄膜致密、结晶完整、表面平滑、内部残余应力低3.关于气体分子的平均自由程, 下列说法不正确的是: （）A.气压越高, 气体分子的平均自由程越小；B.真空度越高, 气体分子的平均自由程越长；C.温度越高, 气体分子的平均自由程越长；D.气体分子的平均自由程与温度、压力无关, 取决于气体种类4、下列PECVD装置中, 因具有放电电极而存在离子轰击、弧光放电所致的电极损坏潜在风险和电极材料溅射污染薄膜问题的是：（）A.电容耦合型；B.电感耦合型；C.微波谐振型；D.以上都不对5、按真空区域的工程划分, P = 10-4 Pa时, 属于（）区域, 此时气体分子的运动以（）为主。

A.粗真空；B.低真空；C.高真空；D.超高真空；E、粘滞流；F、分子流；G、粘滞-分子流H、Poiseuille流6、下列真空计中, （）属于绝对真空计。

A.热偶真空计；B.电离真空计；C、Pirani真空计；D、薄膜真空计7、CVD沉积薄膜时, 更容易获得微晶组织薄膜的方法是：（）A.低温CVD；B.中温CVD；C.高温CVD；D.以上都不对8、下列真空泵中, （）属于气体输运泵。

A.旋片式机械泵；B、油扩散泵；C、涡轮分子泵；D、低温泵9、低温CVD装置一般指沉积温度<（）的CVD装置。

A.1000℃；B.500℃；C.900℃；D.650℃10、下列关于镍磷镀技术的说法中, 正确的是: （）A.所获得的镀层含有25wt%左右的P而非纯Ni, 所以也称NiP镀；B、低P含量的镍磷镀镀层致密, 硬度可达到与电镀硬Cr相当的水平；C.高P含量的镍磷镀镀层无磁性；D.可直接在不具有导电性的基体上镀膜11.关于LPCVD方法, 以下说法中正确的是: （）A、低压造成沉积界面层厚度增加, 因此薄膜沉积速率比常压CVD更低；B.低压造成反应气体的扩散系数增大；C.低压导致反应气体的迁移运动速度增大；D.薄膜的污染几率比常压CVD更低12.气相沉积固态薄膜时, 根据热力学分析以下说法中不正确的是: （）A.气相过饱和度越大, 固态新相形核能垒越低；B.气相过饱和度越大, 固态新相形核能垒越高；C、气相过饱和度越大, 固态新相临界晶核尺寸越大；D.固态新相的形核能垒和临界晶核尺寸只取决于沉积温度（过冷度）13、溅射获得的气相沉积原子是高能离子轰击靶材后, 二者通过级联碰撞交换能量的结果, 因此入射离子能量（）时更容易发生溅射现象。

光学薄膜技术复习提纲一、典型膜系㈠减反射膜（增透膜）1、减反射膜的主要功能是什么？是减少或消除透镜、棱镜、平面镜等光学表面的反射光，从而增加这些元件的透光量，减少或消除系统的杂散光。

★2、单层减反射膜的最低反射率公式并计算★3、掌握常见的多层膜系表达，例如G︱H L︱A代表什么？G ︱2 H L︱A？★4、什么是规整膜系？非规整膜系？／4整数倍厚度组成的膜系称为规整膜系，反之为非规整膜系。

把全部由λ★5、单层减反射膜只能对某个波长和它附近的较窄波段内的光波起增透作用。

为了在较宽的光谱范围达到更有效的增透效果，常采用双层、三层甚至更多层数的减反射膜。

★6、V形膜、W形膜的膜系结构以及它们的特征曲线。

P16—17V——G︱HL︱AW——G︱2HL︱A㈡高反射膜★1、镀制金属反射膜常用的材料有铝（Al）、银（Ag）、金（Au）、铬等。

★2、金属反射膜四点特性。

P29①高反射波段非常宽阔，可以覆盖几乎全部光谱范围，当然，就每一种具体的金属而言，它都有自己最佳的反射波段。

②各种金属膜层与基底的附着能力有较大差距。

如Al、Cr、Ni（镍）与玻璃附着牢固；而Au、Ag与玻璃附着能力很差。

③金属膜层的化学稳定性较差，易被环境气体腐蚀。

④膜层软，易划伤。

㈢分光膜1、什么是分光膜？中性分束镜能够在一定波段内把一束光按比例分成光谱成分相同的两束光，也即它在一定的波长区域内，如可见区内，对各波长具有相同的透射率和反射率之比值——透反比。

因而反射光和透射光不带有颜色，呈色中性。

★2、归纳金属、介质分束镜的优缺点：金属分束镜p32优点：中性好，光谱范围宽，偏振效应小，制作简单缺点：吸收大，分光效率低。

使用注意事项：光的入射方向介质分束镜p30优点：吸收小，几乎可以忽略，分光效率高。

缺点：光谱范围窄，偏振分离明显，色散明显。

5、偏振中性分束棱镜是利用斜入射时光的偏振，实现50/50中性分光。

㈣、截止滤光片★1、什么是截止滤光片？什么是长波通、短波通滤光片？p33截止滤光片是指要求某一波长范围的光束高效透射，而偏离这一波长的光束骤然变化为高反射的干涉截止滤光片。

《薄膜物理与技术》1、薄膜的定义2、薄膜的制备方法3、真空的定义及性质（理想气体状态方程）4、真空的单位5、真空区域的划分6、气体的三种速度分布（最可几速度、平均速度、均方根速度）意义7、平均自由程的定义及计算8、余弦散射定律及意义9、确定真空系统所能达到的真空度的方程10、主要真空泵的排气原理与工作范围11、几类真空计的工作原理与测量范围（填空或选择）12、真空蒸发镀膜的定义13、真空蒸发镀膜的基本过程14、蒸发速率的表达式及蒸发源温度变化引起蒸发速率的变化15、蒸发过程的几点假设16、几种最常用的蒸发源及膜厚分布状况17、蒸发源的类型18、电子束蒸发源中电子束的加热原理及特点19、高频感应蒸发源的特点20、合金的蒸发中组元金属的蒸发速率之比21、合金及化合物的蒸发方法22、特殊的蒸发方法23、膜厚的定义24、膜厚的测量方法（尤其是原理：石英晶体振荡法、电离式监控计法光干涉法）25、溅射镀膜的定义26、溅射镀膜的优点及缺点27、直流辉光放电的区域28、辉光放电过程中，如何确定阴极与阳极之间的距离29、射频放电的频率30、溅射阈值、溅射率、溅射过程31、溅射的两种理论32、溅射镀膜的类型（重点为二极式、磁控式、射频式）33、离子镀膜的定义34、离子镀膜的成膜条件（公式的计算）35、离子镀膜的特点36、离子轰击的作用37、离子镀的类型（活性反应离子镀、射频离子镀）38、化学气相沉积的定义39、C VD的装置组成40、C VD反应的类型41、C VD法制备薄膜的过程42、C VD的特点43、C VD反应体系的条件44、低压化学气相沉积的原理45、等离子体化学气相沉积（定义及原理）46、等离子体的作用47、有机金属化学气相沉积、光CVD、电子回旋共振等离子体沉积48、溶液镀膜法的定义49、化学镀的定义及原理50、化学镀与化学沉积的异同点51、如何进行化学镀镍、铜、银等金属52、溶胶－凝胶法制备薄膜的工艺（至少三种）53、阳极氧化法的定义及原理54、阳极氧化法中氧化物薄膜厚度的计算公式55、电镀的定义与原理56、电镀过程中补充电极附件区域的离子的方法57、对电镀层的要求58、L B制备的定义及原理59、L B膜的分类60、薄膜的形成与生长形式61、薄膜的结构类型62、薄膜的组织结构63、薄膜的缺陷1、填空：1×202、名词解释：3×63、简答题：4×54、问答题：7×35、计算题：9×1综合题：12×1下面是赠送的保安部制度范本，不需要的可以编辑删除谢谢！保安部工作制度一、认真贯彻党的路线、方针政策和国家的法津法规，按照####年度目标的要求，做好####的安全保卫工作，保护全体人员和公私财物的安全，保持####正常的经营秩序和工作秩序。

《薄膜材料与薄膜技术》复习题《薄膜材料与薄膜技术》复习题1.薄膜材料与体材料的联系与区别。

1. 薄膜所用原料少，容易大面积化，而且可以曲面加工。

例：金箔、饰品、太阳能电池，GaN，SiC，Diamond2. 厚度小、比表面积大，能产生许多新效应。

如：极化效应、表面和界面效应、耦合效应等。

3. 可以获得体态下不存在的非平衡和非化学计量比结构。

如：Diamond: 工业合成, 2000℃，5.5万大气压, CVD生长薄膜:常压，800度.Mgx Zn1-x O: 体相中Mg的平衡固溶度为0.04, PLD法生长的薄膜中，x可0~1.4. 容易实现多层膜，多功能薄膜。

如：太阳能电池、超晶格：GaAlAs/GaAs5. 薄膜和基片的粘附性，一般由范德瓦耳斯力、静电力、表面能（浸润）和表面互扩散决定。

范德瓦耳2. 真空度的各种单位及换算关系如何？●1pa=1N/m2(1atm)≈1.013×105Pa(帕)●1Torr≈1 / 760atm≈1mmHg●1Torr≈133Pa≈102 Pa● 1bar = 0.1MPa3. 机械泵、扩散泵、涡轮分子泵和低温泵的工作原理是什么？旋片式机械泵工作过程：1.气体从入口进入转子和定子之间2.偏轴转子压缩空气并输送到出口3.气体在出口累积到一定压强，喷出到大气工作范围及特点：Atmosphere to 10-3 torr耐用，便宜由于泵的定子、转子都浸入油中，每周期都有油进入容器，有污染。

要求机械泵油有低的饱和蒸汽压、一定润滑性、黏度和高稳定性。

油扩散泵1. 加热油从喷嘴高速喷出，气体分子与油分子碰撞实现动量转移，向出气口运动，或溶入油中，油冷凝后，重新加热时，排出溶入的气体，并由出气口抽出；2. 需要水冷，前级泵3. 10-3 to 10-7 Torr (to 10-9 Torr，液氮冷阱)优点：耐用、成本低，抽速快无震动和声音缺点：油污染涡轮分子泵特点：1. 气体分子被高速转动的涡轮片撞击，向出口运动2.多级速度：30,000-60,000 rpm.转子的切向速度与分子运动速率相当3. Atmosphere to 10-10 Torr4. 启动和关闭很快5. 无油，有电磁污染6. 噪声大、有振动、比较昂贵.低温泵（Cryopump）特点：1.利用20K以下的低温表面来凝聚气体分子实现抽气，是目前最高极限真空的抽气泵；2.可对各种气体捕集，凝结在冷凝板上，所以工作一段时间后必须对冷凝板加热“再生”；3. “再生”必须彻底；4. 加热“再生”温度>200 °C 烘烤除去吸附的气体5. 无油污染；6. 制冷机式低温泵运作成本低，较常采用。
