传感器分类

  • 格式：doc
  • 大小：35.00 KB
  • 文档页数：5

传感器的种类传感器有许多分类方法，但常用的分类方法有两种，一种是按被测物理量来分；另一种是按传感器的工作原理来分。

按被测物理量划分的传感器，常见的有：温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等。

按工作原理可划分为：1．电学式传感器电学式传感器是非电量电测技术中应用范围较广的一种传感器，常用的有电阻式传感器、电容式传感器、电感式传感器、磁电式传感器及电涡流式传感器等。

电阻式传感器是利用变阻器将被测非电量转换为电阻信号的原理制成。

电阻式传感器一般有电位器式、触点变阻式、电阻应变片式及压阻式传感器等。

电阻式传感器主要用于位移、压力、力、应变、力矩、气流流速、液位和液体流量等参数的测量。

电容式传感器是利用改变电容的几何尺寸或改变介质的性质和含量，从而使电容量发生变化的原理制成。

主要用于压力、位移、液位、厚度、水分含量等参数的测量。

电感式传感器是利用改变磁路几何尺寸、磁体位置来改变电感或互感的电感量或压磁效应原理制成的。

主要用于位移、压力、力、振动、加速度等参数的测量。

磁电式传感器是利用电磁感应原理，把被测非电量转换成电量制成。

主要用于流量、转速和位移等参数的测量。

电涡流式传感器是利用金屑在磁场中运动切割磁力线，在金属内形成涡流的原理制成。

主要用于位移及厚度等参数的测量。

2．磁学式传感器磁学式传感器是利用铁磁物质的一些物理效应而制成的，主要用于位移、转矩等参数的测量。

3．光电式传感器光电式传感器在非电量电测及自动控制技术中占有重要的地位。

它是利用光电器件的光电效应和光学原理制成的，主要用于光强、光通量、位移、浓度等参数的测量。

4．电势型传感器电势型传感器是利用热电效应、光电效应、霍尔效应等原理制成，主要用于温度、磁通、电流、速度、光强、热辐射等参数的测量。

5．电荷传感器电荷传感器是利用压电效应原理制成的，主要用于力及加速度的测量。

6．半导体传感器半导体传感器是利用半导体的压阻效应、内光电效应、磁电效应、半导体与气体接触产生物质变化等原理制成，主要用于温度、湿度、压力、加速度、磁场和有害气体的测量。

7．谐振式传感器谐振式传感器是利用改变电或机械的固有参数来改变谐振频率的原理制成，主要用来测量压力。

8．电化学式传感器电化学式传感器是以离子导电为基础制成，根据其电特性的形成不同，电化学传感器可分为电位式传感器、电导式传感器、电量式传感器、极谱式传感器和电解式传感器等。

电化学式传感器主要用于分析气体、液体或溶于液体的固体成分、液体的酸碱度、电导率及氧化还原电位等参数的测量。

另外，根据传感器对信号的检测转换过程，传感器可划分为直接转换型传感器和间接转换型传感器两大类。

前者是把输入给传感器的非电量一次性的变换为电信号输出，如光敏电阻受到光照射时，电阻值会发生变化，直接把光信号转换成电信号输出；后者则要把输入给传感器的非电量先转换成另外一种非电量，然后再转换成电信号输出，如采用弹簧管敏感元件制成的压力传感器就属于这一类，当有压力作用到弹簧管时，弹簧管产生形变，传感器再把变形量转换为电信号输出电阻式传感器电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。

主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。

称重传感器[2]称重传感器是一种能够将重力转变为电信号的力--电转换装置，是电子衡器的一个关键部件。

能够实现力--电转换的传感器有多种，常见的有电阻应变式、电磁力式和电容式等。

电磁力式主要用于电子天平，电容式用于部分电子吊秤，而绝大多数衡器产品所用的还是电阻应变式称重传感器。

电阻应变式称重传感器结构较简单，准确度高，适用面广，且能够在相对比较差的环境下使用。

因此电阻应变式称重传感器在衡器中得到了广泛地运用。

电阻应变式传感器传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。

电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。

半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。

压阻式传感器压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。

其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。

当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。

用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。

热电阻传感器热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。

在温度检测精度要求比较高的场合，这种传感器比较适用。

目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。

用于测量-200℃～+500℃范围内的温度。

热电阻传感器分类：1.NTC热电阻传感器：该类传感器为负温度系数传感器，即，传感器阻值随温度的升高而减小；2.PTC热电阻传感器：该类传感器为正温度系数传感器，即，传感器阻值随温度的升高而增大。

温度传感器1、室温管温传感器：室温传感器用于测量室内和室外的环境温度，管温传感器用于测量蒸发器和冷凝器的管壁温度。

室温传感器和管温传感器的形状不同，但温度特性基本一致。

按温度特性划分，目前美的使用的室温管温传感器有二种类型：1、常数B值为4100K±3%，基准电阻为25℃对应电阻10KΩ±3%。

温度越高，阻值越小；温度越低，阻值越大。

离25℃越远，对应电阻公差范围越大；在0℃和55℃对应电阻公差约为±7%；而0℃以下及55℃以上，对于不同的供应商，电阻公差会有一定的差别。

兹附“南韩新基”传感器的温度与电阻的对应关系表（中间为标称值,左右分别为最小最大值）：-10℃→（57.1821─62.2756─67.7617）KΩ；-5℃→（48.1378─46.5725─50.2355）KΩ；0℃→（32.8812─35.2024─37.6537）KΩ；5℃→（25.3095─26.8778─28.5176）KΩ；10℃→（19.6624─20.7184─21.8114）KΩ；15℃→（15.4099─16.1155─16.8383）KΩ；20℃→（12.1779─12.6431─13.1144）KΩ；30℃→（7.67922─7.97078─8.26595）KΩ；35℃→（6.12564─6.40021─6.68106）KΩ；40℃→（4.92171─5.17519─5.43683）KΩ；45℃→（3.98164─4.21263─4.45301）KΩ；50℃→（3.24228─3.45097─3.66978）KΩ；55℃→（2.65676─2.84421─3.04214）KΩ；60℃→（2.18999─2.35774─2.53605）KΩ。

除个别老产品外，美的空调电控使用的室温管温传感器均使用这种类型的传感器。

常数B值为3470K±1%，基准电阻为25℃对应电阻5KΩ±1%。

同样，温度越高，阻值越小；温度越低，阻值越大。

离25℃越远，对应电阻公差范围越大。

兹附“日本北陆”传感器的温度与电阻的对应关系表（中间为标称值,左右分别为最小最大值）：-10℃→（22.1498─22.7155─23.2829）KΩ；0℃→（13.9408─14.2293─14.5224）KΩ；10℃→（9.0344─9.1810─9.3290）KΩ；20℃→（6.0125─6.0850─6.1579）KΩ；30℃→（4.0833─4.1323─4.1815）KΩ；40℃→（2.8246─2.8688─2.9134）KΩ；50℃→（1.9941─2.0321─2.0706）KΩ；60℃→（1.4343─1.4666─1.4994）KΩ。

这种类型的传感器仅用于个别老产品，如RF7.5WB、T-KFR120C、KFC23GWY等。

2、排气温度传感器：排气温度传感器用于测量压缩机顶部的排气温度，常数B值为3950K±3%,基准电阻为90℃对应电阻5KΩ±3%。

兹附“日本芝蒲”传感器的温度与电阻的对应关系表（中间为标称值,左右分别为最小最大值）：-30℃→（823.3─997.1─1206）KΩ；-20℃→（456.9─542.7─644.2）KΩ；-10℃→（263.7─307.7─358.8）KΩ；0℃→（157.6─180.9─207.5）KΩ；10℃→（97.09─109.8─124.0）KΩ；20℃→（61.61─68.66─76.45）KΩ；25℃→（49.59─54.89─60.70）KΩ；30℃→（40.17─44.17─48.53）KΩ；40℃→（26.84─29.15─31.63）KΩ；50℃→（18.35─19.69─21.12）KΩ；60℃→（12.80─13.59─14.42）KΩ；70℃→（9.107─9.589─10.05）KΩ；80℃→（6.592─6.859─7.130）KΩ；100℃→（3.560─3.702─3.846）KΩ；110℃→（2.652─2.781─2.913）KΩ；120℃→（2.003─2.117─2.235）KΩ；130℃→（1.532─1.632─1.736）KΩ。

3.、模块温度传感器：模块温度传感器用于测量变频模块（IGBT或IPM）的温度，目前用的感温头的型号是602F-3500F，基准电阻为25℃对应电阻6KΩ±1%。

几个典型温度的对应阻值分别是：-10℃→（25.897─28.623）KΩ；0℃→（16.3248─17.7164）KΩ；50℃→（2.3262─2.5153）KΩ；90℃→（0.6671─0.7565）KΩ。

温度传感器的种类很多，现在经常使用的有热电阻：PT100、PT1000、Cu50、Cu100；热电偶：B、E、J、K、S等。

温度传感器不但种类繁多，而且组合形式多样，应根据不同的场所选用合适的产品。

测温原理：根据电阻阻值、热电偶的电势随温度不同发生有规律的变化的原理，我们可以得到所需要测量的温度值。

光敏传感器光敏传感器是最常见的传感器之一，它的种类繁多，主要有：光电管、光电倍增管、光敏电阻、光敏三极管、太阳能电池、红外线传感器、紫外线传感器、光纤式光电传感器、色彩传感器、CCD和CMOS图像传感器等。

合集下载

传感器种类大全

传感器种类大全

传感器种类大全一、光学传感器光学传感器利用光的特性来探测物体的性质或运动。

典型的光学传感器包括光电二极管（photodiode）、光电晶体管（phototransistor）、激光传感器等。

二、压力传感器压力传感器可以测量物体受力的压力大小，常用于工业控制、医疗设备等领域。

常见的压力传感器包括压阻式传感器、电容式传感器、压电传感器等。

三、温度传感器温度传感器用于测量物体的温度，广泛应用于恒温控制、气象观测等领域。

常见的温度传感器有热敏电阻、热电偶、红外线温度传感器等。

四、湿度传感器湿度传感器用于测量空气或物体中的湿度水分含量，对于农业、气象等领域有重要作用。

典型的湿度传感器有电容式湿度传感器、电阻式湿度传感器等。

五、加速度传感器加速度传感器可以测量物体的加速度和振动情况，广泛应用于运动检测、车辆安全等领域。

常见的加速度传感器有压电式传感器、MEMS加速度传感器等。

六、液位传感器液位传感器可以用于测量液体或粉体物料的液位高度，常见于工业控制、化工等领域。

典型的液位传感器有浮子式传感器、电容式传感器、超声波液位传感器等。

七、位置传感器位置传感器用于测量物体的位置或运动信息，适用于机器人、GPS导航等领域。

常见的位置传感器有编码器、光电开关、GPS接收机等。

八、气体传感器气体传感器可以检测环境中各种气体的浓度，常用于空气质量监测、工业安全等领域。

典型的气体传感器包括气体探测器、电化学传感器、红外吸收传感器等。

九、力传感器力传感器可用于测量物体受力大小，广泛应用于起重机、材料测试等领域。

常见的力传感器包括应变式传感器、压力传感器等。

十、声音传感器声音传感器用于检测环境中的声音波动，常见于语音识别、安防监控等场景。

典型的声音传感器有麦克风传感器、声卡传感器等。

以上便是一些常见的传感器种类，它们在不同领域发挥着重要作用，推动着科技的不断进步。

传感器分类方法

传感器分类方法

传感器分类方法传感器作为现代科技领域的重要分支，被广泛应用于各种环境和应用中。

对传感器进行适当的分类，不仅有助于更好地理解其工作原理和应用场景，也有助于设计、选择和优化传感器。

本文将深入探讨传感器的分类方法，以期为读者提供全面、深入的理解。

一、按工作原理分类1. 电学传感器：通过电学原理进行测量的传感器，如电阻式、电容式、电感式等。

这些传感器将物理量转化为电信号，便于后续的信号处理和测量。

2. 光学传感器：基于光学原理进行测量的传感器，如光电式、光纤式等。

这类传感器通过光的干涉、折射、吸收等性质，将物理量转化为光信号，再进一步转化为电信号。

3. 磁学传感器：利用磁场原理进行测量的传感器，如霍尔式、磁阻式等。

这类传感器通过测量磁场的变化，可以实现对电流、位移、速度等物理量的测量。

4. 化学传感器：能够检测和识别化学物质的传感器，如气敏式、湿敏式等。

这类传感器在环境保护、医疗诊断等领域具有广泛应用。

二、按输出信号类型分类1. 模拟传感器：输出信号为连续模拟信号的传感器，如电压、电流等。

这类传感器在连续监测和记录数据方面具有优势。

2. 数字传感器：输出信号为数字信号的传感器，如编码器、光栅尺等。

这类传感器精度高，抗干扰能力强，适合于需要高精度测量的场合。

三、按应用领域分类1. 工业自动化领域：主要用于检测生产过程中的各种物理量，如温度、压力、流量等。

这些传感器通常需要承受恶劣的工作环境，具有较高的稳定性和可靠性。

2. 生物医学领域：主要用于生物体参数的检测和监测，如生理参数、生物分子等。

这类传感器需要具有良好的生物相容性和稳定性。

3. 环境监测领域：主要用于监测环境中的各种参数，如温度、湿度、气压、气体浓度等。

这类传感器需要具有良好的环境适应性，能够长期稳定工作。

4. 智能家居领域：主要用于家居环境的智能化控制和管理，如温度、湿度、光照等。

这类传感器需要具有小巧的体积和低功耗性能，以适应家居环境的需求。

传感器的主要分类

传感器的主要分类

传感器的主要分类传感器是测量和检测技术中的重要组成部分，广泛应用于各个领域。

传感器按功能和工作原理可以分为多个不同的分类。

以下是传感器的主要分类：1. 基于测量类型的分类：- 温度传感器：用于测量环境或物体的温度。

常见的温度传感器包括热电偶和热敏电阻。

- 压力传感器：用于测量液体或气体的压力。

常见的压力传感器有压阻式和压电式传感器。

- 光传感器：用于检测光线的强度。

光传感器分为光敏电阻和光电二极管等类型。

- 湿度传感器：用于测量空气中的湿度。

常见的湿度传感器有电容式和电阻式传感器。

- 速度传感器：用于测量物体的速度。

其中包括激光测距传感器、超声波传感器以及旋转编码器等。

- 位移传感器：用于测量物体的位移或位置。

常见的位移传感器包括压敏电阻、光电编码器和霍尔传感器等。

2. 基于工作原理的分类：- 电阻式传感器：根据电阻值的变化来测量物理量，如温度传感器和湿度传感器。

- 压电式传感器：利用压电效应将信号转换为电荷或电压输出，如压力传感器和加速度传感器。

- 感应式传感器：利用感应原理来测量物理量，如电感传感器和磁敏传感器。

- 光电式传感器：利用光电效应来测量光的强度或光的特性，如光电二极管和光敏电阻。

- 超声波传感器：利用超声波的发射和接收来测量物体与传感器之间的距离，广泛应用于测距和避障等领域。

3. 基于应用领域的分类：- 工业自动化传感器：包括流量传感器、液位传感器和加速度传感器等。

- 环境监测传感器：如温湿度传感器、气体传感器和光照传感器等。

- 生物医学传感器：如血压传感器、血糖传感器和心率传感器等。

- 智能家居传感器：如温度传感器、门磁传感器和烟雾传感器等。

- 汽车传感器：包括转向传感器、刹车传感器和氧气传感器等。

4. 基于信号输出形式的分类：- 模拟输出传感器：通过模拟信号输出来反映测量物理量的变化。

- 数字输出传感器：通过数字信号输出来反映测量物理量的变化。

- 脉冲输出传感器：通过脉冲信号输出来反映测量物理量的变化。

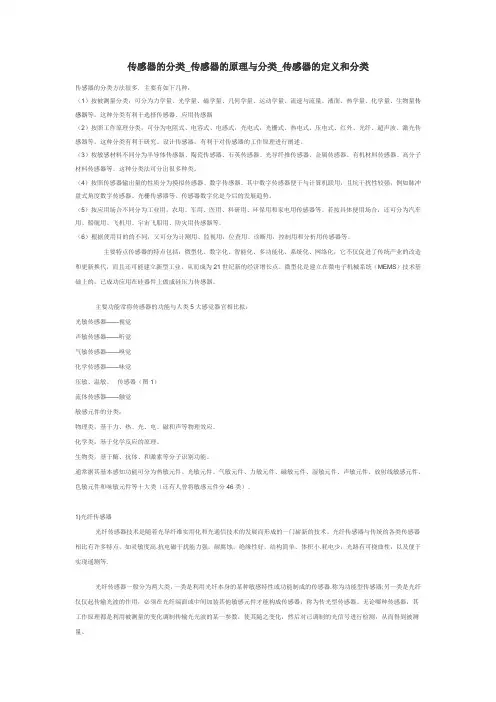

传感器的分类_传感器的原理与分类_传感器的定义和分类

传感器的分类_传感器的原理与分类_传感器的定义和分类

传感器的分类_传感器的原理与分类_传感器的定义和分类传感器的分类方法很多．主要有如下几种：（1）按被测量分类，可分为力学量、光学量、磁学量、几何学量、运动学量、流速与流量、液面、热学量、化学量、生物量传感器等。

这种分类有利于选择传感器、应用传感器（2）按照工作原理分类，可分为电阻式、电容式、电感式，光电式，光栅式、热电式、压电式、红外、光纤、超声波、激光传感器等。

这种分类有利于研究、设计传感器，有利于对传感器的工作原理进行阐述。

（3）按敏感材料不同分为半导体传感器、陶瓷传感器、石英传感器、光导纤推传感器、金属传感器、有机材料传感器、高分子材料传感器等。

这种分类法可分出很多种类。

（4）按照传感器输出量的性质分为摸拟传感器、数字传感器。

其中数字传感器便干与计算机联用，且坑干扰性较强，例如脉冲盘式角度数字传感器、光栅传感器等。

传感器数字化是今后的发展趋势。

（5）按应用场合不同分为工业用，农用、军用、医用、科研用、环保用和家电用传感器等。

若按具体便用场合，还可分为汽车用、船舰用、飞机用、宇宙飞船用、防灾用传感器等。

（6）根据使用目的的不同，又可分为计测用、监视用，位查用、诊断用，控制用和分析用传感器等。

主要特点传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。

微型化是建立在微电子机械系统（MEMS）技术基础上的，已成功应用在硅器件上做成硅压力传感器。

主要功能常将传感器的功能与人类5大感觉器官相比拟：光敏传感器——视觉声敏传感器——听觉气敏传感器——嗅觉化学传感器——味觉压敏、温敏、传感器（图1）流体传感器——触觉敏感元件的分类：物理类，基于力、热、光、电、磁和声等物理效应。

化学类，基于化学反应的原理。

生物类，基于酶、抗体、和激素等分子识别功能。

通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将敏感元件分46类）。
