链传动一级圆柱齿轮减速器设计说明书Ⅰ样本

一级圆柱齿轮减速器设计说明书一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器（1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。

（2）原始数据：滚筒圆周力F=1.7KN；带速V=1.4m/s；滚筒直径D=220mm。

运动简图二、电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用Y系列三相异步电动机。

2、确定电动机的功率：（1）传动装置的总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.97×0.99×0.95=0.86(2)电机所需的工作功率：Pd=FV/1000η总=1700×1.4/1000×0.86=2.76KW3、确定电动机转速：滚筒轴的工作转速：Nw=60×1000V/πD=60×1000×1.4/π×220=121.5r/min根据【2】表2.2中推荐的合理传动比范围，取V带传动比Iv=2~4，单级圆柱齿轮传动比范围Ic=3~5，则合理总传动比i的范围为i=6~20，故电动机转速的可选范围为nd=i×nw=（6~20）×121.5=729~2430r/min符合这一范围的同步转速有960 r/min和1420r/min。

由【2】表8.1查出有三种适用的电动机型号、如下表方案电动机型号额定功率电动机转速（r/min）传动装置的传动比KW 同转满转总传动比带齿轮1 Y132s-6 3 1000 960 7.9 3 2.632 Y100l2-43 1500 1420 11.68 3 3.89综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，比较两种方案可知：方案1因电动机转速低，传动装置尺寸较大，价格较高。

方案2适中。

. 3 .4 . .6 ..7V .10 ..15 . ..18 .. . .27 29 31 32 33 (33)1一、设计课题：设计一用于带式运输上的单级直齿圆柱齿轮减速器。

运输机连续工作，单向运行载荷变化不大，空载启动。

减速器小批量生产，使用限期 10 年，一班制工作，卷筒不包含其轴承效率为96% ，运输带同意速度偏差为5% 。

原始数据1编号运输带拉力 F1500（N）运输带速度 V1.1（m/s）卷筒直径 D220（mm）设计任务要求：1.减速器装置图纸一张（ A1 图纸）2.轴、传动部件图纸各一张（３号图纸）3.设计说明书一分计算过程及计算说明一、传动方案制定设计单级圆柱齿轮减速器和一级带传动（ 1）已知条件：1.工作环境：一般条件，通风优秀；2.载荷特征：工作安稳、单向运行；3.使用限期： 8 年，大修期 3 年，单班工作；4.卷筒效率：η=0.96 ；5.运输带同意速度偏差：± 5%；6.生产规模：一般规模厂中小批量生产。

（２）、原始数据：滚筒圆周力 F=1500N；带速 V=1.1m/s ；滚筒直径 D=220mm；方案制定：采纳Ｖ带传动与齿轮传动的组合，即可知足传动比要求，同时因为带传动拥有优秀的缓冲，吸振性能，适应大起动转矩工况要求，构造简单，成本低，使用保护方便。

1. 电动机2.V 带传动3. 圆柱齿轮减速器4.连轴器5.滚筒6.运输带二、电动机选择1、电动机种类和构造的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全关闭自扇冷电动机，其构造简单，工作靠谱，价钱低廉，保护方便，合用于不易燃，不易爆，无腐化性气体和无特别要求的机械。

2、电动机容量选择：电动机所需工作功率为：式（ 1）：Ｐd＝ＰＷ／ηa(kw)由式 (2)：ＰＷ＝Ｆ V/1000(KW)所以P d=FV/1000 η a(KW)由电动机至运输带的传动总效率为：η总=η１×η２３× η３×η４×η5式中：η1、η 2、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。

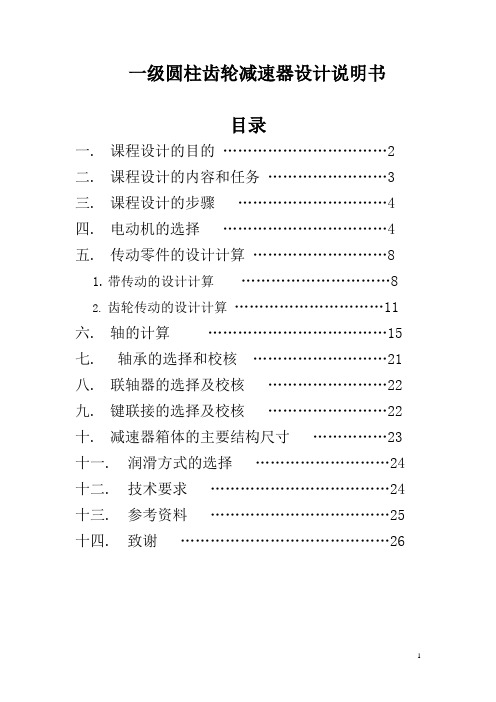

一级圆柱齿轮减速器设计说明书目录一. 课程设计的目的 (2)二. 课程设计的内容和任务 (3)三. 课程设计的步骤 (4)四. 电动机的选择 (4)五. 传动零件的设计计算 (8)1.带传动的设计计算 (8)2.齿轮传动的设计计算 (11)六. 轴的计算 (15)七. 轴承的选择和校核 (21)八. 联轴器的选择及校核 (22)九. 键联接的选择及校核 (22)十. 减速器箱体的主要结构尺寸 (23)十一. 润滑方式的选择 (24)十二. 技术要求 (24)十三. 参考资料 (25)十四. 致谢 (26)一. 课程设计的目的机械设计基础课程设计是机械设计基础课程设计的重要实践环节，是第一次较全面的设计能力训练，在实践学生总体培养目标中占有重要地位。

本课程设计的教学目的是：1.综合运用机械设计基础课程及有关先修课程的理论和生产实际知识进行机械设计训练，从而使这些知识得到进一步巩固和扩张。

2.学习和掌握设计机械传动和和简单机械的基本方法和步骤，培养学生工程能力及分析问题解决问题的能力。

3.提高学生在计算、制图、计算机绘图、运用设计资料、进行经验估算、机械设计方面的基本技能。

二. 课程设计的内容及任务1.课程设计的内容应包括传动装置、全部设计计算和结构设计。

具体如下：1)阅读设计任务书，分析传动装置的设计方案。

2)选择电动机，计算传动装置的运动参数和动力参数。

3)进行传动零件的设计计算。

4)减速器装置草图的设计。

5)计算机绘制减速器装配图及零件图。

2.课程设计的主要任务1）设计减速器装配草图一张2）计算机绘制减速器装配图一张，零件图两张（齿轮、轴等）3）答辩三. 课程设计的步骤1.设计准备准备好设计资料、手册、图册绘图用具、计算用具、坐标纸号。

阅读设计任务书,明确设计要求,工作条件,内容和步骤；通过对减速器的装拆了解设计对象；阅读有关资料，明确课程设计的方法和步骤，初步拟定计划。

2.传动装置的总体设计根据任务书中所给的参数和工作要求，分析和选定传动装置的总体方案；记算功率并选择电动机；确定总传动比和各级传动比；计算各轴的转速、转矩和功率。

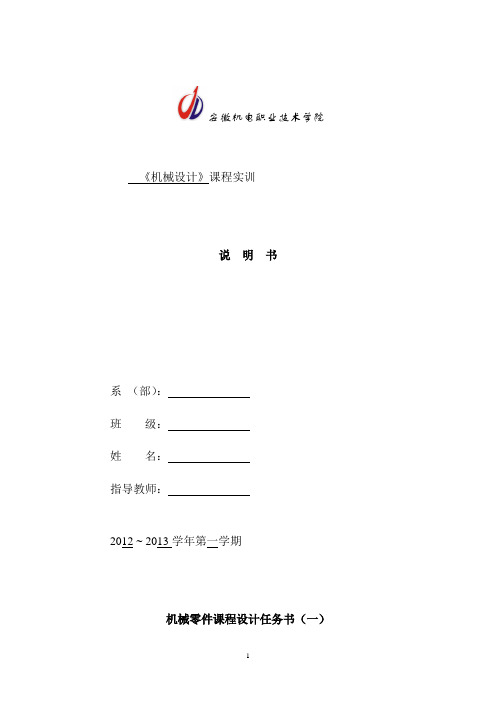

安徽机电职业技术学院《机械设计》课程实训说明书系（部）：班级：姓名：指导教师：2012 ~ 2013学年第一学期机械零件课程设计任务书（一）姓名专业班级学号设计题目带式输送机传动装置中的一级圆柱齿轮减速器运动简图工作条件输送机连续工作，单向运转，载荷变化不大，空载起动，使用期限10年，两班制工作，输送机速度允许误差为±5%，输送带效率一般为0.94—0.96。

原始数据设计工作量设计说明书1份；减速器装配图1张；减速器零件图1—3张。

指导教师开始日期2012 年10月29 日完成日期2012 年11月9日目录一. 传动方案的分析 (4)二. 电动机的选择 (5)三. 传动装置运动及动力参数计算 (7)四. 传动零件的设计计算 (9)1.带传动的设计计算 (9)2.齿轮传动的设计计算 (11)五. 轴的计算 (15)六. 滚动轴承的选择和校核 (19)七. 联轴器的选择及校核 (20)八. 键联接的选择及校核 (21)九. 减速器箱体的主要结构尺寸 (22)十. 润滑方式的选择 (23)十一. 参考资料 (24)十二. 致谢 (25)一、传动方案的分析1.传动装置的总体设计根据任务书中所给的参数和工作要求，分析和选定传动装置的总体方案；记算功率并选择电动机；确定总传动比和各级传动比；计算各轴的转速、转矩和功率。

2.传动装置的总体方案分析传动装置的设计方案直观的反映了工作机传动装置和原动机三者间的运动和力的传递关系。

满足工作机性能的传动方案可以由不同的传动机构类型以不同的组合形式和顺序构成。

合理的方案首先应满足工作机的性能要求，保证工作可靠并且结构简单，尺寸紧凑，加工方便，成本低廉，传动效率高和使用维护方便。

二、电动机的选择1.选择电动机的类型按已知的工作要求条件,选择Y型全封闭笼型三相异步电动机电动机功率的选择：（略）三.传动装置运动及动力参数计算（略）四、传动零件的设计与计算（一.）V带设计:（略）(二)直尺圆柱齿轮的设计（略）五、轴的计算1.输入轴的设计。

减速箱单级圆柱齿轮减速器和链传动设计说明书第一章传动方案1.1拟定传动方案设计单级圆柱齿轮减速器和链传动，总体布置简图如下:图1-1传动方案设计简图原始数据：带送带最大有效拉力F=2600N传送带带速V=1.80m/s；滚筒直径D=400mm第二章电动机的选择计算合理的选择电动机是正确使用的先决条件。

选择恰当，电动机就能安全、经济、可靠地运行；选择得不合适，轻者造成浪费，重者烧毁电动机。

2.1选择电动机类型和结构形式电动机的型号很多，如无特殊要求通常选用丫系列异步电动机。

与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。

按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。

笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用。

Y 系列电动机是全封闭自扇冷式鼠笼型三相异步电动机，是全国统一设计的基本系列，它同时是符合JB/T9616-1999 和IEC34-1 标准的有关规定，具有国际互换的特点。

Y 系列电动机具有高效、节能、起动转矩大、噪声低、振动小、可靠性高、使用维护方便等特点。

Y 系列电动机广泛应用于不含易燃、易爆或腐蚀性气体的一般场合和特殊要求的机械设备上，如金属切削机床、泵、风机、运输机械、搅拌机食品机械等。

使用条件：环境温度：-15CVBV 40C额定电压：380V,可选220-760V之间任何电压值连接方式：3KW及以下丫接法、4KW及以上为△接法2.2 电动机容量的选择电动机功率的选择电动机功率的选择对电动机的工作和经济性都有影响。

电动机的功率不能选择过小，否则难于启动或者勉强启动，使运转电流超过电动机的额定电流，导致电动机过热以致烧损。

电动机的功率也不能选择太大，否则不但浪费投资，而且电动机在低负荷下运行，其功率和功率因数都不高，造成功率浪费。

（1）传动装置的总功率：由机械设计课程设计书表10-2 选取n cy :输送机滚筒效率n cy=0.96n b：—对滚动轴承的效率n b=0.99n g：闭式圆柱齿轮传动效率n g=0.97n c :联轴器效率n c=0.99n 4w：传动卷筒效率n 4w=o.96n h：为滚子链传动效率（闭式）n h=o.96则：n 01= n c=0.99 n 23= n g x n b=0.97 x0.99=0.9603n 12=n b=0.99 n 34=n h=0.96 n 4w=0.96（2）电机所需的工作功率：应使电动机额定功率Pe稍大于所需功率Pd；即Pe> Pd工作机所需功率：Pw=FV/（1000）= 2600x1.80/1000=4.68KW电动机的输出功率:P d=也n总估算总效率为n= n 01 Xn 12Xn 23Xn 34x n 4w=0.99 x 0.99 x 0.9603 x 0.96 x 0.96=0.8674则Pd=Pw/n =4.68/0.8674=5.395KW由设计指导书表12-1可知，满足Pe> Pd条件的系列三相交流异步电动机额定功率Pe应取5.5KW(3)确定电动机转速：一般机械中，用得最多的是同步转速为1500r/min或1000r/min的电动机。

机械设计减速器设计说明书系别：班级：姓名：学号：指导教师：职称：目录第一章设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第二章传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第三章选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3计算电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第四章计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (4)第五章链传动设计计算 (5)第六章减速器齿轮传动设计计算 (7)第七章轴的设计 (9)7.1高速轴设计计算 (9)7.2低速轴设计计算 (16)第八章滚动轴承寿命校核 (22)8.1高速轴上的轴承校核 (22)8.2低速轴上的轴承校核 (23)第九章键联接设计计算 (24)9.1高速轴与联轴器键连接校核 (24)9.2低速轴与大齿轮键连接校核 (24)9.3低速轴与链轮键连接校核 (24)第十章联轴器的选择 (24)10.1高速轴上联轴器 (25)第十一章减速器的密封与润滑 (25)11.1减速器的密封 (25)11.2齿轮的润滑 (25)11.3轴承的润滑 (25)第十二章减速器附件 (26)12.1油面指示器 (26)12.2通气器 (26)12.3六角螺塞 (26)12.4窥视孔盖 (26)12.5定位销 (27)12.6启盖螺钉 (27)第十三章减速器箱体主要结构尺寸 (27)第十四章设计小结 (29)参考文献 (29)第三章选择电动机3.1电动机类型的选择按工作要求及工作条件选用三相异步电动机，封闭式结构，电压380V，Y系列。

3.2确定传动装置的效率查表得：联轴器的效率：η1=0.99滚动轴承的效率：η2=0.99闭式圆柱齿轮的效率：η3=0.98 链传动的效率：ηc=0.96工作机的效率：ηw=0.973.3计算电动机容量工作机所需功率为电动机所需额定功率:工作转速：经查表按推荐的合理传动比范围，链传动比范围为：2～6，一级圆柱齿轮传动比范围为：3～5，因此理论传动比范围为：6～30。

一级直齿圆柱齿轮减速器设计说明书一、传动方案说明第一组：用于胶带输送机转筒的传动装置1、工作环境：室，轻度污染环境；2、原始数据：（1）运输带工作拉力F= 3800 KN ；（2）运输带工作速度v= 1.6 m/s；（3）卷筒直径 D= 320 mm ；（4）使用寿命： 8 年；（5）工作情况：两班制，连续单向运转，载荷较平稳；（6）制造条件及生产批量：一般机械厂制造，小批量；二、电动机的选择1、选择电动机类型1） 机 型和 构型式按工作要求和条件， 用一般用途的Y 系列全封 自扇冷鼠 型三相异步 机。

2） 机容量（ 1）卷筒 的 出功率P wFv 3800 1.6 6.080 kwP w10001000（ 2） 机 出功率rPP wP r装置的 效率η13 ?23? 4?5式中 :1 ,2 ⋯ 从 机至卷筒 之 的各 机构和 承的效率。

Pw 6.080kw由表 2-4 得： 角接触 承η =0.99;柱 η =0.97;η =0.8512器 η3=0.99 ;运 卷筒 η4=0.96V 50.95;Pr 7.15kw3×0.99 ×0.96 ×0.95 ≈0.85n w95.54r / minη=0.99 × 0.97故P w 6.080 kWP r0.85 7.15P 0=7.5 K w筒 的 速是 n w =60v/3.14D=60 ×1.6 ×1000/(3.14 ×320)=95.54 r/min( 3 )机 定功率P 0P 0=（1~1.3 ） Pr =7.15~9.295手册 取 机的 定功率P 0=7.5 K w 。

按 手册推荐的 机 比 ，取V 比 i 1=2~4， 柱比 i 2=3~6， 比 是i a=（2×3）~（4×6）=6~24则电动机可选择的转速围相应为nd=i a×n w=（6~24）×95.5=573~2292 r/min 根据表 2-1 查出，电动机同步转速符合这一围的有750、100、1500 r/min 。

机械设计课程设计
《一级圆柱齿轮减速器》
设计说明书
姓名
学号
学院机械电气化工程学院
专业机械设计及其自动化
班级
指导教师张涵
<<机械设计基础>>课程设计任务书
目录
一前言 (3)
二设计题目 (5)
三电动机的选择 (6)
四传动装置动力和运动参数 (7)
五传动零件的设计计算 (9)
六减速器轴的设计 (17)
七滚动轴承的验算 (24)
八键的选择的验算 (26)
九联轴器的选择 (26)
十铸铁减速器结构主要尺寸 (28)
十一小结 (29)
十二致谢 (29)
十三参考文献 (30)
1.设计任务书
1.1设计任务
设计一用于带式运输机上的三角带——单级圆柱齿轮减速器，传动系统为采用两级圆柱齿轮减速器和圆柱齿轮传动。

1.2原始数据
运输带拉力：F=4750N
运输带速度：V=1.6m/s
卷筒直径：D=390mm
1.3工作条件
工作机空载启动，载荷变化不大，单向运转使用期限10年，每天工作8小时，每年工作300天。

运输带允许速度误差±5%。

2.传动系统的方案拟定
传动方案如图：
）
Z ）可根据公式计算。
