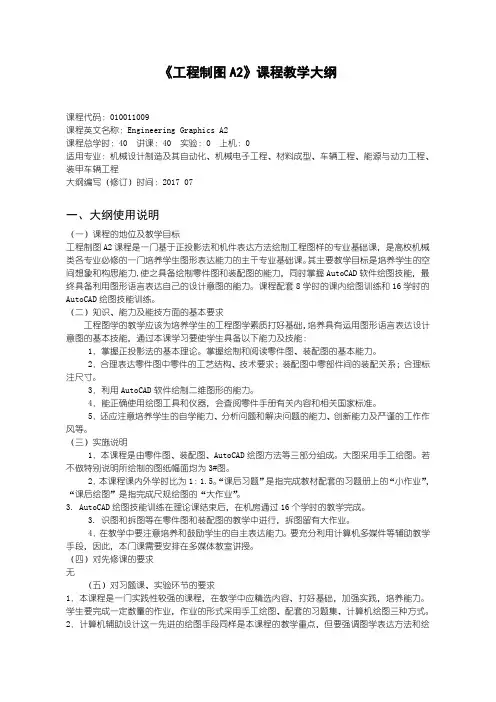

《工程制图A2》课程教学大纲
课程代码：010011009
课程英文名称：Engineering Graphics A2
课程总学时：40 讲课：40 实验：0 上机：0
适用专业：机械设计制造及其自动化、机械电子工程、材料成型、车辆工程、能源与动力工程、装甲车辆工程
大纲编写（修订）时间：2017 07
一、大纲使用说明
（一）课程的地位及教学目标
工程制图A2课程是一门基于正投影法和机件表达方法绘制工程图样的专业基础课，是高校机械类各专业必修的一门培养学生图形表达能力的主干专业基础课。其主要教学目标是培养学生的空间想象和构思能力,使之具备绘制零件图和装配图的能力，同时掌握AutoCAD 软件绘图技能，最终具备利用图形语言表达自己的设计意图的能力。课程配套8学时的课内绘图训练和16学时的AutoCAD绘图技能训练。
（二）知识、能力及能技方面的基本要求
工程图学的教学应该为培养学生的工程图学素质打好基础，培养具有运用图形语言表达设计意图的基本技能，通过本课学习要使学生具备以下能力及技能：
1．掌握正投影法的基本理论。掌握绘制和阅读零件图、装配图的基本能力。
2．合理表达零件图中零件的工艺结构、技术要求；装配图中零部件间的装配关系；合理标注尺寸。
3．利用AutoCAD软件绘制二维图形的能力。
4．能正确使用绘图工具和仪器，会查阅零件手册有关内容和相关国家标准。
5．还应注意培养学生的自学能力、分析问题和解决问题的能力、创新能力及严谨的工作作风等。
（三）实施说明
1．本课程是由零件图、装配图、AutoCAD绘图方法等三部分组成。大图采用手工绘图。若不做特别说明所绘制的图纸幅面均为3#图。
2．本课程课内外学时比为1：1.5。“课后习题”是指完成教材配套的习题册上的“小作业”，“课后绘图”是指完成尺规绘图的“大作业”。
3. AutoCAD绘图技能训练在理论课结束后，在机房通过16个学时的教学完成。
3. 识图和拆图等在零件图和装配图的教学中进行，拆图留有大作业。
4．在教学中要注意培养和鼓励学生的自主表达能力。要充分利用计算机多媒件等辅助教学手段，因此，本门课需要安排在多媒体教室讲授。
（四）对先修课的要求
无
（五）对习题课、实验环节的要求
1．本课程是一门实践性较强的课程，在教学中应精选内容、打好基础，加强实践，培养能力。学生要完成一定数量的作业，作业的形式采用手工绘图、配套的习题集、计算机绘图三种方式。
2．计算机辅助设计这一先进的绘图手段同样是本课程的教学重点，但要强调图学表达方法和绘图手段是两个概念。学生绘图基本技能与工程图审美的形成与手工绘图有着重要联系，因此仍应重视利用尺规绘图能力的培养。所有给学生安排的AutoCAD绘制的零件图、装配图内容应重复采用之前由手工尺规绘图完成的大图内容。
3．AutoCAD教学需要求安排在计算机机房进行。
（六）课程考核方式
1.考核方式：考察。
2.考核目标：在机件的表达方法、标准件及常用件表达的基础上，重点考核学生如下五方面：一是通过零件图表达零件形状、零件结构、零件尺寸、零件技术要求。二是通过装配图表达部件或机器的装配结构、工作原理。三是通过装配图进行装配结构合理性分析、装配及拆卸顺序。四是由装配图拆画零件图。五是计算机绘图技能，即AutoCAD的使用技能。
3.成绩构成：A2成绩由两部分组成：手工尺规绘图成绩（课上和课后绘图及课程结业绘图作业）占50%，AutoCAD成绩（平时抽查和随堂测试）50% 。
（七）主要参考书目:
1.《现代工程图学》，杨裕根，北京邮电大学出版社， 2017
2.《机械制图》（第五版），何铭新，高等教育出版社，2008
3.《Mechanical Drawing》，Thomas E.French ，McGraw-Hill Book Company，
4.《工程制图》（英汉双语对照），胡琳，机械工业出版社，2005
5.《现代工程图学习题集》，杨裕根等，北京邮电大学出版社， 2017
6.《工程制图实训及习题图册》，杜小树等，北京邮电大学出版社， 2011
二、中文摘要
工程制图A2课程是基于正投影法、在机件表达方法的基础上，通过绘制工程图样对零部件进行合理表达的一门专业基础课。其主要教学内容零件图的绘制、装配图的绘制，同时掌握AutoCAD软件绘图技能，最终具备利用图形语言表达自己的设计意图的能力。
三、课程学时分配表
四、教学内容及基本要求
第01部分总学时12学时讲课12学时实验0学时上机0学时
标题：零件图
1.了解掌握零件图的作用和内容。
2.零件结构合理性的分析（设计合理性、工艺合理性）。
3.零件表达方案的选择（轴套类、端盖轮盘类、叉架类、箱体类），零件图中尺寸的合理标注。
4.零件图的看图方法和步骤（标题栏、外形、结构、技术要求等）。
5.初步了解表面粗糙度的选用原则，能用正确的形式注写表面粗糙度符号。
6.零件图的尺寸标注。
重点：
1.零件工艺结构中的机械结构和铸造结构。
2.典型零件的表达方案。
3.零件图的尺寸标注的合理性（要考虑加工工艺）。
4.看懂零件图。
难点：
1.零件图在标尺寸时定位尺寸的基准选择。
2.通过识读零件图得到零件的全部信息。
3.叉架类零件的表达方案和箱体类零件图的识读。
课后习题：
1.零件图补画视图表达。
2.零件图标尺寸。
课后绘图：
1.端盖轮盘零件图。
2.简单箱体零件图。
第02部分总学时12学时讲课12学时实验0学时上机0学时
标题：装配图
具体内容：
1.了解装配图的内容和作用。
2.装配图的表达方法（1）规定画法（2）特殊表达方法。
3.装配图的尺寸标注（四类尺寸）。
4.装配图中的格式（序号、明细等）。
5.装配图的绘制方法和步骤（装配干线）。
6.通过装配图了解机器（部件）的工作原理。
重点：
1.装配图的规定画法和特殊画法。
2.装配图中的尺寸标注。
3.装配结构的合理性。
难点：
1.由装配图读懂工作原理。
2.由装配图基本读懂主要零件的结构形状。
课后习题：
1.读装配图回答问题。
2.标注配合尺寸。
课后绘图：
1.调压阀装配图。
第03部分总学时16学时讲课16学时实验0学时上机16学时
标题：AutoCAD2004绘图方法
具体内容：
1.软件及软件界面简介。
2.AutoCAD2004基本绘图命令。
3.显示工具和图层的合理设置。
4.AutoCAD2004中绘图的编辑命令。
5.AutoCAD2004的文本处理方法。
6.AutoCAD2004的尺寸标注，包括形位公差的标注和装配图指引线的标注。
