电力排管施工组织设计方案

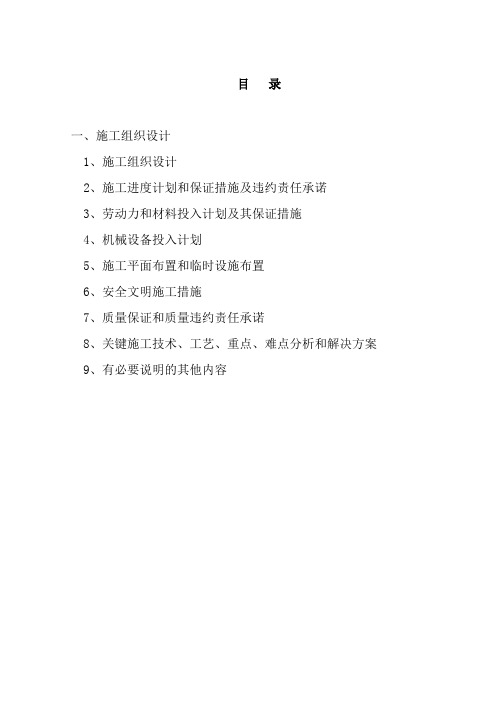

目录一、施工组织设计1、施工组织设计2、施工进度计划和保证措施及违约责任承诺3、劳动力和材料投入计划及其保证措施4、机械设备投入计划5、施工平面布置和临时设施布置6、安全文明施工措施7、质量保证和质量违约责任承诺8、关键施工技术、工艺、重点、难点分析和解决方案9、有必要说明的其他内容（1）施工组织设计第一章工程概述一、工程概况电力井及排管工程施工，钢筋混凝土检查井按设计总体布置，上覆土厚度要符合设计要求。
第二章工程目标及总体布署一、质量目标合格工程。
二、施工组织机构这次投标我们非常重视，认真组织具有丰富施工经验的专业技术人员组成项目部，项目部由项目经理及项目总工程师组成。
下设工程部、质检部、计财部、技术部、办公室、安保部等六个职能部门，工地实验委托具有相应资质的实验室进行。
公司授权项目经理部对该标段实施全面负责。
本标段项目部下设三个施工队，分别为拖管施工队负责拖管施工任务；土建施工一队负责检查井及排管的施工任务.项目组织机构框图三、总体部署1．施工指导思想本标段地处老城区，施工现场地下各种管线错综复杂，地下水位偏高，管线位置紧邻路边建筑物，设计管线位置地下大多是旧房屋基础或建筑垃圾，下部大多是粉质沙土，根据本工程的特点以及环境、地质条件，采取针对性的有效措施，按项目所在的位置以及工序之间的工艺关系，合理的组织流水作业。
积极推广贯彻GB/T9000质量体系认证标准。
加强领导，强化关键环节的管理，认真履行职责，确保建设单位对工程质量、安全、工期的要求。
本标段实体工程量较大，工期短，隧道、检查井、排管、拖管施工需交叉作业。
隧道、检查井、排管施工主要是钢筋砼结构，以人工作业为主，辅以相应的机械配合。
水平定向钻拖管、主要是机械作业，辅以相应的人工配合。
队伍以专业为主，组织部份民工，补充劳动力的不足。
2．施工顺序先搭建临时设施。
因本工程地处城市主干道，搭建临时设施只能寻找主干道两侧不影响周围群众生活、生产的空余场地，项目办公区租用附近单位或居民房屋。
电力排管工程施工组织设计

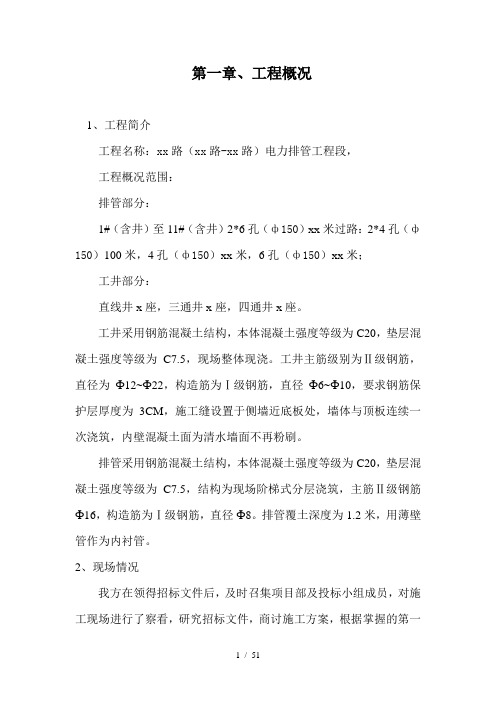

第一章、工程概况1、工程简介工程名称：xx路（xx路-xx路）电力排管工程段，工程概况范围：排管部分：1#（含井）至11#（含井）2*6孔（ф150）xx米过路：2*4孔（ф150）100米，4孔（ф150）xx米，6孔（ф150）xx米；工井部分：直线井x座，三通井x座，四通井x座。
工井采用钢筋混凝土结构，本体混凝土强度等级为C20，垫层混凝土强度等级为C7.5，现场整体现浇。
工井主筋级别为Ⅱ级钢筋，直径为Ф12~Ф22，构造筋为Ⅰ级钢筋，直径Ф6~Ф10，要求钢筋保护层厚度为3CM，施工缝设置于侧墙近底板处，墙体与顶板连续一次浇筑，内壁混凝土面为清水墙面不再粉刷。
排管采用钢筋混凝土结构，本体混凝土强度等级为C20，垫层混凝土强度等级为C7.5，结构为现场阶梯式分层浇筑，主筋Ⅱ级钢筋Ф16，构造筋为Ⅰ级钢筋，直径Ф8。
排管覆土深度为1.2米，用薄壁管作为内衬管。
2、现场情况我方在领得招标文件后，及时召集项目部及投标小组成员，对施工现场进行了察看，研究招标文件，商讨施工方案，根据掌握的第一手资料，本标段施工现场符合开工条件，我方能够在甲方要求的施工日期进驻现场进行施工。
3、管线调查本工程为xx路电力排管工程，施工现场沿线地下管线有待进一步核实，如我方中标，我方将加强地下管线的调查摸底，走访有关部门与当地居民，严格按沪建市（88）第729号文件，沪建市（88）第741号文件和沪建市（89）第419号文件精神，按电力公司有关规定做好地下管线保护工作。
4、现场平面布置布置原则1、符合业主指定的用地范围；2、符合文明安全施工之要求：3、满足各施工阶段的施工要求。
4、充分考虑建筑施工单体之间的相互干扰。
5、对原有的设施如绿化、地下、地上管线的保护。
6、在保证施工道路畅通的前提下，划分施工区域和材料堆放场地确保材料使用方便，减少二次搬运，满足施工要求。
7、合理布置施工设备，充分考虑其施工效果，拆装安全、方便施工生产安排。
电力排管施工组织设计方案
电力排管施工组织设计方案一、前言电力排管施工是电力工程中的重要组成部分，它承担着引导、分配、传输电力的功能。
为了保证电力系统的正常运转，确保电力供应的可靠性和安全性，施工组织设计方案显得尤为重要。
本文将介绍电力排管施工组织设计方案的整体规划及具体实施方案。
二、施工组织设计方案概述2.1 施工目标本次电力排管施工旨在完成对XXX区域电力排管系统的建设，确保供电的可靠性和安全性。
2.2 施工原则1.安全第一，确保施工现场安全；2.质量第一，保证施工质量；3.进度第一，按计划完成施工任务；4.环保第一，减少对环境的影响。
三、施工组织机构3.1 项目总负责人负责整个电力排管施工工作的统筹安排和管理。
3.2 项目经理负责具体施工计划的制定和实施。
3.3 监理工程师监督施工现场，保证施工按照规范进行。
3.4 施工人员负责具体施工工作的人员，包括电力工程师、工人等。
四、施工步骤4.1 前期准备1.制定施工计划；2.采购材料、设备；3.招聘施工人员；4.搭建施工现场。
4.2 施工实施1.进行现场勘察；2.进行材料测试；3.开始施工。
4.3 施工验收1.完成施工任务后进行验收；2.编制竣工报告。
五、施工安全管理1.制定施工安全计划；2.配备必要的安全设施；3.组织安全教育培训；4.定期进行安全检查。
六、施工质量管理1.制定施工质量计划；2.严格按照工程规范施工；3.设立质量检查点，定期检查。
七、施工进度管理1.制定施工进度计划；2.进行进度跟踪，及时调整。
八、总结与展望本文介绍了电力排管施工组织设计方案的整体规划及具体实施方案，通过严格按照施工原则，合理组织施工机构，科学管理施工步骤，确保施工质量和进度，完成了本次电力排管施工任务。
参考文献1.XXX《电力工程施工管理手册》2.XXX《电力排管设计标准》以上为电力排管施工组织设计方案的文档内容，谢谢阅读！。
电力排管施工方案
电力排管施工方案电力排管施工方案为了保证电力系统的正常运行和安全使用，电力排管施工是非常重要的一项工作。
下面是电力排管施工的方案：一、施工准备在施工前，需要做好以下准备工作：1. 勘察：对施工区域进行勘察，了解地形地貌、地下管线等情况，确定施工路线和方式。
2. 设计：根据勘察结果，确定电力排管的设计方案，包括材料选择、管道走向等。
3. 采购：根据设计方案，购买所需的电力排管材料和设备。
二、施工过程1. 确定施工路线：根据设计方案，确定电力排管的走向和位置，包括室内和室外的管道布置。
2. 开挖沟槽：根据施工路线，采用机械设备或手工开挖沟槽，保证沟槽的宽度和深度符合要求。
3. 安装电管：根据设计方案，安装电力排管，包括电缆管、电缆桥架等。
在安装过程中，要注意管道的连接和固定，确保电力排管的牢固性和稳定性。
4. 敷设电缆：在电力排管中敷设电缆，要按照规范要求进行。
电缆的敷设应保证电缆的弯曲半径，避免超过规定范围。
5. 封闭沟槽：施工完成后，要及时封闭沟槽，确保沟槽的安全和整洁。
封闭沟槽时，要防止杂物和灰尘进入管道。
三、施工注意事项1. 安全第一：施工过程中，要注重安全，采取必要的安全防护措施，如佩戴安全帽、安全绳等，避免发生事故。
2. 质量保证：施工过程中，要严格按照设计方案和规范要求进行，确保施工质量。
3. 环保意识：施工过程中，要注意环境保护，减少噪音、扬尘污染等对周围环境的影响。
4. 施工时程：根据施工计划，合理安排施工的时间和进度，确保按时完成。
5. 合理使用材料：在施工中要合理使用材料，减少浪费，降低成本。
通过以上方案的实施，可以确保电力排管施工工作的顺利进行，保证电力系统的稳定运行和安全使用。
同时，要严格按照相关法规和标准，确保施工的质量和环境保护，使电力排管施工达到预期的效果。
电力排管施工方案

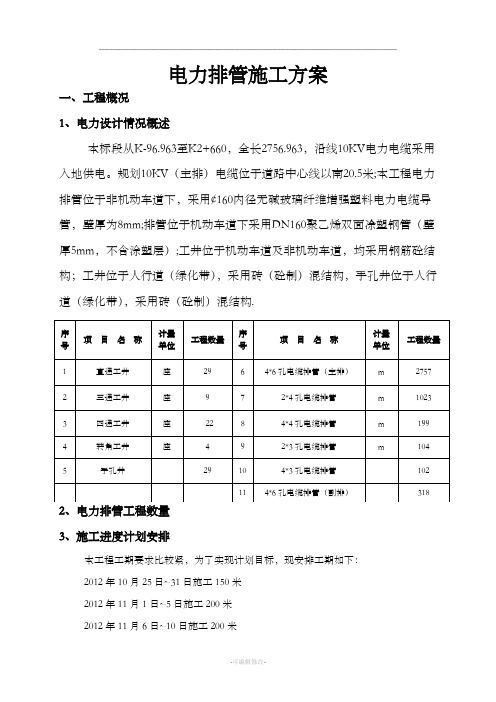

电力排管施工方案一、工程概况1、电力设计情况概述本标段从K-96.963至K2+660，全长2756.963，沿线10KV电力电缆采用入地供电。
规划10KV（主排）电缆位于道路中心线以南20.5米;本工程电力排管位于非机动车道下，采用¢160内径无碱玻璃纤维增强塑料电力电缆导管，壁厚为8mm;排管位于机动车道下采用DN160聚乙烯双面凃塑钢管（壁厚5mm，不含涂塑层）;工井位于机动车道及非机动车道，均采用钢筋砼结构；工井位于人行道（绿化带），采用砖（砼制）混结构，手孔井位于人行道（绿化带），采用砖（砼制）混结构.3、施工进度计划安排本工程工期要求比较紧，为了实现计划目标，现安排工期如下：2012年10月25日~31日施工150米2012年11月1日~5日施工200米2012年11月6日~10日施工200米2012年11月11日~15日施工300米2012年11月16日~20日施工300米2012年11月21日~25日施工400米2012年11月26日~31日施工400米2012年12月1日~10日施工700米2012年12月10日~15日施工400米2012年12月15日~20日施工600米2012年12月21日~25日施工600米2012年12月25日~31日施工400米二、人员、材料、机械设备到场情况1、施工人员力量投入：旋工计划投入2个施工队，每队技工19人，普工20人，小工20人2、物资材料供应计划1、施工方案1.1施工准备根据现场踏勘情况、设计要求，施工组织设计的要求，进行施工准备工作。
根据施工段所处的位置，摸清沿线基本情况，选择临建场地，确保供水供电。
开工前由工程部、项目部人员对施工作业人员进行安全、质量、技术、文明施工等交底工作，办好交底手续。
进行地下管线交底，方可开挖样沟，摸清施工区域地下管线及地下障碍物的实况，如有影响施工的地下管线、障碍物由项目部会同相关单位一起协调解决。
2023电力排管施工方案
2023电力排管施工方案一、项目背景电力排管施工是电力工程中非常重要的一部分，负责电力系统中的电源线路布置、管道设施建设以及配电室的布线等工作。
随着电力系统的升级和扩建，电力排管施工的需求量也在逐渐增大。
为了更好地满足未来电力工程的需要，制定本方案，详细规划2023年的电力排管施工工作。
二、项目目标1.按时按质完成所有电力排管施工任务；2.确保施工过程中安全生产，无事故发生；3.提高施工效率，降低成本；4.保证施工质量，达到设计要求。
三、施工费用估算2023年电力排管施工工程的费用预算为1000万元，具体费用包括人工费、设备费、材料费、运输费、检测费等。
四、施工组织1.成立专门的施工组织机构，由经验丰富的项目经理负责，设立施工安全、质量、进度三个管理小组；2.根据施工规模、需求量和周期，设立3个施工队，分别负责不同区域的排管施工。
五、施工方案1.前期准备（1）项目资料准备：收集并整理项目相关的设计图纸、施工方案、施工图纸和材料等资料；（2）施工队伍培训：组织对施工人员进行技能培训，确保施工人员具备必要的专业知识和操作技能；（3）设备购置：根据项目需求，购置必要的施工设备和工具；（4）材料采购：根据项目需求，提前采购好所需材料，确保施工进度不受材料供应的影响。
2.施工流程（1）实地勘测：根据设计图纸，对施工场地进行详细勘测，确定电力排管的布置方案；（2）土建施工：根据设计要求，进行土方开挖、基础浇筑等土建工程；（3）管线敷设：根据设计图纸和勘测结果，在基础上进行排管设施布置；（4）管道连接：对敷设好的排管进行连接，施工过程中要严格按照设计要求和质量标准进行连接和焊接；（5）设备安装：根据设计图纸，对电力设备进行安装和调试；（6）设备调试：对安装完成的电力设备进行调试，确保设备正常运行；（7）验收交接：对施工完成的电力排管施工进行验收，经过合格后进行交接，移交给电力运营单位使用。
3.安全措施（1）制定并严格遵守施工安全操作规程，确保施工过程中无事故发生；（2）严格按照相关安全要求使用安全防护设施，如安全帽、安全绳等；（3）加强现场管理，定期进行安全隐患排查，及时消除安全隐患；（4）组织施工人员进行安全教育和培训，提高施工人员的安全意识。
电力管道工程施工组织设计方案
电力管道工程施工组织设计方案电力管道工程施工组织设计方案第一章编制说明及编制依据第1节编制说明本文档是电力管道工程施工组织设计方案，旨在规范施工流程，确保工程质量和安全。
本文档的编制过程应遵循相关法律法规和技术标准，确保施工过程符合规范要求。
第2节编制依据本文档的编制依据包括国家有关法律法规、工程建设标准、技术规范和专业标准等。
同时，还应参考相关的技术手册和实践经验，以确保方案的可行性和实用性。
第二章工程概况本章主要介绍电力管道工程的基本情况，包括工程地点、工程范围、工程性质、工程规模等。
同时，还应对工程的环境因素、地质条件、气候特点等进行分析和评估，以便为后续的施工准备工作提供参考。
第三章施工部署本章主要介绍施工部署的内容和要求，包括施工组织机构、施工队伍配置、安全管理措施、质量管理要求等。
同时，还应对施工过程中可能遇到的问题和风险进行分析和评估，制定相应的应急预案。
第四章主要施工方法第1节施工流程本节应对电力管道工程的施工流程进行详细的介绍和说明，包括工程前期准备、施工图纸的编制、材料和设备的采购、现场施工等各个环节。
同时，还应对施工过程中可能出现的问题和风险进行分析和评估，制定相应的应急预案。
第2节沟槽开挖本节应对电力管道工程中涉及到的沟槽开挖工作进行详细的介绍和说明，包括沟槽开挖的方法、工具和设备的选择、施工现场的布置等。
同时，还应对沟槽开挖过程中可能遇到的问题和风险进行分析和评估，制定相应的应急预案。
第3节电力保护管安装本节应对电力管道工程中涉及到的电力保护管安装工作进行详细的介绍和说明，包括管道的选型、安装方法、连接方式、检测和验收等。
同时，还应对电力保护管安装过程中可能遇到的问题和风险进行分析和评估，制定相应的应急预案。
第4节电力井施工本节应对电力管道工程中涉及到的电力井施工工作进行详细的介绍和说明，包括井的选型、施工方法、设备和工具的选择、验收标准等。
同时，还应对电力井施工过程中可能遇到的问题和风险进行分析和评估，制定相应的应急预案。
电力排管工程施工方案
电力排管工程施工方案电力排管工程是电气工程中的一个重要环节，主要负责电力设备与用电设备之间的电力传输与分配。
电力排管工程的施工方案关系到电力系统的安全稳定运行，因此施工方案的制定和实施必须严谨详细。
下面是一份电力排管工程施工方案的详细说明：一、施工准备阶段：1.调查勘测：对施工区域进行全面勘测，包括土地、地势、地下管线等情况的调查，制定详细的施工方案。
2.编制施工图纸：根据勘测结果，编制详细的施工图纸，包括电气布线图、材料清单等，并按要求提交监理单位审核。
二、施工准备工作：1.设备和材料准备：根据施工图纸和材料清单，采购所需的电气设备和管材等材料，并检查货品质量和数量的合格性。
2.安全准备：购买和配备必要的安全设备，如安全帽、安全绳等，并组织施工人员进行安全教育和培训。
三、电力设备安装：1.电缆敷设：根据施工图纸及要求，进行电缆敷设工作，包括地面敷设和管道穿越等。
2.电缆桥架搭设：根据电缆敷设的需要，搭设电缆桥架，并进行接地处理，确保电缆桥架的稳固性和安全性。
3.设备安装：对电力设备进行安装调试，包括负责变配电设备、开关设备等的安装，保证设备安装的质量和正确性。
四、电力管道安装：1.管道敷设：根据施工图纸及要求，进行电力管道敷设工作，包括进出线管、桥架管、水平、竖立管等的敷设。
2.管道固定：对已经敷设好的电力管道进行固定处理，保证管道的安全性和稳定性。
3.管道连接：对电力管道进行连接处理，包括法兰连接、焊接连接、螺纹连接等，确保连接的牢固和密封性。
五、电力排管工程验收：1.质量验收：对已经完成的电力排管工程进行质量检查，包括电气设备的运行情况、管道的安全性等。
2.安全验收：进行安全检查，确认电力排管工程是否符合安全标准和规范。
六、工程保养和维护：1.工程保养：对已经完工的电力排管工程进行定期保养，包括清洗和检查设施的完好程度。
2.设备维护：对电力设备进行定期的检查和维护，确保设备的正常运行和寿命。
电力排管工程施工组织设计
电力排管工程施工组织设计1. 引言电力排管工程是电力系统中重要的组成部分，负责将电力输送到各个终端设备。
为了保证电力系统的正常运行和安全性，必须进行合理的施工组织设计。
本文将介绍电力排管工程施工组织设计的基本原则和步骤，以便指导施工组织设计的实际工作。
2. 施工组织设计原则电力排管工程施工组织设计应遵循以下原则：•安全第一：施工组织设计应注重安全考虑，合理安排工作流程和施工顺序，确保施工过程中的安全风险最小。
•经济合理：施工组织设计应考虑工程的经济性，合理安排资源，减少浪费和损耗。
•高效快捷：施工组织设计应注重工程的进度和质量，安排合理的施工序列和工期，确保工程按时完工。
3. 施工组织设计步骤3.1. 预备工作在进行电力排管工程施工组织设计前，需要进行一些预备工作，包括：•收集工程资料：收集电力排管工程的施工图纸、技术资料等相关文件。
•分析工程特点：分析电力排管工程的规模、施工条件、工程难度等特点。
•确定施工方法：根据工程特点确定合适的施工方法。
根据电力排管工程的不同环节、工程量和施工条件，确定施工序列。
施工序列应合理安排，遵循施工进度和工序间的逻辑关系。
确定施工序列时，应考虑到施工现场的情况，如材料运输道路、设备安装空间等。
3.3. 施工组织图绘制根据施工序列确定的各个工序，绘制施工组织图。
施工组织图应清晰明了，包括工程范围、工程量、工作内容、施工步骤、施工设备和人力等信息。
施工组织图的绘制应符合工程施工规范和标准。
3.4. 施工资源安排根据施工组织图确定的施工步骤和工程量，合理安排施工所需的人力、材料、设备等资源。
资源安排需要考虑到工程的进度要求、施工环境和安全要求等因素。
根据施工工艺和安全要求，制定相应的安全措施。
安全措施包括人员防护、设备使用、消防安全等方面，旨在保障施工期间的安全。
4. 结论电力排管工程施工组织设计是一项关键工作，可以为工程施工提供有力的指导。
通过合理安排工作流程、优化资源配置和制定安全措施，可以确保电力排管工程的顺利进行以及施工期间的安全。
2023电力排管施工方案
2023电力排管施工方案一、前言随着电力行业的快速发展，电力设施的建设与维护工作也刻不容缓。
为了提高电力供应的稳定性和可靠性，保障用户的用电需求，我们制定了2023年电力排管施工方案，以确保电力管道的安全、高效运行。
二、工程概述本次电力排管施工方案主要涉及以下方面：1. 电力管道的安装与更换：根据需要对电力管道进行安装、更换工作，以确保电力输送的畅通无阻。
2. 电力管道的维修与检测：对现有电力管道进行维修、检测工作，以保障电力输送的质量和安全。
3. 电力排管的规划与设计：根据电力供应需求，进行电力排管的规划和设计，确保电力供应的合理性和高效性。
三、施工方案1. 施工前期准备：（1）制定详细的施工计划，明确工程范围、施工内容及时间进度。
（2）确认施工人员和设备的配置情况，提前进行培训和准备工作。
（3）制定安全施工方案，确保施工过程中的安全问题得到有效控制。
2. 电力管道的安装与更换：（1）选取合适的材料，根据电力输送的需求和施工环境，选择适合的电力管道材料。
（2）进行电力管道的施工测量，确定施工位置和管道走向。
（3）进行电力管道的开挖和铺设，确保管道的准确性和牢固性。
（4）对现有电力管道进行更换，根据需要进行拆除和新建，以保证电力输送的质量和可靠性。
3. 电力管道的维修与检测：（1）对现有电力管道进行定期维修和保养，确保管道的正常运行。
（2）进行电力管道的漏水检测和泄漏排查工作，及时修复管道漏损问题。
（3）对电力管道进行巡检和监测工作，发现问题及时处理和修复。
4. 电力排管的规划与设计：（1）根据电力供应需求和现有管网情况，进行电力排管的规划和设计。
（2）确定电力排管的走向和分支情况，确保电力供应的合理性和高效性。
（3）进行电力排管的施工测量和布置工作，确保排管位置的准确性和稳定性。
四、安全管理措施在电力排管施工过程中，为了确保工作人员的安全和电力设施的安全运行，我们将采取以下安全管理措施：1. 严格遵守安全操作规程，确保施工过程中的安全问题得到有效控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章工程简况一、工程简况电力井及排管工程施工，钢筋混凝土检查井按设计总体布置，上覆土厚度要符合设计要求。
本工程为习友路电力排管（长宁大道-方兴大道）电力电缆排管工程(本次设计的排管为主排，该路段北侧辅排已施工），总长935m，包括电缆工作井、排管、电缆工作井接地装置等。
电缆主排（24孔）位于习友路南侧非机动车道下，距道路中心线24M；手孔井位于绿化带上。
二、编制依据：施工图纸、招标文件及其附件、工程量清单，等相关施工规范。
三、工期目标：1.定额工期：业主（招标文件）要求工期40日历天。
2.承诺工期：我公司承诺工期40日历天。
四、质量目标：创质量、速度、管理一流水平是我们的总目标。
我们要以一流的工作、一流的质量、一流的信誉，为社会和用户创造优美、舒适的环境，实现对甲方的承诺。
本工程按照合格工程标准进行施工，其中：1. 分部、分项工程功能全部要达到设计要求。
2. 工程质量全部达到国家现行的施工验收规范标准。
3. 工程质量评定执行GB50303-2002和GB50339-2003，合格。
工程技术数据齐全，并符合安徽省建筑安装工程数据管理规程的要4.求。
第二章施工总平面布置图第三章重点、难点一、本标段的重点、难点拉管施工是本标段的重点、难点。
二、关键施工技术和工艺（一）拖管施工方法如下：开工前做好必要的地质、水文、地下设施（电缆、管道等）、地下文物等情况的调查工作。
正对具体情况制定必要的安全技术措施的施工方法，并向施工人员交底，指定专人监护，然后组织施工。
、现场勘察1现场勘察的主要目的是查明管线路由施工区域原地下管线的分布情况、走向、埋深、管径及性质，为施工做好准备，以确保拖管施工安全。
）本标段各种地下管线产权分属各系统部门，档案资料残缺不全，多（1与现状管线情况不符，根据设计图纸的要求以及以往的施工经验，先将施工区域范围原地下管线的井盖全部打开，探查原地下管线的埋深、管径、走向，结合管线的性质，认真分析管线走向，初步绘制施工区域地下管线分布图，防止发生探查失误。
）使用管线探测仪探测施工区域原地下管线的埋深与走向，走访各专2（业管线产权单位，结合初步绘制施工区域地下管线分布图，认真分析地下管线分布情况，进一步细化地下管线分布图的资料。
．（3）对可疑地段使用探地雷达对拖管路由区域逐一进行扫描，使用计算机探地专用软件对雷达信号进行分析，和地下管线分布图比对，最大限度的降低误判概率，为导向轨迹设计工作提供依据2、导向轨迹的设计（1）根据设计图纸及以了解的地下管线情况在给定管位及井位后，用经纬仪放出钻进路线上每间隔5M设置一个地面标记，在地面高程变化频繁或突变时增加地面标记，用水准仪测出每一个标记点的高程，为导航工作提供高程依据。
（2）导向钻孔轨迹的设计，要充分考虑到司钻口、检查井共用一个坑口的因素，尽量减少土方开挖量。
00。
遇特殊12-14出口角度（3）地面始钻的导向轨迹初步设计入射角6-8情况在调整相关参数，造斜段曲线尽量平缓，直线段轨迹在平面位置尽量走直线，在垂直位置尽量减小高程变化，遇特情况尽量走成缓和曲线以减小管线回拖的阻力。
（4）导向轨迹设计要考虑在不同土质的情况下穿越其它性质管线时所必需的安全距离（土质松软，扩孔轨迹容易下沉，土质坚硬，扩孔轨迹容易上浮）。
3、钻机进场安装调试（1）钻机安放地点地面要坚实平整，必要时要夯实地面或混凝土浇筑底座，钻机锚护要牢固可靠，钻机轴线与穿越直线偏差不大于0.1M。
（2）泥浆系统与钻机严密连接，泥浆系统的泥浆池要大小适中，充分考虑到多种因素，能在各种情况下供给足够的泥浆，泥浆搅拌系统要联动试车，达到开钻标准）调校控向系统，检查对讲设备，达到开工标准并进行试钻。
3（．1、泥浆配制泥浆在拖管施工中起非常关键的作用，对泥浆的性能要求也高，我们将采取以下措施来达到所需要求：1）按照事先确定好的泥浆配比用一级钠基膨胀土加上泥浆添加剂，配出符合要求的泥浆。
2）使用的泥浆添加剂有：降失水剂、固壁剂、粘土分散剂等。
3）为确保泥浆的性能，保证膨润土有足够的水化时间，我们将延长泥浆循环周期。
4.1水源采用自来水，抽入水罐内加碱软化，降低Ca、Mg离子含量，改善水质，同时提高水的PH值，水的PH值为9～10时最适合膨润土的水化。
4.2强化各段性能调整1）斜化段：泥浆的流动性好能要好，结构性要强，保证钻屑携带和孔眼清洁；控制泥浆的失水，防止塌孔。
需增大固壁剂、防失水剂含量。
2）水平孔段：要及时提高润滑剂剂量，适当降低年度和切力，保证泥浆的流动性能良好，使钻屑顺利返回地面；增强泥浆的润滑性，减少钻机旋转及推进阻力。
3）扩孔段：增强泥浆的造壁性能，防止孔壁塌陷，防止缩径；需增大固壁剂、降失水剂剂量。
4）回拖段：提高泥浆的润滑性，降低摩擦阻力。
增强携屑效果；需提高润滑剂剂量。
4.3泥浆的粘度：根据穿越段地层情况，在钻导向孔阶段，泥浆粘度控制在；实际使55S～50即达到10S～5；在预扩孔和回拖阶段泥浆粘度提高50S～45．用过程中，泥浆的配比随地层不同而随之变化，并选用不同的添加剂。
5.导向孔钻进1）根据图纸要求及实测高程，结合现场管位的勘察情况制定导向钻进计划表，尽量使曲线光滑。
2）钻进过程中每根钻杆至少测量一次数据，及时纠偏保证精度。
3）遇有信号干扰发生时，应谨慎操作，排除干扰的影响。
4）控制钻进与旋转速度，并确保泥浆的供给量，使导向孔光滑。
5）管线回拖时要经过出土造斜段，此段导向孔应控制转角并且出土角度不能过大。
6）做好记录，沿途每根钻杆的测点要做出明显标记。
6.预扩孔1）扩孔分级进行，不能越级扩孔、最后进行清孔。
2）扩孔过程中应平稳缓慢，监视钻机各项参数并做好记录。
3）根据出土点返浆情况调整水泥浆量，保证孔内钻屑能够顺利被泥浆带到孔外。
4）遇有地质情况发生变化钻机参数不稳时应分析情况，调整扩孔速度。
7、管道焊接：1）将准备焊接的改性聚丙烯管放入热熔机夹具内夹住，用平面铣刀机将二根对接改性聚丙烯管口铣平整。
2）将焊接口对正，对口间隙不得大于0.4mm，确保管口端面平行，必须保证两连接管接口时的两个管口端面完全重合，不得有缝隙。
同时保证两根管材在同一轴线上，其误差应小于管壁厚的10%，两连接管接口达到要求后，将夹具夹紧，开始用热熔机将两根管子熔接到一起，等冷却．后检查接口是否牢固。
8、回拖布局。
为了回拖成功，根据钻机的回拖能力和现场地质情况、预扩孔情况、轨迹曲线、地下管线情况，计算管道和成孔之间的摩擦力，确定回拖布局。
一次回拖或分两次回拖，以确保回拖成功。
9.管线回拖1）穿越管道焊接完成后在管前端连接回拖头并焊接牢固，同时将管后端头封住防止泥浆进入管内，管线前端至少30M长度要保证与钻头出土时的方向一致，后段可以弯曲铺设。
2）管线回拖前，检查管线沿线情况并设专人看护，防止管线在前进过程中出现意外。
3）一切准备工作就绪后开始回拖，回拖时应一气呵成，中间不得有停顿，直至成品管线在钻机侧指定位置为止。
10、泥浆处理：钻进过程中返回的泥浆，采取脱砂处理，脱砂后回收利用，以减少污染和降低施工成本；如回流泥浆因含砂量过大无法回收时，将采用泥浆罐车拉运至指定液体污物弃置场进行处理。
11.拉管试通验收拖管完成后用规定的试棒在监理和业主代表的监督下进行试棒拉通实验，试通验收合格后将管孔封堵，防止其它异物掉入管内。
工程结束后，将工作坑交给土建施工队移做检查井基坑用。
．第四章施工组织设计整体一、质量目标合格工程。
二、施工组织机构这次投标我们非常重视，认真组织具有丰富施工经验的专业技术人员组成工程部，工程部由工程经理及工程总工程师组成。
下设工程部、质检部、计财部、技术部、办公室、安保部等六个职能部门，工地实验委托具有相应资质的实验室进行。
公司授权工程经理部对该标段实施全面负责。
本标段工程部下设三个施工队，分别为拉管施工队负责拖管施工任务；土建施工一队负责检查井及排管的施工任务.工程组织机构框图工程经理部质检部材料部计财部工程部安保部办公室拉土土管建建施施施工工工队一二队队三、总体部署1．施工指导思想本标段地处习友路方兴大道至长宁大道，属于市郊区，施工现场地下各种管线错综复杂，管线位置紧邻路边建筑物，根据本工程的特点以及环境、地质条件，采取针对性的有效措施，按工程所在的位置以及工序之间的工艺关系，合理的组织流水作业。
积极推广贯彻GB/T9000质量体系认证标准。
加强领导，强化关键环节的管理，认真履行职责，确保建设单位对工程质量、安全、工期的要求。
本标段实体工程量较大，工期短，检查井、排管、拉管施工需交叉作业。
检查井、排管施工主要是钢筋砼结构，以人工作业为主，辅以相应的机械配合。
水平定向钻拖管、主要是机械作业，辅以相应的人工配合。
队伍以专业为主，组织部份民工，补充劳动力的不足。
2．施工顺序先搭建临时设施。
因本工程地处城市主干道，搭建临时设施只能寻找主干道两侧不影响周围群众生活、生产的空余场地，工程办公区租用附近单位或居民房屋。
同时组织施工队伍及相应的机械设备等按进度计划进场。
复核测量图表、桩（网）全面展开正常施工。
沟槽土方开挖、水平定向钻拖管穿越铁路施工是本工程重要环节，准确探测原有各种类型地下管线的位置、埋深、管径、性质是沟槽开挖、拖管施工的关键环节，要做好全方位、科学合理的安排，以沟槽开挖、水平定向钻拖管施工为龙头，带动其它工作面的全面展开。
．主要施工顺序为（交叉工程详见进度计划表）：A.前期准备：搭建临时设施、租赁房屋→复核测量数据、施工放线→地下管线探测→绘制地下管线分布图→确定沟槽开挖、定向钻施工方案→机械设备进场。
B．检查井：沟槽基坑开挖→垫层→底板→侧墙和顶板→防水施工→回填。
C．拉管施工：钻机安装、调试、钻具安装→钻导向孔→管道焊接→预扩孔→管线回拖、泥浆弃置。
D．排管施工：沟槽开挖→垫层→c-pvc安装→试通→安装模板→砼浇筑。
3．施工任务划分本工程整个施工过程实行平行、立体、交叉、流水作业的施工方式。
第五章主要施工方法（一）土建施工方法1、测量放线测量放线由专职测量员负责，严格测设记录和校核制度，采用经校验的仪器。
根据设计图纸及交桩记录，核对水准点、坐标点。
对于施工过程中需增设的临时水准点，导线点，其埋设和测量精度应满足有关规范要求，相邻水准点、导线点间能互相通视。
所有测量控制点和测量精度经监理人员同意后方可使用。
施工过程中应妥善保护并进行定期闭合复测，复测精度必须满足有关规范要求。
恢复检查井中线时应注意与道路中心、相邻施工段的中线闭合，发现问题应及时查明原因，并报送监理或业主。
各高程和轴线的测量控制点在检查井基础施工时应认真校核。
做好测量记录，并交甲方、监理验收。
2、基坑、沟槽开挖、回填基坑、沟槽开挖时应人工先挖探坑，探明地下管线情况后再用机械配合开挖，避免发生安全事故。
