【干货】锂电池测试常见标准汇总
锂电池自从面世以来，就以其卓越的性能迅速成为电池领域的佼佼者，但是随着其应用范围的逐渐扩大以及单个电池的体积能量密度越来越高，容量越来越大，锂电池的安全性也越来越被人们所关注。
今天编辑将这些主要锂电池标准分别从不同的角度考察了锂电池的安全性和电性能，现将分类如下。从表上可以看出，目前锂电池各种标准主要从三个角度考察锂电池的安全及电性能：
1.电池使用安全性能；
2.环境适应性；
3.电性能

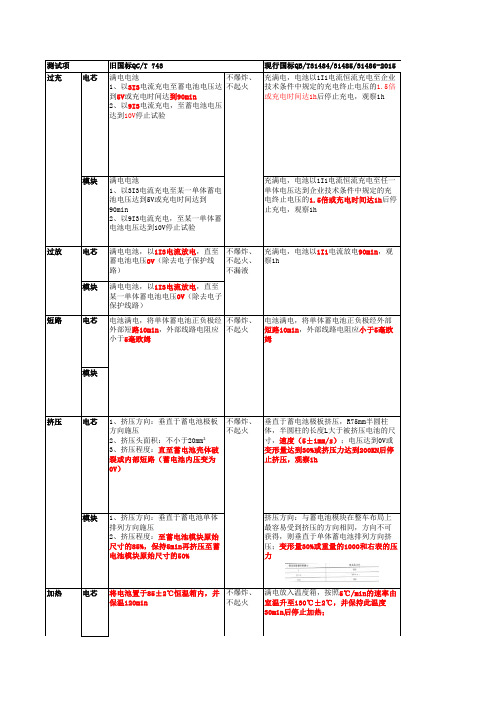

锂电池测试常见标准
电动汽车用锂离子动力电池包和系统测试规程 范围 本标准规定了电动汽车用锂离子动力电池包和系统基本性能、可靠性和安全性的测试方法。 本标准适用于高功率驱动用电动汽车锂离子动力电池包和电池系统。 规范性引用文件（其中的一部分） 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db 交变湿热（12h＋12h循环）（IEC 60068-2-30:2005,IDT） GB/T 2423.43-2008 电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装(IEC 60068-2-47:2005,IDT) GB/T 2423.56-2006 电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控制）和导则(IEC 60068-2-64:1993,IDT) GB/T 18384.1-2001 电动汽车安全要求第1部分:车载储能装置（ISO/DIS 6469-1:2000,EQV）GB/T 18384.3-2001 电动汽车安全要求第3部分:人员触电防护（ISO/DIS 6469-3:2000,EQV）GB/T 19596-2004 电动汽车术语（ISO 8713:2002,NEQ） GB/T xxxx.1- xxxx 道路车辆电气及电子设备的环境条件和试验第1部分:一般规定(Road vehicles - Environmental conditions and testing for electrical and electronic equipment Part 1: General,MOD) GB/T xxxx.3- xxxx 道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷(Road vehicles - Environmental conditions and testing for electrical and electronic equipment Part 3: Mechanical loads,MOD) GB/T xxxx.4- xxxx 道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷(Road vehicles - Environmental conditions and testing for electrical and electronic equipment Part 4: Climatic loads,MOD) 术语和定义 1.1 蓄电池电子部件 采集或者同时监测蓄电池单体或模块的电和热数据的电子装置，必要时可以包括用于蓄电池单体均衡的电子部件。 注：蓄电池电子部件可以包括单体控制器。单体电池间的均衡可以由蓄电池电子部件控制，或者通过蓄电池控制单元控制。 1.2 蓄电池控制单元 battery control unit （BCU） 控制、管理、检测或计算电池系统的电和热相关的参数，并提供电池系统和其他车辆控制器通讯的电子装置。 1.3 1 / 20
容量是指电池存储电量的大小。电池容量的单位是“mAh”，中文名称是毫安时（在衡量大容量电池如铅蓄电池时，为了方便起见，一般用“Ah”来表示，中文名是安时，1Ah=1000mAh）。若电池的额定容量是1300mAh，如果以0.1C（C为电池容量）即130mA的电流给电池放电，那么该电池可以持续工作10小时（1300mAh/130mA=10h）；如果放电电流为1300mA，那供电时间就只有1小时左右（实际工作时间因电池的实际容量的个别差异而有一些差别）。这是理想状态下的分析，数码设备实际工作时的电流不可能始终恒定在某一数值（以数码相机为例，工作电流会因为LCD显示屏、闪光灯等部件的开启或关闭而发生较大的变化），因而电池能对某个设备的供电时间只能是个大约值，而这个值也只有通过实际操作经验来估计。 附：充电电池的分类 首先容我向大家介绍与充电电池种类以及相关术语。目前数码产品中使用最多的就是AA（俗称5号）和AAA（俗称7号）标准电池，还有一部份使用专用电池。不管它们的外形如何，从它里面的电芯可以分为镍镉可充电电池（Ni-Cd Battery）、镍氢可充电电池（Ni-Mh Battery）、锂离子电池（Li-lon Battery）三种。 镍镉可充电电池 镍镉可充电电池采用1.6倍电压充电，通常充电次数为300~800次。在充放电达500次后电容量会下降，只能达到约80%。镍镉电池的缺点是在充放电时，阴极会长出镉的针状结晶，有时会穿透分隔物而引起内部枝状晶体式的短路。 这里我顺带提一提大名鼎鼎的“记忆效应”，相信不少朋友都知道这个词，但它倒底是怎么一回事儿呢？针对镍镉电池而言，由于传统工艺中电池负极为烧结式，镉晶粒较粗，如果镍镉电池在它们被完全放电之前就重新充电，镉晶粒容易聚集成块而使电池放电时形成放电平台。电池会储存这一放电平台并在下次循环中将其作为放电的终点。尽管电池本身的容量可以使电池放电到更低的平台上，但在以后的放电过程中电池将只记得这一低容量。也就是说电池容量变小了，这就是所谓的“记忆效应”。 镍氢可充电电池 镍氢可充电电池主要是为了取代镍镉电池而设计的。镍氢电池是使用氧化镍作为阳极，以及吸收了氢的金属合金作为阴极，氢氧化钾碱性水溶液为电解液。镍氢电池的能量密度比镍镉电池大，相同体积的镍氢电池容量可以达到镍镉电池的2倍左右。同时它不含有害金属、更加环保，同时镍氢电池基本消除了“记忆效应”。它的充电效率高，能在2小时内充足90%电量。但是不耐过充和过度放电，因此这种电池的充电器必须可自动断电，否则易造成电池损坏。 基于以上优点，镍氢电池几乎已经完全取代了镍镉电池。目前销售数码相机、MP3的电脑市场上出售的标准AA、AAA电池绝大多数是镍氢电池，主流AA镍氢电池容量达到了1500～2600mAH时，主流AAA镍氢电池容量达650～800mAH。而容量仅几百mAH的镍镉电池仅在一些百货商场可以见到，但与镍氢电池相同明显没有性价比，不建议贪图价格上的便宜而选用镍镉电池。关于容量方面的选择，目前DC、MP3等产品的液晶屏越来越大，应该尽量选择大容量的产品。 锂离子电池 我们俗称的锂电池一般将多颗电芯串连起来，电压范围在3.0~4.0V之间（公称电压3.6V）。以前还有一种金属锂电池，但锂离子电池比金属锂电子更安全，原因就在于是采用锂离子状态，锂离子电池没有可流动的液态电解质，而是改为聚合物电解质导电。锂离子电池与相同
锂电池性能测试方法 锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能，导致在使用时电池的工作效率往往达不到理想目标，有时甚至盲目使用还会引起电池爆炸事件的发生，人生安全也会受到损伤，因此了解电池的性能也是至关重要的。 锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等 工具/原料 测试仪 硬质棒 钉子 方法/步骤 方法一、自放电测试 镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至 1.0V.1C充电80分钟,搁臵15分钟,以1C放电至10V,测其放电容量C1, 再将电池以1C充电80分钟,搁臵24小时后测1C容量C2,C2/C1×100%应小于15% 锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至 3.0V,恒流恒压1C充电至 4.2V,截止电流:10mA,搁臵15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至 4.2V,截止电流100mA,搁臵24小时后测1C容量C2,C2/C1×100%应大于99%. 方法二、内阻测量 电池的内阻是指电池在工作时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极
容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值. 交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值. 方法三、IEC标准循环寿命测试 IEC规定镍镉和镍氢电池标准循环寿命测试为: 电池以0.2C放至1.0V/支后 1.以0.1C充电16小时,再以0.2C放电2小时30分(一个循环). 2.0.25C充电3小时10分,以0.25C放电2小时20分(2-48个循环). 3.0.25C充电3小时10分,以0.25C放至1.0V(第49循环) 4.0.1C充电16小时,搁臵1小时,0.2C放电至1.0V(第50个循环),对镍 氢电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时. EC规定锂电池标准循环寿命测试 电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁臵1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上. 方法四、内压测试 镍镉和镍氢电池内压测试为: 将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸. 锂电池内压测试为:(UL标准)
电池容量测试操作规程 设备名称：可充电电池综合测试仪 设备型号：BTS-2002 生产厂家：深圳市泰斯电子有限公司 操作步骤： 1．接通测试仪电源按上下键选择（2、Capacity test）容量测试模式。按ENTER键进入下一级菜单。 2．选择该项测试功能后，进入电池容量参数设置菜单。 如下所示： 3．以上1~3项和静态参数设置界面一样，可以参考《可充电电池综合测试仪操作规程》说明。 4．第四项选择功能为锂电池过充电和过放电测量允许控制，选择为YES，将在容量测量的过程中，进行 过充电和过放电保护测试。 5．按下确认键之后，开始启动容量测试，按照下面的流程做一次完整的容量测试：
充电到电池完全充满 过充电测试 搁置100秒 完整放电 过放电测试 结束 在充电过程中，累计充电电量，在放电过程中，累计放电电量，在放电完全结束之后，所显示的放电电量即为电池在此工作模式下的电池容量。 ⑦ Lion ,表示当前设置的电池类型为锂电池 第二项 CV ，表示当前是恒定电压 CC ，表示恒定电流 TC ，表示涓流电流，小电流模式（默认是0.1C ） OC, 过放电测试 第三项 CHARGE, 充电状态 DISCHR, 放电状态 WAIT …34 表示搁置状态，目前还剩余34秒，倒计时显示。 第四项 RUN, 运行模式 PAUSE ， 暂停模式 ERROR, 当前运行出错 COMP, 所选择功能完成 第五项 RUN TIME: 00:03:17 运行时间，表示当前测试过程已经持 续多少时间 第六项 V=3.92V 表示当前电池的电压，如显示为+/-符号，指示电池接反。 第七项 I=0.468A 表示当前电池的电流。 第八项 如当前在充电模式，显示CHARGE CAP: 26mAH ,表示当前已经充
锂电池性能与测试 1. 二次电池性能主要包括哪些方面? 主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等。 2. 手机电池块有哪些电性能指标怎么测量？ 电池块的电性能指标很多这里只介绍最主要的几项电特性： A.电池块容量 该指标反映电池块所能储存的电能的多少是以毫安小时计,例如:1600mAH是意昧着电池以1600mA放电可以持续放电一小时. B.电池块寿命 该指标反映电池块反复充放电循环次数 C.电池块内阻 上面已提到电池块的内阻越小越好但不能是零 D.电池块充电上限保护性能 锂电池充电时，其电压上限有一额定值，在任何情况下，锂电池的电压不允许超过此额定值该额定值。由PCB板上所选用的IC来决定和保证。 E.电池块放电下限保护性能 锂电池块放电时,在任何情况下锂电池的电压不允许低于某一额定值该额定值,由PCB板上所选用的IC来决定和保证。 需要说明的是，在手机中一般锂电池块放电时，尚未到达下限保护值，手机就因电池电量不足而关机。 F.电池块短路保护特性 锂电池块外露的正负极片在被短路时,PCB板上的IC应立即加以判断,并作出反应关断MOSFET。当短路故障排除后，电池块又能立即输出电能，这些均有PCB上的IC来识别判断和执行。 3. 电池的可靠性项目有哪些？ 1. 循环寿命 2. 不同倍率放电特性 3. 不同温度放电特性 4. 充电特性 5. 自放电特性 6. 不同温度自放电特性 7. 存贮特性 8. 过放电特性 9. 不同温度内阻特性 10. 高温测试 11. 温度循环测试 12. 跌落测试 13. 振动测试 14. 容量分布测试 15. 内阻分布测试 16. 静态放电测试ESD 4. 电池的安全性测试项目有哪些? 1. 内部短路测试 2. 持续充电测试 3. 过充电 4. 大电流充电 5. 强迫放电 6. 坠落测试 7. 从高处坠落测试 8. 穿透实验 9. 平面压碎实验 10. 切割实验 11. 低气压内搁置测试 12. 热虐实验 13. 浸水实验 14. 灼烧实验 15. 高压实验 16. 烘烤实验 17. 电子炉实验 5. 什么是电池的额定容量? 指在一定放电条件下,电池放电至截止电压时放出的电量。IEC标准规定镍镉和镍氢电池在20+ 5。c环境下,以0.1C充电16小时后以0.2C放电至1.0V时所放出的电量为电池的额定容量,以C5表示而对于锂离子电池,则规定在常温,恒流(1C)恒压(4.2V)控制的充电条件下,充电3 h再以0.2C放电至2.75V时,所放出的电量为其额定容量电池容量,电池容量的单位有Ah,mAh(1Ah=1000mAh). 6. 什么是电池的放电残余容量? 对可充电电池用大电流（如1C或以上）放电时，由于电流过大使内部扩散速率存在的“瓶颈效应”，致使电池在容量未能完全放出时已到达终点电压，再用小电流如0.2C还能继续放电，直至1.0V/支时所放出的容量称为残余容量 7. 什么是电池的标称电压；开路电压；中点电压；终止电压? 电池的标称电压指的是在正常工作过程中表现出来的电压,二次镍镉镍氢电池标称电压为1.2V;二次锂电池标称电压为3.6V。 开路电压指在外电路断开时，电池两个极端间的电位差； 终点电压指电池放电实验中，规定的结束放电的截止电压； 中点电压指放到50%容量时，电池的电压主要用来衡量大电流放电系列电池高倍率放电能力，是电池的一个重要指标 8. 电池常见的充电方式有哪几种? 镍镉和镍氢电池的充电方式: 1. 恒流充电:整个充电过程个中充电电流为一定值,这种方法最常见。 2. 恒压充电：充电过程中充电电源两端保持一恒定值，电路中的电流随电池电压升高而逐渐减小。
序号更改前章节 / 条款内容更改后章节 / 条款内容更改后版本提出人批准人生效日期1全页次全版更新A1熊佳敏蔡大军2016-6-17 2检验项目更新A2
1、目的 使锂电池在我司入料及制程中相关检验人员有所依据，确保锂电池满足质量要求。 2、适用范围 适用于联维亚所有锂电池的来料检验。 3、职责 品保单位：依据本检验规范进行入料检验，判定检验结果。 4、引用标准 引用GB/T31241-2014便携式电子产品用锂电池安全要求，GB/T18287-2013移动电话用锂电池总规范。 抽样检验依GB/T 2828-2003标准，按一般检验Ⅱ级水平，Cri：代表致命缺陷，AQL =0；Maj ：代表主要缺陷，AQL =；Min ：代表次要缺陷，AQL =；常规充放电测试按特殊检验S-3级水平进行检验。 5、缺陷定义 致命缺陷：产品存在对使用者的人身及财产安全构成威胁的缺陷。 主要缺陷：功能缺陷影响正常使用，性能参数超出规格标准，导致客户拒绝购买的严重外观缺陷；包装存在可 能影响到产品形象的缺陷。 次要缺陷：不影响产品使用，最终客户有可能愿意让步接受的缺陷。 6、工作工序 检验条件 荧光灯强度：400— 800Lux（ 60W—100W）或自然光； 检查距离： 30-35cm； 目视 +放大镜、数显卡尺、样品、承认检验条件检验时间：10s± 5s； 书、万用表、电池综合测试仪检验角度：水平方位45°± 15°； 检验人员裸视或矫正视力以上，不能有色盲、色弱者。 检验项目 检验项目抽样判 内容检验工具抽样数 定 1. 工艺检查：电池工艺与承认书及样品核对一致，每批来料抽检3-5PCS/ 目视 / 样Maj 外观解剖观察内部结构，不允许轻易更改工艺（保护板安装位置，绝批 品 / 剪钳 缘胶纸材质、颜色，线头绝缘方式等）。
IEC锂电池测试标准梳理 评估测试项目 1（1）电性测试 测试项目充电状态电池条件温度评估测试方法标准 1．外部短路完全充电刚生产完的电池室温60℃通过电阻小于50mΩ的电线在两极短路6小时以上没有爆炸、没有着火的现象 2．强行放电完全充电刚生产完的电池正常室温按厂家推荐的电流强行深度放电计算容量的250%。*如果在测试过程中达到安全或保护功能，可以终止测试没有爆炸、没有着火的现象 3．连续充电完全放电刚生产完的电池正常室温按厂家推荐的方法充电，并在指定的电压持续28天没有爆炸、没有着火、没有裂开的现象的现象 过量充电完全放电刚生产完的电池正常室温按厂家推荐的电流充到计算容量的250%。*如果在测试过程中达到安全或保护功能，可以终止测试没有爆炸、没有着火的现象 5．大电流充电完全放电刚生产完的电池正常室温按厂家推荐的充电电流的3倍电流给电池充电至计算容量100%以上没有爆炸、没有着火的现象 1（2）Ⅰ机械性能测试 测试项目充电状态电池条件温度评估测试方法标准 1．振动完全充电或完全放电刚生产完的电池正常室温将电池在XYZ三个方向振动90至100分钟，振幅为0.8mm，频率为10HZ，频率的变化率为1HZ/min。测试后，完全放电电池将被充电到由厂家推荐的完全容量。没有爆炸、没有着火、没有变形的现象 2．加速度完全充电或完全放电刚生产完的电池正常室温以时间为单位加速在初始3毫秒里，平均加速度为75g(g为重力加速度单位)，到达顶峰时为125-175g。在每一个XYZ互相垂直的方向振动。测试后，完全放电电池将被充电到厂家推荐的容量。没有爆炸、没有着火、没有变形的现象 3．掉落完全充电或完全放电刚生产完的电池正常室温从1.9m高的地方自由掉落10次到水泥地面上。测试后，完全放电电池将被充电到厂家推荐的容量。没有爆炸、没有着火的现象 1（2）Ⅱ 测试项目充电状态电池条件温度评估测试方法标准 钉子穿过电池完全充电刚生产完的电池正常室温用直径2.5至5mm的钉子穿过电池的纵心轴*将钉子放入电池内6h。没有爆炸、没有着火的现象 5．挤压完全充电刚生产完的电池正常室温将电池放在两块扁铁板间以使电池的纵轴心与扁铁板平行，再给电池施加13kN的压力没有爆炸、没有着火的现象 6．撞击完全充电刚生产完的电池正常室温将一个圆柱形木棒（直径为7.9mm）越过电池顶部，与电池纵心轴垂直。9.1kg相当重量从61cm高度掉落下来。没有爆炸、没有着火的现象 7．10m掉落完全充电刚生产完的电池正常室温从10m高的地方任意将电池掉落到水泥地面上。没有爆炸、没有着火的现象 1（3）Ⅰ环境性能测试 测试项目充电状态电池条件温度评估测试方法标准 1．高温储存完全充电刚生产完的电池（a）在温度100℃的烤箱中储存5小时后将电池放在温度为20℃的地方放置24h(b)在60℃的烤箱中储存30天后将电池放置在温度20℃的地方24小时没有爆炸、没有着火的现象
1准备工作： 1.1工具准备 1.2资料准备 检修票，通信电源蓄电池组维护测试记录表（半年）， 1.3注意事项 放电仪的选用： 注意蓄电池放电仪型号选用，48V蓄电池放电仪（型号：IDCE-4815CT）只能用48V蓄电池测试，UPS蓄电池放电仪（型号：IDCE-6006CT）只能用于UPS蓄电池测试。切勿混用。 2操作步骤： 2.1手续办理： 2.1.1信息确认： 把测试事宜及内容告知管理处相关人员，了解测试站点近期市电供电情况，是否存在市电供电异常，确认测试站点当日及第二日市电供电正常，才进行测试，否则，不得进行测试。 2.1.2资料报备： （1）填写检修申请票，并由管理处相关人员签字确认，完成维护报备工作；
（2）通知网管中心，测试前将测试内容和涉及的设备向网管中心值班人员报备。 2.2检查记录： 2.2.1设备检查 （1）设备检查记录电池组浮充总电压、单体浮充电压、负载电流、环境温度以及开关电源的其它设置参数，检查蓄电池组的现有容量是否100%。 （2）检查所有的电池端子是否处于拧紧状态 （3）检查电池是否有漏液、酸雾等异常。 2.2.2仪器检查 按照设备清单清点配件是否齐全， 面板介绍 2.3开机与参数设置 2.3.1开机 UPS电源系统： 1)断开待测电池组断路器（注意：严禁两个断路器同时断开），如下图：
2)接交流电源，打开仪表上的市电开关，正常开机 40V蓄电池： 1)断开开关电源柜内的待测电池组熔断丝（注意：两组熔断丝严禁同时断开） 2)把正负极电缆接入仪器正负极接口，另一端与蓄电池正负极相连，然后先打开仪表 市电开关，再合上F1空开，仪表正常开机。(拆下的电池线铜鼻子做好绝缘保护）
锂离子电池最新各种性能测试 1 20℃放电性能测试 首先要进行预循环处理，在环境温度20±5℃的条件下,以0.2CA充电，当电池端电压达到充电限制电压4.2V（GB/T18287-2000规定）后，搁置0.5h~1h，再以0.2CA电流放电到终止电压2. 75V（GB/T18287-2000规定）。在20℃放电性能之前进行预循环处理，能有效激活电池的内部组织结构，给以下各项试验做准备。 在环境温度20±5℃的条件下，以0.2CA充电，当电池端电压达到充电限制电压4.2V后，改为恒压充电，直到充电电流小于或等于0.01CA，最长充电时间不大于8h，停止充电，这时，我们可以清晰的看到电脑仪器上显示出的充电示意图形。在充电过程中，一定要注意时间和充电电流的问题，充电电流达到或等于0.01CA即可，时间不易太长，一般都不超过8h。时间过长会造成过度充电，将会对锂离子电池中过多的锂离子硬塞进负极碳结构里去，这样其中一些锂离子再也无法释放出来，严重的会造成电池的损坏，会影响后面的试验数据结果。电池充电结束后，搁置0.5～1h在20±5℃的温度条件下，以0.2CA电流放电到终止电压2.75V，时间应不低于5小时。 上述充放电重复循环5次，当有一次循环符合GB/T18287-2000中4.2.1的规定放电到终止电压2.75V，时间应不低于5小时。该试验即可停止，有些电池在第一个循环放电时间和终止电压没有达到标准要求，这不意味着电池不合格，是因为电池中的一些聚合物质没被充分地激活，待到第二个循环后被激活，可能就会达到标准要求。 2 锂离子电池的高温性能试验（温度55±2℃） 高温性能试验是测试电池在高温的环境条件下的工作状态，由于在高温的条件下锂离子电池中的物质会发生很大变化，主要测试它的放电时间和安全性。电池按GB/T18287-2000中5.3.2.2条规定充电结束后，将电池放入55±2℃的高温箱中恒温2h，然后以1CA电流放电至终止电压，放电时间应符合标准4.3条规定，时间不小于51分钟，电池外观应无变形和爆炸现象，如有爆炸现象立即切断电源，把测试线从测试仪表上取下。此试验要严格控制好箱体温度，注意温度不易太高。 3 恒定湿热性能试验（温度40℃，相对湿度90%～95%，时间48h） 恒定湿热性能试验是测试电池在温度相对偏高，湿度较大的野外环境下的工作状态，电池按GB /T18287-2000中5.3.2.2条规定充电结束后，将电池放入40±2℃，相对湿度90%～95%的恒温恒湿箱中搁置48h后，将电池取出在环境温度20±5℃的条件下搁置2h，目测电池外观，应符合标准4.7.1的规定，再以1CA电流放电至终止电压，放电时间应符合标准4.7.1的规定不低于36mi n，电池外观应无明显变形、锈蚀、冒烟或爆炸。 4 振动试验 振动试验是测试电池在不平稳的有振幅的特殊条件下的工作状态。电池按GB/T18287-2000中5.3.2.2条规定充电结束后，将电池直接安装或通过夹具安装在振动台的台面上，按下面的振动频
ISSN 1674-8484CN 11-5904/U 汽车安全与节能学报, 2011年, 第2卷第1期J Automotive Safety and Energy, 2011, Vol. 2 No. 1Manufacture and Performance Tests of Lithium Iron Phosphate Batteries Used as Electric Vehicle Power ZHANG Guoqing, ZHANG Lei, RAO Zhonghao, LI Yong (Faculty of Materials and Energy, Guangdong University of Technology, Guangzhou 510006, China Abstract: Owing to the outstanding electrochemical performance, the LiFePO 4 power batteries could be used on electric vehicles and hybrid electric vehicles. A kind of LiFePO 4 power batteries, Cylindrical 26650, was manufactured from commercialized LiFePO 4, graphite and electrolyte. To get batteries with good high-current performance, the optimal content of conductive agent was studied and determined at 8% of mass fraction. The electrochemical properties of the batteries were investigated. The batteries had high discharging voltage platform and capacity even at high discharge current. When discharged at 30 C current, they could give out 91.1% of rated capacity. Moreover, they could be fast charged to 80% of rated capacity in ten minutes. The capacity retention rate after 2 000 cycles at 1 C current was 79.9%. Discharge tests at - 20 ℃ and 45 ℃ also showed impressive performance. The battery voltage, resistance and capaci ty varied little after vibration test. Through the safety tests of nail, no in ? ammation or explosion occurred. Key words: hybrid and electric vehicles; power batteries; lithium iron phosphate; lithium ion batteries; 电动汽车用磷酸铁锂动力电池的制作及性能测试 张国庆、张磊、饶忠浩、李雍
汽车蓄电池容量的检测方法详解 汽车蓄电池是汽车启动时的唯一电源，在汽车发电机不工作时，它可以在一段时间内向汽车的用电设备供电（1～2h）；在发电机正常发电时，它将发电机供给用电器后多余的电能转化成化学能储存起来，供下次启动或其它用电。 蓄电池的工作能力随其规格型号不同而不同，也随其生产的年代、厂家牌号有较大区别。同一个蓄电池，由于不同的使用维护水平，其剩余的工作力也不同。加上蓄电池自身的自行放电，极板硫化等不可避免的因素作用，也会使蓄电池的工作能力逐渐削弱以至报废。因此，在必要时对蓄电池的工作能力进行检测就成为汽车维护与保养的重要工作之一。 一、蓄电池的容量指标及其测定 蓄电池的工作能力用“容量”来衡量，它是在规定的端电压范围内，蓄电池对负载供给一定电流所能持续的时间（t），即衡量蓄电池电能做功的能力A=UIt（瓦秒）。在实际运用中，蓄电池的容量指标Q常用安培小时（Ah）来表示： Q＝I·t（A·h） I—放电电流（A）；t—放电时间（h） 由于电流单位安培(A)＝库伦/秒，所以容量的单位安培小时（Ah）＝库伦/秒×3600秒=3600库伦（3.6kC）。 库伦是电荷量单位，1库伦=6.24×1018（624亿亿）个电子所带的电量，所以容量与电池的物质量（正负极板数、总面积、电解液密度）有关。对于标准正、负极板组而言，每片正极板的额定容量为15Ah，每个单格电池中负极板数总是比正极板多1片，因此可以算出一定容量的单格电池中正负极板的准确片数，如3-QA-60Ah蓄电池，其额定容量为60Ah，正极板数=60（Ah）/15（Ah）＝4；负极板数＝4+1＝5。如果蓄电池的额定容量不是15Ah 的整数倍数，则极板的尺寸、厚度及材料就会有所区别。 蓄电池的常用容量指标有“额定容量”、“储备容量”和“启动容量”三种。 1. 额定容量 根据GB5008-91规定，额定容量是：将充足电的新蓄电池在电解液温度为25±5℃条件下以20h率的放电电流（即0.05Q20）连续放电至单格电池平均电压降到1.75V时输出的电量。
名 称 电池性能测试仪内校标准 编号 **** 页次 1/1 一、适用范围：本公司所使用之电池性能测试仪。 二、管理权责：品保部 三、作业程序 3-1依《量检具仪器校验一览表》上所使用的外校合格，且在有效期内的三用表，并找出《量 检具仪器设备校验履历表》及要求使用单位提出受检之设备。 3-2备妥清洁用布，内校记录表。 3-3充放电电压校验。 3-3-1按正确操作方法开启电池测试系统，使其处正常工作状态。 3-3-2将三用表功能开关调至电压档，并选择合括之量程，用红、黑两测试棒分别接触 于被测电池的两极，即可读出此时电压的实际值。 3-3-3将三用表所测出的电压实际值与电池性能测试仪所示电压值相比较，若二者于允 许误差范围内，视为合格，反之，则视为不合格。 3-4充放电电流校验 3-4-1将三用表功能开关调至电流档，并选择合适之量程，把三用表串联于被测电池与 测试仪之间，即可读出此时电流的实际值。 3-4-2将三用表所测出的电流实际值与测试仪所示的电流值相比较，若二者于允许误差 范围内，视为合格，反之，则视为不合格。 3-5测试仪须无灰尘，无明显锈斑，显示无缺笔。 3-6依检验结果进行判定后鉴章呈部门主管核准。 3-7部门主管核准时，对于判定不合格者，须做出“报废”、“暂停使用”等之决定并鉴章。 3-8依3-6、3-7之判定后予以标示，标示方法依《检测设备校准作业办法》实施。 3-9校正温度原则为20±3℃之环境，其它相关规定依《检测设备校准作业办法》。 3-10依3-8做出标示后，记录于《量检具仪器设备履历表》中。 3-11校验合格后，测试仪校验周期为四个月。 四、附表：仪器设备内校记录表
华南师范大学实验报告 学生姓名:蓝中舜学号：20120010027 专业：新能源材料与器件勷勤创新班年级、班级：12新能源 课程名称：化学电源实验 实验项目：锂离子电池性能测试 实验类型：验证设计综合实验时间：2014年5月5日-17日 实验指导老师：马国正组员：黄日权郭金海 一、实验目的 1.熟悉、掌握锂离子电池的结构及充放电原理。 2.熟悉、掌握锂离子正极材料的制备过程及工艺。 3.熟悉、掌握锂离子电池的封装工艺及模拟电池测试方法。 二、实验原理 锂离子电池是指正负极为Li+嵌入化合物的二次电池。正极通常采用锂过渡金属氧化物 Li x CoO2，Li x NiO2或Li x Mn2O4，负极采用锂-碳层间化合物Li x C6。电解质为溶有锂盐LiPF6，LiAsF6，LiClO4等的有机溶液。溶剂主要有碳酸乙烯酯（EC）、碳酸丙烯酯（PC）、碳酸二甲酯（DMC）和氯碳酸酯（CIMC）等。在充放电过程中，Li+在两极间往返嵌入和脱出，被形象的称之为“摇椅电池”。 锂离子电池充放电原理和结构示意图如下。 锂离子电池的化学表达式为： -）Cn|LiPF6-EC+DMC|LiM x O y（+ 其电池反应为： LiM x O y+nC Li1-x M x O y+Li x C n 本实验以高温固相法制备的尖晶石型LiMn2O4为正极材料，纯锂片为负极，制备扣式锂离子模拟电池，并对制备的扣式半电池进行充放电测试。 三、仪器与试剂 电化学工作站，蓝点测试系统、手套箱、电子天平、真空干燥箱、切片机、对辊机、鼓风干燥机 LiMn2O4、乙炔黑、PVDF、无水乙醇、电解液（1M LiPF6溶与体积比EC:DEC:EMC=1:1:1
体系文件第三阶页次：1/6深圳联维亚电子科技有限公司文件编号：版本：A 主题：电池可靠性试验标准 电池可靠性试验标准 编制部门：品保部分发号码： 发布日期：年月日文件管制：一般 起草者：高全明陈玉山日期： 2010 年09月20日 审查：日期：年月日 核准：日期：年月日
主题：电池可靠性试验标准
主题：电池可靠性试验标准 1．目的 根据相关国家、国际、行业标准，模拟各种高于客观实际的环境条件，对产品、部件进行全面的可靠性测试，以确保产品整个生命期间的实用性。 2．范围 本标准规定了适用于各类移动电话、数码产品电池的试验规范、技术要求、标志、包装、运输及储存。 3．定义： 3.1本规范采用GB/T2900.11规定的术语和下列定义。 3.2 蜂窝电话用锂离子电池ithium-ion battery for cellular phone指由一只或多只锂离子单体蓄电池及附件组合而成的，于蜂窝电话的电池。 3.3 充电限制电压limited charge voltage 按生产厂规定，电池有恒流充电转入恒压充电时的电压值 3.4 额定容量 生产厂标明的电池容量，指电池在环境温度为20?C+5?C条件下，以5H率放电至终止电 表示，单位为Ah（安培小时）或mAh（毫安小时）压时所应提供的电量，用C 5 3.5 标称电压 nominal voltage用以表示电池电压的近似值。 3.6 终止电压 cut-off voltage 规定放电终止时电池的负载电压，其值为n X 3 V （锂离子单体电池的串联只数用“n”表示，下同）。 4．参考标准 4.1中华人民共和国通信行业标准GB/T18287-2000《蜂窝电话用锂离子电池总规范》 4.2中华人民共和国国标GB/T 15844.2-1995《移动通信调频无线电话机环境要求和试验方法》 4.3《行业标准》 5．实验室环境要求 5.1环境温度： +15℃～ +35℃ 5.2相对湿度： 30％～60％ 5.3大气压力： 86kPa～106kPa 6. 测试标准 6.1在环境温度20℃+5℃的条件下，以0.2C A充电，当电池端电压达到充电限制电压后， 5
电动汽车能量流研究需要考虑电池充放电效率的影响，然而目前针对不同充放电模式下的充放电效率研究并不充分，实验方法、测试系统与分析结果仍不具备普遍适用性。因此，本文提出了一种电动汽车充放电效率表征方法和试验方法，并搭建了测试台架系统；在此基础上，针对某款电动汽车动力电池，定量研究了不同充电模式、放电工况下充放电效率的变化规律，从而为整车能量流研究提供了一种有效的动力电池充放电效率测试方法，接下来就为大家详细的讲解一下希望对大家有所帮助。 1 动力电池及其充放电效率 动力电池是电动汽车的能量来源，锂离子电池以其高能量密度和功率密度、长循环寿命、低自放电率等优势，成为电动汽车的首选动力电池；其中，磷酸铁锂电池（LiFePO4）和三元锂离子电池（NCA、NMC）等具有更高的安全性能，因此广泛应用于电动汽车领域。图1 所示为锂离子电池的基本结构与工作原理示意图，其充放电过程是通过Li+在正负极柱之间嵌入和脱出实现的。 2 实验平台和测试方法 实验平台结构包含试验箱、电池模拟器、12V 开关电源、冷却循环水机、上位机等试验仪器及设备。其中，动力电池系统在实验过程中放置于试验箱内，由高压线连接至电池模拟器，通过控制电池模拟器的功率及电流方向，实现动力电
池不同模式下的充放电；同时电池充放电数据通过CAN 总线进行通讯，并上传至上位机系统。实验过程中，电池模拟器及电池管理系统BMS 实时检测动力电池组总电压、单体电压、电池组温度等参数并设置保护措施，从而保证实验过程电池处于安全工作状态。 3 实验及结果分析 实验用动力电池系统采用三元电芯作为单体电池，整体模块标称能量为46kwh。充放电过程中，设置系统总电压、单体电压、温度等参数的安全范围；一旦检测到参数超出上下限安全阈值，将电池模拟器输出电流设置为0，并切断电池模拟器与动力电池系统的连接。 实验过程中，分别采用2.6kw 慢充、6.6kw 定功率充电、快充、1/3C 标准充电（15.3kw）以及1C 充电（46kw）对电池包进行充电，并通过变功率、45kw、6.5kw 、14.9kw 以及28.4kw 等效模拟车辆NEDC 工况、1C 放电、60km/h 等速、90km/h 等速、120km/h 等5 种驾驶工况。 杭州固恒能源科技有限公司从事于新能源汽车后市场领域，专注于动力电池的应用以及循环利用等方面的研发、生产、销售，并提供全套检测维护解决方案的高新技术企业。产品涉及动力电池检测与维护、数据监测与存储、电池模组级单体电池的高效分选以及成组、储能管理系统等设备领域，客户遍及国内各动力电池厂家，新能源汽车厂家、梯次利用回收企业以及储能应用等企业。
锂离子电池技术与测试方法 目 录 第一部分 1.1 锂离子电池简介 ----------------------------2 1. 2. 锂离子电池组成 -------------------------3 1. 3. 锂离子电池原理 -------------------------4 1. 4. 锂离子电池的种类 ------------------------5 1. 5. 锂离子电池优缺点 ------------------------7 1. 6. 如何正确使用锂离子电池 ------------------8 第二部分 ST-BTJCY3000型智能电池充电放电检测仪 2.1. 性能特点 --------------------------------10 2.2. 技术指标 --------------------------------11 2.3 技术支持与网站信息 -----------------------12 第三部分 聚合物锂离子电池规格、测试方法和标准 3．1.聚 合 物 锂 离 子 充 电 电 池 规 格--------------15 3.2.测试标准 ------------------------------------------16 3.3.文档参考的国标依据 --------------------------------18
第一部分 1.1 锂离子电池简介 1.1.1锂离子电池(Li-ion Batteries)是锂电池发展而来。在介绍 Li-ion之前，应先介绍锂电池。举例来讲，以前照相机里用的扣式电池就属于锂电池。锂电池的正极材料是二氧化锰或亚硫酰氯，负极是锂。电池组装完成后电池即有电压,不需充电.这种电池也可能充电,但循环性能不好,在充放电循环过程中,容易形成锂枝晶,造成电池内部短路,所以一般情况下这种电池是禁止充电的。 1.1.2后来，日本索尼公司发明了以炭材料为负极，以含锂的化合物 作正极，在充放电过程中，没有金属锂存在，只有锂离子，这就是锂离子电池。当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。而作为负极的碳呈层状结构，它有很多微孔，达到负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。同样，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出， 又运动回正极。回正极的锂离子越多，放电容量越高。 1.1.3我们通常所说的电池容量指的就是放电容量。在Li-ion的充 放电过程中，锂离子处于从正极→负极→正极的运动状态。Li-ion Batteries就像一把摇椅，摇椅的两端为电池的两极，而锂离子就象运动员一样在摇椅来回奔跑。所以Li-ion Batteries又叫摇椅式电池。
万用表怎么检测电池容量_电池电量 1、怎样测量电池电量检测普通锌锰干电池的电量是否充足，通常有两种方法。第一种方法是通过测量电池瞬时短路电流来估算电池的内阻，进而判断电池电量是否充足；第二种方法是用电流表串联一只阻值适当的电阻，通过测量电池的放电电流计算出电池内阻，从而判断电池电量是否充足。 第一种方法的最大优点是简便，用万用表的大电流档就可直接判断出干电池的电量，缺点是测试电流很大，远远超过干电池允许放电电流的极限值，在一定程度上影响干电池使用寿命。第二种方法的优点是测试电流小，安全性好，一般不会对干电池的使用寿命产生不良影响，缺点是较为麻烦。 用MF47型万用表对一节新2号干电池和一节旧2号干电池分别用上述两种方法进行测试对比。假设ro是干电池内阻，RO是电流表内阻，用第二种测试方法时，RF是附加的串联电阻，阻值3，功率2W。 实测结果如下。新2号电池E=1.58V（用2.5V直流电压档测量），电压表内阻为50k，远大于ro，故可近似认为1.58V是电池的电动势，或称开路电压。用第一种方法时，万用表置5A直流电流档，电表内阻RO=0.06，测得电流为3.3A。所以ro+RO=1.58V3.3A0.48，ro=0.48-0.06=0.42。用第二种方法时，测得电流为0.395A，RF+ro+RO=1.58V0.395A=4，电流500mA档内阻为0.6，所以ro=4-3-0.6=0.4。 旧2号电池用第一种方法测量时，先测得开路电压E=1.2V，电表内阻RO=6，读数为6.5mA，万用表置50mA直流电流档，ro+RO=1.2V0.0065A184.6，ro=184.6-6=178.6。用第二种方法，测得电流为6.3mA，ro+RO+RF=1.2V0.0063A=190.5，ro=190.5-6-3=181.5。 显然两种测试方法的结果基本一致。最终计算结果的微小差别是由于读数误差、电阻RF 的误差以及接触电阻等多方面因素造成的，这种微小误差不致影响对电池电量的判断。如果被测电池的容量小、电压高（例如15V、9V叠层电池），则应将RF的阻值适应增大。 2、数字万用表测量电池的电压用数字万用表测量电池的电压，不但可以方便地判断出电池的正负极，还可以看出电池是否快没电了。如果测量出的电压大于或者等于标注电压，
