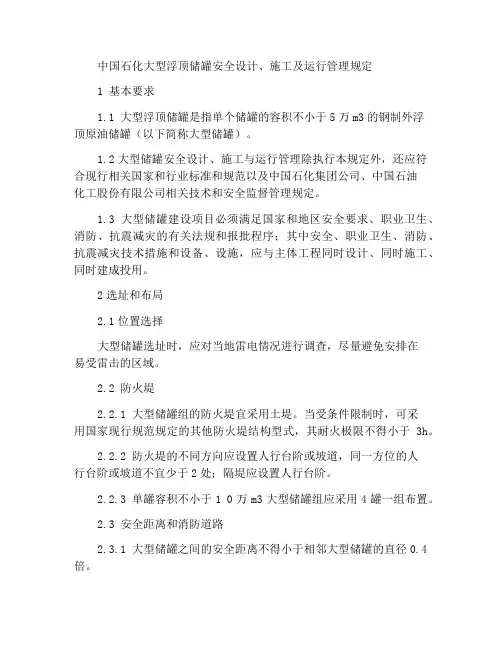

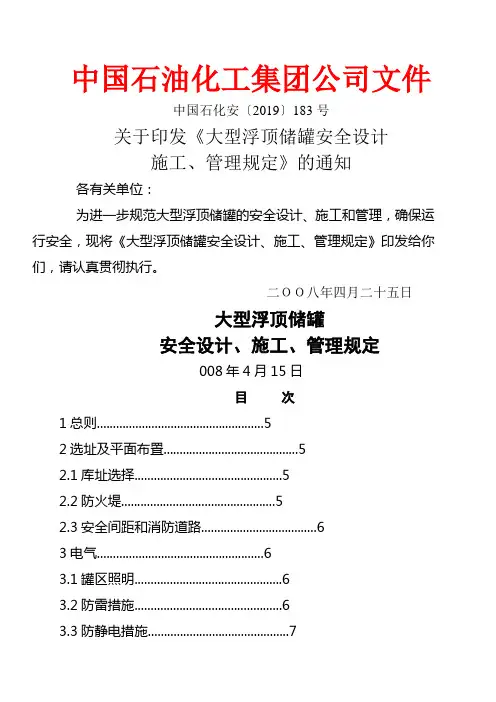

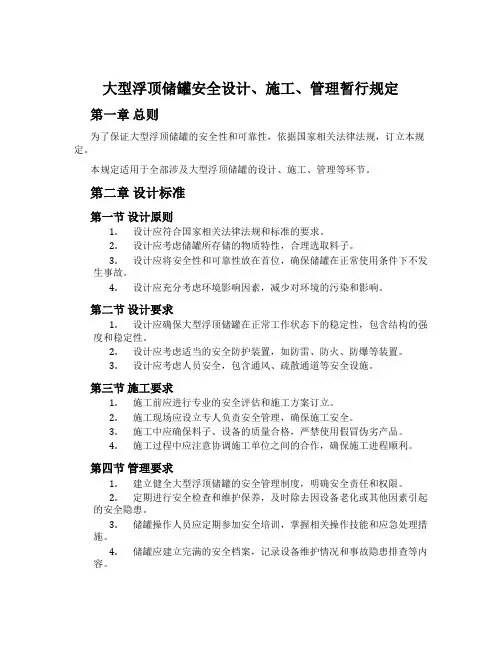

1 基本要求1.1 大型浮顶储罐是指单罐容积不小于5万m3的钢制外浮顶原油储罐（以下简称大型储罐）。
1.2大型储罐安全设计、施工与运行管理除执行本规定外，还应符合国家和行业现行有关标准规范及中国石油化工集团公司、中国石油化工股份有限公司相关技术和安全监督管理规定。
1.3 大型储罐建设项目必须符合国家和所在地区安全、职业卫生、消防、抗震减灾的有关法规和报批程序；其中安全、职业卫生、消防、抗震减灾技术措施和设备、设施，应与主体工程同时设计、同时施工、同时建成投用。
2选址及平面布置2.1库址选择大型储罐选址时，应对当地雷电情况进行调查，尽可能避免布置在雷电多发区域。
2.2 防火堤2.2.1 大型储罐组的防火堤宜采用土堤。
当受条件限制时，可采用国家现行规范规定的其他结构型式的防火堤，其耐火极限不得小于3h。
2.2.2 在防火堤的不同方位上应设置人行台阶或坡道，同一方位的人行台阶或坡道不宜少于2处；隔堤应设置人行台阶。
2.2.3 单罐容积不小于1 0万m3的大型储罐罐组宜采用4罐一组布置。
2.3 安全间距和消防道路2.3.1 大型储罐之间的安全间距不应小于相邻较大罐直径的0.4倍。
2.3.2 大型储罐罐组应设路面宽度不小于6m的环形消防道路，且转弯半径不小于12 m。
3 电气3.1 罐区照明大型储罐罐组的照明宜采用灯具沿走道、平台、扶梯布置。
3.2 防雷措施3.2.1 大型储罐接地点沿罐壁周长的间距不宜大于18 m，罐体周边的接地点分布应均匀，冲击接地电阻不应大于1 0 Ω；大型储罐与罐区接地装置连接的接地线，当采用热镀锌扁钢时，规格应不小于4 0mmx4 mm。
3.2.2 引下线宜在距离地面0. 3m至1.Om之间装设断接卡，断接卡与引下线的连接应可靠。
3.2.3大型储罐不应装设避雷针，应对浮顶与罐体用2根导线做电气连接。
浮顶与罐体连接导线应采用横截面不小于50 mm2扁平镀锡软铜复绞线或绝缘阻燃护套软铜复绞线，连接点用铜接线端子及2个M12不锈钢螺栓加防松垫片连接。
3.2.4 大型储罐转动扶梯与罐体及浮顶各两处应做电气连接，连接导线应采用横截面不小于50衄2扁平镀锡软铜复绞线或绝缘阻燃护套软铜复绞线，连接点用铜接线端子及2个M12不锈钢螺栓加防松垫片连接。
3.2.5 大型储罐应利用浮顶排水管线对罐体与浮顶做电气连接，每条排水管线的跨接导线应采用1根横截面不小于50 mm2镀锡软铜复绞线。
3.2.6 与罐体相接的电气、仪表配线应采用金属管屏蔽保护。
配线金属管上下两端与罐壁应做电气连接。
在相应的被保护设备处，应安装与设备耐压水平相适应的浪涌保护器。
3.2.7 宜采用有效可靠的连接方式对浮顶与罐体沿罐周做均布的电气连接并应满足国内外相关标准规范的要求。
3.3 防静电措施3.3.1 大型储罐的自动通气阀、量油孔应与浮顶做电气连接。
3.3.2 二次密封采用I型刮板的每个导电片与浮顶均应做电气连接。
3.3.3 电气连接的导线应选用1根横截面不小于10 mm镀锡软铜复绞线。
3.3.4 在大型储罐盘梯进口处，应设置安全有效的消除人体静电接地设施。
3.3.5 大型储罐浮顶上取样口的两侧1.5 m之外应各设1组消除人体静电设施，取样绳索、检尺等工具应与设施连接。
该设施应与罐体做电气连接并接地。
3.3.6 储罐内壁如使用导静电防腐涂料，涂层表面电阻率应为108-1011Ω。
3.3.7 浮顶与罐体之间的密封带应使用导静电材料。
3.3.8 防雷接地、防静电接地、电气设备的工作接地、保护接地、信息系统接地等应共用接地网，实测的工频接地电阻应不大于4 Ω。
4罐体设备4.1 密封结构4.1.1 大型储罐应设置一次密封和二次密封。
在雷雨多发区域，一次密封宜采用软密封。
4.1.2 储罐罐壁与浮顶之间的环形密封间距宜按附表的规定选取。
4.1.3 在浮顶外边缘板与罐壁之间的环形密封间距偏差为土100 mm的条件下，一次密封和二次密封的密封件应保持与罐壁良好接触。
4.1.4 应尽可能减小一次密封和二次密封之间的油气空间。
4.1.5 一次密封的橡胶包带、橡胶充液管应符合现行化工行业标准《浮顶油罐软密封装置橡胶密封带》HG/T 2809要求，除具有良好的耐油性能外，还应满足强度、耐老化等要求。
4.1.6 一次密封的软泡沫塑料应符合国家标准《轻质聚氨酯泡沫塑料》中JM30优等品的要求，应具有良好的弹性和耐老化性能。
4.1.7 一次密封和二次密封所用紧固件、二次密封的压条等材料应为不锈钢。
4.1.8 一次密封的橡胶包带和二次密封的油气隔膜接头的物理性能、耐油性能以及机械性能等应不低于对橡胶包带和油气隔膜的性能要求。
4.1.9 二次密封的支撑板应采用不锈钢，橡胶刮板宜采用L型结构，以保证刮板与罐壁之间形成良好的面接触；当采用其他结构时，密封油气空间不应存在金属凸出物。
4.1. 10 二次密封的橡胶刮板应具有良好的耐磨性、耐候性和耐油性。
4.1. 11 一次密封应采用浸液安装的方式。
4.1. 12 一次弹性泡沫密封安装后，下部突出应规则，无扭曲现象，上部应平整。
4.2 浮顶限位要求4.2.1 储罐浮顶限位除设置两根量油导向管外，在浮顶下方，还应设置限位器，浮顶限位器沿径向伸出浮顶外边缘板的长度应满足密封间隙允许偏差的要求，并对一次密封和二次密封提供极限位置保护，其安装位置应避开其他部件。
4.2.2 罐内附件的设置造成浮顶漂移（旋转或平移）时，附件应尽可能对称布置，使产生漂移的外力相互抵消或尽可能减小。
5消防系统5.1 一般规定大型储罐的消防水喷淋和泡沫系统应采用远程手动启动的程序控制系统，同时具备现场手动操作的功能。
5.2消防水源5.2.1 大型储罐的消防水应储存在固定的消防水罐或消防水水池中。
当储罐区附近有合适水源时，可设置为消防备用水源，消防备用水源上应设可靠的取水设施。
5.2.2 厂区内大型储罐区和装置区的消防水储备宜统一设置，消防水源除满足企业的消防补水需要外，还应满足大型油罐的消防需要。
5.3 泡沫灭火系统5.3.1 大型储罐的泡沫站内泡沫混合装置应采用平衡压力式泡沫比例混合流程。
泡沫液泵、比例混合器及平衡阀应为一用一备；泡沫站应具有快速灌装设施。
5.3.2 大型油罐灭火所需泡沫混合液供给强度不应小于12.5 L (min*m2)，连续供给时间应为60 min。
用于扑救液体流散火灾的辅助泡沫枪数量按不小于3支设计，每支泡沫枪的流量应按480 L/min 设计，其泡沫混合液连续供给时间应按30 min设计。
5.4 消防冷却水系统5.4.1 大型储罐区的消防水量，由扑救最大罐火灾配置泡沫用水量、储罐固定冷却用水量、以及移动消防用水量组成。
固定冷却用水量按着火油罐外壁面积保护，喷淋强度不小于2.0L/ (min*m2)，并应按实际配置校核喷淋水量；移动水量应为120 L/s。
5.4.2消防给水泵应采用电动泵，备用泵应采用柴油泵，且应考虑100%流量备用。
消防冷却水泵供水能力除满足额定工况要求外，还应满足150%额定流量时，水泵扬程不低于65%额定扬程的要求。
5.4.3 泡沫消防给水泵应采用电动泵，备用泵应采用柴油泵，且应考虑100%流量备用。
泡沫消防给水泵供水能力除满足额定工况要求外，还应满足150%额定流量时，水泵扬程不低于65%额定扬程的要求。
5.4.4 泡沫液泵应保证在设计流量下泡沫液供给压力大于最大水压力，宜采用齿轮泵，密封或填充类型应适宜输送所选的泡沫液，其材质应耐泡沫液腐蚀且不影响泡沫液的性能；泡沫液泵应耐受时长不低于10 min的空载运行。
泡沫液泵应采用电动泵，备用泵应采用柴油泵。
5.4.5 消防水应储存于两个设有联通管的水罐或水池中。
当和生产用水合并储存时，应保证消防水不被使用。
5.5 辅助消防设施5.5.1 大型储罐区服务的消防站应配备不少于两台移动式泡沫和水两用消防炮，单台流量为32 L/s 一40 L/s。
5.5.2在防火堤外台阶边、油泵房、泵棚或露天油泵边上应设置沙池，储存不少于2 m3消防沙。
5.5.3大型储罐顶部平台上，可设置灭火器材箱，放置2根水带和2支泡沫枪。
5.6 消防站单罐容量不小于1 0万m3大型储罐且罐区总容量大于4 0万m3，或单罐容量不小于15万m3时，应在消防站内设置高喷车、泡沫运输车，高喷车流量不应小于60 L/s。
5.7其他要求5.7.1 泡沫堰板高度应高于二次密封0. 3m，且不小于0.9 m；泡沫堰板与罐壁的间距宜为0.9m~l.2 m；泡沫堰板与罐壁间的人行通道不应少于4处。
5.7.2单罐容量大于5万m3储罐，应在罐顶梯子平台的对称位置上设置二分水器和操作平台。
二分水器应由DNlOO管道沿罐壁引至防火堤外，在距地面0.7 m处设置半固定管牙接口；根据需要，从二分水器上引出的泡沫混合液管道也可与固定泡沫系统连通。
6火灾自动报警系统6.1 大型储罐应设置火灾自动报警系统。
在储罐上应设置无电检测的火灾自动探测装置，在罐区四周通道旁应设置手动报警按钮。
6.2储罐上的光纤型感温探测器应设置在储罐浮顶二次密封圈处。
当采用光纤光栅型感温探测器时，光栅探测器的间距不应大于3m。
6.3储罐的光纤感温探测器应根据消防灭火系统的要求进行报警分区。
每台储罐至少应设置1个报警分区。
7 电视监视系统7.1 大型储罐区应设置电视监视系统，对储罐浮顶等重点防火部位的安全情况进行监视。
摄像机应设置在罐区外围较高的建筑物或构筑物处，实现对罐区的远距离全景监视；当有条件时，宜能够监视到处于最高罐位一半位置的浮顶。
7.2 室外安装的摄像机应置于接闪器有效保护范围之内；摄像机的视频线、信号线宜采用光缆传输，电源应采用UPS供电，各类电缆两端应加装浪涌保护器；摄像机应有良好的接地，接至接地网。
