1机发变组保护更换安全注意事项

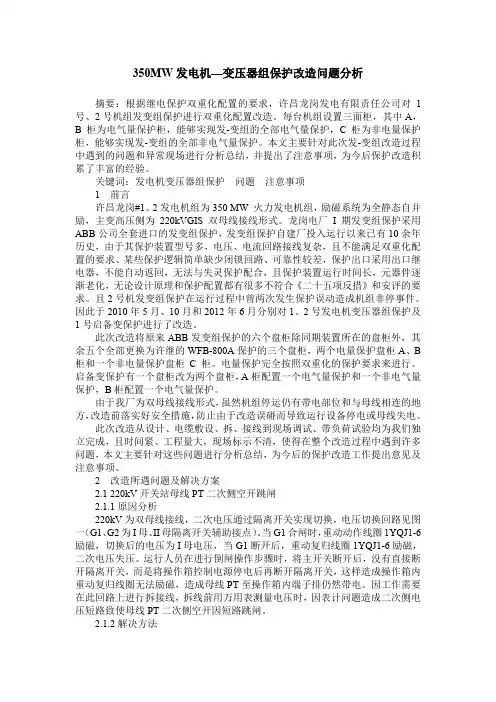

350MW发电机—变压器组保护改造问题分析摘要：根据继电保护双重化配置的要求，许昌龙岗发电有限责任公司对1号、2号机组发变组保护进行双重化配置改造。

每台机组设置三面柜，其中A，B柜为电气量保护柜，能够实现发-变组的全部电气量保护，C柜为非电量保护柜，能够实现发-变组的全部非电气量保护。

本文主要针对此次发-变组改造过程中遇到的问题和异常现场进行分析总结，并提出了注意事项，为今后保护改造积累了丰富的经验。

关键词：发电机变压器组保护问题注意事项1 前言许昌龙岗#1、2发电机组为350 MW 火力发电机组，励磁系统为全静态自并励，主变高压侧为220kVGIS双母线接线形式。

龙岗电厂I期发变组保护采用ABB公司全套进口的发变组保护，发变组保护自建厂投入运行以来已有10余年历史，由于其保护装置型号多，电压、电流回路接线复杂，且不能满足双重化配置的要求、某些保护逻辑简单缺少闭锁回路、可靠性较差，保护出口采用出口继电器，不能自动返回，无法与失灵保护配合，且保护装置运行时间长，元器件逐渐老化，无论设计原理和保护配置都有很多不符合《二十五项反措》和安评的要求。

且2号机发变组保护在运行过程中曾两次发生保护误动造成机组非停事件。

因此于2010年5月、10月和2012年6月分别对1、2号发电机变压器组保护及1号启备变保护进行了改造。

此次改造将原来ABB发变组保护的六个盘柜除同期装置所在的盘柜外，其余五个全部更换为许继的WFB-800A保护的三个盘柜，两个电量保护盘柜A、B 柜和一个非电量保护盘柜C柜。

电量保护完全按照双重化的保护要求来进行。

启备变保护有一个盘柜改为两个盘柜，A柜配置一个电气量保护和一个非电气量保护，B柜配置一个电气量保护。

由于我厂为双母线接线形式，虽然机组停运仍有带电部位和与母线相连的地方，改造前落实好安全措施，防止由于改造误碰而导致运行设备停电或母线失电。

此次改造从设计、电缆敷设、拆、接线到现场调试、带负荷试验均为我们独立完成，且时间紧、工程量大，现场标示不清，使得在整个改造过程中遇到许多问题，本文主要针对这些问题进行分析总结，为今后的保护改造工作提出意见及注意事项。

Q/CDT （大唐多伦煤化工）企业标准Q/CDT DLMHG—20142014-01-01发布2014-06-01实施（大唐多伦煤化工）发布1 范围 (4)2 本指导书涉及的资料和图纸 (4)3 危险点分析及安全措施 (4)4 修前准备 (6)4.1资料准备及文件学习 (6)4.2人员准备 (6)4.3材料备件及工器具 (6)5 检修工艺及质量标准 (7)5.1 回路清扫检查 (7)5.2 装置外部检查 (8)5.3 装置上电检查 (8)5.4 继电器检查 (9)5.5 保护装置校验： (9)检修记录 (12)1 回路检查 (12)2 保护功能校验 (14)3 开入开出回路检查 (14)附表A 继电保护安全措施票......................................................................................................... 错误！未定义书签。

附表B 不符合项目处理单.. (2)附表C 完工报告单 (3)1 范围本指导书适用于大唐内蒙古多伦煤化工有限责任公司动力分厂#1发变组非电量保护装置检验工作。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

2.1 DL408—91《电业安全工作规程》（发电厂和变电所电气部分）2.2继电保护及电网安全自动装置现场工作保安规定2.3电力系统继电保护及安全自动装置反事故措施要点2.4 DL/T 995-2006《继电保护和安全自动装置检验规程》2.5南瑞RCS-974AG变压器非电量保护装置使用说明书2.6 发电机-变压器组控制接线图10-F552S-D06022.7#1发变组微机保护接线图10-F552S-D06032.8变压器二次线安装接线图0-F552S-D08022.9高压厂用工作变二次线安装接线图0-F552S-D08033 危险点分析及安全措施3.1危险点分析3.2安全措施4 修前准备4.1资料准备及文件学习开工前一天，准备好所需仪器仪表、工器具、最新整定单、相关材料、备品备件、相关图纸、上一次试验报告、本次需要改进的项目及相关技术资料查阅设备台帐、缺陷记录、检修维护日志，掌握设备状况学习本设备检修规程及相关的作业文件，掌握检修作业要求学习电业安全规程编写检修用安全措施票办理检修工作的工作票工作许可人共同检查工作票所要求的安全措施是否正确完备5 检修工艺及质量标准5.1 回路清扫检查保护柜清扫要用鼓风机把灰尘吸干净。

350MW发电机摘要：根据继电保护双重化配置的要求，许昌龙岗发电有限责任公司对1号、2号机组发变组保护进行双重化配置改造。

每台机组设置三面柜，其中a，b柜为电气量保护柜，能够实现发-变组的全部电气量保护，c柜为非电量保护柜，能够实现发-变组的全部非电气量保护。

本文主要针对此次发-变组改造过程中遇到的问题和异常现场进行分析总结，并提出了注意事项，为今后保护改造积累了丰富的经验。

关键词：发电机变压器组保护问题注意事项1 前言许昌龙岗#1、2发电机组为350 mw 火力发电机组，励磁系统为全静态自并励，主变高压侧为220kvgis双母线接线形式。

龙岗电厂i期发变组保护采用abb公司全套进口的发变组保护，发变组保护自建厂投入运行以来已有10余年历史，由于其保护装置型号多，电压、电流回路接线复杂，且不能满足双重化配置的要求、某些保护逻辑简单缺少闭锁回路、可靠性较差，保护出口采用出口继电器，不能自动返回，无法与失灵保护配合，且保护装置运行时间长，元器件逐渐老化，无论设计原理和保护配置都有很多不符合《二十五项反措》和安评的要求。

且2号机发变组保护在运行过程中曾两次发生保护误动造成机组非停事件。

因此于2010年5月、10月和2012年6月分别对1、2号发电机变压器组保护及1号启备变保护进行了改造。

此次改造将原来abb发变组保护的六个盘柜除同期装置所在的盘柜外，其余五个全部更换为许继的wfb-800a保护的三个盘柜，两个电量保护盘柜a、b柜和一个非电量保护盘柜c柜。

电量保护完全按照双重化的保护要求来进行。

启备变保护有一个盘柜改为两个盘柜，a柜配置一个电气量保护和一个非电气量保护，b柜配置一个电气量保护。

由于我厂为双母线接线形式，虽然机组停运仍有带电部位和与母线相连的地方，改造前落实好安全措施，防止由于改造误碰而导致运行设备停电或母线失电。

此次改造从设计、电缆敷设、拆、接线到现场调试、带负荷试验均为我们独立完成，且时间紧、工程量大，现场标示不清，使得在整个改造过程中遇到许多问题，本文主要针对这些问题进行分析总结，为今后的保护改造工作提出意见及注意事项。

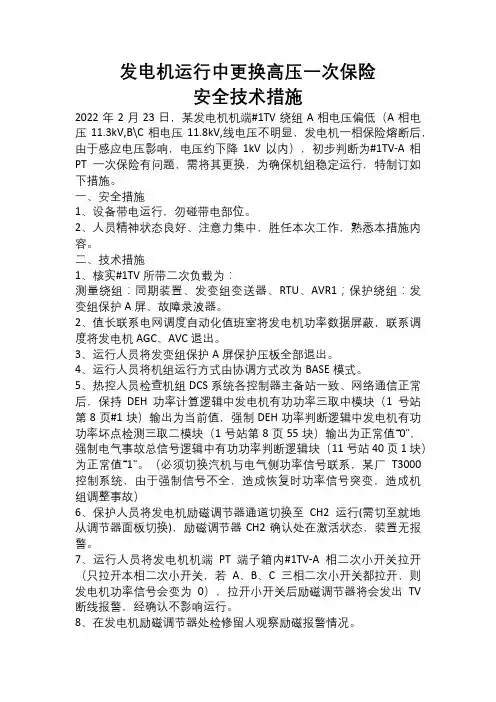

发电机运行中更换高压一次保险安全技术措施2022年2月23日，某发电机机端#1TV绕组A相电压偏低（A相电压11.3kV,B\C相电压11.8kV,线电压不明显，发电机一相保险熔断后，由于感应电压影响，电压约下降1kV以内），初步判断为#1TV-A相PT一次保险有问题，需将其更换，为确保机组稳定运行，特制订如下措施。

一、安全措施1、设备带电运行，勿碰带电部位。

2、人员精神状态良好、注意力集中，胜任本次工作，熟悉本措施内容。

二、技术措施1、核实#1TV所带二次负载为：测量绕组：同期装置、发变组变送器、RTU、AVR1；保护绕组：发变组保护A屏、故障录波器。

2、值长联系电网调度自动化值班室将发电机功率数据屏蔽，联系调度将发电机AGC、AVC退出。

3、运行人员将发变组保护A屏保护压板全部退出。

4、运行人员将机组运行方式由协调方式改为BASE模式。

5、热控人员检查机组DCS系统各控制器主备站一致、网络通信正常后，保持DEH功率计算逻辑中发电机有功功率三取中模块（1号站第8页#1块）输出为当前值，强制DEH功率判断逻辑中发电机有功功率坏点检测三取二模块（1号站第8页55块）输出为正常值“0”，强制电气事故总信号逻辑中有功功率判断逻辑块（11号站40页1块）为正常值“1”。

（必须切换汽机与电气侧功率信号联系，某厂T3000控制系统，由于强制信号不全，造成恢复时功率信号突变，造成机组调整事故）6、保护人员将发电机励磁调节器通道切换至CH2运行(需切至就地从调节器面板切换)，励磁调节器CH2确认处在激活状态，装置无报警。

7、运行人员将发电机机端PT端子箱内#1TV-A相二次小开关拉开（只拉开本相二次小开关，若A、B、C三相二次小开关都拉开，则发电机功率信号会变为0），拉开小开关后励磁调节器将会发出TV 断线报警，经确认不影响运行。

8、在发电机励磁调节器处检修留人观察励磁报警情况。

9、运行人员拖出发电机#1TV-A相（部分发电机PT使用螺栓固定，需要检修人员配合，将一次侧隔离），取出发电机#1TV-A相一次保险，将其更换。

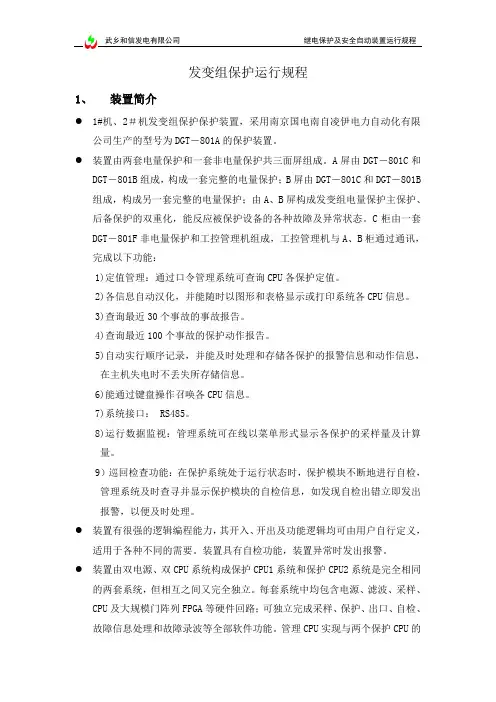

发变组保护运行规程1、装置简介●1#机、2＃机发变组保护保护装置，采用南京国电南自凌伊电力自动化有限公司生产的型号为DGT－801A的保护装置。

●装置由两套电量保护和一套非电量保护共三面屏组成。

A屏由DGT－801C和DGT－801B组成，构成一套完整的电量保护；B屏由DGT－801C和DGT－801B 组成，构成另一套完整的电量保护；由A、B屏构成发变组电量保护主保护、后备保护的双重化，能反应被保护设备的各种故障及异常状态。

C柜由一套DGT－801F非电量保护和工控管理机组成，工控管理机与A、B柜通过通讯，完成以下功能：1)定值管理：通过口令管理系统可查询CPU各保护定值。

2)各信息自动汉化，并能随时以图形和表格显示或打印系统各CPU信息。

3)查询最近30个事故的事故报告。

4)查询最近100个事故的保护动作报告。

5)自动实行顺序记录，并能及时处理和存储各保护的报警信息和动作信息，在主机失电时不丢失所存储信息。

6)能通过键盘操作召唤各CPU信息。

7)系统接口： RS485。

8)运行数据监视：管理系统可在线以菜单形式显示各保护的采样量及计算量。

9）巡回检查功能：在保护系统处于运行状态时，保护模块不断地进行自检，管理系统及时查寻并显示保护模块的自检信息，如发现自检出错立即发出报警，以便及时处理。

●装置有很强的逻辑编程能力，其开入、开出及功能逻辑均可由用户自行定义，适用于各种不同的需要。

装置具有自检功能，装置异常时发出报警。

●装置由双电源、双CPU系统构成保护CPU1系统和保护CPU2系统是完全相同的两套系统，但相互之间又完全独立。

每套系统中均包含电源、滤波、采样、CPU及大规模门阵列FPGA等硬件回路；可独立完成采样、保护、出口、自检、故障信息处理和故障录波等全部软件功能。

管理CPU实现与两个保护CPU的信息交互和人机界面控制，并与电厂DCS 控制系统通讯。

两个保护CPU 之间通过隔离，相互自检，确保相互独立性和运行安全性。

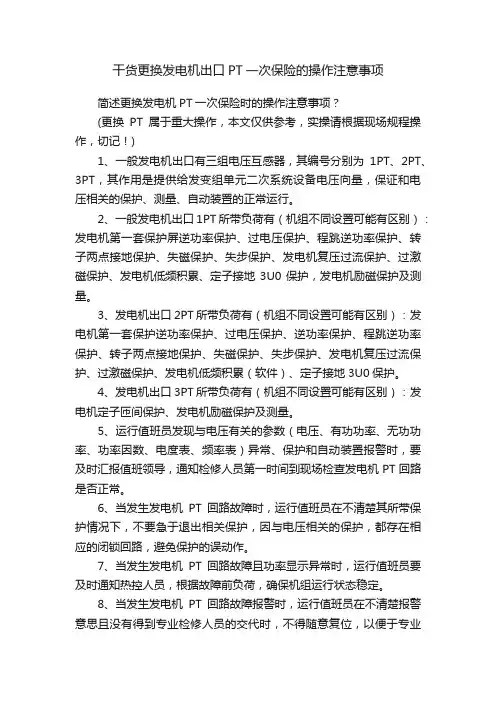

干货更换发电机出口PT一次保险的操作注意事项简述更换发电机PT一次保险时的操作注意事项？(更换PT属于重大操作，本文仅供参考，实操请根据现场规程操作，切记！)1、一般发电机出口有三组电压互感器，其编号分别为1PT、2PT、3PT，其作用是提供给发变组单元二次系统设备电压向量，保证和电压相关的保护、测量、自动装置的正常运行。

2、一般发电机出口1PT所带负荷有（机组不同设置可能有区别）：发电机第一套保护屏逆功率保护、过电压保护、程跳逆功率保护、转子两点接地保护、失磁保护、失步保护、发电机复压过流保护、过激磁保护、发电机低频积累、定子接地3U0保护，发电机励磁保护及测量。

3、发电机出口2PT所带负荷有（机组不同设置可能有区别）：发电机第一套保护逆功率保护、过电压保护、逆功率保护、程跳逆功率保护、转子两点接地保护、失磁保护、失步保护、发电机复压过流保护、过激磁保护、发电机低频积累（软件）、定子接地3U0保护。

4、发电机出口3PT所带负荷有（机组不同设置可能有区别）：发电机定子匝间保护、发电机励磁保护及测量。

5、运行值班员发现与电压有关的参数（电压、有功功率、无功功率、功率因数、电度表、频率表）异常、保护和自动装置报警时，要及时汇报值班领导，通知检修人员第一时间到现场检查发电机PT回路是否正常。

6、当发生发电机PT回路故障时，运行值班员在不清楚其所带保护情况下，不要急于退出相关保护，因与电压相关的保护，都存在相应的闭锁回路，避免保护的误动作。

7、当发生发电机PT回路故障且功率显示异常时，运行值班员要及时通知热控人员，根据故障前负荷，确保机组运行状态稳定。

8、当发生发电机PT回路故障报警时，运行值班员在不清楚报警意思且没有得到专业检修人员的交代时，不得随意复位，以便于专业人员到现场后判断、分析问题。

9、当发生发电机PT回路故障报警时，值长要尽量维持运行参数的稳定，保持运行方式的连续性，同时加强监盘力量，对DCS画面勤浏览，把影响的参数和报警检查全面。

发变组保护校验注意事项经验分析1前言我厂二期发变组保护装置采用的是许继生产的WFB-800系列保护装置，用三面屏组成，分别为发变组保护A、B柜，型号为WFB-805A，实现发-变组的全部电气量保护；C柜，型号为WFB-804A实现发-变组的全部非电气量保护。

2保护校验前准备工作按照继电保护安全措施票内容做好安全措施后，在对保护装置进行保护校验前需做以下工作，为保护校验提供便利。

1）投入发变组保护A、B柜检修压板。

2）退出发变组保护A、B柜发电机断水LP27压板。

因为停机后，发电机断水动作，保护装置面板上“信号”、“跳闸”指示灯始终点亮，不利于校验期间对保护状态的观察。

变压器复合电压逻辑3）退出发变组保护A、B柜主变高压侧电压硬压板LP29，并将主变后备中“电压退出后复压元件”控制字置0。

使主变高压侧复压元件不出口。

4）退出发变组保护A、B柜厂变A分支电压硬压板LP30，并将厂变后备中“电压退出后复压元件”控制字置0。

使厂变A分支复压元件不出口。

5）退出发变组保护A、B柜厂变B分支电压硬压板LP31，并将厂变后备中“电压退出后复压元件”控制字置0。

使厂变B分支复压元件不出口。

6）退出所有保护功能压板。

退出所有保护软压板。

3发变组保护校验注意事项3.1 校验各个保护功能时分以下几步1）投入相应保护硬压板；2）投入相应保护软压板；3）检查相应保护控制字；4）拆、接线，经第二人确认无误后，方可加量。

3.2 差动保护1、主变差动由于主变高、低压侧接线形式不同、CT 变比不同、电压等级不同，造成电流互感器二次侧电流存在相位差、幅值差。

在许继WFB-805A 型发变组保护装置通过平衡系数来弥补幅值差，用“Y-△”转换方式实现相位补偿。

电流分四个分支，分别为主变高1侧、主变高2侧、发电机机端侧、厂变高压侧 （1）平衡系数计算主变高压侧CT 二次侧电流为20001.538310007503n 1⨯⨯⨯=⨯⨯=NU S I =0.402机端CT 二次侧电流为500020310007503n 2⨯⨯⨯=⨯⨯=NU S I =4.33高厂变高压侧CT 二次侧电流为500020310007503n3⨯⨯⨯=⨯⨯=NU S I =4.33取0.433为基准值Ib 。

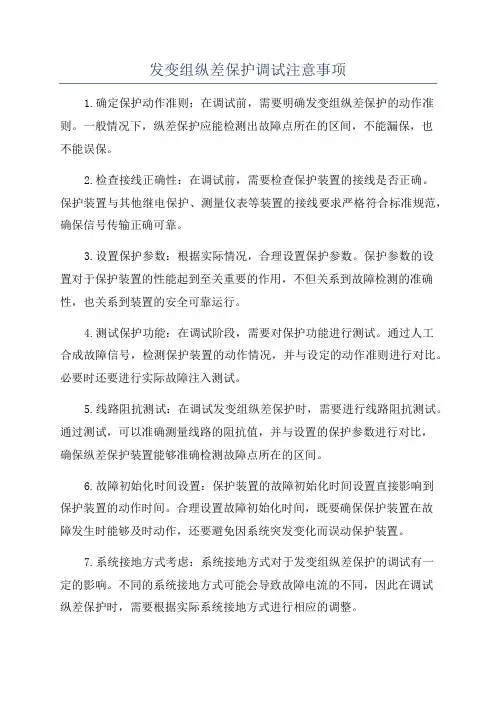

发变组纵差保护调试注意事项1.确定保护动作准则：在调试前，需要明确发变组纵差保护的动作准则。

一般情况下，纵差保护应能检测出故障点所在的区间，不能漏保，也不能误保。

2.检查接线正确性：在调试前，需要检查保护装置的接线是否正确。

保护装置与其他继电保护、测量仪表等装置的接线要求严格符合标准规范，确保信号传输正确可靠。

3.设置保护参数：根据实际情况，合理设置保护参数。

保护参数的设置对于保护装置的性能起到至关重要的作用，不但关系到故障检测的准确性，也关系到装置的安全可靠运行。

4.测试保护功能：在调试阶段，需要对保护功能进行测试。

通过人工合成故障信号，检测保护装置的动作情况，并与设定的动作准则进行对比。

必要时还要进行实际故障注入测试。

5.线路阻抗测试：在调试发变组纵差保护时，需要进行线路阻抗测试。

通过测试，可以准确测量线路的阻抗值，并与设置的保护参数进行对比，确保纵差保护装置能够准确检测故障点所在的区间。

6.故障初始化时间设置：保护装置的故障初始化时间设置直接影响到保护装置的动作时间。

合理设置故障初始化时间，既要确保保护装置在故障发生时能够及时动作，还要避免因系统突发变化而误动保护装置。

7.系统接地方式考虑：系统接地方式对于发变组纵差保护的调试有一定的影响。

不同的系统接地方式可能会导致故障电流的不同，因此在调试纵差保护时，需要根据实际系统接地方式进行相应的调整。

8.软件功能检查：对于数字式保护装置，还需要对其软件功能进行检查。

包括保护参数的设置、故障报告的生成、保护装置的通信功能等。

确保保护装置的软件功能正常运行。

总之，调试发变组纵差保护时，需要确保各项设置和参数正确，保证保护装置的故障检测能力和动作性能。

并且需要根据实际情况进行测试和调整，确保保护装置能够可靠运行，提高电力系统的安全性和可靠性。

发变组微机保护改造施工安全措施前言为了保证电力设备的可靠运行和安全性，发电厂必须进行定期检修和维护工作。

在发变组微机保护改造施工中，安全问题是首要考虑的因素。

本文将介绍发变组微机保护改造施工的安全措施。

工程概述发电厂的发变组是电力系统中的重要组件，它们的正常运行对电网的稳定和安全运行有着重要的意义。

为了保障发变组的安全和可靠运行，需要对发变组微机保护进行改造施工，提升发变组的保护能力。

发变组微机保护改造施工包含以下内容：1.原有微机保护系统的拆卸和更换；2.新微机保护系统的安装和调试；3.新微机保护系统的联调和测试。

安全措施安全是施工中必须考虑的问题，下面是针对发变组微机保护改造施工的安全措施：制定安全方案在开展发变组微机保护改造施工前，必须制定相应的安全方案。

安全方案应包括：1.施工方案：明确施工流程、作业技术、施工方案及施工时间等；2.安全预控措施：针对可能出现的危险，制定安全预控措施，保证施工现场的安全；3.安全应急措施：在遇到紧急情况时，应急措施必须得到妥善处理，减少或者避免事故的发生。

安全培训和考核施工前应对施工人员进行安全培训，包括操作规程、安全措施和应急处理等，确保他们对施工过程掌握清楚和理解到位。

同时需对施工人员进行安全考核，检验他们在安全方面的知识掌握情况。

施工现场环境为保证施工现场的安全，施工人员应保证施工区域的照明和通风良好，避免施工现场陷入黑暗或者缺氧的情况，确保每个参与施工的人员都可以正常工作和呼吸。

穿戴个人防护装备人身安全是施工中最重要的问题，施工人员需要佩戴符合卫生部门要求的安全防护用品，如：安全鞋、安全帽、防护眼镜，呼吸防护用品等。

施工现场管理在施工现场，必须有专人进行现场管理，对施工进展情况及时了解和沟通施工人员要求，对施工程序和质量进行监管，以保证施工的顺利进行，同时减少事故发生的可能性。

施工品质保障施工品质是相当重要的一环，发电厂施工应根据相关标准和验收要求，进行质量控制，建立质量档案，并根据安全要求加强现场监测，确保施工质量。

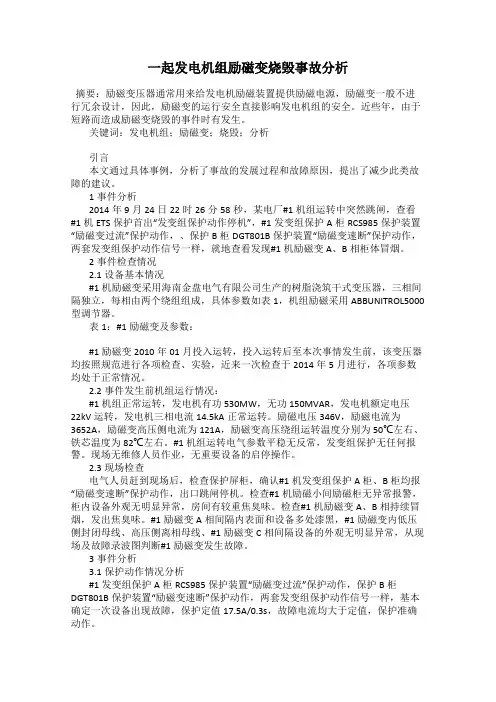

一起发电机组励磁变烧毁事故分析摘要：励磁变压器通常用来给发电机励磁装置提供励磁电源，励磁变一般不进行冗余设计，因此，励磁变的运行安全直接影响发电机组的安全。

近些年，由于短路而造成励磁变烧毁的事件时有发生。

关键词：发电机组；励磁变；烧毁；分析引言本文通过具体事例，分析了事故的发展过程和故障原因，提出了减少此类故障的建议。

1事件分析2014年9月24日22时26分58秒，某电厂#1机组运转中突然跳闸，查看#1机ETS保护首出“发变组保护动作停机”，#1发变组保护A柜RCS985保护装置“励磁变过流”保护动作，、保护B柜DGT801B保护装置“励磁变速断”保护动作，两套发变组保护动作信号一样，就地查看发现#1机励磁变A、B相柜体冒烟。

2事件检查情况2.1设备基本情况#1机励磁变采用海南金盘电气有限公司生产的树脂浇筑干式变压器，三相间隔独立，每相由两个绕组组成，具体参数如表1，机组励磁采用ABBUNITROL5000型调节器。

表1：#1励磁变及参数：#1励磁变2010年01月投入运转，投入运转后至本次事情发生前，该变压器均按照规范进行各项检查、实验，近来一次检查于2014年5月进行，各项参数均处于正常情况。

2.2事件发生前机组运行情况：#1机组正常运转，发电机有功530MW，无功150MVAR，发电机额定电压22kV运转，发电机三相电流14.5kA正常运转。

励磁电压346V，励磁电流为3652A，励磁变高压侧电流为121A，励磁变高压绕组运转温度分别为50℃左右、铁芯温度为82℃左右。

#1机组运转电气参数平稳无反常，发变组保护无任何报警。

现场无维修人员作业，无重要设备的启停操作。

2.3现场检查电气人员赶到现场后，检查保护屏柜，确认#1机发变组保护A柜、B柜均报“励磁变速断”保护动作，出口跳闸停机。

检查#1机励磁小间励磁柜无异常报警，柜内设备外观无明显异常，房间有较重焦臭味。

检查#1机励磁变A、B相持续冒烟，发出焦臭味。

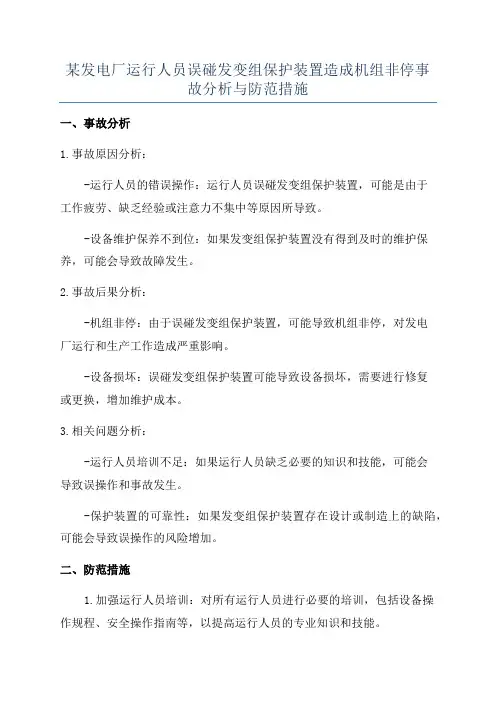

某发电厂运行人员误碰发变组保护装置造成机组非停事故分析与防范措施一、事故分析1.事故原因分析：-运行人员的错误操作：运行人员误碰发变组保护装置，可能是由于工作疲劳、缺乏经验或注意力不集中等原因所导致。

-设备维护保养不到位：如果发变组保护装置没有得到及时的维护保养，可能会导致故障发生。

2.事故后果分析：-机组非停：由于误碰发变组保护装置，可能导致机组非停，对发电厂运行和生产工作造成严重影响。

-设备损坏：误碰发变组保护装置可能导致设备损坏，需要进行修复或更换，增加维护成本。

3.相关问题分析：-运行人员培训不足：如果运行人员缺乏必要的知识和技能，可能会导致误操作和事故发生。

-保护装置的可靠性：如果发变组保护装置存在设计或制造上的缺陷，可能会导致误操作的风险增加。

二、防范措施1.加强运行人员培训：对所有运行人员进行必要的培训，包括设备操作规程、安全操作指南等，以提高运行人员的专业知识和技能。

2.加强设备维护保养：制定完善的设备维护保养计划，定期检查和维修发变组保护装置，确保其正常运行和可靠性。

3.完善安全管理制度：建立和完善相关的安全管理制度和操作规程，明确各级责任人的职责和权限，并要求严格执行。

4.强化设备监控：安装设备监测系统，对发变组保护装置进行实时监测和故障诊断，及时发现和处理潜在问题。

5.引入技术辅助手段：考虑使用智能化的发变组保护装置，集成人机工程学设计，采用多层次验证和防误操作功能，减少误操作的风险。

6.加强事故预警和应急响应能力：建立健全的事故预警和应急响应机制，及时发现和处理潜在的故障和事故，降低损失。

7.推行安全文化：加强安全意识教育，培养和弘扬安全文化，让每位员工都认识到安全是第一位的重要性，形成安全生产的良好氛围。

三、总结为防止类似的事故发生，发电厂应加强对运行人员的培训和设备的维护保养，建立健全的安全管理制度和操作规程，使用技术辅助手段和设备监控系统，加强事故预警和应急响应能力，推行安全文化。

机发变组保护作业指导书以下是机发变组保护作业的指导书：1. 作业前准备：- 确保所有操作人员都具备正确的操作知识和技能，包括机发变组的结构、工作原理、操作程序等。

- 获得操作许可证，并检查其有效性。

- 进行适当的安全措施，例如穿戴个人防护装备、准备急救设备等。

- 检查机发变组的运行状况，确保其正常工作。

- 根据作业计划，确定所需的工具和设备，并进行必要的检查和维护。

2. 作业步骤：- 根据操作程序，关闭机发变组的主开关，并确保其完全停止运行。

- 如果需要，切断机发变组与电网之间的连接。

- 根据操作规程，对机发变组进行必要的检修和维护，例如清洁、润滑等。

- 检查机发变组的绝缘状况，确保其正常。

- 检查机发变组的连接和接线，确保其牢固和正确。

- 检查机发变组的控制和保护装置，确保其正常工作。

- 将机发变组的主开关合上，并重新连接到电网上。

- 根据操作规程，启动机发变组，并观察其运行状况，确保其正常。

- 根据作业计划，对机发变组进行必要的测试和校准，例如电压、频率等。

- 根据操作规程，对机发变组进行必要的调整和校正，确保其符合要求。

3. 安全注意事项：- 在进行机发变组保护作业时，必须遵守相关的安全操作规程，例如正确使用工具、设备等。

- 在进入机发变组的工作区域时，必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。

- 在操作过程中，必须密切关注机发变组的运行状况，如有异常情况应立即停止作业，并采取相应的应急措施。

- 在作业结束后，必须将机发变组的主开关断开，并确保其安全停止运行。

- 在离开作业现场前，必须清理和整理工具、设备，并确保现场的安全和整洁。

请注意，以上仅是一份简要的指导书，具体的机发变组保护作业步骤和安全措施可能因不同的具体情况而略有差异。

在进行机发变组保护作业之前，建议您参考相关的操作手册和安全规程，并与相关专业人士进行详细的沟通和指导。

宝丰能源#1机组1×30MW发电机变压器组工程继电保护整定计算书批准:审核:计算：董瑞2012年7月0 前言（1）宁夏宝丰能源集团有限公司#1发电机是南京汽轮电机（集团）有限责任公司生产的QFW-30-2C型汽轮发电机，发电机出口电压为10.5kV，通过型号为SFP11-40000/35的变压器升压至35kV，通过YJV-26/35-1*400电缆1900米接入宁东供电局双庙变35kV母线，为发电机-变压器-（电缆）线路组。

本整定方案是按照宁夏宝丰能源集团有限公司的委托和要求编写的，是与临河动力站工程相配套的继电保护定值计算工作的过程，主要包括二个方面内容。

1）原始资料收集整理，包括电气网络主接线、一次设备数据、CT、PT变比等参数，收集整理保护装置配置、型号以及保护装置说明书。

2）整定计算内容包括发变组保护（主变、发电机、励磁机）系统保护整定计算，并生成计算书及相应的定值清单。

（2）整定计算依据：1）系统等值阻抗（宁东供电局提供）2）电气设计图纸（宁夏宝丰能源集团有限公司提供）3）设备参数（宁夏宝丰能源集团有限公司提供）4）《大型发电机变压器继电保护整定计算导则》，DL/T 684-19995）《RCS-985RS/SS系列发电机保护装置技术和使用说明书》，V1.00 南瑞继保6）《RCS-9600CS系列工业电气保护测控装置技术说明书》，V2.** 南瑞继保7）《电气主设备继电保护原理与应用》王维俭。

8)《继电保护反事故技术措施》9)《继电保护和安全自动装置技术规程》，GB/T 14285-20061 设备参数1.1系统参数根据宁东供电局2012年7月13日给定的双庙变小电源并网用户35kV母线阻抗最大方式X1=0.14640最小方式X1=0.26317基准选取100MV A，UB=38.5kV1.2 设备参数（1）发电机（21.3 短路电流计算发电机机端、主变高压侧和双庙变35kV 侧母线发生短路故障时短路计算书 （1） 电气参数折算（S B =100MVA ） ① #1发电机Xd =219.08%×5.37100=5.84 Xd ′=22.59%×5.37100=0.6Xd ″=13.76%×5.37100=0.367发电机视在功率S n =30/0.8=37.5 MVA ② #1主变XT= 8.03%×40100=0.2 #1主变额定容量S T =40MVA ③ 至双庙变35kV 电缆主变高压侧电缆阻抗 YJV-26/35-1*400，单位电阻0.0615Ω/KM ，单位电抗0.1694Ω/KM ，阻抗0.1802Ω/KM ，电缆阻抗标幺值Z=（0.0615+j0.1694）×1.9×2UjSj=0.0085+j0.0235系统阻抗 宁东局2012年7月13日给定的双庙变小电源并网用户35kV 母线阻抗 最大方式 X1=0.14640 最小方式 X1=0.26317基准选取U B =100MV A ，U B =38.5kV ，不包括小电源机组开机。

1号发变组保护带开关传动试验方案批准：审核：校核：编制：2016年10月9日一、试验目的验证发变组保护动作时，2201开关、灭磁开关、高厂变分支开关能正确动作，相应开关保护跳闸回路正常可靠。

二、试验内容1、在发变组保护A柜用发电机差动保护传动2201主开关、灭磁开关、6kV 61A1开关、6kV 61B1开关跳闸。

2、在发变组保护A柜用高厂变低压侧A分支零序过流Ⅰ段保护传动6kV 61A1开关跳闸。

3、在发变组保护B柜用高厂变低压侧B分支零序过流Ⅰ段保护传动6kV 61B1开关跳闸。

4、在主变本体用按动瓦斯继电器重瓦斯探针传动2201主开关、灭磁开关、6kV 61A1开关、6kV 61B1开关保护跳闸。

3.模拟2201主开关防跳功能。

三、试验仪器：博电PW466E继电保护校验仪；四、试验措施及步骤1、办理工作票及二次安全措施票。

2、检查#1发变组保护A、B、C柜装置、故障录波装置正常无报警。

检查22011、22012隔离开关在分闸位置。

3、热工专业在DEH柜内将2201断路器端子箱来的K01a、K01b、K02a、K02b、K03a、K03b三对接点解开，在DEH上将并网信号强制为0。

4、由运行人员将6kV 61A1开关、61B1开关操作至试验位，检查开关及保护装置无异常；将#1机励磁调节柜内控制电源空开Q15、Q25及24VDC电源空开Q51送电，检查励磁调节装置正常，将励磁系统控制方式设置为就地控制；将主变高压侧2201开关就地操作箱内操作电源送电，将2201主开关转换开关转至远方位。

5、保护人员在发变组保护A柜投入“投发电机差动保护”、“投高厂变A分支后备保护”功能压板，投入“跳2201开关I”、“跳61A1开关”、“跳61B1开关”、“闭锁A分支切换”、“闭锁B分支切换”、“跳灭磁开关”出口压板，其它功能压板及跳闸出口压板全部退出；在发变组保护B柜投入“投高厂变B分支后备保护”功能压板，投入“跳2201开关Ⅱ”、“跳A分支61A1开关”、“跳B分支61B1开关”、“闭锁A分支切换”、“闭锁B分支切换”、“跳灭磁开关”出口压板，其它功能压板及跳闸出口压板全部退出；解除发变组保护A柜1ND17、B 柜2ND17端子的启动失灵回路接线。

1号发变组故障录波器更换技术方案批准：康龙审定：任义名复审: 陆永辉初审：高金锴编制：郑绍军国电双辽发电厂2006年05月20日1号发变组故障录波器更换技术方案一、设备现状：我厂现在运行的1号机发变组故障录波器为保定浪拜迪公司生产的LBD-MGR-2型故障录波器，自1998年12月15日投产以来一直因为装置的技术问题而不能正常投入运行，主要表现在电气设备发生故障或异常情况时不能录波分析，具体情况如下：1.故障录波器文件传输问题发变组故障录波器在连续三次故障时（故障间隔4秒），故障文件不能完全传输至后台工控机，造成不能分析故障。

2.解决故障录波时间存在问题由于浪拜迪故障录波器的前台机无时钟，因此在故障录波启动时，造成录波文件时钟不准，无法分析事故。

3.故障录波器后台机软件不好用浪拜迪公司将故障录波器软件升级后存在如下问题：（1）软件与前台机的接口不好。

在与后台机录波文件传输时，容易死机。

（2）新软件无调试功能，前台机的定值输入等调试工作还是用原来的调试软件。

(３)软件中运行期间经常出现死机现象。

根据以上情况可以说明1号机组的浪拜迪公司生产的故障录波器本身满足不了设备运行的要求，而且在反措及安全性评价工作中均对故障录波器有严格的要求，因此1号机组故障录波器应予以更换。

二、新设备选型要求：按照新行业标准《微机型发电机变压器组工作录波装置技术准则》规定，进行选择，通过调研武汉中元华电科技有限公司生产的ZH-2B发变组故障录波分析装置在各方面符合要求，决定选用该装置。

新故障录波装置具备以下功能：1、具有稳态记录功能。

即对电压、电流、有功、无功、频率电气量自装置投入运行后即进行非故障启动的连续记录。

2、装置应该具有发电机或电网故障时的暂态数据记录功能。

3、当机组或电网连续多次发生大扰动时装置能够完整记录每次大扰动的全过程记录。

4、记录数据应该真实可靠，能够准确反映谐波、非周期分量等。

5、装置记录数据应该有主管的安全型，不会因为装置的连续多次启动、供电中断、人为及偶然因素丢失。

电厂发变组检修现场文明管理规定一、引言在电厂发变组检修过程中，为了确保工作的安全顺利进行，保障设备的正常运行，同时为了营造文明和谐的工作环境，特制定本文明管理规定，以规范现场的行为举止，强化安全意识，保障人员的身体安全和工程质量。

二、管理原则1.文明安全第一：文明行为是检修工作的基本要求，安全是第一要务，所有人员必须始终将安全放在首位，做到严格遵守各项安全规章制度。

2.秩序井然：现场工作必须按照规定的流程和程序进行，严禁无关人员进入检修区域，防止干扰和混乱。

3.团队合作：在检修工作中，要加强团队协作意识，相互配合、互助合作，共同推进工作的顺利进行。

三、文明行为规范1.着装规范：在检修现场，所有人员必须着工作服及安全防护用品，不得穿戴过于暴露或影响安全的服装。

2.言行举止：在现场工作期间，不得有乱扔垃圾、大声喧哗、骂人等不文明行为。

严禁恶意揶揄、讽刺、争吵等行为。

3.禁止吸烟：电厂现场严禁吸烟，吸烟者必须到指定地点，在规定的时间内进行吸烟。

4.交通安全：所有人员在进出现场时必须遵守交通规则，严禁疾驶、超速行驶、闯红灯等危险行为。

使用交通工具必须按规定携带相关证件和安全装备。

5.设备保护：在检修过程中，要爱护设备设施，禁止敲击、撞击、乱拉乱扯，如有发现设备异常，应立即上报，禁止私自处理。

6.防火安全：检修现场严禁吸烟，禁止乱扔烟蒂、易燃物品等，确保检修过程中没有火源，防止火灾的发生。

7.清洁整齐：检修现场要保持清洁整齐，保持道路畅通，垃圾要集中投放，不得乱扔乱放。

工具要摆放整齐，杜绝乱堆乱放。

四、责任与处罚1.文明管理责任人：电厂将指定专人负责检修现场的文明管理工作，负责检查、协调、指导并做好相关记录。

2.违规行为处罚：对于检修现场的违规行为，将按情节轻重给予相应的处罚，包括口头警告、书面警告、停工停产、扣发奖金等。

3.记录和通报：对检修现场的文明管理情况，将做好记录，并及时向相关部门通报，以便及时纠正问题和改进工作。

发变组纵差保护调试注意事项变组纵差保护是电力系统中一种重要的保护装置，其作用是在变压器内部的短路故障发生时，及时切除故障电路，保护设备和系统的安全运行。

为了确保变组纵差保护的可靠性和准确性，调试工作尤为重要。

下面是对变组纵差保护调试的注意事项：1.熟悉保护装置的原理和参数设置：在进行调试之前，需要对变组纵差保护的原理和保护参数设置进行深入了解，包括保护装置的动作特性、故障灵敏度、CT和PT变比等参数，确保了解保护装置的工作原理和参数设置。

2.确认保护装置的接线正确：在进行调试之前，需要对变组纵差保护的接线进行确认，确保接线正确无误，避免因为接线错误导致保护装置无法正常工作。

3.调试前进行仿真测试：在进行正式的调试之前，可以进行仿真测试，验证变组纵差保护装置的设置参数是否正确和保护装置是否可以正常动作，确保保护装置的可靠性和准确性。

4.注意检查CT和PT变比：在调试变组纵差保护装置时，需要注意检查CT和PT的变比设置是否正确，确保保护装置的动作可靠。

5.注意测试动作特性：在调试过程中，需要对变组纵差保护装置的动作特性进行测试，包括过电压保护、欠电压保护、不平衡保护等，确保保护装置的各项功能正常。

6.注意设置参数精度：在设置参数时，需要注意参数设置的精度，避免因为参数值设置不准确导致保护装置无法正常工作。

7.调试时要小心谨慎：在调试过程中，要小心谨慎操作，确保操作安全，避免因操作不慎导致事故发生。

8.注意保护与操作的配合：在调试过程中，需要注意保护与操作的配合，在测试保护动作时，要与操作人员密切配合，确保操作的顺利进行。

9.注意记录调试过程：在调试过程中，要及时记录测试数据和结果，包括保护装置的动作时间、动作原因、故障类型等信息，为后续分析和调试提供参考。

总之，变组纵差保护调试是一项十分重要的工作，需要对保护装置的原理和参数设置进行深入了解，熟悉保护装置的工作特性和参数设置，并且在调试过程中要小心谨慎操作，确保调试工作的顺利进行。
