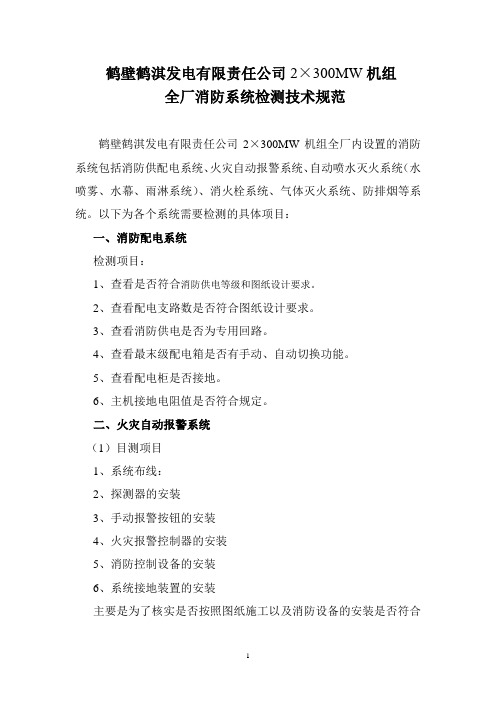

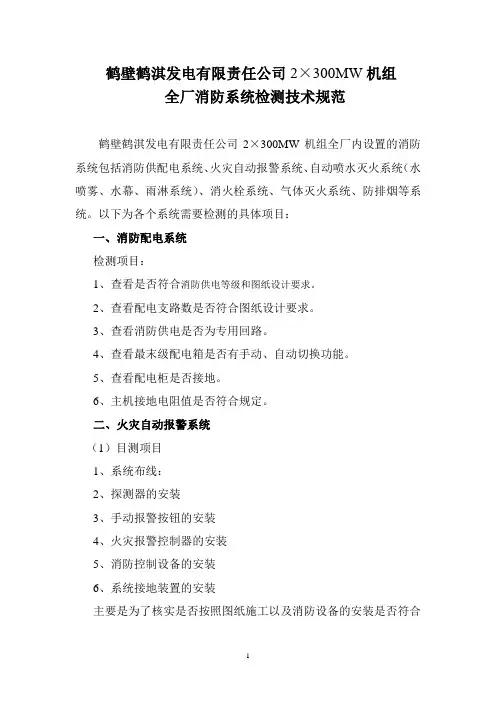

鹤壁鹤淇发电有限责任公司2×300MW机组全厂消防系统检测技术规范鹤壁鹤淇发电有限责任公司2×300MW机组全厂内设置的消防系统包括消防供配电系统、火灾自动报警系统、自动喷水灭火系统（水喷雾、水幕、雨淋系统）、消火栓系统、气体灭火系统、防排烟等系统。
以下为各个系统需要检测的具体项目：一、消防配电系统检测项目：1、查看是否符合消防供电等级和图纸设计要求。
2、查看配电支路数是否符合图纸设计要求。
3、查看消防供电是否为专用回路。
4、查看最末级配电箱是否有手动、自动切换功能。
5、查看配电柜是否接地。
6、主机接地电阻值是否符合规定。
二、火灾自动报警系统（1）目测项目1、系统布线：2、探测器的安装3、手动报警按钮的安装4、火灾报警控制器的安装5、消防控制设备的安装6、系统接地装置的安装主要是为了核实是否按照图纸施工以及消防设备的安装是否符合规范。
具体要求见《火灾自动报警系统设计规范》和《火灾自动报警系统施工及验收规范》（2）试验项目1、火灾自动报警控制主机的主备电切换功能、自检功能等功能的测试。
2、启动手动报警按钮查看主机是否有火警信号，主机是否显示火警的准确地址，卸掉任一手动报警按钮查看主机是否显示有手动报警按钮故障信号并应显示故障的准确位置。
3、使用便携式火灾探测器（感温电缆、感烟探测器、感温探测器）试验器制造一个模拟火警，查看主机是否有火警信号及是否显示火警的准确地址，卸掉任一手动报警按钮查看主机是否显示有探测器的故障信号并应显示探测器故障的准确位置,。
4、消防广播及声光报警器：消防广播的间距应为25米。
在环境噪声大于60dB的场区，声警报器的声压级应高于背景噪声15dB（使用设备为声压计）。
控制室应能远程分层或分区启动声光报警器及消防广播。
5、消防电话：查看重要设备间内是否设置有消防电话分机，消防电话分机是否通话清晰。
6、火灾自动报警系统联动应符合以下要求：声光报警器、消防广播应动作，非消防电源应切除，风机应启动。
润滑密封油系统循环冲洗-修改后目录1、工程概况 ................................................................. 2 2、编制依据 ................................................................. 2 3、冲洗前应具备的条件 ....................................................... 2 4、冲洗前的准备条件 ......................................................... 2 5、冲洗步骤及注意事项 ....................................................... 3 6、取样与检验 ............................................................... 6 7、注意事项 ................................................................. 6 8、所需材料、机械 .......................................... 错误！未定义书签。
9、安全设施、防护用品一览表 ................................ 错误！未定义书签。
10、危险源、危险点分析及控制措施 ........................... 错误！未定义书签。
11、中华人民共和国工程建设标准强制性条文（电力工程部分）执行部分： ...........6 12、防止电力生产事故和二十五项重点要求（简称二十五项反措）部分： ............. 6 13、交底记录(附后) (7)鹤壁鹤淇发电有限责任公司2×660MW机组工程#1机组润滑油密封油系统油循环冲洗方案1、工程概况鹤壁鹤淇发电有限责任公司2×660MW机组，#1机组主要采用大流量冲洗，冲洗的系统包括厂供套装油管路、润滑油输送净化部分管道、发电机密封油系统管道、输送油系统管道以及顶轴油系统管道等。
xx鹤淇发电有限责任公司2x660MW机组磨煤机磨辊套及衬板堆焊技术规范一、工程名称：磨煤机磨辊套及衬板堆焊（离线方式）xx鹤淇发电有限责任公司磨煤机磨辊及磨盘技术数据：磨煤机型号为MPS2xxHP-II，由xx 发电设备总厂生产。
磨辊及磨盘衬瓦均采用堆焊复合方式。
磨辊厚度为1xxmm，其中堆焊层厚度为30～50mm；磨盘衬瓦中部厚度为1xxmm，堆焊厚度50mm—80mm。
矚慫润厲钐瘗睞枥庑赖賃軔朧。
双方责任：招标方责任：（1）负责提供磨辊、磨盘的图纸、原始尺寸。
（2）负责焊丝使用前审核，完工后称重计量工作。
（3）负责工程完工后最终验收。
使用尺寸检查专业工具进行检查、验收。
2、投标方责任：（1）依据工程施工项目，编制施工方案，并报招标方批准。
负责施工人员入场安全教育工作。
（2）负责设备出、入厂工作，配合招标方做好称重工作。
（3）投标方负责提供焊丝原产地证明书及性能检验报告，做好堆焊前的探伤检查工作，堆焊后的硬度测量工作，并提供有法律效力的硬度检测报告。
聞創沟燴鐺險爱氇谴净祸測樅。
（4）投标方应根据施工方案中待检点要求，及时通知甲方负责人进行验收，若甲方不能到场，乙方应提供其他甲方认可的方式进行验收，若未得到甲方同意，擅自施工，后果由乙方负责。
残骛楼諍锩瀨濟溆塹籟婭骒東。
（5）投标方负责磨辊等补焊件的尺寸检查专用工具，并依照施工方案对每个部件进行详细检查、记录，报甲方负责人。
酽锕极額閉镇桧猪訣锥顧荭钯。
技术要求：1、乙方提供焊丝原产地证明书及性能检验报告，并保证堆焊所使用之焊丝在堆焊后耐磨层表面硬度为HRC58-62。
彈贸摄尔霁毙攬砖卤庑诒尔肤。
2、乙方在堆焊过程中采用合理的堆焊规范，保证堆焊之尺寸符合招标方所提供的图纸技术要求。
3、焊条电弧堆焊时宜采用多层多道、分段退焊的方法。
4、堆焊过程中，保证耐磨件的层间温度不超过2xx'C5、修复后的磨辊、衬瓦无气孔、夹渣等焊接缺陷，堆焊层与金属熔接良好，焊道均匀平整，表面成型美观，宏观检查没有明显的凹凸不平，且堆焊后的部位误差在2mm以下。

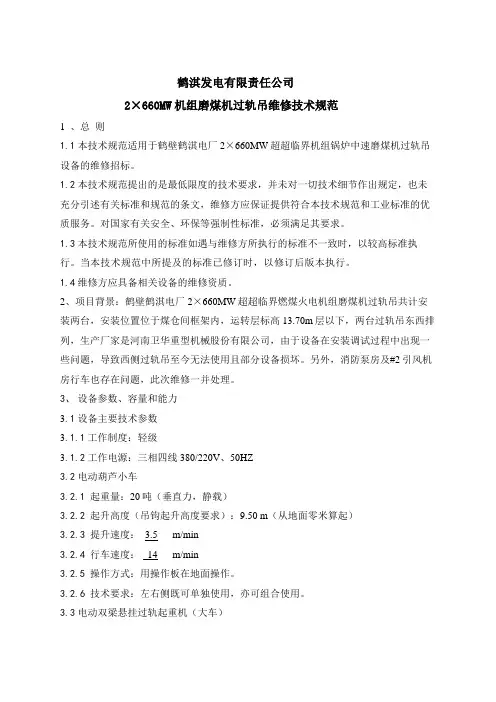

鹤淇发电有限责任公司2×660MW机组磨煤机过轨吊维修技术规范1 、总则1.1本技术规范适用于鹤壁鹤淇电厂2×660MW超超临界机组锅炉中速磨煤机过轨吊设备的维修招标。
1.2本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，维修方应保证提供符合本技术规范和工业标准的优质服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3本技术规范所使用的标准如遇与维修方所执行的标准不一致时，以较高标准执行。
当本技术规范中所提及的标准已修订时，以修订后版本执行。
1.4维修方应具备相关设备的维修资质。
2、项目背景：鹤壁鹤淇电厂2×660MW超超临界燃煤火电机组磨煤机过轨吊共计安装两台，安装位置位于煤仓间框架内，运转层标高13.70m层以下，两台过轨吊东西排列，生产厂家是河南卫华重型机械股份有限公司，由于设备在安装调试过程中出现一些问题，导致西侧过轨吊至今无法使用且部分设备损坏。
另外，消防泵房及#2引风机房行车也存在问题，此次维修一并处理。
3、设备参数、容量和能力3.1设备主要技术参数3.1.1工作制度：轻级3.1.2工作电源：三相四线380/220V、50HZ3.2电动葫芦小车3.2.1 起重量：20吨（垂直力，静载）3.2.2 起升高度（吊钩起升高度要求）：9.50 m（从地面零米算起）3.2.3 提升速度：_3.5___m/min3.2.4 行车速度： _14___m/min3.2.5 操作方式：用操作板在地面操作。
3.2.6 技术要求：左右侧既可单独使用，亦可组合使用。
3.3电动双梁悬挂过轨起重机（大车）3.3.1 起重量：2×20吨3.3.2 两悬挂吊梁间距： 5000mm3.3.3 大车行走速度：～20 m/min3.3.4 大车行走距离（轨道长度）：～70 m3.3.5 操作方式：遥控器+操作板在地面手动操作3.3.6 技术要求：大车左、右侧可分别悬挂3.4 磨煤机侧双梁悬挂过轨行车（小车）3.4.1 起重量：20吨3.4.2 两悬挂吊梁间距：4400 mm3.4.3 行车行走速度：20_m/min3.4.4 行车行走范围：在两台磨煤机中心线间10m范围内移动3.4.5 操作方式：可在磨煤机左、右侧采用操作板在地面手动操作3.4.7 技术要求：左右侧既可单独使用，亦可组合使用。

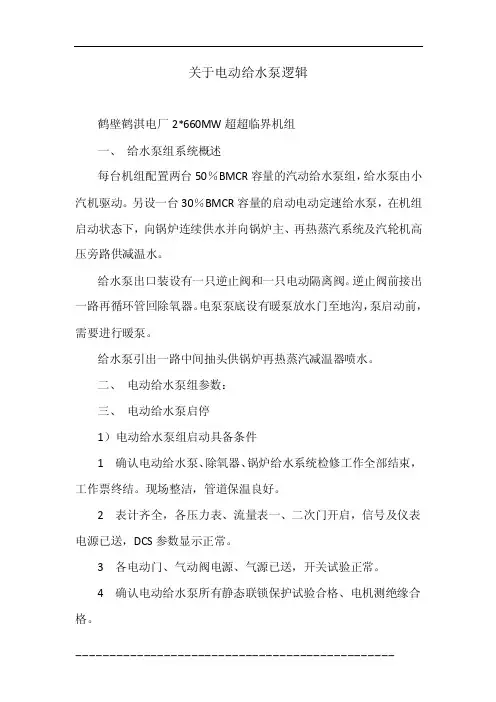

关于电动给水泵逻辑鹤壁鹤淇电厂2*660MW超超临界机组一、给水泵组系统概述每台机组配置两台50％BMCR容量的汽动给水泵组，给水泵由小汽机驱动。
另设一台30％BMCR容量的启动电动定速给水泵，在机组启动状态下，向锅炉连续供水并向锅炉主、再热蒸汽系统及汽轮机高压旁路供减温水。
给水泵出口装设有一只逆止阀和一只电动隔离阀。
逆止阀前接出一路再循环管回除氧器。
电泵泵底设有暖泵放水门至地沟，泵启动前，需要进行暖泵。
给水泵引出一路中间抽头供锅炉再热蒸汽减温器喷水。
二、电动给水泵组参数：三、电动给水泵启停1）电动给水泵组启动具备条件1 确认电动给水泵、除氧器、锅炉给水系统检修工作全部结束，工作票终结。
现场整洁，管道保温良好。
2 表计齐全，各压力表、流量表一、二次门开启，信号及仪表电源已送，DCS参数显示正常。
3 各电动门、气动阀电源、气源已送，开关试验正常。
4 确认电动给水泵所有静态联锁保护试验合格、电机测绝缘合格。
5 开、闭冷水系统投入运行。
6 电泵稀油站油位正常、油质合格，具备投入条件。
2 ）电动给水泵组启动前检查1 检查除氧器水质合格，水位正常，除氧器水箱水温已加热到锅炉上水所需温度。
2 电泵稀油站油位在1/2以上，油质良好，润滑油滤网、冷油器投用正常。
3 启动电泵稀油站一台润滑油泵，检查润滑油压力在0.15MPa 以上，投入备用泵联锁。
检查各轴承油位、油流正常，油系统无漏油。
4 检查给水系统各阀门处于启动前位置。
5 确认循环水、开式冷却水、闭冷水、凝结水系统运行正常。
6 投入冷油器、电机空冷器冷却水。
7 投入给水泵机械密封冷却水，检查冷却水压力、流量正常，无泄漏，注意对机械密封水管路排空气。
8 关闭电泵出口门及所有放水门，开启泵体及给水管路系统放气门，缓慢打开电泵入口电动门，从除氧器注水到电泵出口门，检查系统无泄漏，对系统排空气后关闭放气门，全开电泵进水门。
注意在注水放气期间，除氧器水位保持正常，应多次对密封水回路排空气，同时对主泵进行预暖。
鹤壁鹤淇电厂2×660MW工程汽轮发电机基座脚手架施工方案河南六建建筑集团有限公司鹤壁鹤淇电厂主厂房标段项目部二0一四年5月审批页批准: 年月日审核：年月日编制：年月日专家评审意见表一、工程概述1.1编制目的为确保汽机基座施工用脚手架的安全、实用。
特编制此方案用于脚手架的搭设、日常维护以及拆除的施工。
本方案主要内容包括外内满堂承重脚手架的搭设、汽轮发电机梁底支撑模架以及其他的一些施工操作架。
本方案适用于#1、#2汽轮发电机基座区域所有施工脚手架的搭设。
1.2建设概况：汽轮发电机基座为现浇钢筋混凝土框架结构，中间层标高为6.85m，运转层标高为13.65m。
混凝土浇筑量约4400m3（两个汽机基座的混凝土量）。
汽轮发电机基座位于汽机房内，分#1和#2两个，分别位于汽机房2-8轴和11-17轴交A列和B列之间。
Ⅰ～VI轴线长度为49.795m，汽机基座宽度为14.16m。
50年一遇设计基本风压0.4KN/㎡。
混凝土强度为C35，钢筋为HRB400级，本结构应采用低水化热水泥，混凝土内掺抗裂防水剂，具体参量试验而定。
型钢及钢板Q235B，焊条：Q235B采用E43XX；HRB400采用E55XX。
二次灌浆采用自流、无收缩、早强无机粘结灌浆料，强度大于60MPa。
柱、梁纵向钢筋接头采用直螺纹钢筋接头，接头等级为Ⅰ级。
抗震设防烈度8度，设计基本地震加速度0.263g，框架抗震等级为二级，安全等级为二级，设计使用年限50年，混凝土结构的环境类别为二（b）。
该工程柱截面尺寸信息：Ⅰ轴线2600×2250，Ⅱ轴线2100×2480，Ⅲ轴线2250×2600，Ⅳ轴线2180×2700, Ⅴ轴线2400×2000, VI轴线2400×2000；6.9m层梁截面信息：梁高度均为1250mm,梁宽同柱截面；6.9m层板信息：厚度为650mm；运转层横梁截面信息（宽×高）：Ⅰ轴线2750×2550，Ⅱ轴线3065×2550，Ⅲ轴线2074×3875（变截面且梁中偏离柱1579），Ⅳ轴线2180×5400（直段）+7625（变截面），Ⅴ轴线1259×6676（变截面且上部与下部偏离1579）；A轴纵梁截面信息（宽）×（高）：Ⅰ-Ⅱ轴之间4280×2675，Ⅱ-Ⅲ之间2480×2675，Ⅲ-Ⅳ轴之间3129×2675，Ⅳ-Ⅴ轴之间3129×2675，Ⅴ- Ⅴ轴之间5172×2750；B轴纵梁截面信息（宽）×（高）：Ⅰ-Ⅱ轴之间2880×2675，Ⅱ-Ⅲ之间2480×2675，Ⅲ-Ⅳ轴之间3129×2675，Ⅳ-Ⅴ轴之间3129×2675，Ⅴ- VI轴之间5172×2750；±0.00m相当于绝对标高133.5m。

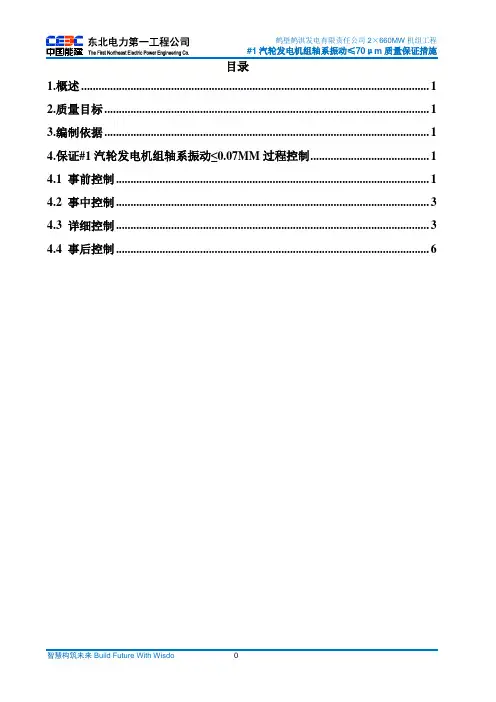

目录1.概述 (1)2.质量目标 (1)3.编制依据 (1)4.保证#1汽轮发电机组轴系振动≤0.07MM过程控制 (1)4.1 事前控制 (1)4.2 事中控制 (3)4.3 详细控制 (3)4.4 事后控制 (6)#1汽轮发电机组轴系振动≤70μm质量保证措施1.概述河南鹤壁鹤淇发电有限责任公司2×660MW机组工程1#机，汽轮机是由东方电气集团东方汽轮机有限公司生产的，型号为NC660-25/600/600型超超临界、一次中间再热、单轴、四缸四排汽、抽汽凝气式汽轮机。
发电机是由东方电气集团东方电机有限公司生产的QFSN-660-2-22B型水-氢-氢冷却，静态励磁发电机，额定功率660MW。
高压转子、中压转子、低压转子是无中心孔合金钢整锻转子。
高压转子带有主油泵叶轮及超速跳闸装置的轴通过法兰螺栓刚性地与高压转子在调端连接在一起，推力盘则是布置在高压转子电端。
所有轴系转子均是通过联轴器刚性联接。
整个轴系由安装在中间轴承箱内的推力轴承定位，并有10个支撑轴承支撑。
2.质量目标2.1总体目标：确保实现“1号汽轮发电机组轴系振动≤70μm”的质量精品项目。
2.2具体目标：一次分项工程验收合格率100%，分项工程优良率≥99%，检验指标达到《验评》标准的优良等级。
2.3成品保护目标：不对汽轮发电机组施工范围内的建筑物及构筑物造成损坏及污染,不在工过程中对汽轮发电机组本身的设备造成损坏及污染。
3.编制依据4.保证#1汽轮发电机组轴系振动≤70μm过程控制4.1 事前控制4.1.1项目组织机构健全4.1.1.1 制定职责权限和相互关系的组织机构图，切实保证各专业人员持证上岗（起重工、吊车司机、钳工、测量人员等）。
4.1.1.2 在组织机构完善的情况下，要把好施工人员的质量关，审查其资质与条件符合要求并认可后方可上岗，特别是对特种作业人员（如焊工、起重工、吊车司机等）资格审查，其承担的工作范围应与证件所规定的范围一致，且证件在有效期内。
鹤壁鹤淇发电有限责任公司2×300MW机组消防系统检测技术规范一．概述鹤壁鹤淇发电有限责任公司2×300MW燃煤发电机组位于鹤壁市山城区新风路1号，装机2×300MW燃煤发电机组。
全厂消防工程由主厂房、集控楼、输煤综合楼、电除尘楼、输煤栈桥、生活消防泵房、油库区、泡沫泵房、仓库、办公楼附属设施等建筑组成。
该工程消防系统设有消火栓系统、自动喷水灭火系统、气体灭火系统、火灾自动报警系统、泡沫灭火系统、防排烟系统及建筑防火工程。
2005年11月2日，全厂消防系统通过河南省公安消防总队专家组验收，所有项目验收合格。
2005年11月29日，鹤壁市消防支队出具该工程消防验收合格报告。
机组投产以来，全厂消防设施运行状况良好，每年均按要求进行年度检测，检测记录完整。
二．检测遵循依据及标准1. 《建设工程消防监督管理规定》（公安部106号令）2. 《建筑消防设施检测技术规程》3. 《DB21-1265建筑工程自动消防设施检测规程》4. 《火灾自动报警系统施工及验收规范》 GB501665. 《自动喷水灭火系统施工及验收规范》 GB502616. 《气体灭火系统施工及验收规范》 GB502637. 《建筑消防设施技术检验规程》 DB41/139三．本次检测服务范围年度检测是建筑使用、管理单位按照相关法律法规和国家消防技术标准，每年度开展的定期功能性检查和测试。
本次检测范围包括全厂消防配电系统、火灾自动报警系统、自动喷水灭火系统（雨淋、水喷雾、水幕）、全厂消火栓系统、气体灭火系统、泡沫灭火系统、防排烟系统以及固定消防设施等。
四．检测要求1. 乙方应结合本技术要求和施工现场实际编制本次消防系统检测的检测方案，作为投标文件的必需部分，检测方案应对检测范围、投入人员数量及技术力量分析、检测方法(步骤)、检测具体过程、检测进度安排、事故预想、危险源、危险点分析、所采取的安全措施等进行详细分析描述。
鹤壁鹤淇发电有限责任公司2×660MW机组气体灭火系统钢瓶检测充装技术规范一．IG541气体概述我公司IG541气体保护区域为主厂房和集控楼热工、电气设备间，共16个保护区，采用有管网形式连接，两个钢瓶间集中存储钢瓶，钢瓶储存压力为15.0Mpa。
1.灭火系统可采取自动控制、电气手动控制、机械应急手动控制三种控制方式。
可以在报警控制器上进行选择“自动”“手动”控制方式。
2.原产品供货单位：四川威特龙消防安全集团股份有限公司3.原施工单位：四川威特龙消防安全集团股份有限公司4.交付使用时间：2015年8月。
5.IG541钢瓶数量：216瓶，七氟丙烷3瓶。
6.IG541钢瓶规格：HMP90/15-WTL，七氟丙烷3瓶。
7.保护区数量：16个8.启动钢瓶数量：32瓶，其中12L的14个，40L的18个；七氟丙烷启动瓶2瓶。
9.启动装置规格：YPD6/80。
10.系统组件介绍10.1气体钢瓶：钢瓶为无缝气瓶，容器阀采用黄铜。
容器阀有气动和机械手动两种打开方式。
10.2启动钢瓶：钢瓶采用无缝气瓶，容器阀采用黄铜。
容器阀有电动启动和手动应急两种启动方式。
10.3单向阀：阀体采用不锈钢制作，耐腐蚀，密封严密，可靠性高。
10.4安全阀：阀体采用不锈钢制作，耐腐蚀，密封严密，可靠性高。
10.5选择阀：可靠性高，并具有气动和机械手动两种打开方式。
二、本次充检必须遵循最新版本的以下技术规范（包括但不限于此）：1. 《惰性气体IG-541灭火系统技术规程》2. 《电力设备典型消防规程》3. 《建筑工程消防设施施工及验收规范》4. 《气瓶安全监察规程》5. 《气体灭火系统施工及验收规范》GB50263-2007三、施工范围及要求1. 本次充检IG541钢瓶数量为216瓶（ZD.R90L），七氟丙烷3瓶，启动钢瓶34瓶（YPD6/80）。
2. 乙方负责钢瓶的标号、记录、拆卸、运输、安装，并对瓶组的安装质量负责，运输和安装过程中确保瓶体不受外表损伤。
鹤壁鹤淇发电有限责任公司（2×660MW机组）全厂水平衡试验项目技术规范书
编制：
审核:
批准:
鹤壁鹤淇发电有限责任公司
2020年5月
资质要求
投标人专项资格要求
1.投标人应具有独立订立合同的法人资格。
有CMA或CNAS资质证书。
2. 应具有完善的质量保证体系，必须持有国家认定的有资质机构颁发的ISO9000系列认证书或等同的质量保证体系认证证书；
3. 投标人应在5年内至少有2项300MW以上机组电厂水平衡测试业绩。
投标人须随投标文件同时提供相关合同的复印件（封面、工程范围、签字页等），以证明投标人满足招标业绩要求。
4.最近三年内没有发生骗取中标、严重违约等行为。
技术规范书
1 .总则
1.1本技术规范适用于鹤壁鹤淇发电有限责任公司（2×660MW机组）全厂水平衡试验项目，水平衡试验结果将为鹤壁鹤淇发电有限责任公司（2×660MW机组）进一步开展全厂节水工作提供基础数据技术依据。
1.2本招标文件提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范。
投标方应保证提供符合本招标文件和相关的国际、国内工业标准的优质服务。
1.3如投标方没有对本招标文件书提出书面异议，招标方则可认为投标方提供的服务完全满足本技术协议的要求。
1.4本招标文件所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。
1.5投标方对报告数据结果负有全部责任。
1.6在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。
1.7 投标方提交的水平衡报告必须通过专家评审（有水利主管部门专家参加）。
2、水平衡试验工作要求
2.1公司用水概况
鹤淇电厂设计以城市中水作为循环水系统补给水源。
水库水可作为循环水系统的应急备用水源。
消防水源采用循环水排污水，脱硫工艺水采用循环水排污水。
全厂水系统包括工业水系统、循环冷却水（含开式水）冷却系统、生活水及生活污水处理系统、闭式冷却水系统、消防水系统、锅炉补给水处理系统、工业废水处理系统、含煤废水系统、含油废水系统、脱硫工艺水及脱硫废水处理系统、热力循环系统。
2.2水平衡试验的目的及原则
2.2.1水平衡试验的目的
河南省水利厅和河南省发改委关于印发《河南省水平衡测试管理办法》的通知（豫水政资【2013】12号）文件明确要求：取用水单位应定期进行水平衡测试，挖掘节水潜力。
凡月用水一万立方米以上的，每三年测试一次。
水平衡测试是以火力发电厂作为一个确定的用水体系，研究火力发电厂水的输入、输出和损失之间的平衡关系。
掌握电厂用水现状和各生产工序用水水量之间的定量关系，制定切实可行的节水措施和规划。
通过水平衡测试，正确地评价鹤壁鹤淇发电有限责任公司的用水水平，制定出合理、先进的单位发电量取水量、补水率等数据参数。
为下一步节水工作确定方向；为制定切实可行的节水技术措施和规划，提供科学依据，使鹤壁鹤淇发电有限责任公司的用水管理更加合理和科学。
同时，按规范要求，定期完成水平衡测试报告，也是满足相关政策规范及水行政主管部门核查，满足评先评优的基本条件。
2.2.2水平衡试验的原则
1.选择在常规工况下进行水平衡测试，保证其真实用水水平。
2.在条件允许情况下，原则上机组运行负荷80%以上进行试验，以保证其真实用水水平。
3.重点设备必测，即与生产有关的用水量较大的管道必须测量且力求准确，相同设备抽样测试。
2.2.3水平衡试验主要技术依据
1.DL/T606.5-2009《火力发电厂水平衡导则》；
2.DL/T783—2018《火力发电厂节水导则》；
3.DL/T712—2010《火力发电厂凝汽器选材导则》；
4.鹤壁鹤淇发电有限责任公司全厂水系统设计资料和图纸；
5.鹤壁鹤淇发电有限责任公司能耗指标等统计数据；
2.3 鹤壁鹤淇发电有限责任公司水量测试工作程序
2.3.1测试工作程序框图
2.3.2水平衡测试条件和内容
1.水平衡测试前的调研、准备工作
调研准备工作是搞好水平衡试验的重要前提，是确定水平衡试验方案的主要依据，主要包括查清全厂各种水源、主要用水设备设施技术参数、排耗水系统设备和设施情况调查、各分系统仪表配备情况、已实现节水技术措施等。
2.水平衡试验方案、内容的确定
根据试验前的调研汇总情况，可根据被测电厂实际情况划分水平衡测试体系，确定测试对象和范围，全厂水系统按系统一般可根据实际情况划分为取水及预处理系统、循环水系统、工业冷却水系统、灰渣水系统、化学除盐水系统、生活用水系统、外排水及污水回用等系统等。
本次水平衡测试的范围为：自取水点至厂区内各生产环节主、辅机设备的取水量、用水量、复用水量（循环水量、串用水量）、排放水量、消耗水量和厂内生活用水量等。
3.测试系统及项目
本次水量测试的主要项目有：（1）中水系统各分支的用水量、排水量、复用水量、循环水量及消耗水量;（2）全厂水系统总取水量、用水量、排水量、复用水量、循环水量及消耗水量;（3）全厂水系统复用水率、循环水率、损失水率、锅炉补水率、除灰系统灰水比等。
(1)用水情况调查（种类、水量）
A．全厂总取水：电厂水源来水总量、工业水总用量，工业废水回收利用总量，深井水总取用量等取用水量。
B．各运行机组的循环冷却水总量，蒸发和风吹损失率、排污率。
C．各运行机组的锅炉汽机辅机设备冷却水，包括磨煤机、一次风机、引风机、送风机、冷油器、水水交换器（闭式水冷却器、真空泵工作水冷却器）、氢气冷却器、给水泵、凝结水泵、循环水泵等辅机设备的冷却水。
D．锅炉补给水处理系统用水：取用工业水总量，补水总量，自用水率。
E．输煤系统用水：喷洒、冲洗总用水，皮带除尘用水及综合利用水。
F．脱硫系统用水。
补充水、排水坑至吸收塔、事故浆夜泵水量。
G．消防系统：总用水量。
⑵排水情况调查（排放方式、排放去向、排放标准、排放量）
A．酸碱废水处理系统排水（再生酸碱废水、脱硫废水、废水清水泵来水、冲车用水）。
B.化学水处理排放废水：中和池排水，滤池排水。
C．工业废水处理站处理水量（煤泥沉淀池排水、生活污水、含油废水处理排放水、主厂房废水、环卫（道路地面喷洒、公用水、主厂房地面冲洗、除灰补充）废水）。
(3)各类指标计算
A.全厂总取水量、总用水量、复用水量、循环水量、消耗水量的测定与计算；
计算全厂复用水率、循环水率、损失水率和循环水浓缩倍率；
C.计算全厂发电耗水量；
2.3.3水平衡试验方法
1.被测系统上有表计的，经过校准并确认指示正确，可直接抄表记录，同时查阅以前的报表记录以供参考。
2.被测系统上无表计，日常运行时需要经常监控的，建议电厂配备必要的水计量关口表计。
如在总取水管、厂区总排水管、生活水泵出口等安装必要的流量计。
3.被测系统上无表计，日常运行时不需要经常监督的，采用便携式超声波流量计测定。
4.被测系统上无表计，不便使用便携式超声波流量计测定的，测定或记录相邻相关系统的流量，计算出所需要的流量数值。
5.明沟、明渠内水量可采用旋桨流速仪进行测定。
6.间断性通水的管、沟，可采用统计间断运行时间，在运行时测量其瞬间流量，然后折算成小时平均流量。
7.流量不稳定且较小可采用容积法，然后折算成小时平均流量。
8.以上方法均难以实施的，根据水泵的额定负荷，通过测定运行电流的方法推算流量。
3、水平衡试验数据整理及试验结果分析
数据整理主要内容包括各分系统至全厂水系统的数据整理、平衡工作；全厂水平衡图的绘制；计算全厂总用水量、复用水量、损耗水量、排放水量、全厂各类用水所占的比率及单位发电量取水量等各类经济指标值。
在符合水平衡试验条件及测试数据准确的前提下，试验结果分析应包括以下2个方面的内容：
a水平衡的不平衡率的计算及不平衡原因分析。
b分析各系统及全厂用水是否合理、有无直排或泄漏。
4、工作进度的安排
1.合同签订生效后7天内提交试验方案；同时投标方在招标方的协助下，
收集与水平衡试验有关的水系统设计资料和图纸；
2.收资结束后一周内完成水系普查，建立水平衡体系，划分水平衡试验范
围和边界，确定试验对象和测试点。
3.水平衡试验工作安排和实施细则的制定。
4.在电厂负荷满足水平衡试验条件一个月内，完成现场各测试点的测试和
数据的整理。
5.现场测试结束后10日内，完成水平衡试的验数据整理、结果分析、用水
水平评价，提出节水建议和措施，并提交“水平衡试验报告”。
5、试验报告移交
试验结束后投标方向招标方提交水平衡试验报告一式10份，包括电子版1套。
