CAD文件瘦身之不择手段

减小cad文件大小的方法
减小CAD文件大小的方法有很多种，下面我将从多个角度来回
答这个问题。

1. 删除不必要的对象和图层，在CAD文件中，可能存在一些不必要的对象和图层，这些对象和图层会增加文件的大小。

你可以仔
细审查文件，删除那些不必要的对象和图层，从而减小文件的大小。

2. 压缩图纸空间，CAD文件中的图纸空间可能包含大量的绘图
信息，你可以尝试压缩图纸空间，删除不必要的绘图内容，或者使
用较小的比例尺来减小文件大小。

3. 使用外部链接和引用，将一些常用的组件或者图形作为外部
链接或引用的方式加入到CAD文件中，可以减小文件的大小，同时
也方便管理和维护这些组件。

4. 使用较小的文件格式，在保存CAD文件时，可以选择较小的文件格式，比如DWG格式相对于DXF格式会占用更小的空间，选择
合适的文件格式也可以减小文件的大小。

5. 清理和优化文件，定期清理和优化CAD文件，删除临时文件、无用的信息和数据，以及进行文件压缩等操作，可以有效减小文件
大小。

6. 使用压缩软件，在将CAD文件传输或者存档时，可以使用压
缩软件对文件进行压缩，减小文件的实际占用空间。

总的来说，减小CAD文件大小的方法包括删除不必要的对象和
图层、压缩图纸空间、使用外部链接和引用、选择较小的文件格式、清理和优化文件，以及使用压缩软件等多种途径。

希望这些方法能
够帮助你减小CAD文件的大小。

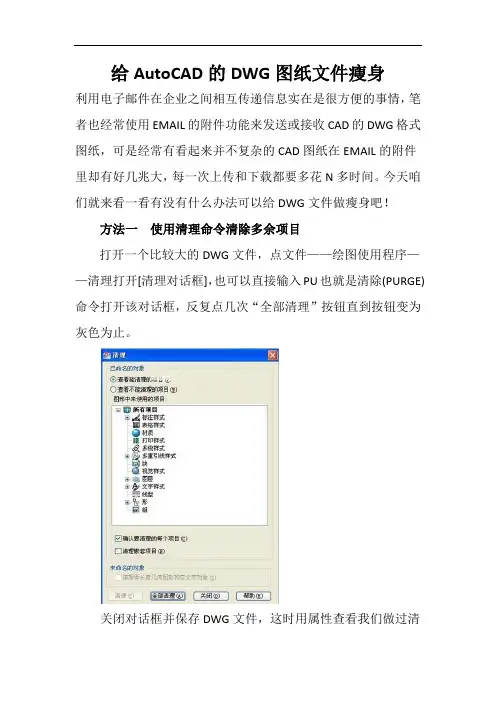

给AutoCAD的DWG图纸文件瘦身利用电子邮件在企业之间相互传递信息实在是很方便的事情，笔者也经常使用EMAIL的附件功能来发送或接收CAD的DWG格式图纸，可是经常有看起来并不复杂的CAD图纸在EMAIL的附件里却有好几兆大，每一次上传和下载都要多花N多时间。

今天咱们就来看一看有没有什么办法可以给DWG文件做瘦身吧！方法一使用清理命令清除多余项目打开一个比较大的DWG文件，点文件——绘图使用程序——清理打开[清理对话框]，也可以直接输入PU也就是清除(PURGE)命令打开该对话框，反复点几次“全部清理”按钮直到按钮变为灰色为止。

关闭对话框并保存DWG文件，这时用属性查看我们做过清理的DWG文件，看看是否已经瘦了许多？清除命令的使用可以把在CAD图形中不出现的项目(如多余的块、空图层等)全部清除，因此可以给DWG文件起到减肥的作用。

方法二使用复制、粘贴命令首先打开我们要做减肥的DWG文件，使用Ctrl+A键选择全部图形，Ctrl+C复制，点文件——新建创建一个新的CAD图纸，在新图纸中使用Ctrl+V粘贴，并用鼠标选择插入点，把新的图纸保存，并与原图纸大小对比，这个减肥的效果一定会出乎你的意料!但是使用这个办法一定要小心，有时会因复制——粘贴产生一些意料之外的错误（我们会在后面介绍《CAD中复制出来的错误》，欢迎关注），所以在新的DWG文件形成之后最好将其与原文件对照审核，确定无误才算给DWG文件瘦身成功。

方法三使用压缩工具压缩这个就不必做详细介绍了，在以上两种办法都没有把DWG 文件做到满意的大小之后再用这个办法吧，WINRAR、WINZIP等就不错。

笔者尝试了一下，一个7M左右的文件经过压缩之后大约不过2M大小，也确实能够为信箱节约不少空间。

只不过在不同的公司之间传递文件最好还是确定一下双方是否有相应的解压缩工具，最好压缩成自解压的可执行文件，可以减少一些不必要的麻烦。

DWG文件瘦身秘诀
对于像市政规划图、建筑结构图这类细节较多，数据量较大的图纸，图纸“肥胖”是最常见的通病，由于图形复杂，重复绘制和修改会造成图纸中包含了大量的无用数据。

当需要将图形文件在互联网上传输，这种“肥胖”所带来的麻烦是显而易见的，本人近来特意琢磨如何为DWG文件“瘦身”，得到经验两条，在此介绍给大家。

方法一：图纸清理工具
1、启动菜单命令（我用的是浩辰CAD 2012）。

2、在弹出的对话框中可以查看可以清理的项目（浩辰CAD 2012界面，其它CAD的界面类似）。

3、单击“清理”或“全部清理”，完成图纸清理。

4、保存图纸，这时你会发现图纸比之前小了，而且这个方法还有一个好处，就是可以避免一些莫名其妙的错误。

方法二：用PURGE命令。

PURGE后会弹出如方法一所示的对话框，可以把图形中没有使用过的块、图层、线型等全部删除，达到减小文件的目的。

如果文件仅用于传送给对方，不考虑后续编辑修改，在使用PURGE命令前可将所对图形剪切到同一个图层上（剪切图形对象会涉及定位问题，如果使用的是浩辰CAD 2012，有专门改变对象图层的工具，非常方便），这样，空图层会全部被清理掉，尽可能精减文件大小。

必要时，可多次交叉使用炸开（X）命令和PURGE命令，最大程度清理图纸。

方法三：用WBLOCK命令。

把文件以外部块的方式写成新的DWG文件，也可以有效精简图纸。

为DWG文件“减肥”由于工作需要，我们经常把大量的Auto－CAD绘制的DWG图形文件作为电子邮件的附件在互联网上传输，为经济快捷起见，笔者近来特意琢磨如何为DWG文件“减肥”，得到经验三条，在此介绍给大家。

Cad设计师方法一：用PURGE命令。

用PURGE命令把图形中没有使用过的块、图层、线型等全部删除，可以达到减小文件的目的。

如果文件仅用于传送给对方看看或是永久性存档，在使用PURGE命令前还可以作如下工作：一、把图形中插入的块炸开，使图形中根本不含有块；二，把线型相同的图层上的元素全部放置在一个图层上，减少图层数量。

这样一来就能使更多的图块、图层成为没有使用的，从而可以被PURGE删除，更加精减文件尺寸。

使用PURGE 命令，用选项All（键入参数a）比较方便。

示例如下：Cad设计师Command:purgePurgeunusedBlocks/Dimstyles/LA yers/LTypes/SHapes/styles/Mlinestyles/All:aNamestopurge<＊>:（直接回车）V erifyeachnametobepurged?（直接回车）Purgeblockcz08?yPurgeblockcz16?yPurgelayerCEN?yPurgelayerHA T?yNounreferencedlinetypesfound.Nounreferencedtextstylesfound.Nounreferencedshapefilesfound.PurgedimensionstyleLEAD?yNounreferencedmlinestylesfound.笔者还发现，连续多次使用PURGE命令，并且每次均用选项All，直至出现如下提示，就已经“减肥”到极点了。

Cad设计师Command:purgePurgeunusedBlocks/Dimstyles/LA yers/LTypes/SHapes/styles/Mlinestyles/All:a Namestopurge<＊>:（直接回车）V erifyeachnametobepurged?（直接回车）Nounreferencedblocksfound.Nounreferencedlayersfound.Nounreferencedlinetypesfound.Nounreferencedtextstylesfound.Nounreferencedshapefilesfound.Nounreferenceddimensionstylesfound.Nounreferencedmlinestylesfound.方法二：程序解决（最好的方法）程序一：炸开当前图中的所有图块Cad设计师(defunT-EXPLODE()(setqS(ssget"X"(list(cons0"INSERT"))))(setqP(sslengths))(setqN0)(setqp(-p1))(while(<=np)(setqnam(ssnamesn))(command"EXPLODE"nam"")(setqn(+n1))))把以上程序加入文件acad.lsp中。
