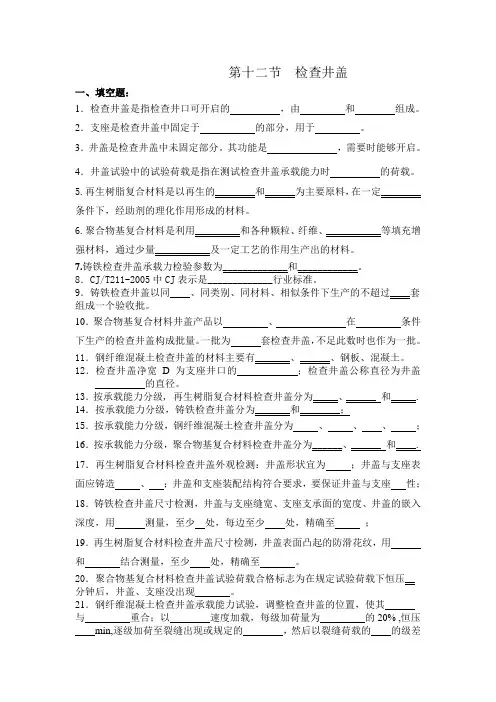

一、填空题

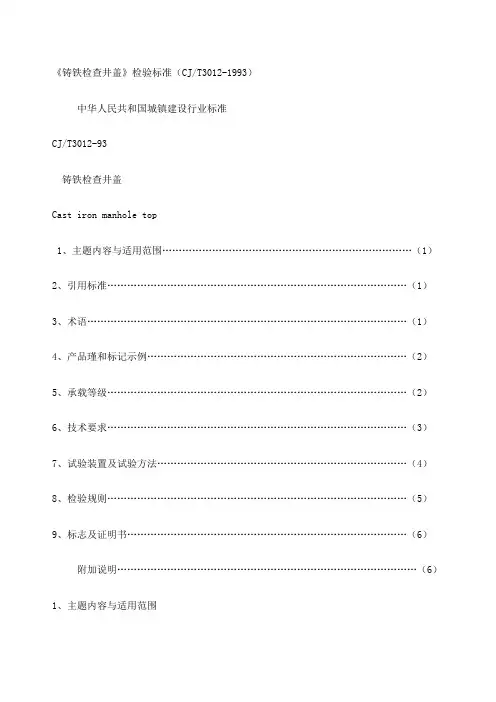

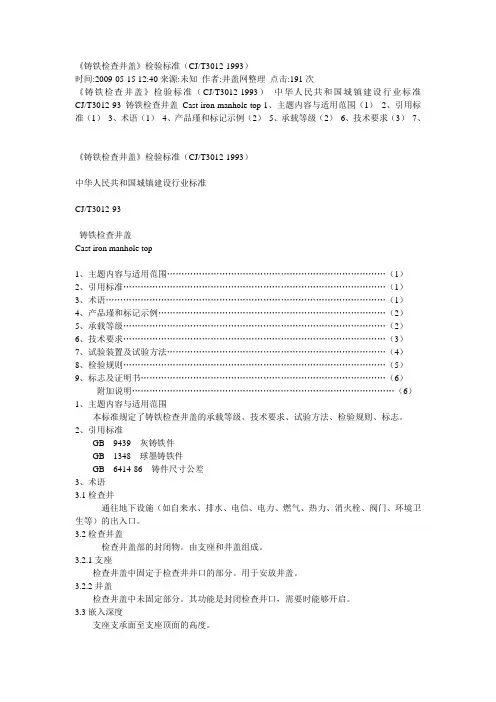

1、CJ/T 3012-1993，其中CJ表示是城市建设行业标准。
2、检查井盖由支座和井盖组成。
3、按承载能力分级，聚合物检查井盖分为重型、普通型和轻型。
4、复合材料检查井盖是指用聚合物作基体材料，加入增强材料、填充料等，通过一定工艺复合而成的检查井盖。
5、支座是检查井盖中固定于检查井井口的部分。
6、按承载能力分级，铸铁检查井盖分为重型和轻型。
7、检查井盖净宽D为支座井口的最大内切圆直径。
8、检查井盖井座净开孔是指检查井井座孔口的最大的内切圆直径。
9、铸铁检查井盖承载力检验参数为残留变形和试验荷载。
10、井盖的功能是封闭检查井口，需要时能够开启。
11、井盖试验中的试验荷载是指在测试检查井盖承载能力时规定施加的荷载。
12、钢纤维混凝土检查井盖承载能力试验，当裂缝宽度达到0.2mm ，读取的荷载值即为裂缝荷载。
13、聚合物基复合材料检查井盖试验荷载合格为在规定试验荷载下恒压 5 min后，井盖、支座没有出现裂纹。
14、再生树脂复合材料检查井盖尺寸检测，井盖表面凸起的防滑花纹，凸起高度不应小于3 mm。
15、按承载能力分级，钢纤维混凝土检查井盖（GB 26537-2011）分为 6 个等级。
二、单选题
1、聚合物基复合材料检查井盖残留变形检验需反复加载至试验荷载的 C 。
A 1/3
B 1/2
C 2/3
D 3/4
2、铸铁检查井盖承载力检验用测力仪器的误差应低于 B 。
A 5%
B 3%
C 2%
D 1%
3、聚合物基复合材料检查井盖以同规格同材料相同条件下生产的不超过 C 套组成一个验收批。
A 100
B 200
C 300
D 500
4、检查井盖净宽D=700mm聚合物基复合材料的检查井盖允许残留变形为B 。
A 0.7
B 1.4
C 2.8
D 7.0
5、聚合物基复合材料检查井盖耐热性能试验的控制温度为 A ℃。
A 80±2
B 70±2
C 60±2
D 50±2
6、铸铁检查井盖以同规格、同类别、同材料相似条件下生产的不超过 A 套组成一个验收批。
A 100
B 200
C 300
D 500
7、检查井盖承载力检验用加载设备所能施加的荷载应不小于 D 。
A 100
B 200
C 500
D 1000
8、聚合物基复合材料检查井盖的复验规则是所抽检的3套样品中有1套不符合承载能力要求时，再抽取 A 套进行该项目试验。
A 3
B 4
C 5
D 6
9、D级钢纤维混凝土检查井盖的破坏荷载不应低于 B MPa。
A 50
B 40
C 30
D 20
10、铸铁检查井盖承载力检验要求加载速度为 B kN/s。
A 0.5～1
B 1～3
C 3～5
D 5～10
三判断题
1、再生树脂复合材料：以再生的热塑性树脂和粉煤灰为主要原料，在一定温度压力条件下，经助剂的理化作用形成的材料。
（√）
2、钢纤维混凝土检查井盖检测标准为：《钢纤维混凝土检查井盖》CJ 121-2000. （×）
3、检查井盖按井盖与支座分别进行承载能力检测。
（×）
4、钢纤维混凝土检查井盖A级适用于机动车行驶、停放的城市道路、公路和停车场。
（×）
5、聚合物基检查井盖不添加金属增强材料。
（×）
6、试验荷载就是在测试检查井盖承载能力时规定施加的荷载。
（√）
7、铸铁检查井盖，直径D为800mm，允许残留变形为1.6cm。
（×）
8、钢纤维混凝土检查井盖直径D为600mm，有允许残留变形技术要求，且为1.2mm。
（×）
9、井盖是检查井盖中未固定部分，其功能是封闭检查井口，需要时能够开启。
（√）
10、钢纤维混凝土检查井盖出厂检验，以同种类、同规格、同材料与配合比生产的500只检查井盖（或500套井盖）为一批。
（√）
11、再生树脂复合材料检查井盖分为轻型、重型、中型。
（×）
12、铸铁检查井盖都适用于机动车行驶、停放的道路、场地。
（×）
四、简答题
1、检查井盖的残留变形如何计算。
答：检查井盖的残留变形是反复5次加载至2/3试验荷载并卸载后所产生的不能恢复的变形。
根据初始值和第五次卸载后的最终值的差别计算。
2、简述产品标记为RJG-1-Z-600代表什么含义。
答：直径为600mm的单层重型再生树脂复合材料检查井盖。
3、简述检查井盖的抽样与检验。
答：从受检批中采用随机抽样的方法抽取5套检查井盖，逐套进行外观质量和尺寸偏差检验。
从受检外观质量和尺寸偏差合格的检查井盖中抽取2套，逐套进行承载能力检验。
