鲁班钢筋2008版ZqZyYykyYyKyZqzy软件初级培训教材上海鲁班软件有限公司2007年5月第一章工程设置1.1 工程设置的整体介绍在新建工程时，需要在工程向导（工程设置）中，根据图纸说明，定义工程的基本情况。

在这里定义的属性项目以及计算规则，将作为工程的总体设置，对以下方面产生影响：(1)新建构件属性的默认设置(2)构件属性的批量修改(3)图元属性的批量修改(4)工程量的计算规则(5)构件法构件的默认设置⑹报表下面，对工程设置中的各项做出说明1.1.1 工程概况如下图，此处填写工程的基本信息，编制信息，这些信息将与报表联动。

编制日期也可通过日历形式填写。

1.1.2计算规则如下图此处进行工程计算规则以及抗震等级等缺省值设置1.1.3 楼层设置如上图1、此处可分层、分构件定义构件的保护层、抗震等级、砼等级，以及对应钢筋的锚固值，并可作修改2、“楼层性质”项目可自定义楼层的附加名称，如上图。

外部显示格式为“楼层名称（楼层性质）”。

例如上图则为：“2层（设备层）”3、次梁、板、基础等非抗震构件一直默认为“非抗震”4、变红项的含义：①抗震等级：与上一步计算规则设置的不同②砼等级：构件与所在楼层的设置的不同③锚固值与规范值不同5、锚固值表格中定义的项目可楼层间复制，如下图1.1.4 计算设置如下图1、图形法中所有构件的计算设置（12.0版只针对图形法构件）2、计算设置中默认设置的各构件的常用设置，可根据工程具体说明修改3、该设置可导出为模板，在其它工程中导入1.1.5搭接设置如下图，可分构件大类、小类，按钢筋的级别与直径范围，对接头类型作整体设置1.1.6箍筋设置如上图，总体设置多肢箍筋的内部组合形式第二章单根法钢筋的计算1、单根法学习：具体操作举例：箍筋，一级钢，直径为10，两个方向长度分别为720mm、320mm（1）点击屏幕上方的“新增钢筋”按钮，出（2）输入钢筋的级别1、直径10，（3）“简图”栏由四位参数组成，第一个参数表示折数，第二个参数表示弯勾个数，后两位数表示序号。

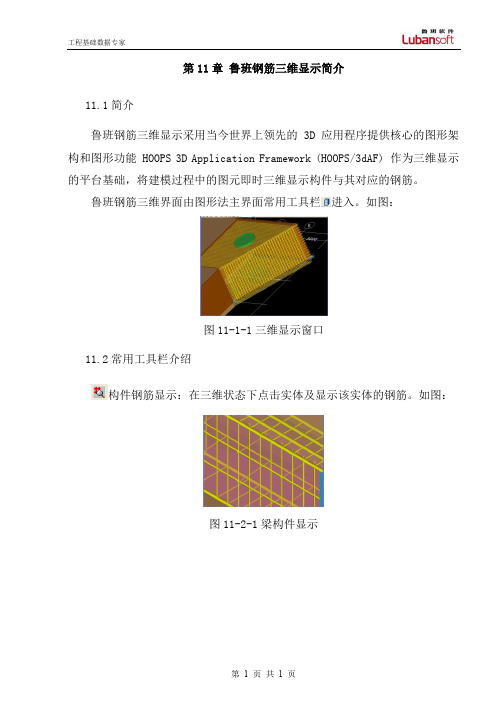

第11章鲁班钢筋三维显示简介11.1简介鲁班钢筋三维显示采用当今世界上领先的 3D 应用程序提供核心的图形架构和图形功能 HOOPS 3D Application Framework (HOOPS/3dAF) 作为三维显示的平台基础，将建模过程中的图元即时三维显示构件与其对应的钢筋。

鲁班钢筋三维界面由图形法主界面常用工具栏进入。

如图：图11-1-1三维显示窗口11.2常用工具栏介绍构件钢筋显示：在三维状态下点击实体及显示该实体的钢筋。

如图：图11-2-1梁构件显示图11-2-2 放坡承台钢筋三维令来进行屏幕内容的移动，相当于按住鼠标中间滚轮，左右移动。

自由缩放：点中命令后用按住鼠标左键上下移动实时缩放。

构件旋转：可以使用此命令，来完成图形的旋转。

放大：当图形太小无法看清楚时，左键点击此按钮，图形会按比例逐渐放大，相当于鼠标中间滚轮向上滚动。

图形会按比例逐渐缩小，相当于鼠标中间滚轮向下滚动。

按住鼠标左键拖拉画矩形，以框选的方式来放大选中的区域。

11-2-3。

图11-2-3 三维构件显示控制提示：不需要显示的构件不勾选。

三维视图选择：提示：可以选择不同楼层显示类型。

构件属性显示点击命令后，左键选择构件弹出如图11-2-4。

图11-2-4图11-2-4中可以查看当前选择的构件的属性，属性为图形法构件属性定义中的参数。

色重复，方便三维的查看，如图11-2-5与图11-2-6。

图11-2-5图11-2-6三维贴图：贴图功能，可选择轮廓线、贴图，也可以自定义贴图颜色。

如图11-2-7图11-2-711.3三维显示支持构件（1）所有构件支持实体三维显示（2）支持钢筋三维显示：框架柱、暗柱、人防柱、自适应暗柱、柱帽、剪力墙、人防墙、板筋、弧形板筋,圆形板筋，框架梁、次梁、基础梁，基础次梁，集水井、排水沟、板，板带，筏板筋，独立基础，承台，条形基础，如下图：图11-3-1梁钢筋显示图11-3-2墙钢筋显示图11-3-3板筋三维显示图11-3-4板洞钢筋三维显示图11-3-5板带钢筋三维提示：板带包括基础板带和楼层板带。

内容提要1．命令使用介绍当您第一次打开鲁班钢筋这一软件时，对软件的界面您多少有些陌生，因此本章将对软件的界面进行详细介绍。

同时也请您注意状态条中有关选中命令的较详细的提示，这将对您的正确操作有一定帮助。

4.1主窗体图4-1主界面如图4-1所时，软件界面主要划分为6大功能区域。

a)主菜单：显示所有操作命令b)工具栏，最常用的操作命令c)构件管理栏：将整个工程中的楼层构件以树状结构组织起来，便于管理及汇总。

d)钢筋列表栏：表格法、构件法或图形法所产生的各种形式的钢筋的相关参数，如根数、重量等。

e)钢筋图库：用以选择钢筋简图的样式。

f)钢筋参数栏：钢筋的各段长度及折角角度。

鲁班钢筋界面虽然简单，但通过单选按钮、多选钮、下拉列表、操作向导等形式的组合，可以产生强大的功能。

本书从第六章将逐步加以介绍。

本节我们主要讲解主菜单的使用及工具栏的相关命令。

其他功能区将在第五章5.2节及第六章6.1、6.3、6.4中详细讲解。

4.2 主菜单4.2.1 [文件]菜单如图4-2所示[文件]菜单中所含命令：4-2 [文件]菜单1）新建：采用默认的工程参数建立钢筋文件，需要通过“工具>缺少设置”来进行想的参数的设置；2）新建工程向导：如同一个向导，按照其指定的步骤来设置工程参数以建立工程文件；3）打开：打开尚未完成或已经完成的钢筋工程文件。

4）保存：新建工程后，必须执行保存命令才真正建立工程文件，并将您的操作结果更新到磁盘文件上。

如果用户的工程文件没有起名（即从来没有保存过），软件将每隔10分钟提醒用户一次。

为了数据的安全，您应经常执行保存命令，在断电、非法操作或系统错误时将最大程度减少您的数据损失。

快捷键操作为Ctrl+S，本软件每隔5分钟将自动保存一次已有有效工程名称的文件。

5）另存为：若工程文件未命名时，执行该命令时相当于[保存]命令。

若当前文件已执行[保存]命令，则执行该命令，相当于新增一个和当前文件完全相同的新文件；6）输出报表：执行该命令后会让您选择输出当前节点的哪一种钢筋表，并弹出“另存为”窗体，可以重新定位保存的路径，需要输入文件名。
