欧姆表测量电阻资料

欧姆表测电阻的原理及应用1. 引言欧姆表是一种常见的电器测量工具，用于测量电路中的电阻。

在电子领域中，了解欧姆表的原理及应用非常重要。

本文将介绍欧姆表测电阻的原理，并探讨其在实际应用中的重要性。

2. 欧姆表的原理欧姆表的原理基于欧姆定律。

欧姆定律指出，电流通过一段电阻的大小与通过该电阻的电压成正比。

根据这个定律，我们可以使用欧姆表来测量电路中的电阻。

欧姆表通过内部电路产生一个已知电流，并将其通过待测电阻。

通过测量在待测电阻两端的电压，欧姆表可以计算出电阻的大小。

欧姆表通常具有一个显示屏幕，用于显示测量结果。

3. 欧姆表的应用欧姆表在电子工程中起着重要的作用，以下是一些常见的应用示例：3.1 电路故障排查当一个电路出现故障时，欧姆表可以用来确定电路中的问题所在。

通过测量电路中各个元件的电阻，可以找到可能存在的故障点。

例如，当测量到一个电阻值为无穷大或接近无穷大时，可以判断该元件可能出现开路故障。

3.2 电路设计和测试在电路设计和测试阶段，欧姆表可用于测量电路中的各个元件的电阻值。

这对于验证设计的准确性以及确保元件工作在正常范围内非常重要。

同时，测量电阻还可以帮助设计人员选择合适的电阻值，以满足电路设计要求。

3.3 电阻器校准欧姆表还可以用于电阻器的校准。

电阻器是一种常见的元件，用于调整电路中的电阻值。

通过使用欧姆表测量电阻器的实际电阻值，可以进行校准以确保准确和一致性。

3.4 电子教育和实验欧姆表是一个非常有用的工具，用于电子教育和实验。

它可以帮助学生理解欧姆定律，并通过测量电阻值来验证实验结果。

同时，欧姆表还可以用于构建简单的电子电路，帮助学生掌握电路原理和电阻计算方法。

4. 注意事项在使用欧姆表测量电阻时，我们需要注意以下几点：•在测量前，确保电路已经断开，以避免对测量结果产生干扰。

•使用正确的量程和测量模式，以确保测量结果的准确性。

•在测量过程中，注意测量引线的接触是否良好，以避免测量误差。

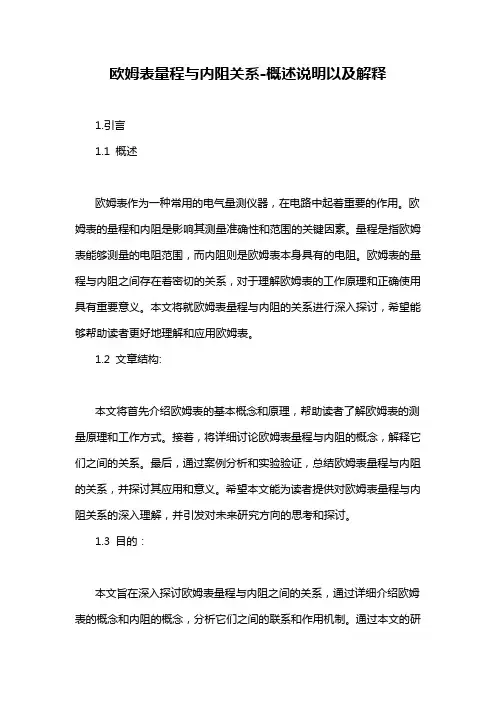

欧姆表量程与内阻关系-概述说明以及解释1.引言1.1 概述欧姆表作为一种常用的电气量测仪器，在电路中起着重要的作用。

欧姆表的量程和内阻是影响其测量准确性和范围的关键因素。

量程是指欧姆表能够测量的电阻范围，而内阻则是欧姆表本身具有的电阻。

欧姆表的量程与内阻之间存在着密切的关系，对于理解欧姆表的工作原理和正确使用具有重要意义。

本文将就欧姆表量程与内阻的关系进行深入探讨，希望能够帮助读者更好地理解和应用欧姆表。

1.2 文章结构:本文将首先介绍欧姆表的基本概念和原理，帮助读者了解欧姆表的测量原理和工作方式。

接着，将详细讨论欧姆表量程与内阻的概念，解释它们之间的关系。

最后，通过案例分析和实验验证，总结欧姆表量程与内阻的关系，并探讨其应用和意义。

希望本文能为读者提供对欧姆表量程与内阻关系的深入理解，并引发对未来研究方向的思考和探讨。

1.3 目的：本文旨在深入探讨欧姆表量程与内阻之间的关系，通过详细介绍欧姆表的概念和内阻的概念，分析它们之间的联系和作用机制。

通过本文的研究，旨在帮助读者更好地理解欧姆表的使用原理，提高实验测量的准确性，以及为相关领域的研究和应用提供有益的参考。

通过探究欧姆表量程与内阻关系，将有助于拓展我们对电学测量的认识，促进科学研究和技术应用的发展。

2.正文2.1 欧姆表简介欧姆表，又称电阻计，是一种用于测量电阻值的仪器。

它通过将被测电阻与已知电阻相连，利用电流、电压和欧姆定律来计算未知电阻的数值。

欧姆表通常采用电动机构或电子元件对电阻进行测量。

欧姆表的基本原理是通过测量电流和电压，根据欧姆定律来计算电阻值。

当欧姆表连接在一个电路中时，它会产生一个电流，该电流通过待测电阻产生一个电压降。

测量仪器会同时记录电流和电压的数值，然后通过欧姆定律R=V/I，即电阻等于电压与电流的比值，来计算出待测电阻的数值。

欧姆表广泛应用于电子、电气、通信等领域，是工程师和技术人员在设计和维护电路时的重要工具。

欧姆表不仅可以测量固定电阻值的元件，还可用于测量半导体器件、电线和接头的电阻值，帮助工程师查找故障和优化电路设计。

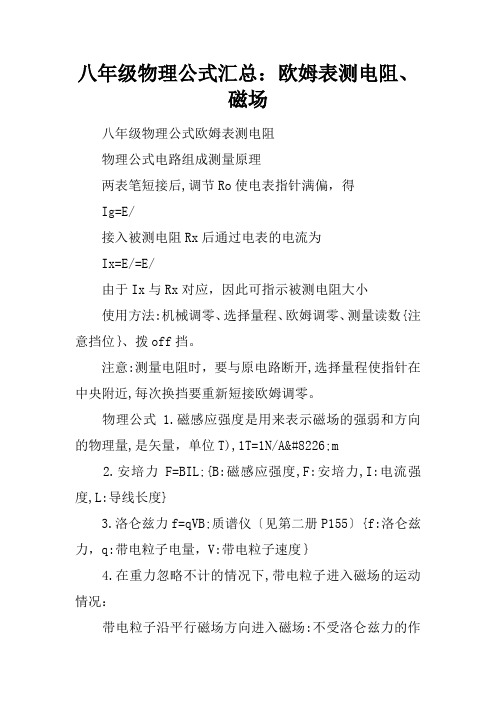

八年级物理公式汇总：欧姆表测电阻、
磁场
八年级物理公式欧姆表测电阻
物理公式电路组成测量原理
两表笔短接后,调节Ro使电表指针满偏，得
Ig=E/
接入被测电阻Rx后通过电表的电流为
Ix=E/=E/
由于Ix与Rx对应，因此可指示被测电阻大小
使用方法:机械调零、选择量程、欧姆调零、测量读数{注意挡位｝、拨off挡。

注意:测量电阻时，要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零。

物理公式 1.磁感应强度是用来表示磁场的强弱和方向的物理量,是矢量，单位T),1T=1N/A•m
2.安培力F=BIL;{B:磁感应强度,F:安培力,I:电流强度,L:导线长度}
3.洛仑兹力f=qVB;质谱仪〔见第二册P155〕{f:洛仑兹力，q:带电粒子电量，V:带电粒子速度｝
4.在重力忽略不计的情况下,带电粒子进入磁场的运动情况：
带电粒子沿平行磁场方向进入磁场:不受洛仑兹力的作
用,做匀速直线运动V=V0
带电粒子沿垂直磁场方向进入磁场:做匀速圆周运动,规律如下a)F向=f洛=mV2/r=mω2r=mr2=qVB;r=mV/qB;T=2πm/qB;运动周期与圆周运动的半径和线速度无关,洛仑兹力对带电粒子不做功;©解题关键:画轨迹、找圆心、定半径、圆心角。

注：
安培力和洛仑兹力的方向均可由左手定则判定，只是洛仑兹力要注意带电粒子的正负;
磁感线的特点及其常见磁场的磁感线分布要掌握〔见图及第二册P144〕;其它相关内容：地磁场/磁电式电表原理〔见第二册P150〕/回旋加速器〔见第二册P156〕/磁性材料。

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+R X）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3） （1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

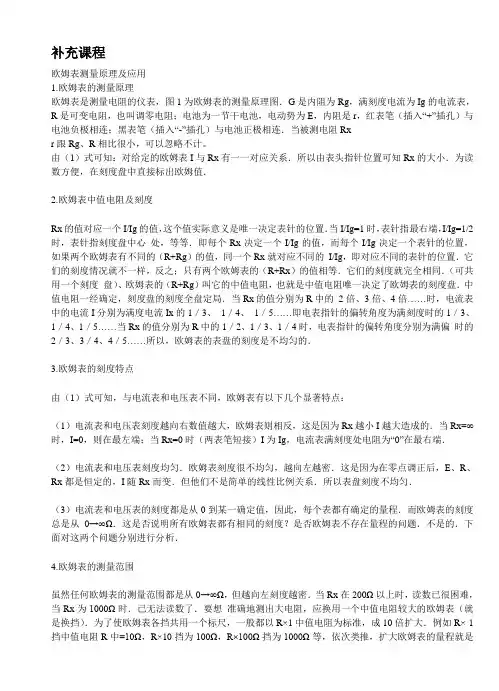

补充课程欧姆表测量原理及应用1.欧姆表的测量原理欧姆表是测量电阻的仪表，图1为欧姆表的测量原理图．G是内阻为Rg，满刻度电流为Ig的电流表，R是可变电阻，也叫调零电阻；电池为一节干电池，电动势为E，内阻是r，红表笔（插入“+”插孔）与电池负极相连；黑表笔（插入“-”插孔）与电池正极相连．当被测电阻Rxr跟Rg、R相比很小，可以忽略不计。

由（1）式可知：对给定的欧姆表I与Rx有一一对应关系．所以由表头指针位置可知Rx的大小．为读数方便，在刻度盘中直接标出欧姆值．2.欧姆表中值电阻及刻度Rx的值对应一个I/Ig的值，这个值实际意义是唯一决定表针的位置．当I/Ig=1时，表针指最右端，I/Ig=1/2时，表针指刻度盘中心处，等等．即每个Rx决定一个I/Ig的值，而每个I/Ig决定一个表针的位置，如果两个欧姆表有不同的（R+Rg）的值，同一个Rx就对应不同的I/Ig，即对应不同的表针的位置．它们的刻度情况就不一样，反之；只有两个欧姆表的（R+Rx）的值相等．它们的刻度就完全相同．（可共用一个刻度盘）、欧姆表的（R+Rg）叫它的中值电阻，也就是中值电阻唯一决定了欧姆表的刻度盘．中值电阻一经确定，刻度盘的刻度全盘定局．当Rx的值分别为R中的2倍、3倍、4倍……时，电流表中的电流I分别为满度电流Ix的1／3、1／4、1／5……即电表指针的偏转角度为满刻度时的1／3、1／4、1／5……当Rx的值分别为R中的1／2、1／3、1／4时，电表指针的偏转角度分别为满偏时的2／3、3／4、4／5……所以，欧姆表的表盘的刻度是不均匀的．3.欧姆表的刻度特点由（1）式可知，与电流表和电压表不同，欧姆表有以下几个显著特点：（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端．（2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系．所以表盘刻度不均匀．（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程．而欧姆表的刻度总是从0→∞Ω．这是否说明所有欧姆表都有相同的刻度？是否欧姆表不存在量程的问题．不是的．下面对这两个问题分别进行分析．4.欧姆表的测量范围虽然任何欧姆表的测量范围都是从0→∞Ω，但越向左刻度越密．当Rx在200Ω以上时，读数已很困难，当Rx为1000Ω时．已无法读数了．要想准确地测出大电阻，应换用一个中值电阻较大的欧姆表（就是换挡）．为了使欧姆表各挡共用一个标尺，一般都以R×1中值电阻为标准，成10倍扩大．例如R× 1挡中值电阻R中=10Ω，R×10挡为100Ω，R×100Ω挡为1000Ω等，依次类推，扩大欧姆表的量程就是扩大欧姆表的总内阻，实际是通过欧姆表的另一附加电路来实现5.欧姆表的示值误差对分度均匀的电流表和电压表．示值越大则相对误差越小，对欧姆表的总内阻等于标尺的中值电阻R 中时，用微分法可导出△R/R=（△x/L）[（R中-R）2/（R中×R）+4].（2）（2）式中字母表示意义如图2所示。

欧姆表知识点高三欧姆表，也被称为电阻表，是一种常见的电子测量仪器，用于测量电阻的大小。

在高中物理学中，学生们通常会学习欧姆表的使用和相关的知识点。

本文将介绍一些高三学生需要了解的关于欧姆表的知识点。

一、欧姆表的基本原理欧姆表是利用电流和电阻之间的关系来测量电阻的仪器。

它根据欧姆定律进行测量，即电流与电阻成正比。

当连接欧姆表时，电阻会导致电流的流动受阻，从而产生一个测量数值。

二、欧姆表的使用方法1. 测量电阻时，需要将被测量的电阻器件与欧姆表连接成一个电路。

一般情况下，将欧姆表的红色测量线连接到被测量电阻的一端，将黑色测量线连接到另一端。

2. 在连接电路之前，确保电源已经关闭或断开，以避免发生电流过大的危险。

3. 连接电路后，打开电源开关，等待欧姆表显示一个稳定的数值。

注意，电阻值通常用单位欧姆（Ω）表示。

4. 在读取电阻值时，应注意欧姆表的量程。

量程是指仪器所能测量的最大电阻值区间。

如果被测电阻值超出了欧姆表的量程范围，需要调整量程或使用更高量程的欧姆表。

三、欧姆表的注意事项1. 在测量电阻时，要确保电路中没有其他电源或元件，以免干扰测量结果。

2. 欧姆表的测量精度取决于仪器的质量和使用方法。

正确使用欧姆表并仔细读取数值是保证测量准确性的关键。

3. 在使用欧姆表前，应检查仪器的电池电量或电源连接是否正常。

电量不足或电源连接不良可能导致仪器显示错误的数值。

4. 在进行多次测量时，应注意让欧姆表有足够的时间稳定，避免因测量过快而导致的不准确结果。

五、应用领域和意义欧姆表广泛应用于电子工程、电路设计、电气维修等领域。

通过测量电阻值，可以判断电路中电子元件的工作状态和连接是否正确。

使用欧姆表可以帮助学生理解电阻与电流之间的关系，并进一步应用于求解电路问题。

对高三学生而言，熟练掌握欧姆表的使用方法和相关知识点是学习物理的重要基础。

在实验课程和理论课程中，学生需要运用欧姆表进行电阻的测量和实验验证，加深对电路和电子元件的理解。

低阻值欧姆表1. 介绍低阻值欧姆表是一种用于测量电路中较小电阻值的仪器。

它能够提供精确的测量结果，并广泛应用于电子、通信、仪器仪表等领域。

2. 原理低阻值欧姆表基于欧姆定律进行测量，即 V = I * R，其中 V 表示电压，I 表示电流，R 表示电阻。

通过测量已知电流下的电压或已知电压下的电流，可以计算出待测电阻的数值。

低阻值欧姆表采用四线法进行测量，以消除测试引线的电阻对测量结果的影响。

四线法由两根探头和两根引线组成。

其中一对探头用于施加已知的电流或电压，另一对探头用于测量相应的电压或电流。

3. 结构和工作原理低阻值欧姆表通常由以下几个主要部分组成：3.1 激励源激励源是提供给待测物体施加已知激励信号（如恒定直流电流或电压）的部分。

它通常由一个稳定的电源和一个精确的调节电路组成，以确保施加的激励信号具有稳定性和准确性。

3.2 电流或电压测量部分该部分用于测量待测物体上产生的电流或电压。

它通常包括一个高精度的差分放大器和一个模数转换器（ADC），用于将测量到的模拟信号转换为数字信号。

3.3 控制和显示部分控制和显示部分用于控制测量过程并显示结果。

它通常包括一个微处理器、按键、液晶显示屏等，用于接收用户输入、计算测量结果并将其显示出来。

3.4 校准部分校准部分用于校准仪器，以确保测量结果的准确性。

它通常包括一个标准电阻或标准电流源，并通过与待测物体进行比较来确定仪器的误差，并进行相应的修正。

4. 使用方法使用低阻值欧姆表进行测量时，需要按照以下步骤进行操作：1.将待测物体与低阻值欧姆表连接。

使用四线法连接，以消除测试引线的电阻对测量结果的影响。

2.根据待测物体的特性选择合适的测量模式（电流测量或电压测量）。

3.如果需要，使用校准部分对仪器进行校准，以确保测量结果的准确性。

4.施加已知激励信号，并等待稳定后进行测量。

根据测量结果计算出待测物体的电阻值。

5.如果需要，可以将测量结果保存或导出到计算机或其他设备中进行进一步分析和处理。

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识，并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一.欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E,内阻为r。

欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻RX时，由闭合电路欧姆定律可知：I = E/ ( R+Rg+Rx+) = E/ ( R内+R<)由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2.使用注意事项：(1)欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

(2)多用表上的红黑接线柱，表示+、一两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

(3)测量电阻时，每一次换档都应该进行调零(4)测量时，应使指针尽可能在满刻度的中央附近。

(一般在中值刻度的1/3区域)电涼表内接 (5) 测量时，被测电阻应和电源、其它的元件断开。

(6) 测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二•伏安法测电阻1. 原理：根据部分电路欧姆定律。

2. 控制电路的选择控制电路有两种： 一种是限流电路另一种是分压电路。

(如图3)(1) 限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量； 一般 在两种控制电路都可以选择的时候，优先考虑限流电路。

欧姆表测电阻原理欧姆表是一种用来测量电阻的仪器，它利用欧姆定律来进行测量。

欧姆定律是指在恒定温度下，电流与电压成正比，而电阻则是电压和电流的比值。

因此，欧姆表通过测量电流和电压的数值，就可以计算出电阻的数值。

在本文中，我们将详细介绍欧姆表测电阻的原理和方法。

首先，要使用欧姆表测量电阻，需要将欧姆表的测量范围设置在待测电阻的合适范围内。

如果电阻值过大或过小，都会导致测量结果不准确。

因此，选择合适的测量范围是非常重要的。

接下来，将欧姆表的两个探针分别接在待测电阻的两端。

在接线完成后，欧姆表会显示出电阻的数值。

这个数值就是待测电阻的电阻值。

需要注意的是，在测量电阻时，电路必须是断开的状态，否则会影响测量结果。

在实际测量中，有时会遇到测量不准确的情况，这可能是由于电路接触不良、探针损坏或者电阻本身出现问题。

因此，在测量前要确保电路连接良好，探针无损坏，并且对欧姆表进行校准，以确保测量结果的准确性。

除了直接测量电阻值外，欧姆表还可以用来判断电阻的连接状态。

当欧姆表显示无穷大时，表示电路中没有连接任何电阻；当欧姆表显示为零时，表示电路中存在短路。

这些信息对于排除电路故障非常有帮助。

总之，欧姆表是一种非常常用的测量电阻的工具，它利用欧姆定律来进行测量，通过测量电流和电压的数值来计算出电阻的数值。

在使用欧姆表测量电阻时，需要注意选择合适的测量范围，确保电路连接良好，并对欧姆表进行校准，以确保测量结果的准确性。

同时，欧姆表还可以用来判断电阻的连接状态，对于排除电路故障非常有帮助。

希望本文能够帮助您更好地理解欧姆表测电阻的原理和方法。

实验：《电阻的测量》归纳电阻的测量是恒定电路问题中的重点，也是学生学习中的难点，这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活使用电阻测量的方法，从而提升学生的综合分析问题、解决问题的水平。

一．欧姆表测电阻1、结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+RX）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存有一一对应的关系，即测出相对应的电流，就可算出相对应的电阻，这就是欧姆表测电阻的基本原理。

2．注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该实行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。

二．伏安法1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节能；一般在两种控制电路都能够选择的时候，优先考虑限流电路。

（2）分压电路是将电源和可变电阻的总值串联起来，再从可变电阻的两个接线柱引出导线。
