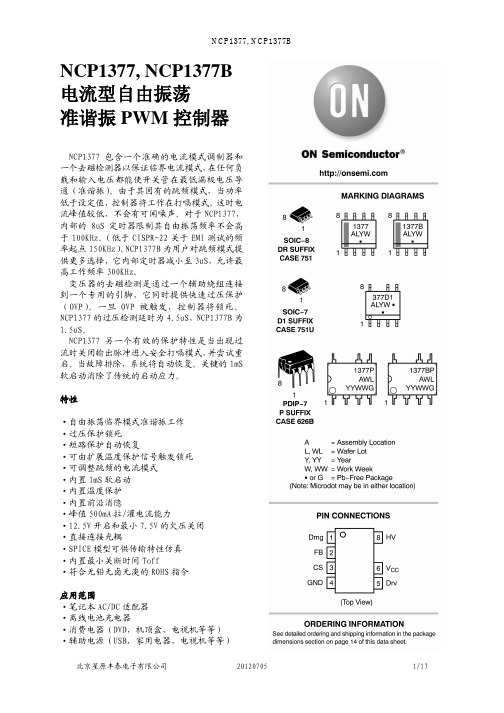

中文NCP1377, NCP1377B
NCP1377, NCP1377B 电流型自由振荡准谐振PWM控制器NCP1377包含一个准确的电流模式调制器和一个去磁检测器以保证临界电流模式，在任何负载和输入电压都能使开关管在最低漏极电压导通（准谐振）。
由于其固有的跳频模式，当功率低于设定值，控制器将工作在打嗝模式。
这时电流峰值较低，不会有可闻噪声。
对于NCP1377，内部的8uS定时器限制其自由振荡频率不会高于100KHz。
（低于CISPR-22关于EMI测试的频率起点150KHz）。
NCP1377B为用户对跳频模式提供更多选择，它内部定时器减小至3uS，允许最高工作频率300KHz。
变压器的去磁检测是通过一个辅助绕组连接到一个专用的引脚，它同时提供快速过压保护（OVP）。
一旦OVP被触发，控制器将锁死。
NCP1377的过压检测延时为4.5uS，NCP1377B为1.5uS。
NCP1377另一个有效的保护特性是当出现过流时关闭输出脉冲进入安全打嗝模式，并尝试重启。
当故障排除，系统将自动恢复。
关键的1mS 软启动消除了传统的启动应力。
特性·自由振荡临界模式准谐振工作·过压保护锁死·短路保护自动恢复·可由扩展温度保护信号触发锁死·可调整跳频的电流模式·内置1mS软启动·内置温度保护·内置前沿消隐·峰值500mA拉/灌电流能力·12.5V开启和最小7.5V的欠压关闭·直接连接光耦·SPICE模型可供传输特性仿真·内置最小关断时间Toff·符合无铅无卤无溴的ROHS指令应用范围·笔记本AC/DC适配器·离线电池充电器·消费电器（DVD，机顶盒，电视机等等）·辅助电源（USB，家用电器，电视机等等）引脚功能描述脚 符号 功能 描述1 DMG 去磁检测器和过压保护 此引脚连接一个辅助的回扫信号确保电流的不连续并提供一个7.2V 的过压保护点。
UCC3895
更新观念用新技术设计最优秀的电源从2003年以来，电源控制IC展示出了全新的面貌。
新的隔离控制IC达100余款，非隔离DC/DC达几百款。
但是我们国内的技术还是老面孔。
工程师选用的还是十几，二十年前的老式IC，电路模式仍旧是老样子。
我在这里给出几个最新的例子，看看现在的技术进步。
1，两相交错式PFC控制, UCC28060和UCC28070。
先看看UCC28060组成的300W的CRM的PFC电路，有效地减小了输出电压的纹波，减小了输入端的峰值电流，减小了EMI的强度，提高了效率。
再看看UC28070组成的1200W的CCM的大功率PFC电路，输入可以采用600W的EMI滤波电路，升压电感的感量比单相的小两倍，输出电容的容量可以小一半，输出纹波小一半，效率提高大约0.4 -0.5% 。
采用无整流桥的PFC电路在低端AC电压115V输入时提高效率约1%。
而且解决了EMI的问题。
下面是NCP1653控制的EMI过关的无桥PFC电路。
再看看NCP1606控制的小功率CRM方式的最新的PFC电路，多么简单！再看看ICE1PCS01控制的CCM的PFC电路，外围元件简化了多少！2, 反激变换器采用准谐振有高压起动源的NCP1337 比采用UC3842的电路简单，易于控制，转换效率高，EMI强度低。
高压起动源直接接在高压输入端，光耦直接接到IC的端子，不再处理放大器的补偿，前沿消隐做在IC内部，IC外部只有电流取样。
有关UC3842的应用电路太多了，看看起动电路，放大器补偿电路，占空比超过50%时另外加入的斜率补偿电路，就知道NCP1337应用起来简单多少了。
如果是DC/DC的应用，可以选择LTC3803，下面是LTC3803的应用电路。
其外部只有6个引脚，几乎无须调试，设计好变压器就可以了。
输入输出之间加入光耦隔离也很简单。
3，有源箝位正激电路。
采用新一代具有软关断技术的NCP1562，UCC2891取代旧有的UCC3580。
准谐振反激式电源原理
准谐振反激式电源原理
NCP1207是一种集成了主要功能的准谐振反激式电源控制器。
它包含了开关管驱动器、电源启动电路、电流模式控制器等组成部分，能够有效地控制和保护电源运行。
NCP1207的工作原理如下：
1.启动电路：当电源开启时，启动电路立即开始工作。
它通过一个启动电阻和一个降压电容组成，通过电容的充电过程使得控制器工作。
2.开关管驱动器：NCP1207能够控制和驱动开关管，实现开关管的正常工作。
它通过调整PWM（脉冲宽度调制）信号的占空比来控制开关管的导通和关断。
3.调整输出电压：NCP1207通过反馈电路检测输出电压，并将这个信息应用于PWM控制器中。
通过控制PWM信号的占空比，可以实现输出电压的稳定调整。
4.控制保护：NCP1207还集成了多种保护功能，如过电流保护、过温保护等。
当电源工作异常时，控制器会自动对电源进行保护，避免损坏设备。
准谐振反激式电源的优点主要包括低能耗、高效率和小尺寸等。
它可以在高频范围内工作，减小传输损耗，提高电能转换的效率。
同时，由于采用了变压器隔离、反馈控制和多重保护措施，该电源拓扑结构能够提供稳定可靠的电源输出。
总结起来，准谐振反激式电源原理是通过准谐振变换器实现高效的电能转换和稳定可靠的电源输出。
NCP1207作为一种集成了主要功能的准谐振反激式电源控制器，能够更好地实现电源的控制和保护。
准谐振反激式电源原理(NCP1207 P38)
开关电源设计的目的是通过能量处理将输入能量变化为所需要的能量输出通常的形式是产生一个符合要求的输出电压这个输出电压的值不能受输入电压或者负载电流的影响开关电源的设计要求有非常高的效率高效率有着极为重要的意义
准谐振式开关电源的设计
摘要
随着电力电子技术的发展，电力电子设备与人们的工作、生活的关系日益密切， 而电子设备都离不开可靠的电源。开关电源产品广泛应用于工业自动化控制、特殊用 途设备、仪器仪表、半导体制冷制热等领域。 目前，开关电源以小型、轻量和高效率的特点被广泛应用于电子设备，是当今电 子信息产业不可缺少的一种电源方式。目前由于开关电源频率的提高，需要减少开关 损耗。谐振电路，以使开关上的电压或通过开关的电流呈正弦波，在减少开关损耗的 同时也可控制浪涌的发生，这种方式的开关电源称为谐振式开关电源。 准谐振开关电源使开关电源的可靠性、纹波干扰等问题得到很大改善，材料成本 不增加 而体积、重量却可以大大减少。除此之外，谐振式开关电源电路还可以克 服 PWM 方式对负载的瞬态响应较差和易辐射等缺点，利用高频驱动的作用，降低损耗， 提高效率，减少噪声。其中，部分谐振方式，将会成为主流技术。部分谐振转换电路 技术，在理论上即可实现高频化又可降低噪声，但部分谐振转换技术的实际应用仍存 在着技术问题，故仍需在这一领域开展大量的工作，以使得该项技术得以实用化。 本文叙述了准谐振式开关电源的设计过程，描述了主电路的参数计算、器件的选择， 介绍了 NCP1207 芯片实现准谐振控制的电路完整形式，实现了退磁检测、过流保护、过压 保护、电压反馈。 关键字：准谐振，开关电源，反激式，NCP1207
I
Quasi-resonant switching power supply design
Abstract
With the development of power electronics, power electronics equipment becongme more and more Important for us, electronic devices can not do without reliable power. Switching power supply products are widely used in industrial automation and control, special purpose equipment, instrumentation, semiconductor refrigeration and heat and so on. At present, switching power supply to small, light weight and high efficiency characteristics are widely used in electronic equipment, and it is not a lack of power means. At present, because of the increased frequency ,switching power supply needs to reduce switching losses. Resonant circuit, in order to switch the voltage or current through the switch was a sine wave, reduces the switching losses and also control the surge in place.This approach is called resonant switching power supply. Quasi-resonant switching power supply make problem such as switch power source reliability , lines wave interference got very big improvement,and does not increase cost and reduce the volume and weight. In addition, the resonant switching power supply can overcome the poor transient response and easy radiation defects of PWM mode to load,and use of high-frequency drivers, reducing losses, improve efficiency, reduce noise. Part of the resonant will become mainstream technology. Part of the resonant converter circuit technology, in theory, but also can reduce the noise of the high frequency, but some of the practical application of resonant conversion technology, there are still technical problems, it still required much work in this area in order to make the technology to practical use. This paper describes the quasi-resonant switching power supply design process, describe the main circuit parameter calculation, the device of choice, introduced the NCP1207 chip quasi-resonant control circuit complete the form and realized the demagnetization detection, over-current protection, over-voltage protection, voli-resonant,switching power supply, flyback, NCP1207
准谐振式开关电源的设计
摘要
随着电力电子技术的发展，电力电子设备与人们的工作、生活的关系日益密切， 而电子设备都离不开可靠的电源。开关电源产品广泛应用于工业自动化控制、特殊用 途设备、仪器仪表、半导体制冷制热等领域。 目前，开关电源以小型、轻量和高效率的特点被广泛应用于电子设备，是当今电 子信息产业不可缺少的一种电源方式。目前由于开关电源频率的提高，需要减少开关 损耗。谐振电路，以使开关上的电压或通过开关的电流呈正弦波，在减少开关损耗的 同时也可控制浪涌的发生，这种方式的开关电源称为谐振式开关电源。 准谐振开关电源使开关电源的可靠性、纹波干扰等问题得到很大改善，材料成本 不增加 而体积、重量却可以大大减少。除此之外，谐振式开关电源电路还可以克 服 PWM 方式对负载的瞬态响应较差和易辐射等缺点，利用高频驱动的作用，降低损耗， 提高效率，减少噪声。其中，部分谐振方式，将会成为主流技术。部分谐振转换电路 技术，在理论上即可实现高频化又可降低噪声，但部分谐振转换技术的实际应用仍存 在着技术问题，故仍需在这一领域开展大量的工作，以使得该项技术得以实用化。 本文叙述了准谐振式开关电源的设计过程，描述了主电路的参数计算、器件的选择， 介绍了 NCP1207 芯片实现准谐振控制的电路完整形式，实现了退磁检测、过流保护、过压 保护、电压反馈。 关键字：准谐振，开关电源，反激式，NCP1207
I
Quasi-resonant switching power supply design
Abstract
With the development of power electronics, power electronics equipment becongme more and more Important for us, electronic devices can not do without reliable power. Switching power supply products are widely used in industrial automation and control, special purpose equipment, instrumentation, semiconductor refrigeration and heat and so on. At present, switching power supply to small, light weight and high efficiency characteristics are widely used in electronic equipment, and it is not a lack of power means. At present, because of the increased frequency ,switching power supply needs to reduce switching losses. Resonant circuit, in order to switch the voltage or current through the switch was a sine wave, reduces the switching losses and also control the surge in place.This approach is called resonant switching power supply. Quasi-resonant switching power supply make problem such as switch power source reliability , lines wave interference got very big improvement,and does not increase cost and reduce the volume and weight. In addition, the resonant switching power supply can overcome the poor transient response and easy radiation defects of PWM mode to load,and use of high-frequency drivers, reducing losses, improve efficiency, reduce noise. Part of the resonant will become mainstream technology. Part of the resonant converter circuit technology, in theory, but also can reduce the noise of the high frequency, but some of the practical application of resonant conversion technology, there are still technical problems, it still required much work in this area in order to make the technology to practical use. This paper describes the quasi-resonant switching power supply design process, describe the main circuit parameter calculation, the device of choice, introduced the NCP1207 chip quasi-resonant control circuit complete the form and realized the demagnetization detection, over-current protection, over-voltage protection, voli-resonant,switching power supply, flyback, NCP1207
安森美半导体中高功率照明LED驱动器方案
安森美半导体中高功率照明LED驱动器方案LED的诸多优点已经使其逐步取代白炽灯、荧光灯等传统光源，在小功率应用上越来越多地出现在我们日常工作生活中，而在我们传统定义的20至400瓦的中高功率照明范围内，荧光灯、高强度气体放电灯还是主流。
但随着大功率LED产品的不断推陈出新，模块化的LED灯条、大阵列LED等产品的出现，公路、体育馆、户外大型设施等需要大功率照明的应用场景中也越来越多出现LED产品的身影。
LED照明电路相对设计简单、能集成控制、可方便实现调光、能有效降低电力消耗，所以在强调智能、绿色照明的今天，中高功率LED产品逐步替代高强度气体放电灯（HID）等传统光源已经是大势所趋。
但我们也看到模块化的LED灯条和阵列对电源驱动的要求不尽相同，如何为中高功率LED照明产品提供可靠、高效、灵活的驱动电源方案是设计人员常面临的挑战。
安森美半导体积极推动高能效创新，充分利用在电源领域的丰富经验，提供应用于LED照明不同的领域。
而针对中大功率LED照明应用的不同需求，安森美半导体提供功率因数校正（PFC）控制器、准谐振及固定频率的反激控制器和开关稳压器、集成MOS的降压控制器、半桥驱动及LLC控制器、次级端控制器、集成PFC及PWM的组合控制器等多种控制器及其方案等，以满足不同电路拓扑设计的不同需求。
单段式功率因数校正（PFC）方案功率因数校正（PFC）可有效改善高谐波分量给电源线、断路开关、电力设施带来的压力。
PFC控制器一般可以分为单段式和多段式（常见两段式）两种结构。
单段式（如图1所示）可直接电流驱动，只需单个开关及磁性元件，缺点则是100/120Hz纹波，MOSFET应力更大，占空比更大，功率限制在100-150W。
图1.单段式PFC结构示意图典型的单段式PFC LED驱动方案有如安森美半导体的NCL30000。
这器件使用临界导电模式（CrM）反激架构，以单段式拓扑结构提供高功率因数设计。
安森美半导体基于NCL30000构建的25 W高功率因数单段式LED驱动器参考设计接受90-305Vac宽输入电压范围，能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
准谐振电流模式控制器NCP1338NCP1338集成了电流型PWM控制和退磁检测电路，在大范围的负载和输入电压变化情况下，确保谷电压开关（准谐振方式）和不连续的导电模式。
由于拥有无线圈去磁检测技术，变压器的复位信号能够被NCP1338内部检测到，而不需要任何外部信号提供给NCP1338。
NCP1338被内在限制在不高于130KHZ（(低于CISRR-22EMI标准中的150KHZ限制)的频率范围内工作。
通过检测NCP1338反馈引脚2(FB)的电流大小，来反映输出功率的大小，以及确定是否进入跳周期模式的工作模式。
器件每次重启都会经历“软跳周期”的工作模式，而后进入正常工作状态模式。
并且正常工作模式的开关频率不会低于25KHZ，所以不会产生音频范围内的噪声。
NCP1338也拥有高效的保护电路。
比如电源输出过流保护，当电源输出过流时，禁止输出脉冲，快速进入突发模式，使电源运行在低功率状态，并且尝试重启。
当电源输出恢复正常后，NCP1338进入正常的工作模式。
NCP1338的管脚BO具有低电压输入保护功能，NCP1338的6脚（VCC）还具备快速过压保护（OVP）功能，一旦检测到该引脚的电压达到过压保护的门限电压18.6V，其将停止输出脉冲，进入闭锁状态。
最后，NCP1338内部4ms器件内部的“软跳周期”工作模式避免了传统启动方式的过高的电压应力。
器件特性：自由运行的边界/临界模式，准谐振控制电流型工作模式软跳周期模式工作在最低开关频率（25KHZ）独立于辅助电压的自恢复短路保护过压保护输入低电压保护内置两种外部触发的失效模式触发比较器（禁止和锁定）4ms的软跳周期启动模式500mA峰值电流驱动能力最高工作频率130KHZ内部前端消隐（关于内部前端消隐的解释，请参考下面这个链接/bbs/136072.html）内部过温，将禁止驱动脉冲输出可以和光电耦合器直接连接12-10V间的动态自供电技术(DSS)拥有SPICE仿真模型，可用于瞬态分析使用无铅封装典型应用：笔记本电脑等AC/DC适配器离线电池充电器消费类电子设备（DVD、机顶盒、电视机等）辅助电源（USB、电视机等）引脚说明：下面这个表格是我用excel做的，可以看我发给你的excel文件：NCP1338管脚说明.xlsx文件，最好和英文对照着看。
电气特性：下面这个表格NCP1338相关电气参数表格，可以看我给你的excel文件：NCP1338极限值测试.xlsx文件，最好和英文对照着看。
NCP1338应用说明引言NCP1338包含了一个标准电流模式控制器，初级峰值电流决定输出关闭时间，功率开关导通由变压器复位检测电路触发。
特别适用于低成本的电源适配器、消费电子、辅助电源电路等，其包含了可靠的开关电源产品所必需的功能以及HV等其他先进技术。
准谐振操作：基于NCP1338内部的无线圈检测技术，可以确保在任何工作环境下，都能够工作在谷底开关模式。
由于工作在谷底开关模式，开关电源将没有MOSFET的开通损耗和次级二级管的恢复损耗，并且EMI和音频噪声将会减弱。
整个变换器是一阶控制系统，便于反馈环路的设计。
动态自供电模式（DSS）:芯片采用了甚高压集成技术，可以直接连接到高压直流母线，为器件的VCC管脚提供一个独立稳定的电源，为此可以省略一个辅助电源绕组。
动态自供电模式简化了VCC连接电容的选择。
（可以参考NCP1207的设计图Figure1）,如上图所示。
过电流保护：当反馈电流小于设定最小值，一个异常将被检测到。
假如这个异常超过80ms，NCP1338将进入自恢复软突发工作模式，停止输出驱动脉冲，VCC的充电电容将被放电到5V。
然后，通过控制启动高压HV电流源的打开和关断，创建一个突发模式，同时监视VCC脚的电位。
在启动电流源被打开两次以后，NCP1338开始进入一个4ms的软跳周期模式，并开始重新启动。
如果异常消除，NCP1338将恢复正常工作的模式。
假如这个异常仍旧存在，NCP1338将再次进入突发模式。
由于软启动和最低开关频率的限制，在短路时，可以降低变压器发出的声音。
过压保护：通过不停的检测VCC的电压，来保证NCP1338一旦检测到VCC过压，便立即停止驱动脉冲的输出。
低电压输入保护：通过监测1脚电压，NCP1338保证开关电源避免运行在输入低电压情况下。
当管脚1的电压低于500mv时，NCP1338将停止输出驱动脉冲，直到1脚电压恢复到正常水平。
过功率输出补偿：3脚的输出电流和1脚的输入电压成比例关系。
把3脚和一个电阻相串联，从而在电流检测信号上累加一些偏置量，补偿输入电压的变化。
外部锁定：当1脚电压大于3V小于5V时，NCP1338将停止输出脉冲。
当1脚电压超过5V时，NCP1338将锁定。
NCP1338要想正常工作，只有切断开关，等1脚电压降到4V以下，重新启动。
软跳周期技术：在轻载下或待机工作模式时，NCP1338进入软跳周期模式：当FB设置点比最大峰值电流低20%时（UCS在100mv），输出脉冲停止。
当FB 回路强制设置点高于25%（UCS在130mv）时，重新输出脉冲，而且每次启动都采用软跳周期的软启动，使频率不会低于25kHZ，当这种情况下出现在低峰值电流、软启动、TOFF被箝位时，即使采用低成本的变压器也能无噪声工作。
无线圈去磁检测技术：为了得到准谐振工作模式，最佳点应对应于漏极电压的“谷点”，同时这也对应于总漏极电容的最低能量存储点。
安森美半导体的特定功率MOSFET驱动器，混合MOS与双极检测负门电流，使负门电流不通过底端传导，而通过正VCC电压的路径传导。
这样，检测到的电流会从VCC通过很简单的补偿机制流向门极，形成了有源负电压箝位。
因此，负门电流能转化为便于处理的正电流。
随后，简单的比较器可检测零点流门极交叉，进而提供“谷点”信号。
因此不需要变压器辅助绕组电压等任何外部信号就能自动检测功率开关管漏极的谷底电压，使电路设计更为简单。
内部反馈电路:为了简化初级绕组的反馈调节，非常有必要向FB引脚注入电流。
但是为了能有一个精确的反馈调节，FB管脚的电压一定要被调整。
图7示出了FB管脚内部的工作机理:这个电路结合了电压变换器和电压调节器的功能。
FB引脚被反馈环路注入的电流，注入电流的范围从40uA(过载输出检测电流)到220uA（软跳周期检测电流）。
这个电路能够承受的瞬时电流范围从0到400uA。
为了调节FB管脚的电压，运算放大器要具备高的增益和宽的带宽。
但是为了使NCP1338对开关噪声不敏感，反馈信号应该进行滤波处理。
因此，一个20KHZ 的滤波器应该被串接在电路调节器（PI调节器）之后。
软突发模式（一种保护模式）：NCP1338拥有一个异常探测定时器。
当反馈环路表明要输出超过最大功率的功率时，过功率异常将被触发，异常探测定时器将开始计时，在异常探测定时器计时到80ms以前，只要异常消失，异常探测定时器便复位为零。
否则，软突发模式将会被触发。
软突发模式被触发后，停止驱动脉冲的输出，动态自供电模式（DSS）将被启动（HV的电流源的开通阀值将有V CCMIN变换到VCC LATCH）。
VCC的电压会缓慢降低（被ICC3消耗），并且当VCC的电压达到VCC LATCH，HV的电流源会被开通，第一个启动周期开始，VCC的电压会继续增大直到VCC ON，但是NCP1338的驱动信号会一直被限制在低电平，VCC会再次降低到VCC LATCH，第二个启动周期会随之开始，这个启动周期，驱动信号不会被限制，NCP1338开始有效的启动，开始进入软跳周期模式，如图4所示。
保护措施：NCP1338拥有很多安全保护措施来帮助设计者作出一个优秀的设计。
NCP1338使用的安全保护措施如下：VCC上的过电压保护：当VCC上的电压超过18.6V时，过电压保护异常将被触发启动低电压输入保护：当管脚BO上的电压下降至500mv以下时，低电压输入保护异常将被触发启动。
使能保护：当BO引脚的电压超过3V但低于5V,NCP1338会停止输出驱动脉冲信号。
温度保护：当温度超过150℃时，温度保护异常功能会被触发。
在温度降低到120℃以下，芯片又可以正常工作。
以上各种保护措施的工作步骤相同：首先会禁止DRV引脚输出驱动脉冲信号，其次把异常定时器复位为0，进入相应的异常保护模式。
当以上异常消失后，NCP1338会重新从软跳周期工作模式启动。
永久锁定：当BO引脚的电压超过5V时，比较器异常保护将被触发，NCP1338将永久锁定。
当比较器异常保护被触发以后，输出驱动脉冲禁止，动态自供电（仅仅当电流源打开时，VCC才会被充电到VCC LATCH,并且把VCC的电压维持在5V到12V之间）将被启用，NCP1338会保持这种状态直到VCC的电压下降到4V以下。
软跳周期模式：NCP1338使用一个滞环比较器来确保，当开关电源工作在轻载或待机时进入软跳周期工作，拥有比较高的效率和低的噪声。
当FB设置点比最大峰值电流低20%时（UCS在100mv），输出脉冲停止。
当FB回路强制设置点高于25%（UCS在130mv）时，输出脉冲又重新开始。
图5详细描述了整个过程。
在图5中VCS rippleout开通，VCS rippleIN关断。
高压电流源：NCP1338的动态自供电技术，可以确保NCP1338正常工作而不需要辅助绕组给VCC供电。
为了避免VCC引脚短路，HV的电流源传递给VCC的电流应减小当VCC的电压低于1.5V。
为了避免管脚DRV消耗的电流大于动态自供电技术传递的电流，HV的电流源在VCC的电压达到VCC MIN时开通,但是VCC上的电压却保持下降。
假如没有UVLO的电压阀值来禁止脉冲输出，门极电压将会变的非常低并且MOSFET被损坏的风险非常大。
NCP1338拥有一个额外的电压比较器，电压比较器的比较阀值9V，当VCC的电压达到阀值电压时，HV电流源开始导通，输出脉冲禁止，并且异常保护模式被触发。
低电压输入低电压保护比较器有一个参考电压500mV。
当该比较器被激活时，一个10uA 的电流源会被激活并且会在外面串联分压电阻中的下电阻形成偏置电压。
它给出低电压保护输入的最小滞环比较器。
另外，在分压串联电阻和BO管脚之间串联一个电阻可以调整滞环比较器的环宽。
BO管脚拥有两个额外的比较器：第一个比较器的触发电压是3V,触发后禁止脉冲输出。
第二个比较器的触发电压是5V，触发后会永久锁定NCP1338，直到NCP1338的VCC管脚电压被强制降低到4V以下，才能解除锁定。
当BO管脚的比较器被触发后，假如这种情况的保持时间超过T fault，异常定时器复位，阻止NCP1338进入到异常保护模式。
图8给出了BO管脚的内部作用机理。
