化成作业指导书

  • 格式：doc
  • 大小：11.35 MB
  • 文档页数：4

文件编号 WTS-TC-TI-15 版本号
A\0 化成工序作业指导书
页次 1/3
生效日期
使用范围：适用于化成工序操作。

1作业准备
1.1操作员戴好劳保用品；
1.2检查环境温湿度，15℃≤温度≤
35℃； 2.3真空干燥箱内整洁有序。

2操作流程图
3操作步骤
3.1.准备
用物料盒将高温搁置完成的电芯转移至电压内阻测试区，用内阻测试仪测试电压内阻， 对内阻高于2m Ω和零电压的电池单标高内阻和零电压，分开化成； 3.2上夹具 3.2.1开机
打开设备气源见图1，开启加压设备电源，按照工艺要求设置气压大小； 3.2.2夹具定位
将升降车停靠在电池加压装置上料位适宜位置，插上升降车电源，按下“上升”按钮直至升到与加压设备表面等高，升降机按钮见图2，打开升降车导轨一端和上料位的固定块，见图3，手拉夹具至夹具定位气缸侧，按下“电源”，按下“夹具定位”，固定夹具一侧紧贴夹具定位块，见图4； 3.2.3电池入夹具
材料 设备
工具 劳保 名称 规格 电芯 化成柜 电压内阻测试仪 电池加压装置
物料盒 专用 麻布手套 酒精
套筒扳手 专用 针织手套
棉布 常用
准备工作
上夹具
收尾工作
上柜 发送流程
下柜 图1
文件编号 WTS-TC-TI-15
版本号 A\0
化成工序作业指导书
页次2/3
生效日期
同时按下左右侧的“气缸加紧”按钮，待夹具动作停止，按下“侧边压紧”，将两个加压固定旋柄拧至上限高度位置，“气缸松开”，夹具被拉开，将待化成电芯放在夹具压力板适宜位置，确保极耳完全处于极耳位且前后左右基本居中；3.2.4夹具入化成柜
左右同时按下“气缸加紧”，待夹具动作停止，将两个加压固定旋柄拧下至正好完全接触压板，“侧边压紧”，“气缸松开”，“夹具定位”，见图4，打开设备一端和升降车一侧的固定块，将升降车推至下料侧，插上电源，上升至与设备表面平齐，将夹具拉至升降车上，合上固定块，拔掉升降车电源，将升降车转移至化成柜上料侧，打开化成柜，接通升降车电源，将升降车升至与设备内部导轨平齐，打开升降车和设备内部固定块，将夹具送至化成柜内，关闭设备内部和升降车固定块；
3.2.5发送流程
3.2.5.1设备参数设置
打开化成柜电源，按下启动按钮，见图5按温度显示器“set”键至A1项，按向上和向下键设定化成上限温度，按“set”键直至A2项，按向上项下键设定化成下限温度，按“set”键直至SC项任意通道，设定温度补偿值，见图6，设置完成后打开加热开关；
3.2.5.2化成参数设置与启动
打开电脑电源，待电脑启动，双击桌面上的“BTS7.5.2”打开软件，在菜单栏用户下拉项点击用户登录，输入用户名和密码登录，在左侧设备列表里找到通讯成功准备化成的设备编号，然后单击设备编号，在右侧常规显示中找到需要启动的通道号，右键单击，在出现的下拉菜单中点击“单点启动”，见图7，在出现的启动对话框内，按照工艺设定工艺参数，工艺未标明的参数不设置，参数设置完毕，点击保存文件保存（以后可直接通过点击左下角“打开文件”找到保存的工艺文件进行启动），点击“备份设置”对不同型号和批次的化成电池进行命名和数据备份，见图8。

若需启动多个通图2 图3 图4
生效日期
图5 图6 图7 图8
道，可全部选中需要启动的通道号后再选“单点启动”或者右击任意一个需要启动的通道号点击“整柜启动”启动所有通道。

3.2.5.4巡检
启动后，第一步搁置时间内，全检上柜电池，检查是否有零电压、保护或者电流异常电池，若无继续化成，若有参考5异常情况和处理措施解决，过程中每1-2h检查一次，检查电池电压电流数据是否异常，电池温度是否异常；
3.2.5.5下柜
化成结束，关闭加热开关，按下急停按钮，关闭设备电源，个别未结束的电池如果在30分钟内仍不能做完，则继续留在柜上（相应设备勿关闭），其余电池全部下柜，打开设备端的固定块，将夹具通过升降车转移至电池加压装置，“夹具定位”，“气缸加紧”，“侧边压紧”，“气缸松开”，待夹具动作结束，取出夹板间的电池，套上极耳套后搁置到物料盒内；
3.2.5.6结尾工作
3.4.1将下柜电池周转至下工位，异常电池标识清楚后单独流转，每批化成数据保存在单独的文件夹里，具体说明：新建文件夹，命名为化成日期，如20130526，将化成数据保存到此文件夹里，单体电池数据命名格式为“电池批号+电池序号”,也可灵活命名，要求所有数据命名格式一致，容易识别即可；
3.4.2关闭设备电源、化成软件和电脑电源；
3.4.3清洁整理现场。

4注意事项
4.1电池周转和上夹具过程避免短路；
4.2保证电池上夹具时极耳在极耳位；
4.3启动通道后检查电池数据是否异常；
4.5过程中检查温度是否超出工艺要求；
4.6按下化成柜表面的启动键后隔3-5s再打开加热开关；
4.7避免电池极耳放反；
4.8电池编号和化成数据勿混淆；
4.9上柜电池发现异常，要停止同一夹具中的所有电池，排除异常后，异常电池重新启动，其余电池接续。

5异常情况和处理措施
5.1电池上柜后零电压，确认电池是否短路，极耳与夹具是否接触良好；
5.2电池充放电过程中电流波动大，更换通道；
5.3电池电压为负，电池上柜放反了；
5.4电池发热，化成柜内温度异常，及时停止相应通道，待问题解决后继续化成。

合集下载

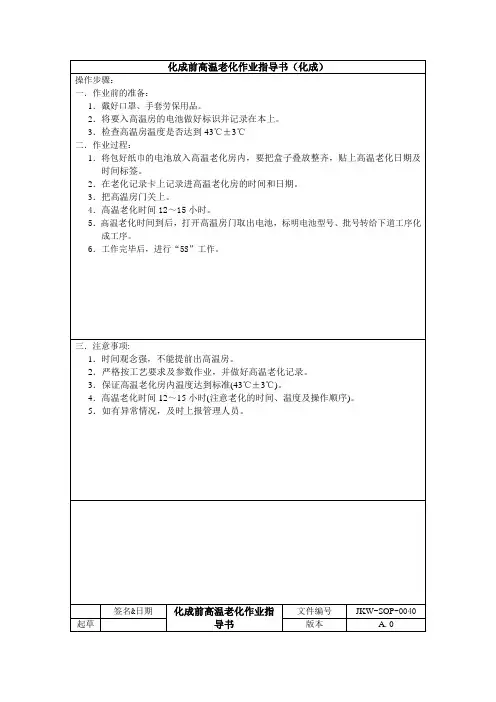

锂电池生产化成前高温老化作业指导书
