LVS学习一、基础：IPVS使用的三种负载均衡机制1、（-m）VS/NAT（Virtual Server via Network Address Translation,通过网络地址翻译实现的虚拟服务器）在这种方式中。

调度服务器将改写请求报文中的目标地址（即VIP地址）和端口，将其改为应用服务器的地址和端口；当应用服务器返回数据时，调度服务器再将报文中源地址和端口地址改写为VIP地址和端口，然后把数据返回给用户。

在这种方式下，由于请求报文和返回保温都需要被调度服务器重写，所以调度服务器的性能将成为整个LVS系统的瓶颈2、(-i)VS/TUN（Virtual Server via IP Tunneling,通过IP隧道技术实现的虚拟服务器）。

这种方式和VS/NAT方式类似，不同的是，当调度服务器把用户请求发送给应用服务器后，应用服务器将直接返回数据给用户，而不再经过调度服务器。

由于在这种方式下，调度服务器只处理用户请求，所以整个系统的吞吐量较VS/NAT方式大大提高。

3、(-g)VS/DR（Virtual Server via Direct Routing,使用直接路由技术实现的虚拟服务器）。

这种方式类似于VS/NAT与VS/TUN的综合，但报文转发的方式有所不同。

VS/DR通过改写请求报文的MAC地址，将请求发送至应用服务器，而应用服务器将数据直接返回给用户。

VS/DR调度方式是三种负载均衡方式中性能最好的，但前提是调度服务器和应用服务器必须在同一网段中(通过改写报文的MAC地址，因此而不能跨网传播)。

IPVS负载调度算法rr wrr lc wlc lblc lblcr dh sh1.轮叫（Round Robin）调度器通过"轮叫"调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等地对待每一台服务器，而不管服务器上实际的连接数和系统负载。

2.加权轮叫（Weighted Round Robin）调度器通过"加权轮叫"调度算法根据真实服务器的不同处理能力来调度访问请求。

这样可以保证处理能力强的服务器处理更多的访问流量。

调度器可以自动问询真实服务器的负载情况，并动态地调整其权值。

3.最少链接（Least Connections）调度器通过"最少连接"调度算法动态地将网络请求调度到已建立的链接数最少的服务器上。

如果集群系统的真实服务器具有相近的系统性能，采用"最小连接"调度算法可以较好地均衡负载。

4.加权最少链接（Weighted Least Connections）在集群系统中的服务器性能差异较大的情况下，调度器采用"加权最少链接"调度算法优化负载均衡性能，具有较高权值的服务器将承受较大比例的活动连接负载。

调度器可以自动问询真实服务器的负载情况，并动态地调整其权值。

5.基于局部性的最少链接（Locality-Based Least Connections）" 基于局部性的最少链接" 调度算法是针对目标IP地址的负载均衡，目前主要用于Cache集群系统。

该算法根据请求的目标IP地址找出该目标IP地址最近使用的服务器，若该服务器是可用的且没有超载，将请求发送到该服务器；若服务器不存在，或者该服务器超载且有服务器处于一半的工作负载，则用"最少链接"的原则选出一个可用的服务器，将请求发送到该服务器。

6.带复制的基于局部性最少链接（Locality-Based Least Connections with Replication） "带复制的基于局部性最少链接"调度算法也是针对目标IP地址的负载均衡，目前主要用于Cache 集群系统。

它与LBLC算法的不同之处是它要维护从一个目标IP地址到一组服务器的映射，而LBLC算法维护从一个目标IP地址到一台服务器的映射。

该算法根据请求的目标IP地址找出该目标IP地址对应的服务器组，按"最小连接"原则从服务器组中选出一台服务器，若服务器没有超载，将请求发送到该服务器，若服务器超载；则按"最小连接"原则从这个集群中选出一台服务器，将该服务器加入到服务器组中，将请求发送到该服务器。

同时，当该服务器组有一段时间没有被修改，将最忙的服务器从服务器组中删除，以降低复制的程度。

7.目标地址散列（Destination Hashing）"目标地址散列"调度算法根据请求的目标IP地址，作为散列键（Hash Key）从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。

8.源地址散列（Source Hashing）"源地址散列"调度算法根据请求的源IP地址，作为散列键（Hash Key）从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。

实验：单Director模式下实现LVS1、环境检测：安装kernel-devel gcc 包2、创建链接，预防错误ln -sv /usr/src/kernels/$(uname -r) /usr/src/linux3、Director端源码包编译安装cd $DIR1tar xzvf ipvsadm-1.24.tar.gzcd ipvsadm-1.24make && make install4、Director端IPVS环境配置脚本（lvs_dr.sh）#!/bin/bashVIP=172.24.10.1 //VIP设置RIP1=172.24.30.32 //Real server1 IPRIP2=172.24.30.33 //Real server1 IPcase "$1" instart)echo "start LVS of DirectorServer"#####开启IP转发（三种模式都需要IP转发）echo 1 > /proc/sys/net/ipv4/ip_forward/sbin/sysctl -p#####设置虚拟端口，并IP值为VIP 因为要发ARP广播，因此把掩码设为#####32位/sbin/ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.255 up#####设置报文出口为eth0:0端口VIP/sbin/route add -host $VIP dev eth0:0#####清空ipvs规则/sbin/ipvsadm -C#####设置IPVS Director VIP和服务使用的端口-s指定所运用负载调度算法rr为#####轮叫，默认为加权最少链接wlc/sbin/ipvsadm -A -t $VIP:80 -s rr#####设置Realserver端（即LVS客户端）IP和服务使用端口。

##### -g 指定使用的负载均衡机制-g DR直接路由技术-w指定加权值/sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g -w 1/sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g -w 1####启用ipvsadm/sbin/ipvsadm;;stop)echo "Close LVS Directorserver"/sbin/ifconfig eth0:0 down/sbin/ipvsadm -C;;*)echo "Usage0{start|stop}"exit 1Esac5、在两台RealServer机器上安装NGIUX或者Apache服务6、Real Server端环境配置脚本realserver.sh#!/bin/bash# description: Config realserver lo and apply noarpVIP=172.24.10.1case "$1" instart)###环回端口设置成VIP，即直接把回应报文返回给VIP端口，不经过Director端/sbin/ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP up ####设置报文出口为eth0:0端口VIP/sbin/route add -host $VIP dev lo:0####防止ARP广播风暴echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignoreecho "2" >/proc/sys/net/ipv4/conf/lo/arp_announceecho "1" >/proc/sys/net/ipv4/conf/all/arp_ignoreecho "2" >/proc/sys/net/ipv4/conf/all/arp_announcesysctl -p >/dev/null 2>&1echo "RealServer Start OK";;stop)/sbin/ifconfig lo:0 down/sbin/route del $VIP >/dev/null 2>&1echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignoreecho "0" >/proc/sys/net/ipv4/conf/lo/arp_announceecho "0" >/proc/sys/net/ipv4/conf/all/arp_ignoreecho "0" >/proc/sys/net/ipv4/conf/all/arp_announceecho "RealServer Stoped";;*)echo "Usage: $0 {start|stop}"exit 1esac7、接下来就可以测试了，当访问VIP时，网页会在两个服务器下的页面之间切换。

合集下载

LVS验证的实验指导

LVS验证的实验指导

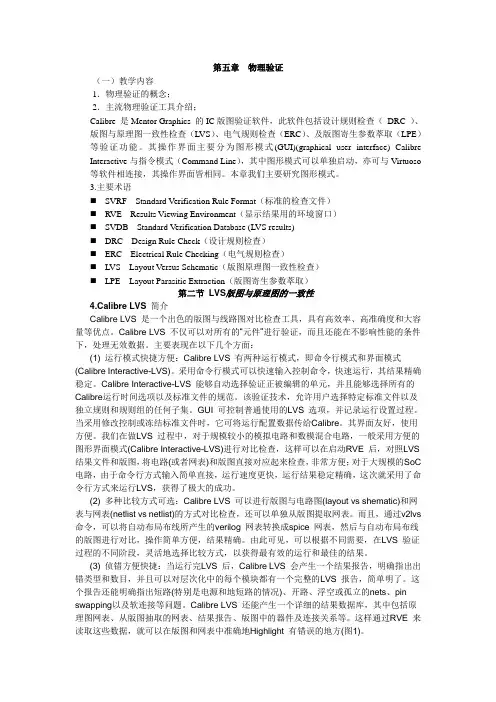

第五章物理验证（一）教学内容1．物理验证的概念；2．主流物理验证工具介绍；Calibre 是Mentor Graphics 的IC版图验证软件，此软件包括设计规则检查（DRC ）、版图与原理图一致性检查（LVS）、电气规则检查（ERC）、及版图寄生参数萃取（LPE）等验证功能。

其操作界面主要分为图形模式(GUI)(graphical user interface) Calibre Interactive与指令模式（Command Line），其中图形模式可以单独启动，亦可与Virtuoso 等软件相连接，其操作界面皆相同。

本章我们主要研究图形模式。

3.主要术语⏹SVRF---Standard Verification Rule Format（标准的检查文件）⏹RVE---Results Viewing Environment（显示结果用的环境窗口）⏹SVDB---Standard Verification Database (LVS results)⏹DRC---Design Rule Check（设计规则检查）⏹ERC---Electrical Rule Checking（电气规则检查）⏹LVS---Layout Versus Schematic（版图原理图一致性检查）⏹LPE---Layout Parasitic Extraction（版图寄生参数萃取）第二节LVS版图与原理图的一致性4.Calibre LVS 简介Calibre LVS 是一个出色的版图与线路图对比检查工具，具有高效率、高准确度和大容量等优点。

Calibre LVS 不仅可以对所有的“元件”进行验证，而且还能在不影响性能的条件下，处理无效数据。

主要表现在以下几个方面：(1) 运行模式快捷方便：Calibre LVS 有两种运行模式，即命令行模式和界面模式(Calibre Interactive-LVS)。

采用命令行模式可以快速输入控制命令，快速运行，其结果精确稳定。

lvs

lvs

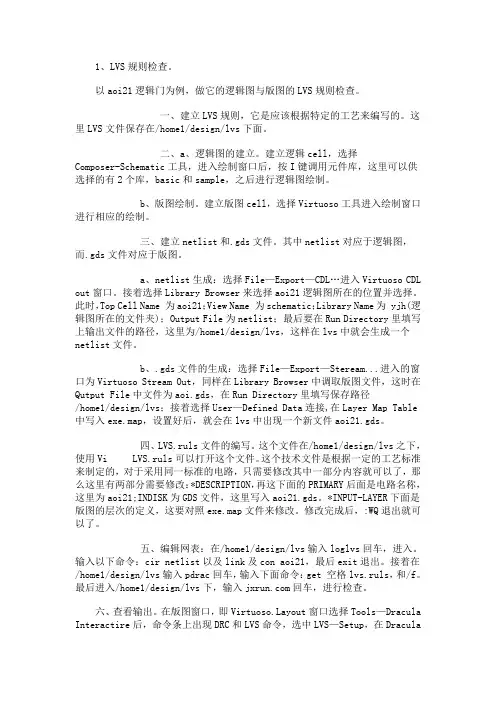

1、LVS规则检查。
