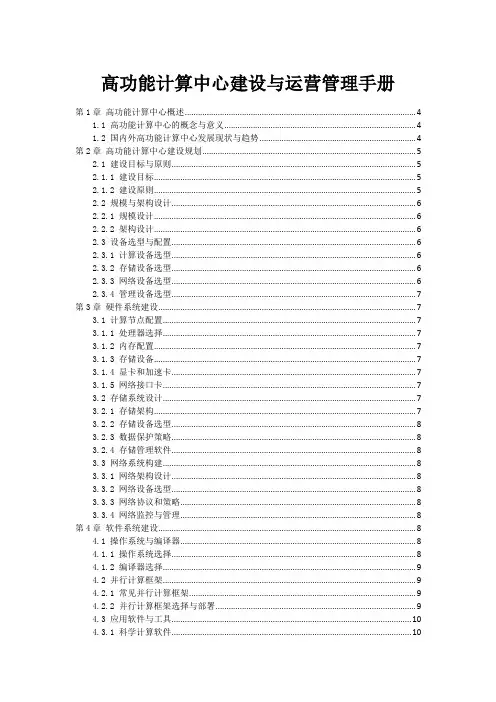

高功能计算中心建设与运营管理手册第1章高功能计算中心概述 (4)1.1 高功能计算中心的概念与意义 (4)1.2 国内外高功能计算中心发展现状与趋势 (4)第2章高功能计算中心建设规划 (5)2.1 建设目标与原则 (5)2.1.1 建设目标 (5)2.1.2 建设原则 (5)2.2 规模与架构设计 (6)2.2.1 规模设计 (6)2.2.2 架构设计 (6)2.3 设备选型与配置 (6)2.3.1 计算设备选型 (6)2.3.2 存储设备选型 (6)2.3.3 网络设备选型 (6)2.3.4 管理设备选型 (7)第3章硬件系统建设 (7)3.1 计算节点配置 (7)3.1.1 处理器选择 (7)3.1.2 内存配置 (7)3.1.3 存储设备 (7)3.1.4 显卡和加速卡 (7)3.1.5 网络接口卡 (7)3.2 存储系统设计 (7)3.2.1 存储架构 (7)3.2.2 存储设备选型 (8)3.2.3 数据保护策略 (8)3.2.4 存储管理软件 (8)3.3 网络系统构建 (8)3.3.1 网络架构设计 (8)3.3.2 网络设备选型 (8)3.3.3 网络协议和策略 (8)3.3.4 网络监控与管理 (8)第4章软件系统建设 (8)4.1 操作系统与编译器 (8)4.1.1 操作系统选择 (8)4.1.2 编译器选择 (9)4.2 并行计算框架 (9)4.2.1 常见并行计算框架 (9)4.2.2 并行计算框架选择与部署 (9)4.3 应用软件与工具 (10)4.3.1 科学计算软件 (10)4.3.3 编程与开发工具 (10)4.3.4 资源管理与调度工具 (10)第5章高功能计算中心运营管理体系 (10)5.1 运营管理组织架构 (10)5.1.1 管理层 (10)5.1.2 技术部门 (11)5.1.3 运营部门 (11)5.1.4 综合管理部门 (11)5.2 岗位职责与人员配置 (11)5.2.1 管理层 (11)5.2.2 技术部门 (11)5.2.3 运营部门 (11)5.2.4 综合管理部门 (11)5.3 运营管理制度与流程 (12)5.3.1 管理制度 (12)5.3.2 工作流程 (12)第6章用户服务与管理 (12)6.1 用户服务策略 (12)6.1.1 服务目标 (12)6.1.2 服务内容 (12)6.1.3 服务标准 (12)6.1.4 服务监督机制 (13)6.2 用户培训与支持 (13)6.2.1 培训内容 (13)6.2.2 培训方式 (13)6.2.3 技术支持 (13)6.3 用户反馈与满意度调查 (13)6.3.1 用户反馈 (13)6.3.2 满意度调查 (14)第7章系统运维与优化 (14)7.1 系统监控与维护 (14)7.1.1 监控策略制定 (14)7.1.2 监控系统部署 (14)7.1.3 系统维护流程 (14)7.1.4 数据分析与报告 (14)7.2 功能优化与调整 (14)7.2.1 功能评估方法 (14)7.2.2 系统调优策略 (14)7.2.3 资源调度优化 (14)7.2.4 存储系统优化 (15)7.3 安全防护与风险管理 (15)7.3.1 安全策略制定 (15)7.3.2 防火墙与入侵检测系统 (15)7.3.4 风险评估与管理 (15)7.3.5 数据备份与恢复 (15)第8章高功能计算中心能耗管理 (15)8.1 能耗分析与监测 (15)8.1.1 能耗数据收集 (15)8.1.2 能耗数据分析 (15)8.1.3 能耗监测系统 (16)8.2 能耗优化策略 (16)8.2.1 服务器能耗优化 (16)8.2.2 空调系统能耗优化 (16)8.2.3 供电系统能耗优化 (16)8.2.4 照明及办公设备能耗优化 (16)8.3 绿色数据中心建设 (16)8.3.1 数据中心布局优化 (16)8.3.2 绿色能源应用 (16)8.3.3 废热利用 (16)8.3.4 环保材料与设备 (16)8.3.5 绿色运维 (16)第9章产学研合作与成果转化 (17)9.1 合作模式与机制 (17)9.2 科研项目与人才培养 (17)9.2.1 科研项目合作 (17)9.2.2 人才培养 (17)9.3 成果转化与推广 (17)9.3.1 成果转化 (17)9.3.2 成果推广 (17)9.3.3 政策支持与激励机制 (17)第10章高功能计算中心可持续发展策略 (18)10.1 技术创新与升级 (18)10.1.1 持续关注国内外高功能计算技术发展趋势，紧跟技术前沿，保证计算中心技术水平处于行业领先地位。

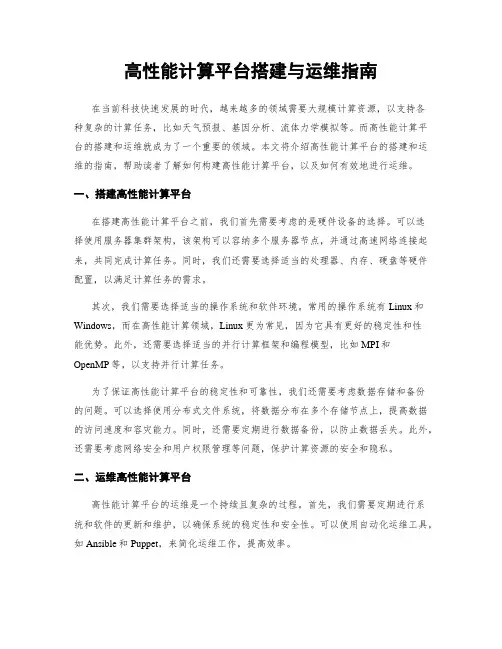

高性能计算平台搭建与运维指南在当前科技快速发展的时代，越来越多的领域需要大规模计算资源，以支持各种复杂的计算任务，比如天气预报、基因分析、流体力学模拟等。
而高性能计算平台的搭建和运维就成为了一个重要的领域。
本文将介绍高性能计算平台的搭建和运维的指南，帮助读者了解如何构建高性能计算平台，以及如何有效地进行运维。
一、搭建高性能计算平台在搭建高性能计算平台之前，我们首先需要考虑的是硬件设备的选择。
可以选择使用服务器集群架构，该架构可以容纳多个服务器节点，并通过高速网络连接起来，共同完成计算任务。
同时，我们还需要选择适当的处理器、内存、硬盘等硬件配置，以满足计算任务的需求。
其次，我们需要选择适当的操作系统和软件环境。
常用的操作系统有Linux和Windows，而在高性能计算领域，Linux更为常见，因为它具有更好的稳定性和性能优势。
此外，还需要选择适当的并行计算框架和编程模型，比如MPI和OpenMP等，以支持并行计算任务。
为了保证高性能计算平台的稳定性和可靠性，我们还需要考虑数据存储和备份的问题。
可以选择使用分布式文件系统，将数据分布在多个存储节点上，提高数据的访问速度和容灾能力。
同时，还需要定期进行数据备份，以防止数据丢失。
此外，还需要考虑网络安全和用户权限管理等问题，保护计算资源的安全和隐私。
二、运维高性能计算平台高性能计算平台的运维是一个持续且复杂的过程。
首先，我们需要定期进行系统和软件的更新和维护，以确保系统的稳定性和安全性。
可以使用自动化运维工具，如Ansible和Puppet，来简化运维工作，提高效率。
其次，我们需要监控系统的性能和资源利用率，及时发现并解决问题。
可以使用性能监控工具，如Ganglia和Nagios，来监控系统的CPU利用率、内存利用率、网络流量等指标。
同时，还需要定期进行性能调优，以提高系统的性能和效率。
在运维过程中，我们还需要管理用户和任务。
可以使用账号管理系统，设置用户的权限和配额，以保证资源的合理分配和使用。
高性能计算技术平台的搭建和优化指南随着科技的不断发展，高性能计算（High Performance Computing, HPC）在科学、工程和商业领域中扮演着日益重要的角色。
高性能计算技术平台的搭建和优化对于提升计算效率、加快计算速度至关重要。
本文将为您介绍高性能计算技术平台的搭建和优化指南。
一、搭建高性能计算技术平台1.硬件选择与配置在搭建高性能计算技术平台时，首先需要选择适合自己需求的硬件设备。
关键硬件包括计算节点、网络设备、存储设备和作业调度器。
合理的硬件配置可以提高计算效率和可靠性。
另外，采用高速互联网络、高性能处理器以及大容量存储等设备也是提升计算性能的关键因素。
2.操作系统与软件环境选择合适的操作系统和软件环境对于高性能计算技术平台的搭建非常重要。
常见的操作系统包括Linux和Unix，它们稳定、可靠且具有较好的兼容性。
在软件环境方面，需要安装并配置所需的编译器、调试器、并行计算库等。
3.网络架构与配置高性能计算技术平台中网络的架构和配置直接影响计算节点之间的通信速度和数据传输效率。
建议采用高速互联网络（如InfiniBand）来提供低延迟和高带宽的通信能力。
合理的网络配置可以最大限度地减少通信延迟，提高计算效率。
4.数据存储与管理高性能计算技术平台产生的大量数据需要进行有效的存储和管理。
建议配置高性能的文件系统和磁盘阵列，以满足大规模数据的存储需求。
此外，备份方案也是必不可少的，可以确保数据的安全性和可靠性。
5.作业调度与管理作业调度器是高性能计算技术平台的重要组成部分，它可以管理和调度用户提交的计算任务。
合理的作业调度策略可以实现资源的高效利用，提高计算效率。
常用的作业调度器包括Slurm、PBS等，选择适合自己需求的调度器并进行合理配置能够提高系统的整体效率。
二、优化高性能计算技术平台1.并行计算与算法优化并行计算是高性能计算技术平台中的关键技术，可以充分利用多核处理器和分布式计算资源实现计算任务的加速。
高性能计算中心】高性能计算中心建设需求分析高性能计算中心建设需求分析目录1.1 高性能集群安全问题现状在高性能计算中心建设过程中，安全问题是必须重视的。
当前，高性能集群存在着安全问题，例如网络攻击、数据泄露等。
因此，在建设高性能计算中心时，必须采取有效措施保障系统的安全性。
1.2 系统建设需求分析高性能计算中心的建设需要考虑多方面因素。
首先，需要考虑计算节点的数量、性能、存储容量等。
其次，需要考虑网络架构、数据传输速度等因素。
此外，还需要考虑系统的可靠性、可扩展性等方面的问题。
1.3 CAE仿真与高性能计算1.3.1 CAE需求分析在建设高性能计算中心时，需要考虑到CAE仿真的需求。
根据不同的仿真需求，可以选择不同的计算节点。
例如，SMP节点适合处理单个大型仿真任务，而刀片集群适合处理多个小型仿真任务。
此外，Infiniband计算网可以提供更快的数据传输速度，适合处理大规模的数据计算任务。
改写后的文章：高性能计算中心建设需求分析目录1.1 高性能集群安全问题现状在高性能计算中心建设过程中，必须重视安全问题。
当前，高性能集群存在网络攻击、数据泄露等安全问题。
因此，在建设高性能计算中心时，必须采取有效措施保障系统的安全性。
1.2 系统建设需求分析高性能计算中心的建设需要考虑多方面因素。
首先，需要考虑计算节点的数量、性能和存储容量。
其次，需要考虑网络架构和数据传输速度。
此外，还需要考虑系统的可靠性和可扩展性。
1.3 CAE仿真与高性能计算1.3.1 CAE需求分析在建设高性能计算中心时，需要考虑到CAE仿真的需求。
根据不同的仿真需求，可以选择不同的计算节点。
例如，SMP节点适合处理单个大型仿真任务，而刀片集群适合处理多个小型仿真任务。
此外，Infiniband计算网可以提供更快的数据传输速度，适合处理大规模的数据计算任务。
1.3.1.4 存储系统需求在存储系统需求方面，我们需要考虑以下几个因素：存储容量、存储速度、数据备份和恢复、数据安全性等。
高性能计算平台的机房设计与建设随着科学技术的不断发展，计算需求日益增加，对于高性能计算平台的需求也与日俱增。
在进行高性能计算平台的机房设计与建设过程中，需要考虑多个因素，包括服务器配置、机房空间、冷却系统、电力供应等等。
本文将对高性能计算平台的机房设计与建设进行详细探讨。
首先，对于高性能计算平台的机房设计，必须考虑到服务器的数量和配置。
根据实际需求，确定机房的空间大小以及支持的服务器数量。
机房的布局应该合理，确保服务器之间的通风良好，避免过热问题。
此外，机房环境必须保持稳定，避免灰尘、湿度和静电等因素对服务器性能产生影响。
其次，冷却系统是高性能计算平台机房设计中的重要组成部分。
由于大量的服务器运行会产生大量的热量，需要有效的冷却系统来保持服务器的正常工作温度。
常见的冷却系统包括空调系统和冷却塔。
空调系统通过空气循环降低机房温度，而冷却塔则通过循环水进行散热。
在选择冷却系统时，需要考虑到机房内部的空间、散热效果以及能耗等因素。
第三，高性能计算平台机房设计还要考虑到电力供应的可靠性和稳定性。
高性能计算平台对电力的需求较大，因此应该保证机房有足够的电力供应，并采用备用电源以应对突发情况。
此外，机房应该配备稳定的电源系统，以保证数据中心的连续运行。
另外，高性能计算平台的机房设计也需要关注安全和管理。
机房应该配备适当的防火设施，如火灾报警器、防火墙等，以保护机房的安全。
此外，对机房的出入口实施严格的门禁制度，确保机房的安全和数据的安全性。
另外，机房应该有良好的管理机制和规范，确保机房设备的正常运行和维护。
综上所述，高性能计算平台的机房设计与建设需要考虑到多个因素，包括服务器配置、机房空间、冷却系统、电力供应和安全管理。
合理的机房设计和建设对于高性能计算平台的正常运行和稳定性有着重要的影响。
因此，在进行机房设计与建设时，需要充分考虑上述因素，并与专业团队合作，确保高性能计算平台的机房能够满足需求并具备良好的稳定性。
高性能计算平台的配置教程与使用方法近年来，随着科学技术的不断发展和交叉学科的蓬勃发展，对高性能计算平台的需求越来越高。
高性能计算平台是用于解决大规模计算问题的强大工具，其配置和使用方式对于科研工作者和工程师来说至关重要。
本文将介绍高性能计算平台的配置教程和使用方法，帮助读者充分发挥高性能计算平台的优势。
一、高性能计算平台的配置教程1. 硬件配置高性能计算平台的硬件配置对于其性能和功能至关重要。
通常，高性能计算平台包括多个计算节点、存储节点和网络节点。
在选择硬件时，需要考虑计算速度、内存容量、存储容量和网络带宽等指标。
同时，还需要根据使用场景决定是否需要使用加速卡或专用硬件设备，以提高计算性能。
在配置过程中，建议咨询专业人士，以确保选择的硬件能够满足实际需求。
2. 操作系统选择与安装操作系统是高性能计算平台的核心组成部分，直接影响系统的稳定性和性能。
目前常用的操作系统包括Linux、Unix和Windows Server等。
对于高性能计算平台而言，Linux是较为常用的选择，因为它具有良好的稳定性、安全性和可定制性。
在安装操作系统时，需要根据硬件和软件需求选择合适的版本，并按照官方文档或指南进行安装。
3. 软件环境配置高性能计算平台通常需要安装和配置大量的软件工具和库，以满足不同应用领域的需求。
在进行软件环境配置时，需要确保软件的兼容性和稳定性。
配置流程包括在计算节点上安装所需的软件，并进行相关的测试和优化。
此外，还应考虑版本管理和依赖关系，以确保软件间的协同工作。
在软件环境配置时，建议参考官方文档或指南，或者咨询专业人士的建议。
二、高性能计算平台的使用方法1. 任务提交与管理在高性能计算平台上执行任务时，首先需要将任务提交到作业调度系统中。
作业调度系统根据任务的优先级、资源需求和系统负载等因素，按照一定的调度策略分配计算资源。
用户可以通过命令行或图形界面工具提交任务并管理任务的状态和进度。
在任务提交时，需要根据任务的需求指定计算节点、内存和执行时间等参数。

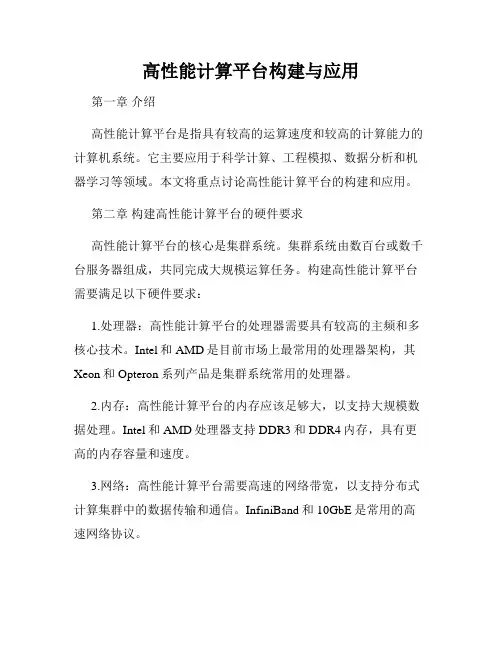

高性能计算平台构建与应用第一章介绍高性能计算平台是指具有较高的运算速度和较高的计算能力的计算机系统。
它主要应用于科学计算、工程模拟、数据分析和机器学习等领域。
本文将重点讨论高性能计算平台的构建和应用。
第二章构建高性能计算平台的硬件要求高性能计算平台的核心是集群系统。
集群系统由数百台或数千台服务器组成，共同完成大规模运算任务。
构建高性能计算平台需要满足以下硬件要求：1.处理器：高性能计算平台的处理器需要具有较高的主频和多核心技术。
Intel和AMD是目前市场上最常用的处理器架构，其Xeon和Opteron系列产品是集群系统常用的处理器。
2.内存：高性能计算平台的内存应该足够大，以支持大规模数据处理。
Intel和AMD处理器支持DDR3和DDR4内存，具有更高的内存容量和速度。
3.网络：高性能计算平台需要高速的网络带宽，以支持分布式计算集群中的数据传输和通信。
InfiniBand和10GbE是常用的高速网络协议。
4.存储：高性能计算平台需要大容量的存储空间，以支持大规模数据存储和处理。
磁盘阵列和分布式文件系统是最常见的数据存储方案。
第三章构建高性能计算平台的软件要求高性能计算平台的软件要求与硬件要求同等重要，它包括操作系统、编译器、MPI库、和调度系统等。
1.操作系统：常见的集群操作系统有Linux和Windows等。
Linux系统是应用最广泛的操作系统，这可能是由于其较低的成本，良好的兼容性和高度的自由度。
2.编译器：编译器是将源代码转换为机器代码的工具。
C++和Fortran编译器是集群系统常用的编译器。
3.MPI库：MPI是“消息传递接口”的缩写，它为集群系统提供了一个分布式通信库，以允许集群中的进程互相通信。
4.调度系统：调度系统是管理集群中任务的软件。
常见的调度系统有PBS和SLURM等。
第四章高性能计算平台的应用高性能计算平台在科学、工程、金融、医学和机器学习等领域都有广泛的应用。
这些应用可以大致分为以下几类：1.科学计算：高性能计算平台在计算物理学、天文学、化学、气象、地球物理学和生物医学等科学领域中有广泛应用。
高性能计算中心项目详细设计方案目录1 系统方案详细设计 (4)1.1 计算系统 (4)1.1.1 计算系统需求分析 (4)1.1.2 刀片集群 (5)1.1.3 SMP胖节点 (8)1.1.4 Intel E5-2600v2处理器性能优势 (9)1.1.5 AMD Opteron 6300系列处理器优势 (11)1.2 网络系统 (16)1.2.1 管理网络 (17)1.2.2 万兆核心网络 (17)1.2.3 Infiniband计算网 (18)1.3 存储系统 (20)1.3.1 高性能集群存储的需求特点 (20)1.3.2 ParaStor200并行存储系统 (21)1.3.3 文件服务器存储系统 (24)1.4 前后处理节点 (24)1.5 集群管理运维系统 (25)1.5.1 管理/登陆节点 (25)1.5.2 ClusKVM监控管理系统 (25)1.5.3 集群管理系统 (26)1.5.4 集群计费软件系统 (33)1.5.5 集群节能软件系统 (35)1.5.6 运维辅助软件 (36)1.5.7 作业调度系统 (37)1.6 安全系统 (41)1.6.1 高性能集群整体安全解决方案 (41)1.6.2 主机与应用安全（计算环境安全设计） (42)1.6.3 区域边界安全设计 (45)21.6.4 边界完整性检查 (46)1.6.5 通信网络安全设计 (47)1.6.6 系统管理 (48)1.6.7 审计管理 (49)1.6.8 安全管理体系 (49)1.6.9 安全系统配置清单 (49)1.7 集群基础软件环境 (50)1.7.1 操作系统 (50)1.7.2 编译环境 (50)1.7.3 并行环境 (52)1.7.4 数学库 (54)1.8 终端 (56)3方案详细设计1.1计算系统1.1.1计算系统需求分析(一).计算性能高高性能计算应用最为核心的需求仍然是计算能力，高性能计算机峰值计算能力代表着高性能计算机的整体处理能力，而对于大部分的高性能计算应用，对计算资源的海量需求仍然是最为迫切和直接的需求。
数据中心建筑方案要求数据中心建设建筑技术要求1 建筑设计要求1.1 建筑规划要求进行建筑设计规划时应满足下列要求：●建筑对地震、洪水等自然灾害以及电磁波等威胁安全性因素的对应措施；●引入市电、通信用电缆（从2个不同路径引入等）；●计算机设备等装置的搬进搬出、维修车辆的配备位置；●人与车辆等的移动路线；●灾害时逃生通道和避难场所（指火灾、洪水、台风、地震等）；1.2 建筑结构要求1.2.1 抗震性能等级参照国家抗震设计标准（GB50011-2001），抗震设防烈度为7度，设计地震分组为第一组。
建议提高设计可靠性参数。
1.2.2 荷载特殊载荷要求如下：机房区、机房机电设备通道及相关设备运输通道的活荷载在1200Kg/㎡以上，其中UPS电源室的活荷载在1500Kg/㎡以上。
如采用水冷精密空调，安装精密空调外机的屋面需考虑荷载问题。
1.2.3 建筑结构建筑结构建议采用钢筋混凝土框架结构或钢筋混凝土框架加剪力墙结构。
1.2.4 建筑耐久性要求参照《民用建筑设计通则》第1.0.4条建筑耐久年限以主体结构确定的建筑耐久年限分下列四级：一级耐久年限100年以上，适用于重要的建筑和高层建筑。
二级耐久年限50～100年，适用于一般性建筑。
三级耐久年限25～50年，适用于次要的建筑。
四级耐久年限15年以下，适用于临时性建筑。
机房区属于企业信息生产用的重要建筑，属于一级耐久年限100年以上。
1.3 建筑防火等级要求及防火要求按照《建筑设计防火规范》中要求，计算机机房楼建筑物耐火等级定为一级。
建筑物结构件的具体的燃烧性能和耐火极限要求参考下表中的一级参数。
●参考《建筑设计防火规范》、《高层民用建筑设计防火规范GB 50045—95(2001年修订）版》《气体灭火系统设计规范GB50370-2005》。
根据防火区域内设备的重要性和安全性，建议机房区域采用气体灭火1.4 建筑平面在进行建筑物的平面设计时，需要考虑到以下因素：●对机房的设计应考虑功能区的划分，最大限度的提高空间的利用率；●考虑机房的强弱电双路径接入，最好设置2个弱电井，2个强电井。
高性能计算平台的搭建与配置手册一、引言高性能计算平台作为科研机构、企业等需要处理大规模数据和进行复杂计算的应用中不可或缺的一项工具，对于提高计算效率、加速科学研究、推动技术创新具有重要意义。
本手册旨在介绍高性能计算平台的搭建与配置过程，帮助用户了解平台的基本组成、硬件需求和软件配置，并提供详细的操作步骤。
二、平台搭建前的准备工作1. 了解需求：在搭建高性能计算平台之前，需要明确平台的主要应用场景和计算需求。
这包括确定计算规模、数据量和计算强度，以便根据需求选择合适的硬件和软件配置。
2. 硬件需求：根据计算需求和预算情况，选择适当的服务器、存储设备和网络设备。
需要考虑的因素包括处理器类型和核心数量、内存容量、存储容量和速度，以及网络带宽和拓扑结构等。
3. 软件需求：确定所需的操作系统、编程语言和并行计算库。
常用的操作系统包括Linux、Unix和Windows Server等，编程语言可以选择C、C++、Python等，而并行计算库则有OpenMP、MPI和CUDA等。
三、平台搭建与配置步骤1. 硬件搭建（1）选择合适的服务器，根据需求选择合适的处理器型号和核心数量，并确保服务器具备足够的内存容量和存储空间。
（2）连接存储设备和网络设备，并确保网络带宽和拓扑满足计算需求。
（3）安装操作系统，根据硬件和软件需求选择合适的操作系统版本，并按照操作系统提供的安装指南进行安装。
2. 软件配置（1）选择并安装合适的编程语言和并行计算库。
根据应用需求选择编程语言，并安装相应的开发环境。
对于并行计算库，根据需求选择合适的库，并按照库提供的安装指南进行安装。
（2）配置环境变量，设置编程语言、并行计算库和其他相关软件的路径，以便在命令行中快速访问。
（3）配置网络和集群管理，设置网络参数和集群管理软件，以便在多台服务器之间进行通信和任务调度。
3. 平台测试与调优（1）进行基准测试，通过运行一些常见的计算任务，评估平台的性能和稳定性。
高性能计算平台建设招标技术要求一、建设目标和内容：江汉大学拟在我校J08实验楼四楼建设高性能计算中心并搭建一套高性能计算运行系统，以服务于我校交叉科学院及校内有关教学和科研单位。
其机房总面积约130平方，要求按照计算机机房国标B级标准进行系统设计和建设，所遵循的技术标准和规范满足江汉大学提供并要求执行的各类相关的技术标准和规范。
本次所建设的高性能计算运行系统的主要应用包括基因学方面、RAN结构分析学方面等方面的计算研究。
本项目建设包含相关高性能计算系统的的设备采购、集成、安装、调试、人员培训、质量保修等相关内容。
二、高性能计算中心机房建设需求2.1、中心机房情况及总体要求：（1）机房平面布局要求（如下图一）：（2）机房规划为：机房区分成以下4个功能区域：高性能运算中心设备机房34.5M²——高性能计算中心服务器、网络交换机、存储设备、空调、UPS等相关设备运行和管理场所；专家工作室30 M²——首席专家工作办公室（含专家办公区装修、办公家具等建设及其配套设施的布置）；监控、开发工作室23 M²——监控、开发人员办公场所（预留4至6人办公桌椅及其配条设备的布置）；不间断电源专用区域13 M²——增加承重加固，用户放置UPS主机、蓄电池及其配套设备（预留未来增加UPS主机和电池位置）；其他过渡区域11 M²——用于设备机房消防系统中气瓶的安放，设备运输通道、人员逃生通道等相关过渡区域。
图一机房平面布局要求2.2、设计依据：机房建设标准必须严格按照计算机机房国标了B级标准进行系统设计，其中引用遵循的技术标准和规范应满足业主提供并要求执行的各类相关的技术标准和规范，达到《电子信息系统机房设计规范》（GB 50174-2008）和《电子信息系统机房施工及验收规范》（GB50462-2008）的相关要求，包含如下七个子功能系统的内容：（1）机房结构装修工程（包含办公室装修）（2）主机房电气UPS供电系统（3）精密空调机、新风排风系统（4）机房防雷接地系统（5）机房运维管理系统（6）机房综合布线系统（7）机房气体消防系统设备机房设计与验收标准：包括但并不限于以下所列的技术规范标准文件，以下技术规范标准文件国家如有修订的，应以相应的最新版本为准。
《电子计算机机房设计规范》（GB 50174-2008）《计算机机房用活动地板技术条件》（GB6650-86）《电气装置安装工程施工及验收规范》（GB 50254(5、6、7、8、9)－96）《供配电系统设计规范》（GB50052-95）；《通风与空调工程施工及验收规范》（GB50243－97）《计算机数据系统防雷保安器》(GA173-1998)《钢制电缆桥架工程设计规范》(CECS 31－91)2.3、各功能系统详细要求和技术服务如下：2.3.1、机房结构装修工程（含专家工作室装修）：机房装修效果应整齐美观协调，给工作人员以通达舒适的环境。
所有装饰材料应选用不易积灰、不易起尘、易于清洁、抗静电、防火保温的金属材料及难燃材料；防火等级均应达到A级。
金属桥架、管道、龙骨等材料必须能防锈防腐蚀；以满足机房区域内防静电、防辐射、防尘、防水、防雷、防火、防潮、防震和防噪音的要求为原则。
地面要求：机房主要设备区域地面要铺设防静电地板，房地面铺设进口或国内高档无边全钢质防静电活动地板，规格为600mm*600mm，板厚应不小于35mm。
阻燃级别：A级；均匀荷载≥1000kg/㎡，防静电地板延边要用不锈钢踢脚线做处理，并且设置有便于机房设备上下的斜坡，所有强电主干线缆均需密闭铺设在架空处理的镀锌桥架内，桥架内有的线缆固定线槽、线架和安全的接地系统。
专业风口地板。
机房区基层面必须加做机房专用环保阻燃保温层，采用硬质保温，厚度不小于20mm，达到减震和降噪效果。
机柜、电池柜及其他重量较大的设备下方需安装承重钢架底；办公室及其他区域铺设高耐用型符合地板。
必须提供三年质保和服务承诺函。
墙、柱面要求：墙、柱面做防尘，防潮处理，且全部用金属面彩钢板扣盖机房内门窗密封做防水处理。
机房及附属区域在原墙基础上包轻钢龙骨基层彩钢复合板。
彩钢板的基本结构分为分体式、表材烤漆钢板内衬石膏板，采用75C型轻钢龙骨为柱固定装置，隔板之间采用宽度12mm压条及55mm宽外盖条形式，在其中结构中能自如地进行电气布线。
墙板厚度为76-120mm间，基层内填岩棉，可做防火等级组合。
表面墙板模块化，每块均可单独拆卸多种防火性能结构选择4H、2H、1H气密性好，优异的隔音性。
墙壁四周用踢脚线封边，采用拉丝铝合金材质，高度为80mm。
专家工作室墙面及其柱面均应抹灰，并刷不易脱落的防尘漆3遍以上.顶面要求：设备机房顶部需做防水处理，灯具安装高度以上四壁及顶板须做防尘处理，为保证机房的清洁度，顶部均应抹灰，并刷不易脱落的防尘漆3遍以上；专家工作室区域采用铝合金无孔方板吊顶，安装后机房净高不小于 2.50m，厚度不低于0.8mm；性能要求：600*600*0.8mm、无孔、哑光、白色.门窗处理要求：机房门首先考虑消防分区方面的要求，必须有效地起到防尘、防潮、防火作用及安全性能，至少有一个机房的门应保证最大设备的进出，门高不小于2200mm。
1）门体选型要求：进机房入口处安装甲级双开防火钢制门，门洞净高应大于2000mm，门的开启方向应向内（可推荐加装门禁系统，以保证机房的安全）；UPS区域和过渡区域的门体要求采用拉丝铝合金双开门，玻璃采用防火玻璃；专家工作室采用静音铰链设计的木质门。
2）机房内窗处理要求：机房区域内不留窗户(或者做整面墙的玻璃隔断)。
核心机房为防止外部漏水、跑水，外围墙体在装修前须将窗户进行密封和遮光处理，用防水胶将边缝封堵，窗户玻璃粘贴磨沙玻璃膜。
确保不漏水后用彩钢板将窗户封死。
该部分需针对漏水或其他意外有检修方案。
监控、和开发人员及专家工作室窗采用双层隔热玻璃，窗帘用遮光厚绒布，颜色与整体装修效果配套。
专家工作室装修应提供装修效果图，并依据图纸达到装修目标。
其他要求：2.3.2、机房UPS及机房供、配电系统计算机机房供配电系统应严格按照国家标准《供配电系统设计规范》等有关规定要求设计，鉴于机房建设项目所选用的计算机设备对供电系统的要求，以及大楼的实际条件，我们希望能采用双回路市电供电、UPS不间断电源组成的组合式供电方式。
1）UPS系统机房内设置1套在线式长延时双变换工频在线式UPS电源系统，由一套30KVA UPS 主机，采用不少于32节12V/200AH免维护蓄电池（根据投标品牌UPS配置电池，但总容量不得低于6400AH/12V要求），电池架若干组成。
接入配电系统，保证机房内重要设备（如网络设备、服务器、存储、空调等）的供配电，出于楼层地面承可考虑后备电池组和主机承重部分采用高质槽钢进行承重加固的建设。
电池间需做防潮、通风、冷却处理。
（注明：带“★”号的技术指标必须满足，否则作为废标处理,以上证书原件必须在有效期内，随时准备备查。
）其中UPS主机和电池必须满足以下要求：a）★输入端带有变压器，可有效的抑制来自电网的浪涌电流。
防止对UPS产生损坏。
抑制UPS工作时产生的谐波对电网的干扰。
对谐波的隔离作用。
有效的抑制来自电网的浪涌电流，消除隐患。
对来自市电的谐波干扰起到与负载隔离作用。
b）★输出端带有升压隔离变压器: 可有效的降低零地电压，优化UPS末端供电网络；可有效的滤除负载端谐波，提高供电质量；可增强过载短路保护能力，隔离安全负载；可通交流阻直流，UPS故障时保护负载。
c）★具备经济运行模式（ECO）功能：在CEO供电模式下，旁路电压在设定允许的范围内优先于逆变供电，当旁路电压出现超过设定范围的波动或者出现异常供电时系统将会切换到逆变供电自动模式，这种工作模式，可以获得更高的效率，整机效率＞98%；d）标配手动维修旁路；可直接并机，最多可实现8台并机；e）具备LBS同步能力，支持后续扩展UPS系统同步；f）输出过载能力：负载≤110%，60min，≤125%，维持10min，≤150%维持1min，≥150% 立即转旁路；g）所投UPS厂家在省内必须具有服务分支机构；h）所投UPS设备原厂商在省内拥有备品备件库，并提供相关证明材料；i）所投设备厂家制造商具备；ISO9001:2008质量管理体系认证证书;ISO14001:2004环境管理体系认证证书;OHSAS18001:2007职业健康安全管理体系认证证书;UPS产品必须提供国内权威的泰尔认证以及检测报告；j）投标产品必须提供国家相关部委入网证书及入网检测报告；2）配电柜系统国家标准B级计算机机房供电质量要求：a）电压波动小于5% ，频率波动小于±0.2 Hz/t;b）电网波形失真率小于5% ，三相电压不平衡度小于0.5%c）配电柜尺寸：800*1000*2000，黑色网孔门，上下均可进出线，1路200A3P双电源切换开关，1路UPS输入，1路精密空调，维修输出，1路维修旁路， B级3+NPE防雷，电源指示灯，智能数显表，优质铜排，其它配件采用国内外知名品牌，三相五线制。
d）UPS输出柜标准服务器机柜800*1000*2000，黑色网孔门，上下均可进出线，不少于2路100A3P塑壳开关，不少于24路16A, C级3+NPE防雷，电源指示灯，智能数显表，优质铜排，其它配件采用国内外知名品牌，三相五线制。
e）★配电柜及UPS输出柜必须与UPS同一品牌。
3）供配电系统组成机房要保证供电可靠不间断，质量稳定无干扰。
其中低压配电系统应设置UPS 系统，机房配电系统采用50Hz、220/380V电源。
a）机房接地包括：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地、防静电接地、等电位接地。
b）提供供电系统有效管理及风险预警，显示母线监测参数（三相输入电压、电流、频率；总功、有功功率、功率因数；谐波百分比、负载百分比；电量），显示报警信号（主路欠压、过压报警；支路开关状态变化过载等），纳入机房环控系统（提供RS232/485或SNMP多种智能接口通讯方式；所有信息通过一个接口上传）c）★中心机房每台机柜安装2个IEC309工业插头，出于对未来可能的增容需求，精密配电列头柜到每个网络、UPS输出柜到每个存储与服务器柜的电源线均采用阻燃3芯铜芯6平方电缆，每个精密配电列头柜输出24路32A/19断路器（含备用）.2.3.3、精密空调机、新风排风系统;1）机房精密机房精密空调选用380V单机总制冷量为25KW，制冷型式为风冷型，送风型式为下送风的1台机组; 工作人员区域和办公室区域可采用220V市电家用3匹空调各一台。
其具体技术要求如下a）机房专用空调机组采用的制冷型式为风冷型，每台机组含有1套制冷循环系统，每台机组含有1台压缩机。
